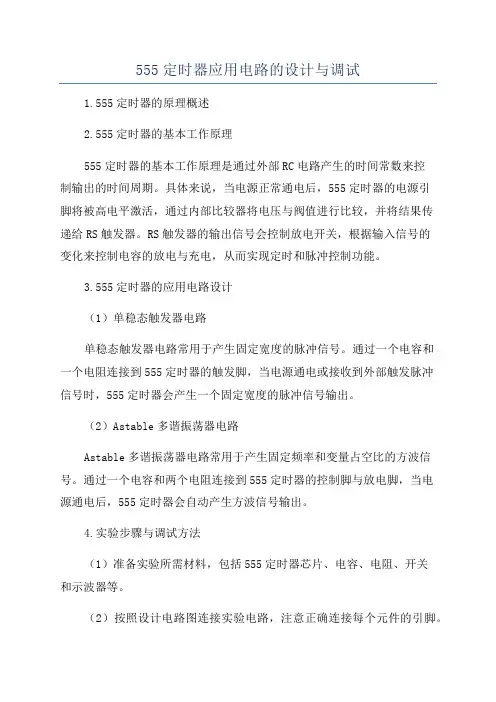

555定时器应用电路的设计与调试1.555定时器的原理概述2.555定时器的基本工作原理555定时器的基本工作原理是通过外部RC电路产生的时间常数来控制输出的时间周期。
具体来说,当电源正常通电后,555定时器的电源引脚将被高电平激活,通过内部比较器将电压与阀值进行比较,并将结果传递给RS触发器。
RS触发器的输出信号会控制放电开关,根据输入信号的变化来控制电容的放电与充电,从而实现定时和脉冲控制功能。
3.555定时器的应用电路设计(1)单稳态触发器电路单稳态触发器电路常用于产生固定宽度的脉冲信号。
通过一个电容和一个电阻连接到555定时器的触发脚,当电源通电或接收到外部触发脉冲信号时,555定时器会产生一个固定宽度的脉冲信号输出。
(2)Astable多谐振荡器电路Astable多谐振荡器电路常用于产生固定频率和变量占空比的方波信号。
通过一个电容和两个电阻连接到555定时器的控制脚与放电脚,当电源通电后,555定时器会自动产生方波信号输出。
4.实验步骤与调试方法(1)准备实验所需材料,包括555定时器芯片、电容、电阻、开关和示波器等。
(2)按照设计电路图连接实验电路,注意正确连接每个元件的引脚。
(3)接通电源,通过示波器观察输出信号,并根据需要调整电容和电阻的数值以达到所需的定时和脉冲控制效果。
(4)通过实验数据和示波器观察结果,对实验电路进行调试和优化,直至达到预期的结果。
5.实验注意事项(1)实验时要注意正确连接元件的引脚,避免引脚连接错误导致电路无法正常工作。
(2)实验中可以选择合适的电阻和电容数值以达到所需的定时和脉冲控制效果。
(3)在实验过程中可以适当添加一些调试电路,如LED灯、蜂鸣器等,以便更直观地观察电路的工作情况和调试结果。
6.本文总结本文对555定时器应用电路进行了设计与调试的详细解析,介绍了555定时器的基本工作原理和应用电路设计,以及相关的实验步骤和调试方法。
通过合理的设计和调试,可以实现各种定时和脉冲控制功能,满足不同场合的需求。

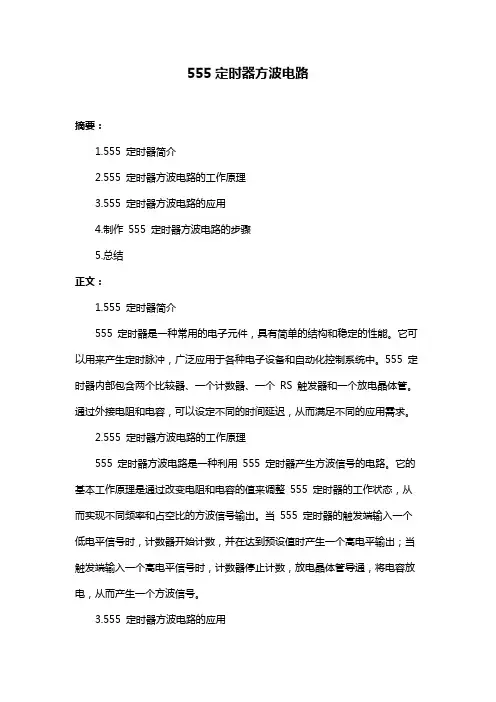

555定时器方波电路摘要:1.555 定时器简介2.555 定时器方波电路的工作原理3.555 定时器方波电路的应用4.制作555 定时器方波电路的步骤5.总结正文:1.555 定时器简介555 定时器是一种常用的电子元件,具有简单的结构和稳定的性能。
它可以用来产生定时脉冲,广泛应用于各种电子设备和自动化控制系统中。

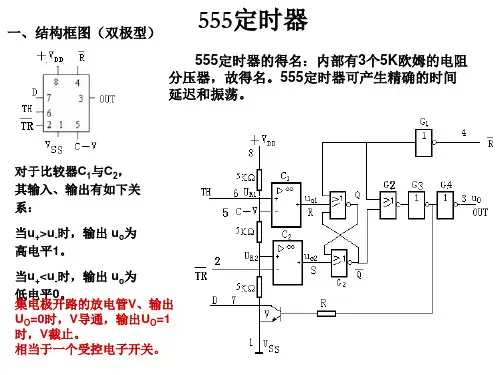

555 定时器内部包含两个比较器、一个计数器、一个RS 触发器和一个放电晶体管。
通过外接电阻和电容,可以设定不同的时间延迟,从而满足不同的应用需求。
2.555 定时器方波电路的工作原理555 定时器方波电路是一种利用555 定时器产生方波信号的电路。
它的基本工作原理是通过改变电阻和电容的值来调整555 定时器的工作状态,从而实现不同频率和占空比的方波信号输出。
当555 定时器的触发端输入一个低电平信号时,计数器开始计数,并在达到预设值时产生一个高电平输出;当触发端输入一个高电平信号时,计数器停止计数,放电晶体管导通,将电容放电,从而产生一个方波信号。
3.555 定时器方波电路的应用555 定时器方波电路广泛应用于各种电子设备和自动化控制系统中,如音频放大器、脉冲发生器、通信设备、计时器等。
它具有结构简单、成本低廉、性能稳定等优点,是电子工程师和爱好者进行实验和设计的好帮手。
4.制作555 定时器方波电路的步骤制作555 定时器方波电路的步骤如下:(1) 准备元器件:555 定时器、电阻、电容、晶体管、电源等。
(2) 连接电路:将555 定时器的触发端接地,将放电端与晶体管的基极相连,将晶体管的发射极接地,将集电极接负载。
将电阻和电容分别连接到555 定时器的定时端和放电端。
(3) 调试电路:将电源接入电路,调整电阻和电容的值,观察输出信号,直到得到所需的方波信号。
(4) 测试电路:在确认电路正常工作后,对电路进行测试,检查输出信号的频率、占空比等参数是否符合设计要求。
5.总结555 定时器方波电路是一种简单、实用的电路,广泛应用于各种电子设备和自动化控制系统中。

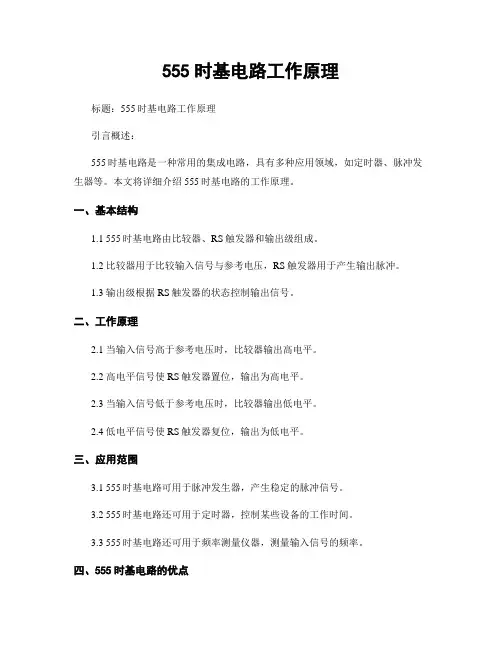

555时基电路工作原理
标题:555时基电路工作原理
引言概述:
555时基电路是一种常用的集成电路,具有多种应用领域,如定时器、脉冲发生器等。
本文将详细介绍555时基电路的工作原理。
一、基本结构
1.1 555时基电路由比较器、RS触发器和输出级组成。
1.2 比较器用于比较输入信号与参考电压,RS触发器用于产生输出脉冲。
1.3 输出级根据RS触发器的状态控制输出信号。
二、工作原理
2.1 当输入信号高于参考电压时,比较器输出高电平。
2.2 高电平信号使RS触发器置位,输出为高电平。
2.3 当输入信号低于参考电压时,比较器输出低电平。
2.4 低电平信号使RS触发器复位,输出为低电平。
三、应用范围
3.1 555时基电路可用于脉冲发生器,产生稳定的脉冲信号。
3.2 555时基电路还可用于定时器,控制某些设备的工作时间。
3.3 555时基电路还可用于频率测量仪器,测量输入信号的频率。
四、555时基电路的优点
4.1 简单易用,只需外接几个元件即可工作。
4.2 稳定可靠,工作精度高,适合于各种环境。
4.3 体积小巧,适合集成在各种电子设备中。
五、总结
5.1 555时基电路是一种多功能、稳定可靠的集成电路。
5.2 它在各种电子设备中广泛应用,如定时器、脉冲发生器等。
5.3 了解555时基电路的工作原理有助于我们更好地应用和设计电子设备。
