555定时器电路设计

基于555定时器闪光电路设计与制作

我们主张，电子初学者要采用万能板焊接电子制作作品，因为这种电子制作方法，不仅能培养电子爱好者的焊接技术，还能提高他们识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。

本文介绍555定时器的结构、引脚功能以及构成单稳态触发器、多谐振荡器、施密特触发器等电路，进一步掌握集成电路的使用方法，并利用多谐振荡器产生的脉冲信号控制二个发光二极管实现闪光电路。

一、基于555定时器闪光电路功能介绍

每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。汽车上的左、右闪光灯就是最普通的电子产品，今天我们就来学习如何使用555定时器设计闪光电路。

本制作套件就是利用555定时器设计的多谐振荡器，进而构成闪光电路，如图1所示。

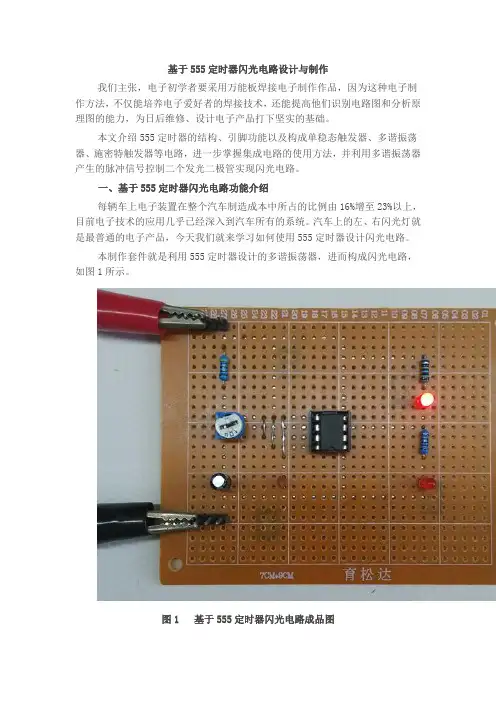

图1 基于555定时器闪光电路成品图

二、基于555定时器闪光电路原理图

图2 基于555定时器闪光电路原理图

三、基于555定时器闪光电路工作原理

1、可调电阻的特性及用法

可调电阻也叫可变电阻，是电阻的一类，其电阻值的大小可以人为调节，以满足电路的需要。可以逐渐地改变和它串联的用电器中的电流，也可以逐渐地改变和它串联的用电器的电压，还可以起到保护用电器的作用。 图3 可调电阻100K可调范围

电位器是可调电阻的一种,通常是由电阻体与转动或滑动系统组成，即靠一个动触点在电阻体上移动，获得部分电压输出。

电位器的电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流的大小。 图4 电位器5K可调范围

2、555定时器的结构及用法

集成时基电路又称为集成定时器或555电路，是一种数字、模拟混合型的中规模集成电路，应用十分广泛。它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了三个5K电阻，故取名555电路。 图5集成定时器555及配套的IC管坐

每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上。一些豪华轿车上，使用单片微型计算机的数量已经达到48个，电子产品占到整车成本的50%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。汽车上的左、右闪光灯就是最普通的电子产品，今天我们就来学习如何使用555定时器设计闪光电路。

555定时器可方便地构成单稳态触发器，多谐振荡器，施密特触发器等电路，闪光电路一般是利用多谐振荡器产生的脉冲信号控制而成。

一、电路图如下：

闪光电路原理图1 引脚原理图2

分析工作原理的时候，可以对照图1所示，这是一个典型的利用555设计的多谐振荡器，调节可变电阻可以改变输出的振荡信号的频率，信号从3脚输出一个高低电平，控制D1和D2。

当输出高电平的时候，D2亮，D1不亮。当输出低电平的时候，D2不亮，D1亮。总的效果看起来就是闪烁了。 需要制作实物的朋友可以对照图2制作，像这么一个比较简单的电路，可以购买少量的元件，用万能板（洞洞板）焊接而成，当然焊接的时候，需要一定的焊接技术，如果焊接技术不行的朋友，一定要练习焊接技术，我们比较提倡在电子制作过程中采用拖焊技术，具体实物产品，可以参照图3和图4。

二、元件清单如下：

序号 名称 规格 数量

1 电阻 100欧 1个

2 电阻 1K 1个

3 电阻 4.7K 1个

4 可变电阻 100K 1个

5 电解电容 10UF 1个

6 发光二极管 3MM 2个

7 555定时器 DIP8 1个

8 万能板 9X10 1块

需要制作的朋友，可以到电子市场购买以上元器件，都是非常常用的元器件，容易购买。笔者建议去网上购买，初步估计所有的材料加在一起，价格在5元以内。

三、闪光器实物图

图3 闪光器实物图

图4闪光器背面走线图

在制作的时候，一定要注意555定时器的引脚功能，比如1脚接地，8脚接电源，和普通的DIP集成电路有些不一样，当制作完成的时候，如果LED灯不闪烁，就要检测了，首先检测1脚和8脚电压是否正常，然后再检测4脚电压是否正常，2脚和6脚是否已经连在一起来，如果这些都正常了，故障基本会被排除了。
