555定时器及其应用电路的设计
定时器是一种常用的电子元器件，它能够按照一定的时间间隔来控制电路的开关状态。在各种相关的应用中，定时器可以实现很多不同的功能，如闹钟、计时器、定时加热器等。本文将介绍555定时器的基本原理及其应用电路的设计。

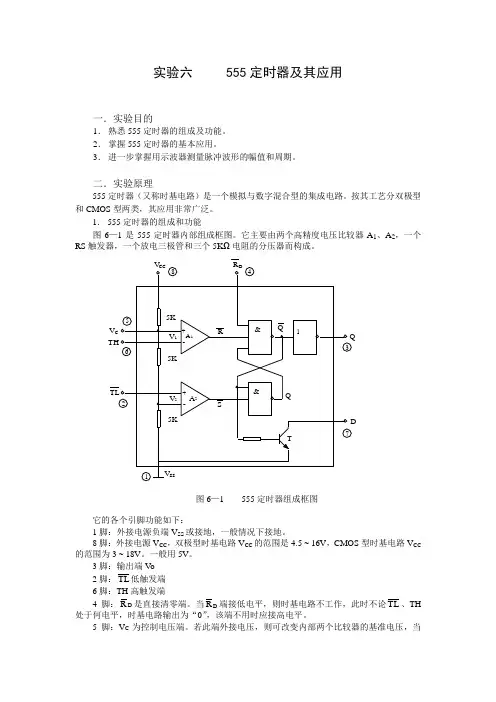

一、555定时器的基本原理
555定时器是一种集成电路，由三个功能单元组成：比较器、RS触发器和输出级。它的输入引脚包括控制电压引脚(Control Voltage, CV)、重置引脚(Reset, R)、触发引脚(Trigger, T)、电源引脚(VCC)和地引脚(GND)。输出引脚包括输出引脚(Out)和电源引脚(Reset Out)。
1.RS触发器：当T引脚的电平从低电平变为高电平时，触发RS触发器的工作。当R引脚的电压接近VCC时，RS触发器的输出为低电平；当R引脚的电压接近GND时，RS触发器的输出为高电平。
2. 比较器：555定时器包含两个比较器，分别由两个比较器的非反相输入引脚和控制电压引脚(Control Voltage, CV)连接。当电压比控制电压引脚的电压高时，比较器的输出为低电平；当电压比控制电压引脚的电压低时，比较器的输出为高电平。
3.输出级：输出引脚输出RS触发器的输出，经过输出级进行放大，最终输出到外部电路。

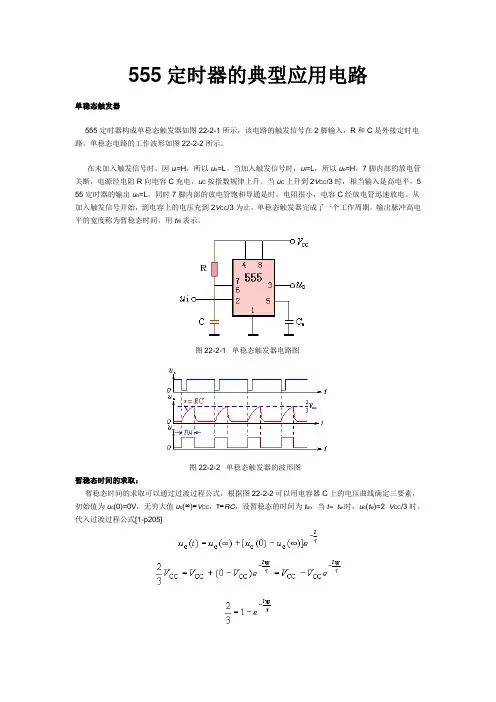

1.单稳态触发器：单稳态触发器可以产生一个固定时间长度的脉冲信号。当输入引脚接收到一个触发信号时，输出端将输出一个特定持续时间的高电平信号。这种电路可以应用于检测器、计数器、自动化系统等。 2.方波发生器：方波发生器可以产生一个固定频率的方波信号。通过调节电阻和电容的数值，可以实现不同的频率输出。这种电路可以应用于时钟、计数器、调制解调器等。
3.PWM发生器：PWM发生器可以产生一个脉宽可调的方波信号。调节电阻和电容的数值，可以实现不同的脉宽输出。这种电路可以应用于调光、马达驱动器、温度控制等。

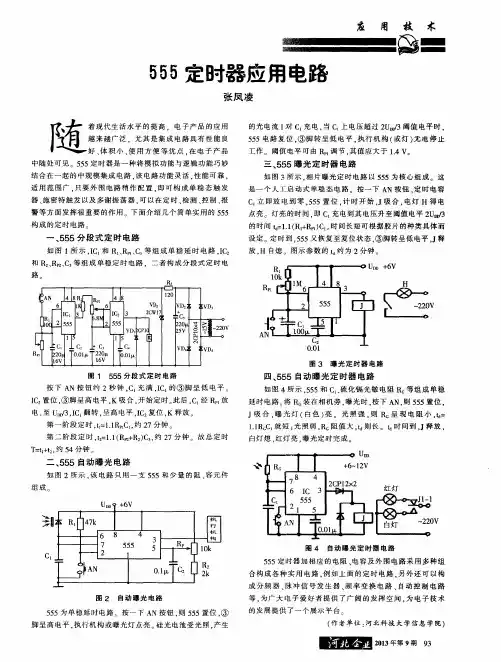

三、555定时器应用实例
1.闪光灯电路：该电路使用555定时器和几个电阻和电容元件构成，可以实现一个闪光灯。通过调节电阻和电容的数值，可以控制闪光灯的频率和闪光时间。
2.倒计时器：该电路使用555定时器和数字计数器构成一个倒计时器。通过设置计数器的初值和定时器的频率，可以实现倒计时功能。当倒计时器倒计时到零时，会触发一个警报信号。
3.温度控制器：该电路使用555定时器和温度传感器构成一个温度控制器。通过设置定时器的频率，当温度传感器检测到温度超过设定值时，定时器会触发一个报警信号，从而控制加热器的工作。
总结：
555定时器是一种常用的电子元器件，具有较为容易理解和设计的特点。通过调节电阻和电容的数值，可以实现各种不同的定时功能。在实际应用中，我们可以根据需求设计适合的定时器电路，如闪光灯、倒计时器、温度控制器等。通过合理地应用555定时器，可以实现很多方便、实用的功能，提升电子产品的效能。
