数据结构第七章图

A
1 B 4 6 C F I 2 E 8 3
D
5 7
G
H
访问序列为：A、B、E、D、C、G、F、H、I。
广度优先搜索算法：
Procedure bfs(i:1..n);{图用邻接表g表示} Begin create(q); {建队，置队空} write(g[i].v); {访问vi} visited[i]:=true; {标记已经访问的结点} push(q,i); {进队列} while not empty(q) do {广度优先遍历，直到队列空为止，表示所有节点都被 访问过了} begin i:=pop(q); {取顶点，对首元素出队} p:=g[i].link; {取边表指针} while p<>nil do {还有后继顶点} begin if not visited[p^.adj] then begin write(g[p^.adj].v); {访问当前顶点} visited[p^.adj]:=true; push(q,p^,adj); {当前顶点入队} end; p:=p^.next; {从边表中取下一个邻接边} end; end; End;
若图G是一个网络，其邻接矩阵 w i j 若 (v i,v j) E,且 (v i,v j)的 权 值 为 w ij A[i ][ j ] 借助于邻接矩阵很容易判定任意两个顶点之间是否有边(或 弧)相连，并容易求得各个顶点的度，操作方便。 (2)邻接矩阵法的特点： 1. 存储空间：对于无向图而言，它的邻接矩阵是对称矩阵， 所以可采用压缩存储法（下三角），其存储空间只需n(n+1)/2。 但对于有向图而言，因为它的弧是有方向的，它的邻接矩阵不 一定是对称矩阵，所以需要n2个存储空间。 2. 便于运算：采用邻接矩阵表示法，便于判定图中任意两个 顶点之间是否有边相连，即根据A[i，j]=0或1来判断。另外还 便于求得各个顶点的度。
例如，图7.1(a)所示的为有向图，它是由集合 V={v0,v1,v2,v3} E={<v0,v1>,<v0,v2>,<v2,v3>,<v3,v0>} 组成的。
图7.1 (a)有向图G1
无向图：图的每条边是无方向的，有<u,v>∈E，必有<v,u>∈E。 即用圆括号括起来 (u,v)∈E表示边，并且，u和v互称为邻接点 例如，图7.1(b) 为无向图，它是由集合 V={ v0,v1,v2,v3,v4 } E={(v0,v1),(v0,v3),(v1,v2),(v1,v4),(v2,v3) ,(v2,v4)} 组成的。
生成树
1、概念 生成树是一个连通图G的一个极小的连通 子图。包含图G的所有顶点，但只有n-1条边，并 且是连通的。在生成树中，不存在回路路径，但 若在生成树中任意增加一条边，则必构成回路。 一个连通图的生成树不是惟一的，例如，对一个 连通图进行深度优先，在搜索过程中经过的边和 图的顶点，构成深度优先生成树；若进行广度优 先搜索，则构成广度优先生成树。非连通图有若 干个连通分量组成，每一个连通分量都存在生成 树，这样就构成生成森林。
其中实箭头代表访问方向，虚箭头代表回溯方向，箭头旁边的数 字代表搜索顺序，A为起始顶点。 8 A D G 9 1 1 1 16 7 14 0 3 6 B E H 15 2 5 1 12 C 3 4
1
F
I
访问序列为：A、B、C、F、E、G、D、H、I。
深度优先搜索算法：
Procedure dfs(i:1..n);{图用邻接表存储，其他方式的存储只 需稍作修改，g[i]为表头结点表} Begin write(g[i].v);{输出是最为简单的访问方式} visited[i]:=true; p:=g[i].link; while p<>nil do begin j:=p^.adj;{j为i的一个后继} if not visited[j] then dfs(j);{递归} p:=p^.next; {回溯} end; end/;
(a)有向图G (b)图G的二个强连通分量 生成树：在一个有n顶点的连通图G中，存在一个极小的连 通子图G′，G′包含图G的所有顶点，但只有n-1条边，并且 G′是连通的。
图的存储结构
常用的图的存储结构有邻接矩阵、邻接表、十字链表、 多重链表等方法。本节介绍最为常用的邻接矩阵和邻接表 方法。对图的存储结构的选择取决于具体的应用。
思考并实现：
1、分别在无向图和有向图的邻接表上统计各顶点的 度（有向图为入度和出度）。 2、统计图（有向图和无向图）的顶点度数和。
2、 边集数组表示法
边 数
起 点 终 点 权
v1 4
5 v5 2 1 7 v4 v3
1
1 2 4
2
1 5 5

3 4 1
6
4 5 7
v2
3
7.3 图的遍历
路径：在有向图(或无向图)中，如果存在首尾相接并且无重 复边的边序列<v0,v1>,<v1,v2>,…,<vn-2,vn-1> (或 (v0,v1), (v1,v2),…,(vn-2,vn-1))，那么称这个序列是一条从顶点到v0 到vn-1的一条路径，记着(v0,v1,v2,…,vn-2,vn-1)。序列中的 边数称为路径长度。在有向图中，路径是有方向的；而在无 向图中，路径无方向。 简单路径：在一条路径中，若除起点和终点外，所有顶点彼 此各不相同。

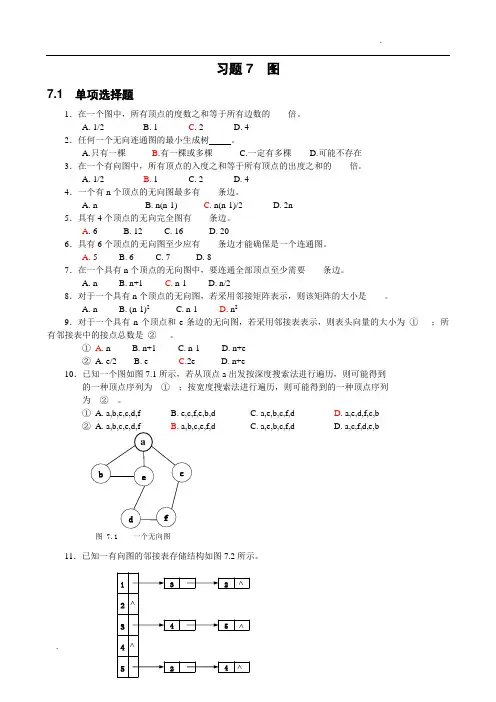

•图的定义和术语 •图的存储结构 •图的遍历 •生成树 •最短路径 •拓扑排序 习题
图是一种较线性表和树更为复杂的数据结构。 在线性表中，数据元素之间有线性关系，每一个数 据元素只有一个直接前驱和一个直接后续；在树形 结构中，数据元素之间有着明显的层次关系，即每 一个数据元素有一个直接前驱(双亲)和零个或多个 直接后续(孩子)；而在图形结构中，结点之间的关 系是任意的，图中任意两个数据元素之间都可能相 关。由此，图的应用极为广泛。例如，城市间的最 短路径，火车的联票，交通网的计划，战场上的运 输问题，庞大的施工进度图等都是图的应用。
1、 邻接矩阵
(1)存储形式 邻接矩阵是用一个二维数组来表示图中顶点间的相邻 关系的数据结构。 设图G=(V,E)，有n≥1个顶点，则所对应图G的邻接矩 阵A是按如下定义的一个n×n的二维数组。 若(vi ,v j ) E (对有向图为 vi ,vj E) 1 A[i][ j ] 否则 0
2、 最小生成树(最小支撑树)
图的定义和术语
定义： 图(graph)：是一种数据结构，由二个集合V和E组成， 记作G=(V,E)。其中V是数据元素(顶点)的非空有限集，E是 V中二元关系(边edge)的集合。树是图的特例，而线性表是 树的特例。 术语： 有向图：图的每条边都是有序顶点对(即边是有方向)。 弧：有向图的边。并将构成该边的有序顶点对用一对 尖括号括起来。如<u,v>∈E，表示从顶点u到顶点v的一条 弧，称u为弧尾或初始点，v为弧头或终端点。并且说v是与 u相邻的顶点，或v是u的邻接点
2、 邻接表
(1)存储形式 对一个有n个顶点图的顶点进行编号，顶点的编号从1 到n。图的邻接表存储结构与树的孩子表示法相同。将图G 中每个顶点vi的所有邻接点用一个单链表(邻接点链表)表示， 在vi的邻接点链表中存放vj(有(vi,vj)或<vi,vj>∈E)的编号， 以及其它与该边或弧相关的信息。一个图有n个顶点就有n个 邻接点链表(度为0的顶点，所对应的邻接点链表为空表)。这 n个邻接点链表的头指针又构成一个线性表，用一个指针数 组存储该线性表，这样就构成了图的邻接表的存储结构。例 如，在图7.1中，G1和G2的的邻接表如图7.5所示，图中下标 对应顶点vi的编号。
网络：若图中每条边或弧都附加一个数值作为权,带权图。
子图：若G1={V1,E1}，G2={V2,E2}是两个图，且V2被包含 在V1中，E2被包含在E1中，则称图G2是图G1的子图。
度：无向图中，顶点的度是依附于该顶点的边数。有向图中， 该顶点入边的数目叫入度，该顶点出边的数目叫出度，该顶 点的度就是入度+出度。图中的顶点度数之和等于边数的2倍。
(a)G1的邻接表
(b)G2的邻接表
图7.5 邻接表存储结构
逆邻接表：对于为网络的图G=(V,E)，在node结构中可以添 加一个权值域。而对于有向图，图7.5(a)所示为按G1出度建立 的邻接表，在该邻接表中求每个顶点vi的出度和以vi为尾的弧 方便，但若要求顶点的入度，必须遍历整个邻接表。所以， 有时为了使求顶点vi的入度和以vi为头的弧方便，可以建立该 有向图的逆邻接表，即在vi的邻接点链表中存放vj(有 <vj,vi>∈E)的编号。如图7.6所示为图7.1(a)中G1的逆邻接表。
回路：在一条路径中，若起点和终点是同一顶点。
简单回路：有简单路径组成的回路称为简单回路。 连通：在无向图G中，若从顶点vi到顶点vj有路径存在。
连通图：在无向图G中，若任意二个顶点之间都是连通的.
连通分量：在非连通的无向图G中，极大连通子图(在满足 连通条件下，尽可能多的包含G中的顶点和这些顶点之间 的边) . 如图7.2中，图G有三个连通分量。
图7.6 G1的逆邻接表
生成无向带权图的邻接表的算法：
Const n:=图顶点数； e:=图中边数； Type edge=^edgenode; edgenode=record adj:1..n; weight:weighttype next:edge; end; vexnode=record data:datatype; link:edge; end; dajlish=arrar[1..n]of vexnode; Procedure create(var g:dajlish ); Begin for i:=1 to n do begin read(g[i].data); g[i].link:=nil; end; for k:=1 to e do begin read(i,j,w); new(s); s^.adj:=j; s^.weight:=w; s^.next:=g[i].link; g[i].link:=s; End; End;
