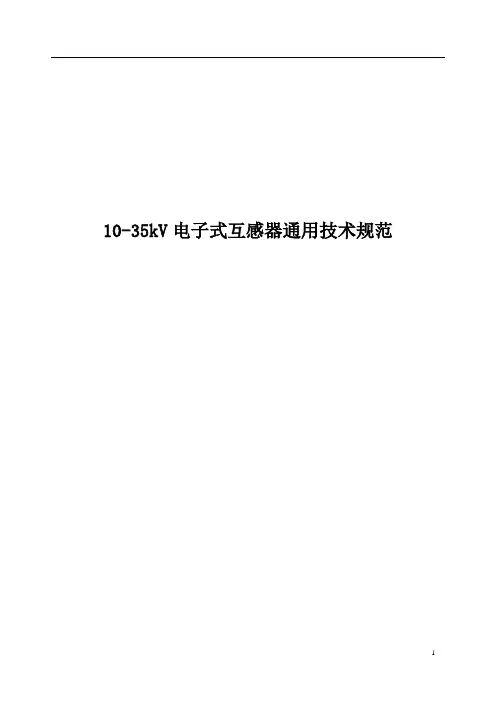

10-35kV电子式互感器通用技术规范1本规范对应的专用技术规范目录2电子式互感器技术规范（范本）使用说明1. 本技术规范分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写专用部分“2项目单位需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分表8“项目单位技术参数差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔、覆冰厚度、耐地震能力等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术参数差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 投标人需在技术规范专用部分附录提供电子式互感器安装示意图。

对新建工程，项目单位应遵循技术规范通用部分的一次、二次及土建的接口要求；对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

电子式互感器同其他一次设备组合安装时，投标人需提供经过本项目一次厂家确认的安装示意图，卖方提供的安装方案需要有相关的运行业绩，并在技术规范专用部分表11“电子式电流/电压/组合互感器销售运行业绩表”中备注说明。

5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目单位需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写表10“投标人技术参数偏差表”外，必要时应提供相应试验报告。

3目次35-10kV电子式互感器技术规范（范本）使用说明 (71)1总则 (73)1.1一般规定 (73)1.2投标人应提供的资质文件 (73)1.3工作范围和进度要求 (73)1.4对设计图纸、说明书和试验报告的要求 (73)1.5标准和规范 (75)1.6投标时必须提供的技术数据和信息 (77)1.7备品备件 (77)1.8专用工具和仪器仪表 (77)1.9安装、调试、试运行和验收 (77)2性能要求 (77)2.1外观工艺要求 (77)2.2结构要求 (78)2.3安装要求 (78)2.4铭牌要求 (78)2.5设备防腐 (78)2.6二次转换器技术要求 (78)2.7额定延迟时间要求 (78)2.8电子元器件技术要求 (78)2.9合并单元（MU）技术要求 (79)2.10合并单元结构、外观及其他 (80)2.11合并单元柜结构的技术要求 (80)2.12附件 (80)2.13其他 (80)3试验 (80)3.1型式试验 (80)3.2例行试验 (82)3.3特殊试验 (83)3.4现场试验 (83)4设计联络、监造和检验、技术服务 (84)4.1设计联络会 (84)4.2监造和检验 (84)4.3技术服务 (85)5一次、二次及土建接口要求 (86)5.1电气一次接口 (86)5.2电气二次接口 (87)5.3土建接口 (87)41总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

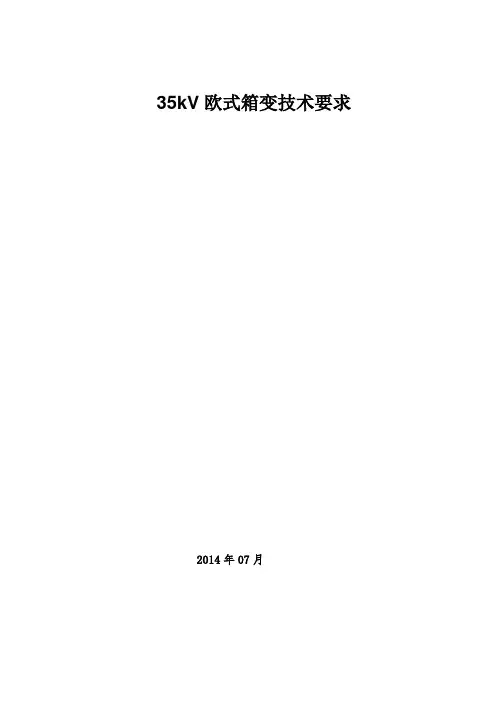

35kV欧式箱变技术要求2014年07月说明※本此技术要求为通用版本，由于具体项目条件存在差异，设备具体参数存在不确定性，因此仅对设备主要参数及功能要求进行要求，具体项目需根据项目的条件对环境条件、海拔高度、额定电压、额定电流等具体参数进行修改。

技术要求中标记为“※”的项目为必须响应的条款。

文件中黄色标记的文字可以根据项目情况进行修改。

目录第1章一般规定与规范总则1.1.1本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范和有关最新工业标准的优质产品。

1.1.2投标方应参加招标设备在现场的调试运行，试运行中如出现质量问题应负责及时处理。

1.1.3偏差（无论多少）都必须清楚地表示在投标文件的“技术条件偏差表”中，技术条件偏差表应以汇总的形式放置在投标书正文的首页。

如未对本规范书提出偏差，将认为投标方提供的设备和服务完全符合本技术要求书和相关标准的要求。

1.1.4合同签订时，投标方应指定负责本工程的项目经理和技术专员，负责协调投标方在工程中的各项工作，如设计图纸、工程进度、设备制造、包装运输、现场交付、指导安装、调试验收等，指定的项目经理和技术专员在整个工程期间不得更换。

1.1.5本设备技术要求书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.1.6本技术要求未尽事宜由招投标双方与设计单位共同协商解决，投标方设计完毕即通知用户召开设计联络会。

1.1.7如果出现投标方在投标文件中承诺但在签订技术协议时拒绝承诺或不满足投标文件条款的情况，招标方有权更换中标人。

1.1.8招标方保留对本技术要求书提出补充要求和修改的权利，投标方应予以配合。

如招标方提出修改，将根据实际需要通知投标方召开设计联络会，具体细则由双方协商确定。

※1.1.9投标方应逐条、正面对本技术要求书做出明确的响应，不允许出现漏项；如果出现漏项且投标人中标的情况，所有遗漏项按完全响应技术要求书的要求处理。

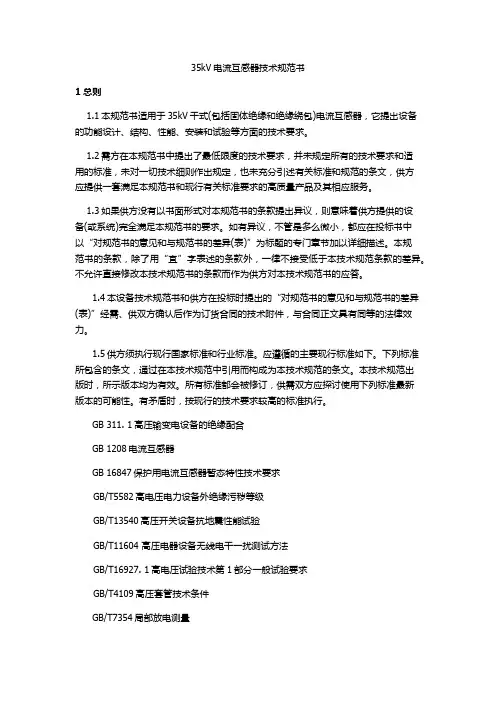

35kV电流互感器技术规范书1总则1.1本规范书适用于35kV干式(包括固体绝缘和绝缘绕包)电流互感器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备(或系统)完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异(表)”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异(表)”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB 311. 1高压输变电设备的绝缘配合GB 1208电流互感器GB 16847保护用电流互感器暂态特性技术要求GB/T5582高电压电力设备外绝缘污秽等级GB/T13540高压开关设备抗地震性能试验GB/T11604 高压电器设备无线电干一扰测试方法GB/T16927. 1高电压试验技术第1部分一般试验要求GB/T4109高压套管技术条件GB/T7354局部放电测量IEC60044-1电流互感器GB50150电气装置安装工程电气设备交接试验标准DL/T 725电力用电流互感器订货技术条件DL/T727互感器运行检修导则JB/T5356电流互感器试验导则JJG 313测量用电流互感器检定规程GB 8923涂装前钢材表面锈蚀等级和除锈等级ISO 12944色漆和清漆一防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01电力设备交接和预防性试验规程(广西电网公司企业标准)1.6本设备技术规范书未尽事宜，由需供双方协商确定。

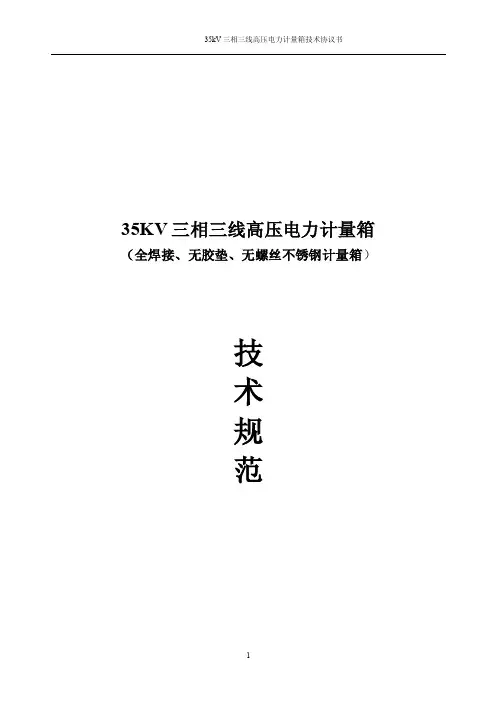

35KV三相三线高压电力计量箱（全焊接、无胶垫、无螺丝不锈钢计量箱）技术规范1 总则1.1本设备技术规范适用于35kV户外油浸型三相组合互感器(计量箱),它提出了该设备的功能设计、性能和试验等方面的技术要求。

1.2 本设备技术规范提出的是最低限度的技术要求。

凡本技术规范中未规定,但在相关设备的国家标准或IEC标准中有规定的规范条文,卖方应按相应标准的条文进行设备、制造、试验和安装。

1.3 本技术规范经买、卖双方确认后作为订货合同的附件,与合同正文具有同等的法律效力。

1.4其余未提事项，按照国家标准执行或双方协商解决。

2 本技术规范未提及的要求均应满足以下标准：1. GB17201-2007组合式互感器2. GB1207-2006 电压互感器3. GB1208-2006 电流互感器4. DL/T 725-2000 电力用电流互感器订货技术条件5. DL/T 726-2000 电力用电压互感器订货技术条件6. DL/T 448-2000 电能计量装置技术管理规程7. DL/T5137-2001 电测量及电能计量装置设计技术规程3 使用条件3.1 环境温度最高：45°C日平均不超过：35°C最低：户内：0°C户外：-5°C3.2环境湿度月平均相对湿度不大于90%；日平均相对湿度不大于95%。

3.3 风速户外产品：不大于35m/s。

3.4 耐受地震能力地震烈度：8度3.5日照强度(0.5 m/s) 1000W/ m2。

3.6 大气中无严重污秽。

产品应考虑凝露和温度骤变等的影响。

户外产品还应考虑雨和日照的影响。

4技术指标4.1额定电压：35kV；最高工作电压:40.5kV。

频率：50H Z4.2计量接线方式：V/V4.3一次对二次及地工频耐压:≥95kV/1分钟。

4.4二次对地工频耐压:≥3kV/1分钟。

4.5电压互感器感应耐压水平:70kV。

4.6 温升：≥55℃。

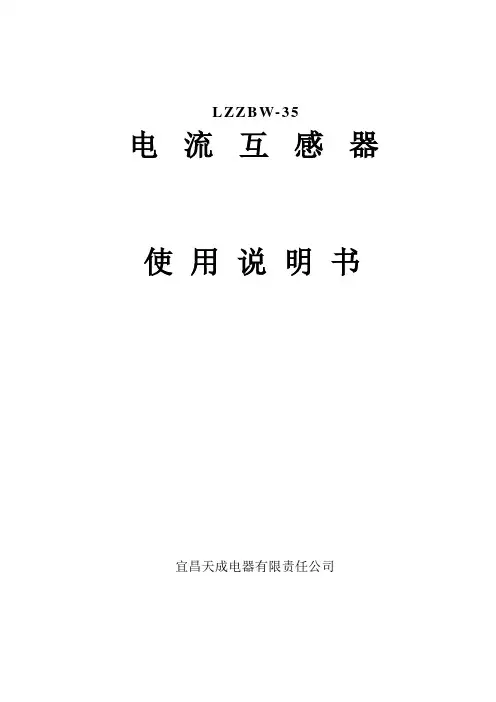

LZZBW-35电流互感器使用说明书宜昌天成电器有限责任公司一、概述本型电流互感器为户外环氧树脂浇注绝缘全封闭支柱式产品，适用于额定频率为50Hz ,额定电压35kV及以下的交流线路及设备中作测量电流、电能及继电保护之用。

产品符合IEC44-1：1996 及GB1208-2006《电流互感器》标准。

具体使用条件为：1、安装场所：户外；2、海拔高度不超过1000米，相对湿度≤90%；3、周围气温最大变化不超过–25℃到 + 40℃；4、满足Ⅲ级污秽绝缘等级；5、本型感器为环氧树脂浇注全封闭式产品。

6、本型互感器型号字母代表含义如下：L Z Z B W — 35额定电压（kV）户外式带保护级浇注绝缘支柱式电流互感器二、结构本型电流互感器采用超微晶环形铁芯、进口户外专用环氧树脂浇注的全封闭电流互感器，耐电弧、耐紫外线、耐老化、寿命长。

本型电流互感器一次电流 20—500A的初级线圈为多匝式；600—2500A初级线圈为单匝式；初级线圈的起端和末端分别标志为P1、P2。

本型电流互感器的次级线圈在铁芯上均匀绕制，0.2S级、0.5级绕组的首端为1S1，末端为1S2，10P级绕组的首端为2S1，末端为2S2。

接线图三、技术参数1、额定电压：35kV2、频率：50Hz3、工率因数：0.84、极性：减极性5、额定值：见表1表16、各种准确级次的误差限值见表27、产品在额定一次电流下长期工作时，线圈温升不得超60K，P1、P2出头及内接触连接处，温升不得超过40K。

8、额定绝缘水平：42/95/185Kv四、外形安装尺寸（见附图）五、注意事项：运行中的电流互感器，二次回路必须接有负荷或直接短路，绝不允许开路。

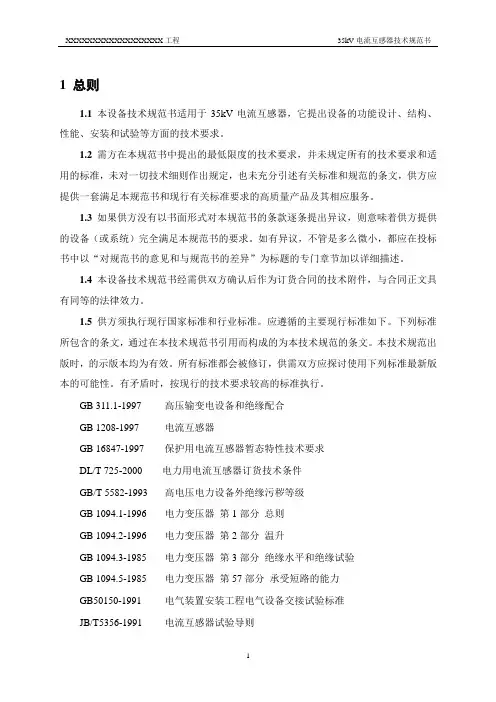

1 总则1.1 本设备技术规范书适用于35kV电流互感器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本规范书中提出的最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款逐条提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

下列标准所包含的条文，通过在本技术规范书引用而构成的为本技术规范的条文。

本技术规范出版时，的示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB 311.1-1997 高压输变电设备和绝缘配合GB 1208-1997 电流互感器GB 16847-1997 保护用电流互感器暂态特性技术要求DL/T 725-2000 电力用电流互感器订货技术条件GB/T 5582-1993 高电压电力设备外绝缘污秽等级GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-1985 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-1985 电力变压器第57部分承受短路的能力GB50150-1991 电气装置安装工程电气设备交接试验标准JB/T5356-1991 电流互感器试验导则1.6本设备技术规范书未尽事宜，由需供双方协商确定。

1.7供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本超标书技术规范的设备，并有在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

110kV、35KV电容式电压互感器技术规范书2008年8月1．总则1.0.1本技术规范书适用于山西地电股份公司110kV变电站电压互感器的招标。

它提出了对电压互感器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.0.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术规范书和工业标准的优质产品。

1.0.3如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小都应以书面形式在投标书中加以详细描述。

1.0.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

2. 一般技术条件2.1 应遵循的主要现行标准GB311 《高压输变电设备的绝缘配合》GB1207- 《电压互感器》GB4703- 《电容式电压互感器》GB/T4705- 《耦合电容式及电容分压器》GB/T16927 《高电压试验技术》GB5582 《高压电力设备外绝缘污秽等级》GB7354 《局部放电测量》GB11604 《高压电器设备无线电干扰测试方法》GB7252 《变压器油中溶解气体分析和判断导则》JB/T5356- 《电压互感器试验导则》以上标准均执行最新版本。

2.2 环境条件2.2.1 周围空气温度最高温度：37℃最低温度：-23.3℃日照强度(风速0.5m/s)：0.1W/cm22.2.2海拔高度：≤1000m2.2.3最大风速：23 m/s2.2.4环境相对湿度：90%2.2.5地震烈度：7度水平加速度：0.2g垂直加速度：0.1g(地震波为正玄波,持续时间三个周波,安全系数1.67)2.2.6污秽等级：IV级2.2.7覆冰厚度：10mm2.3 工程条件2.3.1 系统概况1) 系统电压： 110kV2) 系统最高电压： 126kV3) 系统额定频率： 50Hz4) 系统中性点接地方式：直接接地2.3.2 安装地点： 户外3. 主要技术参数及要求3.1名称：110kV 电容式电压互感器 3.2 型式：户外、单相、单柱式、电容式电压互感器。

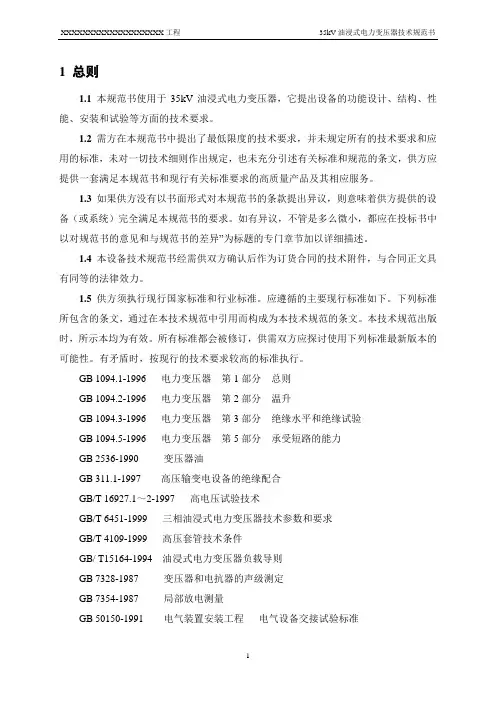

1 总则1.1 本规范书使用于35kV油浸式电力变压器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和应用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

本技术规范出版时，所示本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-1996 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-1996 电力变压器第5部分承受短路的能力GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-1999 三相油浸式电力变压器技术参数和要求GB/T 4109-1999 高压套管技术条件GB/ T15164-1994 油浸式电力变压器负载导则GB 7328-1987 变压器和电抗器的声级测定GB 7354-1987 局部放电测量GB 50150-1991 电气装置安装工程电气设备交接试验标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程JB/T 10088-1999 6～220kv变压器声级1.6本设备技术规范书为尽事宜，由需供双方协商确定。

南方电网公司35kV交流电流互感器技术规范书（通用部分）技术标书编号：南方电网公司南方电网公司35kV交流电流互感器技术规范书（通用部分）目录1 总则 (1)2 工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (1)2.3 服务范围 (2)3 应遵循的主要标准 (2)4使用条件 (4)4.1正常使用条件 (4)4.2特殊使用条件 (5)5 技术要求 (6)5.1技术参数 (6)5.2设计与结构要求 (8)5.3 铭牌标志 (12)5.4 质量追溯 (13)5.5 关于对检修的要求 (13)6 试验 (18)6.1试验分类 (19)6.2 型式试验 (19)6.3 例行试验 (19)6.4现场交接试验 (20)7 产品对环境的影响 (21)8 技术文件要求 (21)9 监造、包装、储存、运输、安装及质量保证 (22)9.1监造 (22)9.2包装 (22)9.3运输 (23)9.4安装指导 (24)9.5质量保证 (24)10 一次、二次及土建接口要求（适用新建工程） (24)10.1 电气一次接口 (24)10.2 电气二次接口 (25)10.3 土建接口 (26)11 LCC数据文件 (26)1 总则1.1 本招标技术文件适用于南方电网公司建设工程项目采购35kV电压等级的交流电流互感器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。

1.3如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
