XXXX 工程35kV油浸式电力变压器技术规范书广西电网公司2005年10月目录1.总则2.使用条件3.技术要求4.技术参数5.供货范围6. 质量保证和试验7.供方在投标时应提供的资料和参数8.技术资料和图纸交付进度9.技术服务与设计联络1.总则1.1本规范书适用于35kV油浸式电力变压器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-1985 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-1985 电力变压器第5部分承受短路的能力GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-1999 三相油浸式电力变压器技术参数和要求GB/T 4109-1999 高压套管技术条件GB/T 15164-1994 油浸式电力变压器负载导则GB 7328-1987 变压器和电抗器的声级测定GB 7354-1987 局部放电测量GB 50150-1991 电气装置安装工程电气设备交接试验标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程JB/T 10088-1999 6～220kV变压器声级1.6本设备技术规范书未尽事宜，由需供双方协商确定。
35kV电力变压器技术规范2.1使用环境条件2.1.1 周围空气温度极端最高温度 41.5℃极端最低温度 -15.1℃2.1.2 海拔高度1～100m2.1.3 最大风速 20m/s2.1.4 多年平均相对湿度 71%2.1.5 地震动峰值加速度 0.10g（地震烈度按7级考虑）2.1.6 污秽等级Ⅳ级2.1.7 覆冰厚度 10mm2.1.8 系统概况2.1.8.1系统额定电压 35kV2.1.8.2系统最高电压 40.5kV2.1.8.3系统额定频率 50Hz2.1.8.4系统中性点接地方式2.1.9 安装地2.1.9.2 35kV、6KV布置在室内。
2.1.10 电气主接线2.1.10.1 35KV电缆与变压器的方案采用单元接线，电压经变压器降至6KV，由开关柜作为变电站出线柜分别送出。
2.1.10.2 35kV、6KV母线为单母线接线，其中6KV为单母双进线柜，母线上安装PT消弧消谐成套设备。
2.2 应遵循的主要现行规范、标准GB1094 《电力变压器》GB/T6451 《三相油浸式电力变压器技术参数和要求》GB/T16274 《油浸式电力变压器机会速参数和要求500kV级》GB311.1 《高压输变电设备的绝缘配合》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164 《油浸式电力变压器负载导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB2536 《变压器油》GB7328 《变压器和电抗器的声级测定》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156 《标准电压》GB191 《包装贮运标志》GB50229 《火力发电厂与变电所设计防火规范》GB5027 《电力设备典型消防规程》GB4109 《交流电压高于1000V的套管通用技术条件》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB 1208 《电流互感器》GB 16847 《保护用电流互感器暂态特性技术要求》DL/T 725 《电力用电流互感器订货技术条件》GB/T5582 《高电压电力设备外绝缘污秽等级》GB50150 《电气装置安装工程电气设备交接试验标准》JB/T5356 《电流互感器试验导则》GB／T 1804 《一般公差未注公差的线性和角度尺寸的公差》GB 4208 《外壳的防护等级(IP代码)》GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB1985 《交流高压隔离开关和接地开关》GB/T5582 《高压电力设备外绝缘污秽等级》GB 4585.2 《交流系统用高压绝缘子人工污秽试验方法固体层法》GB/T 13540 《高压开关设备抗地震性能试验》DL/T 593 《高压开关设备的共用订货技术条件》GB8287.1 《高压支柱瓷绝缘子第一部分：技术条件》GB/T8287.2 《高压支柱瓷绝缘子第二部分：尺寸与特性》GB11604 《高压电器设备无线电干扰测试方法》DL/T486 《交流高压隔离开关和接地开关订货技术条件》GB 7354 《局部放电测量》GB 11032 《交流无间隙金属氧化物避雷器》JB/Z336 《避雷器用橡胶密封件及材料规范》GB772 《高压电瓷元件技术条件》DL/T620 《交流电气装置的过电压保护和绝缘配合》《防止电力生产重大事故的二十五项重点要求》（以上标准均执行最新版本）2.3 变压器基本技术参数2.3.1 型式：三相、双线圈、铜导线绕制、有载调压、高阻抗、低损耗、油浸式全密封将压变压器。
35kV级电力变压器安装使用说明书通过ISO9001质量体系认证企业通过ISO14001环境体系认证企业中华人民共和国特变电工衡阳变压器有限公司35kV级变压器安装使用说明书1. 适用范围1.1 本说明书适用于容量为6300kVA及以下，电压为35kV及以下的油浸式电力变压器。
凡本系列变压器经正常运输后，不需作吊芯检查，即可装配有关拆卸的零部件，做验收实验项目合格后，便可投入运行。
2. 运输2.1 变压器至安装地点的运输方法，主要为公路或铁路运输，此类变压器一律装满油运输，应附带的零件、配套件、出厂技术资料等，另装成箱与变压器一起发运。
2.2 起吊变压器时，应同时使用箱壁上的四个吊拌，这四个吊拌可以承受变压器总重量.箱盖上的吊板仅供起吊器身之用. 起吊时绳与垂直线之夹角不得大于30度。
2.3 运输过程中，变压器的倾斜度不得大于15度。
3. 验收3.1 用货单位收到变压器以后，应立即按铭牌查对所收到的产品之型号、规格是否与订货合同相符，随之按出厂文件一览表查对技术资料及产品与附件是否齐全，并检查：3.1.1 变压器有无漏油、渗油现象。
3.1.2 产品与零件有无损坏。
3.1.3 易损部件, 如信号温度计、套管、气体继电器等有无损坏（容量为630kVA及以下变压器无气体继电器及信号温度计）。
4. 贮存4.1 变压器贮存时，其面应保持在箱盖以上。
定期检查其储存情况，对于拆卸储油柜运输的变压器，必须装上储油柜以保证有一定的油压与油量，以适应其温度变化的需要。
5. 总装配5.1 不拆卸运输的变压器，即可做投入运行前的实验项目。
拆卸运输的变压器，必须先装好储油柜。
5.2 装水银温度计、信号温度计的同时要将温度计座内注满变压器油。
5.3 装吸湿器的同时要将吸湿器的下部加注变压器油（吊式吸湿器），详见吸湿器使用说明书。
5.4 装配好其他零部件。
5.5 散热器及储油柜的蝶阀板们打开，注入合格的变压器油至储油柜正常油面高度（视其环境温度定其油面高度）。
35kV所⽤变压器技术规范书川掌变杨四海Ⅱ回220KV出线间隔⼯程站⽤变压器技术规范书内蒙古蒙能招标有限公司2012年03⽉呼和浩特⽬录1供货范围 (1)2项⽬概况 (1)3总的要求 (1)4项⽬环境 (3)5通⽤要求 (4)6技术要求 (6)7图纸及资料 (10)8技术服务、设计联络、⼯⼚检验和监造 (12)9试验 (13)10质量保证和管理 (14)1供货范围2项⽬概况主变最终规模为：变压器 2 ×240 MV A。
本期规模为：变压器 1 ×240 MV A。
220kV电⽓终期主接线双母线接线，出线（6）回。
本期规模为：220kV为单母线接线，线路（1）回。
110kV电⽓终期主接线双母线接线，出线（8）回。
本期规模为：110kV为单母线接线，线路（6）回。
35kV电⽓终期主接线双母线接线，出线（9）回。
本期规模为：35kV为单母线接线，⽤户⾃建线路（9 ）回。
3总的要求3.1投标须知3.1.1投标⼈或供货⼚必须有权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。
投标⼈或供货⼚（包括分包⼚）应设计、制造和提供过同类设备，且使⽤条件应与本⼯程相类似，或较规定的条件更严格，⾄少有 3 台套 2 年以上的商业运⾏经验。
3.1.2投标⼈应仔细阅读招标⽂件。
投标⼈提供的设备的技术规范应与本规范书中提出的要求相⼀致，投标⼈也可以推荐满⾜本规范书要求的类似定型产品，但必须提出详细的技术偏差。
3.1.3本规范书提出了对设备本体及其附属设备的技术要求。
主要包括设备的使⽤条件、主要技术参数、结构、性能、试验及所需技术资料等⽅⾯的内容。
3.1.4本规范书提出的是最低限度的技术要求，并未对⼀切技术细节做出规定，也未充分引述有关标准的条⽂，投标⽅应按有关标准提供符合IEC标准、国标、⾏标和本规范书的优质产品。
3.1.5本规范书所使⽤的标准及规定的条款如遇到与投标⽅所执⾏的标准不⼀致时，按较⾼标准执⾏。
SF11-20000/35电力变压器技术规范书2016年10月21日1.适用范围本技术附件适用于35kV各区域变电站的SF11-20000kVA 35kV/10.5kV电力变压器。
2 总则2.1总体要求2.1.1本技术协议对所需设备的使用条件、性能参数、结构、制造、安装、试验和服务等方面提出的技术要求，是最低限度的技术要求，并未对一切技术细节做出规定，其技术条件并未充分引述有关标准和规范条文，卖方应提供满足本协议书和所有相关的IEC及GB最新有效版本标准的产品。
2.1.2 卖方提供的变压器成套设备是性能先进、质量可靠、技术成熟、稳定性好的，全新的变压器和配套设备。
2.1.3 卖方提供的变压器是一个功能完整的变压器，卖方对变压器的功能和容量满足本项目的要求完全负责，并保证能连续、稳定地安全运行。
2.1.4 本技术协议中所引用的标准如有不一致时，按较高的标准执行，卖方保证提供优于IEC GB标准的变压器。
2.1.5 本技术协议经买方、卖方双方确认后，作为订货合同的技术附件与合同文本具有同等法律效力。
2.1.6 本技术协议未尽事宜由买方、卖方双方协商解决。
2.1.7 卖方必须通过ISO9001及以上质量认证。
2.1.8 卖方注册资金不少于7000万元人民币，本项目不接受代理商、只接受制造商投标。
2.2 设备制造遵守有关规范及标准设备制造应遵守及不低于现行的、最新版本的国家及原机械部、电力部制定的有关技术规范。
国标未列部分应参照IEC标准执行。
有关国标及规范简列如下：GB1094 电力变压器GB/T6451 三相油浸式电力变压器技术参数和要求JB/T2426 发电厂和变电所自用三相变压器技术参数和要求GB311.1 高压输变电设备的绝缘配合GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB1208 电流互感器GB763 交流高压电器在长期工作时的发热GB5273 变压器、高压电器和套管的接线端子GB2536 变压器油GB7354 局部放电量测量GB/T 1094.4 电力变压器第4部分：电力变压器和电抗器的雷电冲击试验和操作冲击试验导则GB156 标准电压GB191 包装贮运标志GB50229 火力发电厂与变电所设计防火规范（供参考）GB5027 电力设备典型消防规程（供参考）GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T1094.10 电力变压器第10部分：声级测定GB3969 35 kV以下变压器套管IEC76-1 总则IEC76-2 温升IEC76-3 绝缘水平和介质试验IEC76-5 承受短路能力以最新国家标准为优先原则执行最新版本。
SF11-20000/35电力变压器技术规范书2016年10月21日1.适用范围本技术附件适用于35kV各区域变电站的SF11-20000kVA 35kV/10.5kV电力变压器。
2 总则2.1总体要求2.1.1本技术协议对所需设备的使用条件、性能参数、结构、制造、安装、试验和服务等方面提出的技术要求，是最低限度的技术要求，并未对一切技术细节做出规定，其技术条件并未充分引述有关标准和规范条文，卖方应提供满足本协议书和所有相关的IEC及GB最新有效版本标准的产品。
2.1.2 卖方提供的变压器成套设备是性能先进、质量可靠、技术成熟、稳定性好的，全新的变压器和配套设备。
2.1.3 卖方提供的变压器是一个功能完整的变压器，卖方对变压器的功能和容量满足本项目的要求完全负责，并保证能连续、稳定地安全运行。
2.1.4 本技术协议中所引用的标准如有不一致时，按较高的标准执行，卖方保证提供优于IEC GB标准的变压器。
2.1.5 本技术协议经买方、卖方双方确认后，作为订货合同的技术附件与合同文本具有同等法律效力。
2.1.6 本技术协议未尽事宜由买方、卖方双方协商解决。
2.1.7 卖方必须通过ISO9001及以上质量认证。
2.1.8 卖方注册资金不少于7000万元人民币，本项目不接受代理商、只接受制造商投标。
2.2 设备制造遵守有关规范及标准设备制造应遵守及不低于现行的、最新版本的国家及原机械部、电力部制定的有关技术规范。
国标未列部分应参照IEC标准执行。
有关国标及规范简列如下：GB1094 电力变压器GB/T6451 三相油浸式电力变压器技术参数和要求JB/T2426 发电厂和变电所自用三相变压器技术参数和要求GB311.1 高压输变电设备的绝缘配合GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB1208 电流互感器GB763 交流高压电器在长期工作时的发热GB5273 变压器、高压电器和套管的接线端子GB2536 变压器油GB7354 局部放电量测量GB/T 1094.4 电力变压器第4部分：电力变压器和电抗器的雷电冲击试验和操作冲击试验导则GB156 标准电压GB191 包装贮运标志GB50229 火力发电厂与变电所设计防火规范（供参考）GB5027 电力设备典型消防规程（供参考）GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T1094.10 电力变压器第10部分：声级测定GB3969 35 kV以下变压器套管IEC76-1 总则IEC76-2 温升IEC76-3 绝缘水平和介质试验IEC76-5 承受短路能力以最新国家标准为优先原则执行最新版本。
35kv油浸式变压器技术要求乙方保证提供符合本技术规范书和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
本技术规范书所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。
本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。
一、变压器参数、性能要求：1.1 结构型式：户外；油浸式；三相；双绕组；有载调压；自然冷却。
调压范围：38.5±3×2.5%；1.2变压器型号：SZ11-8000/351.3 额定值：额定容量8000 kV A；绕组额定电压：高压38.5 kV，低压10.5 kV；极性或联接组标号Ydll 。
1.4 变压器中性点接地方式：35kV不接地，10.5kV不接地。
1.5有载调压开关采用上海华明SYJZZ-35/200-71.6 短路阻抗（以高压绕组额定容量8000 kV A为基准，额定电压、额定频率，折算到75℃下）：高压-低压7.5 %。
1.7 绝缘水平：短时工频耐受电压85kV （方均根值）；额定雷电全波冲击耐受电压200kV （峰值）；截断雷电冲击耐受电压220kV （峰值）1.8 温升变压器在连续额定容量稳态下的温升限值如下：顶层油温升：55K（用温度计测量）绕组平均温升：65K（用电阻法测量）铁心、绕组外部的电气连接或油箱中的结构件不超过80K1.9 损耗和效率负载损耗：在主分接额定容量下负载损耗保证值：40.62kW；空载损耗：额定电压和额定频率时空载损耗保证值：7.87kW。
效率：在额定电压、额定频率、额定容量和功率因数为1时的效率应不低于99.8 %，计算公式为效率=（1－总损耗/容量）×100%，其中总损耗=负载损耗（75℃）+空载损耗。
1.10 变压器承受短路能力：满足GB1094. 5-2003《电力变压器第5部分承受短路能力》1.11 噪声水平：低于75 dB（A）1.12 变压器油箱的机械强度和密封要求：应油箱本体应承受真空(度50kPa和正压力60kPa的机械强度试验，不得有损伤和永久变形；装在本体上的冷却装置应和油箱一起抽真空。
技术规格书1、总则1.1 、本技术规范书适用于三相双绕组油浸自冷式有载调压降压电力变压器。
它提出了对该电力变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 、本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规范和相关标准规范要求的高质量产品及其相应服务，以保证的安全可靠运行。
1.3 、供方须执行现行国家标准和电力行业标准。
有矛盾时，按技术要求较高的标准执行。
主要的标准如下：GB 1094.1 〜1094.5-1996 电力变压器GB/T 6451-1999三相油浸电力变压器技术参数和要求GB311.1高压输变电设备的绝缘配合GB/T15164油浸式电力变压器负载导则GB2900电工名词术语GB7328变压器和电抗器的声级测定GB7449电力变压器和电抗器的雷电冲击和操作冲击试验导则GB2536变压器油国家标准（新来油）GB191包装贮运标志GB5273变压器、高压电器和套管的接线端子GB50229火力发电厂与变电所设计防火规范GB5027电力设计典型消防规程GB4109交流电压高于1000V的套管通用技术条件GB10237电力变压器绝缘水平和绝缘试验外绝缘的空气间隙1 .4 、未尽事宜，供需双方协商确定。
2、设备环境条件2.1 、周围空气温度最高气温：37 C最低气温：-24.8 C年平均气温：8.8 C2.2、海拔高度：小于1000米2.3、地震烈度：VI 度区，动峰值加速度：0.05g2.5 、最大月平均风速：3.1m/s2.6 、覆冰厚度：10mm2.7、空气污秽程度：IV级2.8、安装地点：户外所有设备产品在生产设计中考虑雨淋、冷凝、日照和温度骤变等环境条件的影响。
3、变压器基本技术参数3.1、型号：SZ11-25000/35 35 ± 3X 2.5%/6.3kV 25000kVA 三相双绕组油浸自冷式有载调压降压电力变压器。
35kV油浸式电力变压器技术规范书项目名称： 35kV江口变电站改造工程2013 年 7 月1.总则1.1本规范书适用于35kV油浸式10型及11型电力变压器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-2008 电力变压器第5部分承受短路的能力GB 1094.7-2008 电力变压器第7部分油浸式电力变压器负载导则GB 1094.10-2003 电力变压器第10部分声级测定GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-2008 三相油浸式电力变压器技术参数和要求GB/T 4109-1999 高压套管技术条件GB 7354-2003 局部放电测量GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程JB/T 10088-2004 6～500kV级变压器声级Q/CSG11624-2008中国南方电网公司企业标准《配电变压器能效标准及技术经济评价导则》1.4供方应获得ISO9001（GB/T 19001）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

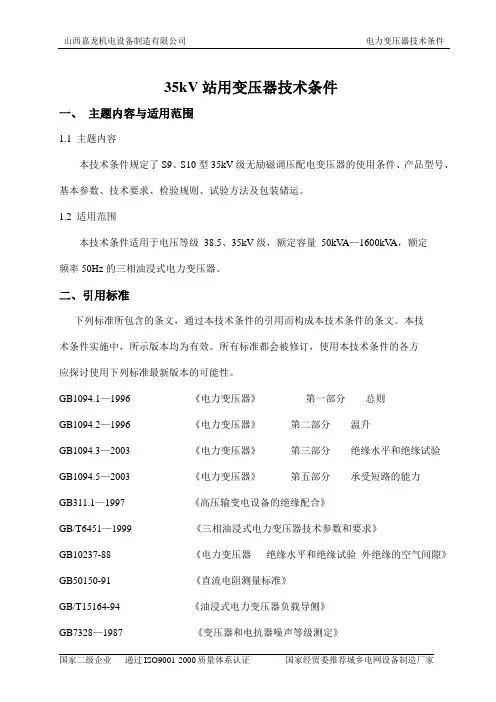

35kV站用变压器技术条件一、主题内容与适用范围1.1 主题内容本技术条件规定了S9、S10型35kV级无励磁调压配电变压器的使用条件、产品型号、基本参数、技术要求、检验规则、试验方法及包装储运。
1.2 适用范围本技术条件适用于电压等级38.5、35kV级，额定容量50kV A—1600kV A，额定频率50Hz的三相油浸式电力变压器。
二、引用标准下列标准所包含的条文，通过本技术条件的引用而构成本技术条件的条文。
本技术条件实施中，所示版本均为有效。
所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。
GB1094.1—1996 《电力变压器》第一部分总则GB1094.2—1996 《电力变压器》第二部分温升GB1094.3—2003 《电力变压器》第三部分绝缘水平和绝缘试验GB1094.5—2003 《电力变压器》第五部分承受短路的能力GB311.1—1997 《高压输变电设备的绝缘配合》GB/T6451—1999 《三相油浸式电力变压器技术参数和要求》GB10237-88 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB50150-91 《直流电阻测量标准》GB/T15164-94 《油浸式电力变压器负载导侧》GB7328—1987 《变压器和电抗器噪声等级测定》三、产品型品及其含义电力变压器产品型号及含义如下：-变压器高压侧电压等级kV变压器额定容量kV A变压器性能水平代号变压器调压方式有载-Z 无载不标注三相油浸式电力变压器四、使用环境条件：变压器可以在以下使用条件，在额定容量下持续运行。
a. 海拔不超过1500~2000Mb. 环境温度最高气温+40℃最热月平均温度+30℃最高年平均温度+20℃最低气温-25℃（户外）最大日温差25℃c. 相对湿度在25℃时，空气相对湿度不超过95%，月平均不超过90%。
d. 环境污秽等级：Ⅲ级e. 地震烈度不大于8度f. 无易燃爆炸危险及化学腐蚀，剧烈振动的场合i. 安装地点：户外五、基本参数：5.1 电力变压器的额定容量、电压组合、联结组标号及性能参数应符合表1与的规定。
35KV油浸式变压器技术规范书1、总则1.1、本技术规范书适用于三相双绕组油浸自冷式有载调压降压电力变压器。
它提出了对该电力变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2、本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规范和相关标准规范要求的高质量产品及其相应服务，以保证的安全可靠运行。
1.3、供方须执行现行国家标准和电力行业标准。
有矛盾时，按技术要求较高的标准执行。
主要的标准如下：GB 1094.1～1094.5-1996 电力变压器GB/T 6451-1999 三相油浸电力变压器技术参数和要求GB311.1 高压输变电设备的绝缘配合GB/T15164 油浸式电力变压器负载导则GB2900 电工名词术语GB7328 变压器和电抗器的声级测定GB7449 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB2536 变压器油国家标准(新来油)GB191 包装贮运标志GB5273 变压器、高压电器和套管的接线端子GB50229 火力发电厂与变电所设计防火规范GB5027 电力设计典型消防规程GB4109 交流电压高于1000V的套管通用技术条件GB10237 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙1.4、未尽事宜，供需双方协商确定。
2、设备环境条件2.1、周围空气温度最高气温： 37℃最低气温： -24.8℃年平均气温： 8.8℃2.2、海拔高度：小于1000米2.3、地震烈度： VI度区，动峰值加速度：0.05g2.5、最大月平均风速：3.1m/s2.6、覆冰厚度： 10mm2.7、空气污秽程度：IV级2.8、安装地点：户外所有设备产品在生产设计中考虑雨淋、冷凝、日照和温度骤变等环境条件的影响。
3、变压器基本技术参数3.1、型号： SZ11-25000/35 35±3×2.5%/6.3kV 25000kVA三相双绕组油浸自冷式有载调压降压电力变压器。
精心整理35kV站用变压器技术条件一、主题内容与合用范围主题内容本技术条件规定了S9、S10型35kV级无励磁调压配电变压器的使用条件、产品型号、基本参数、技术要求、查验规则、试验方法及包装储运。
合用范围本技术条件合用于电压等级、35kV级，额定容量50kVA—1600kVA，额定频次50Hz的三相油浸式电力变压器。
二、引用标准以下标准所包含的条则，经过本技术条件的引用而组成本技术条件的条则。
本技术条件实行中，所示版本均为有效。
所有标准都会被订正，使用本技术条件的各方应商讨使用以下标准最新版本的可能性。
—1996《电力变压器》第一部分总则—1996《电力变压器》第二部分温升—2003《电力变压器》第三部分绝缘水平易绝缘试验—2003《电力变压器》第五部分蒙受短路的能力—1997《高压输变电设施的绝缘配合》GB/T6451—1999《三相油浸式电力变压器技术参数和要求》GB10237-88《电力变压器绝缘水平易绝缘试验外绝缘的空气空隙》GB50150-91《直流电阻丈量标准》GB/T15164-94《油浸式电力变压器负载导侧》GB7328—1987《变压器和电抗器噪声等级测定》精心整理三、产品型品及其含义电力变压器产品型号及含义以下：S---变压器高压侧电压等级kV变压器额定容量kVA变压器性能水平代号变压器调压方式有载-Z无载不标明三相油浸式电力变压器四、使用环境条件：变压器能够在以下使用条件，在额定容量下连续运转。
a.海拔不超出1500~2000M环境温度最高气温+40℃最热月均匀温度+30℃最高年均匀温度+20℃最低气温-25℃（户外）最大日温差25℃相对湿度在25℃时，空气相对湿度不超出95%，月均匀不超出90%。
环境污秽等级：Ⅲ级地震烈度不大于8度无易燃爆炸危险及化学腐化，强烈振动的场合安装地址：户外五、基本参数：电力变压器的额定容量、电压组合、联络组标号及性能参数应切合表1与的规定。
表135kV级S9、S10型无励磁调压配电变压器性能参数性能参数的同意误差切合应表2的规定。
35kV变电站主变压器技术规范书一、安装地点：单县35kV尚舜化工园变电站二、引用标准1. GB1094．1~GB1094．5－96 《电力变压器》2. GB6451．4～GB6451．5－95 《三相油浸式电力变压器技术参数及要求》3。
GB4109－88 《交流电压高于1000V的套管通用技术条件》4. JB10230－88 《有载分接开关》5. GB/T16927。
1—97 《高压试验技术》（第一部分）6. GB/T16927.2—97 《高压试验技术》(第二部分)7。
GB7328-87 《变压器和电抗器的声级测定》8。
GB2536 《变压器油》9。
GB5582 《高压电力设备外绝缘污秽等级》10.GB311—。
1～ GB311-.6—83高压输变电设备的绝缘配合高电压技术三、环境条件１．海拔高度：≤1000米２．最大风速： 35 m/s３．环境温度：－20℃――＋45℃4．最大相对湿度：≤ 90%(25℃)5．日照： 0.1W/cm26．复冰: 15mm7．抗震能力：按八度烈度设防地面水平加速度0.3mm/s2地面垂直加速度0.15mm/s2同时作用于三个正弦波安全系数1。
67 8．日温差：25℃9．污秽等级：Ⅳ级爬电比距≥3。
1cm/ kV１0．安装地点：户外四、技术要求（一）设备名称：三相双绕组油浸式节能型自然风冷有载调压型降压电力变压器设备规格：SZ11-—20000/35/10.5（二)主要技术参数及性能要求:1、安装位置：户外2、使用技术条件：（1）额定容量: 20000kVA(高、低压侧容量均为20000kVA）（2）连接组别：Y,d11（3）电压比：35±3*2。
5%/10。
5kV.（4）最高工作电压: 40。
5kV，低压绕组12kV。
中性点运行方式:用于中性点不接地系统。
（5）阻抗电压：U k≤8％（6）额定频率: 50HZ（7）空载损耗：≤12kW 误差≤8％（8）负载损耗：≤70kW 误差≤8%（9）空载电流：≤0.35% 误差≤5%（10）噪音水平：≤56dB（距变压器外轮廓线0.3m处）（11）冷却方式：ONAN（自然风冷）（12）温升：绕组/顶层油温/铁芯本体/油箱及结构表面65K/ 55K/ 75K/ 80K(15）绝缘电阻:用DC2500V兆欧表测量，在20℃时,吸收比：≥1.5一次对二次及地：≥2000MΩ二次对一次及地:≥2000MΩ铁芯对地:≥1000MΩ（16）整体介损：≤0。
35kV油浸式电力变压器技术规范书项目名称： 35kV江口变电站改造工程2013 年 7 月1.总则1.1本规范书适用于35kV油浸式10型及11型电力变压器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-2008 电力变压器第5部分承受短路的能力GB 1094.7-2008 电力变压器第7部分油浸式电力变压器负载导则GB 1094.10-2003 电力变压器第10部分声级测定GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-2008 三相油浸式电力变压器技术参数和要求GB/T 4109-1999 高压套管技术条件GB 7354-2003 局部放电测量GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程JB/T 10088-2004 6～500kV级变压器声级Q/CSG11624-2008中国南方电网公司企业标准《配电变压器能效标准及技术经济评价导则》1.4供方应获得ISO9001（GB/T 19001）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2.使用条件2.1运行环境海拔高度不超过1000 m。
最高气温： +40℃最热月平均气温： +30℃最低气温： -10℃（户外）最大日温差： 25K覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级:Ⅲ级（户外）安装地点:户外2.2系统运行条件系统额定频率：50Hz系统标称电压：35kV/0.4kV系统最高运行电压（Um）：40.5kV系统中性点接地方式: 35kV侧，中性点非有效接地。
3．技术要求3.2 温升限值油顶层 60K；油箱 70K；线圈 65K；铁芯 80K。
3.3结构要求3.3.1 铁心要求供方选用全新的矽钢片，厚度小于或等于0.3毫米高导磁优质晶粒取向冷轧钢片材料；生产制造设备及工艺先进；整个铁心组件均衡严紧,不应由于运输和运行中的振动而松动。
3.3.2 绕组高、低压线圈采用优质一级无氧半硬铜、自粘性换位导线以及用硬绝缘筒绕制线圈等措施提高变压器抗短路能力。
3.4变压器在任何分接头时都应能承受三相对称短路电流2s，且能承受国家标准所规定的短路试验电流值，各部位无损坏和明显变形，短路后线圈的平均温度最高不超过250℃。
3.5局部放电水平试验电压在不大于1/3U2（U2＝1.5 Um/√3）的时候接通试验电源并增加至U2，持续5min，再增加至U1（＝Um）保持5s，然后立即U1降低至U2，保持30min，35kV出线端的视在放电量不大于300pC。
3.6 噪音水平在距离设备1m处测量，噪音水平3150kV A及以下：54dB，4000kV A及以上：60dB。
3.7 在最高工作电压下，变压器在户外晴天的夜晚无可见电晕，且无线电干扰电压不大于500μV。
3.8 变压器铁芯接地引线必须通过套管引出，且经引线至变压器下部接地以便于带电测量，该套管及铁芯对地绝缘应能承受1min工频试验电压2kV（有效值）。
3.9 变压器油箱的机械强度应能承受2×104Pa真空度和8×104Pa正压的机械强度试验，不得有损伤和不允许的永久变形。
3.10变压器采取防止绝缘油老化的全密封装置或采用油自动干燥措施。
对于胶囊式储油柜，胶囊寿命必须大于10年。
对于金属波纹式储油柜，寿命必须大于20年。
变压器应装有储油柜，其结构应便于清理内部。
储油柜的容积应保证在周围气温＋40℃满负载状态下油不溢出，在－10℃未投入运行时，观察油位计应有油可见。
储油柜的一端应装有油位计，且应表示变压器未投入运行时，相当于油温为－10℃、＋20℃和＋40℃三个油面标志。
储油柜应有注油放油和排污油装置，应装设带有油封的吸湿器。
变压器应装设净油器，净油器内部须装吸附剂（如硅胶等）。
3.11变压器应装有压力释放阀和速动油压继电器。
当变压器油箱内压力达到安全限值时，压力释放阀应可靠地释放压力。
当变压器油箱内的压力上升速度威胁到油箱安全时，速动油压继电器应能使变压器退出运行。
3.12变压器应装上层油温温度计和线圈模拟温度计，温度计应提供远方指示仪表和信号接点。
信号接点容量在交流电压220V时不低于50VA；直流有感负载时不低于15W。
温度计的安装位置应便于观察。
3.13 3150kVA及以上变压器应装有瓦斯气体继电器，其接点容量在交流电压220V 时不小于66VA，直流有感负载时不小于15W。
积聚在气体继电器内的气体数量达到250～300ml或油速在整定范围内时，应分别接通相应的接点。
气体继电器的安装位置及其结构应能观察到分解气体的数量和颜色，并通过集气装置把气体引至变压器中下部以便于取气体。
3.14变压器套管3.14.1可采用纯瓷套管。
不得采用有机粘结接缝过多的瓷套管和密集形伞裙的瓷套管。
安装在供货变压器上的套管必须是进行出厂试验时该变压器所用的套管。
电容型套管末屏接地线的引出线连接端子必须采取防止螺杆转动的措施。
套管必须采用接线板连接结构。
3.14.2绝缘水平：套管的工频耐受电压和雷电冲击耐受电压的水平高于或等于变压器线圈的绝缘水平。
3.14.3油纸套管在工频1.5Ur/√3电压（Ur为套管的额定电压，对于35kV套管，Ur=40.5kV，下同）下，局部放电视在放电量不大于10pc。
3.14.4油纸套管在工频1.05 Ur/√3电压下的介质损耗因数tanδ≤0.007，并且试验电压从1.05 Ur/√3升高到Ur时，tanδ变化值不超过0.001。
变压器厂家必须提供10kV、1.05 Ur/√3、Ur三个电压下的tanδ值。
3.14.5套管的额定电流必须和变压器额定电流相配合。
套管短时电流的最小值为其额定电流的25倍，额定持续时间为2s。
3.15带有套管型电流互感器的变压器应供给信号测量和保护装置辅助回路用的接线箱（不锈钢材料制成）。
互感器二次接线及辅助回路的连接，必须采用截面不小于4mm2的单芯铜导线，过门线采用软铜线。
布线时，应考虑避免其他组件故障对它的影响。
二次电流回路端子的接线方式可采用OT接线方式（将电缆芯线弯圈后再上螺丝的接线方式），或采用管状接线方式（凤凰端子）。
3.16套管接线端子连接处，在空气中对空气的温升不大于55K，在油中对油的温升不大于15K。
3.17有载分接开关的绝缘水平和额定电流必须和变压器相配合，且额定电流不小于变压器额定电流的1.5倍（除特别注明外）。
切换开关的电气寿命不小于20万次，机械寿命不小于80万次。
调压开关油箱不得有渗漏，应有单独的油枕及压力保护装置，并有用于跳闸、发信号的接点。
调压开关油箱的进、出油管道须布置在变压器油箱外的同一方位，并引接到变压器油箱下部。
有载分接开关配有遥控、通信接口。
操作机构应设急停回路，分接头位置除提供一套远方位置指示（装于主控室）装置外，还应提供一套位置空接点供自动化使用。
操作机构安装应便于人工操作。
操作机构与控制室内的位置显示器的连接电缆由供货厂家提供。
操作机构箱采用防锈防腐材料制成，并有可靠的防雨防渗水措施。
3.18变压器油为#25油（除特别要求外），油的质量应符合有关标准规定，制造厂应提供注入变压器前的油质指标。
3.19变压器油箱下部壁上应装有专用密封式取油样阀。
油箱下部应装有足够大的放油阀（防盗式）。
油箱底部应装有排油装置。
油箱下部应有供千斤顶顶起变压器的装置。
3.20安装平面至油箱顶的高度在3m及以上时，应在油箱上焊有固定梯子，其位置应便于取气样及观察气体继电器。
3.21变压器结构应便于拆卸和更换套管或瓷件。
变压器应满足运输重量、尺寸限度，应确定运输过程中耐受冲撞的能力，并装设冲撞记录器进行检查。
变压器结构应满足允许倾斜15°。
3.22套管的安装位置和相互位置距离应便于接线，而且其相间、相对地带电部分之空气间隙必须符合以下要求：110kV套管间隙不小于100cm，35kV套管间隙不小于40cm，10kV套管间隙不小于20cm。
3.23制造厂应保证变压器到现场后，不经吊罩检查即能可靠投入运行，并提供承诺函。
投入运行时，在额定电压下进行5次冲击合闸应无异常现象，在正常运行时，应达到20年不需要大修，使用寿命应达到30年。
3.24变压器油箱及储油柜应承受50kPa压力的密封试验，其试验时间为36h，不得有渗漏和损伤。
所有暴露在大气中的金属部件应有可靠的防锈层或采用不锈钢材料制成。
变压器用橡胶密封件应选用以丙烯酸酯橡胶为主体材料的密封件，保证不渗漏油。
变压器在正常使用年限内不得有任何变形、渗漏油现象，一旦发生不准现场电焊补漏，要求返厂按新出厂变压器制造工艺规定重新供货。
3.25变压器控制箱由厂家配套提供，箱体采用防锈防腐材料制成并带远动端子。
3.26铭牌标志符合标准规定，标志内容清晰耐久，安装位置明显可见。
3.27本规范未尽事宜按现行国家及行业有关标准规定的最高要求执行。
4.技术参数及要求4.3有调压方式及范围35kV侧：35kV±3×2.5%，分接开关三相联动。
0.4kV侧：0.4。
无调压方式及范围35kV侧： 35kV±5%，0.4kV侧：0.4。
4中性点接地方式：35kV及0.4kV侧，中性点非有效接地。
4.5接线方式：Y,yn04.6产品主要技术参数表要求，详见附表，其中空载、负载损耗允许正偏差为零。
4.7产品的设计和材料的选用应保证在正常运行时，5年内无渗漏油，达到20年不需要大修，使用寿命达到30年（除电子元器件不小于10年外）。
