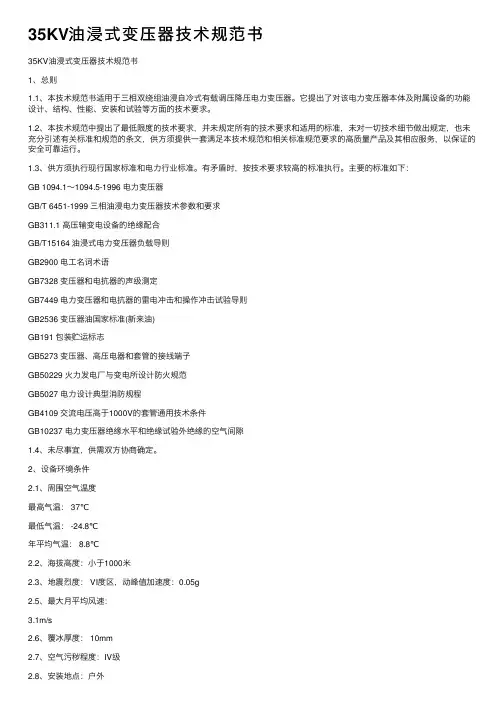

35KV油浸式变压器技术规范书

35KV油浸式变压器技术规范书35KV油浸式变压器技术规范书1、总则1.1、本技术规范书适⽤于三相双绕组油浸⾃冷式有载调压降压电⼒变压器。

它提出了对该电⼒变压器本体及附属设备的功能设计、结构、性能、安装和试验等⽅⾯的技术要求。

1.2、本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求和适⽤的标准，未对⼀切技术细节做出规定，也未充分引述有关标准和规范的条⽂，供⽅须提供⼀套满⾜本技术规范和相关标准规范要求的⾼质量产品及其相应服务，以保证的安全可靠运⾏。

1.3、供⽅须执⾏现⾏国家标准和电⼒⾏业标准。

有⽭盾时，按技术要求较⾼的标准执⾏。

主要的标准如下：GB 1094.1～1094.5-1996 电⼒变压器GB/T 6451-1999 三相油浸电⼒变压器技术参数和要求GB311.1 ⾼压输变电设备的绝缘配合GB/T15164 油浸式电⼒变压器负载导则GB2900 电⼯名词术语GB7328 变压器和电抗器的声级测定GB7449 电⼒变压器和电抗器的雷电冲击和操作冲击试验导则GB2536 变压器油国家标准(新来油)GB191 包装贮运标志GB5273 变压器、⾼压电器和套管的接线端⼦GB50229 ⽕⼒发电⼚与变电所设计防⽕规范GB5027 电⼒设计典型消防规程GB4109 交流电压⾼于1000V的套管通⽤技术条件GB10237 电⼒变压器绝缘⽔平和绝缘试验外绝缘的空⽓间隙1.4、未尽事宜，供需双⽅协商确定。

2、设备环境条件2.1、周围空⽓温度最⾼⽓温： 37℃最低⽓温： -24.8℃年平均⽓温： 8.8℃2.2、海拔⾼度：⼩于1000⽶2.3、地震烈度： VI度区，动峰值加速度：0.05g2.5、最⼤⽉平均风速：3.1m/s2.6、覆冰厚度： 10mm2.7、空⽓污秽程度：IV级2.8、安装地点：户外所有设备产品在⽣产设计中考虑⾬淋、冷凝、⽇照和温度骤变等环境条件的影响。

3、变压器基本技术参数3.1、型号： SZ11-25000/35 35±3×2.5%/6.3kV 25000kVA三相双绕组油浸⾃冷式有载调压降压电⼒变压器。

35kV油浸式主变压器技术规范

XXXX 工程35kV油浸式电力变压器技术规范书广西电网公司2005年10月目录1.总则2.使用条件3.技术要求4.技术参数5.供货范围6. 质量保证和试验7.供方在投标时应提供的资料和参数8.技术资料和图纸交付进度9.技术服务与设计联络1.总则1.1本规范书适用于35kV油浸式电力变压器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-1985 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-1985 电力变压器第5部分承受短路的能力GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-1999 三相油浸式电力变压器技术参数和要求GB/T 4109-1999 高压套管技术条件GB/T 15164-1994 油浸式电力变压器负载导则GB 7328-1987 变压器和电抗器的声级测定GB 7354-1987 局部放电测量GB 50150-1991 电气装置安装工程电气设备交接试验标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程JB/T 10088-1999 6～220kV变压器声级1.6本设备技术规范书未尽事宜，由需供双方协商确定。

35kV油浸式电力变压器技术规范书(站用变)

35kV油浸式电力变压器技术规范书项目名称： 35kV江口变电站改造工程2013 年 7 月1.总则1.1本规范书适用于35kV油浸式10型及11型电力变压器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.3供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-2008 电力变压器第5部分承受短路的能力GB 1094.7-2008 电力变压器第7部分油浸式电力变压器负载导则GB 1094.10-2003 电力变压器第10部分声级测定GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-2008 三相油浸式电力变压器技术参数和要求GB/T 4109-1999 高压套管技术条件GB 7354-2003 局部放电测量GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程JB/T 10088-2004 6～500kV级变压器声级Q/CSG11624-2008中国南方电网公司企业标准《配电变压器能效标准及技术经济评价导则》1.4供方应获得ISO9001（GB/T 19001）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

35KV箱变技术规范书

低压侧断路器分、合闸上述信号全部引至低压侧端子排，通过智能监控单元的通讯口送至光伏电站
的监控系统。 6.2.1.6 箱式变电站内应配置 UPS 电源，保证在没有电网倒送电情况下，高
低开关应能在远方和现地进行电动分合闸 5 次以上。 6.2.1.7 箱式变电站应能承受因内部故障电弧而引起的冲击力，以防对电气
低压 0.270kV 分接范围：±2X2.5% 相数：三相频率：50Hz 阻抗电压：U=6.5%（短路阻抗允许偏差：±2.5%）
连接组标号：YN，d11 ，d11 低压中性点不接地，高压中性点引出（不接地）。
7.2.2.2 负荷开关+熔断器组合电器
变压侧高压侧采用负荷开关+熔断器组合电器，该元件符合国标的要求。 3.2.2.2.1 负荷开关负荷开关由其和其他设备组成的箱式变高压部分应能满足五防闭锁的要求。负荷开关除满足上述标准要求外，该元件选择还需满足 GB3804《3～63kV 交流高压负荷开关》的要求。负荷开关应能和熔断器配合，在大电流时（超过负荷开关分断能力时），熔断器应在小于负荷开关分断时间内熔断，并应有相应的检验报告。高压负荷开关和熔断器保证在箱式变电站故障或低压侧开关拒动的情况下能可靠的动作。
操作冲击残压(30/60µS，250A)：≤104.7kV(peak)
直流参考电压(1mA)：≥73kV
7.2.2.4 接地开关
额定电压：
40.5 kV
额定短时耐受电流及时间：
25kA，4s
额定峰值耐受电流：
65 kA
接地开关与负荷开关、熔断器之间应有机械联锁，以防止误操作。
应设有观察窗或可靠的机械位置指示器以校核其位置。
熔体额定电流暂定：31.5A
熔管额定电流暂定：50A

35kv油浸式箱变技术要求规范书

2.2逆变升压单元接线
逆变升压单元按每1MWp为一个光伏发电单元进行设置，全站共设20套。每套配置2台500kW级逆变器和1台1000kVA美式箱变。
2.3设备布置
本工程逆变升压单元布置于光伏组件每1MWp单元的中间区域，500kW逆变器采用户外集装箱布置方式，升压变压器采用户外美式箱变，与箱式逆变器相邻布置。
4.2箱变需留有的接线端子（下列数量为所需端子数量最少值，厂家考虑留有备用端子),逆变升压单元所需箱变高压侧接线端子需考虑3根35kV 3X120 mm2三芯电缆，分裂绕组箱变低压侧每个线圈接4根三芯电缆，电缆截面为3X240 mm2电缆；
4.3箱体设防凝露装置，以避免部元件发生凝露，设加热元件，保证设备在低温环境下运行。
额定开断电流（kA)
31.5
熔断器应为全围插拔式熔断器，并能提供熔断信号接点。
变压器突然投入时的励磁涌流不损伤熔断器，变压器的励磁涌流通过熔断器产生的热效可按10〜20倍的变压器满载电流持续0. 1s计算。
5.5 35kV无间隙金属氧化锌避雷器（附放电记录器）
1)型号：STM0A-Z-51/800
2)额定电压：51kV
5.7.4由投标方负责箱变部照明、加热、检修等回路设计，并预留3个备用回路。
5.8自用电系统0.4kV侧采用TN-S系统，三相五线制。
5.9变压器油温
变压器油温信号输出为钼电阻Pt100,变压器输出3对接点，一对用于超温跳闸，一对用于高温报警，一对备用。变压器应采用带接点的压力释放阀并提供跳闸接点。
智能脱扣器应具有电流和故障跳闸类别等显示功能和记忆查询功能。
断路器智能脱扣器使用的电源形式：取自箱变交流电源。
5.7自用电系统
5.7.1采用三相变压器。

35kV电力变压器技术规范书资料.pdf

35kV电力变压器技术规范书资料.pdfSF11-20000/35电力变压器技术规范书2016年10月21日1.适用范围本技术附件适用于35kV各区域变电站的SF11-20000kVA 35kV/10.5kV电力变压器。

2 总则2.1总体要求2.1.1本技术协议对所需设备的使用条件、性能参数、结构、制造、安装、试验和服务等方面提出的技术要求，是最低限度的技术要求，并未对一切技术细节做出规定，其技术条件并未充分引述有关标准和规范条文，卖方应提供满足本协议书和所有相关的IEC及GB最新有效版本标准的产品。

2.1.2 卖方提供的变压器成套设备是性能先进、质量可靠、技术成熟、稳定性好的，全新的变压器和配套设备。

2.1.3 卖方提供的变压器是一个功能完整的变压器，卖方对变压器的功能和容量满足本项目的要求完全负责，并保证能连续、稳定地安全运行。

2.1.4 本技术协议中所引用的标准如有不一致时，按较高的标准执行，卖方保证提供优于IEC GB标准的变压器。

2.1.5 本技术协议经买方、卖方双方确认后，作为订货合同的技术附件与合同文本具有同等法律效力。

2.1.6 本技术协议未尽事宜由买方、卖方双方协商解决。

2.1.7 卖方必须通过ISO9001及以上质量认证。

2.1.8 卖方注册资金不少于7000万元人民币，本项目不接受代理商、只接受制造商投标。

2.2 设备制造遵守有关规范及标准设备制造应遵守及不低于现行的、最新版本的国家及原机械部、电力部制定的有关技术规范。

国标未列部分应参照IEC标准执行。

有关国标及规范简列如下：GB1094 电力变压器GB/T6451 三相油浸式电力变压器技术参数和要求JB/T2426 发电厂和变电所自用三相变压器技术参数和要求GB311.1 高压输变电设备的绝缘配合GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB1208 电流互感器GB763 交流高压电器在长期工作时的发热GB5273 变压器、高压电器和套管的接线端子GB2536 变压器油GB7354 局部放电量测量GB/T 1094.4 电力变压器第4部分：电力变压器和电抗器的雷电冲击试验和操作冲击试验导则GB156 标准电压GB191 包装贮运标志GB50229 火力发电厂与变电所设计防火规范（供参考）GB5027 电力设备典型消防规程（供参考）GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T1094.10 电力变压器第10部分：声级测定GB3969 35 kV以下变压器套管IEC76-1 总则IEC76-2 温升IEC76-3 绝缘水平和介质试验IEC76-5 承受短路能力以最新国家标准为优先原则执行最新版本。

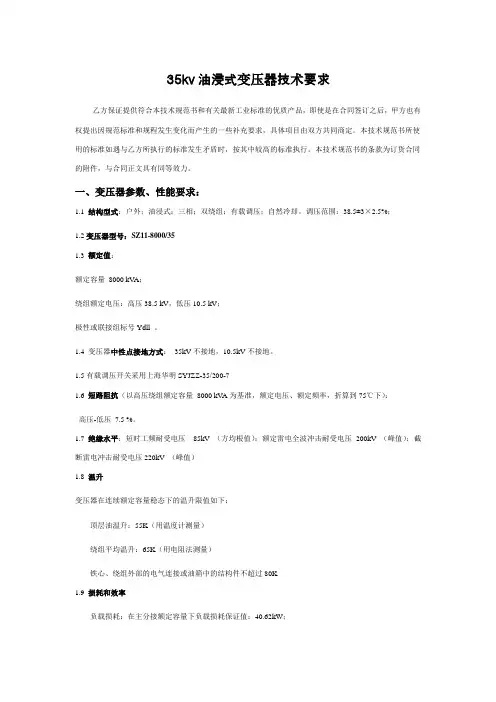

35kv油浸自冷变压器技术要求

35kv油浸式变压器技术要求乙方保证提供符合本技术规范书和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。

本技术规范书所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。

本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。

一、变压器参数、性能要求：1.1 结构型式：户外；油浸式；三相；双绕组；有载调压；自然冷却。

调压范围：38.5±3×2.5%；1.2变压器型号：SZ11-8000/351.3 额定值：额定容量8000 kV A；绕组额定电压：高压38.5 kV，低压10.5 kV；极性或联接组标号Ydll 。

1.4 变压器中性点接地方式：35kV不接地，10.5kV不接地。

1.5有载调压开关采用上海华明SYJZZ-35/200-71.6 短路阻抗（以高压绕组额定容量8000 kV A为基准，额定电压、额定频率，折算到75℃下）：高压-低压7.5 %。

1.7 绝缘水平：短时工频耐受电压85kV （方均根值）；额定雷电全波冲击耐受电压200kV （峰值）；截断雷电冲击耐受电压220kV （峰值）1.8 温升变压器在连续额定容量稳态下的温升限值如下：顶层油温升：55K（用温度计测量）绕组平均温升：65K（用电阻法测量）铁心、绕组外部的电气连接或油箱中的结构件不超过80K1.9 损耗和效率负载损耗：在主分接额定容量下负载损耗保证值：40.62kW；空载损耗：额定电压和额定频率时空载损耗保证值：7.87kW。

效率：在额定电压、额定频率、额定容量和功率因数为1时的效率应不低于99.8 %，计算公式为效率=（1－总损耗/容量）×100%，其中总损耗=负载损耗（75℃）+空载损耗。

1.10 变压器承受短路能力：满足GB1094. 5-2003《电力变压器第5部分承受短路能力》1.11 噪声水平：低于75 dB（A）1.12 变压器油箱的机械强度和密封要求：应油箱本体应承受真空(度50kPa和正压力60kPa的机械强度试验，不得有损伤和永久变形；装在本体上的冷却装置应和油箱一起抽真空。

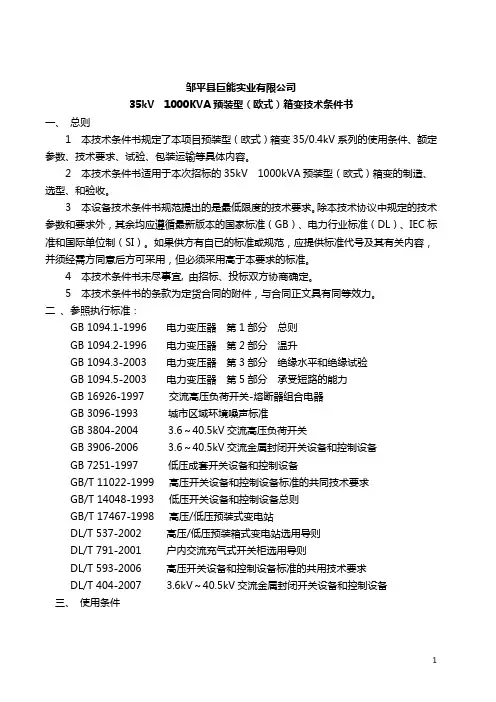

35KV 1000KVA箱式变压器技术条件书

邹平县巨能实业有限公司35kV 1000KVA预装型（欧式）箱变技术条件书一、总则1 本技术条件书规定了本项目预装型（欧式）箱变35/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。

2 本技术条件书适用于本次招标的35kV 1000kVA预装型（欧式）箱变的制造、选型、和验收。

3 本设备技术条件书规范提出的是最低限度的技术要求。

除本技术协议中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC标准和国际单位制（SI）。

如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但必须采用高于本要求的标准。

4 本技术条件书未尽事宜, 由招标、投标双方协商确定。

5 本技术条件书的条款为定货合同的附件，与合同正文具有同等效力。

二、参照执行标准：GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-2003 电力变压器第5部分承受短路的能力GB 16926-1997 交流高压负荷开关-熔断器组合电器GB 3096-1993 城市区域环境噪声标准GB 3804-2004 3.6～40.5kV交流高压负荷开关GB 3906-2006 3.6～40.5kV交流金属封闭开关设备和控制设备GB 7251-1997 低压成套开关设备和控制设备GB/T 11022-1999 高压开关设备和控制设备标准的共同技术要求GB/T 14048-1993 低压开关设备和控制设备总则GB/T 17467-1998 高压/低压预装式变电站DL/T 537-2002 高压/低压预装箱式变电站选用导则DL/T 791-2001 户内交流充气式开关柜选用导则DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 404-2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备三、使用条件（1）环境条件：年最高温度: 45℃最热月平均温度：30℃年最低温度: -15℃最大日温差: 25℃海拔高度: ≤1000m日平均相对湿度不大于90%日平均水蒸汽压力值不超过2.2kPa地震烈度：8度污秽等级：Ⅳ级（2）系统概况：a. 系统额定电压：35kVb. 系统额定频率：50Hzc. 系统中性点接地方式：高压侧不接地。

招标用110-35KVA油浸式高压变压器技术规范书

工程编号：详详细细惺惺惜惺x x x 项目名称招标文件(共N卷)第X卷设备技术规范书单位名称有限公司XXXX年X月说明1、本技术规范书为XXX的主要设备技术要求。

2、仅供承包商参考。

110kV主变电所设备技术规范书目录1110/35kV油浸式变压器 (1)1.1环境条件 (1)1.2应遵循的主要现行规范、标准 (1)1.3主要技术参数 (1)1.4技术性能及要求 (2)1.5结构要求 (4)1.6供货范围 (5)1.7服务项目 (6)1.8试验、检验与验收 (7)1.9技术文件 (9)1110/35kV油浸式变压器1.1环境条件安装地点：户内环境温度： 0～+45℃最大日温差：25K相对湿度：日平均值不大于95%；月平均值不大于90%；有凝露的情况发生。

海拔高度：≤1000m（黄海高程）地震烈度： 7度水平加速度：0.25g垂直加速度：0.15g雷暴日： 90日/年污秽等级：爬电比距不少于2.5cm/kV1.2应遵循的主要现行规范、标准GB1094 《电力变压器》GB/T6451 《三相油浸式电力变压器技术参数和要求》GB/T16274 《油浸式电力变压器机会速参数和要求500kV级》GB311.1 《高压输变电设备的绝缘配合》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164 《油浸式电力变压器负载导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB2536 《变压器油》GB7328 《变压器和电抗器的声级测定》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156 《标准电压》GB191 《包装贮运标志》GB50229 《火力发电厂与变电所设计防火规范》GB5027 《电力设备典型消防规程》GB4109 《交流电压高于1000V的套管通用技术条件》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》（以上标准均执行最新版本）1.3主要技术参数1.3.1系统概况系统额定电压：110kV系统最高电压：126kV系统额定频率：50Hz系统中性点接地方式：直接接地短路电流：31.5kA其他要求1.3.2变压器基本技术参数1.3.2.1变压器参数型式：三相、双线圈、铜导线绕制、有载调压、中阻抗、低损耗、油浸式全密封降压变压器。

箱变

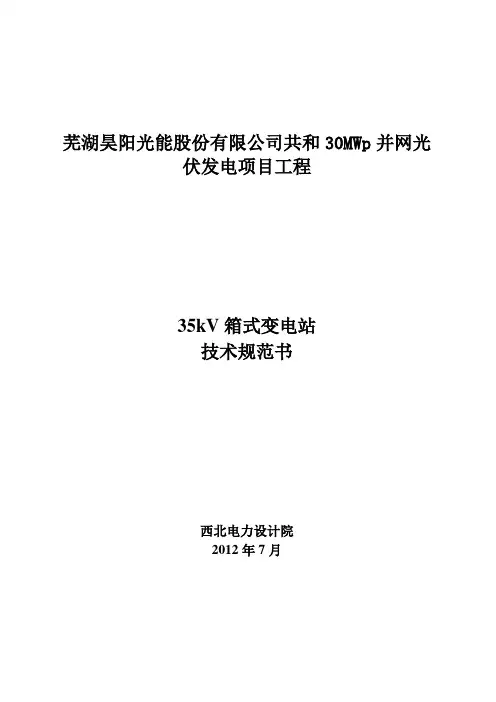

芜湖昊阳光能股份有限公司共和30MWp并网光伏发电项目工程35kV箱式变电站技术规范书西北电力设计院2012年7月目录附件1 技术规范 (3)附件2 供货范围 (18)附件3 技术资料和交付进度 (20)附件4 设备监造（检验）和性能验收试验 (23)附件5 技术服务和联络 (28)附件6 分包与外购(单台箱式变的主要部件) (30)附件1 技术规范1 总则1.1 本规范书适用于芜湖昊阳光能股份有限公司共和30MWp并网光伏发电项目工程35kV箱式变电站设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 招标方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 投标方如对本技术规范书有异议，应以书面形式明确提出，在征得同意后，可对有关条文进行修改。

如投标方没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本设备技术规范书所使用的标准（按最新颁布标准执行）如遇与投标方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术规范书经招投标双方签字确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 在签定合同之后，招标方保留对本规范书提出补充要求和修改的权利，投标方应予以配合。

如提出修改，具体项目和条件由招投标双方协商确定1.7 合同签订后10天内，按本规范要求，投标方提出合同设备设计，制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，招标方确认。

1.8 执行但不限于以下标准：《6～35kV箱式变电站订货技术条件》《高压/低压预装箱式变电站选用导则》《高压输电设备的绝缘配合,高电压试验技术》《3～35kV交流金属封闭开关设备》《户内交流高压开关柜订货技术条件》《高压开关设备常温下的机械试验》《导体和电器选择设计技术规定》《高压绝缘子瓷件技术条件》《高压配电装置设计技术规定》《交流高压熔断器》《高压套管技术条件》《高电压试验技术》《交流高压电器在长期工作时的发热》《电工术语高压试验技术和绝缘配合》《电工术语高压开关设备》《低压成套开关设备基本试验方法》《高压开关设备和控制设备的共用技术要求》《低压开关设备和控制设备总则》《交流高压负荷开关---熔断器组合电器》《电能计量柜》《交流电气装置的接地》《3～63kV交流高压负荷开关》《高压开关设备通用技术条件》《电力变压器第1部分总则》《电力变压器第2部分温升》《电力变压器第3部分绝缘水平和绝缘试验》《电力变压器第5部分承受短路能力》《三相油浸式电力变压器技术参数和要求》《变压器和电抗器的声级测量》《交流高压负荷开关熔断器组合电器》《低压成套开关设备和控制设备》《低压熔断器》《电流互感器》《静态继电保护及安全自动装置通用技术条件》《电测量仪表装置设计技术规程》《电工成套装置中的导线颜色》《外壳防护等级分类》《交流高压电器动热稳定试验方法》《变压器、高压电器和套管的接线端子》《高压/低压预装式变电站》《变压器油》《电气装置安装工程电气设备交接试验标准》1.9 本标书中提供的参数均按照海拔1000米以下要求提供，投标方应根据本工程海拔高度对开关容量和绝缘水平进行修正。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

GB/T6451-95 三相油浸式电力变压器技术参数和要求
GB7328-87 变压器和电抗器的声级测量
GB16926-97 交流高压负荷开关的熔断器组合电器
GB7251-97 低压成套开关设备和控制设备
GB13539-92 低压熔断器
GB1208-97 电流互感器
DL/T404-2001 户内交流高压开关柜订货技术条件
箱壳采用冷乳钢板（外壳喷涂由业主定），变压器外散热器加厚钢板网护罩，应具有抗暴晒、不易导热、抗风化腐蚀及抗机械冲击等特点。箱体金属框架均应有良好的接地，至少在两对角处各有1个接地端子，并标有接地符号。
母线宜采用绝缘母线，并设有安全防护措施。
进出线应考虑电缆的安装位置和便于进行试验。
箱式变压器内部电气设备的装设位置应易于观察、操作及安全地更换。
XXX16MWp光伏发电项目
全封闭箱式变电站设备采购
招标文件
(技术规范书）
建设单位:设计单位:
编制日期:
1总则1
2工程概况2
3使用条件2
4基本技术要求2
5箱变及其元件技术要求4
6供货范围14
7技术资料和交付进度15
8交货进度16
9检验和性能验收试验16
10技术服务和设计联络18
11外购19
12差异表20
DL/T 5137-2001 电测量及电能计量装置设计技术规程
GB2681-81 电工成套装置中的导线颜色
GB4208-93 外壳防护等级分类
GB2706-89 交流高压电器动热稳定试验方法
GB/T 17467-1998 高压/低压预装式变电站
GB50150-2006 电器装置安装工程电器设备交接试验标准合闸接口通过端子排与箱内测控装置连接。
智能脱扣器应具有电流和故障跳闸类别等显示功能和记忆查询功能。
断路器智能脱扣器使用的电源形式：取自箱变交流电源。
自用电系统
采用三相变压器。
额定容量：6kVA
本台箱变自用电容量要求不大于3kVA，并为临近单元箱变预留3kVA备用容量且预留3kVA容量的接入断路器回路。
35kV无间隙金属氧化锌避雷器（附放电记录器）
1)型号：STM0A-Z-51/800
2)额定电压51kV
3)持续运行电压：40. 8kV
4)直流参考电压（1mA):≥73kV
5)标称放电电流：5kA(峰值）
6)雷电冲击电流下残压：<134kV(峰值）
7)操作冲击电流下残压：<114kV(峰值）
低压断路器技术参数
逆变升压单元接线
逆变升压单元按每1MWp为一个光伏发电单元进行设置，全站共设20套。每套配置 2台500kW级逆变器和1台1000kVA美式箱变。
设备布置
本工程逆变升压单元布置于光伏组件每1MWp单元的中间区域，500kW逆变器采用户外集装箱布置方式，升压变压器采用户外美式箱变，与箱式逆变器相邻布置。
本技术规范书中的设备参数适用于海拔1000m以下地区.
箱式变压器应考虑与逆变器室测控装置的接口问题，并保证控制及通信电缆的进出通道。
控制接线截面不应小于,材料应为铜绞线，电压不低于600V。
变压器高压侧为电缆进线，并附有电缆夹持件，底部（或顶部）应留有穿线板，此板现场根据电缆外径开孔。
箱变高、低压室电缆、及避雷器（带计数器）必须保证与地体和相间电气距离大于300*K(风电场海拔高度修正系数）mm。
变压器其他参数如额定短时耐受电流、额定峰值耐受电流、雷电耐受电压、温升等均按现行国家标准执行。
升压箱变：35kV高压侧系统中性点接地方式为中性点经电阻接地；低压侧为中性点不接地系统。
结构要求：
1)结构型式：全密闭式。
2)变压器外壳喷涂进口防紫外线面漆，外观按业主要求的标识和颜色喷涂。
3)变压器铁芯采用冷轧硅钢片。
DL/T 537-2002 高压/低压预装箱式变电站选用导则
高压输变电设备的绝缘配合，高电压试验技术规范
GB3804-90 3-63KV交流高压负荷开关
GB11022-89 高压开关设备通用技术条件
电力变压器第1部分总则
电力变压器第2部分温升
电力变压器第3部分绝缘水平和绝缘试验
电力变压器第5部分承短路能力
额定电压比：,接线组别:Dyn11
由投标方负责箱变内部照明、加热、检修等回路设计，并预留3个备用回路。
自用电系统侧采用TN-S系统，三相五线制。
变压器油温
变压器油温信号输出为钼电阻Pt100,变压器输出3对接点，一对用于超温跳闸，一对用于高温报警，一对备用。变压器应采用带接点的压力释放阀并提供跳闸接点。
如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。偏差（无论多少）都必须清楚地表示在投标文件中的“差异表”中。
合同签订后1周内，按本规范要求，投标方提出合同设备的设计，制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，招标方确认。
本设备规范书所使用的标准如遇到与投标方所执行的标准不一致时，按高标准执行。
DL/T 621-97 交流电气装置的接地
DL/T 5222-2005 导体和电器选择设计技术规定
GB 3906 3-35KV交流金属封闭开关设备
本设备技术规范书未尽事宜，由招、投标双方协商确定。
2工程概况
光伏方阵接线
根据光伏方阵的布置情况，全站共20个1MWp级多晶硅光伏发电单元，总容量约为20MWp。
本次招标范围为用于20套集中式500kW级逆变器配套升压所需20台1000kVA全封闭箱式变电站。
3使用条件
1)环境温度：一15°C+40°C;
2)相对湿度：<95%;
3)海拔高度：200m;
4)污秽等级：d级；
5)地震烈度：7度。
6)安装地点：户外，地面安装。
4基本技术要求
箱式变电站进出线皆为电缆。进出线均位于箱变底部。
辅助用电系统可提供1回AC380V/220V电源作UPS的输入电源，蓄电池直流电源用作热备用，输出单相AC220V。当辅助用电系统交流电源中断时，应无时限地切换至直流电源，以确保交流输出不间断，当辅助用电系统供电恢复时，UPS能自动转至由辅助系统供电。当整流-逆变单元故障，能自动切换至交流旁路电源（经稳压），切换时间小于5ms。馈线回路应满足现地设备用电需要。
UPS电源
釆用电力专用在线式UPS电源为箱变测控、保护设备提供交流电源。UPS电源容量为2kVA，自带蓄电池，蓄电池容量应能满足120min停电需求，蓄电池的选择应能充分考虑环境因素的影响。UPS必须满足宽温-40°C+70°C条件下装置可保证正常工作的要求，以满足光伏场的特殊环境。
UPS及其蓄电池应由可靠的箱体进行保护，其在箱变内的布置应可靠、安全，不会对箱变内其他设备造成影响，布置及接线方式应经买方确认。
13需要说明的其它问题20
1 总
本规范书适用于20MWp光伏发电项目的全封闭箱式变电站，它提出设备的功能设计、结构、性能和试验等方面的技术要求。
本书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合工业标准和本技术规范书的优质产品。对国家有关安全、环保等强制性标准，必须满足其要求。
箱变测控装置需内嵌通讯管理机和自愈式光纤环网交换机（光纤接口采用单模接口），实现对光伏厂区内各种电气设备智能装置通讯信息的集中、规约转化、传输。箱变测控装置以通讯方式采集、管理和传输汇流箱、逆变器、直流柜、箱变、低压智能断路器等设备的数据信息，并上传至变电站综自系统，同时接受变电站综自系统下发的控制指令。
试验：
1)应按照有关规范及标准进行型式试验。标准型变压器可不再作型式试验但应提交最近三年内进行的型式试验证明。如果无法提供型式试验证明，必须进行型式试验。
2)变压器应按有关标准进行出厂试验和现场试验。
高压负荷开关技术参数
投标方至少提供三家供招标方选择，并分别进行报价，以最高价计入总价。
描述
电气参数
熔断器熔断信号。
负荷开关位置信号。
箱变测控装置
每台箱变的低压开关柜内设置一台箱变测控装置和相应的光纤连接.便采集箱变内的各种电气量参数和非电气量参数以及控制箱变内各断路器，以满足综合自动化系统的测控要求。为满足箱变实际的运行条件，厂家投标时须提供箱变测控装置的低温试验报告并负责安装箱变测控装置及其电缆引接。
断路器为固定式开关。断路器带单相接地保护，其技术特性应符合GB要求。
描述
电气参数
安装位置
双分裂箱变
型号
框架开关/型号
额定电压（kV)
1
额定电流（A)
1600/1250A
额定频率（Hz)
50
额定短时耐受电流及时间（kA，s)
50, 1
最低允许工作温度-15°C。
断路器可实现长、短延时，并有分合闸状态和故障跳闸状态远传接点，通过端子排与箱内测控装置连接。
模拟量信号：箱变油温4~20mA直流量信号。
箱式变电站应能承受因内部故障电弧而引起的冲击力，以防对电气设备和人员造成伤害。
箱变外壳全封闭（无百叶窗，底部封堵，门框加密封条)。箱体不带操作走廊。箱壳门应向外开，开启角度应大于90°，并设定位装置。箱式变应有把手和锁，锁应防锈。箱体顶盖的倾斜度不应小于3°。高压侧箱壳门应有防止带电开启装置，并外挂“禁止带电开门”的警告标识。箱壳内应可直接观察到各类电气信号。
箱式变压器遥信内容包括但不仅限于（遥信信号通过端子排与柜内测控装置连接)：
报警开关量信号：变压器轻瓦斯信号、重瓦斯信号、压力释放阀动作信号、油温高温报警信号、油温超温跳闸信号、油位报警信号、箱变低压侧断路器故障信号、箱变高压侧各相熔断器熔断信号。
状态开关量信号：箱变高低压侧门位置信号、箱变低压侧断路器分合闸位置信号以及远方/就地控制信号、箱变高压侧负荷开关位置信号。
