集中供热管道预算表

一、工程概况：1。

工程名称：XX市工业园区集中供热工程。

2.建设单位:XX经济开发区热电总公司。

3。

设计单位：同济大学建筑设计研究院。

4。

工程地点：XX经济技术开发区。

5.工程内容：工程内容包括XX市工业园区内的供热管道及管道附件、阀门及钢制支架安装.管道总长度约12公里.其中低架管道约7。

5公里，直埋管道约4。

4公里,阀门总数27只，管道最大直径为DN450。

本开发区为一个新建开发区，采用集中管网供热，热源由热电厂供应。

设计热介质参数为过热蒸气压力1。

0Mpa，温度250—300℃，管径选择根据建设方提供各单位用汽负荷意向书确定,用热参数要求：P＞0.6Mpa，t＞160℃，管道走向是根据XX市开发区管委会提供的地形图确定的。

本工程管道敷设根据不同路段分别采用不同的敷设形式，低架架空管及直埋管两种形式。

低架架空管敷设在绿化带，景观大道为直埋管。

为了道路美观，管道在横穿道路时均采用直埋管。

架空管道保温材料采用微孔硅酸钙,保护层用镀锌钢板，直埋管采用钢套钢直埋式预制保温管。

6。

工期承诺：6个月。

7。

质量承诺：优良等级。

8。

主要实物工程量:二、编制依据：1。

XX市工业园区集中供热工程招(议）标文件。

2。

同济大学设计院为本工程设计的施工图.3。

本公司的质量手册、质量体系文件及相关的企业管理制度和技术管理标准.4.国家颁发的有关规范、规程及标准：三、劳动力投入计划四、施工机具计划（一）施工准备：施工准备是保证施工顺利进行的前提，主要包括技术准备、物资准备,组织准备以及作业条件的准备等，其具体内容是：1、熟悉与本工程有关的建设文件，了解工程特点和施工总体要求；2、研究施工图纸,了解设计意图和适用规范，认真做好图纸会审工作，施工图上存在的问题要明确解决办法,并在施工图会审纪要中反映出来；3、编制施工方案、施工图纸预算和用料计划；4、根据现场施工条件和施工组织总设计的要求规划本专业工种的临时设施和施工用场地的布置；5、按施工要求组织机具、材料进场；6、由工程项目经理和有关技术负责人组织进场施工人员认真学习施工图，明确设计意图和质量要求并逐级进行技术交底，其内容主要包括工程特点、设计要求、施工工艺、质量标准、安全措施、新技术及新材料、新工艺的施工方法等，并做好技术交底记录；7、注重现场施工管理，对劳动力和机具、材料根据施工条件进行合理地调度使用,充分利用时间、空间，建立起文明施工秩序,完善施工资料积累和传递机制。

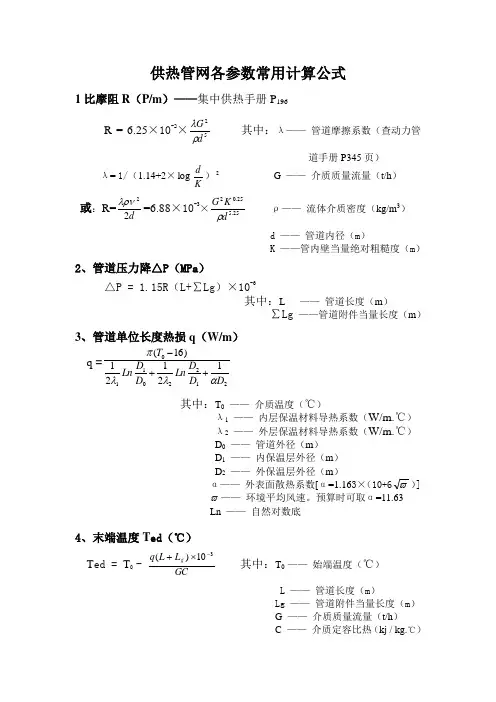

供热管网各参数常用计算公式1比摩阻R(P/m)——集中供热手册P 196R = 6、25×10-2×52d G ρλ 其中:λ—— 管道摩擦系数(查动力管道手册P345页)λ= 1/(1、14+2×log Kd )2 G —— 介质质量流量(t/h) 或:R=d 22λρν=6、88×10-3×25.525.02dK G ρ ρ—— 流体介质密度(kg/m 3) d —— 管道内径(m)K ——管内壁当量绝对粗糙度(m) 2、管道压力降△P(MPa)△P = 1、15R(L+∑Lg)×10-6其中:L —— 管道长度(m)∑Lg ——管道附件当量长度(m)3、管道单位长度热损q(W/m)q = 其中:T 0 —— 介质温度(℃) λ1 —— 内层保温材料导热系数(W/m 、℃)λ2 —— 外层保温材料导热系数(W/m 、℃)D 0 —— 管道外径(m)D 1 —— 内保温层外径(m)D 2 —— 外保温层外径(m)α—— 外表面散热系数[α=1、163×(10+6ϖ)]ϖ—— 环境平均风速。

预算时可取α=11、63Ln —— 自然对数底4、末端温度T ed(℃)T ed = T 0 - GC L L q g 310)(-⨯+ 其中:T 0 —— 始端温度(℃)L —— 管道长度(m)Lg —— 管道附件当量长度(m)G —— 介质质量流量(t/h)C —— 介质定容比热(kj / kg 、℃)5、保温结构外表面温度T s(℃)2122011012121)16(D D D Ln D D Ln T αλλπ++-T s = T a + απ2D q 其中:Ta ——环境温度(南方可取Ta =16℃) 6、管道冷凝水量(仅适用于饱与蒸汽)G C (t/h)G C = γ3106.3-⨯qL 其中:γ——介质汽化潜热(kj / kg)7、保温材料使用温度下的导热系数λt (W/m 、℃)λt =λo +2)(B A T T K + 其中:λo ——保温材料常态导热系数 T A —— 保温层内侧温度(℃)T B —— 保温层外侧温度(℃) K —— 保温材料热变系数超细玻璃棉K=0、00017 硅酸铝纤维K=0、00028、管道直径选择d(mm)按质量流量计算:d = 594、5ωρG按体积流量计算:d = 18、8ωνG按允许单位比摩阻计算:d = 0、0364×52R G ∆νλ其中:G —— 介质质量流量(t/h)G v —— 介质体积流量(m 3/h) ω —— 介质流速(m/s)ρ —— 介质密度(kg/m 3)ΔR —— 允许单位比摩阻(Pa/m)9、管道流速ω(m/s)ω= πρ29.0d G 其中:G —— 介质质量流量(t/h) ρ —— 介质密度(kg/m 3)d —— 管道内径(m)10、安全阀公称通径(喉部直径)选择DN(mm)A = φ133.49010P G 则 DN =πA ⨯20 其中:A —— 安全阀进气口计算面积(cm 2)G ——介质质量流量(t/h)P —— 安全阀排放压力(MPa)φ——过热蒸汽校正系数,取0、8—0、88DN ——安全阀通径计算值(mm)。

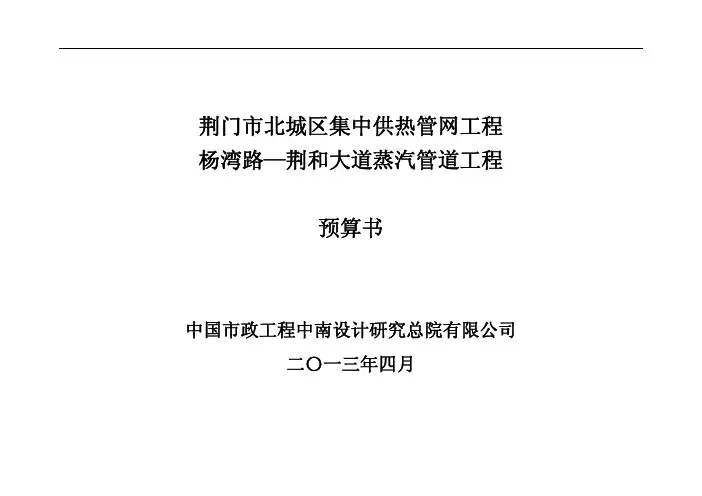

荆门市北城区集中供热管网工程杨湾路—荆和大道蒸汽管道工程预算书中国市政工程中南设计研究总院有限公司二〇一三年四月工程预算书工程名称：荆门市北城区集中供热管网工程杨湾路—荆和大道蒸汽管道工程项目预算： 1211.84 万元管道长度： 2420.84m 单位指标：5005.86 元/m建设单位： 预算编制单位：中国市政工程中南设计研究总院有限公司 编制人： 毛万全审核人： 刘 权编制日期：2013-03-15预算说明1.工程概况杨湾路（天茂集团大门）—荆和大道（渝楚化工）段蒸汽管道主线总长为2420.83m，其中：杨湾路—阳关大道656.49m，采用钢套钢预制保温直埋蒸汽管道DN500（外护管为螺旋缝双面埋弧焊钢管D1016×11，内工作管为螺旋缝双面埋弧焊钢管D529×10），杨湾路段K0+0~K0+200,蒸汽管道沿已经做好的国电灰道铺设；兴化三路723.34m，采用钢套钢预制保温直埋蒸汽管道DN450（外护管为螺旋缝双面埋弧焊钢管D914×10，内工作管为螺旋缝双面埋弧焊钢管D478×9）；荆和大道1041m，蒸汽管道利用已经制作好的支架，采用架空铺设，工作管为螺旋缝双面埋弧焊钢管D377×8。

2．编制依据1）荆门市北城区集中供热管网工程杨湾路—荆和大道蒸汽管道工程施工图纸及说明；2）《湖北省市政工程消耗量定额》2008年；3）《湖北省建筑工程消耗量定额》2008年；4）《湖北省安装工程消耗量定额》2008年；5）《湖北省建筑安装费用定额》2008年；6）鄂建文[2012]85号人工费调整；7）《湖北工程造价管理》信息版（双月刊）—市场价格信息2013年第1期；3.主要技术经济指标主要技术经济指标序号 工程项目 工程费用 比例(%)1 集中供热蒸汽管道工程 1211.84 100% 1.1 供热管网工程（杨湾路—阳关大道） 486.72 40.16% 1.2 供热管网工程（兴化三路） 498.27 41.12% 1.3 供热管网工程（荆和大道） 226.85 18.72%4．主要材料单价主要材料单价参考《湖北工程造价管理》信息版（双月刊）——市场价格信息2013年第1期发布的最新单价信息，主要材料单价详见下表。

暖气改造各种方案预算坛子里混了这么久，也明白些暖气预算大体价格，不知道是不是准确，望明白人上来指正。

这里拿我家92平米的房子，毛坯，暖气是铸铁的，管子在墙外，这种状况整改预算。

方案一，不换暖气片，将所有管道入墙，入地。

这种方案，主要包括两方面的费用。

人工费加材料费。

我家用的是这种方案。

暖气管材管件大约1000，人工费600，包括移暖气，砸墙等费用。

其他材料费用大约100。

总体大约1700-1800左右。

方案二，更换所有暖气片，所有管道入墙，入地。

人工费用和管材管件费用几乎一样。

1800。

更换钢柱暖气片，我家两室一厅，四组，按照最便宜的计算（所有全用1800的）。

卧室每间5-7柱，客厅大约需要9-11柱。

按照最少的计算，外加洗手间背篓260一个，1800的大约110一柱，总计110*19+260=2350。

这种计算方式以后很可能温度达不到标准需要增加。

最好按照110*25+260=3010.加上方案一的费用3010+1700=4710。

方案三，地暖。

市面上的地暖种类繁多，据我所知，最便宜的有65每平方的。

（包工包料）。

按照最便宜的计算我家是需要安装的面积63左右。

65*63=4090。

不过这个价格用的材料不敢恭维，不知道能用多久。

如果用金德地暖。

大约82做有一平，总造价82*63=5166。

同时还有金德提供的保险责任书。

方案四，什么也不动，包起来。

主要是材料费和人工费。

四个暖气片包起来，平均每个人工费80，材料费80，油漆用一套底漆，一套面漆（华润的大约500）总计160*4=1140。

还有暖气灶40一个。

总计1140+40*4=1300。

估计弄好在1300以内。

四种方案各有所需，有什么不对的地方，请大虾们指教。

==================做实在人，说实在话。

金德管材青岛总代理，低价优惠,保证质量。

ф20*2.3折扣价格5.06ф20*2.8折扣价格5.92ф25*4.2折扣价格10.43ф25*3.5折扣价格9.044ф32*4.4折扣价格14.50等径直通20折扣价格1.0525折扣价格1.5932折扣价格2.7190度弯头20折扣价格1.5025折扣价格2.5232折扣价格4.67等径三通20折扣价格1.8625折扣价格3.1132折扣价格5.79内丝弯头20*1/2折扣价格12.90施工单管单槽8块一米，明管4块一米。

暖气安装预算详细清单
本文档旨在提供一份关于暖气安装的详细预算清单，以帮助您掌握相关费用。

1. 材料费用
- 暖气片: ¥XXXX
- 暖气管道: ¥XXXX
- 阀门和管件: ¥XXXX
- 隔热材料: ¥XXXX
- 安全装置: ¥XXXX
- 其他材料: ¥XXXX
小计: ¥XXXX
2. 工时费用
根据安装的规模、难度以及工人的工时计算费用。

以下费用仅供参考。

- 拆除旧暖气系统：¥XXXX
- 安装新的暖气系统：¥XXXX
- 增加新的暖气管道：¥XXXX
- 连接和测试管道：¥XXXX
- 安装暖气片：¥XXXX
- 其他工时费用：¥XXXX
小计: ¥XXXX
3. 其他费用
- 运输费用: ¥XXXX
- 设备租赁费用: ¥XXXX
- 工地清洁费用: ¥XXXX
- 管道维护费用（如需）: ¥XXXX - 建筑许可证费用: ¥XXXX
- 其他费用: ¥XXXX
小计: ¥XXXX
总计费用: ¥X,XXX
请注意，以上费用仅为预估值，并可能因地区、市场行情以及其他因素而有所不同。

建议您在具体安装前进行详细咨询和报价。

如有任何疑问，请随时与我们联系。

感谢您对我们服务的信任，我们期待为您的暖气安装提供优质的服务。
