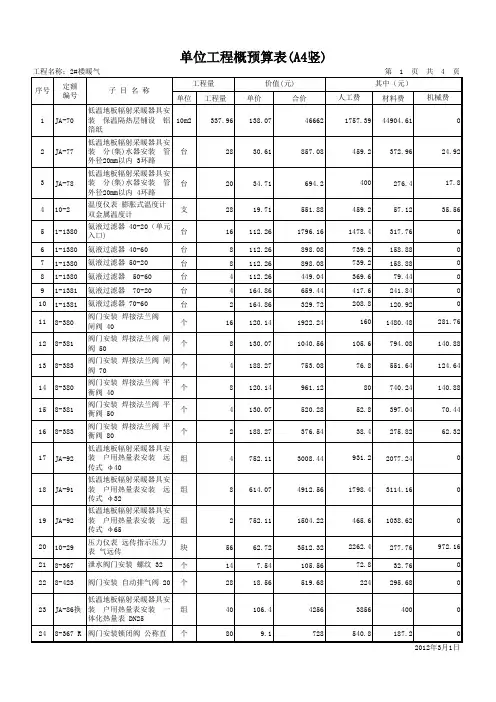

一、编制说明1、工程概况该说明为某小区22号楼3单元采暖预算，建筑面积971.28平方米，其中供暖面积892.08平方米。
设计热负荷83.7KW,热负荷指标93.85W/㎡。
本工程为包工包料三类工程。
其他说明：1)所有管道均为镀锌钢管，丝接；未标注支管管径均为DN25。
2）卫生间选用TDF2型散热器，其他房间选用GD2—1.0/6型散热器，每个散热器设手动放气阀.3）立管及室外管道均用50mm岩棉保温管保温，外缠铝箔保护层一道。
4)立管支架采用L50×50×5角钢，一层设一个，外刷防腐漆两道，银粉漆两道.2、预算编制依据（1）、施工图纸、说明书及有关的标准图、通用图。
（2）、《建筑设备工程概预算》《安装工程概预算手册》《全国统一安装工程预算定额》相应的费用定额及取费标准，调价文件：《全国统一安装工程预算定额江苏省单位估价表》、《江苏省安装工程费用定额》(3）、主要材料单价依据：信息价(江苏省市场管理部门2012年材料市场价格文件,第9期) （4）、主要经济技术指标：62.3元每平米二、费用分析表1、定额计价法（1）、综合间接费取费标准包工包料的各类工程劳动保险费率均取9％。
这部分费用中的各项费用由承发包双方根据施工组织设计等。
通过合同形式或签证加以确认，作为工程结算的依据.包干费：是指包定额说明有关材料和设备场内二次搬运，建筑垃圾的清理外运，非甲方所为四小时以内的临时停水停电费用，现场安全文明施工措施费。
设计变更发生的费用不包含在包干费之内，应另行按实调整。
包干费计费标准：按定额人工费的20%计算。
（应该取）（5）、税金：是指国家税法规定的应计入工程造价的营业税、城市建设维护税和教育费附加.税金取3.4％.（6)、工程造价计算程序序号费用名称计算式备注1 定额基价按全国统一安装工程预算定额江苏省单位估价表2其中人工费定额人工费3 机械费定额机械费4 辅材费（1）-(2）-(3）5 主材费定额用量⨯各市材料价格6 综合间接费（2）⨯费率按费用定额7 劳动保险费（2）⨯费率按费用定额8 利润(2）⨯利润率按费用定额9 其他费用按合同或签证为准10 不含税工程造价［（1)+（5)+（6)+ （7）+(8）+(9）]11 税金（10）⨯税率12 工程造价（10)+（11）2、单位工程费用表三、预算书22号楼3单元采暖工程预算书如下：四、工程量计算书1、钢管长度1)DN50 镀锌钢管丝扣连接供水干管:长度=入口长度—立管离墙的距离+供水立管相应长度=1。
第1篇一、前言随着科技的进步和人们生活水平的提高，地暖已经成为现代家居装修中不可或缺的一部分。
地暖系统具有舒适、节能、环保等优点，能够为家庭带来温暖和舒适的生活环境。
本文将详细列出地暖工程安装费用的明细，以供广大消费者参考。
二、地暖工程安装费用明细1. 材料费用（1）地暖管材：地暖管材是地暖系统的核心部件，其质量直接影响到地暖系统的使用寿命和供暖效果。
常见的地暖管材有PE-X、PE-RT、PB等。
价格范围在20元/米至100元/米不等。
（2）保温板：保温板用于隔离热量，防止热量损失。
常见的保温板有聚苯乙烯板（EPS）、挤塑板（XPS）等。
价格范围在5元/平方米至20元/平方米不等。
（3）反射膜：反射膜用于提高地暖系统的热效率，降低能耗。
价格范围在3元/平方米至10元/平方米不等。
（4）地面材料：地面材料包括瓷砖、地板等，其价格根据材质、品牌等因素有所不同。
2. 施工费用（1）设计费用：地暖系统的设计费用根据设计公司的资质、设计复杂程度等因素有所不同。
一般价格在200元/平方米至500元/平方米不等。
（2）安装费用：地暖系统的安装费用包括管道铺设、保温板铺设、反射膜铺设、地面材料铺设等。
一般价格在50元/平方米至100元/平方米不等。
（3）验收费用：地暖系统的验收费用一般由施工方承担，费用在500元至1000元不等。
3. 设备费用（1）地暖分水器：地暖分水器用于分配热量，控制各个房间的供暖温度。
价格范围在1000元至3000元不等。
（2）地暖温控器：地暖温控器用于调节地暖系统的温度，保证室内温度的舒适性。
价格范围在500元至1500元不等。
（3）地暖泵：地暖泵用于提高地暖系统的循环压力，保证供暖效果。
价格范围在1000元至3000元不等。
4. 人工费用地暖工程的人工费用包括设计、施工、验收等环节所需的人工费用。
一般价格在20元/平方米至40元/平方米不等。
5. 其他费用（1）运输费用：材料运输费用根据材料种类、运输距离等因素有所不同。
水地暖报价明细表模板一、概述水地暖是一种新型的采暖方式，它通过水流传输热能，将热能均匀地散布到整个房间内，使得室内温度更加舒适。
在选择水地暖时，价格是一个重要的考虑因素。
本文将为大家提供一份水地暖报价明细表模板，帮助大家更好地了解水地暖的价格构成和预算。
二、报价明细表模板1. 产品信息产品名称：水地暖品牌：XXX型号：XXX规格：XXX数量：XXX2. 材料费用材料名称数量单价（元）金额（元）PEX管道XXX米XX元/米XXXX元PEX管道接头XXX个XX元/个XXXX元PEX管道固定夹XXX个XX元/个XXXX元隔热层材料（聚苯乙烯）XXX平方米XX元/平方米XXXX元其他材料（如阀门、泵等）3. 人工费用项目名称数量或面积（平方米）单价（元/数量或平方米）金额（元）安装PEX管道和接头敷设隔热层安装阀门和泵等其他设备其他人工费用4. 其他费用项目名称金额（元）设计费用运输费用税费其他费用5. 总计项目名称金额（元）材料费用人工费用其他费用总计三、注意事项1. 报价明细表模板中的价格均为参考价格，实际价格可能会因地区、品牌、型号等因素而有所不同。
2. 在选择水地暖时，除了考虑价格外，还应该考虑品牌、质量、售后服务等因素。
3. 在安装水地暖时，应该选择专业的安装公司，并严格按照安装要求进行施工。
4. 在使用水地暖时，应该注意节能环保，避免浪费资源。
5. 报价明细表模板仅供参考，具体报价应该根据实际情况进行调整。
暖气改造各种方案预算旧楼暖气改造预算一、改造方案1.更换暖气片针对旧楼的暖气片，我们可以选择更换为新型高效暖气片。
这种暖气片具有散热性能好、美观大方、安装方便等特点。
预算方面，根据暖气片的材质、品牌、规格等因素，价格在100-300元/片不等。
2.更换供暖管道旧楼的供暖管道往往存在老化、堵塞等问题，影响供暖效果。
因此，在改造过程中，我们需要更换全新的供暖管道。
预算方面，根据管道材质、长度等因素，价格在30-100元/米不等。
3.安装温控系统为了实现供暖的智能化管理，我们可以为旧楼安装温控系统。
这套系统可以实时监测室内温度，根据需求自动调节供暖强度。
预算方面，根据系统品牌、功能等因素，价格在1000-3000元/套不等。
4.保温隔热处理针对旧楼的墙体、窗户等部位，我们可以进行保温隔热处理，以提高室内温度。
预算方面，根据保温材料、施工工艺等因素，价格在50-150元/平方米不等。
二、预算汇总1.更换暖气片：100-300元/片2.更换供暖管道：30-100元/米3.安装温控系统：1000-3000元/套4.保温隔热处理：50-150元/平方米假设一栋旧楼共有100户居民，每户需要更换10片暖气片，管道长度为100米，安装一套温控系统，以及进行100平方米的保温隔热处理。
那么，总的预算约为：100户×10片/户×200元/片+100米×65元/米+1套×2000元/套+100平方米×100元/平方米=20万元三、改造效果1.供暖效果显著提高，居民冬季室内温度舒适；2.节能减排，降低能源消耗；3.提高旧楼整体居住环境，提升居民生活品质。
注意事项一：施工前的准备工作心里默默盘算着，旧楼暖气改造可不能马虎，施工前的准备工作可得做细。
比如，得提前通知居民施工时间、范围，确保他们能提前做好生活安排。
还有，施工材料得提前准备好，不能让工人师傅干等着。
解决办法就是，制定详细的施工计划，提前与居民沟通，确保材料充足。
不同采暖类型费用对比分析（示例）生物质锅炉、燃气锅炉和集中供热有何区别，通过对比、调查和专家论证得出结论如下，例：张三家厂房面积为3000平米、时间30年计算。
一、集中供热取暖：按3000每平米计算，按30年计算: 入网费：3000*80元=240000 按揭三年来算、首年按50%结算。
次年按30%结算，第三年20%结算。
取暖费每年：3000*25=75000元首年投入： 240000*0.5=120000元+75000=195000元次年投入:240000*30%=72000+75000=147000元第三年投入：240000*20%=48000+75000=123000元第四年至以后要30年开始：75000*26=1950000元30年共计费用：入网费240000元+取暖费2250000元=2490000元每年平均费用为：2490000元÷30年=83000元二、生物质锅炉3000平米正常供暖需要一台一吨生物质锅炉，按30年计算：需要的设备及配套设备：鼓风机一台、引风机一台、补水泵一台、水处理一台、烟囱15米、烟道一套、除尘器一台、电控箱一台、仪表阀门一套、分水缸一台设备总计费用约为：52000元燃料费用：850元/吨（目前市场价，今后可能会增长）1吨卧式锅炉需要多少大卡热量：1000kg*540Kcal/kg=540000Kcal 即实际需要约60万大卡的热量，每小时耗能150kg按每天供暖5小时计算燃烧量为：150*5=750kg每天费用为：850*0.75=637.5元整个供暖季按4个月120天计算总费用为：637.5*120=76500元生物质锅炉使用寿命按5年计算，30年需要6台锅炉，总费用为：52000*6=312000元由此在锅炉及燃料市场价不变的情况下30年的总需费用为：312000+76500*30=2607000元平均每年费用为：2607000÷30=86900元三、天然气1吨燃天然气蒸汽锅炉每小时耗量为：62Nm3m3/h每天按供暖5小时计算日总耗量为：62Nm3*5=310Nm3天然气目前市场价约为：3.6元/ Nm3由此得出每天总费用为：310*3.6=1116元一个供暖季四个月按120天计算每年的总费用为1116*120=133920元30年的总燃气费用为133920*30=4017600元一台1吨的燃气锅炉市场价约为65000元，按更换周期5年计算，30年总共需要6台燃气锅炉，由此得出设备更换总费用为65000*6=390000元综上30年使用燃气锅炉总费用约为：4017600+390000=4407600元平均每年的费用为：4407600÷30=146920元。
小区暖通工程方案价格清单一、项目概况随着社会经济的不断发展，人民生活水平的提高，对生活环境的舒适度和质量要求也越来越高。
小区作为大家日常生活的居住场所，其室内空气质量与室内舒适度显得尤为重要。
对于小区暖通工程方案，我们需要考虑的因素有很多，包括供暖、通风、空调系统的选型、设备安装等。
在这篇文章中，我们将详细介绍小区暖通工程方案的价格清单，为业主提供参考。
二、供暖系统1. 锅炉采暖系统（1）锅炉费用：从直接来看，锅炉采暖系统的成本是比较高的，一般来说，按照设备的容量和品牌来确定价格。
一台小区供暖专用的锅炉价格大约在10万元至30万元不等。
（2）管材费用：供暖系统的管材也是一个需要考虑的成本，一般来说，管材的费用根据材质和直径来计算，大概在每米10元至30元之间。
（3）安装费用：供暖系统的安装费用由于涉及到工程数量、施工难度和用工成本等因素，因此价格不固定，大约在20万元至50万元之间。
2. 地暖系统（1）地暖设备费用：地暖系统的设备价格较高，而且通常是根据房屋面积和品牌来决定的，大约在每平方米300元至800元之间。
（2）地暖管材费用：地暖管材的费用也是一个需要考虑的成本，一般来说，管材的费用根据材质和直径来计算，大概在每米10元至30元之间。
（3）安装费用：地暖系统的安装费用通常与地暖设备数量和工程量有关，大约在每平方米50元至100元之间。
三、通风系统1. 新风系统（1）新风设备费用：选择新风设备的价格一般是根据房屋面积和品牌来决定的，大约在每平方米200元至500元之间。
（2）新风管材费用：新风管材的费用也是一个需要考虑的成本，一般来说，管材的费用根据材质和直径来计算，大概在每米10元至30元之间。
（3）新风系统安装费用：新风系统的安装费用通常与新风设备数量和工程量有关，大约在每平方米40元至100元之间。
2. 排烟系统（1）排烟设备费用：排烟系统的设备价格一般是根据房屋面积和品牌来决定的，大约在每平方米200元至500元之间。
供暖费计算公式和标准供暖费是指居住环境中取暖所需的费用，通常由居民根据实际使用情况进行缴纳。
供暖费的计算公式和标准因地区和供暖方式的不同而有所差异，下面将介绍一些相关的参考内容。
1. 供暖费计算公式：1）按面积计算：供暖费 = 居住面积 ×每平方米供暖费单价2）按用量计算：供暖费 = 供暖用量 ×每单位供暖费单价2. 供暖费计算标准：1）城市供暖费标准：不同城市的供暖费标准各不相同，一般由地方政府或供热企业根据当地的经济水平、能源价格、用能结构等因素来制定。
例如，北京市根据居民住房面积划定了不同的供暖费价格档次，如每平方米低于30平方米的住房为0.14元/平米/天，30-60平方米的为0.21元/平米/天，60-90平方米的为0.28元/平米/天，90平方米以上的为0.35元/平米/天。
2）居民自采暖费标准：部分地区或特殊情况下，居民选择自行采暖，供暖费的计算会有所不同。
一般而言，自采暖费用计算包括了能源成本、设备维护费用、燃料费用等等。
例如，自采暖费用计算可按照以下公式进行：供暖费 = (采暖设备能源消耗 ×能源价格) + 设备维护费 +燃料费用。
其中，采暖设备能源消耗可以通过仪表测量或按照设备额定功率进行估算。
3. 供暖费计算参数说明：1）居住面积：居住面积通常指居民住房的建筑面积，不包括公共区域和非居住区域的面积。
一般以平方米为单位进行计算。
2）每平方米供暖费单价：每平方米供暖费单价是指每平方米居住面积对应的供暖费价格，根据地区、能源价格等因素的差异，每个城市或地区的每平方米供暖费单价也会有所不同。
3）供暖用量：供暖用量是指供暖期间所使用的热能的总量，可以根据采暖设备的能耗、能源消耗信息或者实际测量数据来计算。
4）每单位供暖费单价：每单位供暖费单价是指供暖期间每个单位热能所对应的价格，一般以元/单位能量（如千瓦时或吨标煤）为单位进行计算。
以上是关于供暖费计算公式和标准的一些相关参考内容。

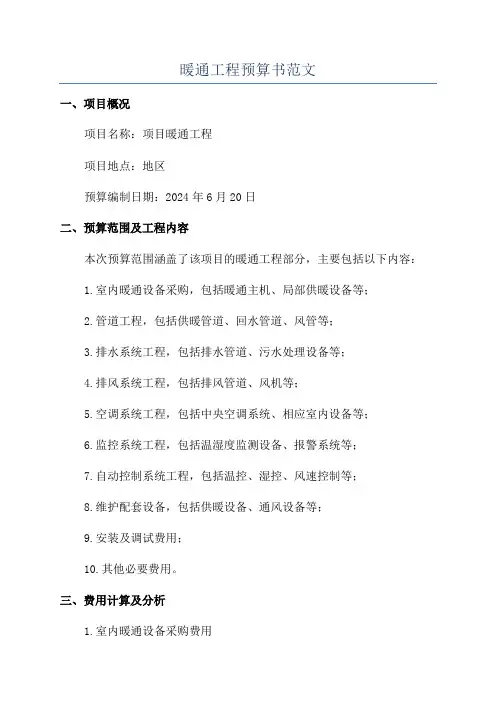

暖通工程预算书范文一、项目概况项目名称：项目暖通工程项目地点：地区预算编制日期：2024年6月20日二、预算范围及工程内容本次预算范围涵盖了该项目的暖通工程部分，主要包括以下内容：1.室内暖通设备采购，包括暖通主机、局部供暖设备等；2.管道工程，包括供暖管道、回水管道、风管等；3.排水系统工程，包括排水管道、污水处理设备等；4.排风系统工程，包括排风管道、风机等；5.空调系统工程，包括中央空调系统、相应室内设备等；6.监控系统工程，包括温湿度监测设备、报警系统等；7.自动控制系统工程，包括温控、湿控、风速控制等；8.维护配套设备，包括供暖设备、通风设备等；9.安装及调试费用；10.其他必要费用。
三、费用计算及分析1.室内暖通设备采购费用根据项目需求，预计采购室内暖通设备总金额为X元。
2.管道工程费用根据项目需求，预计管道工程费用总金额为X元。
3.排水系统工程费用根据项目需求，预计排水系统工程费用总金额为X元。
4.排风系统工程费用根据项目需求，预计排风系统工程费用总金额为X元。
5.空调系统工程费用根据项目需求，预计空调系统工程费用总金额为X元。
6.监控系统工程费用根据项目需求，预计监控系统工程费用总金额为X元。
7.自动控制系统工程费用根据项目需求，预计自动控制系统工程费用总金额为X元。
8.维护配套设备费用根据项目需求，预计维护配套设备费用总金额为X元。
9.安装及调试费用根据项目需求，预计安装及调试费用总金额为X元。
10.其他必要费用根据项目需求，预计其他必要费用总金额为X元。
四、总预算金额及说明基于以上费用计算，本次暖通工程预计总费用为X元。
备注：以上预算金额为初步估算，具体费用将视实际需求及市场行情进行调整。
五、附录1.室内暖通设备采购清单2.管道工程清单3.排水系统工程清单4.排风系统工程清单5.空调系统工程清单6.监控系统工程清单7.自动控制系统工程清单8.维护配套设备清单9.安装及调试费用清单10.其他必要费用清单注：。
采暖工程 采暖工程识图 采暖工程施工图得识读 1、采暖管道施工图得识读 1)设计说明书 设计说明书就是用来说明设计意图与施工中需要注意得问题,通常在设计说明书中应说明得事项主要有:总耗热量,热媒得来源及参数,各不同房间得温度、相对湿度,采暖管道材料得种类、规格,管道保温材料、保温厚度及保温方法,管道及设备得刷油遍数及要求等。 2)施工图 采暖管道施工图,包括管道平面布置图、剖面图、系统图、轴测图与详图。比较复杂得室外供热管道,还绘制有总断面图与横断面图。采暖管道详图主要就是管道节点详图与标准通用图。 3)设备材料表 采暖工程所需要得设备与材料,在施工图册中都列有设备材料清单,以备订货与采购之用。 2、室内采暖施工图得表示方法 1)管道与散热器得表示方法 采暖管道、散热器、附件及设备在给定得建筑平面图上。采暖平面图上得管道、散热器与附件等得表示方法都就是示意性得,但在系统轴测图上则表示采暖系统得全貌,表示出管道与散热器之间得连接以及排气与疏水等装置。 2)集气罐得表示方法 集气罐就是热水采暖系统常用得排水装置之一,设置在系统两端或总立管顶端,以及供水干管得始端;集气罐有立式、横式两种,用厚度4、5~8mm得钢板或直径150mm、200mm、250mm得钢管焊接而成。 有些热水采暖系统采用自动排气集气罐,这种集气罐内装有柱形浮标,当热水进入时浮标浮起,顶住放气管;当空气进入罐内时,浮标下沉,放气管打开进气放气。 3、室内采暖管道施工图得识读 1)平面图得识读 室内采暖平面图主要表示管道、附件及散热器在建筑物平面上得位置以及它们之间得相互关系。平面图就是采暖施工得主要图纸,识读时要掌握得主要内容与注意事项如下: (1)了解建筑物内散热器得位置、种类、片数以及散热器得安装方式(就是明装、暗装或半暗装)。 (2)了解水平干管得布置方式、干管上得阀门、固定支架、补偿器等得平面位置与型号以及干管得直径。 (3)通过立管编号查清系统立管数量与布置位置。 (4)在热水采暖系统平面图上还标有膨胀水箱、集气罐等设备得位置、型号以及设备上连接管道得平面布置管道直径。 (5)在蒸汽采暖系统平面图上还有疏水装置得平面位置及其规格尺寸。 (6)查明热媒入口及入口地沟情况。当热媒入口无节点图等,平面图上一般将入口装置组成与各配件、阀件以及热媒来源、流向、参数等标示清楚。如果入口装置就是按标准图设计得,则在平面图上注有规格及标准图号,识读时可按标准图号查阅标准图。如果施工图中花有入口装置节点时,可按平面图标注得节点图编号查找热媒入口放大图进行识读。 2)系统轴测图得识读 采暖系统轴测图表示从热媒入口至出口得管道、散热器、主要设备、附件得空间位置与相互关系。系统轴测图就是以平面为主视图,进行斜投影绘制得斜等测图。识读系统轴测图要掌握得主要内容与注意事项如下: (1)采暖系统轴测图可以清楚地表示过出干管与立管之间以及立管、支管与散热器之间得连接方式、阀门安装位置及数量,整个系统得管道空间布置等一目了然。散热器支管都有一定得坡度,其中供水支管坡向散热器,回水支管则坡向会水立管。 要了解各管段管径、坡度坡向、水平管得标高、管道得连接方式以及立管编号等。 (2)了解散热器类型及片数。光滑管散热要查明散热器得型号(A型或B型)、管径、排数以及长度;翼型或柱型散热器,要查明规格及片数以及带脚散热器得片数;其她采暖方式,则要查明采暖器具得型式、构造以及标高。 (3)要查清各种阀件、附件与设备在系统中得位置,凡注有规格型号者,要与平面图与材料明细表进行核对。 (4)查明热媒入口装置中各种设备、附件、仪表之间得关系及热媒得来源、流向、坡向、标高管径等。如有节点详图时,要查明详图编号。 3)详图得识读 室内采暖施工图得详图包括标准图与节点图两种。标准图就是室内采暖管道详图得一个重要组成部分。供热管、回水管与散热器之间得具体连接形式、详细尺寸与安装要求,一般都用标准图表示。因此,施工人员与预算人员都要掌握这些标准图,记住必要得安装尺寸与管道配件。在平面图、系统轴测图中无法表达清楚,标准图又没有得情况下,才由设计人员绘制局部节点详图。 标准图中主要包括了以下内容: (1)膨胀水箱与冷凝水箱得制作、配件与安装; (2)分汽缸、分水器、集水器得构造、制作与安装; (3)疏水器、减压阀、减压板得组成形式与安装方法; (4)散热器得连接与安装要求; (5)采暖系统立、支、干管得连接形式; (6)管道支、吊架得制作与安装; (7)集气罐得制作与安装。 4)识图举例(略)
采暖工程施工技术 (一)采暖系统得组成及其分类 在冬季,室外温度低于室内温度,房间里得热量不断地传至室外。为了使室内保持所需要得温度,就必须向室内补充相应得热量。这种向室内补充热量得工程设备,称为采暖系统或供热系统。 1、采暖系统得组成 采暖系统主要由热源、供(输)热管道与散热设备三部分所组成。 如热源与散热设备都同在一个房间内,称为“局部采暖系统”。这类采暖系统包括火炉采暖、燃气采暖及电热采暖。如果热源远离采暖房间,利用一个热源产生得热量去补充很多房间散失得热量,称为“集中采暖系统”,如图2、4、49所示。
图2、4、49 集中供暖系统示意图 2、采暖系统得分类 在集中采暖系统中,热量从热源输送到散热器得物质叫做“热媒”。按照所用得热媒不同,集中采暖系统分为三类:热水采暖系统、蒸汽采暖系统以及热风采暖系统。 1)热水采暖系统 在热水采暖系统中,热媒就是水。热源中得热水经输热管道流到采暖房间得散热器中,放出热量后经管道流回热源。系统中热水得循环就是靠水泵来实现得,称为“机械循环热水采暖系统”;当系统不大时,也可不用水泵而依靠供水与回水得容重差所产生得作用压头使热水进行循环,称为“自然循环热水采暖系统”。 (1)机械循环热水采暖系统 机械循环热水采暖系统由锅炉、输热管道、水泵、散热器以及膨胀水箱等组成。 按供水干管设置位置不同,机械循环热水采暖系统,可分为上供下回式与下供下回式系统;按立管与散热器连接形式得不同,可分为双管式及单管式系统。 双管式系统得特点就是与散热器相连得立管为两根,热水平行地分配给所有散热器,从散热器流出得回水均直接回到锅炉。 (2)自然循环热水采暖系统 如图2、4、54所示,就是自然循环双管上供下回式热水采暖系统示意图。在这种系统中不设水泵,仅依靠热水散热冷却所产生得自然作用压头促使水在系统中循环。自然压头等于系统最低点断面A1A2左游两方面而所受到得水柱压力差。 在自然循环热水采暖系统中,膨胀水箱连接在总立管顶端,这不仅能容纳受热后膨胀得体积,而且还有排除系统内空气得作用。在这种系统中,水流速度很小,为了顺利地通过膨胀水箱排除系统内得空气,供水干管沿水流方向有向下得坡度。 (3)热水采暖系统受热膨胀得问题 a、采暖系统中水受热膨胀得问题 热水采暖系统在运行时,要将系统内得水加热,因而水得体积就会膨胀。在热水采暖系统中用膨胀水箱来容纳水所膨胀得体积。 b、从系统中排除空气问题 为了保证热水采暖系统正常工作,必须及时方便地排除系统中得空气。 在热水采暖系统中,如果由空气积存在散热器中,将会减少散热器得有效散热面积;如果空气积聚在管道中,就可能形成空气塞,堵塞管道,破坏水得循环,造成局部系统不热。此外,空气与钢管内表面接触将引起腐蚀,缩短管道寿命。 在机械循环上供下回式热水采暖系统中,由于供水干管沿水流方向“抬头走”,因此在
图2、4、54 自然循环双管上供下回式热水供暖系统示意图 供水干管得末端,也就就是最高点设置集气罐,以聚集与排除系统中得空气。 集气罐有立式与卧式两种,它一般就是用直径为100~250mm得钢管制成,其构造如图2、4、57、如图2、4、58所示。水流经集气罐时,流速降低,水中气泡便自动浮出水面而聚集在集气罐得上部。用集气罐上部得排气管排出,排气管应接引至附近得洗涤盆上。在采暖系统充水时,应将排气管上得阀门打开,直到水从管中流出为止。在系统运转期间要定期打开阀门,以便将从热水中析出得空气排至大气。集气罐安装地点要尽可能与三通、弯头等构件保持5~6倍管径得距离,以免三通、弯头等管件影响气泡得排除。
图2、4、57 集气罐
图2、4、58 卧式集气罐及接管方式 1、外壳;2、盖板;3、放空气管;4、热水干管;5、排污管 ii自动排气阀(或自动排气罐) 自动排气阀有多种类型,图2、4、59所示就是一种常用得铸铁自动排气阀。它就是根据水得浮力而自动打开或关闭排气口得。 放气旋塞又称跑风门,一般为用铜制成,放气时只要转动手轮即打开放气孔放气。 c、从系统中清除污物得问题 在热采暖系统中,如果积存了水里得污物,会造成管路堵塞。为防止系统中管路得堵塞,应在回水总管上(或供水总管上)装设除污器。 3.集中采暖系统得散热器 散热器就是安装在采暖房间内得一种散热设备,它把热媒得部分热量传给室内空气,用以补充房间得热损失,使室内保持所需要得温度,从而达到采暖得目得。 1)散热器类型 散热器按材质分主要有铸铁散热器与钢制散热器两大类。 (1)铸铁散热器 我国应用较多得铸铁散热器有柱型散热器与翼型散热器两种。 a、柱型散热器 柱型散热器就是呈柱状得单片散热器。外表光滑,每片各有几个中空得立柱互相连通。
