采暖工程施工工程施工工艺

第1篇1.1 工程名称：XX项目给排水采暖工程1.2 工程地点：XX市XX区XX街道1.3 工程规模：总建筑面积约XX万平方米，地上XX层，地下XX层。

1.4 工程内容：给排水、采暖、通风与空调、消防、电气等。

1.5 工程特点：本工程地处市中心，周边环境复杂，施工场地狭小，工期紧，质量要求高。

二、施工组织设计2.1 施工队伍本工程由XX建筑集团有限公司负责施工，施工队伍具备丰富的施工经验，具备相应的资质和业绩。

2.2 施工进度计划根据工程特点和施工条件，制定以下施工进度计划：1）给排水工程：预计工期为XX个月。

2）采暖工程：预计工期为XX个月。

3）通风与空调工程：预计工期为XX个月。

4）消防、电气工程：预计工期为XX个月。

2.3 施工资源配置1）人员配置：根据工程特点和施工要求，合理配置施工人员，确保施工质量。

2）设备配置：根据施工进度和工程量，配置足够的施工设备，确保施工顺利进行。

3）材料配置：根据施工进度和工程量，合理配置材料，确保材料供应。

三、给排水工程3.1 施工方案1）给水系统：采用自来水管道，管道材质为镀锌钢管，管道连接方式为焊接。

2）排水系统：采用污水管道，管道材质为PVC-U排水管，管道连接方式为热熔连接。

3）消防系统：采用消防水池、消防水泵、消防管道等设备，确保消防用水充足。

3.2 施工要点1）管道安装：严格按照设计要求进行，确保管道安装平整、牢固。

2）管道焊接：采用电弧焊，确保焊接质量。

3）管道试压：管道安装完成后，进行试压，确保管道无泄漏。

4）管道防腐：管道安装完成后，进行防腐处理，提高管道使用寿命。

四、采暖工程4.1 施工方案1）采暖系统：采用集中供暖，供暖介质为热水。

2）采暖管道：采用钢管，管道连接方式为焊接。

3）散热器：采用铸铁散热器，散热器安装方式为挂墙式。

4.2 施工要点1）管道安装：严格按照设计要求进行，确保管道安装平整、牢固。

2）管道焊接：采用电弧焊，确保焊接质量。

采暖通风工程一、碳钢通风管道1、风管制作1）对于镀锌板风管的制作,其规格多、工程量大，为了节约成本，提高工作效率，不仅要对图纸进行仔细完全的消化，而且在购料前还考虑到材料的合理利用，为此，采用定尺购料，减少边角余料。

2)定尺板料完成后，便可进行风管的成型制作,先将板料在咬口机上折边，然后再划线进行折方，最后合缝成型。

风管壁厚小于1。

2mm、截面大边尺寸小于1。

5米的,均采用一条合缝，联合角咬口。

单节风管在上法兰之前，必须检查截面尺寸，防止风管的扭曲，以及组对后风管的整体扭曲.风管法兰之间的联接,对于镀锌板风管，采用翻边铆接.3)风管的翻边宽度应为6~9mm，不允许超过联接螺栓孔,铆钉必须用镀锌铆钉，铆钉间距100~150mm，风管法兰应保证平行，且垂直风管的轴线，风管翻边应平整，有裂缝的地方应涂密封胶。

4）为避免矩形风管变形和减少系统运行时管壁振动而产生噪声需进行风管加固，当矩形风管大边长≥630mm时、保温风管大边长≥800mm时、风管长度大于1250mm时，均应采取加固措施，用扁钢、角钢加固,以保证风管壁的强度。

2、风管安装1）风管吊装前，其单节之间的组对工作尤为重要.组对前应先确定风管的组对场地，一般选在风管安装位置的正下方，以避免组对好的风管来回搬运所产生的变形,组对现场必须打扫干净.将制作合格的单节风管运至现场,按编号顺序进行组对,联接时送风管所采用的法兰密封垫选用3～5mm闭口密封海绵橡胶片。

2）风管安装前，应清除内外杂物，并做好清洁和保护工作，现场风管接口的配置,不得缩小其有效截面.洁净区风管安装时要检查风管洁净,安装完成及时进行密封保护。

3）连接法兰的螺栓应均匀拧紧，其螺母宜在同一侧；风管接口的连接应严密、牢固。

风管法兰的垫片材质应符合系统功能的要求，垫片不应凸入管内，亦不宜突出法兰内外.4）柔性短管的安装，应松紧适度，无明显扭曲；可伸缩性金属或非金属软风管的长度不宜超过2m，并不应有死弯或塌凹。

采暖系统安装施工方案及工艺方法一、施工工艺安装准备→制加工→干管安装→管道试压→立管安装→支管安装→系统试压→管道防腐保温。

二、施工方法1、热镀锌钢管安装（1）材料要求室外采暖管采用热镀锌钢管，丝扣或法兰连接焊接部位做防腐处理。

在购进管材和管件时，应具有质量合格证和明显标志的产品规格及生产厂名称。

用于采暖系统的镀锌钢管的管材及管件，一定要有卫生检验部门的检验报告或认证文件。

（2）管道预制加工按设计图纸要求画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做标记，按标记分段量出实际安装的准确尺寸，记录在草图上，按草图测量的尺寸进行管段预制加工。

镀锌钢管切管应采用金属锯，套丝应采用自动套丝机，压槽应采用专用滚槽机，弯管应采用弯管机冷弯。

（3）管道安装顺序一般先地下后地上，先大管后小管，先立管后支管。

（4）埋地管道安装埋地管道的敷设，应在未经扰动的原土或在土建回填土夯实后重新开挖，严禁在回填土之前或未经夯实的土层中铺设。

埋地管道安装应注意的问题：①埋地近户管穿外墙处，孔洞高度一般管顶以上的净高不宜小于100mm。

②埋地干管的铺设应有0.002～0.005的坡度坡向室外泄水装置。

③埋地镀锌钢管的管件，应做外防腐处理。

当设计无具体要求时可刷环氧树脂类油漆或按热沥青三油二布做法处理。

④给水引入管与排水排出管的水平间距不得小于1m。

室内埋地给水干管与排水管道平行敷设时，两管间最小水平间净距不得小于500mm。

（5）立管安装立管安装前，应先清除立管甩头处阀门或连接件的临时封堵物、污物和泥砂等。

立管管明装部位应远离热源，无遮挡或隔热或隔热措施的立管与热源的距离不得小于400mm，不能满足此要求时应采取隔热措施。

布置在管井中的立管，应在立管上引出支管的三通配件处设固定支承点。

排水立管的始端应安装可拆卸的连接件（活接头）。

安装立管时，应及时将立管卡牢，以防止立管位移，或受外力作用而产生弯曲及变形。

暖气工程第一条、原暖气系统的拆卸一、原暖气系统的拆卸注意事项原暖气系统的拆卸必须采用工人手工拆除，搬运过程中有些设备不方便使用，要采用人工搬运方式，同时设专门人员对拆卸搬运过程进行监督，以免造成人身伤害。

室外部分暖气管网改造施工时要设立警示带或其他标志。

楼内人员活动频繁，为防止造成人身伤害，需要放置安全警示牌等以示提醒，同时采取一定的遮挡措施，以免管件机具等倾斜、掉落砸伤楼内办公人员。

管件、机具等要轻拿轻放，以免出现噪音，影响楼内人员正常办公。

施工过程中的管件、机具要轻拿轻放，必要时需要在墙壁、地面上铺设遮挡物，以防止管件、机具等放置、移动过程中对墙壁及楼地面造成破坏。

施工时间根据现场办公人员在场时间确定，办公人员不在场时不得施工，在场时方可施工。

因办公人员不在场导致的施工进度延缓，要在其余时间加班加点完成。

二、拆除原暖气系统改造部分（室外采用气割，室内采用机械切割）为防止对办公环境等造成破坏，室内原有暖气系统尽量采用手工拆除方法，为加快施工进度，暖气片加切断阀和旁路可在各楼层同时进行。

涉及吊顶拆除应尽量避免造成大的破坏，以便于后期恢复。

拆除过程中应注意人身安全，避免立管倾斜、掉落，散热器砸伤工人及其他人员。

同时对周围物品做好保护措施。

拆除下来的管道、暖气罩、散热器等需整齐码放到指定地点。

第二条、管道安装一、管道安装准备（一）卡架安装本工程部分干管采用挂式安装方法，按改造要求和规定间距安装，挂线作为卡架安装的基准线。

吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。

安装托架上的管道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。

（二）管道安装根据主要机具需用量计划和进场时间，做好机具设备的购置、安装和调试工作，保证施工正常使用。

材料设备进场后,首先由材料员进行数量检验，然后由技术质量人员进行技术性能确认,填写材料设备进场检验记录。

1、干管安装干管的各部件和管段已加工制作完毕，并已适当的组装在一起，按改造要求进行就位安装，干管安装完毕后进行阶段性的管道压力试验，试验压力0-1.6MPa，然后进行该管段的防腐和保温工作。

供暖工程采暖工程施工方案一、前期准备工作1.1 项目概述本项目为甲方新建办公楼采暖工程，需对整栋建筑进行供暖系统的安装和调试。

建筑总面积为2000平方米，建筑结构以钢混结构为主。

需满足室内温度稳定在18-24摄氏度，满足用户对于舒适度和节能的需求。

1.2 施工组织架构为了保障施工进度和质量，施工方案将由以下部门组成：- 项目经理部：负责统筹、协调和监督整个施工过程。

- 设计部：负责对设计方案进行审核和调整。

- 施工部：负责具体的施工操作。

- 质检部：负责对施工过程进行质量检验和验收。

1.3 人员配备本项目需要配备的人员如下：- 项目经理：1人- 工程师：2人- 技术员：3人- 施工人员：20人- 安全员：2人1.4 施工材料和设备准备本项目所需的施工材料和设备包括：供暖管道、散热器、阀门、泵及其他安装所必需的辅助设备和工具等。

由于本项目需求较大，我们将提前采购，确保施工进度。

1.5 安全生产和文明施工为了确保施工安全和环保，我们将制定相关的安全生产措施和文明施工管理制度，并进行专门培训，以保障施工人员的安全和建筑环境的整洁。

二、施工方案2.1工程施工流程（1）项目立项项目经理部审核并批准本项目的工程立项，确定项目施工的总体流程和计划。

（2）现场布置项目经理部根据施工图纸和现场实际情况，组织设计师、施工人员对施工场地进行布置。

（3）土建施工进行供暖系统的管道敷设和散热器的安装，施工过程应符合设计要求和相关规范标准。

（4）设备安装安装供暖泵、锅炉等设备，并进行调试。

（5）连接管道和阀门进行管道连接、阀门安装和测试。

（6）设备调试对供暖设备进行调试，确保设备运行稳定、安全。

2.2工程施工技术要求（1）供暖管道的敷设应符合相关规范标准，管道间距应合理并能够保证后期的维护检修。

（2）散热器的安装位置应符合设计要求，保证室内温度均匀分布。

（3）供暖设备的安装及调试需由资深技术人员进行，确保设备运行稳定、安全。

采暖工程施工工艺详解与施工要求一、工程前期准备对于采暖工程的施工来说，前期的准备工作至关重要。

施工方首先需要对施工区域进行勘测和测量，明确施工范围和施工条件。

同时，要对施工所需的各种设备和材料进行准备，确保施工过程的顺利进行。

1. 勘测与测量施工方需要对施工区域进行详细勘测和测量，确定采暖设备的摆放位置和管道敷设的路线。

勘测包括地形地貌、建筑结构和场地环境等方面的调查，以便确定施工的具体方案。

测量则是为了确定各种设备和管道的尺寸和布置位置，确保施工的准确性和安全性。

2. 设备与材料准备在开展采暖工程施工前，施工方需要准备各种设备和材料。

设备主要包括锅炉、暖气片、管道等，而材料则包括钢管、塑料管、绝缘材料等。

施工方需要根据工程的具体需求，选择适合的设备和材料，并确保其质量和数量符合施工要求。

二、设备安装与调试设备的安装与调试是采暖工程施工的核心环节之一。

只有设备安装正确并且调试合理，才能保证采暖系统的正常运行和高效工作。

1. 锅炉安装对于锅炉的安装，施工方需要首先确定好锅炉的摆放位置。

锅炉应该摆放在通风良好、水源充足、稳定可靠的位置，同时要避免与其他设备和材料产生冲突。

安装过程中，要确保锅炉与管道之间的连接牢固可靠，不得出现漏水和漏气等问题。

2. 管道敷设管道敷设是采暖系统的重要组成部分。

在敷设过程中，施工方需要根据设计要求和勘测结果，合理布置管道的位置和线路。

管道敷设时应保证坡度适宜，避免出现阻塞和积水等问题。

同时，要注意管道与建筑结构的保护，以防止损坏。

3. 调试与试运行在设备安装完毕后，施工方需要对采暖系统进行调试和试运行。

调试过程中，要逐项检查各个设备的正常运行情况，包括锅炉、暖气片和管道等。

试运行则是为了验证采暖系统的工作效果和安全性能，确保系统可以正常供暖。

三、绝缘与保温处理绝缘与保温处理是采暖工程中的重要环节，直接影响到采暖系统的能耗和效果。

合理的绝缘与保温处理可以减少能量的损失，提高系统的热效率。

4、采暖安装工程：4.1镀锌钢管安装工艺标准：根据现场进度情况在适当的时候进入安装。

预先支架载好，根据实际尺寸，绘好草图，进行预制管道，尽可能减少在管道上上管件，焊死口。

管子预先调直，安装中断时应封闭敞口，设计要求加套管的在安装过程中加好套管，管道安装结束后，裁好立管支架，进行支管安装，根据设计和设备的要求，预留好接口，上好堵，准备下一步工序的试压工作。

4.2管道的螺纹连接：制管件采用国际S311。

螺纹的规格应符合规范要求，管螺纹的加工采用套丝机套成。

1/2″--3/4″的管子可采用人工套丝，丝扣套完后，应清理管口，将管口保持光滑，螺纹断丝缺丝不得超过螺纹总数的10%。

连接应牢固，根部无外露油麻现象，根部外露螺纹不宜多于2～3扣，螺纹外露部分防腐良好。

4.3管道的法兰连接：管道与阀门等连接处均要求采用法兰连接。

法兰盘可分为平焊法兰，对焊法兰等，法兰选用成品。

法兰和管子中心线垂直，管口不得突出法兰密封面。

紧固法兰的螺栓使用前应刷润滑油，要对称交叉进行，分2～3次拧紧，螺杆露出长度不超过螺杆直径的1/2，螺母应在同一侧，法兰衬垫不得突进管内，法兰中间不得有斜垫和两个以上的衬垫。

给水引入管应有不小于0.003的坡度坡向室内外给水管网或阀门井；管道穿基础侧墙处设柔性防水套管，具体做法详见国际S312。

防腐：明设镀锌管外刷银粉两道，暗设镀锌管刷沥青两道。

保温：设于楼梯间、水箱间等非采暖房间内的给水管按设计要求做好保温，埋地热水管按土建专业图示做好保温。

管道敷设安装前应将内污物清理干净，严防焊渣等垃圾落入管内，对已安装好的管道，须包扎封口。

在与室外给水管道连接前，必须将室外管道冲洗，方可连接。

施工完毕,整个系统应进行静水压力试验。

生活给水部分压力为：0.6Mpa,以五分钟内压降不大于20Kpa，为合格。

室外干管（包括保温层）在地沟内的安装位置，其净距宜符合下列规定：与沟壁100～150mm 与沟底100～150mm与沟顶：不通行地沟50～100mm半通行和通行地沟200～300mm室内管道的安装，管径小于或等于32 mm，宜丝接，大于32 mm 宜焊接或法兰连接；散热器支管应有坡度在吊顶内的管道保温应符合有关规范规定。

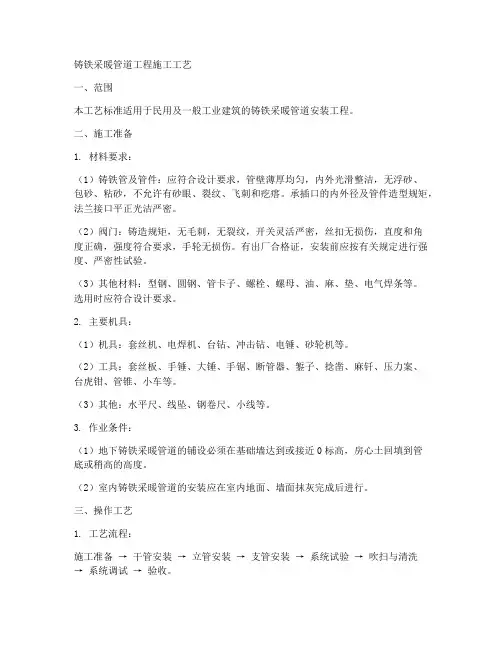

铸铁采暖管道工程施工工艺一、范围本工艺标准适用于民用及一般工业建筑的铸铁采暖管道安装工程。

二、施工准备1. 材料要求：（1）铸铁管及管件：应符合设计要求，管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，不允许有砂眼、裂纹、飞刺和疙瘩。

承插口的内外径及管件造型规矩，法兰接口平正光洁严密。

（2）阀门：铸造规矩，无毛刺，无裂纹，开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。

有出厂合格证，安装前应按有关规定进行强度、严密性试验。

（3）其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。

选用时应符合设计要求。

2. 主要机具：（1）机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮机等。

（2）工具：套丝板、手锤、大锤、手锯、断管器、錾子、捻凿、麻钎、压力案、台虎钳、管锥、小车等。

（3）其他：水平尺、线坠、钢卷尺、小线等。

3. 作业条件：（1）地下铸铁采暖管道的铺设必须在基础墙达到或接近0标高，房心土回填到管底或稍高的高度。

（2）室内铸铁采暖管道的安装应在室内地面、墙面抹灰完成后进行。

三、操作工艺1. 工艺流程：施工准备→ 干管安装→ 立管安装→ 支管安装→ 系统试验→ 吹扫与清洗→ 系统调试→ 验收。

2. 安装准备：（1）根据设计图纸和施工方案，明确管道的走向、管件的型号和数量、阀门的位置等。

（2）检查管道、管件、阀门等材料的质量，确保符合要求。

（3）准备所需的机具和工具，检查其性能是否良好。

3. 干管安装：（1）按照设计图纸，标定干管的走向和高度，用铅垂线和水平尺测量，确保管道安装水平。

（2）在干管的起点、终点、变径处、阀门处设置支吊架。

（3）将铸铁管与管件承插接口插入，采用青麻、油麻缠绕，用专用胶泥涂抹接口，确保接口严密。

（4）固定管道，用管卡子或吊架固定，管道间距均匀。

4. 立管安装：（1）根据设计图纸，标定立管的走向和高度，用铅垂线和水平尺测量，确保管道安装垂直。

（2）在立管的起点、终点、变径处、阀门处设置支吊架。

第1篇一、工程概况本项目位于我国某城市，总建筑面积为XX万平方米，包括住宅楼、办公楼、商业楼等。

根据项目设计要求，采用集中供暖系统，以满足冬季室内温度需求。

本方案旨在详细阐述采暖工程施工的各个环节，确保工程质量和进度。

二、施工准备1. 组织准备（1）成立采暖工程施工项目部，明确项目经理、技术负责人、施工负责人等岗位人员职责。

（2）组织施工人员、技术人员进行技术交底，确保施工人员熟悉施工图纸、技术规范和施工工艺。

（3）对施工人员进行安全教育培训，提高安全意识。

2. 材料准备（1）管道材料：包括钢管、保温材料、阀门、弯头等。

（2）设备材料：包括锅炉、换热器、水泵、阀门等。

（3）其他材料：包括电线、电缆、防腐材料等。

3. 施工机械准备（1）管道加工设备：包括切割机、弯管机、焊接机等。

（2）设备安装设备：包括吊车、叉车、电动工具等。

（3）检测设备：包括压力表、温度计、流量计等。

三、施工工艺1. 管道安装（1）管道铺设前，应先进行现场测量，确定管道走向和位置。

（2）管道焊接采用双面焊，确保焊接质量。

（3）管道安装应按设计要求进行，确保管道坡度、间距符合规范。

（4）管道安装后，进行试压检测，确保管道无泄漏。

2. 设备安装（1）锅炉安装前，应检查设备外观、尺寸、质量等是否符合要求。

（2）设备安装应按厂家说明书进行，确保安装正确、牢固。

（3）设备安装后，进行调试和试运行，确保设备运行正常。

3. 控制系统安装（1）控制系统安装前，应检查设备外观、尺寸、质量等是否符合要求。

（2）控制系统安装应按设计要求进行，确保安装正确、牢固。

（3）控制系统安装后，进行调试和试运行，确保系统运行正常。

四、施工质量控制1. 材料质量（1）材料进场前，应进行抽样检验，确保材料质量符合要求。

（2）材料进场后，应进行分类存放，防止材料受潮、变质。

2. 施工质量（1）施工过程中，严格执行施工规范和质量标准。

（2）施工过程中，加强质量检查，发现问题及时整改。

采暖工程施工方案及工艺方法一、引言采暖工程施工是确保建筑物内部温暖舒适的重要环节。

为了实现高效能、低能耗的采暖系统，合理的施工方案和科学的工艺方法是至关重要的。

本文将从施工方案和工艺方法两方面对采暖工程进行探讨。

二、施工方案1. 设计方案评审在开始施工前，需要对设计方案进行评审，确保设计方案的合理性和可行性。

评审内容包括：采暖系统的类型、供热方式、供热介质选择、主体结构布置、管道布置等。

评审目的是确保施工方案符合实际需求，并能够提高能源利用率，降低能耗。

2. 材料选用在施工过程中，材料的选用直接关系到采暖系统的性能和使用寿命。

首先，选用具有优异的导热性能和耐高温性能的材料，如优质不锈钢、铜管等。

其次，选用耐腐蚀性好、抗老化性能强的材料，以延长系统的使用寿命。

3. 施工组织与管理为了保证施工的顺利进行，需要科学合理地组织和管理施工过程。

施工组织方面，要根据施工任务和时间进度合理安排施工流程，并组织人员进行施工。

施工管理方面，要严格按照施工设计要求进行施工，并进行质量检查和验收，确保施工质量。

4. 安全施工在采暖工程施工过程中，安全是首要考虑的因素。

施工单位需要制定完善的安全施工方案，并对施工人员进行安全培训。

同时，在施工现场设置安全警示标志，保证施工人员的安全。

三、工艺方法1. 管道敷设采暖管道的敷设是采暖工程的核心环节。

在敷设管道时，要根据设计要求和建筑结构合理布置管道的线路和位置。

同时，要注意管道的保温措施，以减少能量的散失。

在敷设过程中，要保证管道的坡度和弯曲半径符合要求，避免管道漏水和堵塞。

2. 辅助设备选择和安装除了管道外，采暖工程还包括一系列辅助设备，如泵、阀门、调节阀等。

在选择和安装这些设备时，要考虑其性能和使用寿命，确保其能够正常运行，并满足采暖系统的需求。

同时，在安装过程中要按照相关规范进行操作，保证安全可靠。

3. 试压和调试在采暖工程施工完成后，需要进行试压和调试工作。

试压是为了检测管道系统是否存在泄漏，并进行修补；调试是为了调整系统参数，确保采暖系统能够正常运行。

采暖工程施工方案1 施工顺序安装准备→预制加工→卡架安装→干管安装→立管安装→水平埋地管安装→暖气片安装→支管安装→试压→冲洗→防腐→保温→调试2 安装准备⑴认真熟悉图纸，配合土建施工进度，预留槽洞及予埋件。

⑵按设计图纸画出管路的位置.管径.预留口.坡向.卡架位置等施工草图，包括干管起点.末端和拐弯.节点.预留口.坐标位置等。

3 干道安装⑴干管安装应从进户开始，安装前，先按要求预制好管道，按编号依次排开，清扫好管膛，在丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣，安装完后找直找正，复核甩口的位置.方向及变径无误。

清除麻丝，所有管口要加好临时丝堵。

⑵波纹伸缩节应按要求位置安装好导向支架和固定支架。

分别安装好阀门.自动排气阀。

⑶管道安装完，检查坐标.标高.预留口位置和管道变径等是否正确，然后找直，用水平尺校对复核坡度，调整合格后，再调整吊卡螺栓U型卡，使其松紧适度，平正一致。

⑷摆正或安装好管道穿结构处的套管，填堵洞口，预留口处应加好临时管堵。

4 立管安装⑴核对各层预留孔洞位置是否垂直，吊线.剔眼.栽卡子。

将预制好的管道按编号顺序运到安装地点。

⑵安装前有钢套管的先穿到管上，按编号从第一节开始安装。

按要求预制好管道，按编号依次排开，清扫好管膛，在丝扣连接管道上抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣，安装时控制好管道之间及离墙的距离，复核甩口的位置.方向及变径无误。

清除麻丝，所有管口要加好临时丝堵。

⑶检查立管的每个预留口标高.方向.半圆弯等是否准确.平正。

将事先栽好的管卡子松开，把管子放入管卡内拧紧螺栓，用吊杆.线坠从第一节管开始找好垂直度，保证管道之间及距离墙的距离在允许的偏差范围内，扶正钢套管。

最后填堵孔洞，预留口必须加好临时丝堵。

5 楼层水平管道安装楼层水平管道采用PPR管道（埋混凝土内），管道安装要求同冷水。

6 散热器安装⑴散热器选用钢制双塔散热器,卧室.客厅型号为GZT6-10/18-1.5 T=52°C温差下散热量为229W/片，卫生间采用专用散热器，厨房.卫生间内选用SCTW57-120-1.5型卫浴专用散热器,设计温差下散热量为980W/组。

采暖工程主要施工方法或方案1概况1、住宅采暖采暖供回水由室外热力管网提供，供回水温度为80/60°C。

采暖系统连接最低点散热器的工作压力为0.6MPa。

采暖系统采用共用供、回水主立管的按户分环水平双管计量供热系统。

户内埋地管道采用对接焊铝塑复合管。

散热器：选用钢制散热器，型号为C22、C33。

2、高层住宅防排烟设计高层住宅首层至顶层前室采用外窗自然排烟，11层住宅地下层前室设自然通风。

高层住宅首层至顶层的防烟楼梯间采用自然排烟，地下层防烟楼梯间采用自然排烟。

十一层住宅楼地下层自行车库设机械排烟。

2采暖系统施工工艺流程新风、排风系统工艺流程3采暖系统施工工艺1、支吊架制作与安装1）标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。

按风管的中心线，找出吊杆敷设位置，单吊杆在风管中的中心线上，双吊杆可以按托架的螺孔间距或风管的中心线对称安装。

根据风管大小采用相应规格型钢。

2）全牙吊杆根据风管的安装标高适当截取。

露丝不能过长，以丝扣末端不超出10mm为准。

3）支吊架的固定采用以下几种方法：（1）膨胀螺栓法。

本方法适用于规格较小的风管支吊架的固定。

通过在楼板、梁柱上打膨胀螺栓固定支吊架。

（2）焊接法。

本方法适用于风管规格大，使用膨胀螺栓固定不能满足强度时，采用预埋件焊接固定支吊架。

4）对风管管线较长，安装支吊架时，先把两端的支吊架安好，再以两端的支吊架为基准，用拉线法找出中间支架的标高进行安装。

当水平悬吊的主、干风管长度超过20m时应设置固定支架，每个系统不少于1个。

立管管卡安装时，先把最上面的一个管件固定好，用线锤在中心处吊线，下面的管卡可按线进行固定。

5）风管安装时，支吊架间距应符合下表规定。

垂直安装时，支架间距不应大于3000mm，楼层间管段至少应有2个固定支架。

吊杆用圆钢制作，横担、抱箍可用槽钢、角钢或扁钢制作。

风管支吊架规格表风管支、吊架间距6）支、吊架安装应注意的问题：支、吊架的标高必须正确，如圆形风管管径由大变小，为保证风管中心线水平，支架型钢上表面标高，应作相应提高。

采暖工程施工方案和施工措施一、PE-RT塑料管的技术特性1、PE-RT塑料管成型加工技术特性：PE-RT塑料管属中密度聚乙烯，作为耐热聚乙烯，它在生产加工过程中无需交联，生产工艺简单、容易控制，管材质量稳定可靠。

PE-RT塑料管对加工设备的适用性较强，一般聚烯烃单螺杆挤出机均可完成PE-RT塑料管的成型加工。

PE-RT塑料管的加工温度范围不是很宽，其熔体温度一般控制在190℃左右，挤出机温度设定：160~200℃，管材生产时若温度过高，其熔体强度低，会影响其成型的稳定性。

管件的注塑成型一样应采取低温低压机理，要求冷却必须均匀。

其成型收缩率及成型后收缩率都比聚丙烯大。

在实际生产过程中应随时根据PE-RT塑料管的材料特性进行工艺参数的设定和调整。

2、PE-RT塑料管物理技术特性：（1)、优异的长期静液压(LTHS)性能：PE-RT塑料管是专门为采暖系统而设计的中密度乙烯－辛烯共聚物，不需交联，便能在高温高压下呈现优异的长期静液压性能。

其原因在于：它使用乙烯和辛烯作为共聚单体，通过适度的分子设计来控制其分子量和“链段”分布，从而达到了在无需交联情况下的耐高温性能。

（2)、优异的抗冲击性能：PE-RT塑料管是具有较高分子量的乙烯和辛烯共聚树脂，它特有的线性乙烯主链和辛烯短支链分支，使之具有优异的抗冲击性能。

（3)、优异的柔韧性：和其它管道相比，PE-RT塑料管管的弯曲半径为5倍的管材直径，PE-RT塑料管管在管道施工过程中可以通过盘卷和弯曲的方法，降低施工成本。

其特有的“应力松驰性能”和热熔连接方式可减少质量事故。

（4)、可回收性：在生产过程中产生的废弃边角料和不合格的管材和管件均可在制造商的企业内再次加工利用，不会对环境造成污染。

二、管材特点：1、不易造成室内污浊空气对流，地表温度高于室内上部温度，室温自下而上逐渐递减。

2、管材的弯曲性良好，施工方便：弯曲半径最小为5倍直径，弯曲部分的应力可以很快得到松弛，可避免在应力集中部位弯曲处出现水压冲击。

一、给排水与采暖工程施工工艺（一）室内给水系统的安装1、一般规定1、室内给水系统安装工程施工验收应符合国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002的有关规定。

2、给水管道必须采用与管材相适应的管件。

生活给水系统所涉及的材料必须达到饮用水卫生标准。

3、冷热水管道同时安装应符合下列规定：（1）上、下平行安装时热水管在冷水管上方；（2）垂直平行安装时热水管应在冷水管左侧。

2、施工准备（1）技术准备1、熟悉及审查设计图纸及有关资料，熟悉工程情况及相关技术要求；2、认真做好施工原始资料的调查分析；3、编制施工组织设计或施工方案，明确提出施工的范围、质量标准及施工注意事项，并根据工程现场实际情况制定合理施工工期，落实水电等动力来源；4、编制施工图预算和施工预算。

（2）材料要求室内给水管道必须采用与管材相适应的管件。

生活给水系统所涉及的材料必须达到饮用水卫生标准。

1、室内给水系统管材应采用给水铸铁管、镀锌钢管、给水塑料管、复合管。

2、建筑给水工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件、规格、型号及性能检测报告，应符合国家技术标准或设计要求。

进场时应做检查验收，并经监理工程师核查确认。

3、所有材料进场时应对品种、规格、外观等进行验收。

包装应完好，表面无划痕及外力冲击破损。

4、主要器具和设备必须有完整的安装使用说明书。

在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。

5、阀门安装前，应做强度和严密性试验。

试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。

对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。

6、管道上使用冲压弯头时，所使用的冲压弯头外径应与管道外径相同。

（3）主要机具1、机械：套丝机、台钻、电焊机、切割机、煨弯机、坡口机、滚槽机、试压泵等。

2、工具：工作台、套丝板、管子压力钳、钢锯弓、割管器、电钻、电锤、热熔连接工具、管子钳、手锤、活动扳手、套筒扳手、梅花扳手、链钳、弯管弹簧、管剪、扩圆器、捻凿、焊钳、氧气乙炔瓶、减压表、皮管、割炬、链条葫芦、钢丝绳、滑轮、梯子等。

第十节、采暖工程施工方案一、采暖钢管安装1、施工准备1.1管材：无缝钢管。

管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。

1.2管件：无偏扣、方扣、乱扣、断丝和角度不准确现象。

1.3阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。

有出厂合格证，安装前应按有关规定进行强度、严密性试验。

2、工艺流程：安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试3、安装准备：3.1认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。

3.2按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图，包括干管起点、末端和拐弯、节点。

预留口、坐标位置等。

3.3干管安装：3.3.1按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按环路分组编号，码放整齐。

3.3.2安装卡架，按设计要求或规定间距安装。

吊卡安装时，先把吊棍按坡向、顺序依次穿在型钢上，吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。

安装托架上的管道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。

3.3.3干管安装应从进户或分支路点开始，装管前要检查管腔并清理干净。

在丝头处涂好铅油缠好麻，一人在末端扶平管道，一人在接口处把管相对固定对准丝扣，慢慢转动入扣，用一把管钳咬住前节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露2～3扣，并清掉麻头依此方法装完为止（管道穿过伸缩缝或过沟处，必须先穿好钢套管）。

3.3.4制作羊角弯时，应煨两个75°左右的弯头，在联接处锯出坡口，主管锯成鸭嘴形，拼好后即应点焊、找平、找正、找直后，再进行施焊。

羊角弯接合部位的口径必须与主管口径相等，其弯曲半径应为管径的2.5倍左右。

3.3.5分路阀门离分路点不宜过远。

如分路处是系统的最低点，必须在分路阀门前加泄水丝堵。
