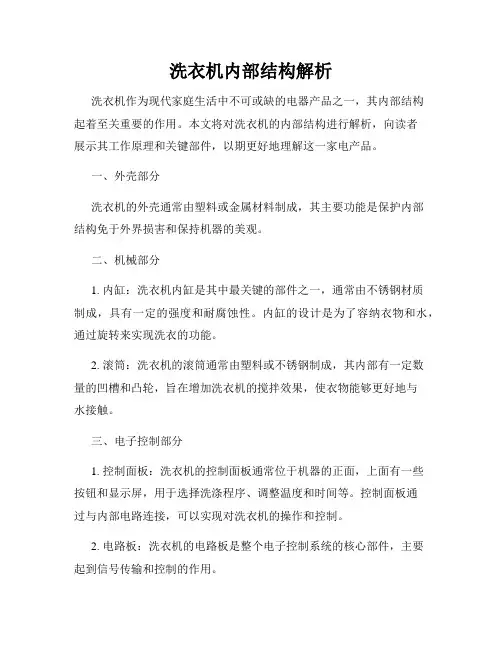

洗衣机内部结构解析洗衣机作为现代家庭生活中不可或缺的电器产品之一，其内部结构起着至关重要的作用。
本文将对洗衣机的内部结构进行解析，向读者展示其工作原理和关键部件，以期更好地理解这一家电产品。
一、外壳部分洗衣机的外壳通常由塑料或金属材料制成，其主要功能是保护内部结构免于外界损害和保持机器的美观。
二、机械部分1. 内缸：洗衣机内缸是其中最关键的部件之一，通常由不锈钢材质制成，具有一定的强度和耐腐蚀性。
内缸的设计是为了容纳衣物和水，通过旋转来实现洗衣的功能。
2. 滚筒：洗衣机的滚筒通常由塑料或不锈钢制成，其内部有一定数量的凹槽和凸轮，旨在增加洗衣机的搅拌效果，使衣物能够更好地与水接触。
三、电子控制部分1. 控制面板：洗衣机的控制面板通常位于机器的正面，上面有一些按钮和显示屏，用于选择洗涤程序、调整温度和时间等。
控制面板通过与内部电路连接，可以实现对洗衣机的操作和控制。
2. 电路板：洗衣机的电路板是整个电子控制系统的核心部件，主要起到信号传输和控制的作用。
四、供水和排水系统1. 进水阀：洗衣机进水阀用于控制水源的供给，通常位于洗衣机底部或背面。
它会根据洗衣程序的要求打开或关闭，以及控制水流的流量。
2. 排水管：洗衣机的排水管用于排放洗涤过程中的脏水。
排水管可以通过排水泵将水排放到下水道或排水盘中。
五、电机和减速器1. 电机：洗衣机电机是洗衣机核心组件之一，主要用于驱动滚筒的旋转和搅拌动作。
电机通常由无刷电机或普通电机组成。
2. 减速器：洗衣机减速器用于减低电机输出的高速转动，以适应滚筒的搅拌需求。
减速器通常由齿轮和传动带组成。
六、附件和功能部件1. 水位传感器：洗衣机的水位传感器用于检测水位的高低，在洗衣过程中控制进水量。
2. 加热器：一些洗衣机配备了加热器，用于加热水温，提高洗衣效果。
3. 洗衣液自动投放系统：一些高端洗衣机配备了洗衣液自动投放系统，可以根据衣物的数量和脏污程度自动投放适量的洗衣液。
总结：通过对洗衣机内部结构的解析，我们可以更好地了解洗衣机的工作原理和各个关键部件的作用。

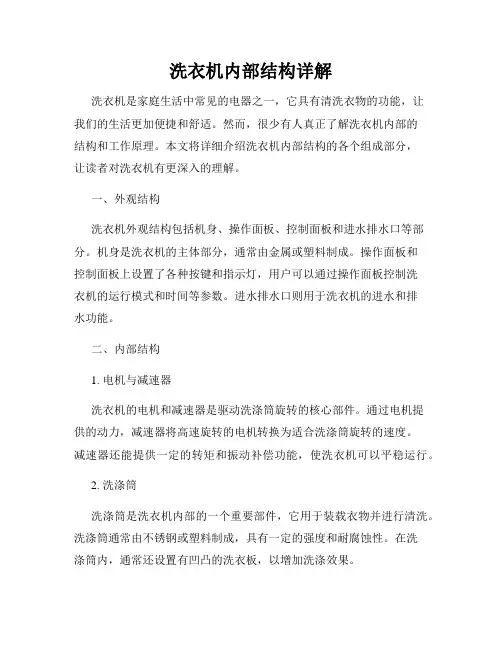

洗衣机内部结构详解洗衣机是家庭生活中常见的电器之一，它具有清洗衣物的功能，让我们的生活更加便捷和舒适。
然而，很少有人真正了解洗衣机内部的结构和工作原理。
本文将详细介绍洗衣机内部结构的各个组成部分，让读者对洗衣机有更深入的理解。
一、外观结构洗衣机外观结构包括机身、操作面板、控制面板和进水排水口等部分。
机身是洗衣机的主体部分，通常由金属或塑料制成。
操作面板和控制面板上设置了各种按键和指示灯，用户可以通过操作面板控制洗衣机的运行模式和时间等参数。
进水排水口则用于洗衣机的进水和排水功能。
二、内部结构1. 电机与减速器洗衣机的电机和减速器是驱动洗涤筒旋转的核心部件。
通过电机提供的动力，减速器将高速旋转的电机转换为适合洗涤筒旋转的速度。
减速器还能提供一定的转矩和振动补偿功能，使洗衣机可以平稳运行。
2. 洗涤筒洗涤筒是洗衣机内部的一个重要部件，它用于装载衣物并进行清洗。
洗涤筒通常由不锈钢或塑料制成，具有一定的强度和耐腐蚀性。
在洗涤筒内，通常还设置有凹凸的洗衣板，以增加洗涤效果。
3. 滚筒配重块由于洗衣机在工作时会产生振动，滚筒配重块的作用是平衡滚筒的重量，减少洗衣机的振动。
滚筒配重块通常位于洗涤筒的前后两端或侧面，通过固定在滚筒上的金属块或石灰块来实现。
4. 水位控制装置水位控制装置可以根据洗衣机内的水位情况自动控制水的进出。
在水位控制装置中，通常设置有感应器或开关，当水位达到设定值时，它会自动关闭进水阀门或打开排水阀门，从而达到控制水位的目的。
5. 进水阀与排水阀进水阀和排水阀是洗衣机的重要部件，用于控制水的流入和流出。
进水阀通常由电磁阀驱动，当水位低于设定值时，进水阀会自动打开，将水引入洗衣机；而排水阀则在洗涤完成后打开，将用水排出。
6. 控制电路板洗衣机的控制电路板上集成了各种电子元件和芯片，用于控制洗衣机的各个功能。
通过电路板上的程序和传感器，洗衣机可以实现各种洗涤模式的切换和时间的精确控制。
总结：洗衣机内部结构包括外观结构和内部组成部分，外观结构包括机身、操作面板、控制面板和进水排水口等；内部结构包括电机与减速器、洗涤筒、滚筒配重块、水位控制装置、进水阀与排水阀以及控制电路板等。

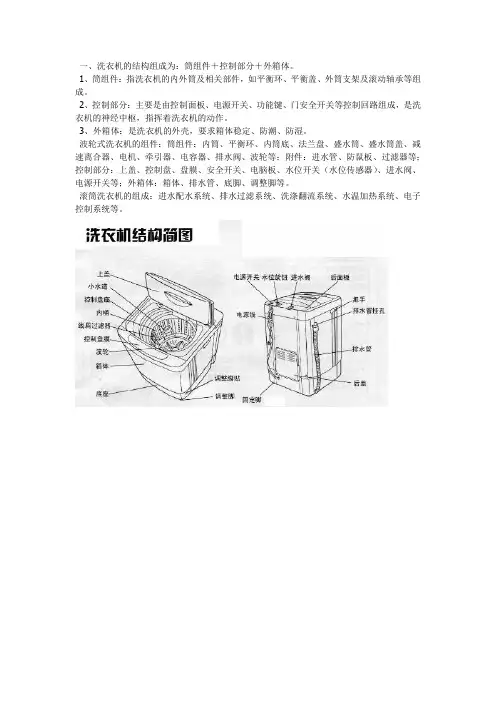

一、洗衣机的结构组成为：筒组件＋控制部分＋外箱体。
1、筒组件：指洗衣机的内外筒及相关部件，如平衡环、平衡盖、外筒支架及滚动轴承等组成。
2、控制部分：主要是由控制面板、电源开关、功能键、门安全开关等控制回路组成，是洗衣机的神经中枢，指挥着洗衣机的动作。
3、外箱体：是洗衣机的外壳，要求箱体稳定、防潮、防湿。

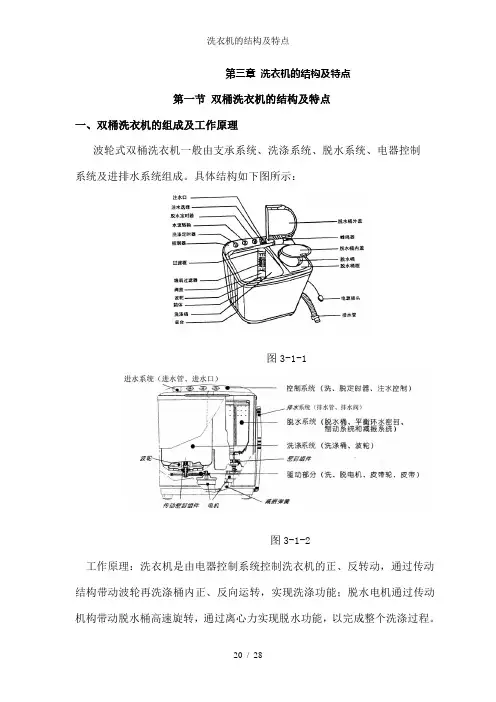

波轮式洗衣机的组件：筒组件：内筒、平衡环、内筒底、法兰盘、盛水筒、盛水筒盖、减速离合器、电机、牵引器、电容器、排水阀、波轮等；附件：进水管、防鼠板、过滤器等；控制部分：上盖、控制盘、盘膜、安全开关、电脑板、水位开关（水位传感器）、进水阀、电源开关等；外箱体：箱体、排水管、底脚、调整脚等。
滚筒洗衣机的组成：进水配水系统、排水过滤系统、洗涤翻流系统、水温加热系统、电子控制系统等。

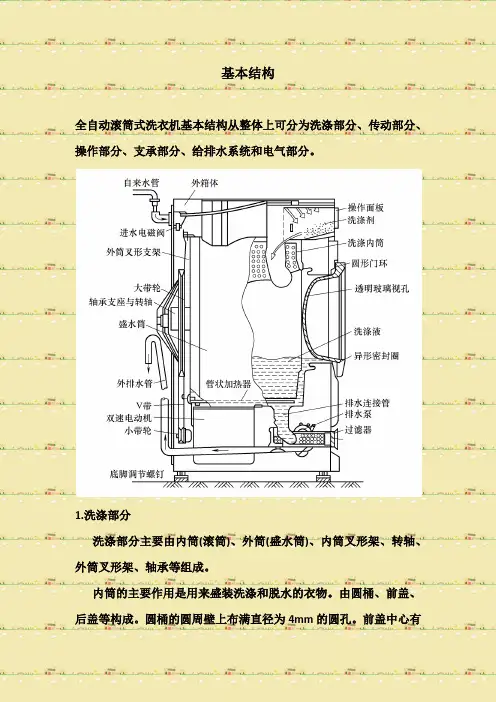

基本结构全自动滚筒式洗衣机基本结构从整体上可分为洗涤部分、传动部分、操作部分、支承部分、给排水系统和电气部分。
1.洗涤部分洗涤部分主要由内筒(滚筒)、外筒(盛水筒)、内筒叉形架、转轴、外筒叉形架、轴承等组成。
内筒的主要作用是用来盛装洗涤和脱水的衣物。
由圆桶、前盖、后盖等构成。
圆桶的圆周壁上布满直径为4mm的圆孔。
前盖中心有一个大圆孔，衣物由此孔投入。
桶内壁沿轴向有三条凸筋，称为提升筋，主要用来在内筒转动时举起衣物和增大衣物与筒壁的摩擦，产生抛掷、搓洗动作。
内筒的叉形架、轴套被铸成一体，然后用螺栓固定于内筒后端面上，用来支持内筒。
外筒是用来盛放洗涤液和水的容器，同时还对双速电动机、加热器、温控器、减震器等部件起支承作用，由筒体、前盖、后盖和外筒叉形架组成。
外筒叉形架中心孔外面还有轴承支架与之相连，内筒主轴穿过外筒叉形架中心孔后，再穿过轴承支架的轴承内孔，然后在轴端安装上大皮带轮。
大皮带轮通过皮带与电动机皮带轮相连，当电动机运转时，内筒转动。
2.动力与传动部分全自动滚筒式洗衣机由双速电动机做为驱动内筒的动力,传动部分由大小带轮、三角带等构成，如图所示。
双速电动机为单相异步电容运转型电动机，有两套绕组装在同一定子上，图3-23C是双速电动机的外形照片。
脱水时，接通2极绕组，电动机转速可达3000r／min；洗涤时，接通低速线圈12极绕组，电动机转速仅有500r／min。
这样通过皮带传动减速就可以得到350r／min左右的脱水速度和55r／min左右的洗涤、漂洗速度。
3.操作部分主要由操作盘和前门结构组成。
洗衣机的操作部件都装配在操作盘上，通常由前面板、程序标牌、琴键开关及指示灯、程控器旋钮等组成。
洗衣机前门主要由玻璃窗、门手柄、手柄按钮、门开关、门开关抓钩等组成。
4.支承部分支承部分由拉伸弹簧、弹性支承减震器、外箱体及底脚等组成。
洗衣机外筒采用整体吊装形式，上部采用4个拉伸弹簧，将外筒吊装在箱体的四个顶角上，外筒底部采用了两个弹性支承减震器支承在箱体的底部。

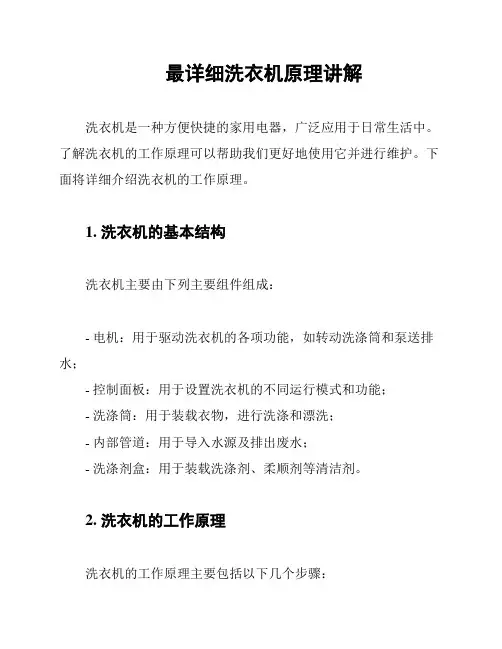

最详细洗衣机原理讲解
洗衣机是一种方便快捷的家用电器，广泛应用于日常生活中。
了解洗衣机的工作原理可以帮助我们更好地使用它并进行维护。
下面将详细介绍洗衣机的工作原理。
1. 洗衣机的基本结构
洗衣机主要由下列主要组件组成：
- 电机：用于驱动洗衣机的各项功能，如转动洗涤筒和泵送排水；
- 控制面板：用于设置洗衣机的不同运行模式和功能；
- 洗涤筒：用于装载衣物，进行洗涤和漂洗；
- 内部管道：用于导入水源及排出废水；
- 洗涤剂盒：用于装载洗涤剂、柔顺剂等清洁剂。
2. 洗衣机的工作原理
洗衣机的工作原理主要包括以下几个步骤：
2.1 进水过程
当我们设置洗衣机开始工作时，水泵会将水从水源管道中抽送到洗涤筒中，用于洗涤和漂洗衣物。
2.2 搅拌和洗涤过程
在洗衣筒中装有搅拌叶片，电机驱动搅拌叶片旋转，使衣物在洗涤液中充分搅拌和洗涤，去除污渍。
2.3 漂洗过程
当洗涤过程完成后，洗衣机会自动排出洗涤液，然后进行漂洗过程。
在漂洗过程中，洗衣机会注入清水，再次进行搅拌和漂洗，以彻底清除残留的洗涤剂。
2.4 脱水过程
漂洗完成后，洗衣机会进入脱水过程。
脱水时，洗涤筒会高速旋转，使衣物中的水分被甩出，达到脱水的效果。
2.5 排水过程
脱水完成后，洗衣机会自动排出脱水后的衣物和废水，使洗衣过程完整。
3. 注意事项
- 在使用洗衣机时，应遵循洗衣机的使用说明，慎选洗涤程序和洗涤剂。
- 定期清洁洗衣机内部，防止污垢积聚影响使用效果。
- 注意洗衣机的维护保养，及时检查故障并维修。
希望本文对您了解洗衣机的工作原理有所帮助！。

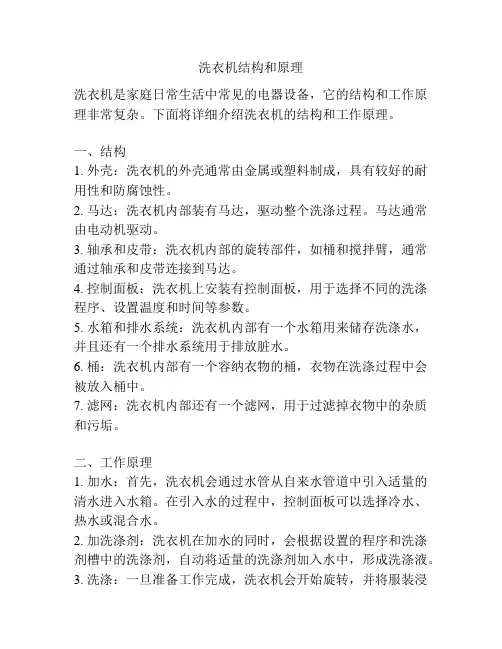

洗衣机结构和原理洗衣机是家庭日常生活中常见的电器设备，它的结构和工作原理非常复杂。
下面将详细介绍洗衣机的结构和工作原理。
一、结构1. 外壳：洗衣机的外壳通常由金属或塑料制成，具有较好的耐用性和防腐蚀性。
2. 马达：洗衣机内部装有马达，驱动整个洗涤过程。
马达通常由电动机驱动。
3. 轴承和皮带：洗衣机内部的旋转部件，如桶和搅拌臂，通常通过轴承和皮带连接到马达。
4. 控制面板：洗衣机上安装有控制面板，用于选择不同的洗涤程序、设置温度和时间等参数。
5. 水箱和排水系统：洗衣机内部有一个水箱用来储存洗涤水，并且还有一个排水系统用于排放脏水。
6. 桶：洗衣机内部有一个容纳衣物的桶，衣物在洗涤过程中会被放入桶中。
7. 滤网：洗衣机内部还有一个滤网，用于过滤掉衣物中的杂质和污垢。
二、工作原理1. 加水：首先，洗衣机会通过水管从自来水管道中引入适量的清水进入水箱。
在引入水的过程中，控制面板可以选择冷水、热水或混合水。
2. 加洗涤剂：洗衣机在加水的同时，会根据设置的程序和洗涤剂槽中的洗涤剂，自动将适量的洗涤剂加入水中，形成洗涤液。
3. 洗涤：一旦准备工作完成，洗衣机会开始旋转，并将服装浸泡在洗涤液中。
桶的旋转以及搅拌臂的帮助下，可以有效地将洗涤液渗透到织物纤维中，将污渍和污垢溶解和分散。
4. 洗净：在洗涤过程中，洗涤液和污渍会通过排水系统排出。
之后，洗衣机会自动加入清水，对织物进行漂洗，以去除残留的洗涤液。
5. 脱水：漂洗完毕后，洗衣机会立即转入脱水环节。
它会以高速旋转的方式，将织物迅速离心，使织物表面的水分迅速排除，减少织物中的水分含量。
6. 完成：脱水完成后，洗衣机会停止工作，发出提醒声。
此时，用户可以打开洗衣机，将衣物取出，晾干或进行烘干。
通过以上的介绍，我们了解到洗衣机的结构和工作原理。
洗衣机内部复杂的结构和精确的工作原理，使得我们可以轻松地完成洗涤衣物的任务。

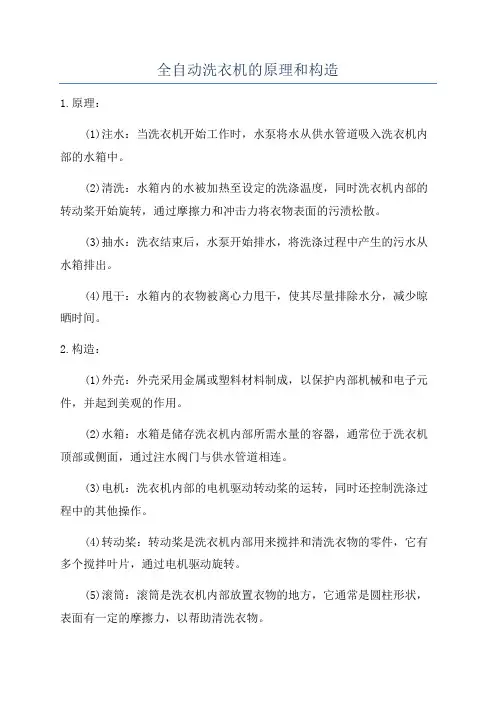

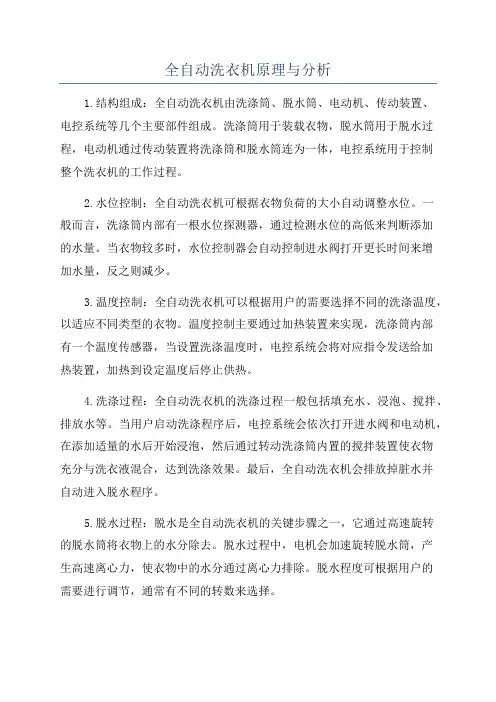

全自动洗衣机的原理和构造
1.原理：
(1)注水：当洗衣机开始工作时，水泵将水从供水管道吸入洗衣机内部的水箱中。
(2)清洗：水箱内的水被加热至设定的洗涤温度，同时洗衣机内部的转动桨开始旋转，通过摩擦力和冲击力将衣物表面的污渍松散。
(3)抽水：洗衣结束后，水泵开始排水，将洗涤过程中产生的污水从水箱排出。
(4)甩干：水箱内的衣物被离心力甩干，使其尽量排除水分，减少晾晒时间。
2.构造：
(1)外壳：外壳采用金属或塑料材料制成，以保护内部机械和电子元件，并起到美观的作用。
(2)水箱：水箱是储存洗衣机内部所需水量的容器，通常位于洗衣机顶部或侧面，通过注水阀门与供水管道相连。
(3)电机：洗衣机内部的电机驱动转动桨的运转，同时还控制洗涤过程中的其他操作。
(4)转动桨：转动桨是洗衣机内部用来搅拌和清洗衣物的零件，它有多个搅拌叶片，通过电机驱动旋转。
(5)滚筒：滚筒是洗衣机内部放置衣物的地方，它通常是圆柱形状，表面有一定的摩擦力，以帮助清洗衣物。
(6)控制面板：控制面板位于洗衣机的外部，可以用来设置洗涤温度、洗涤时间、甩干速度等参数，同时还可以显示洗衣机的工作状态和故障信息。
(7)传感器：洗衣机内部还配备了各种传感器，如温度传感器、水位
传感器等，用于监测和控制洗衣机的运行。
总的来说，全自动洗衣机的原理是通过注水、清洗、抽水和甩干等步
骤来完成洗衣任务的，它的主要构造包括外壳、水箱、电机、转动桨、滚筒、控制面板和传感器等部件。
全自动洗衣机的发明和应用极大地提高了
人们的生活质量，为人们的洗衣任务带来了便利和舒适。
