SGZ764-630刮板输送机说明书2

SGZ764/400型矿用刮板输送机使用说明书SGZ764/400型矿用刮板输送机，适用于缓倾斜、中厚煤层长壁式回采工作面输送煤炭。

有输送量大、适应性强、坚固耐用、高强度等优点，是综合机械化采煤理想的工作面运输设备。

1输送机使用范围及配套方式：SGZ764/400型矿用刮板输送机，是无链牵引重型可弯曲端卸式刮板输送机。

它将采煤机割下的煤炭，运送到输送机机头处，卸落于转载机上，再通过可伸缩皮带机等设备运送到井上煤场。

本输送机与液压支架、顺槽转载机、破碎机、可伸缩皮带机及电控装置等相配套，实现回采工作面的落煤、装煤、运煤、移溜和顶板支护等工序的综合采煤机械化。

本输送机配套设备有：MG250/600-WD型、MG400/920-WD型、AM500采煤机、BCB400—17／35型液压支架。

输送机配套图如(图1)所示。

2 型式、基本参数及技术特性：2.1 本机属边双链式可弯曲刮板输送机2.2 型号含义说明：电动机总功率中部槽宽度中双链刮板式输送机2.3 技术特征：2.3.1设计长度………………………………………………………………200米出厂长度………………………………………………………………180米2.3.2输送量…………………………………………………………800吨／小时2.3.3刮板链速度………………………………………………………1.1米/秒2.3.4电动机型号………………………………………………YBKYSS—100/200—8/4 功率……………………………………………………………2×200千瓦转速…………………………………………………………735/1140转/分电压…………………………………………………………………1140伏2.3.5启动器型号……………………………………………………QJZ-2 X200/1140S 2.3.6减速器型号…………………………………………………………………JS-200 传动比…………………………………………………………………32.677 冷却方式………………………………………………………………水冷2.3.7、刮板链型式…………………………………………………………………中双链圆环链规格…………………………………………………26×92毫米最小破断负荷……………………………………………………833千牛链条中心距………………………………………………………120毫米刮板链段长度…………………………………………………18308毫米刮板间距……………………………………………………………920毫米2.3.8中部槽尺寸规格(长×宽×高)…………………………………1500×764×290毫米联接方式………………………………………………………联接环联接2.3.9.紧链装置…………………………………………………………闸盘紧链2.3.10牵引装置：型式……………………………………………………………滚轮—销排节距…………………………………………………………………126毫米2.3.11机器总重……………………………………………………………220吨3输送机的组成及传动系统3.1组成部分本输送机主要由机头传动部、机尾传动部、中部槽、抬高槽、过度槽、推移部、电缆槽、销轨等组成。

资料内容仅供您学习参考，如有不、"|之处，请联系改正或者删除。

1・运行前必须对机头、机尾、机身主要部件进行细致检查，确保所有部件符合要求，刮板链必须松紧合适，避免掉链、卡链.跳链、断链。

2.检查巷道内有无障碍物，运输机上是否有人，电缆是否挂好。

3.检查机尾撑子是否按要求打设好，停电检修，停电搬迁。

4.开启前要先发信号以防伤人。

5.工作廂溜子要保持平直，弯曲处要符合规定。

6.司机要坚守岗位，及时检查、清理和注油。

7.司机必须经过技术培训合格，持证上岗。

注意：刮板机的使用跟其它设备一样，工作必须细致，否则会出事故。

1概述L1产品特点：本产品具有运输力强、传动平稳、结构简单.装拆方便.易于维护、安全可靠等特点。

1.2主要用途及使用范围：本产品适用于煤矿井下缓倾斜薄煤层及中厚煤层采煤工作面输送煤炭，安装挡煤板可用作顺槽运输。

L3产品名称和型号说明131产品名称：刮板输送机1.3.2型号说明SGB 620/40_ TL' ---------- 统_设计-------------- 电动机功率[KW]------------------------- 中部槽宽度[mm]------------------------ 边双链刮板输送机1.4对环境及能源的影响：本产品设计合理，节约能源，对环境不造成任何污染和影响。

L5安全：本产品设计合理•质量可靠，性能优良，确保煤矿井下使用安全。

2基本参数（见表一）（表一）3主要结构与工作原理3」总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成。

3.2主要部件结构及工作原理3.2.1传动装置：传动装置主要由电动机.液力偶合器.减速器、链轮、机头架、舌板、盲轴.紧链器等部件组成，联结罩将电动机、液力偶合器、减速器连成一个整体，动力经过减速器传递至链轮，链轮带动刮板链构成封闭式无极传动链，从而起到运输煤炭的作用。

3.2.1.1液力偶合器：液力偶合器主要由外壳、泵轮、透平轮等零件组成，靠液力传递动力，减少启动的冲击和震动，利于实现过载保护（详见液力偶合器使用说明书）。

SZZ764/200顺槽用刮板转载机（窑街煤电天祝煤业公司）（251S09/01）使用说明书执行标准MT/T106-1996山东矿机集团股份有限公司目录1.概述 (1)2.技术特征 (2)3.结构特征与工作原理 (2)4.安装与调整 (6)5.使用与维护 (7)6.故障分析与排除 (7)7.运输及贮存 (8)8.开箱及检查 (8)9.其它 (8)10.附表及附图 (9)1 概述本产品为中双链刮板转载机，主要用于煤矿井下回采工作面顺槽中，在工作面刮板输送机和顺槽可伸缩皮带机之间起转载输送煤炭的作用，煤炭由工作面刮板输送机经转载机转载到皮带机上运走。

1.1主要用途及使用范围本转载机用于高产、高效综合机械化采煤工作面顺槽中转载输送煤炭时，可与多种工作面刮板输送机、PLM1000破碎机及DSJ1000型皮带机配套使用。

若与可伸缩皮带机配套使用时，将转载机的小车搭接在皮带机的两侧轨道上，并能沿其作整体运动，从而使转载机随工作面输送机的推移步距作整体调整。

这样就可避免顺槽皮带机的频繁移动，确保工作面生产循环的顺利进行。

转载机架桥段采用整体框架式结构，落地段采用高强度哑铃联接结构，具有联接强度高，使用寿命长、大功率、大运量、高可靠性等特点。

1.2型号的组成及其代表意义型号：S Z Z 764 / 200电机功率(KW)中部槽宽度(mm)中双链转载输送机2 技术特征(见下表)3 结构特征与工作原理3.1 总体结构本转载机(附图一)主要有行走部、机头传动部、紧链器、溜槽、机尾、刮板链等部件组成。

3.2 主要部件的结构、作用及工作原理3.2.1行走部（附图二）行走部安装在机头传动部下面，并与可伸缩皮带机相配套。

转载机与皮带机的重叠长度，随转载机的移动而改变，当工作面每前进11.44米，转载机移动相同距离时，需要皮带机的皮带缩短一次。

行走部是通过底盘用M30螺栓与机头后槽体相联接，左右车架的滚轮骑在皮带机导轨上，使转载机只能沿着导轨移动。

目录前言 (2)一、用途与特征 (3)二、刮板输送机组成及工作原理 (3)三、主要技术特征 (3)四、输送机零部件的存放 (9)五、输送机的安装及试运转 (9)六、输送机的使用与维护 (12)七、输送机的润滑 (14)八、输送机的故障预防及排除 (14)九、工具一览表 (15)例图 (16)前言直接使用本设备的工作人员及有关管理人员应认真仔细的阅读本说明书。

本说明书将有助于您熟悉和了解正在选型或使用设备的功能及使用范围。

有助于您做出明智、经济的选择。

本说明书内容包含了有关安全操作，正确经济的使用设备的详细说明及有关建议。

认真仔细的阅读本说明书将有助于预防事故，降低维修成本节省维修时间，提高设备的可靠性，并可延长设备的使用寿命。

为保证设备安全可靠的运行，合理的组织及适当的预防措施，是十分重要的。

本说明书所定的维护周期是最大的，仅为推荐值。

应根据现场的具体情况及工作环境做进一步的调整。

应遵守安全操作规程，特别是在井下预防事故及安全运行的规定。

在安装设备的现场应备有说明书，操作中除遵守安全方面的规定外，还要遵守起重、运输、电工、钳工等方面的有关规定。

应遵守附件生产厂家相应的操作说明，如电动机、真空开关等，只允许使用合格的附件。

随机供应的备件是按正常工作状态提供的，是可以使设备处于长久的良好运行状态，在特殊情况下损坏和提前失效的零部件必须用同样的零部件更换。

由于操作人员训练不足或操作不当均可出现危险，所以只有受过良好训练的、合格的人员才允许操作设备。

在操作设备之前，请认真阅读本说明书，并注意以下安全警示符号及其意义。

危险提示是使您引起对危险性的注意，否则将导致严重受伤或死亡。

如果不采取合适的预防措施，事故将肯定会发生。

警告提示是使您引起对危险性的警惕，否则将导致受伤或死亡，如果不采取合适的预防措施，事故将会发生。

注意提示是使您引起对危险性的注意，否则将导致人身伤害或设备损坏。

这类危险性通常是不严重的。

但发展下去后果是可怕的，如果不采取合适的预防措施，甚至会发生致命伤害。

SGZ764/400型矿用刮板输送机使用说明书SGZ764/400型矿用刮板输送机，适用于缓倾斜、中厚煤层长壁式回采工作面输送煤炭。

有输送量大、适应性强、坚固耐用、高强度等优点，是综合机械化采煤理想的工作面运输设备。

1输送机使用范围及配套方式：SGZ764/400型矿用刮板输送机，是无链牵引重型可弯曲端卸式刮板输送机。

它将采煤机割下的煤炭，运送到输送机机头处，卸落于转载机上，再通过可伸缩皮带机等设备运送到井上煤场。

本输送机与液压支架、顺槽转载机、破碎机、可伸缩皮带机及电控装置等相配套，实现回采工作面的落煤、装煤、运煤、移溜和顶板支护等工序的综合采煤机械化。

本输送机配套设备有：MG250/600-WD型、MG400/920-WD型、AM500采煤机、BCB400—17／35型液压支架。

输送机配套图如(图1)所示。

2 型式、基本参数及技术特性：2.1 本机属边双链式可弯曲刮板输送机2.2 型号含义说明：电动机总功率中部槽宽度中双链刮板式输送机2.3 技术特征：2.3.1设计长度………………………………………………………………200米出厂长度………………………………………………………………180米2.3.2输送量…………………………………………………………800吨／小时2.3.3刮板链速度………………………………………………………1.1米/秒2.3.4电动机型号………………………………………………YBKYSS—100/200—8/4 功率……………………………………………………………2×200千瓦转速…………………………………………………………735/1140转/分电压…………………………………………………………………1140伏2.3.5启动器型号……………………………………………………QJZ-2 X200/1140S 2.3.6减速器型号…………………………………………………………………JS-200 传动比…………………………………………………………………32.677 冷却方式………………………………………………………………水冷2.3.7、刮板链型式…………………………………………………………………中双链圆环链规格…………………………………………………26×92毫米最小破断负荷……………………………………………………833千牛链条中心距………………………………………………………120毫米刮板链段长度…………………………………………………18308毫米刮板间距……………………………………………………………920毫米2.3.8中部槽尺寸规格(长×宽×高)…………………………………1500×764×290毫米联接方式………………………………………………………联接环联接2.3.9.紧链装置…………………………………………………………闸盘紧链2.3.10牵引装置：型式……………………………………………………………滚轮—销排节距…………………………………………………………………126毫米2.3.11机器总重……………………………………………………………220吨3输送机的组成及传动系统3.1组成部分本输送机主要由机头传动部、机尾传动部、中部槽、抬高槽、过度槽、推移部、电缆槽、销轨等组成。

SGZ764/500型前部刮板输送机使用说明书XXXXXX制造有限企业2013 年 6 月目1序言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2刮板送机安全操作注意事⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3概括⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4主要技特色⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 5成及其系⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 6主要零零件及其构特色⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3机部⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3机成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3机的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4机的解体⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4力部⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5力部的装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5力部的拆卸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5清理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5装置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5减速器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6机尾⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. 8机尾部分成⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ . ⋯⋯ .8机尾板板⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8力部⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8推移梁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8中部段⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8槽⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8刮板⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯97刮板送机零零件的寄存⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ . 98刮板送机的安装与运⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10地面的安装及运⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10井下工作面的安装及运⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 9刮板送机的使用与⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13刮板送机的使用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13刮板送机的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 10刮板送机的滑⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 11 刮板送机的故障防⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16刮板送机的故障防⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16刮板送机的故障及理方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 12工具一表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 13服承⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1814 附明表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19附及明表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..20-231、序言安装、使用产品前，直接使用本设施的工作人员及有关管理人员应认真认真地阅读本说明书。

刮板输送机的操作程序范本1. 检查设备安全状态：- 检查刮板输送机及其周围有无异常情况，包括异物、堆积物等；- 确保刮板输送机的运行环境符合操作要求，无明火、易燃物等危险因素。

2. 确认操作权限：- 操作员需持有相关岗位资格证书；- 仅授权操作员可以进行刮板输送机的操作。

3. 准备设备：- 确认刮板输送机的正常供电，并接通电源；- 检查输送带张紧装置、链条、链轮等关键部件的工作状态；- 清理输送带、链条的堆积物和尘垢。

4. 开启刮板输送机：- 按下刮板输送机的开关，启动整个系统；- 确认刮板输送机运行正常，无异常声音或浮动；- 检查输送带/链条纹波、磨损、松紧度等情况。

5. 运行刮板输送机：- 在确认无异常情况后，将物料放入刮板输送机的进料口；- 控制好进料速度，避免过大或过小；- 定期检查运行状态，确保刮板输送机的平稳运行。

6. 调整刮板输送机参数：- 根据物料的性质和输送距离，合理调整刮板输送机的输送速度；- 根据需要，调整刮板输送机的运行方向和转速。

7. 停止刮板输送机：- 当输送任务完成或需要暂时停止刮板输送机时，将刮板输送机停止；- 关闭刮板输送机上的电源开关，确保设备停止运行。

8. 维护和保养：- 定期对刮板输送机进行检查和保养，清除堆积物、尘垢等杂质；- 检查刮板输送机的关键部件，如传动装置、轴承等，进行润滑和维护。

9. 安全措施：- 操作人员必须穿戴好安全防护用具，如安全帽、防护服、安全鞋等；- 刮板输送机操作时，禁止随意触摸刮板、链条以及其他运动部件；- 在操作刮板输送机时，要保持专注，不要分心或草率行事。

10. 紧急情况处理：- 如刮板输送机出现异常情况或故障，立即停止设备运行；- 及时报告相关负责人，并按照紧急处理流程进行处置；- 在紧急情况处理完毕后，及时清理现场，恢复正常工作。

11. 记录和报告：- 完成刮板输送机操作后，应对相关操作进行记录，如启动、停止时间，运行状态等；- 及时向相关负责人汇报刮板输送机运行情况和异常状况。

630刮板运输机司机技术操作规范630刮板运输机是一种用于煤矿等工业生产中物料输送的设备，作为运输机司机，必须严格遵守操作规范，确保设备能够安全、高效运行。

以下是刮板运输机司机技术操作规范，详细说明了在操作过程中需要注意的事项和操作步骤。

一、操作前准备：1.确认设备状态：在操作刮板运输机之前，首先需要确认设备的各项部件是否完好，并进行必要的检查和维护。

2.检查润滑情况：确保设备各润滑点已经加注足够的润滑油，并且润滑油的质量符合要求。

3.检查电气系统：检查电气系统的接线是否正常，各电气设备是否完好，并确认开关是否处于正确位置。

4.检查安全装置：检查安全装置是否正常运转，例如紧急停车开关、限位开关等。

5.确认工作环境：检查工作场地是否平整，无障碍物，以确保设备能够正常运行。

二、操作步骤：1.启动设备：按照设备的启动顺序，逐步开启电源，启动刮板运输机的各个部件，并观察设备运转是否正常。

2.设置运行参数：根据工作需求，调整刮板运输机的运行参数，包括速度、倾角等，确保设备能够高效运行。

3.转向控制：在操作刮板运输机时，需要根据工作需要合理控制设备的转向，避免碰撞障碍物或者造成设备损坏。

4.物料装载：根据工作要求，将需要运输的物料装载到刮板运输机的输料口，注意控制物料的流量，避免堆积或者溢出。

5.运输操作：在设备开始运行后，密切关注设备运行状态，注意观察设备的震动、噪音等情况，及时发现问题并进行处理。

6.停机操作：在完成工作任务或者需要停止设备时，首先减速运行设备，然后将设备停止运转，关闭电源，确保设备处于安全状态。

7.清洁维护：在完成工作后，应对刮板运输机进行清洁和维护，清除设备上的杂物和污垢，并定期对设备进行检查和保养。

三、安全注意事项：1.在操作刮板运输机时，一定要严格遵守相关的安全操作规程，如戴好安全帽、穿戴劳动防护用品等。

2.操作人员不得在设备运行过程中将身体部位伸入设备内部，以免发生危险。

3.在设备故障时，应立即停机并向上级报告，禁止擅自维修故障，以免造成安全事故。

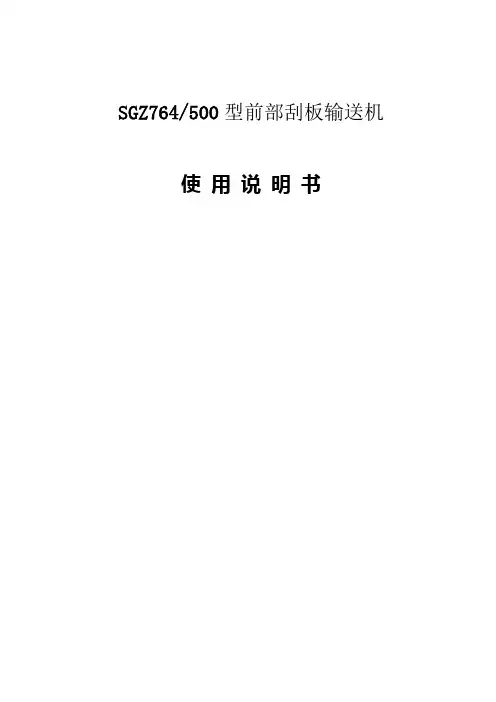

SGZ764/500型前部刮板输送机使用说明书XXXXXX制造有限公司2013年6月目录1 前言 (1)2 刮板输送机安全操作注意事项 (1)3 概述 (2)4 主要技术特征 (2)5 组成及其传动系统 (3)6 主要零部件及其结构特点 (3)6.1 机头传动部 (3)6.1.1 机头组成 (3)6.1.2 机头的安装 (4)6.1.3 机头的解体 (4)6.1.4 链轮轴组 (4)6.1.5 拨链器 (4)6.2 动力部 (5)6.2.1 动力部的组装 (5)6.2.2 动力部的拆卸 (5)6.2.3 清理现场 (5)6.2.4 紧链装置 (5)6.3 机尾............................................................... . 8 6.3.1机尾部分组成............................................... .8 6.3.2 机头尾挡板铲板 (8)6.3.3 动力部 (8)6.3.4 推移梁 (8)6.4 中部段 (8)6.4.2 电缆槽 (8)6.4.3 刮板链 (9)7 刮板输送机零部件的存放 (9)8 刮板输送机的安装与试运转 (10)8.1 地面的安装及试运转 (10)8.2 井下工作面的安装及试运转 (12)9 刮板输送机的使用与维护 (13)9.1 刮板输送机的使用 (13)9.2 刮板输送机的维护 (14)10 刮板输送机的润滑 (16)11 刮板输送机的故障预防 (16)11.1 刮板输送机的故障预防 (16)11.2 刮板输送机的故障及处理方法 (17)12 工具一览表 (18)13 服务承诺 (18)附图及明细表…………………………………………..20-231、前言安装、使用产品前，直接使用本设备的工作人员及有关管理人员应认真仔细地阅读本说明书。

本说明书将有助于您熟悉和了解正在选型或正在使用设备的功能应用范围，有助于您做出明智、经济的选择。

第二章 SGZ764/630型刮板运输机第一节主要技术参数出厂长度 150m（链轮中心距）输送量 1000t/h装机功率 2×315kw刮板链速 1.28m/s卸载方式端卸式紧链方式液压紧链牵引方式齿轮----销轮式传动装置 59JS型减速器(传动比1:33.147)和YBSD-315/160-4/8电机刮板链 30×108mm圆环链,中双链,链条中心距140mm。

链轮 7齿中部槽 1500mm（长）×724mm（内宽）×290（槽高），铸焊结构刮板输送机型号编制方法如下：型号示例：中部槽宽度为764MM，配用电机为630KW，第三次修改设计的中双链刮板输送机表示为SGZ-764/630（C）。

第二节主要结构刮板输送机的主要部件有机头部、机尾部、溜槽及其附件、刮板链(图11)及紧链装置、防滑及锚固装置和推移装置。

一、机头部及传动装置机头部是将电动机的动力传递给刮板链的装置。

它主要包括机头架(图2)、传动装置(图4)、链轮组件(图5)、盲轴及电动机等组件。

（一）机头架机头架是机头部支承安装链轮组件、减速器、过渡槽等部件的框架式焊接构件，它由左侧板、右侧板和用较厚的钢板焊接制成的中板组成，有足够的刚性和强度。

为适应左、右采煤工作面的需要，机头架的双侧对称，可在两侧安装减速器。

（二）传动装置1、刮板机的传动装置由电动机、联轴器和减速器等部分组成。

1）电动机：电动机为双速电动机。

2）联轴器：刮板机使用联轴器的部分有两处：①减速器输入轴电动机的连接。

②减速器输出轴与链轮轴的连接。

2、传动装置的布置方式传动装置的布置方式为水平布置。

（三）减速器为输入输出轴垂直布置三级圆锥圆柱齿轮传动减速器，由于圆弧锥齿轮的承载能力大、传动平稳、噪音小、因此三级圆锥圆柱齿轮传动减速器均采用圆弧锥齿轮、其传动型式见表。

三级圆锥圆柱齿轮传动减速器由第一轴、第二轴、第三轴、第四轴、箱体、冷却装置、调整垫和油标尺等零部件组成，如图所示。

埋刮板输送机一、输送原理及特点埋刮板输送机是输送粉尘状、小颗粒及小块状等散状物料的连续输送设备，可以水平、倾斜和垂直主送。

输送时，刮板链条全部埋在物料中，故称为埋刮板输送机。

散料具有内摩擦力和侧压力等特性。

水平输送时，物料受到刮板链条在运动方向的推力，当料层间的内摩擦力大于物料与槽壁间的外摩擦力时，物料就随着刮板链条向前运动。

在料层高度与机槽宽度之比值满足一定的条件时，料流是稳定的。

垂直输送时，主要依赖物料所具有的起拱特性。

封闭机槽内的物料在受到刮板链条在运动方向的推力，且受到下部不断给料而阻止上部物料下滑的阻力时，产生横向侧压力，从而增加物料的内摩擦力，当物料之间的内摩擦力大于物料和槽壁间的外摩擦力及物料自重时，物料就随刮板链条向上输送，形成连续料流。

由于刮板链条在运动中有振动，有些物料的料供会时而被破坏，时而形成，因而使物料在输送过程中对于链条产生一种滞后现象，影响输送能力。

二、应用范围及选用原则埋刮板输送机主要由封闭断面的壳体（机槽）、刮板链条、驱动装置及张紧装置等部件等组成。

设备结构简单、体积小、密封性能好、安装维修比较方便；能多点加料、多点卸料，工艺选型及布置较为灵活；在输送飞扬性、有毒、高温、易燃易爆的物料时，可改善工作条件，减少环境污染。

埋刮板输送机已被广泛应用于化工、建材、冶金、电力、粮食、轻工和交通等部门。

埋刮板输送机对物料有下列要求。

1.物料松散密度：0.2-2.5t/m32.物料温度：一般机型适用物料温度小于120℃；热料型输送物料的温度为100-450℃，瞬时物料温度允许达到800℃。

3.含水率：含水率与物料的粒度、黏度有关，一般应以手捏成团撒手后仍能松散为度。

4.物料粒度：见表2.输送木片时，最大粒度含量可达50%。

埋刮板输送机一般水平输送最大长度为80-120m；垂直输送高度为20-30m。

对于有下述性能的物料，一般不宜采用埋刮板输送机：（1）悬浮性大的物料；（2）块度过大的物料；（3）磨损性很大的物料；（4）压缩性过大的物料；（5）粘性大的物料；（6）流动性特强的物料；（7）易碎而又不希望在输送过程中被破坏的物料；（8）特别坚硬的物料；（9）腐蚀性大的物料，如没有有效的防腐措施，也不宜选用。

( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改SGZ-764／400刮板运输机操作规程(新版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.SGZ-764／400刮板运输机操作规程(新版)一、开机前准备１、开机前应将开关手把置于“停”的位置，检查刮板链、扣环有无松动、扭曲，刮板有无严重弯曲现象，各部位螺栓是否齐全紧固。

２、检查输送机各部位润滑点是否达到要求，油量不足时要添加到规定位置。

３、检查溜子平直情况，是否存在大块杂物堵塞现象，溜槽有无错口部位，溜槽对接是否平滑。

４、检查刮板链松紧是否适当，以刮板链在机头链轮处下垂２环为宜。

５、检查转载卸位板和机头底座是否接触如不接触不可开机。

６、检查冷却水路是否畅通。

７、检查机头与转载机搭接是否良好，其高度应不小于３００毫米。

８、检查机头、机尾的锚固装置，锚固千斤顶的工作是否可靠。

９、开机司机必须在机头安全位置作业，不得趴在减速机上操作。

二、开机试运转１、开机人员必须经培训合格持证上岗。

２、接到工长开机命令后发出开机信号。

３、分别点动电机，检查机头、机尾传动部的链轮旋转方向是否一致，如不一致不可开机。

４、一切正常启动运输机电机。

５、检查链条与链轮啮合是否正常，有无跳链现象。

６、检查电机，减速机有无异常响声。

二、正式运转１、一切情况正常后等转载机开动后，正式开启输送机。

２、运输机在运转中，开机人员要坚守岗位，尽职尽责，严禁麻痹作业。

SGZ764/320型刮板输送机使用说明书91S04/02—SY张家口煤矿机械有限公司2005年1月目录第一章概述 (3)第二章技术参数、技术结构特征 (3)第三章安全提示 (3)1、概述 (3)2、提示内容 (4)3安全学识 (4)第四章输送机的传动系统及组成 (5)第五章输送机的安装与拆卸 (7)第六章输送机的试运转 (8)第七章输送机的运转 (9)第八章输送机的润滑 (10)第九章常见故障及及处理方法 (11)第一章概述1、SGZ764/320型输送机与MG250/600—QWD型采煤机、ZY2500/14/32型液压支架、SZZ730型转载机等设备配套使用，实现工作面综合机械化采煤。

2、本说明书供用操作人员掌握输送机的结构、工作原理、技术特征、安装与拆卸、运转、故障消除方法、保养及润滑等方面的内容。

3、除本说明书外，使用操作人员不寒而栗需掌握随输送机一起供货的其它技术文件。

4、遵循技术文件中规定的要求，方可保证输送机安全、可靠的运转。

5、请详细阅读本说明书及电动机、启动器等说明书，经过培训的人员，方允许操作和维护输送机。

第二章技术参数、技术结构特征第三章安全提示1、概述以下提示指明了刮板输送机特定部件附近存在的潜在危险。

虽然这些提示不能涵概所有可能发生的危险，也不能替代实际工作中您对危险性的判断，但它们表明了危险性的严重程度，当您在操作和维护刮板输送机之间一定要认真阅读和理解提示内容。

1.1危险提示是使您引起对危险性的注意，否则将导致严重受伤或死亡。

如果不采取合适的预防措施，事故肯定会发生。

1.2警告警告提示是使您引起对危险性的警惕，否则将导致受伤或死亡，如果不采取合适的预防措施，事故将会发生。

1.3小心！小心提示是使您引起对危险性的小心，否则将导致人身伤害或设备损坏。

这类危险性通常是不严重的，但发展下去后果是可怕的。

如果不采取合适的预防措施，甚至会发生致命伤害。

2、提示内容2.1危险！2.1.1在输送机运行中，任何人不得跨越输送机，否则将导致受伤或死亡。

前部刮板运输机SGZ764/630技术要求
设计长度： 230m
订货长度： 200m
总装机功率： 2×315kW
运输能力： 1000 t/h
链速： 1.12m/s
采煤机牵引方式：齿轮—销排
销排：锻造（节距126mm）
紧链方式：闸盘紧链+伸缩机尾
传动方式：电机+联轴器+减速器
减速器型号： JS-315（速比约33.16；水冷；飞溅+强制润滑）减速器规格： 315kW三级圆锥圆柱行星减速器
电机型号： YBSD-315/160-4/8
电机规格： 315/160kW双速电机
中部槽结构形式：铸焊封底，封底板下加四条防滑筋
中部槽尺寸(L×W×H )： 1500×722(槽内宽)×275mm（双耳板结构，单个
耳板厚90mm）
中板厚度： 30mm（在没有进口中板条件下可考虑国内NM360优
质耐磨板）
底板厚度： 20mm（NM360）
链条规格：φ30×108mm（材料进口）
鹤岗分公司设备租赁站
二0一三年四月二十六日。
