SGZ630-220刮板输送机说明书

埋刮板输送机使用说明书尊敬的用户:欢迎您选用本公司生产的埋刮板输送机.埋刮板输送机虽然属于低速运行的机器,但人体接触到其中的旋转部件或直线运行部件后,仍有可能导致伤亡事故!电控装置采用AC380V/220V供电,电机采用AC380V供电.所有电器设备的外壳应有良好的接地.所有电器设备中带电部位人体均不得直接接触,否则有触电的危险!所有输送易燃,易爆物料的输送机附近严禁烟火.这类输送机上的防爆口应定期检查,若有异常应及时修复,以减少事故隐患!本设备的运行好坏和使用寿命的长短,不仅取决于合理的设计,制造,而且还起决于正确的安装和操作.请施工(建设)单位和用户在安装的使用前认真阅读本说明书,以避免不必要的损失.目录一、安装使用说明图 (1)二、安装 (3)三、调试 (6)四、操作与维修 (8)五、故障与处理 (9)附1技术参数表 (11)附 2 轴承一览表 (11)附3主要易损件明细表 (12)1一、水平型埋刮板输送机安装使用说明图(跑偏调节见后详细说明)尾部 左右各有一丝杆,用于调节刮板链条 的张紧程度,若刮板链条跑偏,请调 节某一边的丝杆,以纠正跑偏驱动装置 驱动装置必须与 与基础牢固联接支架 头部支架上部与头部壳体焊接在一起,下部与基础焊接,尾部及中间支架的下部与基础焊接,上部用压块压住壳体.加料口 一般现场焊接,焊后应割去加料口内部盖板中间段头部 头部有左装,右装之分,从尾部看头部,出轴在左边为左装,否则为右装,头部侧板上标有机器运行方向,刮板链条的运行必须与此相同 过渡段 一端与中间段连接, 另一端与头部联接.二、安装1.安装前的准备1.1 设备到厂后，应按我公司提供的《装箱单》将机器的各零部件进行清点、分类、检查，妥善保存。

不应露天堆放，以免锈蚀。

1.2 安装前应仔细核对(实测)主机和地基、平台的安装尺寸。

如发现问题应及时处理。

我公司一般随设备或其他途径给用户提供有《安装布置图》。

1.3 准备必要的安装工具和材料。

刮板输送机一、刮板输送机型号含义：□○△◇/◆■其中：□→输送机 S ○→刮板 G△→刮板链形式：D为中单链型，B为边双链型，Z为中双链型，N为准边双链型◇→中部槽内槽内槽宽度代号◆→驱动功率■→设计修改序号，以（A）、（B）、（C）、····依次表示如：SGB630/150(C) 边双链刮板机，槽宽630mm,驱动功率150kWSGZ880/1400(A) 中双链刮板机，槽宽880mm,双速电机总功率1400kW二、刮板输送机参数：（标准长度100m）刮板机定义：刮板输送机用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。

举例：中煤牌SGB420/30T刮板输送机，系煤层工作面运输设备，严格按照煤炭行业标准《刮板输送机通用技术条件》MT/T105-93及相关标准组织实施生产。

该产品体积小，重量轻，使用维护简单，安全可靠。

基本参数：输送量80t/h 设计长度100m 链速0.88m/s 电机型号JDSB-30 额定功率30kW 额定电压380/660V 转速1470r/min中部槽尺寸(长×宽×高)mm 1200×420×150水平弯曲3°垂直弯度3°每节质量75.65kg 刮板链圆环链规格φ14×50B mm 圆环链条数 2刮板链中心距315mm 刮板间距800mm 圆环链破断负荷190KN连接环破断负荷170KN 刮板链单位质量14.2Kg/m 型式边双链减速器速比22.245 紧链型式摩檫式紧链卸载方式端卸式总重10.6TSGB620/40T刮板输送机技术参数：出厂长度100m 减速器传速比1：24.564 输送量150t/h 刮板链型式边双圆环链链速0.86m/s 规格18×64电动机型号 YBS—40 单链破断力≥343KN 功率40kW 链条数2条电压（V） 660/380 链间距（mm） 500 转速（r/min） 1470 刮板间距（mm） 1024液力偶合器型号 YOXD400 中部槽长（mm） 1500工作液体 22＃汽轮机油高（mm） 1801、SGW、SGB系列刮板输送机SGB-630/150C（W）刮板输送机适用于缓倾斜开厚煤层普采工作面运输煤炭，在输送机中部槽上，可配套MDY－100W型、DY-150型、MD-170型滚筒采煤机。

SGZ630/320中双链刮板输送机使用说明书安装、使用产品前，请认真阅读使用说明书永城煤电集团有限责任公司机电制修厂2010年3月致用户：欢迎使用我厂生产的SGZ630/320型中双链刮板输送机，该机综合了国内外同类机型的有点，并根据我国煤矿具体情况而研制的适合中厚、薄煤层回采工作面的综采设备。

该机在性能、结构、配套方面比国外同类型输送机更为适合我国煤矿井下使用。

我厂生产的SGZ630/320型中双链刮板输送机严格执行煤炭行业标准MT/T105-93。

产品型号标记说明：表示装机功率为320kw表示中部槽宽为630mm表示中双链表示刮板机表示输送机我们郑重承诺，我们将以优质的产品，一流的售后服务答谢用户，若您在使用中发现问题，拨打我厂的售后服务电话：，对省内用户我厂售后服务人员保证在48小时内到达现场处理问题，对省外用户，我厂售后服务人员保证在72小时内到达现场处理问题。

感谢惠顾！永城煤电集团有限责任公司机电制修厂目录1前言----------------------------------------------------1 2安全警示------------------------------------------------2 3概述----------------------------------------------------3 4主要技术特征--------------------------------------------4 5组成及传动系统------------------------------------------5 6主要零部件及其结构特点----------------------------------5机头--------------------------------------------------56.1.1机头组成--------------------------------------------56.1.2机头的安装------------------------------------------56.1.3机头的解体------------------------------------------56.1.4链轮轴组--------------------------------------------66.1.5拔链器----------------------------------------------6动力部------------------------------------------------66.2.1动力部的组装----------------------------------------66.2.2动力部的拆卸----------------------------------------76.2.3减速器----------------------------------------------76.2.4紧链装置--------------------------------------------10机尾--------------------------------------------------11刮板链------------------------------------------------116.4.1刮板链的安装注意事项--------------------------------116.4.2维护------------------------------------------------116.4.3刮板链接头------------------------------------------11过渡段------------------------------------------------11中部段------------------------------------------------11电缆槽------------------------------------------------127输送机零部件的存放--------------------------------------12目录8输送机的安装与试运转---------------------------------- 12安装及调试-------------------------------------------128.1.1地面的安装及调试-----------------------------------12井下工作面的安装及调试-------------------------------148.2.1下井前的准备工作-----------------------------------148.2.2工作面的要求---------------------------------------158.2.3输送机的井下安装-----------------------------------158.2.4输送机的井下运行-----------------------------------159输送机的使用与维护-------------------------------------16输送机的使用-----------------------------------------16输送机的维护-----------------------------------------1610输送机的润滑------------------------------------------18 11输送机的故障预防及排除--------------------------------19输送机的故障预防------------------------------------19输送机的故障处理------------------------------------2112工具一览表--------------------------------------------23 13服务承诺----------------------------------------------24 14附:图1～图23 ----------------------------------------24前言共60页第1页1前言安装、使用产品前，直接使用本设备的工作人员及有关管理人员应认真仔细地阅读本说明书。

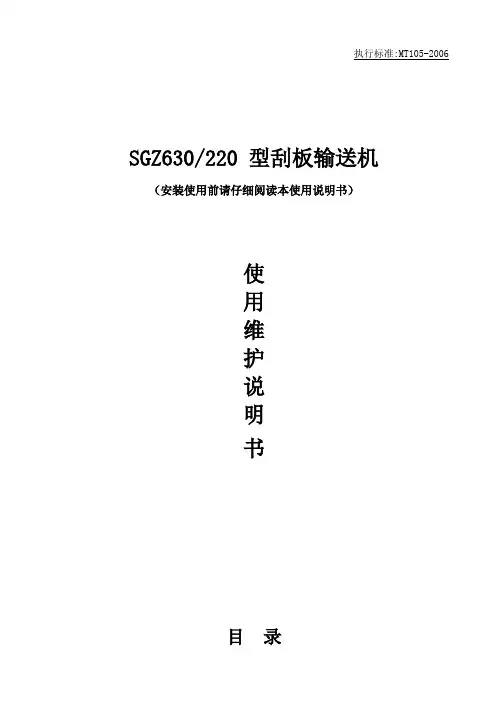

执行标准:MT105-2006SGZ630/220 型刮板输送机（安装使用前请仔细阅读本使用说明书）使用维护说明书目录安全警示 (1)1、概述 (2)2、执行标准 (3)3、型号说明及主要技术参数 (3)4、工作原理、主要组成部分的结构形式及作用 (4)5、输送机安装注意事项及地面和井下安装程序 (11)6、输送机操作与维护 (14)7、易损件、工具 (17)8、产品运输和贮存 (17)安全警示·电控装置严禁带电开盖，并安全接地。

·在安装、使用、维修过程中，各润滑部位溢出、渗出的矿物油应及时清理干净。

·刮板机配套用电动机（YBS110-4）、减速器（JS110）、液力偶合器（YOXD450III）、圆环链（18×64-C）、连接环(接链环或链接头)（18×64-C）等安标受控产品必须取得煤安证书。

·刮板输送机严禁乘人。

，·刮板输送机运送物料时，必须有防止顶人和顶倒支架的安全措施。

·严禁用刮板输送机运输爆炸材料。

1、概述SGZ630/220型刮板输送机适用于缓倾斜中厚煤层普采工作面运输煤炭。

在输送机中部槽上，可配套MLQ1-80型、DY-100型、DY-150型、MLD1-170型单滚筒采煤机。

工作面支护可采用单体液压支柱（分内注式和外注式）或金属支柱、金属顶梁。

顺槽可配SZQ-40型桥式转载机，SJ-80型伸缩皮带输送机。

2、执行标准MT/T 105-2006 《刮板输送机通用技术条件》3、型号说明及主要技术参数3.1型号说明：S G Z 630/220主参数代号：中部槽宽度（mm）/电动机总功率（kW）刮板链型式：Z—中双链链型刮板输送机3.2主要技术参数：输送量 250 t/h出厂长度 90 m刮板链速度 1.207 m/s电动机型号 YBS110-4功率 2x110=220 kW转速 1480 r/min电压 660/1140 V液力偶合器型号 YOXD450III型额定功率 110 kW减速器传动比 1:29.3623刮板链型式中双链圆环链圆环链规格 22x86-C圆环链破断负荷≥610 kN刮板链中心距 200 mm刮板链长度 17458 mm刮板间距 1024 mm中部槽（长x高x宽） 1500x630x190 mm可配采煤机牵引方式有链牵引或无链牵引机器总重 81.6 t4、工作原理、主要组成部分的结构形式及作用4.1主要组成及工作原理SGZ630/220型输送机采用双电机驱动。

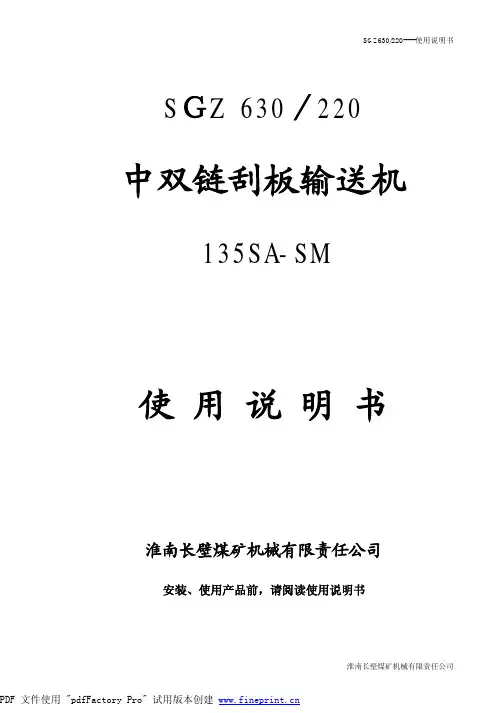

SGZ630/220-----使用说明书SＧZ 630／220中双链刮板输送机135SA-SM使用说明书淮南长壁煤矿机械有限责任公司安装、使用产品前，请阅读使用说明书目录1前言------------------------------------------------1 2输送机安全操作注意事项------------------------------2 3概述------------------------------------------------3 4主要技术特征 ---------------------------------------4 5输送机的组成及传动系统------------------------------5 6主要零部件及其结构特点------------------------------6 6.1机头传动部----------------------------------------6 6.1.1机头--------------------------------------------6 6.1.1.1链轮轴组--------------------------------------6 6.1.1.2拔链器----------------------------------------6 6.1.1.3机头的安装------------------------------------6 6.1.1.3机头的拆卸------------------------------------6 6.1.2动力部------------------------------------------7 6.1.2.1动力部的组成----------------------------------7 6.1.2.2动力部的组装----------------------------------7 6.1.2.3动力部的拆卸----------------------------------8 6.1.2.4减速器----------------------------------------8 6.2机尾传动部----------------------------------------11 6.3刮板链--------------------------------------------11 6.4过渡段--------------------------------------------12 6.5中部段--------------------------------------------12 7输送机零部件的存放--------- ------------------------13 8输送机的安装与试运转--------------------------------14 9输送机的使用与维护----------------------------------18 10输送机的润滑----------------------------------------20 11输送机的故障预防及排除------------------------------21 12工具一览表------------------------------------------25 13服务承诺--------------------------------------------26 14附图–––––––––––––––––––––––––––––––––––––-27-38前言1前言安装、使用产品前，直接使用本设备的工作人员及有关管理人员应认真仔细地阅读本说明书。

SGB630/220刮板输送机使用说明书南京安龙煤矿机械制造有限公司2008．5目录一、概述 (2)1、使用要求 (2)2、使用范围及配套形式 (2)3、产品执行标准 (2)4、型号含义说明 (2)5、安全警示--------------------------------------------------------------3二、主要技术特征 (3)三、结构型式 (4)四、安装与调试 (8)五、输送机的使用 (12)六、输送机的维护 (13)七、输送机的润滑 (14)八、输送机的故障预防及排除 (15)一、概述1、使用要求本书是供使用操作人员掌握工作面输送机的结构、工作原理、技术特征、运输、验收和保管的规则及在安装、调试，运转中可能发生的故障和维护等方面的说明。

为保证设备安全可靠运行，有关操作人员、管理人员应仔细阅读本说明书。

操作使用人员应经过安全使用规程培训，以保证设备的正常操作和维护。

这将有助于预防事故、处理事故、减少维修时间、提高设备的可靠性和寿命。

2、使用范围及配套形式本机与采煤机、液压支架配套使用适用于15°以下的缓倾斜中厚煤层、长臂式回采工作面，其用途是将支架的放顶煤炭运至机头卸载到转载机并通过皮带机等设备运至井上。

3、产品执行标准MT/T105-2006刮板输送机通用技术条件MT/T103-1995刮板输送机出厂检验规范4、型号含义说明5、安全警示！1、在安装和使用过程中，刮板链紧链装臵应保证刮板链安全的张紧和联接，紧链装臵应操纵方便，安全可靠。

2、操纵系统在机头或机尾传动部应能单独启动，并能使刮板输送机反向运转。

3、配套电气部分应符合《煤矿电气试验规程》的有关规定。

4、应装有电气的过载保护装臵。

5、安装、使用、维护中渗漏出的油脂应及时清理干净。

6、以下安标受控配套件必须取得安标证书注：更换上表配套产品时，必须具有相应有效期内的煤安标志证书。

二、主要技术特征1．设计长度： 200m2．出厂长度： 150m3．输送量： 450t/h4．刮板链速： 1.07m/s5．电动机：矿用隔爆型双速三相异步电动机型号：KBYD550-110/55-4/8额定功率： 110/55 kW额定电压：660V /1140V额定转速： 1475转/分6．减速器：型号： JS110传动比：1:29.3627．刮板链：型式：边双链圆环链规格：22×86-C刮板链中心距： 466mm刮板链段长度： 3096mm刮板间距： 1032mm刮板链重量： 31.57kg/m8．中部槽：规格： 1500×630×222mm槽间联接形式：螺栓连接9．紧链型式: 闸盘紧链三、结构型式1、本输送机主要由主机、拉移铲板、机头推移部、机尾推移部、电缆槽等组成。

普采型刮板输送机型号SGB620/40T SGB620/80TSGB420/17输送能力150t/h150t/h80t/h设计长度100m 160m 50m装机功率40KW 2×40KW 17KW链速0.86m/s 0.86m/s 0.78m/s刮板链型式边双链边双链边双链链条规格Φl8×64 4)18×64 中14×50中部槽规格1500×620×180 1500×620×180 1200×420×150SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一200m输送量一………700t／h适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

刮板链速一一一…O．93m／s电机功率…………2×160kW工作电压…………660／1 140V圆环链规格一………(p26×92mm最小破断负荷一一……850kN刮板间距一一一一 1 104mm中部槽…___一一1500×730×275mm减速器传动比…………39 737：1减速器冷却方式…………水冷整机弯曲性能……一…水平±1°，垂直±3。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

630刮板运输机司机技术操作规范630刮板运输机是一种用于煤矿等工业生产中物料输送的设备，作为运输机司机，必须严格遵守操作规范，确保设备能够安全、高效运行。

以下是刮板运输机司机技术操作规范，详细说明了在操作过程中需要注意的事项和操作步骤。

一、操作前准备：1.确认设备状态：在操作刮板运输机之前，首先需要确认设备的各项部件是否完好，并进行必要的检查和维护。

2.检查润滑情况：确保设备各润滑点已经加注足够的润滑油，并且润滑油的质量符合要求。

3.检查电气系统：检查电气系统的接线是否正常，各电气设备是否完好，并确认开关是否处于正确位置。

4.检查安全装置：检查安全装置是否正常运转，例如紧急停车开关、限位开关等。

5.确认工作环境：检查工作场地是否平整，无障碍物，以确保设备能够正常运行。

二、操作步骤：1.启动设备：按照设备的启动顺序，逐步开启电源，启动刮板运输机的各个部件，并观察设备运转是否正常。

2.设置运行参数：根据工作需求，调整刮板运输机的运行参数，包括速度、倾角等，确保设备能够高效运行。

3.转向控制：在操作刮板运输机时，需要根据工作需要合理控制设备的转向，避免碰撞障碍物或者造成设备损坏。

4.物料装载：根据工作要求，将需要运输的物料装载到刮板运输机的输料口，注意控制物料的流量，避免堆积或者溢出。

5.运输操作：在设备开始运行后，密切关注设备运行状态，注意观察设备的震动、噪音等情况，及时发现问题并进行处理。

6.停机操作：在完成工作任务或者需要停止设备时，首先减速运行设备，然后将设备停止运转，关闭电源，确保设备处于安全状态。

7.清洁维护：在完成工作后，应对刮板运输机进行清洁和维护，清除设备上的杂物和污垢，并定期对设备进行检查和保养。

三、安全注意事项：1.在操作刮板运输机时，一定要严格遵守相关的安全操作规程，如戴好安全帽、穿戴劳动防护用品等。

2.操作人员不得在设备运行过程中将身体部位伸入设备内部，以免发生危险。

3.在设备故障时，应立即停机并向上级报告，禁止擅自维修故障，以免造成安全事故。

SGZ630/220型输送机使用说明书172S01/03-SY张家口煤矿机械有限公司2005年12月目录第一章技术参数 - - - - - - - - - - - - - - - 1 第二章人员和设备安全提示 - - - - - - - - - - 1 第三章操作与维修基础 - - - - - - - - - - - - 3 第四章螺栓扭矩参数 - - - - - - - - - - - - - 8 第五章安装 - - - - - - - - - - - - - - - - - 8 第六章输送机试运转 - - - - - - - - - - - - - 9 第七章维护与检查表 - - - - - - - - - - - - - 10 第八章润滑 - - - - - - - - - - - - - - - - - 17 第九章贮藏 - - - - - - - - - - - - - - - - - 18 第十章附图 - - - - - - - - - - - - - - - - - 18第 2 页使 用 说 明 书共 40 页２.１.１输送机在运行中，任何人不得站在、横跨或越过输送机否则将导致受伤或死亡。

２.１.２在工作时，不要站在输送机的煤壁一侧，否则将导致受伤或死亡。

２.２警告！２.２.１除了运输煤炭和少量矸石外，输送机不得携运任何其他物品，否则将造成设备损坏及人员的严重伤亡。

２.２.２输送机在运行中，站在采空区侧的人不要靠在输送机档煤板上，不得将身体伸向工作面一侧，否则会导致受伤或死亡。

２.２.３输送机为电动运行，在进行任何维护工作时，要确定已切断电源。

所谓“切断”，意思是维护人员挂牌，锁定，并从供电中心将电缆拆下。

任何其它的理解都是不准确的。

否则将可能导致人身伤害和设备损坏。

２.２.４在液压系统的泵运转时，不要拆卸液压零部件。

当需要拆卸或更换液压零部件时，要确定压力已被隔离，液体被排回油箱或大气中，否则，将导致人身伤害或其它危害。

第一章概述SGZ764/630型146S01/02、146S01/03前、后输送机，采用液压马达、伸缩机尾紧链，传动部采用双速电机、行星减速器、摩擦限矩器、液控装置等部件。

使用操作人员应阅读本说明书、《2PTU液压张紧装置操作说明书》、《XJQ-315型磨擦限矩器使用说明书》、《机头液压控制系统使用说明书》、《机尾液压控制系统使用说明书》、以及相关设备的使用说明书，并经过输送机的结构，安全和使用规程培训，方允许操作、维护输送机。

第二章．主要技术特征1 标台长度 150m2 输送量 1000t/h3 电动机型号 YBSD-315/160-4/8功率 315kw电压 1140v转速 1485/742r/min4 刮板链速 1.28m/s5 启动器型号 QJZ—2*400/1140s6 减速器型号 59JS—315型传动比 1：33.1477 刮板链刮板链型式中双链刮板链中心距 140mm圆环链规格φ30*108-D刮板间距 1080mm8 中部槽型式铸焊封底式规格(长×内宽×高) 1503*724*290mm联接方式锻造大环9 采煤机牵引方式齿轮—销轨式销轨节距 126mm10 紧链装置液压马达和伸缩机尾第三章主要组成该输送机主要由机头传动部、机头推移部、抬高槽、变线槽、中部槽、开天窗槽、电缆槽、机尾传动部、机尾推移部、阻链器、销轨、刮板链、起动器、工具等组成。

1 机头传动部机头传动部主要由传动装置、机头架、链轮轴组件、舌板、拨链器等组成。

传动装置可根据工作面的实际情况安装在机头架的两侧。

1）传动装置传动装置是由电机、限矩离合器、液压紧链器和减速器等组成，根据现场工况可安装在机头架的左、右任一侧，是整台输送机的动力来源。

详见相关使用说明书。

2）机头架机头架主要起支承传动装置、链轮组件、拨链器、刮板链等部件的作用。

机架采用可拆卸压块，便于链轮从前端拆卸维护。

3）链轮组件链轮组件装在机头传动部的机头架上，主要由轴承盖、轴承座、滚筒、链轮体、轴、浮动密封、滚动轴承等组成。

SGZ630/220型刮板输送机技术参数编制：铁生沟矿机电科2010-6-18一、工作面地质条件：1、工作面倾角8°～20°（下运），走向倾角10°～11°（俯采）。

2、煤层平均厚度5m，含少量夹矸，煤质硬度f<1；煤层顶板为f=4～6的砂岩，底板为泥岩。

3、支护方式为单体、顶梁支护。

4、工作面长度≤150m。

5、下井尺寸：长度4.2 m×1.2m(宽)×2.0m（高）。

二、对刮板输送机技术参数要求1、刮板输送机型号：SGZ630/220。

2、供货要求：一部长度：111米（11111工作面切眼）；卸载高度：650mm；另一部110米（西四倾斜面切眼），卸载高度：650mm。

3、输送量：450t/h。

4、链条型式：中双链；链条规格：22×86-C；链速：1.0m/s。

5、电动机型号：KBYD550-110/55-4/8双速电机电压：660/1140 V转速：1480/735 r/min功率：110/55 KW生产厂家：抚顺电机制造股份有限公司6、减速器型号：6JS，与西北或张家口减速机厂能够互换；减速机结构为圆锥圆柱减速机（硬齿面）。

7、输送机中部槽采用E222槽帮钢，中板材质Q345，厚25mm,堆焊耐磨块8块。

8、中部槽规格：1500*630*222mm；联接方式：工字销联接。

9、随机带3％配件，开关为真空磁力启动器QBZ-200型2台。

三、该输送机要求出厂前进行地面铺设试验，届时用户派人验收。

四、技术资料及有关总图及维护使用说明书一式四份随机交给用户。

SGZ630/220SGZ630/264SGZ730/220SGZ730/264刮板输送机使用说明书河南金马重型机械制造有限责任公司二○○七年三月三十日致用户：欢迎使用我厂生产的SGZ630/220、SGZ630/264、SGZ730/220、SGZ730/264刮板输送机，其性能优良，使用安全，产品严格执行MT/T105-2006《刮板输送机通用技术条件》。

SGZ630/220、SGZ630/264、SGZ730/220、SGZ730/264刮板输送机采用矿用高强度圆环链做牵引，适用于煤矿井下缓倾斜煤层运输煤炭。

我们郑重承诺，我们将以优质的产品、一流的售后服务答谢用户，若您在使用中发现问题，请随时拨打我厂的售后服务电话。

对本省用户，售后服务人员保证在48小时内到达现场，对省外用户，在72小时内到达现场。

一次握手，永远朋友！※安全警示：1、与刮板输送机配套使用的矿用隔爆兼本质安全型真空电磁起动器必须有在有效期内的矿用产品安全标志证书。

2、安装在同一台刮板输送机上的矿用高强度园环链以及与之配套使用的圆环链用扁平接链环，应具有相同的规格及质量级别。

3、刮板输送机严禁乘人；用刮板输送机运送物料时，必须有防止顶人和顶倒支架的安全措施。

4、安装使用及维护过程中渗漏的油脂必须及时清除干净。

5、电动机、减速器、园环链、扁平接链环必须有在有效期内的矿用产品安全标志证书。

附表：附:申请产品配套件安全标志证书明细表目录一、概述 ----------------------------------- 1二、刮板输送机的工作原理 -------------------- 1三、输送机的主要技术参数 --------------------2四、刮板输送机的结构特点和作用 ---------------2五、刮板输送机的安装和试运转 -----------------8六、刮板输送机的使用------------------------12七、刮板输送机的维护与润滑 ------------------13八、刮板输送机故障及处理方法 ----------------17九、易损件 ----------------------------------18十、附图 ------------------------------------18一、概述1、用途刮板输送机是矿井运输设备的主要组成部分，SGZ630/220、SGZ630/264、SGZ730/220、SGZ730/264刮板输送机主要适用于缓倾斜中厚煤层长壁式机械化综采或高档普采工作面，其主要优点是运输量大，结构强度高，适应性强，价格便宜。

目录前言 (2)一、用途与特征 (3)二、刮板输送机组成及工作原理 (3)三、主要技术特征 (3)四、输送机零部件的存放 (9)五、输送机的安装及试运转 (9)六、输送机的使用与维护 (12)七、输送机的润滑 (14)八、输送机的故障预防及排除 (14)九、工具一览表 (15)例图 (16)前言直接使用本设备的工作人员及有关管理人员应认真仔细的阅读本说明书。

本说明书将有助于您熟悉和了解正在选型或使用设备的功能及使用范围。

有助于您做出明智、经济的选择。

本说明书内容包含了有关安全操作，正确经济的使用设备的详细说明及有关建议。

认真仔细的阅读本说明书将有助于预防事故，降低维修成本节省维修时间，提高设备的可靠性，并可延长设备的使用寿命。

为保证设备安全可靠的运行，合理的组织及适当的预防措施，是十分重要的。

本说明书所定的维护周期是最大的，仅为推荐值。

应根据现场的具体情况及工作环境做进一步的调整。

应遵守安全操作规程，特别是在井下预防事故及安全运行的规定。

在安装设备的现场应备有说明书，操作中除遵守安全方面的规定外，还要遵守起重、运输、电工、钳工等方面的有关规定。

应遵守附件生产厂家相应的操作说明，如电动机、真空开关等，只允许使用合格的附件。

随机供应的备件是按正常工作状态提供的，是可以使设备处于长久的良好运行状态，在特殊情况下损坏和提前失效的零部件必须用同样的零部件更换。

由于操作人员训练不足或操作不当均可出现危险，所以只有受过良好训练的、合格的人员才允许操作设备。

在操作设备之前，请认真阅读本说明书，并注意以下安全警示符号及其意义。

危险提示是使您引起对危险性的注意，否则将导致严重受伤或死亡。

如果不采取合适的预防措施，事故将肯定会发生。

警告提示是使您引起对危险性的警惕，否则将导致受伤或死亡，如果不采取合适的预防措施，事故将会发生。

注意提示是使您引起对危险性的注意，否则将导致人身伤害或设备损坏。

这类危险性通常是不严重的。

但发展下去后果是可怕的，如果不采取合适的预防措施，甚至会发生致命伤害。
