怎样测量整流桥的好坏-万用表教程步骤演示

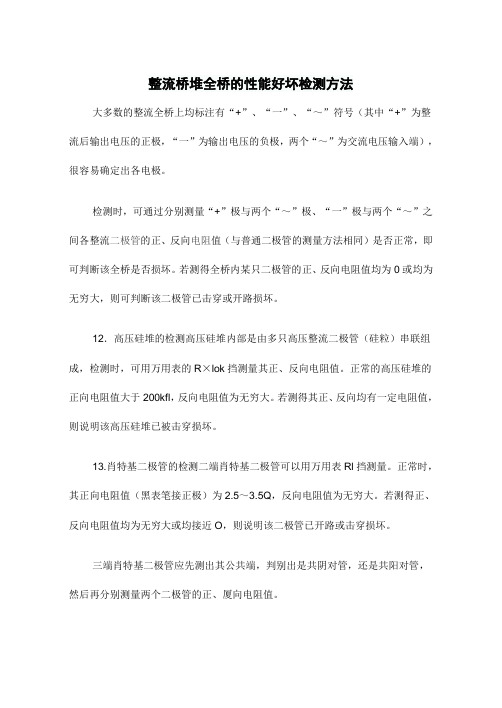

整流桥堆全桥的性能好坏检测方法大多数的整流全桥上均标注有“+”、“一”、“～”符号（其中“+”为整流后输出电压的正极，“一”为输出电压的负极，两个“～”为交流电压输入端），很容易确定出各电极。

检测时，可通过分别测量“+”极与两个“～”极、“一”极与两个“～”之间各整流二极管的正、反向电阻值（与普通二极管的测量方法相同）是否正常，即可判断该全桥是否损坏。

若测得全桥内某只二极管的正、反向电阻值均为0或均为无穷大，则可判断该二极管已击穿或开路损坏。

12．高压硅堆的检测高压硅堆内部是由多只高压整流二极管（硅粒）串联组成，检测时，可用万用表的R×lok挡测量其正、反向电阻值。

正常的高压硅堆的正向电阻值大于200kfl，反向电阻值为无穷大。

若测得其正、反向均有一定电阻值，则说明该高压硅堆已被击穿损坏。

13.肖特基二极管的检测二端肖特基二极管可以用万用表Rl挡测量。

正常时，其正向电阻值（黑表笔接正极）为2.5～3.5Q，反向电阻值为无穷大。

若测得正、反向电阻值均为无穷大或均接近O，则说明该二极管已开路或击穿损坏。

三端肖特基二极管应先测出其公共端，判别出是共阴对管，还是共阳对管，然后再分别测量两个二极管的正、厦向电阻值。

整流桥堆全桥的极性判别方法极性的判别1)外观判别法。

全桥由四只二极管组成,有四个引脚。

两只二极管负极的连接点是全桥直流输出端的“正极”,两只二极管正极的连接点是全桥直流输出端的“负极”。

大多数的整流全桥上,均标注有“+”、“-”、“~”符号.(其中“+”为整流后输出电压的正极,“-”为输出电压的负极,“~”为交流电压输入端),很容易确定出各电极。

2)万用表检测法。

如果组件的正、负极性标记已模糊不清,也可采用万用表对其进行检测。

检测时,将万用表置“R×1k”挡,黑表笔接全桥组件的某个引脚,用红表笔分别测量其余三个引脚,如果测得的阻值都为无穷大,则此黑表笔所接的引脚为全桥组件的直流输出正极;如果测得的阻值均在4~l0kΩ范围内,则此时黑表所接的引脚为全桥组件直流输出负极,而其余的两个引脚则是全桥组件的交流输入引脚。

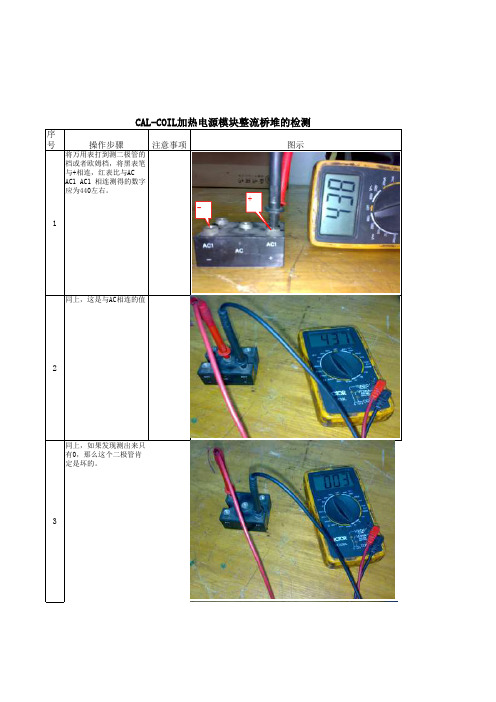

序号操作步骤注意事项图示
1将万用表打到测二极管的档或者欧姆档，将黑表笔与+相连，红表比与AC AC1 AC1 相连测得的数字应为440左右。

2
同上，这是与AC相连的值
3同上，如果发现测出来只
有0，那么这个二极管肯定
是坏的。

+
-
4反之，用红表笔接+，黑表笔分别接AC AC1 AC1显示的值应为无穷大，在万用表上会这样显示，如图，如果不是无穷大就是坏的。

5然后把红表笔接-，黑表笔分别接AC AC1 AC1 显示的值也应当为440左右。

6同上图，红接-，黑接AC，显示440左右
7如果，黑表笔接-，红表笔分别接AC AC1 AC1 那么它的值就是无穷大，如果不是无穷大，就是坏的。

8 1 1。

怎样测量整流桥的好坏之测量电压工程在做样机测试的时候,很多时候需要测试下整流桥的工作电压多少V，则只需要用万用表测试整流桥前后端的电压即可。

则如何测试以及操作呢，下面就看看ASEMI 工程的详细介绍。

测试工具：一台功能正常的万用表。

测试测试条件设定：测交流电压万用表打到交流750V档位，测直流电压万用表打到直流1000V档位〔档位可根据实际电压大小切换〕。

万用表红笔正极，黑笔负极。

测试方法与步骤为：测试整流桥交流输入电压,我们将红笔与黑笔任意接入整流桥前端的两个交流脚位上面，此时万用表会有读值变化,该读值即为整流桥的交流输入电压；测试直流输出电压时，将万用变档位切换至直流1000V电压档，红笔正极接整流桥输出正极端，黑笔负极接整流桥负极端.此时万用表的读值为整流桥直流输出端的电压。

需要特别注意的是,测试整流桥的电压需要带电测试。

另外因整流桥输出端大功率滤波电容负半周会发电,导致电路电压叠加,所以输出端电压是高于输入端电压,此时应将电容取下来再测试，数据才更接近真实情况。

整流桥测量电流整流桥测量工作电流与测量电压的方法大体类似，用到的工具依然是万用表。

主要有测试交流输入电流与直流输出电流等两个数据，下面我们就来看看详细方法介绍。

测试工具：一台功能正常的万用表。

测试测试条件设定：测量交流输入电流将万用表打到交流20A档位，测量直流输出电流将万用表打到直流20A档位〔档位可根据实际电流大小切换〕。

万用表红笔正极，黑笔负极。

测试方法与步骤为：测量整流桥电流情况我们可以参照前述测量电压的方法进展,用交流20A档位测试，我们将红笔与黑笔任意连接整流桥前端的两个交流脚位，此时万用表的读值即为整流桥交流输入电流大小；测试直流输出电流则用到直流20A档位，红笔正极接整流桥输出正极端,黑笔负极接整流桥负极端，此时万用表的读值为该整流桥直流输出端的电流大小。

需要注意的是与测量电压情况一样,测试整流桥的电流情况也需要带电测试。

整流桥堆全桥的【2 】机能利害检测办法大多半的整流全桥上均标注有“+”.“一”.“～”符号（个中“+”为整流后输出电压的正极,“一”为输出电压的负极,两个“～”为交换电压输入端）,很轻易肯定出各电极.检测时,可经由过程火离测量“+”极与两个“～”极.“一”极与两个“～”之间各整流二极管的正.反向电阻值（与通俗二极管的测量办法雷同）是否正常,即可断定该全桥是否破坏.若测得全桥内某只二极管的正.反向电阻值均为0或均为无限大,则可断定该二极管已击穿或开路破坏.12．高压硅堆的检测高压硅堆内部是由多只高压整流二极管（硅粒）串联构成,检测时,可用万用表的R×lok挡测量其正.反向电阻值.正常的高压硅堆的正向电阻值大于200kfl,反向电阻值为无限大.若测得其正.反向均有必定电阻值,则解释该高压硅堆已被击穿破坏.13.肖特基二极管的检测二端肖特基二极管可以用万用表Rl挡测量.正常时,其正向电阻值（黑表笔接正极）为2.5～3.5Q,反向电阻值为无限大.若测得正.反向电阻值均为无限大或均接近O,则解释该二极管已开路或击穿破坏.三端肖特基二极管应先测出其公共端,判别出是共阴对管,照样共阳对管,然后再分离测量两个二极管的正.厦向电阻值.整流桥堆全桥的极性判别办法极性的判别1)外不雅判别法.全桥由四只二极管构成,有四个引脚.两只二极管负极的衔接点是全桥直流输出端的“正极”,两只二极管正极的衔接点是全桥直流输出端的“负极”.大多半的整流全桥上,均标注有“+”.“-”.“~”符号.(个中“+”为整流后输出电压的正极,“-”为输出电压的负极,“~”为交换电压输入端),很轻易肯定出各电极.2)万用表检测法.假如组件的正.负极性标记已隐约不清,也可采用万用表对其进行检测.检测时,将万用表置“R×1k”挡,黑表笔接全桥组件的某个引脚,用红表笔分离测量其余三个引脚,假如测得的阻值都为无限大,则此黑表笔所接的引脚为全桥组件的直流输出正极;假如测得的阻值均在4~l0kΩ规模内,则此时黑表所接的引脚为全桥组件直流输出负极,而其余的两个引脚则是全桥组件的交换输入引脚.。

整流桥堆四脚怎么测量好坏“整流桥”这个电子元件，在电磁炉中必不可少，我在维修中总结了一句顺口溜来快速检测整流桥，于初学者分享！这句顺口溜是“一四单通、二三断”。

仅七个字就能检测整流桥的好坏！意思是说：取下整流桥，用指针表RX1K档检测，一四脚和任意脚都是单向导通，也就是所说的“一四单通”，二脚和三脚测量时永远都是断路不通，即：“二三断”，符合这个条件的就是好的，反之则是坏的！想知道四脚整流桥好坏判断的方法，你首先得了解实际操作接线上机测试的方法！ASEMI实际操作一步到位！ASEMI单相整流桥接线方法！第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇，空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图4 开关控制正反转接线图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

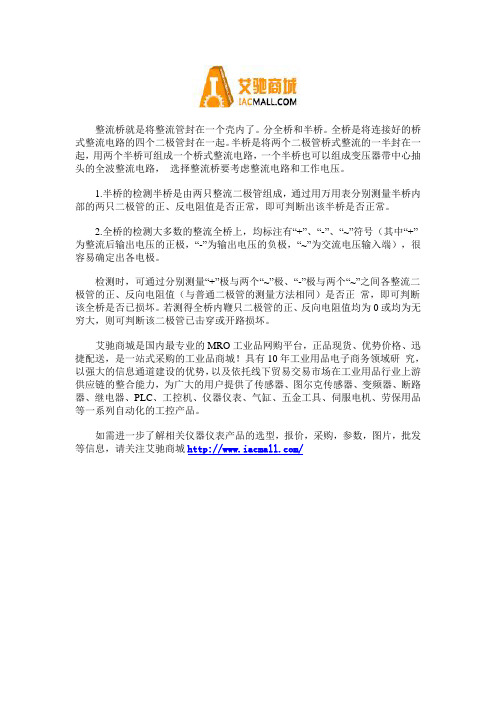

整流桥就是将整流管封在一个壳内了。

分全桥和半桥。

全桥是将连接好的桥式整流电路的四个二极管封在一起。

半桥是将两个二极管桥式整流的一半封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路，选择整流桥要考虑整流电路和工作电压。

1.半桥的检测半桥是由两只整流二极管组成，通过用万用表分别测量半桥内部的两只二极管的正、反电阻值是否正常，即可判断出该半桥是否正常。

2.全桥的检测大多数的整流全桥上，均标注有“+”、“-”、“~”符号（其中“+”为整流后输出电压的正极，“-”为输出电压的负极，“~”为交流电压输入端），很容易确定出各电极。

检测时，可通过分别测量“+”极与两个“~”极、“-”极与两个“~”之间各整流二极管的正、反向电阻值（与普通二极管的测量方法相同）是否正常，即可判断该全桥是否已损坏。

若测得全桥内鞭只二极管的正、反向电阻值均为0或均为无穷大，则可判断该二极管已击穿或开路损坏。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

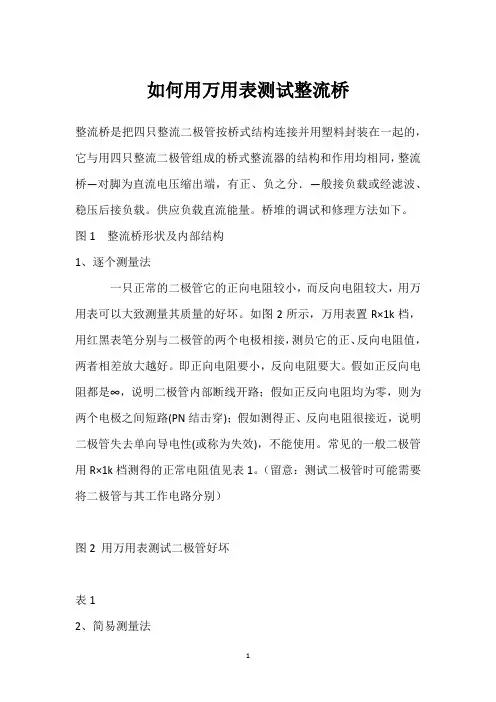

如何用万用表测试整流桥整流桥是把四只整流二极管按桥式结构连接并用塑料封装在一起的，它与用四只整流二极管组成的桥式整流器的结构和作用均相同，整流桥—对脚为直流电压缩出端，有正、负之分．—般接负载或经滤波、稳压后接负载。

供应负载直流能量。

桥堆的调试和修理方法如下。

图1整流桥形状及内部结构1、逐个测量法一只正常的二极管它的正向电阻较小，而反向电阻较大，用万用表可以大致测量其质量的好坏。

如图2所示，万用表置R×1k档，用红黑表笔分别与二极管的两个电极相接，测员它的正、反向电阻值，两者相差放大越好。

即正向电阻要小，反向电阻要大。

假如正反向电阻都是∞，说明二极管内部断线开路；假如正反向电阻均为零，则为两个电极之间短路(PN结击穿)；假如测得正、反向电阻很接近，说明二极管失去单向导电性(或称为失效)，不能使用。

常见的一般二极管用R×1k档测得的正常电阻值见表1。

（留意：测试二极管时可能需要将二极管与其工作电路分别）图2 用万用表测试二极管好坏表12、简易测量法上述方法检测整流桥堆具体牢靠，但测试过程较繁琐。

这里再介绍一种简洁方法，只得测三次即可确定桥堆的好坏。

如图1(b)所示，将万用表置R×10k档．测量沟通电源输入端②脚、④脚间的正反向电阻，由电路结构可知，无论两表笔怎样连接测量，对于一只性能良好的桥堆，其②脚、④脚间的正反向电阻均应很大，因每次测量总有二极管是反向运用状态；假如测得正反向电阻较小(如只有几千欧)时，则说明娇堆中有一只或多只二极管有击穿或漏电现象，不能再使用了。

仅靠上述测量还不能推断桥堆中某只二极管是否有开路性放降相正向电阻变大的故障，对此还应测试直流输出端①脚、③脚间的正向电阻，方法是：万用表置R×1k档，红表笔接③脚．黑表笔接①脚，假如此时测出的正向电阻略比单只二极管正向电阻大，说明桥准正常，假如正向电阻接近单只二极管的正向电阻，说明桥堰中有一只或两只(两臀)二极管击穿；假如正向电阻较大，比两只二极管正向电阻大许多，说明桥准中的二极管有正向电阻变大或有开路性故障。

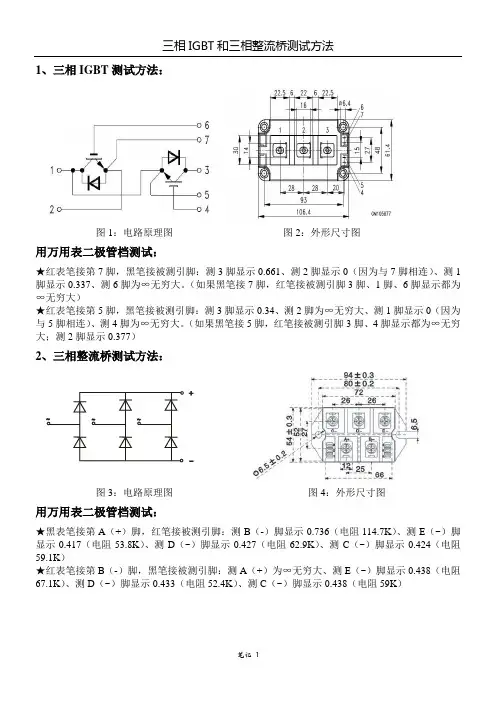

三相IGBT 和三相整流桥测试方法
笔记 1 1、三相IGBT 测试方法：
图1：电路原理图 图2：外形尺寸图
用万用表二极管档测试：
★红表笔接第7脚，黑笔接被测引脚：测3脚显示0.661、测2脚显示0（因为与7脚相连）、测1脚显示0.337、测6脚为∞无穷大。

（如果黑笔接7脚，红笔接被测引脚3脚、1脚、6脚显示都为∞无穷大）
★红表笔接第5脚，黑笔接被测引脚：测3脚显示0.34、测2脚为∞无穷大、测1脚显示0（因为与5脚相连）、测4脚为∞无穷大。

（如果黑笔接5脚，红笔接被测引脚3脚、4脚显示都为∞无穷大；测2脚显示0.377）
2、三相整流桥测试方法：
图3：电路原理图 图4：外形尺寸图
用万用表二极管档测试：
★黑表笔接第A （+）脚，红笔接被测引脚：测B （-）脚显示0.736（电阻114.7K ）、测E （~）脚显示0.417（电阻53.8K ）、测D （~）脚显示0.427（电阻62.9K ）、测C （~）脚显示0.424（电阻59.1K ）
★红表笔接第B （-）脚，黑笔接被测引脚：测A （+）为∞无穷大、测E （~）脚显示0.438（电阻67.1K ）、测D （~）脚显示0.433（电阻52.4K ）、测C （~）脚显示0.438（电阻59K ）。

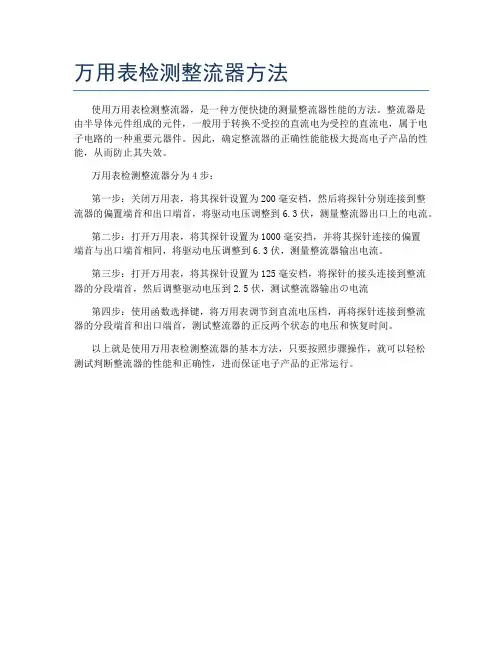

万用表检测整流器方法
使用万用表检测整流器，是一种方便快捷的测量整流器性能的方法。

整流器是
由半导体元件组成的元件，一般用于转换不受控的直流电为受控的直流电，属于电子电路的一种重要元器件。

因此，确定整流器的正确性能能极大提高电子产品的性能，从而防止其失效。

万用表检测整流器分为4步：
第一步：关闭万用表，将其探针设置为200毫安档，然后将探针分别连接到整
流器的偏置端首和出口端首，将驱动电压调整到6.3伏，测量整流器出口上的电流。

第二步：打开万用表，将其探针设置为1000毫安挡，并将其探针连接的偏置
端首与出口端首相同，将驱动电压调整到6.3伏，测量整流器输出电流。

第三步：打开万用表，将其探针设置为125毫安档，将探针的接头连接到整流
器的分段端首，然后调整驱动电压到2.5伏，测试整流器输出の电流
第四步：使用函数选择键，将万用表调节到直流电压档，再将探针连接到整流
器的分段端首和出口端首，测试整流器的正反两个状态的电压和恢复时间。

以上就是使用万用表检测整流器的基本方法，只要按照步骤操作，就可以轻松
测试判断整流器的性能和正确性，进而保证电子产品的正常运行。

万用表检测整流器方法在电子电路中，整流器是一种将交流电转换为直流电的装置。

它通常由二极管组成，可以将交流电的负半周或正半周去除，从而获得一个单向导通的电流输出。

整流器在电子设备中起着非常重要的作用，因此需要对其进行定期的检测和维护。

而使用万用表是一种简单而有效的方法，下面我们将介绍如何使用万用表检测整流器的方法。

首先，我们需要准备一台数字万用表。

将万用表的选择旋钮拨到直流电压测量位置。

接着，将整流器的输入端和输出端分别连接到万用表的正负极。

然后，将交流电源接通，测量整流器的输出电压。

如果整流器工作正常，输出电压应该是一个稳定的直流电压。

如果输出电压不稳定或者为零，那么可能整流器存在故障。

接下来，我们可以使用万用表进行二极管的检测。

将万用表的选择旋钮拨到二极管测量位置。

然后，将二极管的正极和负极分别连接到万用表的正负极。

根据二极管的正负极性，可以通过万用表的显示来判断二极管是否正常工作。

如果二极管正常，那么在正极和负极之间应该有一个正向导通的电压值。

如果二极管损坏，那么在正向导通时电压值会非常小或者没有。

此外，我们还可以使用万用表来检测整流器的滤波电容。

将万用表的选择旋钮拨到电容测量位置。

然后，将滤波电容的正极和负极分别连接到万用表的正负极。

根据万用表的显示来判断电容的电容值是否在正常范围内。

如果电容值异常，那么可能电容存在故障，需要进行更换。

除此之外，我们还可以使用万用表来检测整流器的电阻值。

将万用表的选择旋钮拨到电阻测量位置。

然后，将整流器的正极和负极分别连接到万用表的正负极。

根据万用表的显示来判断整流器的电阻值是否在正常范围内。

如果电阻值异常，那么可能整流器内部存在故障，需要进一步检修。

综上所述，使用万用表检测整流器的方法是一种简单而有效的手段。

通过测量整流器的输出电压、二极管、滤波电容和电阻值，可以判断整流器是否正常工作。

在实际维护工作中，我们可以根据万用表的测量结果来进行故障排除和维修，从而保证整流器的正常运行。
