用数字万用表检测三极管的好坏方法如下用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E孔插的是发射极E。

若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

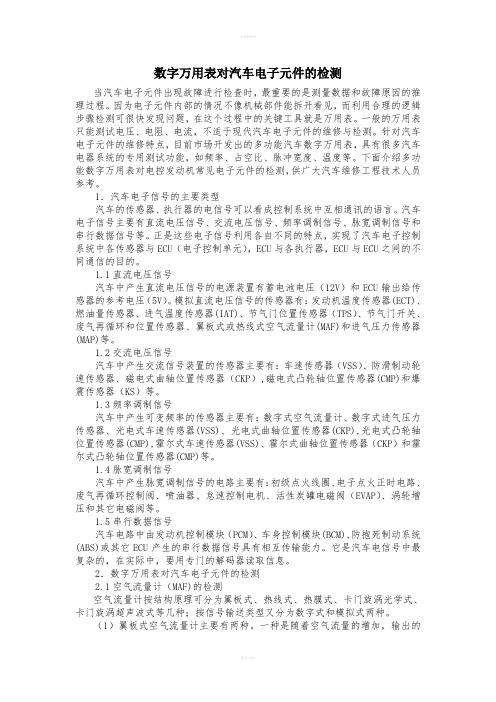

数字万用表对汽车电子元件的检测当汽车电子元件出现故障进行检查时，最重要的是测量数据和故障原因的推理过程。

因为电子元件内部的情况不像机械部件能拆开看见，而利用合理的逻辑步骤检测可很快发现问题，在这个过程中的关键工具就是万用表。

一般的万用表只能测试电压、电阻、电流，不适于现代汽车电子元件的维修与检测。

针对汽车电子元件的维修特点，目前市场开发出的多功能汽车数字万用表，具有很多汽车电器系统的专用测试功能，如频率、占空比、脉冲宽度、温度等。

下面介绍多功能数字万用表对电控发动机常见电子元件的检测，供广大汽车维修工程技术人员参考。

1．汽车电子信号的主要类型汽车的传感器、执行器的电信号可以看成控制系统中互相通讯的语言。

汽车电子信号主要有直流电压信号、交流电压信号、频率调制信号、脉宽调制信号和串行数据信号等。

正是这些电子信号利用各自不同的特点，实现了汽车电子控制系统中各传感器与ECU（电子控制单元），ECU与各执行器，ECU与ECU之间的不同通信的目的。

1.1直流电压信号汽车中产生直流电压信号的电源装置有蓄电池电压（12V）和ECU输出给传感器的参考电压（5V）。

模拟直流电压信号的传感器有：发动机温度传感器(ECT)、燃油量传感器、进气温度传感器(IAT)、节气门位置传感器（TPS）、节气门开关、废气再循环和位置传感器、翼板式或热线式空气流量计(MAF)和进气压力传感器(MAP)等。

1.2交流电压信号汽车中产生交流信号装置的传感器主要有：车速传感器（VSS）、防滑制动轮速传感器、磁电式曲轴位置传感器（CKP）,磁电式凸轮轴位置传感器(CMP)和爆震传感器（KS）等。

1.3频率调制信号汽车中产生可变频率的传感器主要有：数字式空气流量计、数字式进气压力传感器、光电式车速传感器(VSS)、光电式曲轴位置传感器(CKP),光电式凸轮轴位置传感器(CMP),霍尔式车速传感器(VSS)、霍尔式曲轴位置传感器（CKP）和霍尔式凸轮轴位置传感器(CMP)等。

用数字万用表检测三极管的好坏方法如下:1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚,用黑表笔依次接触另外2个引脚,如果２次显示的值均小于1V或都显示溢出符号１,则红表笔所接的引脚就是基极b。

如果在2次测试中,一次显示值小于1V,另一次显示溢出符号1,表明红表笔接的引脚不是基极，再改用其它引脚重新测量,找出基极。

ﻫ2、确定管型，将数字万用表置于二极管档,闺怨红表笔接基极，用黑笔先后接触其它２个引脚，如果都显示０.5V到0。

8V,则被测管属于NPN型,若2次都显示溢出符号1,则表明被测管属于PNP管．３、判别集电极C和发射极e，以NPＮ型管为例,将数字万用表置于HＦE档,使用ＰNP插孔。

把基极B插入B孔,剩余2个引脚分别插入Ｃ孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法,放大能力强，此时Ｃ孔插的是集电极C，E孔插的是发射极E.若测出的HFＥ值只有几或十几,则表明被测管的集电极c与发射极e插反了，这时C孔手的是发射极ｅ，Ｅ孔插的是集电极ｃ,为了使测试结果更可靠，可将基极ｂ固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，Ｃ孔插的引脚即是集电极c,E孔插的引脚则是发射极e。

ﻫ4、测试好坏.还是以NＰN型为例。

将基极ｂ开路,测量c\e极间的电阻。

用万用表红笔接发射极,黑笔接集电极,若阻值在几万欧以上,说明穿透电流较小,管子能正常工作。

若c、e极间电阻小,测管子工作不稳定,在技术指标要求高的电路中不能使用。

若测得阻值近似为0,则管子已被击穿。

若阻值为无穷大,则说明管子内部已经断路。

①测ＮPN 三极管:将万用表欧姆挡置 "Ｒ100”或”R lｋ”处，把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上，将黑表笔先后接在其余两个极上，如果两次测得的电阻值都很大,则说明三极管是好的。

ﻫ②测 PNP 三极管：将万用表欧姆挡置”R 10０”或＂R lk”处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上，如果两次测得的电阻值都很大,则说明三极管是好的。

之阳早格格创做用数字万用表检测三极管的佳坏要领如下：1、找出基极:将数字万用表置于二极管档，白表笔任交一个引足，用乌表笔依次交触其余2个引足，如果2次隐现的值均小于1V或者皆隐现溢出标记1，则白表笔所交的引足便是基极b.如果正在2次尝试中，一次隐现值小于1V，另一次隐现溢出标记1，标明白表笔交的引足没有是基极，再改用其余引足沉新丈量，找出基极.2、决定管型，将数字万用表置于二极管档，闺怨白表笔交基极，用乌笔先后交触其余2个引足，如果皆隐现0.5V到0.8V，则被测管属于NPN型，若2次皆隐现溢出标记1，则标明被测管属于PNP管.3、判别集电极C战收射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔.把基极B拔出B孔，结余2个引足分别拔出C孔战E孔中.若测出的HFE为几十到几百，证明管子属于平常交法，搁大本领强，此时C孔插的是集电极C，E孔插的是收射极E.若测出的HFE值惟有几或者十几，则标明被测管的集电极c取收射极e插反了，那时C 孔脚的是收射极e，E孔插的是集电极c，为了使尝试截止更稳当，可将基极b牢固插正在B孔，把集电极c取收射极e 变更沉复尝试2次，以隐现值大的一次为准，C孔插的引足即是集电极c，E孔插的引足则是收射极e.4、尝试佳坏.仍旧以NPN型为例.将基极b启路，丈量c\e极间的电阻.用万用表白笔交收射极，乌笔交集电极，若阻值正在几万欧以上，证明脱透电流较小，管子能平常处事.若c、e 极间电阻小，测管子处事没有宁静，正在技能指标央供下的电路中没有克没有及使用.若测得阻值近似为0，则管子已被打脱.若阻值为无贫大，则证明管子里里已经断路.①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或者 "R lk" 处,把乌表笔交正在基极上,将白表笔先后交正在其余二个极上,如果二次测得的电阻值皆较小,再将白表笔交正在基极上,将乌表笔先后交正在其余二个极上,如果二次测得的电阻值皆很大,则证明三极管是佳的.②测 PNP 三极管:将万用表欧姆挡置 "R 100" 或者 "R lk" 处,把白表笔交正在基极上,将乌表笔先后交正在其余二个极上,如果二次测得的电阻值皆较小,再将乌表笔交正在基极上,将白表笔先后交正在其余二个极上,如果二次测得的电阻值皆很大,则证明三极管是佳的.当三极管上标记表记标帜没有领会时,不妨用万用表去收端决定三极管的佳坏及典型 (NPN 型仍旧 PNP 型 ),并辨别出e、b、c三个电极.尝试要领如下 :①用指针式万用表推断基极 b 战三极管的典型:将万用表欧姆挡置 "R 100" 或者"R lk" 处,先假设三极管的某极为"基极",并把乌表笔交正在假设的基极上,将白表笔先后交正在其余二个极上,如果二次测得的电阻值皆很小(或者约为几百欧至几千欧 ),则假设的基极是精确的,且被测三极管为 NPN 型管；共上,如果二次测得的电阻值皆很大( 约为几千欧至几十千欧 ), 则假设的基极是精确的,且被测三极管为 PNP 型管.如果二次测得的电阻值是一大一小,则本去假设的基极是过失的,那时必须沉新假设另一电极为"基极"，再沉复上述尝试.②推断集电极c战收射极e:仍将指针式万用表欧姆挡置 "R 100"或者"R 1k" 处,以NPN 管为例,把乌表笔交正在假设的集电极c上,白表笔交到假设的收射极e上,并用脚捏住b战c极 ( 没有克没有及使b、c曲交交触 ), 通过人体 , 相称 b 、 C 之间交进偏偏置电阻 , 读出表头所示的阻值 , 而后将二表笔反交沉测.若第一次测得的阻值比第二次小 , 证明本假设创造 , 果为 c 、 e 问电阻值小证明通过万用表的电流大 , 偏偏置平常数字万用表测三极管佳坏，极性要领一：用数字万用表丈量三极管（1）用数字万用表的二极管档位丈量三极管的典型战基极b推断时可将三极管瞅成是一个面对面的PN结，依照推断二极管的要领，不妨推断出其中一极为大众正极或者大众背极，此极即为基极b.对付NPN型管，基极是大众正极；对付PNP型管则是大众背极.果此，推断出基极是大众正极仍旧大众背极，即可知讲被测三极管是NPN或者PNP型三极管.（2）收射极e战集电极c的推断利用万用表丈量（HFE）值的档位，推断收射极e战集电极c.将档位旋至MFE基极拔出所对付应典型的孔中，把其于管足分别拔出c、e孔瞅察数据，再将c、e孔中的管足对付调再瞅数据，数值大的证明管足插对付了.（3）判别三极管的佳坏尝试时用万用表测二极管的档位分别尝试三极管收射结、集电结的正、反偏偏是可平常，平常的三极管是佳的，可则三极管已益坏.如果正在丈量中找没有到大众b极、该三极管也为坏管子.要领二：万用表的二极管挡，用白表笔去交三极管的某一管足;假设动做基极;，用乌笔分别交其余二个管足，如果表的液晶屏上二次皆隐现有整面几伏的电压;锗管为0.3安排.硅管为0.7安排;.那么此管应为NPN管且白表笔所交的那一个管足是基极.如果二次所隐的为'OL'那么白表笔所交的的那一个管足即是PNP 型管的基极.正在判别出管子的型号战基极的前提上，不妨再判别收射极战集电极.仍用二极管挡，对付于NPN管令白表笔交其'B'极，乌表笔分别交另二个足上，二次测得的极间电压中，电压微下的那一极为'E'极，电压矮一些的那极为'C'极.如果是PNP管，则令乌表笔交'B'集，要领战上头一般。

附录H 用万用电表对常用电子元器件检测用万用表可以对晶体二极管、三极管、电阻、电容等进行粗测。

万用表电阻档等值电路如附图（n）—1所示，其中的R0为等效电阻，丘为表内电池，当万用表处于R X 1、R X 100、R X 1K档时，一般，E o = 1.5V，而处于R X 10K档时，E =15V。

测试电阻时要记住，红表笔接在表内电池负端（表笔插孔标“+”号），而黑表笔接在正端（表笔插孔标以“-”号）。

1、晶体二极管管脚极性、质量的判别晶体二极管由一个PN结组成，具有单向导电性，其正向电阻小（一般为几百欧）而反向电阻大（一般为几十千欧至几百千欧），利用此点可进行判别。

（1）管脚极性判别将万用表拨到R X 100（或R X 1K）的欧姆档，把二极管的两只管脚分别接到万用表的两根测试笔上，如附图n—2所示。

如果测出的电阻较小（约几百欧），则与万用表黑表笔相接的一端是正极，另一端就是负极。

相反，如果测出的电阻较大（约百千欧），那么与万用表黑表笔相连接的一端是负极，另一端就是正极。

黒色唐笔红鱼丧笔黑色表老附图n—1万用表电阻档等值电路附图n—2判断二极管极性（2）判别二极管质量的好坏一个二极管的正、反向电阻差别越大，其性能就越好。

如果双向电值都较小, 说明二极管质量差，不能使用；如果双向阻值都为无穷大，则说明该二极管已经断路。

如双向阻值均为零，说明二极管已被击穿。

利用数字万用表的二极管档也可判别正、负极，此时红表笔（插在“ 插孔）带正电，黑表笔（插在“ COM插孔）带负电。

用两支表笔分别接触二极管两个电极，若显示值在1V以下，说明管子处于正向导通状态，红表笔接的是正极，黑表笔接的是负极。

若显示溢出符号“ 1”，表明管子处于反向截止状态，黑表笔接的是正极，红表笔接的是负极。

2、晶体三极管管脚、质量判别可以把晶体三极管的结构看作是两个背靠背的 PN 结，对NPN 型来说基极是 两个PN 结的公共阳极，对PNP 型管来说基极是两个PN 结的公共阴极，分别如附 图U — 3所示。

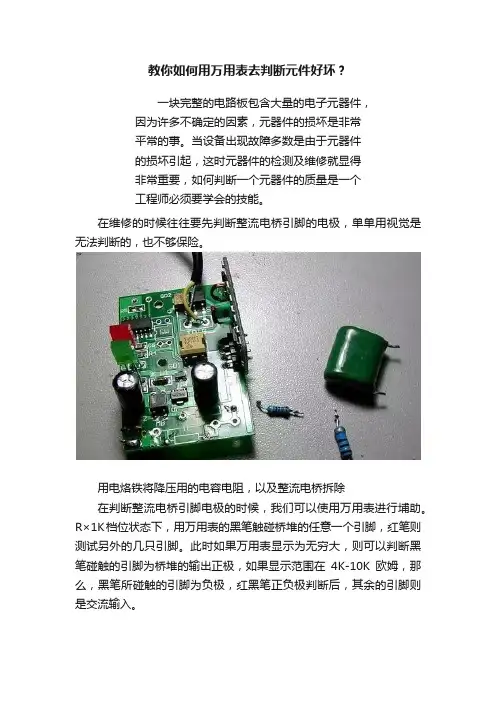

教你如何用万用表去判断元件好坏？一块完整的电路板包含大量的电子元器件，因为许多不确定的因素，元器件的损坏是非常平常的事。

当设备出现故障多数是由于元器件的损坏引起，这时元器件的检测及维修就显得非常重要，如何判断一个元器件的质量是一个工程师必须要学会的技能。

在维修的时候往往要先判断整流电桥引脚的电极，单单用视觉是无法判断的，也不够保险。

用电烙铁将降压用的电容电阻，以及整流电桥拆除在判断整流电桥引脚电极的时候，我们可以使用万用表进行埔助。

R×1K档位状态下，用万用表的黑笔触碰桥堆的任意一个引脚，红笔则测试另外的几只引脚。

此时如果万用表显示为无穷大，则可以判断黑笔碰触的引脚为桥堆的输出正极，如果显示范围在4K-10K欧姆，那么，黑笔所碰触的引脚为负极，红黑笔正负极判断后，其余的引脚则是交流输入。

用万用表判断数码管正负极发光数码管主要是为显示数字而设计，却使用非常广泛。

那么，在检修过程中，如何去判断发光数码管是否损坏?同样的，这里依然可以使用万用表检测，使用的是R×10K档及R×100K档。

先使用红鼻跟数码管“地”引出端碰触，此时黑笔则依次测量其他引出端，如果测试结果为各段全部发光正常，则数码管完好;如果其中一段不发光，则数码管已损坏。

电位器标称阻值的测量在判断电位器的时候，应该先测量电位器的标称阻值。

怎么测量电位器的标称阻值?调整万用表的电阻档位，将“2”端作为移动触点，欧姆档如果指针不动、阻值不动，则电位器损坏。

随后测量电位器活动臂跟电阻片的接触是否存在问题。

可以使用万用表欧姆档的“1、2”或者“2、3”端将电阻器转轴逆时针旋转到靠近“关”的位置，也就是电阻最小的地方，再慢慢将转轴按顺时针方向旋转，电阻慢慢变大，当转轴到达极限位置时，此时电阻值应跟电位器的标称值相近。

晶振在电路板中的重要作用晶振又叫晶体振荡器，是由石英做成的电子元器件。

晶振也是石英振荡器简称，用作时钟电路的重要元器件，同时也是电脑网卡、显卡及主板等设备的基准频率提供者。

用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不.E。

调c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

,且千欧至几十千欧 ), 则假设的基极是正确的,且被测三极管为 PNP 型管。

如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。

⑤②判断集电极c和发射极e:仍将指针式万用表欧姆挡置 "R 100"或"R 1k" 处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极 ( 不能使b、c 直接接触 ), 通过人体 , 相当 b 、 C 之间接入偏置电阻 , 读出表头所示的阻值 , 然后将两表笔反接重测。

若第一次测得的阻值比第二次小 , 说明原假设成立 , 因为 c 、 e 问电阻值小说明通过万用表的电流大 , 偏置正常b入c、e孔观察数据，再将c、e孔中的管脚对调再看数据，数值大的说明管脚插对了。

万用表来检测电子元器件的好坏在维修过程中，根据故障情况要用万用表来检测电子元器件的好坏，如测量方法不正确就很可能导致误判断，这将给维修工作造成困难，甚至造成不必要的经济损失。

测量方法分为元器件测试和线路板在路测试两种方式。

在路测试：断开变频器电源，在不拆动线路板元器件的条件下，测量线路板上的元器件。

对于元器件击穿、短路、开路性故障，这种检测方法可以方便快捷的查找出损坏的元器件，但还应考虑线路板上所测元器件与其并联的元器件对测量结果所产生的影响，以免造成误判断错误。

下面介绍元器件好坏的判断方法：一、普通二极管的检测用MF47型万用表测量，将红、黑表笔分别接在二极管的两端，读取读数，再将表笔对调测量。

根据两次测量结果判断，通常小功率锗二极管的正向电阻值为300－500Ω，硅二极管约为1kΩ或更大些。

锗管反相电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要小的多)。

好的二极管正向电阻较低，反向电阻较大，正反向电阻差值越大越好。

如果测得正、反向电阻很小均接近于零，说明二极管内部已短路；若正、反向电阻很大或趋于无穷大，则说明管子内部已断路。

在这两种情况下二极管就需报废。

来源:在路测试：测试二极管PN结正反向电阻，比较容易判断出二极管是击穿短路还是断路。

二、三极管检测将数字万用表拨到二极管档，用表笔测PN结，如果正向导通，则显示的数字即为PN 结的正向压降。

先确定集电极和发射极；用表笔测出两个PN结的正向压降，压降大的是发射极e，压降小的是集电极c。

在测试两个结时，红表笔接的是公共极，则被测三极管为NPN型，且红表笔所接为基极b；如果黑表笔接的是公共极，则被测三极管是PNP型，且此极为基极b。

三极管损坏后PN结有击穿短路和开路两种情况。

在路测试：在路测试三极管，实际上是通过测试PN结的正、反向电阻，来达到判断三极管是否损坏。

支路电阻大于PN结正向电阻，正常时所测得正、反向电阻应有明显区别，否则PN结损坏了。

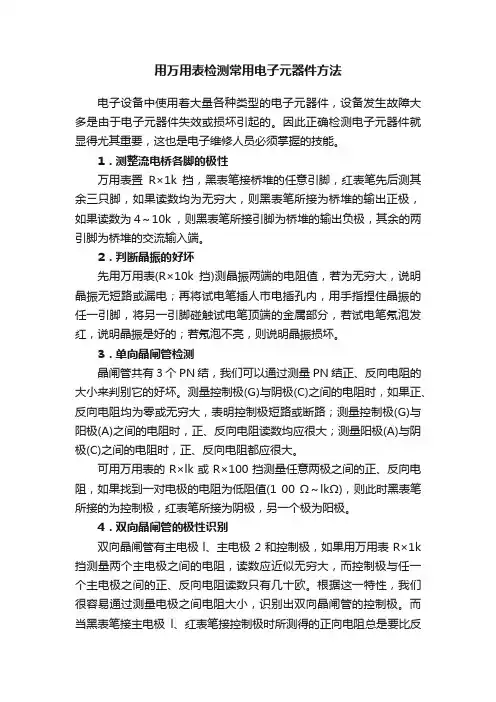

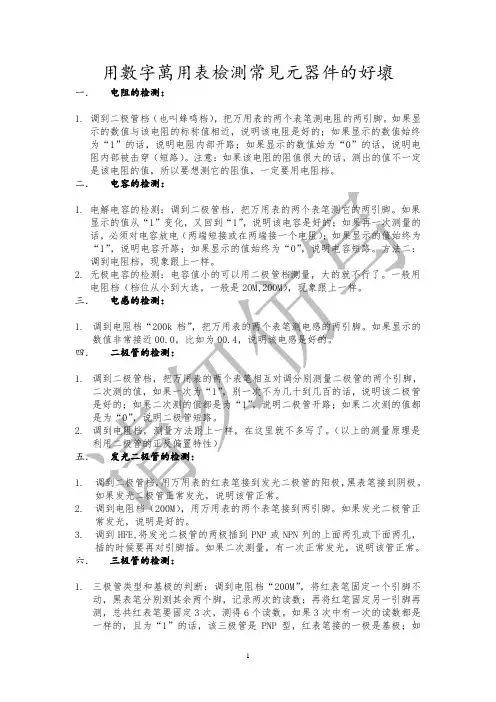

用万用表检测常用电子元器件方法电子设备中使用着大量各种类型的电子元器件，设备发生故障大多是由于电子元器件失效或损坏引起的。

因此正确检测电子元器件就显得尤其重要，这也是电子维修人员必须掌握的技能。

1．测整流电桥各脚的极性万用表置R×1k挡，黑表笔接桥堆的任意引脚，红表笔先后测其余三只脚，如果读数均为无穷大，则黑表笔所接为桥堆的输出正极，如果读数为4～10k ，则黑表笔所接引脚为桥堆的输出负极，其余的两引脚为桥堆的交流输入端。

2．判断晶振的好坏先用万用表(R×10k挡)测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电；再将试电笔插人市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的；若氖泡不亮，则说明晶振损坏。

3．单向晶闸管检测晶闸管共有3个PN结，我们可以通过测量PN结正、反向电阻的大小来判别它的好坏。

测量控制极(G)与阴极(C)之间的电阻时，如果正、反向电阻均为零或无穷大，表明控制极短路或断路；测量控制极(G)与阳极(A)之间的电阻时，正、反向电阻读数均应很大；测量阳极(A)与阴极(C)之间的电阻时，正、反向电阻都应很大。

可用万用表的R×lk或R×100挡测量任意两极之间的正、反向电阻，如果找到一对电极的电阻为低阻值(1 00 Ω～lkΩ)，则此时黑表笔所接的为控制极，红表笔所接为阴极，另一个极为阳极。

4．双向晶闸管的极性识别双向晶闸管有主电极l、主电极2和控制极，如果用万用表R×1k 挡测量两个主电极之间的电阻，读数应近似无穷大，而控制极与任一个主电极之间的正、反向电阻读数只有几十欧。

根据这一特性，我们很容易通过测量电极之间电阻大小，识别出双向晶闸管的控制极。

而当黑表笔接主电极l、红表笔接控制极时所测得的正向电阻总是要比反向电阻小一些，据此我们也很容易通过测量电阻大小来识别主电极1和主电极2。
