整流桥堆全桥的性能好坏检测方法

怎样测量整流桥的好坏之测量电压工程在做样机测试的时候,很多时候需要测试下整流桥的工作电压多少V，则只需要用万用表测试整流桥前后端的电压即可。

则如何测试以及操作呢，下面就看看ASEMI 工程的详细介绍。

测试工具：一台功能正常的万用表。

测试测试条件设定：测交流电压万用表打到交流750V档位，测直流电压万用表打到直流1000V档位〔档位可根据实际电压大小切换〕。

万用表红笔正极，黑笔负极。

测试方法与步骤为：测试整流桥交流输入电压,我们将红笔与黑笔任意接入整流桥前端的两个交流脚位上面，此时万用表会有读值变化,该读值即为整流桥的交流输入电压；测试直流输出电压时，将万用变档位切换至直流1000V电压档，红笔正极接整流桥输出正极端，黑笔负极接整流桥负极端.此时万用表的读值为整流桥直流输出端的电压。

需要特别注意的是,测试整流桥的电压需要带电测试。

另外因整流桥输出端大功率滤波电容负半周会发电,导致电路电压叠加,所以输出端电压是高于输入端电压,此时应将电容取下来再测试，数据才更接近真实情况。

整流桥测量电流整流桥测量工作电流与测量电压的方法大体类似，用到的工具依然是万用表。

主要有测试交流输入电流与直流输出电流等两个数据，下面我们就来看看详细方法介绍。

测试工具：一台功能正常的万用表。

测试测试条件设定：测量交流输入电流将万用表打到交流20A档位，测量直流输出电流将万用表打到直流20A档位〔档位可根据实际电流大小切换〕。

万用表红笔正极，黑笔负极。

测试方法与步骤为：测量整流桥电流情况我们可以参照前述测量电压的方法进展,用交流20A档位测试，我们将红笔与黑笔任意连接整流桥前端的两个交流脚位，此时万用表的读值即为整流桥交流输入电流大小；测试直流输出电流则用到直流20A档位，红笔正极接整流桥输出正极端,黑笔负极接整流桥负极端，此时万用表的读值为该整流桥直流输出端的电流大小。

需要注意的是与测量电压情况一样,测试整流桥的电流情况也需要带电测试。

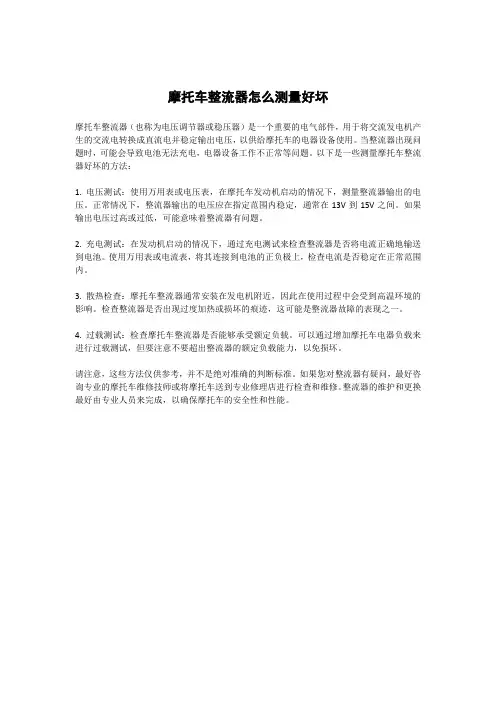

摩托车整流器怎么测量好坏
摩托车整流器（也称为电压调节器或稳压器）是一个重要的电气部件，用于将交流发电机产生的交流电转换成直流电并稳定输出电压，以供给摩托车的电器设备使用。

当整流器出现问题时，可能会导致电池无法充电，电器设备工作不正常等问题。

以下是一些测量摩托车整流器好坏的方法：
1. 电压测试：使用万用表或电压表，在摩托车发动机启动的情况下，测量整流器输出的电压。

正常情况下，整流器输出的电压应在指定范围内稳定，通常在13V到15V之间。

如果输出电压过高或过低，可能意味着整流器有问题。

2. 充电测试：在发动机启动的情况下，通过充电测试来检查整流器是否将电流正确地输送到电池。

使用万用表或电流表，将其连接到电池的正负极上，检查电流是否稳定在正常范围内。

3. 散热检查：摩托车整流器通常安装在发电机附近，因此在使用过程中会受到高温环境的影响。

检查整流器是否出现过度加热或损坏的痕迹，这可能是整流器故障的表现之一。

4. 过载测试：检查摩托车整流器是否能够承受额定负载。

可以通过增加摩托车电器负载来进行过载测试，但要注意不要超出整流器的额定负载能力，以免损坏。

请注意，这些方法仅供参考，并不是绝对准确的判断标准。

如果您对整流器有疑问，最好咨询专业的摩托车维修技师或将摩托车送到专业修理店进行检查和维修。

整流器的维护和更换最好由专业人员来完成，以确保摩托车的安全性和性能。

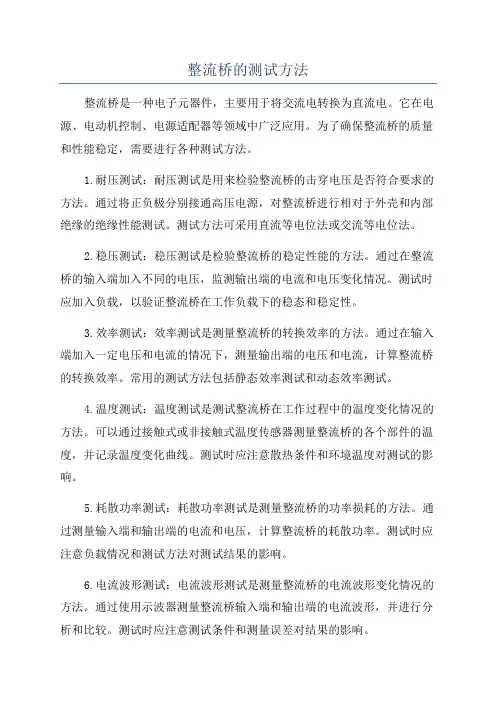

整流桥的测试方法整流桥是一种电子元器件，主要用于将交流电转换为直流电。

它在电源、电动机控制、电源适配器等领域中广泛应用。

为了确保整流桥的质量和性能稳定，需要进行各种测试方法。

1.耐压测试：耐压测试是用来检验整流桥的击穿电压是否符合要求的方法。

通过将正负极分别接通高压电源，对整流桥进行相对于外壳和内部绝缘的绝缘性能测试。

测试方法可采用直流等电位法或交流等电位法。

2.稳压测试：稳压测试是检验整流桥的稳定性能的方法。

通过在整流桥的输入端加入不同的电压，监测输出端的电流和电压变化情况。

测试时应加入负载，以验证整流桥在工作负载下的稳态和稳定性。

3.效率测试：效率测试是测量整流桥的转换效率的方法。

通过在输入端加入一定电压和电流的情况下，测量输出端的电压和电流，计算整流桥的转换效率。

常用的测试方法包括静态效率测试和动态效率测试。

4.温度测试：温度测试是测试整流桥在工作过程中的温度变化情况的方法。

可以通过接触式或非接触式温度传感器测量整流桥的各个部件的温度，并记录温度变化曲线。

测试时应注意散热条件和环境温度对测试的影响。

5.耗散功率测试：耗散功率测试是测量整流桥的功率损耗的方法。

通过测量输入端和输出端的电流和电压，计算整流桥的耗散功率。

测试时应注意负载情况和测试方法对测试结果的影响。

6.电流波形测试：电流波形测试是测量整流桥的电流波形变化情况的方法。

通过使用示波器测量整流桥输入端和输出端的电流波形，并进行分析和比较。

测试时应注意测试条件和测量误差对结果的影响。

7.电压波形测试：电压波形测试是测量整流桥的电压波形变化情况的方法。

通过使用示波器测量整流桥输入端和输出端的电压波形，并进行分析和比较。

测试时应注意测试条件和测量误差对结果的影响。

8.寿命测试：寿命测试是测量整流桥的使用寿命和可靠性的方法。

通过对整流桥进行长时间、高负载、高温等条件下的测试，并监测其性能变化和故障情况。

测试结束后，可以根据测试结果推算整流桥的寿命和可靠性。

整流桥坏了会怎么样_整流桥烧坏原因整流桥的作用整流桥的作用将交流电转换为直流电。

整流桥是通过二极管的单向导通原理来完成整流作的，所以将其接入交流电路时它能使电路中的电流只按单向流动，即所谓“整流”。

整流器通常由4只二极管组成单相桥式全波整流器和6只二极管组成三相桥式全波整流器。

分别使用在单相线路和三相线路的整流。

整流桥的极性判别方法在测量整流桥之前先需要辨别整流桥个接口的极性。

大多数的整流全桥上均标注有“+”、“一”、“～”符号（其中“+”为整流后输出电压的正极，“一”为输出电压的负极，两个“～”为交流电压输入端），很容易确定出各电极。

个别整流桥标注因某些原因不能识别则可以用以下两种方法辨别：1、外观判别法。

全桥由四只二极管组成，有四个引脚。

两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”。

大多数的整流全桥上，均标注有“+”、“-”、“~”符号。

（其中“+”为整流后输出电压的正极，“-”为输出电压的负极，“~”为交流电压输入端），很容易确定出各电极。

2、万用表检测法。

如果组件的正、负极性标记已模糊不清，也可采用万用表对其进行检测。

检测时，将万用表置“R×1k”挡，黑表笔接全桥组件的某个引脚，用红表笔分别测量其余三个引脚，如果测得的阻值都为无穷大，则此黑表笔所接的引脚为全桥组件的直流输出正极;如果测得的阻值均在4~l0kΩ范围内，则此时黑表所接的引脚为全桥组件直流输出负极，而其余的两个引脚则是全桥组件的交流输入引脚。

整流桥的测量方法检测时，可通过万用表分别测量“+”极与两个“～”极、“一”极与两个“～”之间各整流二极管的正、反向电阻值（与普通二极管的测量方法相同）是否正常，即可判断该全桥是否损坏。

若测得全桥内某只二极管的正、反向电阻值均为0或均为无穷大，则可判断该二极管已击穿或开路损坏。

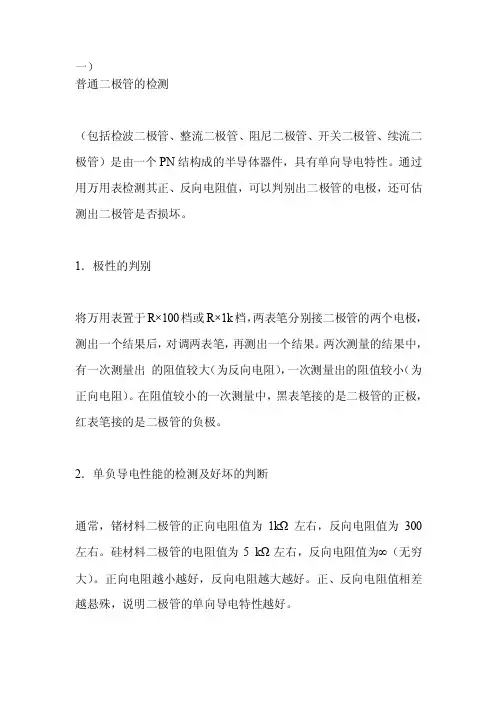

一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。

在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。

硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。

正向电阻越小越好，反向电阻越大越好。

正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。

若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。

其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。

也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。

如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。

（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

万用表检测整流器方法在电子电路中，整流器是一种将交流电转换为直流电的装置。

它通常由二极管组成，可以将交流电的负半周或正半周去除，从而获得一个单向导通的电流输出。

整流器在电子设备中起着非常重要的作用，因此需要对其进行定期的检测和维护。

而使用万用表是一种简单而有效的方法，下面我们将介绍如何使用万用表检测整流器的方法。

首先，我们需要准备一台数字万用表。

将万用表的选择旋钮拨到直流电压测量位置。

接着，将整流器的输入端和输出端分别连接到万用表的正负极。

然后，将交流电源接通，测量整流器的输出电压。

如果整流器工作正常，输出电压应该是一个稳定的直流电压。

如果输出电压不稳定或者为零，那么可能整流器存在故障。

接下来，我们可以使用万用表进行二极管的检测。

将万用表的选择旋钮拨到二极管测量位置。

然后，将二极管的正极和负极分别连接到万用表的正负极。

根据二极管的正负极性，可以通过万用表的显示来判断二极管是否正常工作。

如果二极管正常，那么在正极和负极之间应该有一个正向导通的电压值。

如果二极管损坏，那么在正向导通时电压值会非常小或者没有。

此外，我们还可以使用万用表来检测整流器的滤波电容。

将万用表的选择旋钮拨到电容测量位置。

然后，将滤波电容的正极和负极分别连接到万用表的正负极。

根据万用表的显示来判断电容的电容值是否在正常范围内。

如果电容值异常，那么可能电容存在故障，需要进行更换。

除此之外，我们还可以使用万用表来检测整流器的电阻值。

将万用表的选择旋钮拨到电阻测量位置。

然后，将整流器的正极和负极分别连接到万用表的正负极。

根据万用表的显示来判断整流器的电阻值是否在正常范围内。

如果电阻值异常，那么可能整流器内部存在故障，需要进一步检修。

综上所述，使用万用表检测整流器的方法是一种简单而有效的手段。

通过测量整流器的输出电压、二极管、滤波电容和电阻值，可以判断整流器是否正常工作。

在实际维护工作中，我们可以根据万用表的测量结果来进行故障排除和维修，从而保证整流器的正常运行。

如何用万用表测量整流器好坏
————————————————————————————————作者：————————————————————————————————日期：
如何用万用表测量整流器好坏
从图中就可以得出结论：交流-交流：正反都不通。

正极-负极：负极到正极通，正极到负极不通。

交流-正负：交流到正通，负到交流通。

有其它导通就是坏的。

有两种方法来测试镇流器的好坏：
1、通电测试；2万用表电阻挡静态测试。

第一种：首先你准备一个220V40W电灯泡，把它和镇流器串联后接入电源后仔细听镇流器的声音及观察灯泡的亮度，若发现灯泡不亮或灯泡灯丝暗红严重、灯泡亮度不变（指正常情况下灯泡并联接入电源后的亮度）都说明镇流器存在故障。

故障解析：
1、灯泡不亮：镇流器内部存在断路（开路）故障；
2 灯丝暗红严重：内部存在虚接现象（接触不良） 3灯泡亮度不变：内部存在短路故障。

第二种：静态测试，把万用表调至电阻挡R*1000档，把表笔接至镇流器上若读数为0，内部短路，读数为无穷大，内部开路，有读数但不算大为正常。

一、桥堆外观:
二、桥堆命名规则：
一般整流桥命名中有3个数字,第一个数字代表额定电流,A;后两个数字代表额电压(数字*100),V 如:KBL407即4A，700V
KBPC5010即50A,1000V（1234567，005、01、02、04、06、08、10分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）。

三、实训原理图:
四、桥堆的测量方法:
桥堆的图形符号及检测电路如图所示，其中“＋”、“－”指的是整流后输出电压的极性，而桥堆中二极管的极性则正好与此相反。

图挢堆检测
那么，需要测几次才能确定好管子的好坏呢？如图所示，可用“×10k”挡两步检查法进行检测：
第一步，测量①、②间“正”“反”向电阻，正反向阻值均应为∞；第二步，测量③、④间的正向电阻（③接黑表笔，④接红表笔）应在3～10kΩ（此范围视表型不同可略有不同）间，以上两步测量均正常，则是好的。

否则说明桥堆质量不佳或已损坏。

分析过程如下：4只二极管中只要有1只击穿短路或反向电阻变小，则无第一步结果。

若任何1只或几只断路或正向阻值增大，则第二步测得的阻值会大于10kΩ。

五、实训表格。

整流桥堆怎么测量好坏整流桥的测量方法用数字万用表的二极管档或指针表的100或1000档，测量两交流输入端到整流桥输出正端的阻值，若为开路或短路说明整流桥已坏。

正常值应为400到2000欧姆。

关于“整流桥堆怎么测量好坏整流桥的测量方法”的详细说明。

1.整流桥堆怎么测量好坏用数字万用表的二极管档或指针表的100或1000档，测量两交流输入端到整流桥输出正端的阻值，若为开路或短路说明整流桥已坏。

正常值应为400到2000欧姆。

还可测正端到输入端的阻值应为无穷大，否则为已坏。

负端到输入端的阻值也应为400到2000才算正常。

如果正极性和负极性直流输出电压都不正常时，可以不必检查整流二极管，而是检测电源变压器，因为几只整流二极管同时出现相同故障的可能性较小。

对于某一组整流电路出现故障时，可按前面介绍的故障检测方法进行检查。

这一电路中整流二极管中的二极管VD1和VD3、VD2和VD4是直流电路并联的，进行在路检测时会相互影响，所以准确的检测应该将二极管脱开电路。

2.整流桥的测量方法正常时,全桥的两交流输入端("~")的正反向电阻均为无穷大；"+""-"输入端的正向阻值为无穷大,反向阻值(红笔接"+",黑笔接"-"端)约为20K。

假设用数字万能表(二极管)档检查,红笔接"-',黑表笔接"+'为0.8;接两个"~"都为0.4左右，红笔接"+',黑笔接其它三脚必须为无穷大,否则就是损坏的整流。

整流全桥由四只二极管组成，有四个引出脚：两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”。

半桥由两只二极管组成，有三个引出脚。

正半桥两边的管脚是两个二极管的正极，即交流输入端；中间管脚是两个二极管的负极，即直流输出端的“正极”。

整流桥堆四脚怎么测量好坏“整流桥”这个电子元件，在电磁炉中必不可少，我在维修中总结了一句顺口溜来快速检测整流桥，于初学者分享！这句顺口溜是“一四单通、二三断”。

仅七个字就能检测整流桥的好坏！意思是说：取下整流桥，用指针表RX1K档检测，一四脚和任意脚都是单向导通，也就是所说的“一四单通”，二脚和三脚测量时永远都是断路不通，即：“二三断”，符合这个条件的就是好的，反之则是坏的！想知道四脚整流桥好坏判断的方法，你首先得了解实际操作接线上机测试的方法！ASEMI实际操作一步到位！ASEMI单相整流桥接线方法！第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇，空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图4 开关控制正反转接线图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。
