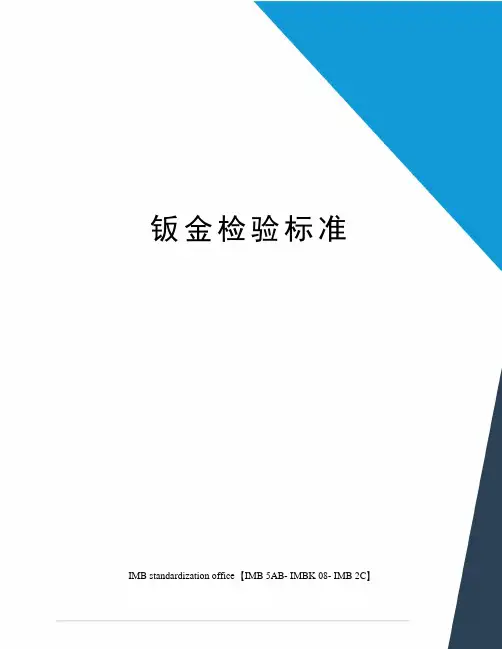

钣金检验标准 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】文件名称：钣金产品检验标准文件编号：WTL－MP－QA-002发行日期：2007年03月01日1. 目的确保零部件的加工质量，防止未经检验和不合格的加工零部件转序或误用。

2. 适用范围本指导书明确规定了钣金制造工序检验的方法和要求。

本指导书适用于公司内对钣金加工零部件的质量控制，当产品有特殊要求涵盖本指导书，请遵照产品特殊要求执行。

3. 职责生产部操作工负责对所加工零部件进行自检和互检。

质量部负责所加工零部件的检验和不良品处理。

工程部负责产品技术支持。

4. 工序检验规范操作工在操作前，要对上道工序加工零件或原材料进行外观和形状检验，如果发现不良品，操作工可以拒收并通知检验员或工程师处理该不良品。

拉丝检验：4.1.1 检验方法a.操作工及检验员对于每班每批次拉丝加工零件都必须进行首件检验，只有当首件检验合格后，方能进行批量生产. 检验员要求一次首件，一次过程检验和一次最终检验。

操作工在领原材料时必须依据生产程序单的要求检查规格尺寸。

b.操作工应对拉丝零件的表面质量进行全数检验。

4.1.2 检验要求：4.1.2.1 按照工程文件，确认拉丝前原材料符合要求。

剪切零件的检验要求：4.1.2. 对第一块剪下来的材料，应仔细测量各尺寸。

对所剪切的零件进行对角线测量：小于2mm 为合格。

单边测量：小于0.5mm为合格。

检验员检验合格后才可以继续剪料。

4.1.2. 对于剪下来的材料，检查材料剪切边缘是否有蜷曲和变形，如有高于表面0.5mm的为不合格。

4.1.3 剪切下来的板材表面优先按照TS文件或者Routing上有规定的要求检验，没要求的一般按照以下4点要求检验：4.1.3.1 不得有长度超过4毫米深划痕(有手感的)，特别是正中很明显的位置，或划痕虽浅但很多很密很长，均不允许。

单面刮痕不能超过2条。

钣金件检验标准钣金件是一种常见的金属制造零件，广泛应用于汽车、电子、机械设备等领域。

钣金件的质量直接关系到产品的安全性和稳定性，因此制定和执行严格的检验标准对于确保产品质量至关重要。

一、外观检验。

1. 表面无划痕、凹凸、氧化等缺陷。

2. 涂装表面无起泡、脱落、色差等现象。

3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。

二、尺寸检验。

1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。

2. 检验孔位、孔径、孔距等尺寸是否符合要求。

3. 对折弯角度、弯曲半径等进行精确测量。

三、材质检验。

1. 使用化学分析仪对钣金件的材质进行检测，确保材质符合要求。

2. 对材质进行硬度测试，以验证其强度和耐磨性。

四、装配检验。

1. 对钣金件进行与其他零部件的装配，检验装配接口的配合度和稳定性。

2. 检验装配后的整体尺寸和外观是否符合要求。

五、功能性能检验。

1. 对于需要进行密封、防水、防尘等功能的钣金件，进行相应的功能检验。

2. 对于需要承受压力、扭矩等力学性能的钣金件，进行相应的力学性能测试。

六、环境适应性检验。

1. 对钣金件进行高温、低温、湿热等环境适应性测试，以验证其在不同环境下的稳定性和耐久性。

2. 对于需要抗腐蚀的钣金件，进行盐雾腐蚀测试。

七、特殊要求检验。

1. 根据钣金件的具体用途和特殊要求，进行相应的特殊检验。

2. 对于客户提出的特殊要求，进行定制化的检验方案。

综上所述，钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面，通过严格执行检验标准，可以有效确保钣金件的质量稳定和可靠性，满足客户的需求和期望。

在生产过程中，厂家应严格按照相应的标准进行检验，并建立完善的检验记录和档案，以便追溯和改进。

同时，不断优化和提升检验标准，也是企业持续改进和提高产品质量的重要举措。

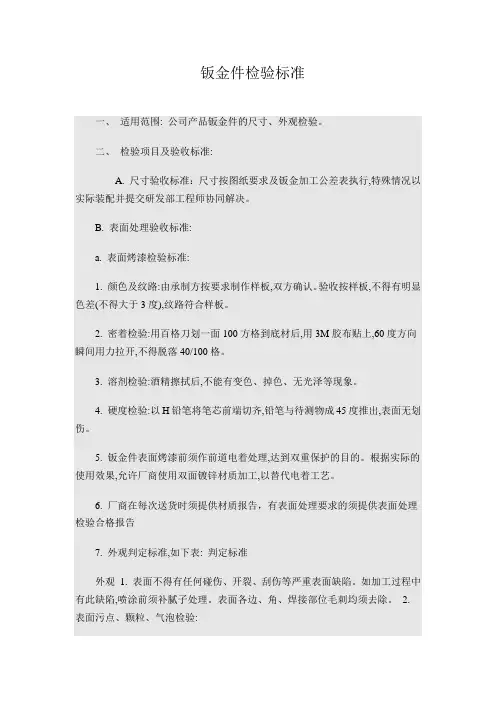

钣金件检验标准一、适用范围: 公司产品钣金件的尺寸、外观检验。

二、检验项目及验收标准:A. 尺寸验收标准：尺寸按图纸要求及钣金加工公差表执行,特殊情况以实际装配并提交研发部工程师协同解决。

B. 表面处理验收标准:a. 表面烤漆检验标准:1. 颜色及纹路:由承制方按要求制作样板,双方确认。

验收按样板,不得有明显色差(不得大于3度),纹路符合样板。

2. 密着检验:用百格刀划一面100方格到底材后,用3M胶布贴上,60度方向瞬间用力拉开,不得脱落40/100格。

3. 溶剂检验:酒精擦拭后,不能有变色、掉色、无光泽等现象。

4. 硬度检验:以H铅笔将笔芯前端切齐,铅笔与待测物成45度推出,表面无划伤。

5. 钣金件表面烤漆前须作前道电着处理,达到双重保护的目的。

根据实际的使用效果,允许厂商使用双面镀锌材质加工,以替代电着工艺。

6. 厂商在每次送货时须提供材质报告，有表面处理要求的须提供表面处理检验合格报告7. 外观判定标准,如下表: 判定标准外观 1. 表面不得有任何碰伤、开裂、刮伤等严重表面缺陷。

如加工过程中有此缺陷,喷涂前须补腻子处理。

表面各边、角、焊接部位毛刺均须去除。

2. 表面污点、颗粒、气泡检验:A面: 整个表面内允许3点,每点直径1mm以下,点与点距离20mm以上。

B面: 整个表面内允许5点,每点直径1mm以下,点与点距离20mm以上。

C面: 整个表面内允许7点,每点直径1mm以下,点与点距离20mm以上3. 箱体内表面检验:各面允许8点气泡或污点, 每点直径1mm以下,点与点距离20mm以上。

4. 烤漆厚度30μm-60μm。

5. 表面处理后,各螺柱及螺孔表面不允许有漆层覆盖,影响装配。

包装：1. 每箱数量固定。

2. 包装袋内不得有残留毛屑及杂物。

3. 包装箱不得有破损现象。

4. 每箱须标明料号、品名、数量等资料。

b. 表面镀层检验标准: 镀层外观质量要求i. 镀层颜色检查A、花锌：镀锌层经钝化后带有绿色、黄色和紫色的不亮或半光亮彩虹色；B、五彩：镀锌层经钝化后带有绿色、黄色和紫色光亮彩虹色；C、白锌：镀锌层经钝化后稍带有浅兰色调的银白色；D、镀铬：工程图无特别说明均为镀亮铬（3级—2级）；E、镀镍：工程图无特别说明均为镀亮铬（3级—2级）。

钣金检验规范（标准文件）一、钣金外观部分1、目的及范围1.1本检验规范为了进一步提高钣金制品的质量，为外协加工提供检验根据，为外观检验提供科学、客观的方法。

对某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决。

1.2本检验规范适用于钣金件制成的产品及其相关加工组成品。

2、参照文件2.1本文件根据GB-19001-2008质量管理体系标准制定2.2本检验规范参照金属冷冲压件通用技术条件2.3本规范若与零件图/规格相抵触，则以零件图/规格为优先2.4本规范若参考文件相抵触，则以本规范为优先3、内容3.1术语部分钣金件外观术语解释：3.2 检验方法3.2.1外观缺陷的检验方法及要求:将待验品置于以下条件,作检验判定：A、目测距离: 距离产品25cmB、检验角度: 成45度目视检测。

C、检验光源: 正常日光灯，室内无日光时用40W日光灯或60W普通灯泡的照度为标准。

D、观察时间：<10秒（每个可见平面需要3秒）。

E、检查半成品、成品之前应核对相关检验资料。

3.2.2 外观尺寸及尺寸的配合的检验方法使用普通长度测量仪或各种量规进行测量。

3.3 不合格类别划分：根据本行业客户的具体实际要求，金属钣金件制品的外观不合格类别有亮度差、边缘不良、变形、污渍(不清洁)、麻点、压痕、粗砂、磨花等。

结合以上不合格类别的客户要求等级，可将钣金件制品共分6级和特殊级，以作轻重不良的区分(见表1)。

3.4 检验项目及标准3.4.1冲压件判定标准(表2)标题：产品外观检验标准版本: A页次: 3 of 3N=数量，L=长度，W=宽度，D=直径，A=区域，J=距离，H=深度，S=面积1 批鋒在五金件周围多出的五金料废边1.影响外观为轻缺陷.目测 L 为長 H為寬L ≤0.1mm.H≤0.1mm2.影响功能或装配为重缺陷.2 五金件手印以反光面检查为条件不允許超过标准为得不良.目测3 帖紙粘性与实物粘贴实验以测试结果已定1.脱落为严重不良2.与样品相差为轻缺陷目测披LH3.4.2 成型钣金件的检验项目及标准(表3)3.4.3 检验时注意事项：1.本规范如与客户要求不同时,原则上以客户之检验标准,如客户提供之检验规范或备注在客户注意事项内。

钣金质量检验标准

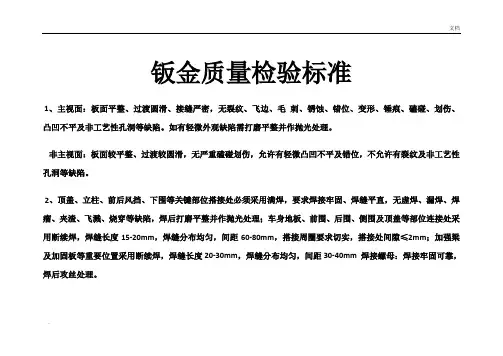

1、主视面：板面平整、过渡圆滑、接缝严密，无裂纹、飞边、毛刺、锈蚀、错位、变形、锤痕、磕碰、划伤、凸凹不平及非工艺性孔洞等缺陷。

如有轻微外观缺陷需打磨平整并作抛光处理。

非主视面：板面较平整、过渡较圆滑，无严重磕碰划伤，允许有轻微凸凹不平及错位，不允许有裂纹及非工艺性孔洞等缺陷。

2、顶盖、立柱、前后风挡、下围等关键部位搭接处必须采用满焊，要求焊接牢固、焊缝平直，无虚焊、漏焊、焊瘤、夹渣、飞溅、烧穿等缺陷，焊后打磨平整并作抛光处理；车身地板、前围、后围、侧围及顶盖等部位连接处采用断续焊，焊缝长度15-20mm，焊缝分布均匀，间距60-80mm，搭接周圈要求切实，搭接处间隙≤2mm；加强梁及加固板等重要位置采用断续焊，焊缝长度20-30mm，焊缝分布均匀，间距30-40mm 焊接螺母：焊接牢固可靠，焊后攻丝处理。

.
3、车门：铰链安装牢固、转动灵活，车门启闭可靠，无干涉、卡滞及异响现象，车门闭合后周边间隙均匀,车门密封间隙15±2mm。

4、前风窗：弧度与封样玻璃吻合良好，周边间隙均匀一致（5～6mm），风窗对角线偏差≤3mm。

5、轮罩：以轮轴中心线为基准，前后偏差不超过5mm，上下偏差不超过5mm,内外偏差不超过5mm。

6、灯框、门框、门洞周圈、前围周圈等能够影响外观质量的部位要打磨圆滑，不能影响刮腻子及后道工序的施工。

其他：风道宽度误差≤5mm，车身左右偏移≤7mm，左右高度偏差≤7mm。

7、车身无漏焊、漏件，材料厚度及其他装配尺寸严格按图纸要求执行
.。

4.3.3 表面喷塑产品（整机外部结构件如后盖、侧盖、顶盖等）＜外观检验项目＞缺陷描述图例检验面等级允许缺陷范围凹坑A级面不允许B级面1.允许直径≦0.8mm，深度≦0.3mm2.同一面只允许1个凹陷点C级面1.允许直径≦3mm，深度≦0.5mm2.两缺陷间距离≧200mm3.同一面不允许超过3个凹陷点凸点A级面1.允许直径≦0.2mm，高度≦0.2mm2.同一面只允许1个凸起点B级面1.允许直径≦0.5mm，高度≦0.3mm2.两缺陷间距离≧200mm3.同一面不允许超过2个凸起点C级面1.允许直径≦2mm，高度≦0.5mm2.两缺陷间距离≧200mm3.同一面不允许超过3个凸起点堆塑A级面不允许B级面 1.允许直径≦3mm，高度≦0.3mm2.同一面只允许1个堆塑点C级面1.允许直径≦8mm，高度≦0.5mm2.同一面不允许超过3个堆塑点3.两缺陷间距离≧200mm掉塑A级面B级面C级面不允许划痕A级面不允许B级面1.允许宽度≦0.3mm，长度≦10mm2.同一面不允许超过2条划痕3.两缺陷间距离≧200mmC级面1.允许宽度≦0.5mm，长度≦20mm2.同一面不允许超过3条划痕3.两缺陷间距离≧200mm划伤膜已破但未露底A级面不允许B级面不允许C级面1.允许宽度≦0.2mm，长度≦5mm2.同一面不允许超过2条划伤3.两缺陷间距离≧200mm异色无A级面不允许色差B级面喷塑表面不可去除的异色点直径不允许超过0.5mmC级面异色点直径不允许超过2mm，同1面上不允许超过3个异物附着A级面不允许B级面不允许C级面不允许4.3.4 焊接外观质量检查焊接位置检验面等级分类1.A级面（关键区域），此区域非常重要，通常是指后盖的顶面、按键安装位置，客户容易看到的区域。

2.B级面（重要区域），此区域通常是指后盖的下半部，客户可以看到，但不会非常关注。

3.C级面（非重要区域），此区域通常是指安装在整机内的隐蔽面，客户不能充分看到或不能看到的面。

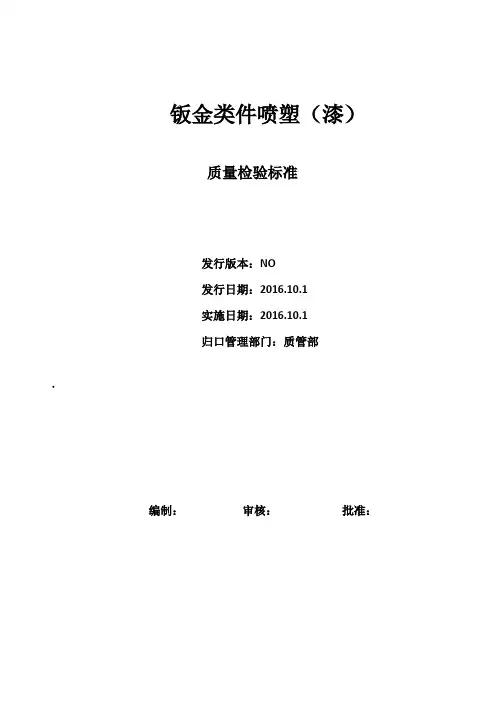

钣金类件喷塑（漆）质量检验标准发行版本：NO发行日期：2016.10.1实施日期：2016.10.1归口管理部门：质管部·编制：审核：批准：钣金喷塑检验标准目的为保证我公司产品中钣金件喷塑产品质量，减少图纸对通用要求的描述，规范验收过程中的检验操作，特制定本通用检验标准。

范围本标准适用我公司各类产品的钣金件检验验收，本标准侧重范围，规定了钣金件在质量形成过程中各个工序的检验要求和标准，主要从外观、尺寸控制、技术要求等作出具体检验要求。

其中标准参照国家有关标准与钣金行业标准制定而成。

二、尺寸判定钣金加工尺寸验收标准3. 折弯角度一般公差6. 周边毛刺≥10％t时需打磨处理（t为板厚）±0.5mm±1.0mm±1.0mm±2.0mm 9. V型折弯加工尺寸一般公差10. U型折弯加工尺寸一般公差＞500mm±1.0mm±0.5mm±2.0mm±1.0mm11. 折弯R角尺寸确定⑴. 除非设计规定要求，钣金内圆弧角一般随模具角大小。

⑵. 除非设计、图纸另有要求，钣金外圆弧角一般按料厚度大小自然形成。

钣金件整机出厂通用检验标准目的为保证我公司钣金件产品质量，减少图纸对通用要求的描述，完善整机出厂钣金质量控制、检验验收工作，特制定本通用检验标准。

范围本标准适用我公司各类产品的钣金结构件整机出厂通用检验，它是对那些在图纸以及技术要求等文件上未能详尽标列的或没有必要特别指出的基本性及常规性的技术要求进行的归纳和补充说明。

本标准应与技术文件上所标识的技术要求一起并列参照执行，其中标准参照国家有关标准与钣金行业标准制定而成。

检验、验收场地可在装配现场或产品出厂发货地，其结果应一致，且作为最终结果。

一、外形表面检验要求二、外形尺寸检验要求1. 装配总要求⑴.待装配的部件均应为合格件。

⑵.装配应保证实物与图纸一致。

所有的材料、零部件、标准件的更改代替都必须经设计批准。

钣金质量检验标准钣金质量检验标准一、引言钣金质量检验是保证钣金制品质量的重要环节，标准化的检验标准和方法能够有效地提高产品的质量稳定性和一致性。

本文档详细介绍了钣金质量检验的标准，包括相关术语、检验方法、流程和要求。

二、术语定义1. 钣金：指以薄板金属为原材料，通过剪切、冲压、弯曲、焊接等工艺加工成型的金属制品。

2. 质量检验：指对钣金制品的尺寸、外观、物理性能等方面进行的检查和测试。

3. 尺寸偏差：指钣金制品在尺寸方面与设计要求之间的差异。

4. 表面处理：指对钣金制品表面进行的清洁、除锈、涂装等工艺处理。

三、质量检验方法1. 可视检查：通过人眼观察钣金制品的外观，检查是否存在划痕、变形、气泡等缺陷。

2. 尺寸测量：使用测量工具，如卡尺、量规等，测量钣金制品的长度、宽度、厚度等尺寸参数，并与设计要求进行比对。

3. 物理性能测试：包括强度测试、硬度测试、耐腐蚀测试等，通过相关的测试设备和方法，评估钣金制品的物理性能指标。

四、质量检验流程1. 准备工作：包括准备检验设备、仪器和检验样品，制定检验计划和程序。

2. 可视检查：对钣金制品的外观进行检查，记录存在的缺陷和不合格项。

3. 尺寸测量：按照设计要求，使用测量工具对钣金制品的尺寸进行测量，记录偏差值。

4. 物理性能测试：根据需要进行相应的物理性能测试，记录测试结果。

5. 结果评定：根据检验结果，判断钣金制品是否符合质量要求。

6. 不合格处理：对于不符合质量要求的钣金制品，根据相关处理程序进行处置。

五、质量检验要求1. 尺寸要求：钣金制品的长度、宽度、厚度等尺寸参数应符合设计要求，并在一定的允许偏差范围内。

2. 表面处理要求：表面处理工艺应符合相关标准和要求，确保钣金制品的耐腐蚀性和外观质量。

3. 物理性能要求：钣金制品的强度、硬度、耐腐蚀性等物理性能指标应满足产品设计和使用要求。

六、附件1. 钣金质量检验报告模板2. 检验设备、仪器清单3. 样品取样程序七、法律名词及注释1. 《质量法》：指中华人民共和国质量法，是我国质量管理系统的基本法律法规，主要规定了产品质量的基本原则和责任。

钣金件通用检验标准钣金件是一种常见的工业零部件，广泛应用于汽车、家电、机械设备等领域。

为了确保钣金件的质量，保障产品的安全性和可靠性，制定了一系列的通用检验标准。

本文将就钣金件的通用检验标准进行详细介绍，以便相关人员能够准确、全面地进行检验工作。

一、外观检验。

外观是钣金件质量的第一印象，也是用户最容易直观感受到的部分。

在外观检验中，应该注意检查表面是否平整，有无凹凸、划痕、氧化等缺陷，颜色是否均匀一致。

此外，还需要检查有无变形、错位、裂纹等情况，确保外观符合要求。

二、尺寸检验。

尺寸是钣金件的关键指标之一，直接影响着其装配和使用效果。

在尺寸检验中，需要准确测量各个部位的尺寸，包括长度、宽度、厚度等，与设计图纸进行对比，确保各项尺寸符合要求，尺寸公差在允许范围内。

三、材质检验。

钣金件通常采用不同材质制作，如不锈钢、铝合金、碳钢等。

在材质检验中，需要对材料进行检验，确认其种类、牌号、质量等是否符合要求，以及有无疲劳、氧化、变色等情况，保证材质符合要求。

四、表面处理检验。

钣金件的表面处理通常包括喷涂、镀锌、阳极氧化等，这些处理能够有效提高钣金件的防腐蚀性能和美观度。

在表面处理检验中，需要检查表面处理层的厚度、附着力、均匀性等指标，确保表面处理符合要求。

五、功能性能检验。

钣金件在使用过程中需要具备一定的功能性能，如承载能力、密封性能、耐磨性等。

在功能性能检验中，需要进行一系列的实验和测试，以验证其功能性能是否符合设计要求，保证其在使用过程中能够正常工作。

六、环境适应性检验。

钣金件通常需要在不同的环境条件下使用，如高温、低温、潮湿等。

在环境适应性检验中，需要对钣金件进行一系列的环境试验，验证其在不同环境条件下的适应性，确保产品能够稳定可靠地工作。

七、包装运输检验。

最后，钣金件在出厂前需要进行包装和运输，包装是否完好，是否符合运输要求，是否能够有效保护产品不受损坏，也是一个重要的检验环节。

综上所述，钣金件的通用检验标准涉及外观、尺寸、材质、表面处理、功能性能、环境适应性、包装运输等多个方面。

引言：钣金是一种重要的制造工艺，广泛应用于汽车、航空航天、建筑和电子等领域。

为了确保钣金制品的质量，需要进行严格的质量检验。

本文将介绍钣金质量检验的标准，包括材料检验、尺寸检验、外观检验、力学性能检验和表面处理检验。

概述：钣金质量检验标准是保证钣金制品质量的重要依据，它涉及到材料的选择和质量要求、尺寸的准确度、外观的美观程度、力学性能的测试以及表面处理的要求等方面。

合格的钣金制品应该符合各项检验标准，以确保其在使用过程中的安全性、可靠性和持久性。

正文：一、材料检验1. 材料的选择：根据钣金制品的用途和要求，选择适当的材料。

常用的钣金材料有冷轧板、热轧板、不锈钢等。

选择合适的材料可以确保钣金制品的强度和耐腐蚀性。

2. 材料质量要求：材料需要满足相应的国际或行业标准，如ISO 9001，ASTM等。

检验包括材料的化学成分、物理性能和机械性能等。

二、尺寸检验1. 尺寸的准确度：检验钣金制品的尺寸是否符合设计要求。

包括平面度、垂直度、平行度等尺寸公差检验。

2. 测量工具的使用和校准：使用合适的测量工具进行尺寸检验，如千分尺、游标卡尺、投影仪等。

同时，需要定期校准这些测量工具，确保其精度和准确度。

三、外观检验1. 表面平整度：检验钣金制品的表面平整度，包括平整度、波纹度等。

表面平整度的要求可以根据不同的用途和外观要求来确定。

2. 表面缺陷：检查钣金制品表面是否有划痕、氧化、凹陷等缺陷。

根据不同的表面质量要求，可以定义不同的缺陷标准。

四、力学性能检验1. 强度和硬度检验：测试钣金制品的抗拉强度、屈服强度、延伸率等力学性能。

常用的测试方法有拉伸试验机、冲击试验机等。

2. 断裂韧性：测试钣金制品在受力作用下的抗断裂性能。

根据不同的钣金制品的应用领域和要求，可以选择不同的测试方法，如Charpy冲击试验、缺口冲击试验等。

五、表面处理检验1. 表面涂装检验：检验涂装膜的厚度、附着力、耐候性等。

常用的测试方法有薄膜厚度计、附着力测试机等。
