第一章电力系统基础知识继电保护、自动装置对电力系统起到保护和安全控制的作用,因此首先应明确所要保护和控制对象的相关情况,涉及的内容包括:电力系统的构成,电力系统中性点接地方式及其特点,电力系统短路电流计算及其相关概念。
这是学习继电保护、自动装置等本书内容的基础。
〉〉第一节电力系统基本概念一、电力系统构成电力系统是由发电厂、变电站(所）、送电线路、配电线路、电力用户组成的整体。
其中，联系发电厂与用户的中间环节称为电力网,主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。
电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等.在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。

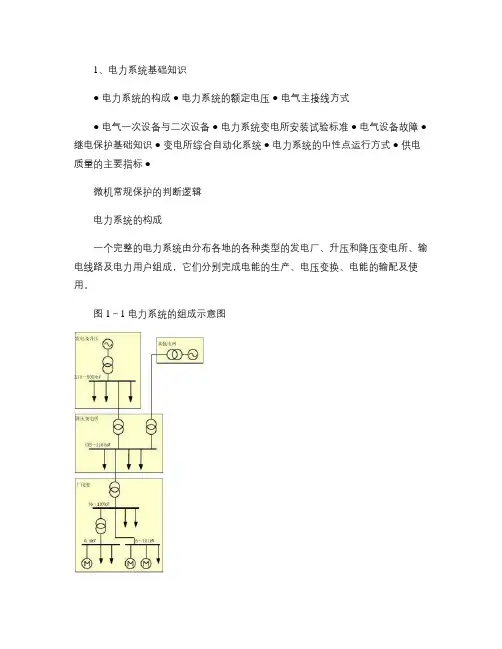

动力系统、电力系统及电力网之间的关系示意图如图1-l所示。
图1—1 动力系统、电力系统及电力网示意图需要指出的是，为了保证电力系统一次电力设施的正常运行,还需要配置继电保护、自动装置、计量装置、通信和电网调度自动化设施等。
电力系统主要组成部分和电气设备的作用如下.(1）发电厂。
发电厂是把各种天然能源转换成电能的工厂。
天然能源也称为一次能源,例如煤炭、石油、天然气、水力、风力、太阳能等，根据发电厂使用的一次能源不同，发电厂分为火力发电厂(一次能源为煤炭、石油或天然气）、水力发屯厂、风力发电厂等。
(2)变电站（所)。
变电站是电力系统中联系发电厂与用户的中间环节,具有汇集电能和分配电能、变换电压和交换功率等功能，是一个装有多种电气设备的场所。
根据在电力系统中所起的作用，可分为升压变电站和降压变电站；根据设备安装位置，可分为户外变电站、户内变电站、半户外变电站和地下变电站。
变电站内一次电气设备主要有变压器、断路器、隔离开关、避雷器、电流互感器、电压互感器、高压熔断器、负荷开关等。
变电站内还配备有继电保护和自动装置、测量仪表、自动控制系统及远动通信装置等.（3)输电网.输电网是通过高压、超高压输电线将发电厂与变电站、变电站与变电站连接起来，完成电能传输的电力网络，又称为电力网中的主网架。
