《电气工程基础》习题集答案_上海交通大学

第一章 引论1-1，电能较之其他形式的能量有许多突出的优点。

电能可以集中生产分散使用、便于传输和分配、便于和其他形式的能量相互转化，可以满足生产及生活多方面的需要。

1-2，由线路中的损耗表达式SU lP P N ⋅Φ⋅=∆222cos ρ 可以看出，在P 、l 、cos Φ及ρ已经确定的情况下，线路损耗就由截面积和线电压决定。

由于线路损耗与电压成反比，因此提高电压能够降低线路损耗。

1-3，各设备的额定电压分别为：(a) G1 10.5KV ；T1 10.5/121KV ； T2 110/38.5KV ；(b) G1 10.5KV ；T1 10.5/121KV ；T2 110/11KV ；T3 110KV/6.6/38.5KV G2 6.3KV ；T4 35/6.6KV ； T5 6.3/38.5KV ；M1 6KV(c) G1 10.5KV ；G2 10.5KV ；T1 10.5/121KV ；T2 10.5/121/38.5KV 1-4，电能质量的三个基本指标是频率、电压和波形。

系统频率主要取决于系统中有功功率的平衡；节点电压主要取决于系统中无功功率的平衡；波形质量问题由谐波污染引起。

1-5，提高电力系统安全可靠性主要从以下几个方面着手：（1）提高电网结构的强壮性；（2）提高系统运行的稳定性；（3）保证一定的备用容量第二章 基本概念2-1，解：只须p ef <p mf ，即电容C 发出的无功要小于电感L 吸收的无功。

2-2，功率方向问题即是节点功率是流出还是流入的问题。

同题2-5类似。

2-3，单相传输系统具有功率的脉动特性。

脉动功率将对电动机产生一脉动转矩，对于工业上的大型感应电动机以及交流发电机，脉动转矩是完全不能接受的。

三相交流电机消除了功率和转矩的脉动，且在经济上是合理的，三相交流电力系统仍是当今具支配性的电力传输与分配的方式。

2-4，对于对称三相系统的稳态运行情况，实际上只要进行其中某一相的计算，而其他两相的电流和电压根据相序关系易于求得。

第1章电力系统的基本概念1-1 电力网、电力系统与动力系统的定义就是什么？基本构成形式如何？1-2 对电力系统运行的基本要求就是什么？1-3 电力系统的电气接线图与地理接线图有何区别？1-4 电力系统的额定电压就是如何确定的？系统各元件的额定电压如何确定？1-5 目前我国电力系统的额定电压等级有哪些？额定电压等级选择确定原则有哪些？1-6 电力系统的接线方式有哪些？各自的优、缺点有哪些？1-7 联合电力系统的优越性有哪些？1-8 根据发电厂使用一次能源的不同,发电厂主要有哪几种型式？1-9 电力变压器的主要作用就是什么？主要类别有哪些？1-10 架空线路与电缆线路各有什么特点？1-11 直流输电与交流输电比较有什么特点？1-12 电力系统的结构有何特点？比较有备用与无备用接线形式的主要区别。

1-13 为什么要规定电力系统的电压等级？主要的电压等级有哪些？1-14 试述我国电压等级的配置情况。

1-15 电力系统各个元件(设备)的额定电压就是如何确定的？1-16 某一60kV电力线路长为100km,每相导线对地电容为0、005 F/km,当电力线路末端发生单相接地故障时,试求接地电容电流值(60kV系统中性点经消弧线圈接地)。

1-17 电力网的额定电压就是怎样规定的？电力系统各类元件的额定电压与电力网的额定电压有什么关系？1-18 升压变压器与降压变压器的分接头就是怎样规定的？变压器的额定变化与实际变化有什么区别？1-19 电能生产的主要特点就是什么？对电力系统运行有哪些基本要求？1-20 根据供电可靠性的要求,电力系统负荷可以分为那几个等级？各级负荷有何特点？1-21 电能质量的基本指标就是什么？1-22 直流输电与交流输电相比较,有什么特点？1-23 电力系统的结构有何特点？比较有备用与无备用接线形式的主要区别？1-24 我国电力系统的中性点运行方式主要有哪些？各有什么特点？1-25 电能质量的三个主要指标就是什么？各有怎样的要求？1-26 电力系统的主要特点就是什么？1-27 电力网的接线方式中,有备用接线与无备用接线,各有什么特点？1-28 什么就是开式网络？什么就是闭式网络？它们各有什么特点？ 1-29 您知道各种电压等级单回架空线路的输送功率与输送距离的适宜范围不？1-30 电力系统的部分接线示于题图1-30,各电压级的额定电压及功率输送方向已标明在图中。

[键入公司名称]《电气工程基础》习题教材配套《电能系统基础》高文2010/4/21[在此处键入文档的摘要。

摘要通常是对文档内容的简短总结。

在此处键入文档的摘要。

摘要通常是对文档内容的简短总结。

]第1章电能系统概论1.1 思考题：1、电能系统与电力系统的定义？2、电力系统元件中的用电设备，发电机，变压器，线路的额定电压怎样确定？它们之间具有什么关系？3、若将升压变压器和降压变压器互换使用，对系统的运行电压有何影响？4、电压等级标准的确定原则怎样？5、输电线路由哪几部分组成？各部分作用怎样？6、负荷曲线分为哪几类？它们有什么用途？什么是负荷特性？它与负荷曲线有什么区别？7、切断交流电弧和直流电弧有什么区别？8、比较断路器，隔离开关，负荷开关的异同？9、电流互感器，电压互感器的误差各与什么有关？10、电能系统的接线方式分为哪两类？各有什么特点？11、电力系统中性点运行方式有什么特点？什么是有效接地，非有效接地？12、电能系统运行有什么特点？对电能系统运行有什么要求？13、现代电能系统的监控自动化系统有哪些功能？14、电力系统继电保护有哪几类？继电保护的基本特性有哪些？15、导线的截面大小对其电阻、电抗、电导和电纳的影响如何？16、输电线路的等效电路有几种？已知始端电压，始端电流用不同的等值电路求得的末端电压和末端电流是否一样？17、电晕损耗是什么损耗？它在线路等值电路中用什么参数表示？1.2 作业题1．某电力系统的部分结线如图所示。

各线路的额定电压等级已示于图中。

试求：1）发电机G-1，G-2，G-3的额定电压。

2）变压器T-1到T-7的各绕组的额定电压。

2． 某系统的日负荷曲线如下所示，求此系统的max T 、av P 及全系统一年内的电能消耗。

（夏天152天日负荷曲线） （冬季213天负荷曲线）3． 某电力系统的部分结线如图所示。

各线路的额定电压等级已示于图中。

试求：1）发电机G-1，G-2，G-3的额定电压。

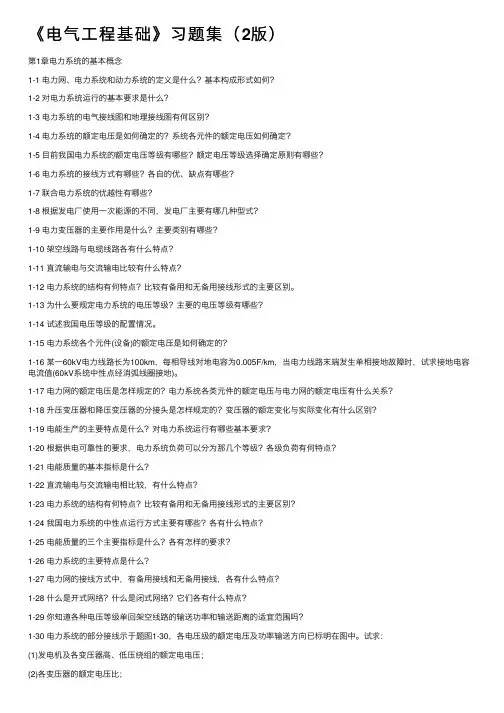

《电⽓⼯程基础》习题集（2版）第1章电⼒系统的基本概念1-1 电⼒⽹、电⼒系统和动⼒系统的定义是什么？基本构成形式如何？1-2 对电⼒系统运⾏的基本要求是什么？1-3 电⼒系统的电⽓接线图和地理接线图有何区别？1-4 电⼒系统的额定电压是如何确定的？系统各元件的额定电压如何确定？1-5 ⽬前我国电⼒系统的额定电压等级有哪些？额定电压等级选择确定原则有哪些？1-6 电⼒系统的接线⽅式有哪些？各⾃的优、缺点有哪些？1-7 联合电⼒系统的优越性有哪些？1-8 根据发电⼚使⽤⼀次能源的不同，发电⼚主要有哪⼏种型式？1-9 电⼒变压器的主要作⽤是什么？主要类别有哪些？1-10 架空线路与电缆线路各有什么特点？1-11 直流输电与交流输电⽐较有什么特点？1-12 电⼒系统的结构有何特点？⽐较有备⽤和⽆备⽤接线形式的主要区别。

1-13 为什么要规定电⼒系统的电压等级？主要的电压等级有哪些？1-14 试述我国电压等级的配置情况。

1-15 电⼒系统各个元件(设备)的额定电压是如何确定的？1-16 某⼀60kV电⼒线路长为100km，每相导线对地电容为0.005F/km，当电⼒线路末端发⽣单相接地故障时，试求接地电容电流值(60kV系统中性点经消弧线圈接地)。

1-17 电⼒⽹的额定电压是怎样规定的？电⼒系统各类元件的额定电压与电⼒⽹的额定电压有什么关系？1-18 升压变压器和降压变压器的分接头是怎样规定的？变压器的额定变化与实际变化有什么区别？1-19 电能⽣产的主要特点是什么？对电⼒系统运⾏有哪些基本要求？1-20 根据供电可靠性的要求，电⼒系统负荷可以分为那⼏个等级？各级负荷有何特点？1-21 电能质量的基本指标是什么？1-22 直流输电与交流输电相⽐较，有什么特点？1-23 电⼒系统的结构有何特点？⽐较有备⽤和⽆备⽤接线形式的主要区别？1-24 我国电⼒系统的中性点运⾏⽅式主要有哪些？各有什么特点？1-25 电能质量的三个主要指标是什么？各有怎样的要求？1-26 电⼒系统的主要特点是什么？1-27 电⼒⽹的接线⽅式中，有备⽤接线和⽆备⽤接线，各有什么特点？1-28 什么是开式⽹络？什么是闭式⽹络？它们各有什么特点？1-29 你知道各种电压等级单回架空线路的输送功率和输送距离的适宜范围吗？1-30 电⼒系统的部分接线⽰于题图1-30，各电压级的额定电压及功率输送⽅向已标明在图中。

电气工程师《基础知识》训练题及答案2017电气工程师《基础知识》训练题及答案2017电气工程师《基础知识》训练题及答案（一）◆层流的沿程水头损失与流速的( )成正比。

(A)一次方;(B)平方;(C)平方根;(D)1.5～2.0次方。

答案(A)解析：由层流沿程水头损失的公式可知：层流的沿程水头损失与流速的一次方成正比◆三根等长并联管，沿程水头损失系数相同。

直径比为d1：d2：d3=1：1.2：1.5，则通过的流量比为：(A)Q1：Q2：Q3=l：1.577：2.756;(B) Q1：Q2：Q3=l：1.44：2.25;(C) Q1：Q2：Q3=l：1.728：3.375;(D) Q1：Q2：Q3=l：2.488：7.594。

答案(A)解析：三根等长并联管，故三根管的沿程水头损失相同。

再根据沿程水头损失公式hf=λ×(l / d)×(v2/2g)，可知，v1：v2：v3=l：1.095：1.225，根据流量公式Q=v×A，根据题意可知，Q1：Q2：Q3=l：1.577：2.756◆梯形明渠恒定均匀流的水力最优断面是指：(A)湿周最大的断面;(B)水力半径最大的断面;(C)边坡系数为0的断面;(D)水力半径为水深一半的断面。

答案(D)解析：湿周最小的断面，称为水力最优断面。

计算结果表明，对于梯形断面来说，水力半径为水深一半的断面恰好是水力最优断面建设◆为使模型结果能够解决原型的实际问题，需要满足的全部条件为( )。

(1)使模型和原型之间有几何相似(2)使模型和原型之间有运动相似(3)使模型和原型之间有动力相似(4)模型与原型的初始条件和边界条件保持一致(A)(1)(2);(B)(2)(3);(C)(1)(2)(3);(D)(1)(2)(3)(4)。

答案(D)解析：要使模型和原型之间有几何相似、运动相似和动力相似，模型与原型的初始条件和边界条件也应保持一致，才能使模型结果解决原型的实际问题◆空气调节系统的送风量，应按什么确定?A)夏季最大室内冷负荷B)冬季最大室热风荷C)最大新风量D)局部排风量提示：按夏季最大室内冷负荷计算空调送风量，选(A)。

《电气工程基础》题解1-1 简述我国电力工业的现状和发展前景？答：建国以来我国的电力工业得到了飞速的发展，在电源建设、电网建设和电源结构建设等方面均取得了世人瞩目的成就。

目前我国电力工业已进入“大机组”、“大电网”、“超高压”、“高自动化”的发展阶段。

截至2000年，全国装机容量已达316GW，年发电量1.3*1012KW•h,均居世界第二位，成为一个电力大国。

不过与发达国家相比仍有较大差距。

主要体现在，我国电力工业的分布和发展还很不平衡，管理水平和技术水平都有待提高，人均占有电力也只有0.25KW。

电力工业还需持续、稳步地发展。

我国电力工业地发展方针是一方面优先开发水电、积极发展火电、稳步发展核电、因地制宜利用其他可再生能源发电，搞好水电的“西电东送”和火电的“北电南送”建设；另一方面，要继续深化电力体制改革，实施厂网分开，实行竞价上网，建立竞争、开放、规范的电力市场。

随着总装机容量为18200MW的三峡水电站的建成，将为我国的电力工业发展注入强大的活力和深远的影响。

2009年三峡电站全部建成投产后，将会通过15回500KV交流输电线路和3回500KV直流双极输电线路，将其巨大的电能向周围的区域电网辐射，逐步建成以三峡电站为核心的全国联合电网。

1-2 电能生产的主要特点是什么？组成电力系统运行有何优点？答：电能生产主要有以下特点：⑴电能的生产和使用同时完成。

在任一时刻，系统的发电量只能取决于同一时刻用户的用电量。

因此，在系统中必须保持电能的生产、输送、和使用处于一种动态的平衡。

⑵正常输电过程和故障过程都非常迅速。

电能是以电磁波的形式传播的，所以不论是正常的输电过程还是发生故障的过程都极为迅速，因此，为了保证电力系统的正常运行，必须设置完善的自动控制和保护系统。

⑶具有较强的地区性特点。

电力系统的规模越来越大，其覆盖的地区也越来越广，各地区的自然资源情况存在较大差别，因此制定电力系统的发展和运行规划时必须充分考虑地区特点。
