《电力系统工程基础》 1-7章 课后答案

第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

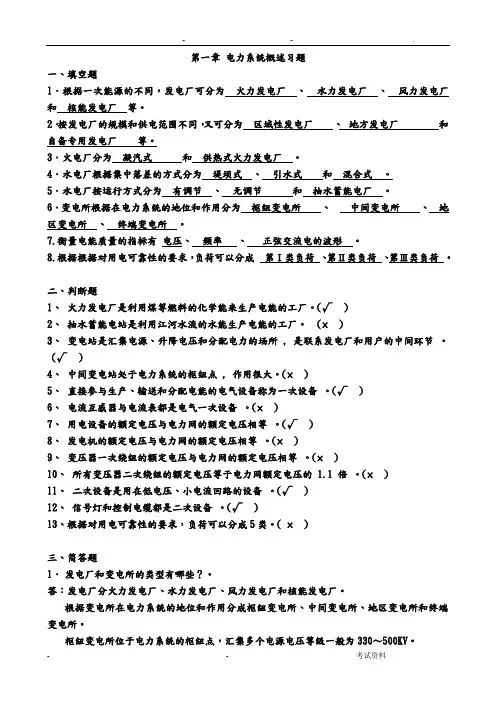

第一章电力系统概述习题一、填空题1．根据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、风力发电厂和核能发电厂等。

2．按发电厂的规模和供电范围不同，又可分为区域性发电厂、地方发电厂和自备专用发电厂等。

3．火电厂分为凝汽式和供热式火力发电厂。

4．水电厂根据集中落差的方式分为堤坝式、引水式和混合式。

5．水电厂按运行方式分为有调节、无调节和抽水蓄能电厂。

6．变电所根据在电力系统的地位和作用分为枢纽变电所、中间变电所、地区变电所、终端变电所。

7.衡量电能质量的指标有电压、频率、正弦交流电的波形。

8.根据根据对用电可靠性的要求，负荷可以分成第Ⅰ类负荷、第Ⅱ类负荷、第Ⅲ类负荷。

二、判断题1、火力发电厂是利用煤等燃料的化学能来生产电能的工厂。

（√）2、抽水蓄能电站是利用江河水流的水能生产电能的工厂。

（×）3、变电站是汇集电源、升降电压和分配电力的场所 , 是联系发电厂和用户的中间环节。

（√）4、中间变电站处于电力系统的枢纽点 , 作用很大。

（×）5、直接参与生产、输送和分配电能的电气设备称为一次设备。

（√）6、电流互感器与电流表都是电气一次设备。

（×）7、用电设备的额定电压与电力网的额定电压相等。

（√）8、发电机的额定电压与电力网的额定电压相等。

（×）9、变压器一次绕组的额定电压与电力网的额定电压相等。

（×）10、所有变压器二次绕组的额定电压等于电力网额定电压的 1.1 倍。

（×）11、二次设备是用在低电压、小电流回路的设备。

（√）12、信号灯和控制电缆都是二次设备。

（√）13、根据对用电可靠性的要求，负荷可以分成5类。

（×）三、简答题1．发电厂和变电所的类型有哪些？。

答：发电厂分火力发电厂、水力发电厂、风力发电厂和核能发电厂。

根据变电所在电力系统的地位和作用分成枢纽变电所、中间变电所、地区变电所和终端变电所。

枢纽变电所位于电力系统的枢纽点，汇集多个电源电压等级一般为330～500KV。

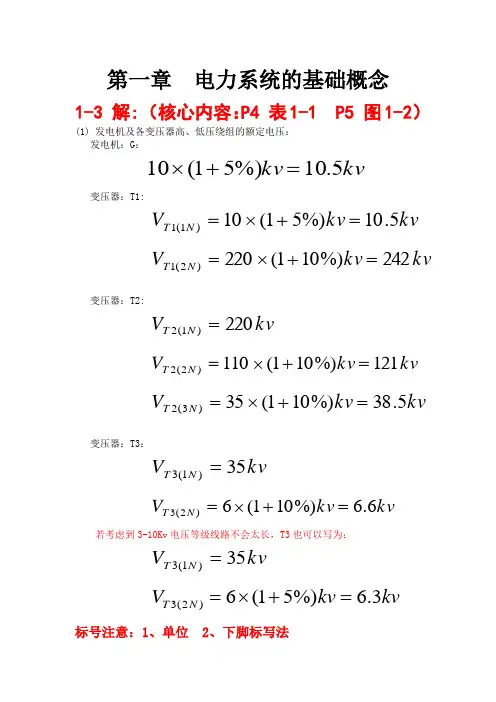

第一章 电力系统的基础概念 1-3 解: （核心内容：P4 表1-1 P5 图1-2）(1) 发电机及各变压器高、低压绕组的额定电压：发电机：G ：kv kv 5.10%)51(10=+⨯变压器：T1: kv kv V N T 5.10%)51(10)1(1=+⨯= kv kv V N T 242%)101(220)2(1=+⨯=变压器：T2:kv V N T 220)1(2=kv kv V N T 121%)101(110)2(2=+⨯= kv kv V N T 5.38%)101(35)3(2=+⨯=变压器：T3：kv V N T 35)1(3=kv kv V N T 6.6%)101(6)2(3=+⨯= 若考虑到3-10Kv 电压等级线路不会太长，T3也可以写为：kv V N T 35)1(3=3(2)6(15%) 6.3T N V kv kv =⨯+= 标号注意：1、单位 2、下脚标写法(2) 低压侧的额定电压高压侧的额定电压变压器的额定变比=： T1： 5.10242)1(1)2(11==N T N T N V V KT2： 121220)2(2)1(2)21(2==-N T N T N T V V K5.38220)3(2)1(2)31(2==-N T N T N T V V K 2(2)2(23)2(3)12138.5T N T N T N V K V -==变压器的额定变比可记为：220/121/38.5T3：6.635)2(3)1(33==N T N T N V V K或 3(1)33(2)356.3T N N T N V K V ==变比注意：1、顺序为 高/中/低 2、不必计算结果(3) 1T 变压器运行于+5%抽头时：T1(2))1T1(1)V 242(15%)254V 10.510.5T K ⨯+===2T 变压器运行于主抽头，变压器的实际变比等于额定变比，即5.1212203T 变压器运行于-2.5%抽头：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.6 6.6T K ⨯-=== 或： T3(1)3T3(2)V 35(1 2.5%)34.125V 6.3 6.3T K ⨯-===1-4 解：（核心内容：P4 表1-1 P5 图1-2）(1) 发电机、电动机及变压器高、中、低压绕组的额定电压：发电机G ：13.8kv注意：特殊发电机电压：13.8、15.75、18Kv 不用提高5%，直接为13.8、15.75、18Kv 。

第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

第一章1-1 什么是电力系统建立联合电力系统有哪些好处答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2 电能生产的主要特点是什么对电力系统有哪些要求答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系为什么答：我国规定的三相交流电网额定压等级，低压有 kV、 kV和；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5 什么叫小电流接地系统什么叫大电流接地系统小电流接地系统发生一相接地时，各相对地电压如何变化这时为何可以暂时继续运行，但又不允许长期运行答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

电力工程基础学习指导及习题解答2006．11第一章电力工程基础一、重点和难点1．火力发电厂、水力发电厂以及核电站的能量转换过程，以及它们在生产成本、生产效率、厂用电率和机组启停速度方面的区别。

2．现代电力系统的概念（了解反映电力系统常用的基本参数）；变电所的分类。

3．负荷的分级和供电要求。

★★4．电力系统的质量指标。

★★5．电力系统的接线方式。

★★6．我国交流电力网和电气设备的额定电压―――发电机、变压器、输电线路的额定电压的确定。

★★★7．电压等级的选择尤其是供电电压的选择。

二、作业1．确定图中（略）所示供电系统中发电机和所有变压器的额定电压。

分析：作业中需要注意的问题包括①电力系统中的电压除非特别说明一般指的都是线电压。

因此变压器的变比一般都是线电压和线电压之比，单位kV。

②对于某些电压等级国家规定的其1.05倍的电网额定电压往往取的是整数值，如380×1.05＝400V，以后的短路电流计算中常用的35kV和110kV电压等级的平均额定电压分别是37kV和115kV。

③如果同时标出相电压和线电压其形式如：220/380V，即220V为相电压，380V 为线电压。

答案：发电机的额定电压为10.5kV，即电网额定电压的1.05倍；变压器T1的额定电压为10.5/38.5kV；变压器T2的额定电压为35/6.6kV；变压器T3的额定电压为10/0.4kV；三、课外学习1．电力与国民经济发展之间的关系。

能源弹性系数；电力弹性系数2．查找火力发电厂生产过程的详细资料并了解其能量的转换原理以及锅炉、汽轮机和发电机的基本结构、生产过程，并了解整个发电厂的组成。

★2．我国核电站的情况。

2．了解现代新型发电形式以及目前的情况和发展前景。

3．了解世界各国电压等级的频率的情况，寻找电压等级确定的规律。

4．查找各级负荷的实例并分析它们的供电情况。

5．查找电力系统可靠性的概念、指标以及目前各国电力系统可靠性的情况。

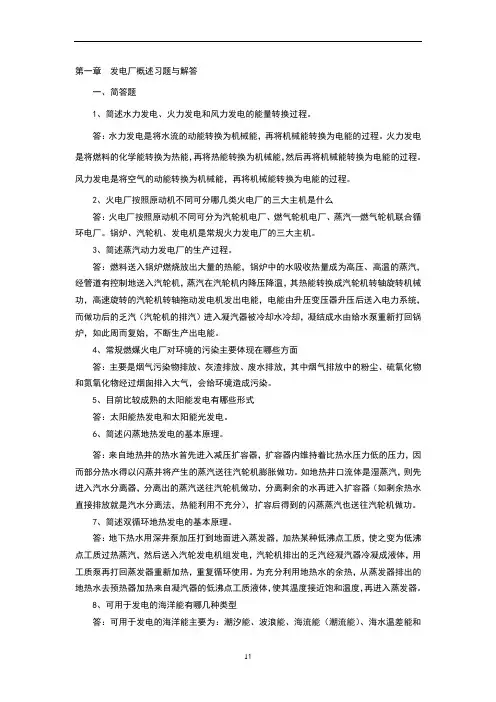

第一章发电厂概述习题与解答一、简答题1、简述水力发电、火力发电和风力发电的能量转换过程。

答：水力发电是将水流的动能转换为机械能，再将机械能转换为电能的过程。

火力发电是将燃料的化学能转换为热能，再将热能转换为机械能，然后再将机械能转换为电能的过程。

风力发电是将空气的动能转换为机械能，再将机械能转换为电能的过程。

2、火电厂按照原动机不同可分哪几类火电厂的三大主机是什么答：火电厂按照原动机不同可分为汽轮机电厂、燃气轮机电厂、蒸汽—燃气轮机联合循环电厂。

锅炉、汽轮机、发电机是常规火力发电厂的三大主机。

3、简述蒸汽动力发电厂的生产过程。

答：燃料送入锅炉燃烧放出大量的热能，锅炉中的水吸收热量成为高压、高温的蒸汽，经管道有控制地送入汽轮机，蒸汽在汽轮机内降压降温，其热能转换成汽轮机转轴旋转机械功，高速旋转的汽轮机转轴拖动发电机发出电能，电能由升压变压器升压后送入电力系统，而做功后的乏汽（汽轮机的排汽）进入凝汽器被冷却水冷却，凝结成水由给水泵重新打回锅炉，如此周而复始，不断生产出电能。

4、常规燃煤火电厂对环境的污染主要体现在哪些方面答：主要是烟气污染物排放、灰渣排放、废水排放，其中烟气排放中的粉尘、硫氧化物和氮氧化物经过烟囱排入大气，会给环境造成污染。

5、目前比较成熟的太阳能发电有哪些形式答：太阳能热发电和太阳能光发电。

6、简述闪蒸地热发电的基本原理。

答：来自地热井的热水首先进入减压扩容器，扩容器内维持着比热水压力低的压力，因而部分热水得以闪蒸并将产生的蒸汽送往汽轮机膨胀做功。

如地热井口流体是湿蒸汽，则先进入汽水分离器，分离出的蒸汽送往汽轮机做功，分离剩余的水再进入扩容器（如剩余热水直接排放就是汽水分离法，热能利用不充分），扩容后得到的闪蒸蒸汽也送往汽轮机做功。

7、简述双循环地热发电的基本原理。

答：地下热水用深井泵加压打到地面进入蒸发器，加热某种低沸点工质，使之变为低沸点工质过热蒸汽，然后送入汽轮发电机组发电，汽轮机排出的乏汽经凝汽器冷凝成液体，用工质泵再打回蒸发器重新加热，重复循环使用。

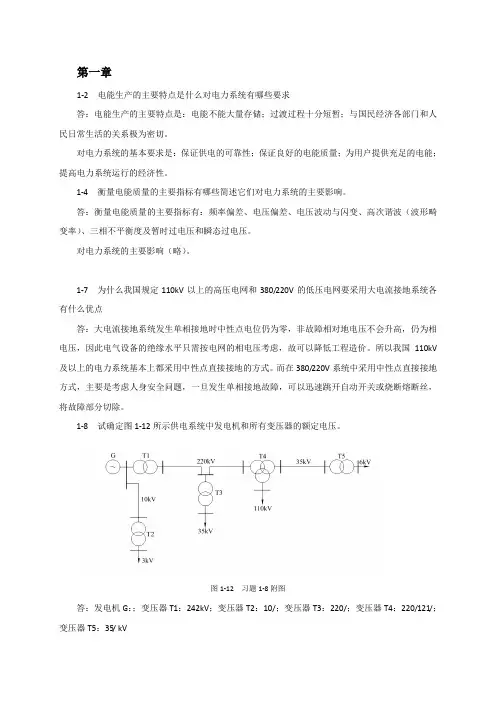

1-2 电能生产的主要特点是什么对电力系统有哪些要求答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-4 衡量电能质量的主要指标有哪些简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-7 为什么我国规定110kV以上的高压电网和380/220V的低压电网要采用大电流接地系统各有什么优点答：大电流接地系统发生单相接地时中性点电位仍为零，非故障相对地电压不会升高，仍为相电压，因此电气设备的绝缘水平只需按电网的相电压考虑，故可以降低工程造价。

所以我国110kV 及以上的电力系统基本上都采用中性点直接接地的方式。

而在380/220V系统中采用中性点直接接地方式，主要是考虑人身安全问题，一旦发生单相接地故障，可以迅速跳开自动开关或烧断熔断丝，将故障部分切除。

1-8 试确定图1-12所示供电系统中发电机和所有变压器的额定电压。

图1-12 习题1-8附图答：发电机G：；变压器T1：242kV；变压器T2：10/；变压器T3：220/；变压器T4：220/121/；变压器T5：35/ kV2-9 某工厂车间380V 线路上接有冷加工机床50台，共200kW ；吊车3台，共（%15=ε）；通风机8台，每台3 kW ；电焊变压器4台，每台22kVA （%65=ε，5.0cos =N ϕ）；空压机1台，55kW 。

试确定该车间的计算负荷。

解：该车间的计算负荷如下表所示。

电力负荷计算表2-12 某电力用户10kV 母线的有功计算负荷为1200kW ，自然功率因数为，现要求提高到，试问需装设多少无功补偿容量如果用—40—1W 型电容器，问需装设多少个装设以后该厂的视在计算负荷为多少比未装设时的视在计算负荷减少了多少 解：（1）需装设的型并联电容器容量及个数822)]9.0tan(arccos )65.0s [tan(arcco 1200=-⨯=C Q kvar55.2040822===C C q Q n 取21=n 则实际补偿容量为：8404021=⨯=C Q kvar（2） 无功补偿前后视在负荷的变化补偿前：1403)65.0tan(arccos 1200tan 3030=⨯==ϕP Q kvar184665.01200cos 3030===ϕP S kVA 补偿后：5.1325)8401403(1200)(2223023030=-+=-+='C Q Q P S kVA补偿后视在负荷减少了：5.5205.132518463030=-='-S S kVA2-13 某降压变电所装有一台Y ,yn0联结的S9—800/10型电力变压器，其二次侧（380V ）的有功计算负荷为520kW ，无功计算负荷为430kvar ，试求此变电所一次侧的计算负荷和功率因数。

第一章1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-7 为什么我国规定110kV 以上的高压电网和380/220V 的低压电网要采用大电流接地系统？各有什么优点？答：大电流接地系统发生单相接地时中性点电位仍为零，非故障相对地电压不会升高，仍为相电压，因此电气设备的绝缘水平只需按电网的相电压考虑，故可以降低工程造价。

所以我国110kV 及以上的电力系统基本上都采用中性点直接接地的方式。

而在380/220V 系统中采用中性点直接接地方式，主要是考虑人身安全问题，一旦发生单相接地故障，可以迅速跳开自动开关或烧断熔断丝，将故障部分切除。

1-8 试确定图1-12所示供电系统中发电机和所有变压器的额定电压。

图1-12 习题1-8附图答：发电机G ：；变压器T1：242kV ；变压器T2：10/；变压器T3：220/；变压器T4：220/121/；变压器T5：35/ kV第二章2-9 某工厂车间380V 线路上接有冷加工机床50台，共200kW ；吊车3台，共（%15=ε）；通风机8台，每台3 kW ；电焊变压器4台，每台22kVA （%65=ε，5.0cos =N ϕ）；空压机1台，55kW 。

试确定该车间的计算负荷。

解：该车间的计算负荷如下表所示。

电力负荷计算表2-12 某电力用户10kV 母线的有功计算负荷为1200kW ，自然功率因数为，现要求提高到，试问需装设多少无功补偿容量？如果用—40—1W 型电容器，问需装设多少个？装设以后该厂的视在计算负荷为多少？比未装设时的视在计算负荷减少了多少？ 解：（1）需装设的型并联电容器容量及个数822)]9.0tan(arccos )65.0s [tan(arcco 1200=-⨯=C Q kvar55.2040822===C C q Q n 取21=n 则实际补偿容量为：8404021=⨯=C Q kvar（2） 无功补偿前后视在负荷的变化补偿前：1403)65.0tan(arccos 1200tan 3030=⨯==ϕP Q kvar184665.01200cos 3030===ϕP S kVA 补偿后：5.1325)8401403(1200)(2223023030=-+=-+='C Q Q P S kVA补偿后视在负荷减少了：5.5205.132518463030=-='-S S kVA2-13 某降压变电所装有一台Y,yn0联结的S9—800/10型电力变压器，其二次侧（380V ）的有功计算负荷为520kW ，无功计算负荷为430kvar ，试求此变电所一次侧的计算负荷和功率因数。

Int 第一章 电力系统的基础概念1-3 解: （核心内容：P4 表1-1 P5 图1-2）(1) 发电机及各变压器高、低压绕组的额定电压： 发电机：G ：kv kv 5.10%)51(10=+⨯变压器：T1:kv kv V N T 5.10%)51(10)1(1=+⨯=kvkv V N T 242%)101(220)2(1=+⨯=变压器：T2:kv V N T 220)1(2=kv kv V N T 121%)101(110)2(2=+⨯=kvkv V N T 5.38%)101(35)3(2=+⨯=变压器：T3：kv V N T 35)1(3=kv kv V N T 6.6%)101(6)2(3=+⨯=若考虑到3-10Kv 电压等级线路不会太长，T3也可以写为：kv V N T 35)1(3=3(2)6(15%) 6.3T N V kv kv =⨯+=标号注意：1、单位 2、下脚标写法(2) 低压侧的额定电压高压侧的额定电压变压器的额定变比=：T1：5.10242)1(1)2(11==N T N T N V V KT2：121220)2(2)1(2)21(2==-N T N T N T V V K5.38220)3(2)1(2)31(2==-N T N T N T V V K2(2)2(23)2(3)12138.5T N T N T N V K V -==变压器的额定变比可记为：220/121/38.5T3：6.635)2(3)1(33==N T N T N V V K或3(1)33(2)356.3T N N T N V K V ==变比注意：1、顺序为 高/中/低 2、不必计算结果(3) 1T 变压器运行于+5%抽头时：T1(2))1T1(1)V 242(15%)254V 10.510.5T K ⨯+===2T 变压器运行于主抽头，变压器的实际变比等于额定变比，即5.381212203T 变压器运行于-2.5%抽头：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.6 6.6T K ⨯-===或：T3(1)3T3(2)V 35(1 2.5%)34.125V 6.3 6.3T K ⨯-===1-4 解：（核心内容：P4 表1-1 P5 图1-2）(1) 发电机、电动机及变压器高、中、低压绕组的额定电压：发电机G ：13.8kv注意：特殊发电机电压：13.8、15.75、18Kv 不用提高5%，直接为13.8、15.75、18Kv 。
