彩色显像管的工作原理宝子们!今天咱们来唠唠彩色显像管这个超酷的东西的工作原理,可有意思啦。
咱先想象一下,彩色显像管就像是一个超级神奇的小世界,里面有着各种各样的奇妙构造。
这彩色显像管啊,主要就是用来把那些电信号变成咱们能看到的彩色图像的。
在这个小世界里呢,有一个电子枪,这个电子枪可厉害啦,就像一个超级射手一样。
它能发射出电子束呢。
你可以把这些电子束想象成一群超级小的、看不见的小箭。
这个电子枪发射电子束可是很有讲究的,它可不是乱发射的哦。
那这些电子束要打到哪里去呢?它们要打到荧光屏上呢。
荧光屏就像是一块超级特殊的画布。
当电子束打到荧光屏上的时候,就会发生奇妙的事情。
荧光屏上有很多很多的小荧光粉点,这些小荧光粉点可不得了,它们就像是一个个小小的彩色精灵。
不同的荧光粉点会发出不同颜色的光。
不过呢,这彩色显像管要显示出彩色的图像,可不仅仅是这么简单的。
这里面还有一个叫荫罩板的东西。
荫罩板就像是一个超级严格的小管家。
它的作用就是确保电子束准确地打到对应的荧光粉点上。
你想啊,如果电子束乱打一气,那图像不就乱套了嘛。
荫罩板就像是在指挥交通一样,让那些电子束乖乖地去到它们该去的地方。
那这些电子束的强度又是怎么控制的呢?这就和接收到的电信号有关啦。
比如说,如果要显示一个红色的部分,那么对应的电信号就会让电子枪发射出合适强度的电子束,去激发那些能发出红色光的荧光粉点。
如果是蓝色或者绿色,也是同样的道理。
就好像是一个小乐队,不同的乐器(不同颜色对应的部分)要按照乐谱(电信号)来演奏出美妙的音乐(彩色图像)。
而且哦,整个彩色显像管里面的构造都是非常精密的。
那些电子枪的位置、荫罩板的形状和大小,还有荧光屏上荧光粉点的排列,都是经过精心设计的。
就像一个超级复杂又超级巧妙的拼图一样,少了任何一块或者有一块放错了位置,这个彩色图像就不能完美地显示出来了。
你看,当我们坐在电视机前看着那些五彩斑斓的节目时,可别忘了在电视机里面,这个彩色显像管正在忙活着,像一个超级勤劳又超级有才华的小工匠,把那些看不见的电信号一点点地变成我们看到的精彩画面呢。

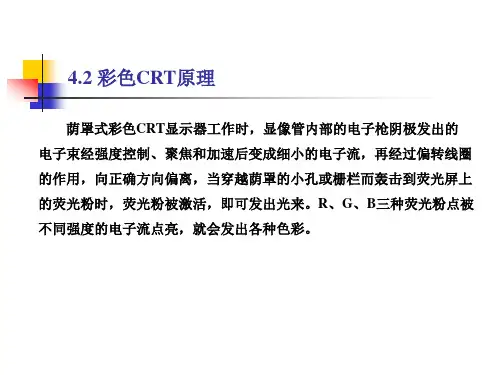

荫罩式彩色显像管——德国人弗莱西(Fleshsig )1938年提出,是目前占主导地位的彩色显像管.(注:还有所谓穿透式)荫罩式彩管组成: 电子枪、偏转系统、三色组荧光屏以及荫罩、管壳五部分组成。
彩管壳采用全玻璃结构,玻壳高真空(10-4—10-5Pa ),20000V 以上高压下,电子束轰击荧光屏会产生软X 射线(波长大于1埃,比透视用的硬X 射线对人体伤害更大),于是在玻璃配方中掺入重金属,加大对软x 射线的吸收。
荫罩是彩管中特有的极为重要的组件,是显像管的选色机构;同时制管过程中荫罩还起涂屏曝光的投影模板作用。

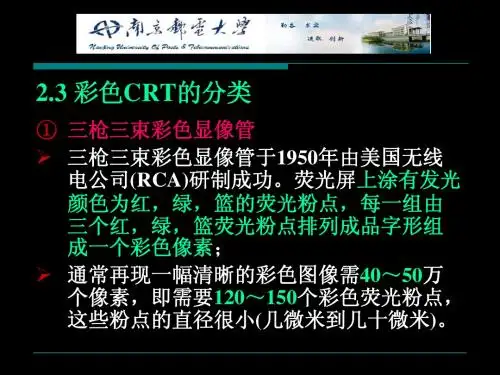

荫罩式彩色显像管有三大类:三枪三束彩色显像管——美国无线电公司(RCA ),1950年单枪三束彩色显像管——日本索尼公司,1968年自会聚彩色像管——美国无线电公司,1972年1 三枪三束彩色显像管三枪三束荫罩管中,红绿蓝三基色点呈品字形(组成一个象素)均匀交替排列在整个荧光屏上.每个色点很小,只有几微米到十几微米,数目达100万颗以上,在荧光粉间隙涂以石墨,以提高对比度(黑底技术)。
三枪三束荫罩管中,电子枪发出三个呈品字形排列电子束,它们能同时通过荫罩上同一小孔,并分别打在各自荧光粉点上。
2)单枪三束栅网彩管单枪三束栅网彩管是荫罩管的改进型。
荧光粉层:三种基色光粉竖条按RGB 次序交替排列而成.栅网薄钢片:缝隙取代了孔状荫罩板,三电子束正好在缝隙处交叉,且出射后打在各自的色条上.单电子枪: 三个灯丝、阴极与控制极水平放置,其余电极共用,发射出的三束电子束共用同一个电子枪聚焦。
这种结构使得电子束的会聚调整较简单,亮度大大提高,还可缩小显像管颈尺寸,促进彩电小型化。
但彩色重现较为粗糙。
3) 自会聚彩色像管自会聚彩色显像管是近年彩管的主流,是在三枪三束管和单枪三束管的基础上产生的.精密直列式电子枪:三个电子枪排列在一平线上,彼此间距很小,因而会聚象差也很小。
三枪三束彩色显像管除阴极相互独立并用分立引线外,其他电极均采用整体式结构,用公共引线(注:在单枪三束管的电子枪基础上改进) .开槽荫罩和条状荧光屏:在荫罩板上开出细长的不连续的微型槽,克服了栅网式结构怕振动的缺陷,并降低了垂直方向聚焦精度要求,提高了图象的稳定性。

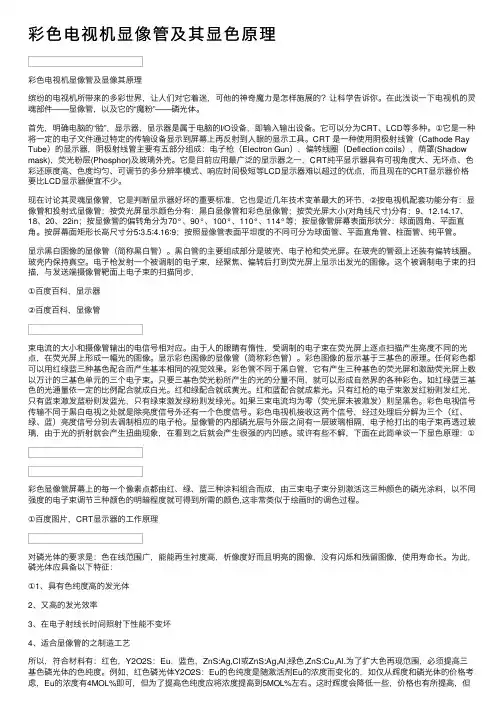

彩⾊电视机显像管及其显⾊原理彩⾊电视机显像管及显像其原理缤纷的电视机所带来的多彩世界,让⼈们对它着迷,可他的神奇魔⼒是怎样施展的?让科学告诉你。
在此浅谈⼀下电视机的灵魂部件——显像管,以及它的“魔粉”——磷光体。
⾸先,明确电脑的“脸”,显⽰器,显⽰器是属于电脑的I/O设备,即输⼊输出设备。
它可以分为CRT、LCD等多种。
①它是⼀种将⼀定的电⼦⽂件通过特定的传输设备显⽰到屏幕上再反射到⼈眼的显⽰⼯具。
CRT 是⼀种使⽤阴极射线管(Cathode Ray Tube)的显⽰器,阴极射线管主要有五部分组成:电⼦枪(Electron Gun),偏转线圈(Deflection coils),荫罩(Shadow mask),荧光粉层(Phosphor)及玻璃外壳。
它是⽬前应⽤最⼴泛的显⽰器之⼀,CRT纯平显⽰器具有可视⾓度⼤、⽆坏点、⾊彩还原度⾼、⾊度均匀、可调节的多分辨率模式、响应时间极短等LCD显⽰器难以超过的优点,⽽且现在的CRT显⽰器价格要⽐LCD显⽰器便宜不少。
现在讨论其灵魂显像管,它是判断显⽰器好坏的重要标准,它也是近⼏年技术变⾰最⼤的环节,②按电视机配套功能分有:显像管和投射式显像管;按荧光屏显⽰颜⾊分有:⿊⽩显像管和彩⾊显像管;按荧光屏⼤⼩(对⾓线尺⼨)分有:9、12.14.17、18、20、22in;按显像管的偏转⾓分为70°、90°、100°、110°、114°等;按显像管屏幕表⾯形状分:球⾯圆⾓、平⾯直⾓。
按屏幕⾯矩形长⾼尺⼨分5∶3.5∶4.16∶9;按照显像管表⾯平坦度的不同可分为球⾯管、平⾯直⾓管、柱⾯管、纯平管。
显⽰⿊⽩图像的显像管(简称⿊⽩管)。
⿊⽩管的主要组成部分是玻壳、电⼦枪和荧光屏。
在玻壳的管颈上还装有偏转线圈。
玻壳内保持真空。
电⼦枪发射⼀个被调制的电⼦束,经聚焦、偏转后打到荧光屏上显⽰出发光的图像。
这个被调制电⼦束的扫描,与发送端摄像管靶⾯上电⼦束的扫描同步,①百度百科,显⽰器②百度百科,显像管束电流的⼤⼩和摄像管输出的电信号相对应。
荫罩式彩色显像管——德国人弗莱西(Fleshsig )1938年提出,是目前占主导地位的彩色显像管.(注:还有所谓穿透式)荫罩式彩管组成: 电子枪、偏转系统、三色组荧光屏以及荫罩、管壳五部分组成。
彩管壳采用全玻璃结构,玻壳高真空(10-4—10-5Pa ),20000V 以上高压下,电子束轰击荧光屏会产生软X 射线(波长大于1埃,比透视用的硬X 射线对人体伤害更大),于是在玻璃配方中掺入重金属,加大对软x 射线的吸收。
荫罩是彩管中特有的极为重要的组件,是显像管的选色机构;同时制管过程中荫罩还起涂屏曝光的投影模板作用。
荫罩式彩色显像管有三大类:三枪三束彩色显像管——美国无线电公司(RCA ),1950年单枪三束彩色显像管——日本索尼公司,1968年自会聚彩色像管——美国无线电公司,1972年1 三枪三束彩色显像管三枪三束荫罩管中,红绿蓝三基色点呈品字形(组成一个象素)均匀交替排列在整个荧光屏上.每个色点很小,只有几微米到十几微米,数目达100万颗以上,在荧光粉间隙涂以石墨,以提高对比度(黑底技术)。
三枪三束荫罩管中,电子枪发出三个呈品字形排列电子束,它们能同时通过荫罩上同一小孔,并分别打在各自荧光粉点上。
2)单枪三束栅网彩管单枪三束栅网彩管是荫罩管的改进型。
荧光粉层:三种基色光粉竖条按RGB 次序交替排列而成.栅网薄钢片:缝隙取代了孔状荫罩板,三电子束正好在缝隙处交叉,且出射后打在各自的色条上.单电子枪: 三个灯丝、阴极与控制极水平放置,其余电极共用,发射出的三束电子束共用同一个电子枪聚焦。
这种结构使得电子束的会聚调整较简单,亮度大大提高,还可缩小显像管颈尺寸,促进彩电小型化。
但彩色重现较为粗糙。
3) 自会聚彩色像管自会聚彩色显像管是近年彩管的主流,是在三枪三束管和单枪三束管的基础上产生的.精密直列式电子枪:三个电子枪排列在一平线上,彼此间距很小,因而会聚象差也很小。
三枪三束彩色显像管除阴极相互独立并用分立引线外,其他电极均采用整体式结构,用公共引线(注:在单枪三束管的电子枪基础上改进) .开槽荫罩和条状荧光屏:在荫罩板上开出细长的不连续的微型槽,克服了栅网式结构怕振动的缺陷,并降低了垂直方向聚焦精度要求,提高了图象的稳定性。

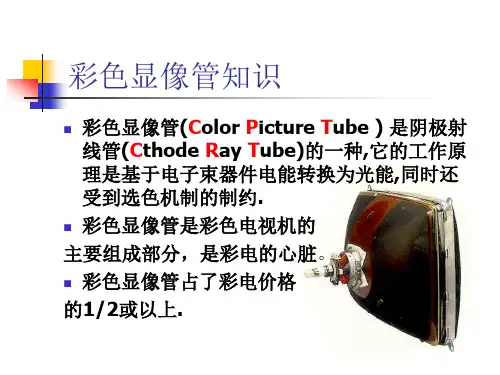

显像管显像管是一种电子(阴极)射线管,是电视接收机、监视器重现图像的关键器件。
它的主要作用是将发送端(电视台)摄像机摄取转换的电信号(图像信号)在接收端以亮度变化的形式重现在荧光屏上。
为了高质量地重现图像,要求显像管屏幕尺寸要大,图像清晰度要高,荧光屏有足够的发光亮度。
此外对不同用途的显像管有各种具体要求。
发展历史1950年3月29日,美国无线电公司成功地展示出一只全电子彩色电视显像管。
该公司主席戴维·萨尔诺夫宣布“我们已踏上电视新纪元的门槛——彩色电视时代”。
美国无线电公司实际上展出两只彩色显像管。
一只使用单枝电子枪,而另一只使用三枝电子枪,以产生彩色图象。
这两只显像管的规格与现行的黑白电视机的相同。
美国无线电公司正在同使用机械扫描盘产生彩色图像的哥伦比亚广播公司进行竞争。
美国无线电公司的显像管的优点在于它与现有的黑白电视传播设备一致,因而观众可使用他们家中的电视机。
而哥伦比亚公司的电视系统则不然。
分类概述一、按电视机配套功能分有:显像管和投射式显像管。
二、按荧光屏显示颜色分有:黑白显像管和彩色显像管;按荧光屏大小(对角线尺寸)分有:9、12、14、17、18、20、22英寸;按显像管的偏转角分为:70°、90°、100°、110°、114°等。
按显像管屏幕表面形状分:球面圆角、平面直角。
按屏幕面矩形长高尺寸分为:4比3、5比4、16比9。
黑白黑白显像管是一种显示黑白图像的电真空器件,一支标准黑白显像管从外形上可分管颈、圆锥和屏幕三个部分。
(1)管颈:内部装有电子枪,包括发射电子的阴极、控制电子发射量的控制极、加速电子形成电子束的第一阳极和第二阳极,使电子束聚焦在荧光屏上的第三阳极等。
电子枪内的电子分布近似光学的透镜系统,故称为“电子光学系统”。
(2)圆锥体:它的内壁和外壁都涂有导电的石墨层,内壁与第二阳极相连,内外之间形成一只电容,可吸收二次电子和对第二阳极起高压滤波作用。
第二节彩色显像管及其典型工作条件
二、单枪三束“特丽龙”彩色显像管
其结构如图所示。
此种显像管由于其独特的设计和优点,使其在各类彩色电视机中占有很大的比例。
1.1.单枪三束管的电子枪
(1)结构
一个电子枪,三个独立的阴极,按一字形水平排列,同时发出三注电子束,中间为绿束,两侧为红、蓝束。
(2)特点
三注电子束处于同一平面,只要在一个方向上调节两侧的红、蓝电子束,即可实现会聚,使会聚电路简化;只有一个电子枪,管颈有效口径较大,可获得较大直径的电子透镜,使电子束密度高,有利于
提高荧光屏幕的亮度。
2.2.单枪三束管的荫罩板
(1)结构
采用垂直栅条形状的荫罩板和垂直相间的条纹状荧光粉条,所以单枪三束管又可称为栅网管。
栅网式的荫罩板上面是一些细小的长栅格,显像点呈现垂直条状。
(2)特点
其优点是消除了纵向点距,使电子通透率高,可达到更高的亮度和对比度,使色彩更加鲜艳饱满。
缺点是由于在荫罩板上的金属丝没有横向的连接,无法保证整个屏幕的稳定性,栅条的振动有可能导致画面的颤抖,需采用两条水平金属线来固定栅条的位置。
3.3.单枪三束管的荧光屏
近期的彩管都呈现出向平板显示方向发展。
屏幕越来越平,其四角为方角,尺寸越来越大。
