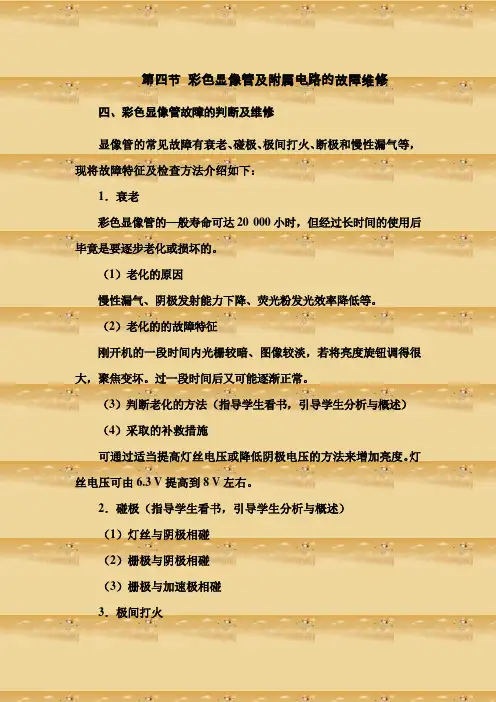

4. 彩色显像管电路显像管的作用与摄像管恰好相反，它将图像的电信号还原为光信号，即重现图像。
电视机的各项指标均与它有着密切的关系。
本节主要分别介绍显像管及附属线路的结构、工作原理和性能指标。
4..1 彩色显像管结构显像管是一种阴极电子射线管，简称CRT，它是彩色电视机重现彩色图像的关键器件。
结构如图4-1所示。
图4-1 自会聚彩色显像管结构(1) 玻璃外壳显像管的外壳由玻璃制成。
由于管内真空度很高，整个外壳要承受很大的大气压力，故玻璃较厚，以防爆裂，并在玻璃外壳周围箍一条防爆钢带。
玻璃外壳又由管颈、管锥体和屏幕玻璃三部分构成。
屏幕通常为球面形状，我国规定屏幕宽、高比为4：3。
管锥的形状为锥体，管锥一端与管屏封结，另一端与管颈封结。
管锥的内外壁都涂有导电石墨(内外都需整壁导电），内壁石墨与高压嘴阳极相连，外壁石墨通过金属弹片与电路中的“地”相连。
内外壁的,石墨层与玻璃介质构成500～1 000 pF的电容，这个电容可作为第二、第四高压阳极的滤波电容，因此在高压供电电路中不必再接高压滤波电容。
管锥上还有一个高压阳极插座（修理上称做“高压嘴”），l万伏以上的高压就是通过它加到内部阳极的。
(2) 荧光屏荧光屏主要指屏面及涂在屏面玻璃内壁的荧光粉薄层。
彩色显像管要能显示红、绿、蓝3种基色，在荧光屏表面应交叉涂上红、绿、蓝3种荧光粉。
(3) 荫罩板（又称分色板）荫罩板的作用是保证红、绿、蓝3条电子束只能轰击与之相对应的荧光粉。
荫罩板位于荧光屏后约1cm处，上面有很多槽孔（即荫罩孔），每一个槽孔必须与荧光粉的排列相对应。
(4)电子枪电子枪的作用是产生受控电子束。
由于彩色显像管需要同时独立显示红、绿、蓝3种颜色，因此，电子枪必须产生3条电子束，分别去轰击对应颜色的荧光粉。
电子枪通常由灯丝、阴极、栅极、加速极(第一阳极)、聚焦极(第三阳极)和高压阳极(第二、第四阳极)组成，如图4-2所示。
图4-2电子枪的结构①灯丝（F）：灯丝由钨铝合金制成，一般绕制成螺旋形，以便在有限空间内增加灯丝长度，提高热功率。
