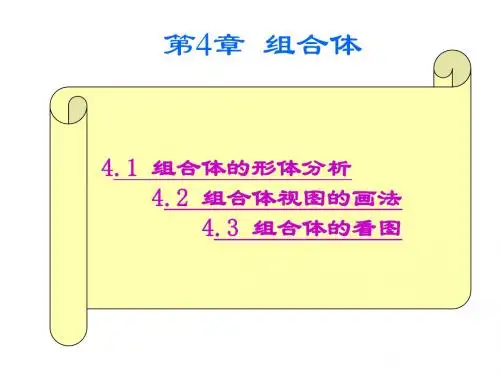

4.1 组合体的形体分析4.1.1 形体分析法把任何复杂的物体看成是由基本立体按一定的相对位置组合而成的。
其组成形式可分为叠加式、切割式和综合式。
综合式切割式4.1.2 形体之间的表面连接关系主视方向两表面投影之间不画线1、两个形体表面共面2、两个形体表面不共面两表面投影之间应有线分开主视方向3、两个形体的表面相切,即两表面光滑过渡该两表面投影之间不应画线切点4.两个形体表面相交表面交线两形体表面相交时产生的交线必须画出。
一、画组合体视图的步骤:1.形体分析既把组合体分解成若干基本体,并确定它们的组合形式,以及相邻表面之间的连接关系。
以一简单支架为例分解为三个基本体:底板、立板、肋板,组合形式均为叠加。
肋板立板底版4.2 组合体视图的画法2.选择主视图主视图应明显反映组合体形状特征和位置特征。
在此前提下,还要考虑使俯视图和左视图虚线尽可能少。
3.选定比例所选比例,除要保证各视图清晰外,还要考虑便于标注尺寸。
4.确定幅面5.轻画底稿先画视图的对称线、圆的中心线、轴线、作图基准线,以确定各视图的位置。
然后再画主要部分,其次画次要部分。
6.检查、描深1)画出各视图的主要中心线或定位线,再画出底板和立板。
2)画底板上孔,画立板圆孔二、例1:画支架组合体的三视图3)画肋板4) 检查,擦去多余图线,描深,完成全图切割式组合体三棱柱矩形体长方体形体分析:可看作是由一个长方体被切去三部分而成例2:以切割体为例,绘制组合体视图绘制切割式组合体三视图切去右上角长方体画基线和长方体三视图切去左上角三棱柱切去通槽,描深完成全图。
描深完成全图检查修改底稿4.3 组合体的看图根据视图想象出组合体空间形状的全过程称为读图。
绘图是由“物”到“图”,而读图是由“图”到“物”。
画图读图空间物体三视图4.3.1 读图的基本要领1.几个视图联系起来对应着看通常一个视图不能确定较复杂的物体形状,因此在读图时,要根据几个视图,运用投影规律,想象出空间物体的形状。
