职业技能自主鉴定实操考试题库化工检修电工（初级）题目一：三相有功电度表接线要求：按照正确的接线步骤进行接线，并送电调试、读数。

题目二：正确使用钳形电流表测量电流要求：1、根据电流的大小，选择合适的量程档位，平端钳形表，做好表针机械调零。

2、按动手把，张开钳口将被测相导线置于钳口中心后闭合。

3、测量值过于偏向表盘两端时应将表退出，更换量程档位后，再重新钳入测量。

4、正确读数：题目三：摇测三项异步电动机定子绕组的绝缘电阻要求：1、根据给定电动机正确选择兆欧表，并确定遥测项目2、选表：A 遥测新电动机（交接试验）选1000V兆欧表B 遥测旧电动机（预防性试验）选500V兆欧表3、遥测项目A 遥测绕组对地（机壳）绝缘。

U对地，V对地，W对地B 遥测绕组相间绝缘，U对V，V对W,U对W。

4、实际遥测A 检表：兆欧表外观应完好，做开路试验，短路试验。

B 断开电动机电源（大型电机应进行人工放电），拆除连接导线。

5、遥测过程：A、兆欧表水平放置。

B、遥测相对地绝缘：(不拆除三项绕组接线端子之间的连接铜片)将兆欧表的E端（黑笔）接在机壳上，先以120转/分的速度摇动手柄，再将L端（红笔）接在某一项绕组的接线柱上，遥测时间一分钟，读数，然后先撤表笔后停表。

C、遥测相间绝缘：将兆欧表的一支表笔接在三项绕组的任意一项的接线柱上，另一支表笔待接，先以120转/分得速度摇动手柄，再将另一支表笔接在另一项绕组的接线柱上，遥测时间一分钟，读数，然后先撤表笔后停表，按以上做法再做两次。

6、说明绝缘电阻的最低合格值，确定被测电动机能否使用A、新电动机（交接试验）绝缘电阻合格值：不小于1兆欧B、旧电动机（预防性试验）定子绕组绝缘电阻合格值：不小于0.5兆欧为合格题目四：遥测低压电力电缆的绝缘要求1、兆欧表的选择和检查A 遥测低压电力电缆壳选用1000V的兆欧表B 使用前应进行外观检查，并做开路试验，短路试验2、断开电缆电源及负荷，验电，并充分进行放电，挂临时接地线，将电缆从两端的设备或线路上拆下，用清洁干燥的布擦净电缆头，设监护人，电缆的另一端，应派专人看守。

注意事项一、请根据考题要求，完成操作内容。

二、请服从裁判的指挥，保证竞赛安全顺利进行。

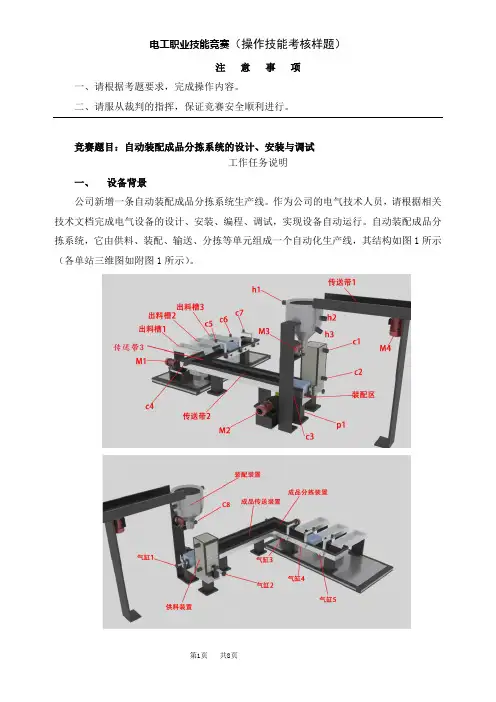

竞赛题目：自动装配成品分拣系统的设计、安装与调试工作任务说明一、设备背景公司新增一条自动装配成品分拣系统生产线。

作为公司的电气技术人员，请根据相关技术文档完成电气设备的设计、安装、编程、调试，实现设备自动运行。

自动装配成品分拣系统，它由供料、装配、输送、分拣等单元组成一个自动化生产线，其结构如图1所示（各单站三维图如附图1所示）。

图1 自动装配成品分拣系统结构图二、设备组成1.供料单元主要由c1物料不足传感器、c2物料有无传感器、工件推料装置气缸2、工件供料槽等组成；2.装配单元主要由物料品传送带1 （M4双速电机电机）、物料机构桶、c3装配区工件检测传感器、h1物料机构桶高位检测传感器、h2物料机构桶中位检测传感器、h3物料机构桶低位检测传感器、成品工件推料装置气缸1、p1装配区重量检测传感器、M3（步进电机）物料机构桶出料装置、c8出料装置原点检测传感器等组成；3.输送单元主要由成品传送装置传送带2、M2（三相异步（带离心）电动机）等组成；4.分拣单元主要由传送带3（M1三相异步电动机）、c4成品物料检测传感器、分拣传送装置传送带3、出料槽1、出料槽2、出料槽3、c5出料槽1物料检测传感器、c6出料槽2物料检测传感器、c7出料槽物料槽3检测传感器、出料槽1推料装置（气缸3）、出料槽2推料装置（气缸4）、出料槽3推料装置（气缸5）等组成。

三、设备功能1.供料单元：c1物料不足传感器、c2物料不足传感器采用光电传感器来完成工件供料槽物料情况检测工作、工件推料装置气缸2采用单控二位五通电磁换向阀（使用中间继电器KA代替）控制气缸2工件推送工作，气动控制工作原理图2所示、工件供料槽最多可以放置25供料盒、当个工件供料槽里供料盒大于等于8个时，c1物料不足传感器为ON，当个工件供料槽里供料盒大于等于1个时c2物料有无传感器为ON；2.装配单元：物料品传送带1中M4采用双速电机控制来完成物料传送工作、c3装配区采用限位开关来完成装配台上工件有无检测工作、h1/h2/h3采用转换开关来完成物料机构桶中物料所在高中低情况信号采集工作、成品工件推料装置气缸1采用单控二位五通电磁换向阀（使用中间继电器KA代替）控制气缸1装配成品工件推送工作，气动控制工作原理图2所示、装配台p1压力检测传感器采用0-10V可调电源来完成工件装配重量0—10kg的检测、M3出料装置采用步进电机控制实现精确出料控制、c8采用限位开关完成步进电机原点检测工作；3.输送单元：成品传送装置传送带2，M2三相异步(带离心)电动机采用全压启动实现成品输送过程；4.分拣单元：成品分拣装置M1三相异步电动机采用变频器带动实现各区分拣传送带成品的频率、c4作为分拣成品物料有无检测作为传送带启动信号采集、c5/c6/c7分别作为出料槽1、出料槽2、出料槽3进槽检测采集、分拣推料装置气缸3/4/5均采用单控二位五通电磁换向阀（使用中间继电器KA代替）控制气缸3/4/5分拣成品工件推送工作，气动控制工作原理图2所示；图2 自动装配成品分拣系统气动控制回路工作原理图四、控制要求1.系统的启动：1.1各工作单元的传送带电机初始位置：传送带电机M1、M2、M3、M4都处于OFF状态；1.2各工作单元的气缸初始位置：气缸1、气缸2、气缸3、气缸4、气缸5均在缩回位置；1.3供料单元在初始状态，料仓内有足够的工件盒；1.4装配单元在初始状态，装配区无工件、传送带、料仓出口电机在停止状态，料仓内有足够的装配件（装配件在料仓高位）；1.5分拣单元在初始状态，即气缸3、气缸4、气缸5均在缩回位置、传送带电机在停止状态、传送带上无成品工件。

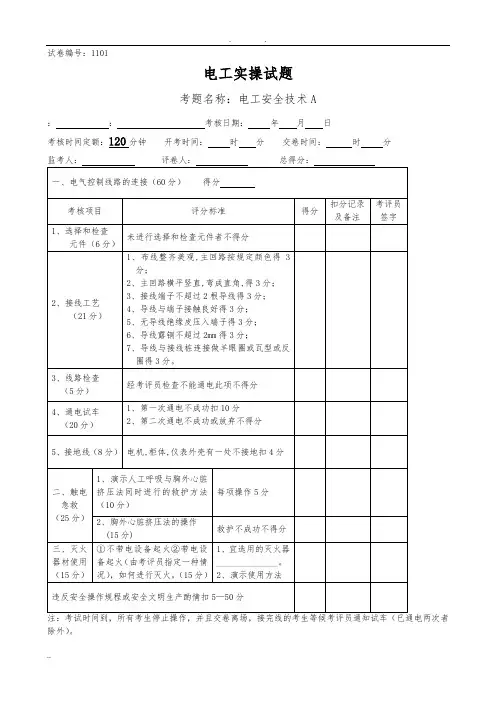

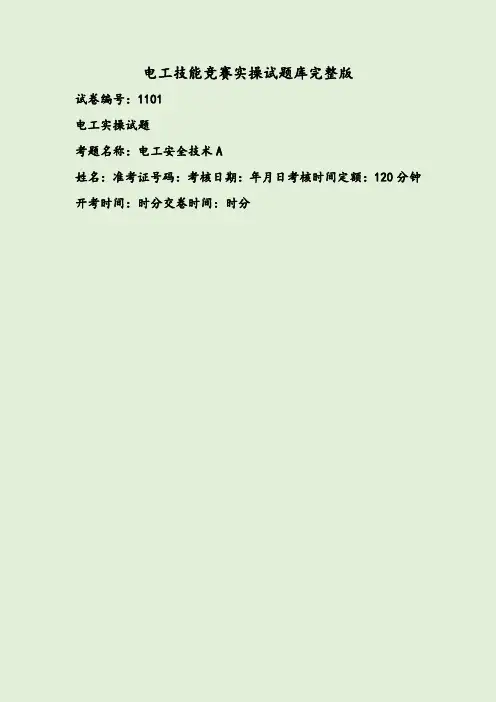

电工技能竞赛实操试题库完整版试卷编号：1101电工实操试题考题名称：电工安全技术A姓名：准考证号码：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分注：考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

M试卷编号：附1101试卷编号：1102电工实操试题考题名称：电工安全技术B姓名：准考证号码：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分注：1、导线连接标准：连接方法正确，接触紧密，外表美观，露铜不超过2mm；2、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

试卷编号：附1102试卷编号：1103电工实操试题考题名称：电工安全技术C姓名：准考证号码：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分注：1、停、送电操作项目考核板由考点单位根据要求制作；2、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

试卷编号：1104电工实操试题考题名称：电工安全技术D姓名：准考证号码：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分注：1、线路故障检修操作项目考核板由考点单位根据要求制作；2、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

试卷编号：1105电工实操试题考题名称：电工安全技术E姓名：准考证号码：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分监考人：评卷人：总得分：注：1、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

2、在实际操作中，电动机（M2）可以不接，但KM2应动作。

试卷编号：附1105KMU V WFR试卷编号：1106电工实操试题考题名称：电工安全技术F姓名：准考证号码：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分监考人：评卷人：总得分：注：考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（考评员认为不能通电者不予通电）。

技能竞赛（电⼯）实操题库聚匠技能竞赛（电⼯）实操题库⼀．安装和调试Y-△降压启动控制线路考核要求：1. 按图纸的要求进⾏正确熟练地安装；元件在配线板上布置要合理，安装要正确、紧固，配线要求紧固、美观，导线要进⾏线槽。

正确利⽤⼯具和仪表，2. 按钮盒不固定在板上，电源和电动机配线、按钮接线要接到端⼦排上，进出线槽的导线要有端⼦标号，引出端要有别径压端⼦。

3. 安全⽂明操作。

4.考核注意事项：满分100分，考试时间210分钟。

在考核过程中，要注意安全。

⼆.安装和调试三星异步电动机双重连锁正反转启动能耗制动的控制电路考核要求：1. 按图纸的要求进⾏正确熟练地安装；元件在配线板上布置要合理，安装要正确、紧固，配线要求紧固、美观，导线要进⾏线槽。

正确利⽤⼯具和仪表，2. 按钮盒不固定在板上，电源和电动机配线、按钮接线要接到端⼦排上，进出线槽的导线要有端⼦标号，引出端要有别径压端⼦。

3. 安全⽂明操作。

4. 考核注意事项：满分100分，考试时间210分钟。

在考核过程中，要注意安全。

三. PLC控制上料爬⽃⽣产线的设计，并进⾏安装与调试1.任务：上料爬⽃⽰意图，爬⽃由M1电动机拖动，将料提升到上限后，翻⽃撞⾏程开关SQ1⾃动翻⽃卸料，卸料10秒，随即反向下降，达到下限，撞⾏程开关SQ2后，停留20秒，同时启动⽪带运输机有M2电动机拖动向料⽃加料，20秒后，⽪带运输机⾃⾏停⽌，料⽃则⾃动上升，如此不断循环。

2、要求：2.1⼯作⽅式设置为⾃动循环；2.2有必要的电⽓保护和连锁，控制电路有相应的隔离措施；2.3⾃动循环时应按上述顺序动作，料⽃可以停⽌在任意位置，启动时可以使料⽃随意从上升或下降开始运⾏。

2.4爬⽃拖动应有制动抱闸。

3、⽰意图4、考核要求：4.1电路设计：根据任务，设计主电路图，列出PLC 控制I/O ⼝（输⼊/输出）元件地址分配表，根据加⼯⼯艺，设计梯形图及PLC 控制I/O ⼝（输⼊/输出）接线图，根据梯形图，列出指令表。

注意事项一、请根据考题要求，完成操作内容。

二、请服从裁判的指挥，保证竞赛安全顺利进行。

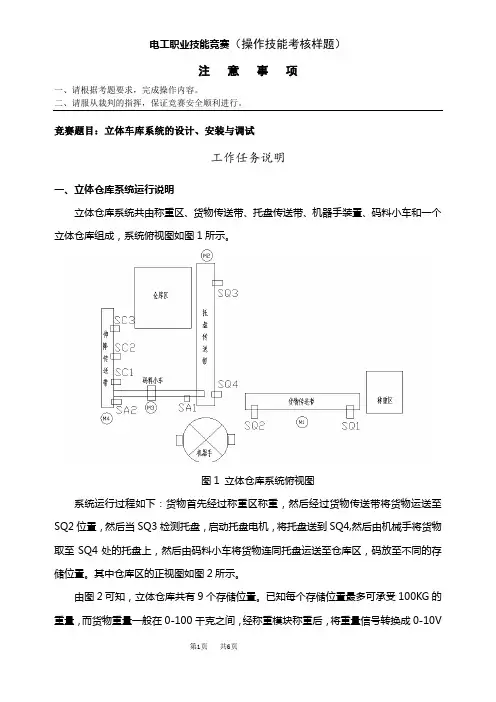

竞赛题目：立体车库系统的设计、安装与调试工作任务说明一、立体仓库系统运行说明立体仓库系统共由称重区、货物传送带、托盘传送带、机器手装置、码料小车和一个立体仓库组成，系统俯视图如图1所示。

图1 立体仓库系统俯视图系统运行过程如下：货物首先经过称重区称重，然后经过货物传送带将货物运送至SQ2位置，然后当SQ3检测托盘，启动托盘电机，将托盘送到SQ4,然后由机械手将货物取至SQ4处的托盘上，然后由码料小车将货物连同托盘运送至仓库区，码放至不同的存储位置。

其中仓库区的正视图如图2所示。

由图2可知，立体仓库共有9个存储位置。

已知每个存储位置最多可承受100KG的重量，而货物重量一般在0-100千克之间，经称重模块称重后，将重量信号转换成0-10V电压信号。

在码放货物时，按照A1-A2-A3-B1-B2-B3-C1-C2-C3的规则进行码放，SA1到达C 区终点距离为10CM,SA1到达B 区终点距离为15CM,SA1到达A 区终点距离为20CM 。

模拟量信号使用可调电源提供的0-10V 电压给出。

A 区C 区B 区二层一层三层图2、立体仓库正视图二、立体仓库系统电气控制说明：立体仓库系统由以下电气控制回路组成：货物传送带由电机M1驱动【M1为双速电机;先以高速启动5S,停0.5S 启动低速止到终点SQ2】。

托盘传送带由电机M2驱动【M2为三相异步电机(带离心);由KM 全压启动，只进行单向正转运行】。

码料小车的左右运行由电机M3驱动【M3为步进电机；电机转一圈5cm 】。

码料小车的上下运行由电机M4驱动【M4为三相异步电机；三相异步电机由变频器进行模拟量（电流模式）控制，若装盘要放在一层以15Hz 从SA2到达一层SC1，若装盘要放在二层以25Hz 从SA2到达二层SC2，若装盘要放在三层以35Hz 从SA2到达三层SC3，回去SA2以45Hz 下降，加速时间1.2秒,减速时间0.5秒】。

试卷编号：1101电工实操试题考题名称：电工安全技术A：：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分除外）。

试卷编号：附1101试卷编号：1102电工实操试题考题名称：电工安全技术B：：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分注：1、导线连接标准：连接方确，接触紧密，外表美观，露铜不超过2mm；2、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

试卷编号：附1102试卷编号：1103电工实操试题考题名称：电工安全技术C：：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分注：1、停、送电操作项目考核板由考点单位根据要求制作；2、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

KM FR试卷编号：附1103QF试卷编号：1104电工实操试题考题名称：电工安全技术D：：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分注：1、线路故障检修操作项目考核板由考点单位根据要求制作；2、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

试卷编号：附1104试卷编号：1105电工实操试题考题名称：电工安全技术E：：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分监考人：评卷人：总得分：注：1、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

2、在实际操作中，电动机（M2）可以不接，但KM2应动作。

试卷编号：附1105KMU V WFR. .试卷编号：1106电工实操试题考题名称：电工安全技术F：：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分监考人：评卷人：总得分：注：考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（考评员认为不能通电者不予通电）。

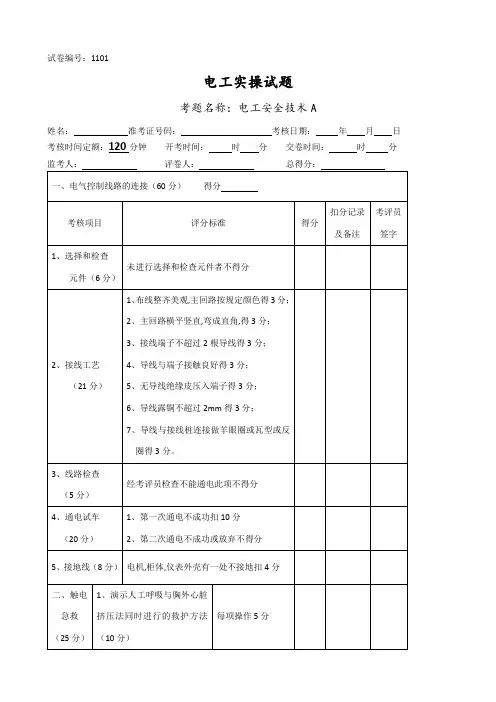

试卷编号：1101电工实操试题考题名称：电工安全技术A姓名：准考证号码：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分注：考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

M试卷编号：附1101试卷编号：1102电工实操试题考题名称：电工安全技术B姓名：准考证号码：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分注：1、导线连接标准：连接方法正确，接触紧密，外表美观，露铜不超过2mm；2、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

试卷编号：附1102试卷编号：1103电工实操试题考题名称：电工安全技术C姓名：准考证号码：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分注：1、停、送电操作项目考核板由考点单位根据要求制作；2、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

M 3~K 试卷编号：附1103Q F试卷编号：1104电工实操试题考题名称：电工安全技术D姓名：准考证号码：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分注：1、线路故障检修操作项目考核板由考点单位根据要求制作；2、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

M3~试卷编号：附1104试卷编号：1105电工实操试题考题名称：电工安全技术E姓名：准考证号码：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分监考人：评卷人：总得分：注：1、考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（已通电两次者除外）。

2、在实际操作中，电动机（M2）可以不接，但KM2应动作。

试卷编号：附1105KMU V WFR试卷编号：1106电工实操试题考题名称：电工安全技术F姓名：准考证号码：考核日期：年月日考核时间定额：120分钟开考时间：时分交卷时间：时分监考人：评卷人：总得分：注：考试时间到，所有考生停止操作，并且交卷离场，接完线的考生等候考评员通知试车（考评员认为不能通电者不予通电）。

职业技能自主鉴定实操考试题库化工检修电工（高级）题目一：正反转点动、启动控制线路1、实验所需电气元件明细表：控制线路的动作过程是：（1）正转启动控制合上电源开关QF，按正转起动按钮SB2，正转控制回路接通，KM1的线圈通电动作，其常开触头闭合自锁、常闭触头断开对KM2联锁，同时主触头闭合，主电路按U1、V1、W1相序接通，电动机正转。

（2）正转点动控制合上电源开关QF，按点动按钮SB4，触头SB4（3-4）接通，KM1线圈通电动作，电动机正转，此时触头SB4（3-6）断开，KM1不能自锁；松开SB4，SB4（3-4）先断开，SB4（3-6）后闭合，KM1失电释放，电机停止。

（3）反转启动控制合上电源开关QF，按反转起动按钮SB3，反转控制回路接通，KM2的线圈通电动作，其常开触头闭合自锁、常闭触头断开对KM1联锁，同时主触头闭合，主电路按W1、V1、U1相序接通，电动机反转。

（4）反转点动控制合上电源开关QF，按点动按钮SB5，触头SB5（3-7）接通，KM2线圈通电动作，电动机反转，此时触头SB5（3-9）断开，KM2不能自锁；松开SB5，SB5（3-7）先断开，SB5（3-9）后闭合，KM1失电释放，电机停止。

题目二：异步电动机反接制动控制线路1、操作所需电器元件明细表启动过程：按下启动按钮SB2，KM1线圈得电吸合，并通过触点KM1（1-2）自锁，同时常闭触点KM1（4-5）断开，切断KM2线圈电路；KM1主触头闭合接通电动机M的电源，电动机起动，当电机转速提升到一定值时，速度继电器SR的触点SR（U2-4）闭合，为停止时的反接制动做准备。

反接制动的控制过程：按下停止按钮SB1，KM1断电释放，KM1主触头断开，电动机M暂时失电，电动机由于惯性仍保持较高的速度，速度继电器触点SR（U2-4）还不能断开，此时KM1（4-5）已经恢复闭合，KM2线圈得电吸合，KM2主触头闭合，电动机M通过KM2主触头、电阻R反相接通电源，电动机转速迅速下降，当电动机转速下降到接近零时，速度继电器触点断开，KM2断电释放，电动机M失电，制动过程完成。

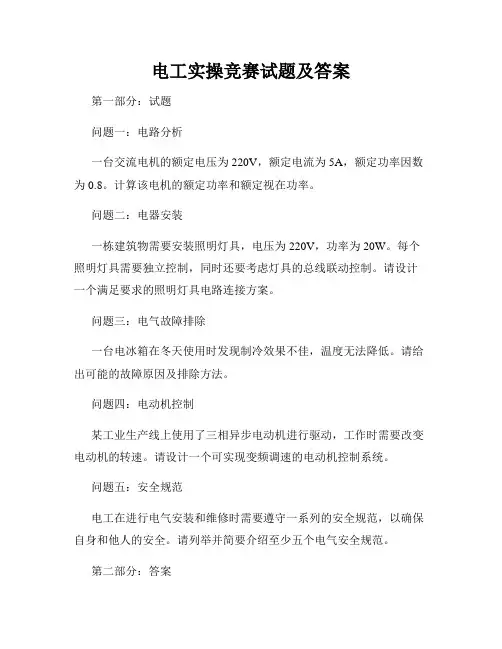

电工实操竞赛试题及答案第一部分：试题问题一：电路分析一台交流电机的额定电压为220V，额定电流为5A，额定功率因数为0.8。

计算该电机的额定功率和额定视在功率。

问题二：电器安装一栋建筑物需要安装照明灯具，电压为220V，功率为20W。

每个照明灯具需要独立控制，同时还要考虑灯具的总线联动控制。

请设计一个满足要求的照明灯具电路连接方案。

问题三：电气故障排除一台电冰箱在冬天使用时发现制冷效果不佳，温度无法降低。

请给出可能的故障原因及排除方法。

问题四：电动机控制某工业生产线上使用了三相异步电动机进行驱动，工作时需要改变电动机的转速。

请设计一个可实现变频调速的电动机控制系统。

问题五：安全规范电工在进行电气安装和维修时需要遵守一系列的安全规范，以确保自身和他人的安全。

请列举并简要介绍至少五个电气安全规范。

第二部分：答案问题一：电路分析额定功率 = 额定电压 ×额定电流 ×功率因数= 220V × 5A × 0.8= 880W额定视在功率 = 额定电压 ×额定电流= 220V × 5A= 1100VA问题二：电器安装根据题目要求，每个照明灯具需要独立控制，同时需要考虑总线联动控制，可以采用以下连接方案：1. 将每个照明灯具与一个开关连接，实现独立控制；2. 将所有照明灯具的开关同时连接到一个总线控制单元，通过总线控制单元实现联动控制。

问题三：电气故障排除可能的故障原因及排除方法：1. 制冷剂不足：检查制冷系统中的制冷剂量是否正常，如不足需补充制冷剂；2. 损坏的压缩机：检查压缩机是否损坏，如损坏需要更换压缩机；3. 压力开关故障：检查压力开关是否正常，如故障需更换压力开关；4. 冷凝器堵塞：检查冷凝器是否有堵塞，如有需清理冷凝器；5. 电路故障：检查冰箱电路是否正常，如有故障需要修复电路故障。

问题四：电动机控制可实现变频调速的电动机控制系统包含以下组成部分：1. 变频器：用于将电源的交流电转换为可调频率和可调幅度的交流电供电给电动机；2. 控制系统：用于设置电动机的运行参数，如转速、频率、电流等；3. 反馈系统：用于实时监测电动机的运行状态，并将反馈信号传递给控制系统进行调整；4. 保护系统：用于监测电动机的运行情况，如过载、过热等异常情况，及时采取保护措施。

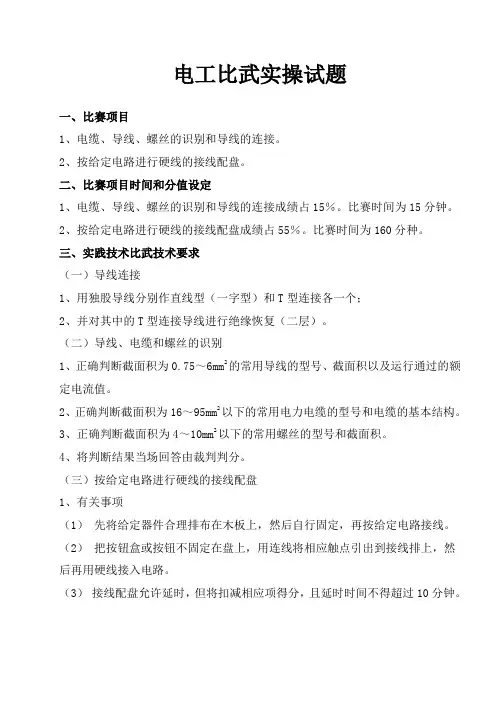

电工比武实操试题一、比赛项目1、电缆、导线、螺丝的识别和导线的连接。

2、按给定电路进行硬线的接线配盘。

二、比赛项目时间和分值设定1、电缆、导线、螺丝的识别和导线的连接成绩占15％。

比赛时间为15分钟。

2、按给定电路进行硬线的接线配盘成绩占55％。

比赛时间为160分种。

三、实践技术比武技术要求（一）导线连接1、用独股导线分别作直线型（一字型）和T型连接各一个；2、并对其中的T型连接导线进行绝缘恢复（二层）。

（二）导线、电缆和螺丝的识别1、正确判断截面积为0.75～6mm2的常用导线的型号、截面积以及运行通过的额定电流值。

2、正确判断截面积为16～95mm2以下的常用电力电缆的型号和电缆的基本结构。

3、正确判断截面积为4～10mm2以下的常用螺丝的型号和截面积。

4、将判断结果当场回答由裁判判分。

（三）按给定电路进行硬线的接线配盘1、有关事项（1）先将给定器件合理排布在木板上，然后自行固定，再按给定电路接线。

（2）把按钮盒或按钮不固定在盘上，用连线将相应触点引出到接线排上，然后再用硬线接入电路。

（3）接线配盘允许延时，但将扣减相应项得分，且延时时间不得超过10分钟。

（4）比赛开始后，选手检查器件，有问题时应于8分钟内向裁判提出。

8分钟过后，默认为元器件为好的。

（5）本方案给出的为参考图，在实际比赛时由裁判给出实际的考试图。

2、实线连接及控制线路功能：（1） SB2控制电动机M1正转起动后，SB3才能控制电动机M2起动。

（2）电动机M2起动10秒后，电动机M1自行转为反转运行。

并且电动机M2停止。

（3） SB1可以控制电动机M1和电动机M2同时停止。

四、实践技术比武评分标准1、接线配盘评分标准：见附件12、导线、电缆和螺丝判断与导线连接批评分标准：见附件2五、实践技术比武其他要求1、技术比武选手自备平头螺丝刀（100mm、75mm各一把）、十字螺丝刀（100mm、75mm各一把）、克丝钳、尖嘴钳、斜嘴钳、活动扳手、剥线钳、电笔、电工刀、万用表及绝缘鞋、工作服等劳动防护用品。

电工技术比赛评分规则及实操要求实际操作比赛项目１、电缆、导线的识别及导线的连接：对给定电缆、导线进行材料、型号、截面积等项目的识别；对导线安全载流量口试；按要求作单股铜线或多股铜线的连接。

时间为20分钟。

2、按给定电路进行硬线配盘：按给定电路、给定量的硬导线，布置电器元件，进行规范化配盘，通电后能完成对电动机的控制（电动机的单向、双向运行控制线路、时间控制线路、顺序控制线路等）。

时间为180分钟。

一、比赛项目分值及时间要求以基本理论知识和实际操作技能合计作为总成绩，满分为100分。

其中：１、基本理论知识成绩占30％，满分为100分，比赛时间为90分钟。

２、电缆、导线的识别及导线的连接成绩占10％，满分为100分，比赛时间为20分钟。

3、按给定电路进行硬线配盘成绩占60％，满分为100分，比赛时间为180分钟。

二、比赛技术要求（一）导线连接用独股导线作直线型（一字型）、T型连接、多股铜芯导线的直线连接，双股线的对接导线的绝缘恢复（二层）。

（二）导线和电缆的识别正确判断截面积为0.75～4mm2的常用导线的型号、截面积以及允许通过的额定电流值。

正确判断截面积为50mm2以下的常用电力电缆的型号和电缆的基本结构。

注：附标准见后三、按给定电路进行硬线配盘图一控制线路功能：１、SB2控制电动机M1正转起动后，SB3才能控制电动机M2起动。

２、电动机M2起动10秒后，电动机M1自行转为反转运行。

３、SB1控制电动机M1和电动机M2同时停止。

图二控制线路功能：１、SB1控制电动机M1工作起动后，SB2才能控制电动机M2起动。

２、SB3控制M2停止３、SB4控制电动机M1和电动机M2同时停止注：附评分标准见后四、工具：参赛选手自备平头螺丝刀（100mm、75mm各一把）、十字螺丝刀（100mm、75mm 各一把）、老虎钳、尖嘴钳、斜嘴钳、活动板手、剥线钳、电笔、电工刀、万用表及绝缘鞋、工作服等劳动防护用品。

五、评分标准导线判断与连接评分标准注：如等同分数，以操作时间短的选手优先外观评判组长: 考生:评判员: 时间硬线配盘考试评分标准注：如等同分数，以操作时间短的选手优先外观评判组长: 考生: 评判员: 时间:。
