第九章电磁感应电磁场(一)答案

电磁场课后习题答案电磁场课后习题答案电磁场是物理学中一个重要的概念，涉及到电荷、电流和磁场的相互作用。

在学习电磁场的过程中，我们经常会遇到一些习题，这些习题旨在帮助我们更好地理解电磁场的基本原理和应用。

本文将给出一些电磁场课后习题的答案，希望能够对大家的学习有所帮助。

1. 一个带电粒子在匀强磁场中作圆周运动，其运动半径与速度之间的关系是什么？答：带电粒子在匀强磁场中作圆周运动时，受到的洛伦兹力与向心力相等。

洛伦兹力的大小为F = qvB，向心力的大小为F = mv²/R，其中q为电荷量，v为速度，B为磁感应强度，m为质量，R为运动半径。

将这两个力相等，可以得到qvB = mv²/R，整理得到v = qBR/m。

因此，速度与运动半径之间的关系是v 与R成正比。

2. 一个长直导线中有一电流I，求其所产生的磁场强度B与距离导线距离r之间的关系。

答：根据安培定律，长直导线所产生的磁场强度与电流和距离的关系为B =μ₀I/2πr，其中B为磁场强度，I为电流，r为距离，μ₀为真空中的磁导率。

可以看出，磁场强度与距离的关系是B与1/r成反比。

3. 一个平面电磁波的电场强度和磁场强度的振幅分别为E₀和B₀，求其能量密度u与E₀和B₀之间的关系。

答：平面电磁波的能量密度与电场强度和磁场强度的关系为u = ε₀E₀²/2 +B₀²/2μ₀，其中u为能量密度，ε₀为真空中的介电常数，μ₀为真空中的磁导率。

可以看出，能量密度与电场强度的振幅的平方和磁场强度的振幅的平方之间存在关系。

4. 一个平行板电容器的电容为C，两板间的距离为d，若电容器中充满了介电常数为ε的介质，请问在电容器中存储的电能与电容、电压和介电常数之间的关系是什么？答：平行板电容器存储的电能与电容、电压和介电常数之间的关系为W =1/2CV²，其中W为存储的电能，C为电容，V为电压。

当电容器中充满了介质后，介质的存在会使电容增加为C' = εC，因此存储的电能也会增加为W' =1/2C'V² = 1/2εCV²。

9-1两个半径分别为R 和r 的同轴圆形线圈相距x ，且R >>r ，x >>R ．若大线圈通有电流I 而小线圈沿x 轴方向以速率v 运动，试求小线圈回路中产生的感应电动势的大小． 解：在轴线上的磁场()()22003322222IR IR B x R x R xμμ=≈>>+32202xr IR BS πμφ==v xr IR dt dx x r IR dt d 422042202332πμπμφε=--=-=9-2如图所示，有一弯成θ 角的金属架COD 放在磁场中，磁感强度B ϖ的方向垂直于金属架COD 所在平面．一导体杆MN 垂直于OD 边，并在金属架上以恒定速度v ϖ向右滑动，v ϖ与MN 垂直．设t =0时，x = 0．求当磁场分布均匀，且B ϖ不随时间改变，框架内的感应电动势i ε．解：12m B S B xy Φ=⋅=⋅,θtg x y ⋅=,vt x =22212/()/i d dt d Bv t tg dt Bv t tg εϕθθ=-=-=⋅，电动势方向：由M 指向N9-3 真空中，一无限长直导线，通有电流I ，一个与之共面的直角三角形线圈ABC 放置在此长直导线右侧。

已知AC 边长为b ，且与长直导线平行，BC 边长为a ，如图所示。

若线圈以垂直于导线方向的速度v 向右平移，当B 点与直导线的距离为d 时，求线圈ABC 内的感应电动势的大小和方向。

解：当线圈ABC 向右平移时，AB 和AC 边中会产生动生电动势。

当C 点与长直导线的距离为d 时，AC 边所在位置磁感应强度大小为：02()IB a d μπ=+AC 中产生的动生电动势大小为：xr IRx vC DOxMθBϖv ϖ02()AC AC IbvBl v a d μεπ==+，方向沿CA 方向如图所示，在AB 边上取微分元dl ，微分元dl 中的动生电动势为，()AB d v B dl ε=⨯⋅v v v其方向沿BA 方向。

大学物理（少学时）第9章电磁感应与电磁场课后习题答案9-1两个半径分别为R 和r 的同轴圆形线圈相距x ，且R >>r ，x >>R ．若大线圈通有电流I 而小线圈沿x 轴方向以速率v 运动，试求小线圈回路中产生的感应电动势的大小．解：在轴线上的磁场()()22003322222IR IR B x R x R xμμ=≈>>+32202xr IR BS πμφ==v xr IR dt dx x r IR dt d 422042202332πμπμφε=--=-=9-2如图所示，有一弯成θ 角的金属架COD 放在磁场中，磁感强度B ?的方向垂直于金属架COD 所在平面．一导体杆MN 垂直于OD 边，并在金属架上以恒定速度v ?向右滑动，v ?与MN 垂直．设t =0时，x = 0．求当磁场分布均匀，且B ?不随时间改变，框架内的感应电动势i ε．解：12m B S B xy Φ=?=?,θtg x y ?=,vt x =22212/()/i d dt d Bv t tg dt Bv t tg ε?θθ=-=-=?，电动势方向：由M 指向N9-3 真空中，一无限长直导线，通有电流I ，一个与之共面的直角三角形线圈ABC 放置在此长直导线右侧。

已知AC 边长为b ，且与长直导线平行，BC 边长为a ，如图所示。

若线圈以垂直于导线方向的速度v 向右平移，当B 点与直导线的距离为d 时，求线圈ABC 内的感应电动势的大小和方向。

解：当线圈ABC 向右平移时，AB 和AC 边中会产生动生电动势。

当C 点与长直导线的距离为d 时，AC 边所在位置磁感应强度大小为：02()IB a d μπ=+AC 中产生的动生电动势大小为：xr IRx vC DOxMθBv ?02()AC AC IbvBl v a d μεπ==+，方向沿CA 方向如图所示，在AB 边上取微分元dl ，微分元dl 中的动生电动势为，()AB d v B dl ε=??v v v其方向沿BA 方向。

第9章 电稳感应和电磁场 习题及答案1. 通过某回路的磁场与线圈平面垂直指向纸面内，磁通量按以下关系变化：23(65)10t t Wb -Φ=++⨯。

求2t s =时，回路中感应电动势的大小和方向。

解：310)62(-⨯+-=Φ-=t dtd ε当s t 2=时，V 01.0-=ε由楞次定律知，感应电动势方向为逆时针方向2. 长度为l 的金属杆ab 以速率υ在导电轨道abcd 上平行移动。

已知导轨处于均匀磁场B中，B 的方向与回路的法线成60°角，如图所示，B的大小为B =kt (k 为正常数)。

设0=t 时杆位于cd 处，求：任一时刻t 导线回路中感应电动势的大小和方向。

解：任意时刻通过通过回路面积的磁通量为202160cos t kl t Bl S d B m υυ==⋅=Φ导线回路中感应电动势为 t kl tmυε-=Φ-=d d 方向沿abcda 方向。

3. 如图所示，一边长为a ，总电阻为R 的正方形导体框固定于一空间非均匀磁场中，磁场方向垂直于纸面向外，其大小沿x 方向变化，且)1(x k B +=，0>k 。

求： （1）穿过正方形线框的磁通量；（2）当k 随时间t 按t k t k 0)(=(0k 为正值常量)变化时，线框中感生电流的大小和方向。

解：（1）通过正方形线框的磁通量为⎰⎰=⋅=Φa S Badx S d B 0 ⎰+=a dx x ak 0)1()211(2a k a +=（2）当t k k 0=时，通过正方形线框的磁通量为)211(02a t k a +=Φ 正方形线框中感应电动势的大小为dt d Φ=ε)211(02a k a += 正方形线框线框中电流大小为)211(02a R k a R I +==ε，方向：顺时针方向4.如图所示，一矩形线圈与载有电流t I I ωcos 0=长直导线共面。

设线圈的长为b ，宽为a ；0=t 时，线圈的AD 边与长直导线重合；线圈以匀速度υ垂直离开导线。

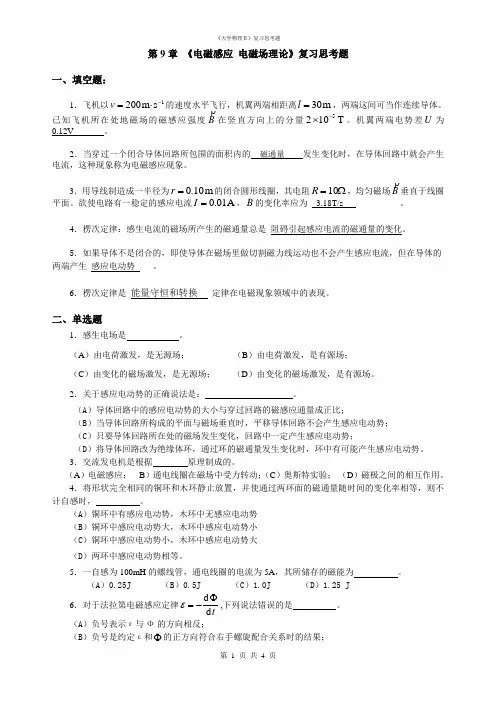

第9章 《电磁感应 电磁场理论》复习思考题一、填空题：1．飞机以1s m 200-⋅=v 的速度水平飞行，机翼两端相距离m 30=l ，两端这间可当作连续导体。

已知飞机所在处地磁场的磁感应强度B 在竖直方向上的分量T 1025-⨯。

机翼两端电势差U 为0.12V 。

2．当穿过一个闭合导体回路所包围的面积内的 磁通量 发生变化时，在导体回路中就会产生电流，这种现象称为电磁感应现象。

3．用导线制造成一半径为m 10.0=r 的闭合圆形线圈，其电阻Ω=10R ，均匀磁场B 垂直于线圈平面。

欲使电路有一稳定的感应电流A 01.0=I ，B 的变化率应为__3.18T/s_____________。

4．楞次定律：感生电流的磁场所产生的磁通量总是 阻碍引起感应电流的磁通量的变化。

5．如果导体不是闭合的，即使导体在磁场里做切割磁力线运动也不会产生感应电流，但在导体的两端产生_感应电动势____。

6．楞次定律是 能量守恒和转换 _定律在电磁现象领域中的表现。

二、单选题1．感生电场是 。

（A ）由电荷激发，是无源场； （B ）由电荷激发，是有源场；（C ）由变化的磁场激发，是无源场； （D ）由变化的磁场激发，是有源场。

2．关于感应电动势的正确说法是： 。

（A ）导体回路中的感应电动势的大小与穿过回路的磁感应通量成正比；（B ）当导体回路所构成的平面与磁场垂直时，平移导体回路不会产生感应电动势；（C ）只要导体回路所在处的磁场发生变化，回路中一定产生感应电动势；（D ）将导体回路改为绝缘体环，通过环的磁通量发生变化时，环中有可能产生感应电动势。

3．交流发电机是根据 原理制成的。

（A ）电磁感应； B ）通电线圈在磁场中受力转动；（C ）奥斯特实验； （D ）磁极之间的相互作用。

4．将形状完全相同的铜环和木环静止放置，并使通过两环面的磁通量随时间的变化率相等，则不计自感时， 。

（A ）铜环中有感应电动势，木环中无感应电动势（B ）铜环中感应电动势大，木环中感应电动势小（C ）铜环中感应电动势小，木环中感应电动势大（D ）两环中感应电动势相等。

第9章 电稳感应和电磁场 习题及答案1. 通过某回路的磁场与线圈平面垂直指向纸面内，磁通量按以下关系变化：23(65)10t t Wb -Φ=++⨯。

求2t s =时，回路中感应电动势的大小和方向。

解：310)62(-⨯+-=Φ-=t dtd ε当s t 2=时，V 01.0-=ε由楞次定律知，感应电动势方向为逆时针方向2. 长度为l 的金属杆ab 以速率υ在导电轨道abcd 上平行移动。

已知导轨处于均匀磁场B中，B 的方向与回路的法线成60°角，如图所示，B 的大小为B =kt (k 为正常数)。

设0=t 时杆位于cd 处，求：任一时刻t 导线回路中感应电动势的大小和方向。

解：任意时刻通过通过回路面积的磁通量为202160cos t kl t Bl S d B m υυ==⋅=Φ导线回路中感应电动势为 t kl tmυε-=Φ-=d d 方向沿abcda 方向。

3. 如图所示，一边长为a ，总电阻为R 的正方形导体框固定于一空间非均匀磁场中，磁场方向垂直于纸面向外，其大小沿x 方向变化，且)1(x k B +=，0>k 。

求： （1）穿过正方形线框的磁通量；（2）当k 随时间t 按t k t k 0)(=(0k 为正值常量)变化时，线框中感生电流的大小和方向。

解：（1）通过正方形线框的磁通量为⎰⎰=⋅=Φa S Badx S d B 0 ⎰+=a dx x ak 0)1()211(2a k a +=（2）当t k k 0=时，通过正方形线框的磁通量为)211(02a t k a +=Φ 正方形线框中感应电动势的大小为dt d Φ=ε)211(02a k a += 正方形线框线框中电流大小为)211(02a R k a R I +==ε，方向：顺时针方向4.如图所示，一矩形线圈与载有电流t I I ωcos 0=长直导线共面。

设线圈的长为b ，宽为a ；0=t 时，线圈的AD 边与长直导线重合；线圈以匀速度υ垂直离开导线。

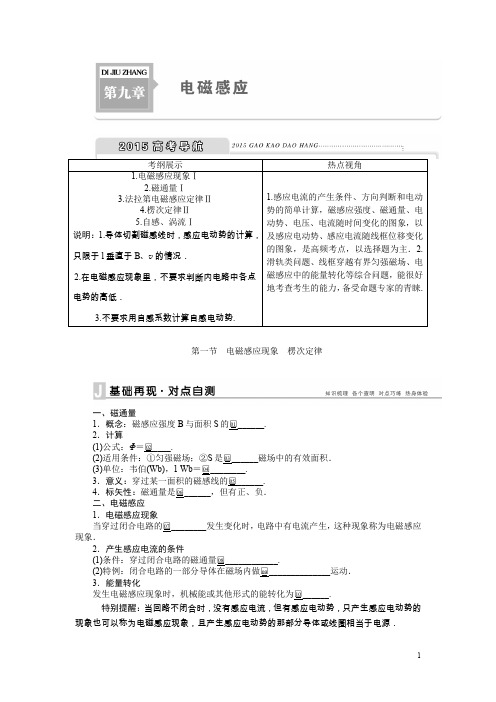

考纲展示 热点视角1.电磁感应现象Ⅰ2.磁通量Ⅰ3.法拉第电磁感应定律Ⅱ4.楞次定律Ⅱ5.自感、涡流Ⅰ说明：1.导体切割磁感线时，感应电动势的计算， 只限于l 垂直于B 、v 的情况．2.在电磁感应现象里，不要求判断内电路中各点 电势的高低．3.不要求用自感系数计算自感电动势. 1.感应电流的产生条件、方向判断和电动势的简单计算，磁感应强度、磁通量、电动势、电压、电流随时间变化的图象，以及感应电动势、感应电流随线框位移变化的图象，是高频考点，以选择题为主．2.滑轨类问题、线框穿越有界匀强磁场、电磁感应中的能量转化等综合问题，能很好地考查考生的能力，备受命题专家的青睐.第一节 电磁感应现象 楞次定律一、磁通量1．概念：磁感应强度B 与面积S 的□01______. 2．计算(1)公式：Φ＝□02____. (2)适用条件：①匀强磁场；②S 是□03______磁场中的有效面积． (3)单位：韦伯(Wb)，1 Wb ＝□04________. 3．意义：穿过某一面积的磁感线的□05______. 4．标矢性：磁通量是□06______，但有正、负． 二、电磁感应 1．电磁感应现象当穿过闭合电路的□07________发生变化时，电路中有电流产生，这种现象称为电磁感应现象．2．产生感应电流的条件(1)条件：穿过闭合电路的磁通量□08____________. (2)特例：闭合电路的一部分导体在磁场内做□09______________运动． 3．能量转化发生电磁感应现象时，机械能或其他形式的能转化为□10______. 特别提醒：当回路不闭合时，没有感应电流，但有感应电动势，只产生感应电动势的现象也可以称为电磁感应现象，且产生感应电动势的那部分导体或线圈相当于电源．三、感应电流方向的判断1．楞次定律(1)内容：感应电流的磁场总要□11______引起感应电流的□12________的变化．(2)适用情况：所有的电磁感应现象．2．右手定则(1)内容：伸开右手，使拇指与其余四个手指□13______，并且都与手掌在同一个□14 ________，让磁感线从掌心进入，并使拇指指向□15____________的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：□16________________产生感应电流．,1.(单选)如图所示，ab是水平面上一个圆的直径，在过ab的竖直面内有一根通电直导线ef，且ef平行于ab，当ef竖直向上平移时，穿过圆面积的磁通量将()A．逐渐变大B．逐渐减小C．始终为零D．不为零，但始终保持不变2．(单选)如图所示，小圆圈表示处于磁场中的闭合电路一部分导线的横截面，速度v 在纸面内．关于感应电流的有无及方向的判断正确的是()A．甲图中有感应电流，方向向外B．乙图中有感应电流，方向向外C．丙图中无感应电流D．丁图中a、b、c、d四位置上均无感应电流3．(多选)如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b 的过程中()A．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向电磁感应现象的判断判断电路中能否产生感应电流的一般流程：(单选)如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一个磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路里产生感应电流的是()A．ab向右运动，同时使θ减小B．使磁感应强度B减小，θ角同时也减小C．ab向左运动，同时增大磁感应强度BD．ab向右运动，同时增大磁感应强度B和θ角(0°<θ<90°)[尝试解答]________[总结提升]判断能否产生电磁感应现象，关键是看回路的磁通量是否发生了变化．磁通量的变化量ΔΦ＝Φ2－Φ1有多种形式，主要有：(1)S、θ不变，B改变，这时ΔΦ＝ΔB·S sin θ；(2)B、θ不变，S改变，这时ΔΦ＝ΔS·B sin θ；(3)B、S不变，θ改变，这时ΔΦ＝BS(sin θ2－sin θ1)．1.(多选)如图所示，一个金属薄圆盘水平放置在竖直向上的匀强磁场中，下列做法中能使圆盘中产生感应电流的是()A．圆盘绕过圆心的竖直轴匀速转动B．圆盘以某一水平直径为轴匀速转动C．圆盘在磁场中向右匀速平移D．匀强磁场均匀增加楞次定律的理解及应用1．楞次定律中“阻碍”的含义2．应用楞次定律判断感应电流方向的步骤线中通以大小和方向都随时间做周期性变化的交流电：i＝I m sin ωt，i－t图象如图乙所示．规定沿长直导线方向向上的电流为正方向．关于最初一个周期内矩形线框中感应电流的方向，下列说法正确的是()A．由顺时针方向变为逆时针方向B．由逆时针方向变为顺时针方向C．由顺时针方向变为逆时针方向，再变为顺时针方向D．由逆时针方向变为顺时针方向，再变为逆时针方向[思路点拨]分析直线电流的变化情况，明确在一个周期内：(1)穿过线框的磁通量的变化：________________________________________________________________________.(2)感应电流的磁场方向变化：________________________________________________________________________.(3)感应电流的方向变化：________________________________________________________________________.[尝试解答]________从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中正确的是()“一定律三定则”的综合应用1．“三个定则与一个定律”的适用情况名称基本现象应用的定则或定律电流的磁效应运动电荷、电流产生磁场安培定则磁场对电流的作用磁场对运动电荷、电流有作用力左手定则电磁感应部分导体做切割磁感线运动右手定则闭合回路磁通量变化楞次定律2．三个定则的因果关系三个定则容易相混，特别是左、右手易错用，抓住因果关系是关键：(1)因电而生磁(I→B)→安培定则；(2)因动而生电(v、B→I)→右手定则；(3)因电而受力(I、B→F安)→左手定则．(多选)如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动，则PQ所做的运动可能是()A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动[尝试解答]________3．(多选)如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c中将有感应电流产生且被螺线管吸引()A．向右做匀速运动B．向左做减速运动C．向右做减速运动D．向右做加速运动楞次定律的推广应用楞次定律中“阻碍”的含义可以推广为感应电流的效果总是阻碍产生感应电流的原因：(1)阻碍原磁通量的变化——“增反减同”；(2)阻碍相对运动——“来拒去留”；(3)使线圈面积有扩大或缩小的趋势——“增缩减扩”；(4)阻碍原电流的变化(自感现象)——“增反减同”．范例(单选)(2012·高考海南卷)如图，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过．现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ.设环经过磁铁上端和下端附近时细线的张力分别为T1和T2，重力加速度大小为g，则() A．T1＞mg，T2＞mgB．T1＜mg，T2＜mgC．T1＞mg，T2＜mgD．T1＜mg，T2＞mg[解析]金属环从位置Ⅰ靠近磁铁上端，因产生感应电流，故“阻碍”相对运动，知金属环与条形磁铁相互排斥，故绳的拉力T1>mg.同理，当金属环离开磁铁下端时，金属环与磁铁相互吸引，因而绳的拉力T2>mg，故A正确．[答案] A[总结提升]利用楞次定律中“阻碍”含义及结论解题，更快捷、方便．4.(单选)如图所示，ab是一个可以绕垂直于纸面的轴O转动的闭合矩形导体线圈，当滑动变阻器R的滑片P自左向右滑动过程中，线圈ab将()A．静止不动B．逆时针转动C．顺时针转动D．发生转动，但因电源的极性不明，无法确定转动的方向习惯思维造成推理错误范例(单选)如图所示，一水平放置的矩形闭合线圈abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，从图中位置Ⅰ经过位置Ⅱ到达位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ.在这个过程中，线圈中感应电流()A．沿abcd流动B．沿dcba流动C．由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动D．由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动[误区警示]习惯思维之一：线圈离磁体越近，磁场越强，磁通量越大，得出从Ⅰ到Ⅱ位置的电流方向dcba.习惯思维之二：线圈远离磁体时与靠近磁体时，线圈中的电流方向相反，得出从Ⅱ到Ⅲ位置的电流方向abcd，错选D.[解析]由条形磁铁的磁场分布情况可知，线圈在位置Ⅱ时穿过矩形闭合线圈的磁通量最少．线圈从位置Ⅰ到Ⅱ，穿过abcd自下而上的磁通量减少，感应电流的磁场阻碍其减少，则在线框中产生的感应电流的方向为abcd，线圈从位置Ⅱ到Ⅲ，穿过abcd自上而下的磁通量在增加，感应电流的磁场阻碍其增加，由楞次定律可知感应电流的方向仍然是abcd.故本题答案为A.[答案] A[真知灼见](1)穿过线圈的磁通量不仅与磁场强弱、线圈面积有关，还与磁场与线圈平面的夹角有关．(2)感应电流的方向，与磁通量的增减和原磁场的方向有关，特别要注意原磁场方向的变化．一高考题组1．(多选)(2012·高考山东卷)以下叙述正确的是()A．法拉第发现了电磁感应现象B．惯性是物体的固有属性，速度大的物体惯性一定大C．牛顿最早通过理想斜面实验得出力不是维持物体运动的原因D．感应电流遵从楞次定律所描述的方向，这是能量守恒定律的必然结果2．(单选)(2012·高考北京卷)物理课上，老师做了一个奇妙的“跳环实验”．如图，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环．闭合开关S的瞬间，套环立刻跳起．某同学另找来器材再探究此实验．他连接好电路，经重复试验，线圈上的套环均未动．对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是()A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同3．(单选)(2011·高考上海卷)如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置．当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a() A．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转二模拟题组4．(多选)(2014·德州模拟)线圈在长直导线电流的磁场中，做如图所示的运动：A向右平动，B向下平动，C绕轴转动(ad边向外转动角度θ≤90°)，D向上平动(D线圈有个缺口)，判断线圈中有感应电流的是()5．(单选)(2014·汕头质检)圆形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是()A．线圈a中将产生俯视顺时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力F N将增大温馨提示日积月累，提高自我请做课后达标检测26第二节 法拉第电磁感应定律 自感 涡流一、法拉第电磁感应定律 1．感应电动势(1)感应电动势：在□01________________中产生的电动势．产生感应电动势的那部分导体就相当于□02______，导体的电阻相当于□03____________. (2)感应电流与感应电动势的关系：遵循□04________________定律，即I ＝□05______. 2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的□06________成正比．(2)公式：E ＝□07________，n 为线圈匝数． 3．导体切割磁感线的情形(1)若B 、l 、v 相互垂直，则E ＝□08______. (2)E ＝Bl v sin θ，θ为运动方向与磁感线方向的夹角． (3)导体棒在磁场中转动：导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动产生感应电动势E ＝Bl v ＝□09________(平均速度取中点位置线速度12lω)． 二、自感与涡流 1．自感现象(1)概念：由于导体本身的□10______变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做□11______________. (2)表达式：E ＝□12__________. (3)自感系数L 的影响因素：与线圈的□13______、形状、□14______以及是否有铁芯有关．2．涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生像□15__________状的感应电流．(1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到□16________，安培力的方向总是□17______导体的运动． (2)电磁驱动：如果磁场相对于导体转动，在导体中会产生□18____________，使导体受到安培力作用，安培力使导体运动起来．交流感应电动机就是利用□19____________的原理工作的．,1－1.(单选)将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是( )A ．感应电动势的大小与线圈的匝数无关B ．穿过线圈的磁通量越大，感应电动势越大C ．穿过线圈的磁通量变化越快，感应电动势越大D ．感应电流产生的磁场方向与原磁场方向始终相同 1－2.(单选)如图中半径为r 的金属圆盘在垂直于盘面的匀强磁场B 中，绕O 轴以角速度ω沿逆时针方向匀速转动，则通过电阻R 的电流的方向和大小是(金属圆盘的电阻不计)( )A ．由c 到d ，I ＝Br 2ω/RB ．由d 到c ，I ＝Br 2ω/RC ．由c 到d ，I ＝Br 2ω/(2R )D ．由d 到c ，I ＝Br 2ω/(2R ) 2－1.(多选)(2014·郑州模拟)如图甲、乙所示的电路中，电阻R 和自感线圈L 的电阻值都很小，且小于灯A 的电阻，接通S ，使电路达到稳定，灯泡A 发光，则( )A ．在电路甲中，断开S 后，A 将逐渐变暗B ．在电路甲中，断开S 后，A 将先变得更亮，然后逐渐变暗C ．在电路乙中，断开S 后，A 将逐渐变暗D ．在电路乙中，断开S 后，A 将先变得更亮，然后逐渐变暗 2－2.(单选)(2014·南通模拟)电磁炉是利用电磁感应现象产生的涡流，使锅体发热从而加热食物．下列相关的说法中正确的是( )A ．锅体中涡流的强弱与磁场变化的频率有关B ．电磁炉中通入电压足够高的直流电也能正常工作C ．金属或环保绝缘材料制成的锅体都可以利用电磁炉来烹饪食物D ．电磁炉的上表面一般都用金属材料制成，以加快热传递、减少热损耗公式E ＝n ΔΦ/Δt 的应用1．感应电动势大小的决定因素(1)感应电动势的大小由穿过闭合电路的磁通量的变化率ΔΦΔt和线圈的匝数共同决定，而与磁通量Φ、磁通量的变化量ΔΦ的大小没有必然联系．(2)当ΔΦ仅由B 引起时，则E ＝n S ΔB Δt ；当ΔΦ仅由S 引起时，则E ＝n B ΔSΔt.2．磁通量的变化率ΔΦΔt 是Φ－t 图象上某点切线的斜率．如图甲所示，一个电阻值为R ，匝数为n 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路．线圈的半径为r 1，在线圈中半径为r 2的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图乙所示．图线与横、纵轴的截距分别为t 0和B 0，导线的电阻不计．求0至t 1时间内(1)通过电阻R 1的电流大小和方向．(2)通过电阻R 1的电荷量q 及电阻R 1上产生的热量． [课堂笔记][规律总结] 应用电磁感应定律应注意的三个问题：(1)公式E ＝n ΔΦΔt 求解的是一个回路中某段时间内的平均电动势，在磁通量均匀变化时，瞬时值才等于平均值．(2)利用公式E ＝nS ΔBΔt求感应电动势时，S 为线圈在磁场范围内的有效面积．(3)通过回路截面的电荷量q 仅与n 、ΔΦ和回路电阻R 有关，与时间长短无关．推导如下：q ＝I Δt ＝n ΔΦΔtR Δt ＝n ΔΦR .1．(单选)(2014·烟台模拟)一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在1 s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在1 s 时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为( )A.12B ．1C ．2D ．4公式E ＝Bl v 的应用1．使用条件本公式是在一定条件下得出的，除了磁场是匀强磁场外，还需B 、l 、v 三者相互垂直．实际问题中当它们不相互垂直时，应取垂直的分量进行计算，公式可为E ＝Bl v sin θ，θ为B 与v 方向间的夹角．2．使用范围导体平动切割磁感线时，若v 为平均速度，则E 为平均感应电动势，即E ＝Bl v .若v 为瞬时速度，则E 为相应的瞬时感应电动势．3．有效性公式中的l 为有效切割长度，即导体与v 垂直的方向上的投影长度．例如，求下图中MN 两点间的电动势时，有效长度分别为甲图：l ＝cd sin β.乙图：沿v 1方向运动时，l ＝MN ；沿v 2方向运动时，l ＝0.丙图：沿v 1方向运动时，l ＝2R ；沿v 2方向运动时，l ＝0；沿v 3方向运动时，l ＝R . 4．相对性E ＝Bl v 中的速度v 是相对于磁场的速度，若磁场也运动，应注意速度间的相对关系．(多选)(2012·高考四川卷)半径为a 右端开小口的导体圆环和长为2a 的导体直杆，单位长度电阻均为R 0.圆环水平固定放置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B .杆在圆环上以速度v 平行于直径CD 向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O 开始，杆的位置由θ确定，如图所示．则( )A ．θ＝0时，杆产生的电动势为2Ba vB ．θ＝π3时，杆产生的电动势为3Ba vC ．θ＝0时，杆受的安培力大小为2B 2a v(π＋2)R 0D ．θ＝π3时，杆受的安培力大小为3B 2a v (5π＋3)R 0[尝试解答] ________[总结提升] 感应电动势两个公式的比较公式 E ＝n ΔΦΔt E ＝Bl v 导体 一个回路 一段导体 适用 普遍适用 导体切割磁感线 意义常用于求平均电动势既可求平均值也可求瞬时值联系本质上是统一的．但是，当导体做切割磁感线运动时，用E ＝Bl v 求E 比较方便；当穿过电路的磁通量发生变化时，用E ＝n ΔΦΔt求E 比较方便2.(单选)(2012·高考新课标全国卷)如图，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B 0.使该线框从静止开始绕过圆心O 、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流．现使线框保持图中所示位置，磁感应强度大小随时间线性变化．为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率ΔBΔt的大小应为( )A.4ωB 0πB.2ωB 0πC.ωB 0πD.ωB 02π自感现象的分析1．自感现象“阻碍”作用的理解(1)流过线圈的电流增加时，线圈中产生的自感电动势与电流方向相反，阻碍电流的增加，使其缓慢地增加．(2)流过线圈的电流减小时，线圈中产生的自感电动势与电流方向相同，阻碍电流的减小，使其缓慢地减小．2．自感现象的四大特点(1)自感电动势总是阻碍导体中原电流的变化．(2)通过线圈中的电流不能发生突变，只能缓慢变化．(3)电流稳定时，自感线圈就相当于普通导体．(4)线圈的自感系数越大，自感现象越明显，自感电动势只是延缓了过程的进行，但它不能使过程停止，更不能使过程反向．3．自感现象中的能量转化通电自感中，电能转化为磁场能；断电自感中，磁场能转化为电能．(多选)如图所示的电路中，L为一个自感系数很大、直流电阻不计的线圈，D1、D2是两个完全相同的电灯，E是内阻不计的电源．t＝0时刻，闭合开关S，经过一段时间后，电路达到稳定，t1时刻断开开关S.I1、I2分别表示通过电灯D1和D2中的电流，规定图中箭头所示方向为电流正方向，以下各图中能定性描述电流I随时间t变化关系的是()[尝试解答]________[总结提升]分析自感现象的两点注意(1)通过自感线圈中的电流不能发生突变，即通电过程，线圈中电流是逐渐变大，断电过程，线圈中电流是逐渐变小，方向不变．此时线圈可等效为“电源”，该“电源”与其他电路元件形成回路．(2)断电自感现象中灯泡是否“闪亮”问题的判断，在于对电流大小的分析，若断电后通过灯泡的电流比原来强，则灯泡先闪亮后再慢慢熄灭．3.(单选)某同学为了验证断电自感现象，自己找来带铁芯的线圈L，小灯泡A ，开关S和电池组E，用导线将它们连接成如图所示的电路．检查电路后，闭合开关S，小灯泡发光；再断开开关S，小灯泡仅有不显著的延时熄灭现象．虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象，他冥思苦想找不出原因，你认为最有可能造成小灯泡未闪亮的原因是( )A ．电源的内阻较大B ．小灯泡电阻偏大C ．线圈电阻偏大D ．线圈的自感系数较大与电磁感应有关的综合问题[规范解答]————————————该得的分一分不丢！ (1)由图象可知，在ab 段I ＝ω150(－45 rad/s ≤ω≤15 rad/s)(2分) 在bc 段I ＝ω100－0.05(15 rad/s<ω≤45 rad/s)(2分) (2)由题意可知，P 两端的电压U P 等于圆盘产生的电动势，U P ＝12Br 2ω(2分)b 点时ωb ＝15 rad/s ，U b ＝12Br 2ωb ＝0.3 V(2分)c 点时ωc ＝45 rad/s ，U c ＝12Br 2ωc ＝0.9 V ．(2分)(3)由图象中电流变化规律可知电子元件P 在b 点时开始导通，则：在ab 段 I P ＝0(－0.9 V ≤U P ≤0.3 V)(2分) 在bc 段I P ＝I －U PR (2分)而I ＝ω100－0.05，U P ＝12Br 2ω(2分)联立可得I P ＝U P6－0.05(0.3 V<U P ≤0.9 V)．(2分)[答案] 见规范解答4．(多选)(2013·高考四川卷) 如图所示，边长为L 、不可形变的正方形导线框内有半径为r 的圆形磁场区域，其磁感应强度B 随时间t 的变化关系为B ＝kt (常量k >0)．回路中滑动变阻器R 的最大阻值为R 0，滑动片P 位于滑动变阻器中央，定值电阻R 1＝R 0、R 2＝R 02.闭合开关S ，电压表的示数为U ，不考虑虚线MN 右侧导体的感应电动势，则( )A ．R 2两端的电压为U7B ．电容器的a 极板带正电C ．滑动变阻器R 的热功率为电阻R 2的5倍D ．正方形导线框中的感应电动势为kL 2一 高考题组1．(单选)(2013·高考北京卷)如图所示，在磁感应强度为B 、方向垂直纸面向里的匀强磁场中，金属杆MN 在平行金属导轨上以速度v 向右匀速滑动， MN 中产生的感应电动势为E 1；若磁感应强度增为2B ，其他条件不变，MN 中产生的感应电动势变为E 2.则通过电阻R 的电流方向及E 1与E 2之比E 1∶E 2分别为( )A ．c →a,2∶1B ．a →c,2∶1C ．a →c,1∶2D ．c →a,1∶2 2．(单选)(2010·高考北京卷)在如图所示的电路中，两个相同的小灯泡L 1和L 2分别串联一个带铁芯的电感线圈L 和一个滑动变阻器R .闭合开关S 后，调整R ，使L 1和L 2发光的亮度一样，此时流过两个灯泡的电流均为I .然后，断开S.若t ′时刻再闭合S ，则在t ′前后的一小段时间内，正确反映流过L 1的电流i 1、流过L 2的电流i 2随时间t 变化的图象是( )3.(2013·高考重庆卷)小明在研究性学习中设计了一种可测量磁感应强度的实验，其装置如图所示．在该实验中，磁铁固定在水平放置的电子测力计上，此时电子测力计的读数为G1，磁铁两极之间的磁场可视为水平匀强磁场，其余区域磁场不计．直铜条AB的两端通过导线与一电阻连接成闭合回路，总阻值为R.若让铜条水平且垂直于磁场，以恒定的速率v在磁场中竖直向下运动，这时电子测力计的读数为G2，铜条在磁场中的长度为L.(1)判断铜条所受安培力的方向，G1和G2哪个大？(2)求铜条匀速运动时所受安培力的大小和磁感应强度的大小．二模拟题组4．(多选)(2014·长沙重点高中测试)一环形线圈放在匀强磁场中，设第1 s内磁感线垂直线圈平面向里，如图甲所示．若磁感应强度B随时间t变化的关系如图乙所示，那么下列选项正确的是()A．第1 s内线圈中感应电流的大小逐渐增加B．第2 s内线圈中感应电流的大小恒定C．第3 s内线圈中感应电流的方向为顺时针方向D．第4 s内线圈中感应电流的方向为逆时针方向5．(多选)(2014·开封模拟)如图所示，有一个磁感应强度为B 的匀强磁场，磁场方向垂直纸面向里，一半径为r 、电阻为2R 的金属圆环放置在磁场中，金属圆环所在的平面与磁场垂直．金属杆Oa 一端可绕环的圆心O 旋转，另一端a 搁在环上，电阻值为R ；另一金属杆Ob 一端固定在O 点，另一端b 固定在环上，电阻值也是R .已知Oa 杆以角速度ω匀速旋转，所有接触点接触良好，Ob 不影响Oa 的转动，则下列说法正确的是( )A ．流过Oa 的电流可能为Bωr 2/(5R )B ．流过Oa 的电流可能为6Bωr 2/(25R )C ．Oa 旋转时产生的感应电动势的大小为Bωr 2D ．Oa 旋转时产生的感应电动势的大小为12Bωr 26．(2014·北京东城区模拟)如图甲所示，光滑导轨宽0.4 m ，ab 为金属棒，均匀变化的磁场垂直穿过轨道平面，磁场的变化情况如图乙所示，金属棒ab 的电阻为1 Ω，导轨电阻不计．t ＝0时刻，ab 棒从导轨最左端，以v ＝1 m/s 的速度向右匀速运动，求1 s 末回路中的感应电流及金属棒ab 受到的安培力．温馨提示日积月累，提高自我 请做课后达标检测27第三节 电磁感应中的电路和图象问题一、电磁感应中的电路问题 1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于□01______. (2)该部分导体的电阻或线圈的电阻相当于电源的□02______，其余部分是□03______. 2．电源电动势和路端电压。

第9章电磁感应电磁场理论9-1如图9-1所示，通过回路的磁感应线与线圈平面垂直，且指向图面，设磁通量依如下关系变化：φ=6t2+7t+1式中φ的单位为mWb，t的单位为s.求t=2时，回路中的感生电动势的量值和方向.图9-1解：由题意可知，回路中的感生电动势为：当时，电动势为：，方向为逆时针方向（即与设定的回路绕行t s2方向相反）.9-2在两平行导线的平面内，有一矩形线圈，如图9-2所示.如导线中电流，随时间变化，试计算线圈中的感生电动势.图9-2解：根据题意建立坐标系，取坐标轴Ox，如图9-3所示.图9-3两电流在x处的磁感应强度大小为：，方向垂直纸面向里.取顺时针为回路的绕行方向，通过面元dS=l1dx的磁通量为：通过矩形线圈的磁通量为：矩形线圈中的感生电动势为：.9-3如图9-4所示，具有相同轴线的两个导线回路，小的回路在大的回路上面距离y 处，y远大于回路的半径R，因此当大回路中有电流，按图示方向流过时，小回路所围面积πr2之内的磁场几乎是均匀的.现假定y以匀速v=dy/dt而变化.（1）试确定穿过小回路的磁通量φ和y之间的关系；（2）当y=NR时（N为整数），小回路内产生的感生电动势；（3）若v＞0，确定小回路内感应电流的方向.图9-4解：（1）根据导电线圈轴线上的磁感应强度分布，可得大回路在小回路处产生的磁感应强度：.由题意知，因此在距离大线圈平面y处的磁场可近似为均匀磁场，其次感应强度，则穿过小回路中的磁通量和y之间的关系为：.（2）小回路内产生的感生电动势为：.（3）由榜次定律可判定，当从上向下看时小回路的感应电流为逆时针方向.9-4PM和MN两段导线，其长均为10cm，在M处相接成30°角，若使导线在均匀磁场中以速度v=15m/s运动，方向如图9-5所示，磁场方向垂直纸面向内，磁感应强度为B=25×10-2T，问P、N两端之间的电势差为多少?哪一端电势高?图9-5解：由题意可知，P、N两端之间产生的动生电动势为：即运动导线上P端的电势高，N端电势低.9-5一均匀磁场与矩形导体回路面法线单位矢量e n间的夹角为θ=π/3（如图9-6），已知磁感应强度B随时间线性增加，即B=kt（k＞0），回路的MN边长为l，以速度V向右运动，设t=0时，MN边在x=0处.求任意时刻回路中感应电动势的大小和方向.图9-6解：如图9-6所示，回路的面法线e n表明，回路的绕行方向为逆时针，则回路中感应电动势为：.又由题意知：则回路中感应电动势：方向由M指向N，即沿顺时针方向.9-6如图9-7所示，一长直导线通有电流，I=0.5A，在与其相距d=5.0cm处放有一矩形线圈，共1000匝.线圈以速度v=3.0m/s沿垂直于长导线的方向向右运动时，线圈中的动生电动势是多少?（设线圈长l=4.0cm，宽b=2.0cm.）图9-7解：由题意可知，线圈中的动生电动势为：.9-7如图9-8所示，导线MN在导线架上以速度V向右滑动.已知导线MN的长为50cm，V=4.0m/s，R=0.20Ω，磁感应强度B=0.50T，方向垂直于回路平面.试求：（1）MN运动时所产生的动生电动势；（2）电阻R上所消耗的功率；（3）磁场作用在MN上的力.图9-8解：（1）导线上产生的电动势为：.（2）电阻R上所消耗的功率为：.（3）由安培定理，可得回路中电流：导线MN上的安培力：，方向向左.9-8如图9-9所示，PQ和MN为两根金属棒，各长1m，电阻都是R=4Ω，放置在均匀磁场中，已知B=2T，方向垂直纸面向里.当两根金属棒在导轨上分别以v1=4m/s 和v2=2m/s的速度向左运动时，忽略导轨的电阻，试求：（1）两棒中动生电动势的大小和方向，并在图上标出；（2）金属棒两端的电势差；（3）两金属棒中点O1和O2之间的电势差.。

第九章 电磁场填空题 〔简单〕1、在竖直放置的一根无限长载流直导线右侧有一与其共面的任意形状的平面线圈，直导线中的电流由上向下，当线圈以垂直于导线的速度背离导线时，线圈中的感应电动势 ，当线圈平行导线向上运动时，线圈中的感应电动势 。

〔填>0，<0，＝0〕〔设顺时针方向的感应电动势为正〕(<0, ＝0)2、磁场的高斯定律说明磁场是 ，因为磁场发生变化而引起电磁感应，是不同于回路变化时产生的 。

相同之处是 。

〔无源场，动生电动势，磁通量发生改变〕3、只要有运动电荷，其周围就有 产生；而法拉弟电磁感应定律说明，只要 发生变化，就有 产生。

〔磁场，磁通量，感应电动势〕4、一磁铁自上向下运动，穿过一闭合导体回路，〔如图7〕，当磁铁运动到a 处和b处时，回路中感应电流的方向分别是 和 。

〔逆时针，顺时针〕5、电磁感应就是由 生 的现象，其主要定律为 ，其中它的方向是由 定律来决定，即 。

〔磁，电，电磁感应定律，楞次，见p320〕6、当穿过某回路中的磁通量发生变化时，电路中 (填肯定或不肯定)产生感应电流；电路中 (填肯定或不肯定)产生感应电动势。

(不肯定, 肯定)7、在电磁感应中，感应电动势的大小与闭合回路的磁通量 成正比。

〔对时间的变化率〕8、在竖直放置的一根无限长载流直导线右侧有一与其共面的任意形状的平面线圈，直导线中的电流由上向下，当线圈平行导线向下运动时，线圈中的感应电动势 ， 当线圈以垂直于导线的速度靠近导线时，线圈中的感应电动势 。

〔填>0，<0，＝0〕〔设顺时针方向的感应电动势为正〕(＝0，>0)9、将条形磁铁插入与冲击电流计串连的金属环中，有-5q=2.010c ⨯的电荷通过电流计，假设连接电流计的电路总电阻25R =Ω,则穿过环的磁通量的变化=∆ΦWb 。

〔4510q R --⨯=-⨯〕10、电磁波是变化的 和变化的 在空间以肯定的速度传播而形成的。

第九章 电磁感应 电磁场理论练 习 一一.选择题1. 在一线圈回路中，规定满足如图1所示的旋转方向时，电动势ε，磁通量Φ为正值。

若磁铁沿箭头方向进入线圈，则有（ B ）(A ) d Φ /dt < 0， ε < 0 ； (B ) d Φ /dt > 0， ε < 0 ； (C ) d Φ /dt > 0， ε > 0 ； (D ) d Φ /dt < 0， ε > 0。

2. 一磁铁朝线圈运动，如图2所示，则线圈内的感应电流的方向（以螺线管内流向为准）以及电表两端电势U A 和U B 的高低为（ C ）(A ) I 由A 到B ，U A >U B ； (B ) I 由B 到A ，U A <U B ； (C ) I 由B 到A ，U A >U B ； (D ) I 由A 到B ，U A <U B 。

3. 一长直螺线管，单位长度匝数为n ，电流为I ，其中部放一面积为A ，总匝数为N ，电阻为R 的测量线圈，如图3所示，开始时螺线管与测量线圈的轴线平行，若将测量线圈翻转180°，则通过测量线圈某导线截面上的电量∆q 为（ A ）(A ) 2μ0nINA /R ； (B ) μ0nINA /R ； (C ) μ0NIA /R ； (D ) μ0nIA /R 。

4. 尺寸相同的铁环和铜环所包围的面积中，磁通量的变化率相同，则环中（ A ） （A ）感应电动势相同，感应电流不同； （B ）感应电动势不同，感应电流相同； （C ）感应电动势相同，感应电流相同； （D ）感应电动势不同，感应电流不同。

二.填空题1．真空中一长度为0l 的长直密绕螺线管，单位长度的匝数为n ，半径为R ，其自感系数L可表示为0220l R n L πμ=。

2. 如图4所示，一光滑的金属导轨置于均匀磁场B 中，导线ab 长为l ，可在导轨上平行移动，速度为v ，则回路中的感应电动势ε=θsin Blv ，a 、b 两点的电势a U ＜ b U （填<、=、>），回路中的电流I=R Blv /sin θ，电阻R 上消耗的功率P=R Blv /)sin (2θ。

一．选择题[ D ]1.（基础训练3）在一自感线圈中通过的电流I 随时间t 的变化规律如图(a)所示，若以I 的正流向作为 的正方向，则代表线圈内自感电动势 随时间t 变化规律的曲线应为图(b)中(A)、(B)、(C)、(D)中的哪一个？ 【解答】 dt dI L L -=ε，在每一段都是常量。

dtdI[ D ]2. （基础训练5）在圆柱形空间内有一磁感强度为B的均匀磁场，如图所示．B的大小以速率d B /d t 变化．在磁场中有A 、B 两点，其间可放直导线AB和弯曲的导线AB ，则 (A) 电动势只在导线AB 中产生． (B) 电动势只在AB 导线中产生． (C) 电动势在AB 和AB 中都产生，且两者大小相等．(D) AB 导线中的电动势小于导线中的电动势 【解答】连接oa 与ob ，ob ab ob oab εεεε++=。

因为涡旋电场总是与圆柱截面垂直，所以oa 和ob 上的涡旋电场方向处处垂直于oa 、ob ，即0=⋅==⎰→→l d E ob ob εεoab ob d dB S dt dtφεε==-=- o ab oabd d dtdtϕϕ∴<[ B ]3.（基础训练6）如图12-16所示，直角三角形金属框架abc 放在均匀磁场中，磁场B平行于ab 边，bc 的长度为l ．当金属框架绕ab 边以匀角速度ω转动时，abc 回路中的感应电动势和a 、c 两点间的电势差U a – U c 为 (A) 0ε= 221l B U U ca ω=- (B) 0ε= 221l B U U c a ω-=- (C)2B l εω=221l B U U ca ω=- (D) 2B l εω= 221l B U U c a ω-=- 【解答】ab 边以匀速转动时 0=-=dtd abc φε 22l B l d B v U U U U L c b c a ω-=∙⎪⎭⎫⎝⎛⨯=-=-⎰→→→ [ B ]4.（自测提高2）真空中一根无限长直细导线上通电流I ，则距导线垂直距离为a 的空间t t tt t (b)(a)Bab cl ω图12-16某点处的磁能密度为(A)200)2(21a I πμμ (B) 200)2(21aI πμμ (C) 20)2(21I a μπ (D) 200)2(21a I μμ 【解答】距离为a 的空间该点的磁感应强度大小为：aIB πμ20=磁能密度为 200022212⎪⎭⎫⎝⎛==a I B w m πμμμ[ B ]5.（自测提高5）用导线围成的回路(两个以O 点为心半径不同的同心圆，在一处用导线沿半径方向相连)，放在轴线通过O 点的圆柱形均匀磁场中，回路平面垂直于柱轴，如图12-26所示．如磁场方向垂直图面向里，其大小随时间减小，则(A)→(D)各图中哪个图上正确表示了感应电流的流向？ 【解答】根据公式S dt B d l E S L d d ⋅-=⋅⎰⎰⎰感，因为0<dtBd且磁场方向垂直图面向里，所以感应电流为顺时针方向，再由于感应电流是涡电流，故选B 图。

第九章 电磁感应参考答案学 生 用 书§9.1 电磁感应电流条件 楞次定律【典型例题】［例１］1．根据感应电流的产生条件可知，BC 有感应电流，ＡＤ没有感应电流．［例2］磁铁向下运动时，穿过线圈的磁通量增加；根据楞次定律可知，线圈中产生感应电流的磁场方向与原磁场方向相反（向上），与原磁场相互排斥；再由安培定则可判定感应电流的方向（即图中箭头方向相同），故本题应选B ．［例3］BC （要产生B 环中所示的电流，感应磁场方向为垂直纸面向外，由楞次定律知A 环内的磁场应向里增强或向外减弱，由安培定则可知BC 正确．）［例4］D （金属线框进入磁场时，由于穿过线框的磁通量增加，产生感应电流，根据楞次定律判断电流的方向为a b c d a →→→→．金属线框离开磁场时，由于穿过线框的磁通量减小，产生感应电流，根据楞次定律判断电流的方向为a d c b a →→→→．根据能量转化和守恒定律可知，金属线框的机械能将逐渐减小，转化为电能，如此往复摆动，最终金属线框在匀强磁场内摆动，由于d 0 L ，满足单摆运动的条件，所以，最终为往复运动．） 【当堂反馈】1．当滑动变阻器滑动触头左右滑动时，通电线圈在铁芯内部产生磁场的磁通量发生变化，故a 、b 两环中有感应电流，而穿过c 环的合磁通总为零，故c 环中无感应电流，本题选A ．2．AD （据楞次定律,当S 闭合时,穿过B 线圈的磁场方向向上且在增大,B 线圈中的感应电流产生的磁场方向与之相反,进而判断出通过电流表的电流方向自左向右,根据楞次定律用同样方法可判断D 正确. ）3．电键S 从位置1拨到位置2的过程中，通过左边线圈的电流先减小到零、再增加到原来值，穿过右边线圈向右的磁通量先增大后减小，由楞次定律和安培定则可得电流计中的电流方向．故本题选C ．§9.2 法拉第电磁感应定律【典型例题】［例1］A （螺旋桨叶片在磁场中垂直旋转切割产生的感应电动势===ω221Bl v Bl E πfl 2B ，再由右手定则可知a 点电势低于b 点电势．）［例２］A （设开始时导轨d 与Ob 的距离为x 1，导轨c 与Oa 的距离为x 2，由法拉第电磁感应定律知，移动c 或d 时产生的感应电动势E==，通过导体R 的电量为Q=IΔt=Δt=．由上式可知，通过导体R 的电量与导轨d 或c 移动的速度无关，由于B 与R 是定值，其电量取决于所围面积的变化．由于ΔS 1=ΔS 2=ΔS 3=ΔS 4，则通过电阻R 的电量是相等的，即Q 1=Q 2=Q 3=Q 4．［例３］（１）感应电动势Ｅ＝ΔΦ/Δt ＝ＳΔＢ/Δt ＝k Ｌ１Ｌ２感应电流Ｉ＝Ｅ／Ｒ＝kL 1L 2/R ，方向从f 到e（２）因棒处于平衡，外力与安培力大小相等，方向水平向右， RL kL kt B BIL F 22101)(+==（３）为使棒中无感应电流，就要保持穿过abef 闭合回路的磁通量不变．即Φ＝ＢＳ＝ＢＬ１（Ｌ２＋vt ）＝Ｂ０Ｌ１Ｌ２ 得022B vtL L B +=，即Ｂ随t 按此规律减小．【当堂反馈】1．C （导体棒切割磁感线运动产生感应电动势BLv E =，R 1、R 2为相互并联的外电路，再由欧姆定律可得出本题应选C ．）2．B （U =BLv ）3．A （导体棒ab 在框架上向右匀速滑动切割磁感线，产生的感应电动势E =BLv 不变，而I =E /R 总，则回路中产生的感应电流逐渐减小．由t I Q =可知Q 1＞Q 2．）4．A （由i=E/R=S B R t∆∆·∝Bt ∆∆=k 可知,在0—4T和2T—34T时间内i 的大小相等．在0—4T和2T—34T时磁场分别是垂直纸面向里减小和向外减小,现由楞次定律和安培定则可知其方向分别为顺时针和逆时针．）§9.3 互感和自感 电磁感应中的电路问题【典型例题】［例１］AD ［（1）在图（a ）中，设开关S 闭合时，上、下两支路电流分别为I 1、I 2，依题意知：I 1＜I 2.在开关S 断开时，通过电阻R 的电流I 2立即消失；但由于线圈中产生自感现象，通过线圈电流不能突变，其大小只从I 1开始逐渐减小.因此开关断开前，通过灯泡的电流为I 1，断开后灯泡电流从I 1开始逐渐减小，所以灯泡D 在断开开关后逐渐变暗.（2）在图（b ）中，设开关闭合时，上、下两支电路的电流分别为I 1′、I 2′，依题意知，I 1′＞I 2′.当开关S 断开后，通过灯泡原电流I 2′立即消失；但线圈中产生自感现象，线圈中电流大小、方向不发生突变，在L 、R 、D 回路中，电流均从线圈中原电流I 1′开始逐渐减小.因此，开关闭合时，灯泡电流为I 2′；断开后，灯泡中电流突然增加为I 1′，并从I 1′开始逐渐减小，故开关断开时灯泡先闪亮，后逐渐变暗.］［例２］只有左边有匀强磁场，金属板在穿越磁场边界时（无论是进入还是穿出），由于磁通量发生变化，板内产生涡流．根据楞次定律，涡流将会阻碍相对运动，所以摆动会很快停下来，这就是电磁阻尼现象．还可以用能量守恒来解释：有电流产生，就一定有机械能向电能转化，摆的机械能将不断减小．若空间都有匀强磁场，穿过金属板的磁通量不变化，无感应电流，不会阻碍相对运动，摆动就不会很快停下来．［例３］MN 滑过的距离为l /3时，它与bc 的接触点为P ，如图所示.由几何关系可知MP 长度为l /3，MP 中的感应电动势E =31Blv ，MP 段的电阻r =31R ，MacP 和MbP 两电路的并联电阻为r 并=32313231+⨯R =92R .由欧姆定律，PM 中的电流I =并r r E +，ac 中的电流I ac =32I ，解得I ac =RBlv 52.根据右手定则，MP 中的感应电流的方向由P 流向M ，所以电流I 的方向由a 流向c .R R 2【当堂反馈】 1．AC2．C3．D （导体棒转至竖直位置时，感应电动势E=B·2a·v/2=Bav 电路中总电阻R 总=+=R ，总电流I==，AB 两端的电压U=E-I·=Bav ．）4．BCD （合上S 时，电感线圈产生自感电动势阻碍通过其电流的增加，电流只能逐渐增大，故A 、B 同时亮，以后A 灯逐渐变亮、B 灯逐渐变暗，由于线圈直流电阻为零，电路稳定时B 熄灭；断开S 时，A 灯电流为零立即熄灭，线圈产生自感电动势阻碍通过其电流的减小，与B 灯形成闭合电路，B 灯先闪亮、后熄灭．）§9.4 电磁感应中的力学问题【典型例题】［例１］A （给ef 一个向右的初速度，则ef 产生感应电动势，回路中产生感应电流.由楞次定律可以判断，ef 受到一个向左的安培力的作用而减速，随着ef 的速度减小，ef 产生的感应电动势减小，回路的感应电流减小，安培力减小，因此可以判断ef 是做加速度逐渐减小的减速运动.）［例2］（1）受到竖直向下的重力，垂直斜面向上的支持力，和平行于斜面向上的安培力． （2）当ab 杆速度为v 时，感应电动势E ＝BL v ，此时电路中的电流I ＝E /R ＝BL v /R ，而ab 杆受到的安培力F ＝BIL ＝B 2L 2v /R ．由牛顿第二定律，有mg sin θ－F ＝ma ，即a ＝g sin θ－B 2L 2v /mR ．（3）当mg sin θ＝B 2L 2v m /R 时，ab 杆达到最大速度v m ，则v m ＝mgR sin θ /B 2L 2． ［例3］（1）感应电动势E ＝Blv ，E I R= 所以 I ＝0时，v ＝0则： 22vx a==1m（2）最大电流 0m Blv I R= 022m I Blv I R'==安培力 2202B l v f I Bl R'===0.02N向右运动时 F ＋f ＝maF ＝ma －f ＝0.18N 方向与x 正向相反 向左运动时 F －f ＝maF ＝ma ＋f ＝0.22N 方向与x 正向相反 （3）开始时 v ＝v 0， 22m B l v f I B l R==F f m a += 22B l v F m a f m a R=-=-当v 0＜22m aR B l ＝10m/s 时，F ＞0 方向与x 正向相反 当v 0＞22m aRB l＝10m/s 时，F ＜0 方向与x 正向相同［例4］（1）在金属棒棒未进磁场，电路中总电阻:R 总=R L +R/2=4+ 2/2 = 5Ω线框中感应电动势：V V t BS t E 5.025.0241=⨯⨯=∆∆=∆∆=φ 灯泡中的电流强度 :A A R EI L 1.055.0===总(2)因灯泡中亮度不变，故在4秒末金属棒棒刚好进入磁场，且作匀速直线运动，此时金属棒棒中的电流强度：0.14(0.1)0.32L LL R L I R I I I I A A R⨯=+=+=+=恒力F 的大小：F = F A = BId= 2×0.3×0.5 N = 0.3 N(3)金属棒产生感应电动势：V V RR RR R I E L L 1)42422(3.0)(2=+⨯+⨯=++=金属棒在磁场中的速度：s m s m BdE v /1/5.0212=⨯==金属棒的加速度：2/41s m t v a ==据牛顿第二定律，金属棒的质量：kg kg a F m 2.125.03.0===【当堂反馈】1．BC （当金属杆所受合力为零时速度最大，则有22sin /m m g B L v R α=，22sin m m gR v B Lα=．）2．D （由楞次定律可知G 中电流向下，导体棒在外力和安培力作用下作加速度减小的加速运动，穿过左边回路的磁通量增加越来越慢，最后CD 匀速运动时，G 中无感应电流．） 3．D （在II 位置，没有磁通量变化，所以没有感应电流，也不存在安培力，线框只受重力，所以加速度为g ．在I 位置和III 位置有磁通量变化，有感应电流，也就存在安培力．在位置III 时速度大，所以在位置III 的安培力大，合力小了，所以加速度小了．即a 3＜a 1．）4．（1）金属棒开始下滑的初速度为零，根据牛顿第二定律mg sin θ－μmg cos θ＝ma ①由①式解得： a ＝4m/s 2 ②（2）设金属棒运动达到稳定时，速度为v ，所受安培力为F ，棒在沿导轨方向受力平衡 mg sin θ－μmg cos θ－F ＝0 ③此时金属棒克服安培力做功的功率等于电路中电阻R 消耗的电功率 Fv ＝P ④由③④两式解得 10P v F==m/s ⑤（3）设电路中电流为I ，两导轨间金属棒长为l ，磁场的磁感应强度为B B l v I R=⑥P ＝I 2R ⑦由⑥⑦两式解得 0.4B vl==T ，磁场方向垂直导轨平面向上．§9.5 电磁感应中的能量转化和图象问题【典型例题】［例１］ABD （2EQ R=，而E t∆φ∆=，随交变电流的电压、频率的增大而增大．）［例２］B ［由（甲）图可知在0—1 s 内磁感应强度均匀增大，产生恒定的感应电流，根据楞次定律可判断感应电流的方向为逆时针，导体棒受到的安培力的方向是水平向左，棒静止不动，摩擦力方向水平向右，为正方向．同理，分析以后几秒内摩擦力的方向，从而得出f —t 图象为B 图．］［例3］(1)由右手定则可知：棒切割磁感线运动产生感应电流I 感方向由a→b ，棒受力的右侧视图如图示．当棒速稳定时棒受力平衡．设此时棒速为v ．则有： P=Fv ① 由平衡条件得到：F=mgsinθ+F 安 ② F 安=BIL ③ I= E/R ④ E=BLv ⑤由①—⑤得到：v 2+v-6=0 v=2 m/s(负值舍去) (2)由动能定理得：W F -W 安-mgh=mv 2 ⑥W F =Pt ⑦ h=Ssin30°=2.8sin30° m=1.4 m ⑧ 联立得到：t=代入数据得t=1.5 s【当堂反馈】1．AD （剪断细线后，弹簧的作用使两棒分离，穿过回路的磁通量增大，回路中产生感应电流，但两棒运动方向相反，安培力的方向也相反，由于有感应电流的产生，系统的机械能减小，向电能转化．）2．C （通电螺线管内部产生的是匀强磁场，外部的磁场和条形磁铁的磁场相似，故B 从O 点进入螺线管时通过B 的磁通量是增加的；进入螺线管内部后，由于是匀强磁场，通过B 的磁通量不再变化，因而B 中没有感应电流；当B 从螺线管内部出来的过程，通过B 的磁通量则是减小的，所以在B 中会产生一个和进入时方向相反的感应电流．）3．（1）ab 边产生的感应电动势为E =BLv ① 线框中的感应电流为I =E /R ②ab 边所受的安培力F =BIL ③ 由①、②、③式代入数据解得 F =5×10-2N （2）线框中产生感应电流的时间 t =2s /v ④整个过程中线框所产生的焦耳热Q =I 2Rt ⑤由②、④、⑤式代入数据解得 Q =0.01J（3）在0～5×10-2s 时间内，ab 两端的电势差为15.0431=⋅=R I U V在5×10-2s ～1×10-1s 时间内，ab 两端的电势差为 U 2=E =0.2V在1×10-1s ～1.5×10-1s 时间内，ab 两端的电势差为05.0411=⋅=R I UVU ab /V t/s0.050.10 0.15 0.20 0.05 0.10 0.200.15电势差U随时间t变化的图线如图所示ab作业本§9.1 电磁感应电流条件楞次定律1．D2．B3．C（AB不动而CD右滑时，I≠0，但方向是逆时针，故A错.AB向左、CD向右滑动时，回路磁通量增加，I≠0，故B错.AB、CD向右等速滑动时，回路磁通量不变，I=0，故C对.AB、CD都向右滑但AB速度大于CD速度时，回路磁通量变化，I≠0，但方向是顺时针，故D错.）4．D（根据楞次定律的“阻碍”思想，安培力与重力总是相反的，所以D正确．）5．B（线圈C向右摆动，由楞次定律可知，线圈中电流产生的磁场减小，故导线ab应减速切割磁感线运动．）6．B（穿过回路的磁通量先增大后减小，由楞次定律可知，感应电流方向先是b→a，后变为a→b；再由左手定则可得，所受磁场力方向与ab垂直，开始为图中箭头所示反方向，后来变为箭头所示方向．）7．D（由楞次定律的推广含义判断．）8．B（线框中的合磁通量先是向纸外减小，后是向纸内增大，由楞次定律可得线框中感应电流的方向始终沿dcbad方向．）9．BC（若是匀强磁场，，则不产生感应电流，机械能守恒；若是非匀强磁场，则产生感应电流，由能量守恒定律可知，机械能能转化为电能．）10．D（由楞次定律可确定在t1—t2时间内A中电流为逆时针(此时B中电流为顺时针),异向电流相斥. ）11．BC［a盘在外力作用下逆时针转动,其半径切割磁感线产生感应电动势,两圆盘中心与边缘通过导线构成闭合回路有感应电流.a盘受安培力为阻力,b盘中受安培力为动力,由右手定则得出电流流向,由左手定则判定b盘中安培力的方向,故B选项正确.b盘被动转动,其角速度一定小于a盘的角速度(若相等则无电流,b不会受安培力．］12．BC（本题可采用逆向推导，由果寻因，由左手定则、安培定则可得铁芯中感应电流的磁场方向向上，再由楞次定律和安培定则进行分析判断．）13．BD（认为超导体不消耗电能,由状态分析受力情况,从而确定磁极与电流的方向关系. ）14．(1)如图所示(2)相反(3)相同§9.2 法拉第电磁感应定律1．D2．D （将磁铁缓慢或迅速插到闭合线圈的同一位置，磁通量的变化率不同，感应电流I= =N ，感应电流的大小不同，流过线圈横截面的电荷量q=I·Δt=N ·Δt=N，两次磁通量的变化量相同，电阻不变，所以q 与磁铁插入线圈的快慢无关．）3．D （横杆匀速滑动时，由于E =BLv 不变，故I 2=0，I 1≠0.加速滑动时，由于E =BIv 逐渐增大，电容器不断充电，故I 2≠0，I 1≠0．）4．D （电压表为理想电压表,故V 表读数为M 金属杆转动切割磁感线时产生的感应电动势的大小. U 0=B 0ω0r 2,mU 0=nB 0ω′r 2(r 为M 的长度),则ω′=ω0. ）5．ABD （由E N B Lv =，04LN R S ρ=，2EP R=分析得出．）6．32Bd v /(3R )，自上向下7．E =N ΔΦ/t =10⨯0.2sin ︒30⨯0.2⨯0.2/0.1=0.4(V)8．线框受竖直向下的重力和安培力及竖直向上的拉力作用，由平衡条件，有2mg ＝mg ＋BIL ，由法拉第电磁感应定律，得感应电动势E ＝Δφ /Δt ＝ΔB /Δt ·S ＝kL 2/2，有闭合电路欧姆定律，得I ＝E /R ，据题意有B ＝kt ．联立以上各式，有t ＝322Lk mgR ．9．（1）E =BLv =0.1v (2) =-=m Rv l B F a /)(22 4.5 m/s2(3) 达到的最大速度时合力为零，022=-Rv l B F m，代入数据解得v m =10 m/s ．10．(1)不管粒子带何种电荷，匀速运动必有Eq qB v =0 ①，即MN 板带正电，棒AB 向左运动，设AB 棒以速度v 向左运动，产生感应电动势为E vlB = ②，∴ q lvlB qB v =0 ③得 v =v 0（2）当AB 棒停止运动后，两扳通过AB 放电板间电场消失，仅受磁场力作圆周运动，位移为R qB mv =/0时转过圆心角60o．∴qBm T t 36π==④11．本题在流量计中产生的感应电动势可等效为长为c 的导体以流体速度v 切割磁感线产生的电动势，故E =Bcv ，所以I =Rr E +,r =ρabc ，而流量Q =vS =vbc ，联立以上各式解得Q =BI （bR +ρac ）.§9.3 互感和自感 电磁感应中的电路问题1．A （由右手定则可得感应电流的方向，而122B lv U IR R vB l R==⋅=．）2．BC （在断开电键时，L 中原电流减小，由于自感作用，产生与原电流方向相同的自感电流流经灯泡，故灯不会立即熄灭，A 错；自感现象中阻碍L 中电流的减小，但阻止不了电流的减小，该减小是在原电流大小基础上减小的．原来L 中电流大于灯中电流，故自感电流通过灯泡的初始阶段，灯中的电流大于原来的电流，故灯应比原来更亮一下最后熄灭，B 正确；当用电阻代替L 时，断开K 不存在自感，A 应立即熄灭，则C 对，D 错．）3．B 4．B （在四个图中，产生的电动势大小均相等（E ），回路电阻均为4r ，则电路中电流亦相等（I ）．B 图中，ab 为电源，U ab ＝I ·3r ＝3E /4，其他情况下，U ab ＝I ·r ＝E /4．）5．A （油滴恰好处于静止状态时 /mg qU d =，而22E n U t ∆φ∆==，解得t∆φ∆=2mgd /(nq )．） 6．BC （电路接通时，两个支路中的电流都要增大，自感线圈要产生自感电动势，左正右负，阻碍电流的增大；而电阻没有这样的性质，因此B 对，但阻碍并不阻止，电流还是增大了，因此最后两灯一样亮．在开关断开时，两个支路中的电流都要减小，L 中产生的自感电动势左负右正，阻碍电流的减小，两个支路形成了闭合回路，线圈中的能量通过闭合回路使A 、B 灯亮一会儿才熄灭．）7．C （导体圆环受到向上的磁场作用力，说明穿过它的磁通量减小．）8．D9．对油滴,qE =mg ,电场力向上.又因为油滴带负电,故场强向下,电容器上极板带正电,下极板带负电,线圈N 感应电动势正极在上端,负极在下端.由楞次定律知ab 向右减速运动或向左加速运动.10．（1）a 、b 杆上产生的感应电动势为E =BLv =0.50 V .根据闭合电路欧姆定律，通过R 0的电流I =RR E +0=0.25 A.（2）由于ab 杆做匀速运动，拉力和磁场对电流的安培力F 大小相等，即 F 拉=F =BIL =0.025 N.（3）根据欧姆定律，ab 杆两端的电势差U ab =0R R ER+=R R BLvR+=0.375 V .11．（1）0043BLv R RBLv IR U adcb adcb AB ====；（2）Rv L B v L R I Q 03202=⋅=12．（1）粒子带负电． AB 棒向右运动，由右手定则可知，棒内产生的感应电流方向由B 到A ，所以金属板的a 板电势高，板间有由a 指向b 的匀强电场．由于粒子所受的重力mg 和电场力qE 都是恒力，所以必有重力和电场力相平衡，而洛伦兹力提供向心力，即电场力必为竖直向上，故粒子必带负电．（2）AB 棒中的感应电动势为：E =BLv电容器极板a 、b 上的电压就是电阻R 0上的电压U =重力和电场力平衡，有：mg=q粒子在极板间做匀速圆周运动，洛伦兹力提供向心力，有：qvB =m粒子的轨道半径满足：R≤，解得：v ≤1.0 m/s§9.4 电磁感应中的力学问题1．ABD （由于电磁感应现象总是起到阻碍作用，安培力的大小与运动速度有关F=B 2L 2v/R ，根据牛顿第二定律可知，线圈可能做匀速运动、加速度减小的加速或减减速运动．）2．AC （此过程中回路产生的感应电流不变，导体棒受到的安培力先沿斜面向上逐渐减小到零后反向增大，由平衡方程可知本题有两种可能．）3．A （杆在重力和安培力作用下运动，若安培力大于重力的两倍，则加速度大于重力加速度；由二力平衡可得，杆最终匀速运动的速度相同；杆整个运动过程能量守恒．） 4．A （根据E=BLv ，E=IR ，R=ρL/S ，m=DSL ，F 安=BIL ，a=(mg-F 安)/m ，推出2B va g Dρ=-，可见加速度与导线的粗线无关．）5．AD （ab 棒切割磁感线产生感应电动势，cd 棒不切割磁感线，整个回路中的感应电动势 E 感=BL ab v 1=BLv 1，回路中感应电流 I=，选项 C 错误.ab 棒受到的安培力为 F 安=BIL=B=，ab 棒沿导轨匀速运动，受力平衡.ab 棒受到的拉力为 F=F 摩+F 安=μmg+，选项 A 正确.cd 棒所受摩擦力为 f=μF 安=μ，选项 B 错误.cd 棒也匀速直线运动，受力平衡，mg=f ，mg=μ，μ=，选项 D 正确.）6．设杆2的运动速度为v ，由于两杆运动时，两杆间和导轨构成的回路中的磁通量发生变化，产生感应电动势 E ＝B l (v 0－v )感应电流 21R R E I +=杆2作匀速运动，它受到的安培力等于它受到的摩擦力， B l I ＝μm 2g导体杆2克服摩擦力做功的功率： P ＝μm 2gv 解得：⎥⎦⎤⎢⎣⎡+-=)(2122202R R lB gm v g m P μμ7．（1）感应电动势2Eklt∆Φ==∆，感应电流2E kl Irr==，方向为逆时针方向a d e b a →→→→ （2）t ＝t 1（s ）时，B ＝B 0＋kt 1，F ＝BIl 所以301()kl FB kt r=+（3）要棒中不产生感应电流，则总磁通量不变20()Bl l vt B l+=，所以0B l Bl vt=+8．（1）刚进入磁场时，线框的速度v ＝12gh ＝10 m/s ，产生的感应电动势E ＝Bd v ，受到的安培力F ＝BId ＝B 2d 2v /R ，有线框匀速运动，得mg ＝F ，解得B ＝0.4 T ．（2）线框匀速下落l 用时t 1＝l /v ＝0.05 s ，剩下的时间t 2＝Δt －t 1＝0.1 s 内做初速度为v ，加速度为g 的匀加速运动，运动的位移s ＝v t 2＋21gt 22＝1.05 m ，则磁场区域的高度h 2＝s ＋l ＝1.55 m ．9．杆ef 受重力mg 、拉力F 、安培力f 做匀加速运动，有 F －mg －f ＝ma其中安培力222B d v f R=它的运动速度v ＝at ，拉力F 的功率P 随时间变化2222()2B d a t P Fv m g a at R==++杆bc 受两根平行导轨的拉力F 杆（方向向上）和重力及安培力（方向向上），处于静止． 拉力：222222B d v B d at F m g m g RR=-=-杆．开始时，安培力较小，拉力F 杆＞0，方向向上；某时刻（222mgR tB d a=），F 杆＝0，随时间推移，安培力增大，F 杆＜0，方向变为向下．10．以a 表示金属杆运动的加速度，在t 时刻，金属杆与初始位置的距离221at L =，此时杆的速度at v =，这时，杆与导轨构成的回路的面积S ＝Ll ，回路中的感应电动势 Blv tBS E +∆∆= 而：B ＝kt ，()B k t t ktk tt∆+∆-==∆∆回路的总电阻R ＝2Lr 0，回路中的感应电流RE i =作用于杆的安培力Bli F = 解得 t r l k F 022123=，代入数据为N F 31044.1-⨯=§9.5 电磁感应中的能量转化和图象问题1．D （匀速即拉力等于安培力，拉力所做的功大小等于安培力所做的功的大小．根据公式E=BLV ，E=IR ，F=BIL ，W=FS ，可以推出W 2=2W 1，电流做功都用来发热，所以Q 2=2Q 1．）2．A （线圈在进入和转出磁场的过程中磁通量才发生变化,故在这样的两个过程中才有感应电流.进入磁场的过程是磁通量增加,由楞次定律可知电流的方向为逆时针,符合题目要求.由于线框是扇形的且匀速转动,可知磁通量的变化是均匀的,故得到的感应电流是稳定的,所以选项A 是正确. ）3．BCD （导体棒ab 充当电源，由闭合电路欧姆定律和功、功率的的公式可解得本题答案） 4．AD （t 1时刻Q 的磁场增强,通过P 的Φ增加,P 有向下运动的趋势,故F N ＞G .而t 2、t 4时刻Q 的磁场不变,P 中无感应电流,故Q 对P 无磁场力作用,有F N =Ｇ.t 3时刻P 中虽有感应电流,但Q 中电流为零,P 、Q 无相互作用力,故t 3时刻F N =G ．）5．A （由图象可知，在0到1秒的时间内，磁感应强度均匀增大，那么感应电流的方向为逆时针方向，与图示电流方向相反，为负值，排除B 、C 选项.根据法拉第电磁感应定律，其大小tS B t∆∙∆=∆∆Φ=ε，Rt S B RE I ∙∆∙∆==为一定值，在2到3秒和4到5秒内，磁感应强度不变，磁通量不变，无感应电流生成，D 错误，所以A 选项感应强度不变，磁通量不变，无感应电流生成，D 错误.）6．（1） cd 棒静止时 θsin g m BIL cd = cd 棒两端电压为 Ir U =代入数据解得：1=U V（2）ab 棒向上匀速运动时θsin g m BIL F ab +=回路中电流为rBL I 2υ=则：)/(10sin 222s m LB gr m cd ==θυ代入数据解拉力功率 )(15W F P ==υ7．（1）在从图甲位置开始（t ＝0）转过60o 的过程中，经t ∆，转角t ∆=∆ωθ，回路的磁通量为：B l 221θ∆=∆Φ；由法拉第电磁感应定律，感应电动势为：tE ∆∆Φ=因匀速转动，这就是最大的感应电动势，由闭合欧姆定律可求得：2021Bl RI ω=，前半圈和后半圈I （t ）相同，故感应电流频率等于旋转频率的2倍： ωπ=f ；（2）图线如图丙所示：8．（1）加速度越来越小的加速直线运动； （2）感应电动势 E ＝Blv ，感应电流 E I R=安培力 22m B L v F B IL R==由图线可知金属杆受拉力、安培力和阻力作用，匀速时，合力为零，22B L v F f R=+ ∴ 2222R Rf v F B LB L=-由图线可以得到直线的斜率 k ＝2，而 22R k B L=，即：1B ==T（3）由图线的直线方程：2222R Rf v F B LB L=-可知直线的截距为 224Rf B L-=-m/s∴ 可以求出金属杆所受到的阻力f ，代入数据可得：f ＝2N9．（1）线框在下落阶段匀速进入磁场的瞬间222B a v m g f R=+解得： 222()m g f R v B a-=（2）线框从离开磁场至上升到最高点的过程211()2m g f h m v +=线框从最高点回落至进入磁场瞬间221()2m g f h m v -=解得：1222)R v B a==（3）线框在向上通过磁场过程中220111()()22m v m v Q m g f a b -=+++v 0＝2v 1所以： 222443[()]()()2RQ m m g f m g f a b B a=--++10．（1）由图可知，在t ＝1.0s 后，导体杆做匀速运动，且运动速度大小为：s m ts v /2=∆∆=此时，对导体AC 和物体D 受力分析，有：F T T +'=，Mg T ='； 对电动机，由能量关系，有：rI Tv IU 2+=由以上三式，可得：N T 5.3=，NF 5.0=再由BILF=、RE I=及BLvE=，得：m vFR BL 0.11==（或由REr I Mgv UI 22++=及BLvE=求解）（2）对于导体AC 从静止到开始匀速运动这一阶段，由能量守恒关系对整个系统，有：FW rt I v m M Mgh UIt ++++=22)(21则FW Q==3.8J单元测试卷第九章测试题 电磁感应一、 单选题1．C （导体棒AB 运动的加速度mRv L B F a /22-=，故开始阶段作加速度减小的的加速运动，而v RBLv I ∝=．）2．ABC （将图中铜盘A 所在的一组装置作为发电机模型，铜盘B 所在的一组装置作为电动机模型，这样就可以简单地把铜盘等效为由圆心到圆周的一系列“辐条”，处在磁场中的每一根“辐条”都在做切割磁感线运动，产生感应电动势，进而分析可得．）3．A （当导线中的电流突然增大时，可判断线框整体向外的磁通量增大，由楞次定律可判断线框中将产生顺时针方向的电流，根据左手定则可判断cd 边和ab 受到导线的安培力向右，而ad 、bc 两边整体所受安培力为零，因此，整个线框所受安培力向右，即x 轴正向．）4．A （磁性小球通过塑料管时不产生感应电流，做自由落体运动；但通过金属管时将产生感应电流，受到安培力作用，阻碍其相对运动．）5．D （电子将向M 板偏转，上部线圈中应产生上正下负的感应电动势，再对由楞次定律判断．） 6．B （图a 中，ab 棒以v 0向右运动的过程中，电容器开始充电，充电后ab 棒就减速，ab 棒上的感应电动势减小，当ab 棒上的感应电动势与电容器两端电压相等时，ab 棒上无电流，从而做匀速运动；图b 中，由于R 消耗能量，所以ab 棒做减速运动，直至停止；图c 中，当ab 棒向右运动时，产生的感应电动势与原电动势同向，因此作用在ab 棒上的安培力使ab 棒做减速运动，速度减为零后，在安培力作用下向左加速运动，向左加速过程中，ab 棒产生的感应电动势与原电动势反向，当ab 棒产生的感应电动势与原电动势大小相等时，ab 棒上无电流，从而向左匀速运动，所以B 正确．） 二、 多选题7．A D （由动能定理可得A 选项正确、BC 选项错误；由于各力做总功为零，则恒力F 与重力的合力所做的功等于等于克服安培力做的功，即等于电阻R 上发出的焦耳热．）8．CD （从能量的角度考虑，导轨光滑时，金属棒的动能全部转化为电能，最终以焦耳热的形式释放出来；导轨粗糙时，金属棒的动能一部分转化为电能，另一部分通过摩擦转化为热能，而安培力做功可以用机械能与电能之间的转化来量度，因此产生的电能不相同，所以A 错；电流做功可产生焦耳热，因此可以比较电流做功不同，B 错；但两个过程中，机械能都全部转化为热量，所以C 对；两个过程中，第二种种情况运动时间较小．）9．BD （产生感应电流后，两导体滑杆中的电流相等，受到磁场的作用力大小相等，感应电流的磁场阻碍原磁通量的增大，故两杆同时向右加速运动，因F 为恒力，磁场对杆的作用力为变力，随速度的增大而增大，因而开始时两杆做变加速运动（ab 加速度减小，cd 加速度增大），当两杆具有相同加速度时，它们以共同的加速度运动．）10．BCD （电流I 增大的过程中，穿过金属环C 的磁通量增大，环中出现逆时针的感应电流，可以将环等效成一个正方形线框，利用“同向电流相互吸引，异向电流相互排斥”得出环将受到向下的斥力且无转动，所以悬挂金属环C 的竖直拉力变大，环仍能保持静止状态．） 11．BD （等离子气流由左方连续以v 0射入两板间的匀强磁场中，正电荷向上偏转、负电荷向下偏转，通过ab 直导线的电流向下，由楞次定律可分时间段判断cd 导线中的电流方向，再由同向电流相互吸引、反向电流相互排斥分析得出．） 三、 填空题12．由题意可知，A 环的面积是B 环的4倍，所以A 环产生的感应电动势是B 环的4倍,A 环的电阻是B 环的2倍.磁场只穿过A 环时，A 环视为电源，B 环为外电路，此时有BA A R R E +RB =U ；磁场只穿过B环时，B 环是电源，A 环为外电路，此时有BA B R R E +R A =U ′.由以上关系可求得U ′=U /2.13．(1)S 闭合时：A 灯的电流从0一直增大到0.15A ；B 灯的电流从0到0.2A 然后到0.15A ,(2)S 断开时；A 灯的电流从0.15A 瞬间变为0,B 灯的电流从0.15A 慢慢得变到0．14．根据U=Bdv 得v = 流量Q=πd 2v =.四、 论述与计算题15．推导证明略16．该同学的结论是正确的．设转轮的角速度、转速分别为ω和n ，轮子转过θ角所需时间为⊿t ，通过线圈的磁通量的变化量为。

第9、10章 磁介质 电磁感应1.如图所示，图中Ⅰ、Ⅱ、Ⅲ线分别表示不同磁介质的B-H 关系曲线，虚线是H B 0μ=关系曲线，那么表示顺磁质的线是（ ），表示抗磁质的线是（ ），表示铁磁质的的线是（ ）。

第一条线表示铁磁质。

铁磁质的B 和H不是正比关系，开始，随着磁化场H 的增加，介质中的B 迅速增加，接近饱和时，H 增加，B 增加得慢，B-H 关系是一条曲线。

第二条和第三条分别表示顺磁质和抗磁质。

对于非铁磁质，B 和H 成正比，反映在图上是直线。

由于顺磁质的附加场与外电场方向一致，抗磁质的附加场与外电场方向相反，所以，对于同样的H ，顺磁质中的B 应当比抗磁质中的B 更大，因此第二条表示顺磁质，第三条表示抗磁质。

2.把两种不同的磁介质放在磁铁的两个不同名磁极之间，磁化后也成为磁体，但两极位置不同，如图所示。

则（A ） （a ）是顺磁质,（b ）抗磁质； （B ） （a ）是顺磁质,（b ）顺磁质； （C ） （a ）是抗磁质,（b ）顺磁质； （D ） （a ）是抗磁质,（b ）抗磁质。

选（C ）。

磁介质磁化后将成为一个磁体,磁力线从N 极发出,在介质外进入S 极,而在介质内从S 极到N 极构成闭合线。

故（a ）是抗磁质,介质（a ）磁化后附加场方向从右向左，与外场（从左向右）的方向相反。

（b ）顺磁质，因为介质（b ）磁化后附加场方向与外场的方向相同，均为从左向右。

3. 一闭合圆形线圈在均匀磁场中运动，在下列几种情况下那些会产生感应电流（ ） （A ） 线圈沿磁场方向平移；（B ） 线圈沿垂直磁场方向平移；（C ） 线圈以自身的直径为轴转动，轴与磁场方向平行；（D ） 线圈以自身的直径为轴转动，轴与磁场方向垂直。

（A）、（B）、（C）问中当闭合圆形线圈运动时，穿过线圈的磁通量不发生变化，线圈中的感应电动势为零，所以不产生感应电流。

（D）问中当闭合圆形线圈运动时，穿过线圈的磁通量发生了变化，线圈中产生了感应电动势，所以产生了感应电流。

第九章 磁 场一、.磁感线⑴用来形象地描述磁场中各点的磁场方向和强弱的曲线。

磁感线上每一点的切线方向就是该点的磁场方向，也就是在该点小磁针静止时N 极的指向。

磁感线的疏密表示磁场的强弱。

⑵磁感线是封闭曲线（和静电场的电场线不同）。

⑶要熟记常见的几种磁场的磁感线：二、磁感应强度ILF B （条件是匀强磁场中，或ΔL 很小，并且L ⊥B ）。

磁感应强度是矢量。

单位是特斯拉，符号为T 。

三、磁通量：Φ=BS ⊥可以认为穿过某个面的磁感线条数就是磁通量。

四、安培力 （磁场对电流的作用力）F=BIL （L ⊥B ）。

9-1.如图所示，可以自由移动的竖直导线中通有向下的电流，不计通电导线的重力，仅在磁场力作用下，导线将如何移动？9-2. 条形磁铁放在粗糙水平面上，正中的正上方有一导线，通有图示方向的电流后，磁铁对水平面的压力将会＿＿＿（增大、减小还是不变？）。

水平面对磁铁的摩擦力大小为＿＿＿。

9-3. 如图所示，光滑导轨与水平面成α角，导轨宽L。

匀强磁场磁感应强度为B。

金属杆长也为L，质量为m，水平放在导轨上。

当回路总电流为I1时，金属杆正好能静止。

求：⑴B至少多大？这时B的方向如何？⑵若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流I2调到多大才能使金属杆保持静止？9-4.如图所示，质量为m的铜棒搭在U形导线框右端，棒长和框宽均为L，磁感应强度为B的匀强磁场方向竖直向下。

电键闭合后，在磁场力作用下铜棒被平抛出去，下落h后的水平位移为s。

求闭合电键后通过铜棒的电荷量Q。

hs αα洛伦兹力 带电粒子在磁场中的运动一、洛伦兹力：F=qvB 。

条件是v 与B 垂直。

当v 与B 成θ角时，F=qvB sin θ。

2.洛伦兹力方向的判定：在用左手定则时，四指必须指电流方向（不是速度方向）。

9-5.磁流体发电机原理图如右。

等离子体高速从左向右喷射，两极板间有如图方向的匀强磁场。

该发电机哪个极板为正极？两板间最大电压为多少？二、带电粒子在匀强磁场中的运动 洛伦兹力充当向心力，推得：Bq m T Bq mv r π2,== 1、带电粒子在半无界磁场中的运动9-6.如图直线MN 上方有磁感应强度为B 的匀强磁场。
