紧线作业指导书编号：PWJX-05湖南鸿安电力建设有限公司年月日1 适用范围1. 1 电压等级35kV 及以下配网工程。
1.2 电气类别导线紧线施工。
2 编写依据表 2 编 写 依 据序号引用资料名称1GB 50173—1992《电气装置安装工程 35kV 及以下架空电力线路施工及验收规范》 2DL 5009.2—2004《电力建设安全工作规程 第 2 部分：架空电力线路》 3Q/CSG 11105—2008《南方电网工程施工工艺控制规范》4《中国南方电网有限责任公司基建工程质量控制作业标准（WHS ）》3 作业流程图4安全风险辨析与预控图 3 作业流程图4.1 紧线作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险 指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与紧线作业相关联的《电网建设安全施工作业票》（编码：PWJX -05-01/01），结合 现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负 责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业PWJX-05 紧线作业指导书人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10 天，超过 10 天须 重新办理作业票，在工作完成后上交项目部保存备查。
表 4 . 1 作 业任 务 安 全 基准风 险 指南序号 危 害 名 称 风险种类风险等级 风险控制措施1导、地线紧线前没有检 查各受力点的受力情况坠落 打击 碰撞高风险1. 紧线前应检查各桩锚、临锚、拉线、临时拉 线或撑杆的受力情况；2. 及时调校杆塔的拉线或临时拉线，并设专人 监护2杆塔受张力变形时，没 有加设临时拉线辅助，直 接返打拉线调整变形杆塔坠落 打击 碰撞高风险1. 不能在拉线受张力的情况下返打拉线；2. 应加设临时拉线辅助，调校变形受力的杆 塔；3. 杆塔调校时应设专人监护3紧线时角铁横担滑轮挂 点没有加软垫保护 坠落 碰撞 打击中等风险1. 紧线时角铁横担滑轮挂点应加软垫保护；2. 杆塔紧线时应加装转角滑轮减轻横担的下 压力4紧线受力点采用铝材质 滑轮夹伤 打击中等风险紧线受力点应使用钢质滑轮5紧线时绞磨受力钢丝绳 卸荷坠落 碰撞 打击中等风险1. 牵引钢丝绳应从卷筒下方卷入，排列整齐缠 绕不得少于 5 圈；2. 要由有经验的人拉磨尾绳，且站位于锚桩后 面，不得站在绳圈内；3. 绞磨受力时，不得采用松尾绳的方法卸荷；4. 绞磨未完全停稳时不得换挡或改变转动方向；5. 不得在转动的卷筒上调整牵引绳位置6手动葫芦防脱钩装置失 效*坠落 碰撞 打击高风险1. 使用前应检查手动葫芦的吊钩、链条、转动 装置及刹车装置；2. 手动葫芦防脱钩装置应齐全有效；3. 手拉链或者扳手的拉动方向应与链槽方向 一致，不得斜拉硬搬，操作人员不得站在葫芦正下方；4. 带负荷停留较长时间或过夜时，应将手拉链 或扳手绑扎在起重链上，并采取保险措施7弧垂板定点或绑扎错误坠落 打击低风险1. 应按照设计要求数据设定弧垂板绑扎点，观 测要准确；2. 导、地线紧线期间信号必须迅速、清晰，通 信联络必须保持畅通8导、地线紧线时信号传 递不明确，通信联络不畅 通触电 打击 坠落中等风险导、地线紧线期间信号必须迅速、清晰，通信 联络必须保持畅通9卡线器与导、地线规格 不匹配坠落 触电 打击中等风险1. 紧线应使用卡线器，卡线器的规格必须与线 材规格匹配，不得代用；2. 卡线器有裂纹、弯曲、转轴不灵活或钳口斜 纹磨平等缺陷时严禁使用；3. 双钩紧线器换向爪失灵、螺杆无保险螺丝、 表面有裂纹或变形等情况时严禁使用10挂线后没有检查杆塔变 形情况设备性能下降低风险1. 挂线后应缓慢回松牵引绳；2. 设专人监护，在调整拉线的同时应观察耐张 金具串和杆塔受力变形情况；3. 金具附件要查漏补缺PWJX-05 紧线作业指导书5 作业准备5.1 作业前施工条件表5.1 作业前施工条件序号项目内容确认人说明1任务单根据本单位实际设置内容（包含本项工作）本工序施工负责人经审批2图纸设备变更单、设计图纸本工序施工负责人经审批3预算材料表主、辅材料本工序施工负责人经审批4施工方案施工措施、安全技术交底（项目部级）本工序施工负责人经审批5相关证照根据需要办理涉及进入工作场所的手续、证件本工序施工负责人有效6确认上一道工序检查合格（1）导线在放线滑车中的位置正确，没有跳槽现象发生，直线的压接位置能满足规范要求；导线损伤处全部处理好。

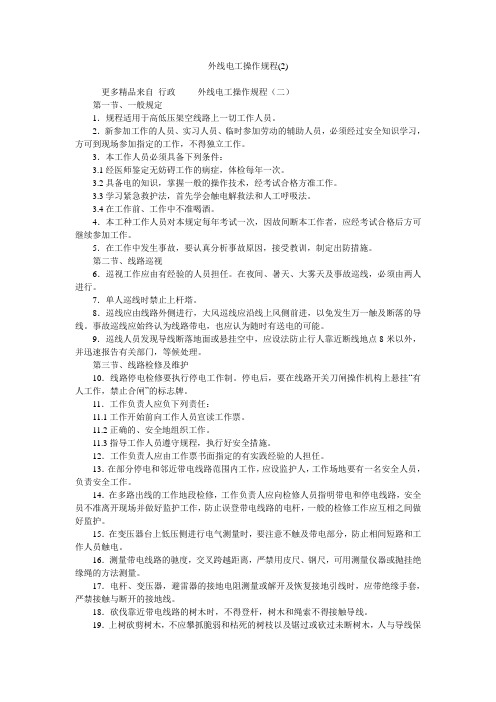

外线电工操作规程(2)更多精品来自行政外线电工操作规程（二）第一节、一般规定1．规程适用于高低压架空线路上一切工作人员。
2．新参加工作的人员、实习人员、临时参加劳动的辅助人员，必须经过安全知识学习，方可到现场参加指定的工作，不得独立工作。
3．本工作人员必须具备下列条件：3.1经医师鉴定无妨碍工作的病症，体检每年一次。
3.2具备电的知识，掌握一般的操作技术，经考试合格方准工作。
3.3学习紧急救护法，首先学会触电解救法和人工呼吸法。
3.4在工作前、工作中不准喝酒。
4．本工种工作人员对本规定每年考试一次，因故间断本工作者，应经考试合格后方可继续参加工作。
5．在工作中发生事故，要认真分析事故原因，接受教训，制定出防措施。
第二节、线路巡视6．巡视工作应由有经验的人员担任。
在夜间、暑天、大雾天及事故巡线，必须由两人进行。
7．单人巡线时禁止上杆塔。
8．巡线应由线路外侧进行，大风巡线应沿线上风侧前进，以免发生万一触及断落的导线。
事故巡线应始终认为线路带电，也应认为随时有送电的可能。
9．巡线人员发现导线断落地面或悬挂空中，应设法防止行人靠近断线地点8米以外，并迅速报告有关部门，等候处理。
第三节、线路检修及维护10．线路停电检修要执行停电工作制。
停电后，要在线路开关刀闸操作机构上悬挂“有人工作，禁止合闸”的标志牌。
11．工作负责人应负下列责任：11.1工作开始前向工作人员宣读工作票。
11.2正确的、安全地组织工作。
11.3指导工作人员遵守规程，执行好安全措施。
12．工作负责人应由工作票书面指定的有实践经验的人担任。
13．在部分停电和邻近带电线路范围内工作，应设监护人，工作场地要有一名安全人员，负责安全工作。
14．在多路出线的工作地段检修，工作负责人应向检修人员指明带电和停电线路，安全员不准离开现场并做好监护工作，防止误登带电线路的电杆，一般的检修工作应互相之间做好监护。
15．在变压器台上低压侧进行电气测量时，要注意不触及带电部分，防止相间短路和工作人员触电。
变电站值班员初、中、高级工实际操作考核大纲变电站值班员初、中、高级工技能鉴定实操考核分技能笔试和实际操作两部分，其内容包括：一、技能笔试（一）内容：两票填写或审核及相关规定。
（二）考核要求：考生根据考评员提供的主结线图和操作任务，按照南方电网公司《电气工作票技术规范》、《电气操作导则》和广西电网公司的规定进行两票填写或更正。
1、初级工开关、线路、电容器等简单的停送电操作票填写。
工作票办理常识及一般基本要求。
2、中级工主变、母线、PT、带路等基本的停送电操作票填写。
工作票一般的办理及填写要求。
3、高级工各种复杂的操作票填写。
二、实际操作鉴定过程由事故处理、看图排障或识图、仪表使用三大部分构成。
（一）事故处理要求考生根据考评员提供的运行方式、设备故障现象和发出的信号情况及电气量，进行事故性质判断，在模拟图板或主结线图上进行模拟开关和刀闸的操作，将故障设备隔离，恢复未故障设备的运行，进行设备运行方式的设定，处理操作过程必须符合《电业安全生产工作规程（发电厂和变电所电气部分）》、南方电网公司《电气操作导则》和电网调度规程的规定，操作项目口述。
1、初级工考查考生事故处理、设备故障处理流程及基本方法，一般直馈线路、电容器故障、设备过载的处理；2、中级工考查考生不涉及保护及自动装置切换的单一设备故障（含高压保险熔断）的事故处理方法。
不涉及主变停电的小电流接地系统单相接地处理3、高级工涉及带路操作的设备故障处理；两个相关设备（含二次设备）同时故障处理，涉及保护及自动装置运行方式、主变中性点、所变切换的设备故障（小电流接地系统接地）的事故处理。
（二）看图排障要求考生必须熟悉根据断路器控制信号回路、电动刀闸控制电源回路、电压互感器（PT）回路及主变压器风冷控制图原理图、安装图；根据考评员提问内容说出图中各符号表示的设备名称、作用、安装地点、各回路的工作原理及故障查找方法。
1、初级工能讲出各回路的作用；各设备名称、安装地点，回路中主要设备的作用。
电力架空线路的拉线、横担更换方法电力架空线路的拉线更换方法拉线常见的缺陷有锈蚀、松弛、散股断股、外力破坏等。
在日常维护工作中，若发现拉线（包括拉棒、拉环、金具）有锈蚀的情况，轻的要除锈涂防腐漆，严重的则要更换新的拉线。
因外力损坏拉线的，则要根据损坏的程度以及场合地点，合理地改善外部环境或采用高架桩拉线的方法，尽可能避免发生外力碰撞。
1）首先用钢丝绳打好临时拉线，用双钩紧线器调紧拉线，但如果不影响线路安全也可以不打临时拉线。
2）调节UT形线夹将拉线松脱，然后登杆将拉线上把楔形线夹拆除，并拆除旧钢绞线。
3）将裁好的新钢绞线装入两端线夹中，上把钢绞线回头长度为0.3m，下把钢绞线回头长度为0.5m。
4）再次登杆将拉线上把安装在拉线抱箍上。
5）调节UT形线夹将拉线调紧，螺母露出丝扣长度一般以30-50mm为宜。
6）调节拉线时不得使杆身弯曲，要同时调节杆上的拉线。
7）最后将钢绞线尾部与拉线绑在一起，一切工作完毕后，将临时拉线拆除。
电力架空线路的叉梁更换方法1、4-单滑轮2-转向滑轮3-平衡滑轮5-吊绳6-牵引绳7-上叉梁8-下叉梁更换或安装叉梁的施工方法如下：1）如图9-30所示，首先在杆上安装单滑轮1和4，在地面处安装转向滑轮2，3为平衡用的滑轮。
2）拆除旧叉梁时，可用吊绳5和牵引绳6拉住上、下叉梁。
这时可拆除叉梁与叉梁抱箍联接螺栓。
3）放松牵引绳6，使下叉梁8靠拢并保持垂直状态。
4）放松吊绳5使叉梁慢慢落至地面。
5）将新叉梁在地面组装好，吊绳5绑在上叉梁7端，牵引绳6绑在下叉梁8处，起动牵引设备将叉梁吊上，将上叉梁安装在上叉梁抱箍上。
6）拉紧牵引绳6，将下叉梁安装在下叉梁抱箍上。
7）一切安装完毕后拆除所有起吊设备。
更换叉梁的施工，可以带电进行作业，但要注意安全并设专人监护。
电力架空线路的横担的更换方法1、直线杆横担的更换起吊横担布置图如图9-31所示，直线杆横担的更换方法如下：1）首先将导线放在地面上或通过放线滑轮暂时挂在电杆上。
(11-047)电力职业技能鉴定考试 《配电线路工》高级工技能试卷1.题目名称：配电线路耐张杆更换绝缘子（一相）的操作准备通知单：兆欧表、紧线器、卸扣、专用卡线器、X-3C 绝缘子或XP-4绝缘子2片 个人常用电工工具、吊物绳、登杆工具及安全带（帽）等试题正文：配电线路耐张杆更换绝缘子（一相）的操作总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.工作时设专人监护 2.天气良好3.在培训专用线路上进行，线下无电力线及弱电线评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________2.题目名称：10kV 配电线路导线弧垂调整准备通知单：绝缘操作棒（3m 长）、绝缘手套、绝缘鞋、验电器（10kV ）、接地线、登杆工具、安全带、安全帽、吊物绳、常用电工工具、卡线器、紧线器、铝包带单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________试题正文：10kV 配电线路导线弧垂调整总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.工作时设专人监护2.雷雨、大雾、大风天气不宜进行工作3.在培训专用线路上进行，架空线下无交叉跨越弱电及电力线 考核以导线LGJ-35为例进行实施评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________3.题目名称：配电变压器接地装置电阻的测量单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单：ZC-8接地绝缘电阻表一只（包括接地极一套）、锤子、扳手、安全帽试题正文：配电变压器接地装置电阻的测量总时间与各项时间分配要求： 20min其他需要说明的问题和要求： 告知接地体形式 提供接地形式图纸评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________4.题目名称：用视距法校核档距的操作准备通知单： 1试题正文：用视距法校核档距的操作单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________总时间与各项时间分配要求： 30min其他需要说明的问题和要求：评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________质 量 要 求目测始端与终端的位置(即档距相邻两杆塔位置)检查测量用经纬仪准备测量用花杆、塔尺、木桩等工具与材料 用视距法测量档距的示意图在3号杆中心桩处安置调平经纬仪对中调好水平在4号桩上立好塔尺将镜头对准目标；使镜头中的十字丝的垂直丝对准塔尺中心轴线重合；锁定水平转盘，开始测量 读取上线、中线、下线在塔尺上的数据 计算公式：l =kn cos 2α 其中n =(a-c )=2(a-b )=2(b-c )l —档距长度(m) k —比例常数，根据经纬仪构造而定，一般经纬仪k ＝100n —望远镜筒内上、下线在塔尺上的卡距(m)a —望远镜筒内上线在塔尺上的读数b —望远镜筒内中线在塔尺上的读数α—垂直角度，不超过5°可忽略尽量将下线对准塔尺上的1m 刻度上，然后读取上线值，这样便于计算 仪器安置必须牢靠、稳定注意不能在测量时碰倒仪器 微动螺丝操作得当工作完毕，仪器装箱方法正确 交还测量仪器及附属工器具等器材5.题目名称：普通结构钢丝绳制作钢丝绳套的操作单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单： 1试题正文：普通结构钢丝绳制作钢丝绳套的操作总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.操作者独立完成2.根据题意选择工器具及材料评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________6.题目名称：10kV 终端耐张杆的备料操作准备通知单：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________1试题正文：10kV 终端耐张杆的备料操作总时间与各项时间分配要求： 30min其他需要说明的问题和要求：1.由考生在库房任选，选用材料外观检查合格2.如库房内没有或太笨重材料只要说明其名称、规格及数量和质量要求3.各地区可参照执行评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________7.题目名称：交叉跨越距离的测量方法准备通知单：选用有交叉线路地方测量光学经纬仪一台、塔尺、钢卷尺各一把试题正文：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________总时间与各项时间分配要求： 20min其他需要说明的问题和要求： 设一人配合，帮助立塔尺评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________8.题目名称：更换导线的操作准备通知单：机动绞磨、钢丝绳、麻绳、放线架（盘）、通信工具（对讲机）、导线、角铁桩、锤子、滑车等，常用电工工具试题正文： 更换导线的操作总时间与各项时间分配要求： 25min其他需要说明的问题和要求： 1.模拟操作（口试或笔试） 2.采用旧线拖引新线法更换导线评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________9.题目名称：线路运行班应具备哪些规程、制度单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名_____试题正文：线路运行班应具备哪些规程、制度 单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名_____总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 口答或笔答评分记录表：10.题目名称：更换GJ-35拉线一根拉线更换的操作方法准备通知单： 1 单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________试题正文：更换GJ-35拉线一根拉线更换的操作方法总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 1.要求装设临时拉线2.杆上一人杆下一人均单独操作，设专人监护3.或者两人一组，杆上杆下交叉考核4.线路安全措施已落实评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________11.题目名称：配电线路断杆事故的处理方法单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________配电线路断杆事故的处理方法总时间与各项时间分配要求： 60min其他需要说明的问题和要求： 模拟操作评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________续表单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名_________12.题目名称：钳压法导线接续的操作准备通知单： 1试题正文：钳压法导线接续的操作总时间与各项时间分配要求： 40min其他需要说明的问题和要求： 1.操作者独立完成2.根据题意选择工作所需工器具及材料3.结合实际情况选择导线截面单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名_________评分记录表：13.题目名称：低压电缆头制作单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单： 1试题正文： 低压电缆头制作总时间与各项时间分配要求： 180min其他需要说明的问题和要求：1.独立进行VLV22-3×185＋70电力电缆干包头制作2.正确使用工器具进行操作3.以380V 为例评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________14.题目名称：紧线前耐张杆横担临时拉线的操作准备通知单：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________钢丝绳1根、U 型环或卸扣2只、紧线钳（双钩、棘轮紧线器均可）1把、10号铁丝或钢丝卡子若干利用培训线路试题正文：紧线前耐张杆横担临时拉线的操作总时间与各项时间分配要求： 20min其他需要说明的问题和要求： 单独操作桩锚已安装好或使用现有拉棒作为桩锚评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________15.题目名称：线路绝缘电阻测量单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________准备通知单：2500～5000V 绝缘摇表（即兆欧表）1只测量用引线试题正文：线路绝缘电阻测量总时间与各项时间分配要求： 30min其他需要说明的问题和要求： 采用兆欧表测量利用培训线路，断开线路与各种电气设备的引线，电压等级：10kV 派一人与操作者配合，所派人员听从操作者指挥评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________16.题目名称：更换耐张杆的操作准备通知单：紧线器、卡线器、钢丝绳、麻绳、电杆、绝缘子、横担、角铁桩、榔头、挖勺、滑车、绞磨、抱杆等单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________试题正文：更换耐张杆的操作总时间与各项时间分配要求： 25min其他需要说明的问题和要求： 模拟操作（笔答或口答）评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________17.题目名称：组织一般事故检修准备通知单：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名____试题正文：组织一般事故检修总时间与各项时间分配要求： 20min单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名____其他需要说明的问题和要求： 1.模拟操作采用口头答辩 2.要求：思路清晰条理清楚3.可根据常见事故进行设置事故类型评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________18.题目名称：变压器的安装与检查试验的操作准备通知单：工具：撬棍、滑轮、成套扳手、水平尺、钢丝绳、直管漏斗、双臂电桥、兆欧表单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________材料：变压器油、油桶、方木、薄木板、铁垫片、棕绳试题正文：变压器的安装与检查试验的操作总时间与各项时间分配要求： 210min其他需要说明的问题和要求：1.有条件可进行实际操作并派人协助2.也可根据题意进行模拟操作3.配电变压器100～315kVA 一台评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________续表 单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________19.题目名称：变压器吊芯检查准备通知单： 1试题正文： 变压器吊芯检查总时间与各项时间分配要求： 180min其他需要说明的问题和要求：评分记录表：单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________。
高压电工更换、阻立电杆操作规程操作前检查：①检查操作人员持证情况，是否在有效期内。
②向现场工作人员及吊车司机交待安全注意事项及带电点、危险点③检查脚具、绝缘手套、绝缘鞋、钢丝绳是否合格完好④检查绝缘杆、安全帽、安全带，由起重工指挥吊车二、操作步骤：①将工作任务范围停电，在施工区域设置警戒带，无关人员禁止进入。
②在换杆两侧分别进行逐项验电。
验明确无电压后，线路两侧各挂三相短路接地线，并做好临时遮拦。
③在电杆适当位置固定钢丝绳，待吊车吊紧后，作业人员登上电杆，解开立瓶上导线，拆除所有金具和绝缘子，人员下杆撤离后起吊。
④用吊车拔出旧电杆，将新电杆组立到杆坑内，⑤再次登上电杆安装金具及绝缘子，绑扎立瓶。
⑥拆除线路两侧悬挂的三相短路接地线及其它安全措施，工作人员撤离。
三、操作后检查：1、电杆埋土夯实，电杆组立角度顺线路、垂直线路在正负5度内。
2、电杆上安装金具牢固，绝缘子与导线绑扎紧固，导线无搭接金具情况。
3、三相短路接地线已拆除，人员已撤离。
4、送电正常后撤离现场。
四、注意事项及应急处置：1、立杆过程中，杆坑内严禁有人工作。
除指挥人及指定人员外，其他人员必须在远离杆下1.2 倍杆高的距离以外。
回填土进行夯实，使杆牢固。
2、发生机械伤害时立即采取措施使伤者脱离危险区域，进行应急救治包扎后送往附近医院救治。
3、针对高处坠落紧急采取现场救护措施，然后送往附近医院进行处理。
高压电工更换、安装变压器操作规程操作前检查：①检查操作人员持证情况，是否在有效期内②检查脚具、绝缘杆、钢丝绳是否合格完好，配戴合格的劳保用品和绝缘用具。
③测试待安装变压器绝缘电阻是否合格，各部件是否完好、无损坏。
④向现场工作人员及起重指挥、吊车司机交待注意事项及带电点、危险点。
⑤检查低压侧，确无双电源反馈电可能。
检查杆基及变台是否牢固。
二、操作步骤：①操作人员戴上绝缘手套，穿绝缘靴。
②通知低压用户停运工作范围内的负荷，侧身拉开低压侧总开关。
双电源要有明显断开点，并悬挂警示牌。

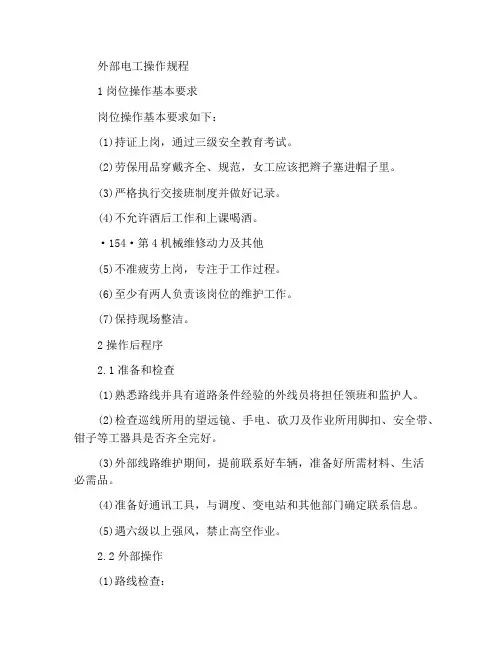

外部电工操作规程1岗位操作基本要求岗位操作基本要求如下：(1)持证上岗，通过三级安全教育考试。
(2)劳保用品穿戴齐全、规范，女工应该把辫子塞进帽子里。
(3)严格执行交接班制度并做好记录。
(4)不允许酒后工作和上课喝酒。
·154·第4机械维修动力及其他(5)不准疲劳上岗，专注于工作过程。
(6)至少有两人负责该岗位的维护工作。
(7)保持现场整洁。
2操作后程序2.1准备和检查(1)熟悉路线并具有道路条件经验的外线员将担任领班和监护人。
(2)检查巡线所用的望远镜、手电、砍刀及作业所用脚扣、安全带、钳子等工器具是否齐全完好。
(3)外部线路维护期间，提前联系好车辆，准备好所需材料、生活必需品。
(4)准备好通讯工具，与调度、变电站和其他部门确定联系信息。
(5)遇六级以上强风，禁止高空作业。
2.2外部操作(1)路线检查：1)巡查应由经验丰富的人员进行。
在夜间、暑天、大雾天进行事故巡线，必须由两人进行。
2)一人巡线严禁上杆子、塔。
3)巡线应由线路外侧进行，大风巡线应沿线上风侧前进，以免发生万一，触及断落的导线。
在事故线路检查期间，线路应始终视为带电，也应认为随时有送电的可能。
4)巡线人员发现电线从地上掉下来或挂在空中，应设法防止行人靠近断线地点8m以内，并迅速报告有关部门，等候处理。
(2)线路检修和维护：1)线路停电检修要执行停电工作制。
停电后，挂在线路开关闸刀操作机构上“有人工作，禁止合闸”的标志牌。
2)工作负责人应承担以下职责：①工作开始前，向员工宣读工作票；②正确地、安全组织工作；③指导员工遵守规则，执行好安全措施。
3)工作负责人应为工作票书面指定的具有实际经验的人员。
4)部分停电和相邻带电线路范围内的工作，应设监护人，工作场地要有一名安全人员，负安全工作。
5)在多路出线的工作地段检修，工作负责人应向维护人员指示带电和断电线路，安全员不准离开现场并做好监护工作，防止误登带电线路的电杆，一般的检修工作应互相之间做好监护。
10kV架空线路基本杆型工作内容（63）简述10kV架空线路基本杆型及消耗量定额工作内容摘要架空线路工程一般也称外线工程。
低压线路为380/220V，高压线路为10KV。
架空线路工程按其施工顺序分为：杆位测量、挖杆坑、装置卡盘及底盘，立杆、横担安装，拉线安装和架线、紧线等。
关键词杆距、杆长、立杆、编号一、10KV以下架空线路的杆型组装(一)、电杆的种类按在线路中的位置和用途电杆可分为：直线杆、跨越杆、耐张杆、转角杆、终端杆、T接杆。
1、直线杆金具包括：混凝土电杆1根、直线横担1付、顶项抱箍1付、U型抱箍1付、瓷横担3付。
2、跨越杆金具包括：混凝土电杆1根、直线横担2付、顶项抱箍2付、拉线抱箍1付、瓷横担6付、双眼板2付、楔型线夹2付、拉线2根、UT 线夹2付、拉线棒2根、拉线环2付、拉线盘2块。
3、耐张杆金具包括：混凝土电杆1根、底盘1块、耐张横担1付、顶项抱箍1付、二合抱箍1付、拉线抱箍2付、瓷横担1付、悬式绝缘子12片、碗头挂板6付、直角挂板6付、球头挂环6付、耐张线夹6付、双眼板4付、楔型线夹4付、拉线4根、UT线夹4付、拉线棒4根、拉线环4付、拉线盘4块。
4、转角杆金具包括：混凝土电杆1根、底盘1块、耐张横担2付、二合抱箍2付、拉线抱箍2付、瓷横担2付、悬式绝缘子12片、碗头挂板6付、直角挂板6付、球头挂环6付、耐张线夹6付、双眼板2付、楔型线夹2付、拉线2根、UT线夹2付、拉线棒2根、拉线环2付、拉线盘2块。
5、变压器终端杆金具包括：混凝土电杆1根、底盘1块、变压器底座1个、耐张横担1付、二合抱箍1付、拉线抱箍1付、U型抱箍6付、瓷横担6付、悬式绝缘子6片、碗头挂板3付、直角挂板3付、球头挂环3付、耐张线夹3付、双眼板1付、楔型线夹1付、拉线1根、UT线夹1付、拉线棒1根、拉线环1付、拉线盘1块、双杆熔断器横担1付、双杆引下线横担1付、双杆避雷器横担1付。
6、T接杆金具包括：耐张横担1付、二合抱箍1付、拉线抱箍1付、悬式绝缘子6片、碗头挂板3付、直角挂板3付、球头挂环3付、耐张线夹3付、双眼板1付、楔型线夹1付、拉线1根、UT线夹1付、拉线棒1根、拉线环1付、拉线盘1块。
电杆撤除施工技术1、运输车辆驾驶人员必须严格执行交通管理方面的有关规定，严禁违章操作；起重人员严格执行起重操作规程，起吊时必须选择良好停车地点，确保安全起吊工作。
（1）运输前要认真了解运输器材的重量，外型尺寸，运输器材不得超载、超高、超宽、超长。
要绑扎牢固，支点平稳，不得客货混装。
（2）装卸工作必须遵守起重机械安全管理规程的有关规定，工作前检查装卸工具和设备情况，不符合标准严禁使用。
（3）起吊前必须了解吊件重量及特性，起吊时检查各部受力情况，无异常情况后方可起吊，在起吊过程中被起吊物下严禁站人。
2、电杆定位：（1）直线杆：顺线路方向位移小于设计档距的5%，垂直线路方向小于50mm；（2）转角杆：位移不应超过50mm；（3）基坑使用底盘时，坑底表面应保持水平。
3、杆基开挖：施工方法：人工开挖(1）本施工项目人口聚居区，挖坑前必须与有关地下管道，电缆等主要单位取得联系，明确地下设施的确实位置，做好防范措施。
组织外来人员施工时，应交待清楚，做出标记，并加强监护。
(2）挖坑前要检查使用工具是否牢固，防止锹、镐掉头伤人。
(3）电杆基础应根据当地的运行经验、地质情况等条件设计。
有条件的可采用岩石做底盘和拉线盘。
(4）一般土质电杆埋高深度不应小于杆高的1/6。
(5）电杆、拉线基础与堤坝基础间距离，不应小于电杆基础埋设深度的2倍。
电杆、拉线基础与沟渠边沿距离不应小于1m，小于1m时应有保护基础的措施。
(6）挖坑深达到1.5米时要及时清理坑口浮土防止土石回落坑内伤人。
(7）人口密集和交通要道旁要防止行人掉入坑内，坑的四周安装围栏，设警示牌，夜间挂红灯、挡板等。
(8）坑内积水要有排水措施。
4、杆塔拆迁施工方法：使用吊车组立（12T或15T）。
（1）撤杆要设立专人统一指挥，工作人员要明确分工、密切配合、服从指挥。
在居民区和交通道路上立、撤电杆时，应设专人看守。
使用吊车立、撤电杆时，钢丝绳应套在电杆合适的位置，以防止电杆突然倾倒；(2)撤杆工作中，拆除杆上导线时，应先检查杆根，做好防止倒杆措施，先以吊钩将电杆吊住或用叉杆叉住；将杆上所有连接处断开，并在杆头部栓上拉绳，然后将杆根土挖出，如有卡盘，挖到露出卡盘为止，起吊受力后，要对个受力点进行检查，无问题后，缓慢起吊，逐渐拔出电杆，控制手绳掌握杆头方向，然后将撤除的电杆落放到合适位置。
放紧线工作及安全注意事项一、放线1.放线前先调查通道所跨越的电力线、通讯线、房屋、公路、河流、山谷、悬崖等，便于下步工作的进行。
2、展放前根据地形情况、导地线的长度、耐张段长度合理布线，以求接头最少，余线少。
3、在放线过程中要注意保护导地线不受损伤，防止导地线产生磨伤、断股、金钩及灯笼箍等。
注意导地线原有断头位置和制造厂在线上设有标志的地方，查明原因妥善处理。
4、领线人员由技工担任，对准方向应注意线间不要交叉，并与放线人员保持通讯畅通，控制拉线前进速度，下坡时不得猛冲。
拉线人员要分开，并走在一条直线上，人与人之间的距离以使导线不拖地为宜，沿途应设人减挂。
5、放线滑车在使用前应进行外观检查，带有开门装置的滑车，无关门保险的严禁使用。
6、采取机械牵引放线时，牵引绳之间用Ф4小钢丝绳在牵引绳的活头套上绕成绳箍连接，绳箍至少绕4圈。
牵引绳与导线用蛇皮套连接，蛇皮套夹持导线不少于导线直径的30倍；蛇皮套尾部用12#铁丝绑扎，绑扎长度视导线截面而定，一般不少于20圈。
7、放紧线时均应设专人统一指挥、统一信号，并分段设专人持旗看守，及时传递信号。
8、交叉跨越各种线路、公路、河流等放线时应先取得主管部门同意，做好安全措施，如搭好可靠的跨越架，在路口设专人持信号旗看守，必要时设置围栏，重要交通要道，应取得交通部门配合，防止误伤行人，防止车辆挂住导线造成倒杆断线伤人。
二、紧线1、进行放线和紧线时，应使用滑车，滑车直径应大于导线直径的10倍以上，滑轮应转动灵活，轮沟光滑。
导线在展放过程中，不应有磨伤、断股、扭弯等现象。
不得将导线直接放在瓷瓶、横担上拖、引，以免卡伤导线和慈釉。
2、紧线器与导线规格相对应，在紧线过程中除紧线杆外，其他杆上禁止有人做其他工作。
紧线前，应对紧线器检查，紧线过程中应做好二道防线（防止紧线器失灵跑线）。
3、紧线前应检查拉线、拉桩及杆根，如不能使用时，应加临时拉绳加固。
4、紧线时，应检查导线有无障碍物挂住，检查接线管或接头以及滑轮、横担、树枝、房屋等有无卡住现象。
220kv架空线路耐张杆塔横担安装临时一根加强拉线的报告XX线路耐张杆塔横担安装临时一根加强拉线的报告如下：临时进行拉线是电力线路施工作业中常见的一种修复电路措施。
《电力安全工作规程》第X要求紧线、撤线前，应检查拉线、桩锚及杆塔。
必要时，应加固桩锚或加设临时拉绳。
临时拉线主要作用是平衡导线单边挂线后架空线的张力，使耐张杆在紧线时保持平衡和稳定。
但是有利有弊，它一定存在一些安全隐患。
随着宜宾电网的快速发展，许多输电线路、城市配网和农村配电线路都在进行基建、大修、技改施工，不可避免地要进行电力线路架设、更换架空线及老旧杆塔更换作业，此时，如果部分现场安全技术人员安全管理松懈，施工班组对设置临时拉线安全技术措施认识不够，在紧线、撤线及耐张杆塔更换时存在不打临时拉线或临时拉线设置不正确的现象。
就会埋下许多安全隐患，可能会发生倒杆、断线事故，严重时还会造成人身伤亡事故。
线路临时拉线更换运行中线路杆塔拉线前，需要在即将更换的永久拉线相同方位装设临时拉线。
临时拉线可固定在原拉线棒上，但必须对原拉线棒进行开挖检查，开挖深度不小于300mm，拉线棒锈蚀程度应小于4mm方可利用。
若不利用原拉线棒，需利用地锚或铁桩固定临时拉线，钢丝绳与地面夹角不大于原拉线与地面夹角，且不宜大于45°。
更换拉线棒前，需要在更换拉线棒的方向利用地锚或铁桩装设临时拉线，临时拉线与地面夹角不大于原拉线与地面夹角。
杆塔新建组立前，需要用临时铁桩固定绞磨、导向滑车、压线滑车、牵引滑车组;在杆塔永久拉线组装前，需使用临时拉线固定杆塔。
线路导地线更换及展放前，为了保护杆塔导、地线横担和杆塔本体不因受力不平衡而变形，需要在杆塔导、地线松弛侧使用临时拉线固定杆塔。
每根架空线必须在紧线的反方向延长线上加装一根临时拉线。
XX线路耐张杆塔横担安装临时一根加强拉线应装设在杆塔导、地线横担和杆塔本体受力处，在不影响挂线的情况下，固定位置离挂线点越近越好，一般离导线挂线点为20cm～30 cm。
＜电力安全工作规程（电力线路部分）＞有关条款安全措施一、贯彻“4.2.5”条：“在操作柱上断路器(开关)时，应有防止断路器(开关)爆炸时伤人的措施”，可采取的措施：1. 了解断路器（开关）是否按期进行了预防性试验。
2. 操作前通过看、听、闻等方式，观察断路器(开关)是否有异常。
3．提前观察断路器（开关）安装处的地形，选择好紧急撤离路线。
4．除操作人、监护人外，其余人员应远离操作点，操作人、监护人应尽量利用杆身掩护自己，防止开关爆炸时残片飞落伤人。
5．严格执行劳动保护规定，穿棉质衣服，戴安全帽，必要时穿防护服、戴面罩及护目镜。
6．将所带负荷减至最低，尽量采用地面站立方式操作，减少登杆操作的次数。
二、贯彻“4.4.3”条：“砍剪山坡树木应做好防止树木向下弹跳接近导线的措施”，可采取的措施：1．砍剪树木前先观察地形，确定倒树方向。
2．砍剪树木前，在树木合适位置牢固绑上牵引绳，由专人指挥，组织足够人员控制树木断落方向，缓慢放倒树木。
3．不宜将树木一次性全部砍断，留 5-10%待放倒树后再断开，防止树根部弹跳。
4．砍剪可能倒伏到导线上的树木时，宜采取分段截断的方法，必要时将该线路停电。
三、贯彻“5.2.3”条：“在交叉档内松紧、降低或架设导、地线的工作，只有停电检修线路在带电线路下面时才可进行，应采取防止导、地线产生跳动或过牵引而与带电导线接近至表 5－2 安全距离以内的措施”，可采取的措施：1．勘察和制定施工方案时，应校核施工线路与被穿越线路的交叉距离，考虑施工中导线的跳跃后，应满足表5-2规定的安全距离，否则，被穿越线路应停电并予接地(对配电线路与 66~500kV 线路安全距离不能满足要求时，应采取调整路径等方式进行)。
2．在线路上拔地段穿越带电线路时，先验算导线在自由状态下与带电线路的距离，在考虑施工中导线的跳跃后，应满足表 A 规定的安全距离，并采取以下措施：1）牵引导线时，应在被穿越线路的下方埋设桩锚，将导线压放到桩锚上的滑轮内。
