楼盖结构

楼盖的分类
（一）混凝土楼盖按施工方法可分为现浇整体式，装配式和装配整体三种类型。

1.现浇整体楼盖具有整体刚性好，抗震性能强，防水性能好及适用于特殊布局的
楼盖等优点，因而被广泛应用于多层工业厂房。

平面布置复杂的楼面，公共建
筑的门厅部分、有震动荷载作用的楼面、高层建筑楼面及有抗震要求的楼面。

现浇整体式楼盖的缺点是模板用料多、施工湿作业量大、速度慢。

但随着施工
技术的不断革新与重复使用工具式钢模板的推广现浇结构的应用将会逐渐增多。

2.装配式楼盖：
装配式楼盖由预制梁、板组成，具有施工速度快。

便于工业化生产和机械化施
工，节约劳动均较差，楼面开孔困难，因此，其应用范围受到较大限制。

3.装配整体式楼盖：
装配整体式楼盖，即将各项预制构件（包括梁和板）在吊装就位后，通过一定
的措施使之成为整体。

目前常用的整体措施有：板面作配筋现浇层，叠合梁以
及各种焊接连接等。

装配整体式楼盖集现浇与配式楼盖的优点与一体，与现浇
式楼盖相比，可减少支模和混凝土施工湿作业量；与装配式楼盖相比，其整体
刚度及抗震性能均大大提高，故对于某些荷载较大的多层工业厂房、高层建筑
以及有抗震设防要求的建筑，可采用这种结构形式。

但是这种楼盖要进行混凝
土浇灌，且往往增加焊接工作量，影响施工进度。

请列举按结构形式分类的楼盖类型并简单解
释其特点
一、独立式楼房：独栋、多层（高层）建筑，建筑面积相对较小。

二、低层联排别墅：两层或三层的住宅式建筑，紧邻相连，多为小别墅或联排别墅形态。

三、高层联排别墅：与低层联排别墅相似，但建筑层数更高，多为居民社区中的别墅建筑。

四、复式楼：两层或以上，屋顶搭建为复式结构，具有更高的空间利用率。

五、跃层楼：两栋单体建筑组成，通过桥梁进行连接，建筑多为商业、办公场所。

六、上下双层式建筑：建筑分为上下两层，多用于商业、办公场所，有较高的空间利用率。

七、阁楼楼房：属于改建型建筑，将原有屋顶进行改造扩建，利用阁楼部分增加建筑面积。

八、公寓式楼房：多层楼房，内部空间设计为多个单元组成的公寓式住宅，常用于大型居住社区中。

九、商务办公楼：多层楼房，主要用于商务、办公行业，建筑多为钢铁混凝土结构，具有较高的承载能力和空间利用率。

以上是一些按结构形式分类的楼盖类型和特点。

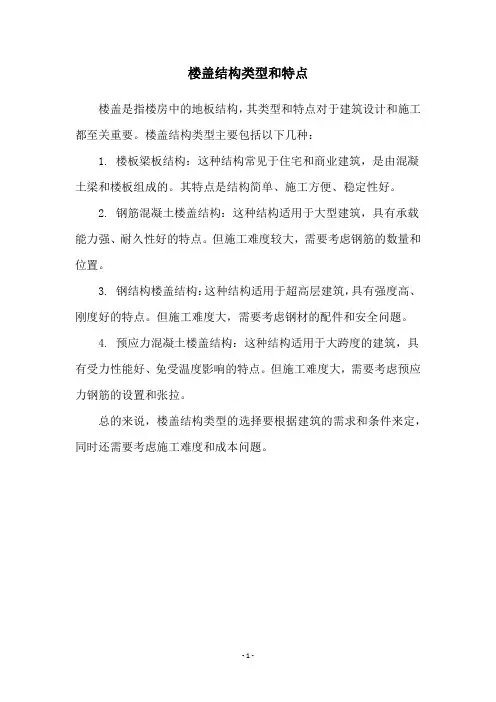

楼盖结构类型和特点
楼盖是指楼房中的地板结构，其类型和特点对于建筑设计和施工都至关重要。

楼盖结构类型主要包括以下几种：
1. 楼板梁板结构：这种结构常见于住宅和商业建筑，是由混凝土梁和楼板组成的。

其特点是结构简单、施工方便、稳定性好。

2. 钢筋混凝土楼盖结构：这种结构适用于大型建筑，具有承载能力强、耐久性好的特点。

但施工难度较大，需要考虑钢筋的数量和位置。

3. 钢结构楼盖结构：这种结构适用于超高层建筑，具有强度高、刚度好的特点。

但施工难度大，需要考虑钢材的配件和安全问题。

4. 预应力混凝土楼盖结构：这种结构适用于大跨度的建筑，具有受力性能好、免受温度影响的特点。

但施工难度大，需要考虑预应力钢筋的设置和张拉。

总的来说，楼盖结构类型的选择要根据建筑的需求和条件来定，同时还需要考虑施工难度和成本问题。

- 1 -。

（1）楼盖结构体系。

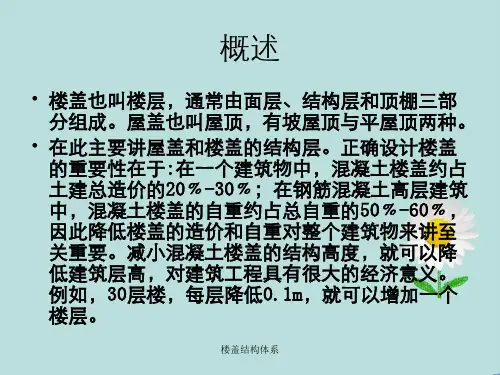

楼盖是房屋⽔平⽅向的承重构件，主要由⾯层、承重层和顶棚三部分组成。

（2）梁的分类与构造及受⼒特征。

梁是⼀种受弯构件。

粱按构成材料分，可分为⽊梁、钢梁、钢筋混凝⼟梁等。

梁按断⾯外形尺⼨分，可分为矩形梁、⼯字梁、T形梁、⼯字薄腹梁等。

梁按受⼒状态分，可分为简⽀梁、连续梁、悬臂梁等。

当梁的两端搁置在墙或柱上，受墙、柱嵌固作⽤很⼩时，可看成⼀端同定铰接，另⼀端可平动的简⽀梁。

当跨度太⼤采⽤简⽀梁不能满⾜经济要求时，在两端⽀座之间增设若⼲个中间⽀座，为连续梁。

⼀端固定在墙体，另⼀端⽆⽀承⽽悬挑出墙外的梁叫悬臂梁。

（3）现浇板的分类、构造及受⼒特征。

现浇板按受⼒可分为简⽀板、连续板、悬臂板。

现浇板按长宽⽐和受⽀承条件影响，⼜可分为单向板和双向板。

荷载向两边⽀承传递的板为单向板，向四边⽀承传递的板为双向板。

楼盖结构体系楼层作为沿竖向分隔的空间，楼盖必须具有传递竖向荷载的基本功能。

因此，在高层建筑中，常将楼盖结构体系称为抗重力体系，对应上文提到的抗侧力体系。

高层建筑中的楼盖结构不仅要承受该楼层的竖向荷载（如静载或活载），还要作为平面内刚度无穷大的构件协调抗侧力构件的变形，使楼层平面成为一个刚性平面运动。

即平面内各点的运动与平面形心的平动和转动呈线性关系。

换句话说，如果楼板因为功能需要开大洞，或者楼盖在平面内的刚度无法达到无穷大，则该楼层的抗侧力构件（如框架柱、剪力墙）的水平位移将不协调，这在采用有限元计算时需要特别注意。

为此，在高层建筑中，楼盖的设计不仅要能承受竖向力的传递，还要能承受水平力的传递。

高层建筑中常见的楼盖与多层结构相似，一般为现浇钢筋混凝土梁板式楼盖、密肋楼盖、装配整体式楼盖、预应力楼盖、平板式楼盖、压型钢板混凝土组合楼盖等。

现浇梁板式楼盖梁板式楼盖又称肋梁式楼盖。

竖向力通过板传递给周边的梁，继而传递给框架柱或剪力墙，再传递至基础。

因为有梁的约束作用，楼板可以相对较薄。

对于双向板，最小结构厚度可以是支撑梁短边跨度的1/60，但一般为1/45；对于单向板，一般可以做到1/30-1/45。

考虑到平面内刚度无穷大及楼板的裂缝控制要求，同时考虑到施工可操作性和楼板的收缩与温度变形等因素，高层建筑的楼板厚度一般不小于100mm，（卫生间等特殊小板区间除外）。

在保证上述功能要求的前提下，楼板越薄越经济。

这是因为楼板重量是高层建筑重量的主要构成之一。

楼板越重，地震作用越大，对结构的抗侧力要求和基础承载力要求越大。

同时，楼层的有效净空高度也是设计追求的重要指标，有效减小楼板厚度可以有效增加楼层净空高度或增加建筑面积。

高层建筑中，框架梁对于传递水平荷载和竖向荷载产生的弯矩和剪力具有重要的作用，因此对于框架结构体系、框架-剪力墙结构和框架-筒体结构等，必须设置沿主要受力方向的框架梁。

钢筋混凝土框架梁的高度一般为跨度的1/10-1/15，如有特殊要求，也可以做到跨度的1/18。

一、实训目的通过本次实训，了解和掌握楼盖结构形式的基本概念、特点、适用范围和施工方法，提高对建筑结构设计的认识和理解，为今后从事相关工作奠定基础。

二、实训内容1. 楼盖结构形式概述楼盖是建筑物的水平承重构件，其主要作用是承受楼面荷载，并将荷载传递至柱子或墙体。

根据楼盖的结构形式，可分为以下几种：（1）单向板肋梁楼盖：由板、次梁和主梁组成，适用于跨度较小的楼盖。

（2）双向板肋梁楼盖：由板、次梁和主梁组成，适用于跨度较大的楼盖。

（3）井式肋梁楼盖：由板、次梁和主梁组成，适用于不规则平面楼盖。

（4）密肋楼盖：由密肋板和次梁组成，适用于大跨度、大空间建筑。

（5）无梁楼盖：由板直接支承在柱子上，适用于大跨度、大空间建筑。

2. 楼盖结构形式的特点及适用范围（1）单向板肋梁楼盖：特点：结构简单，施工方便；适用范围：跨度较小的楼盖。

（2）双向板肋梁楼盖：特点：刚度大，整体性好；适用范围：跨度较大的楼盖。

（3）井式肋梁楼盖：特点：适应性强，开洞容易；适用范围：不规则平面楼盖。

（4）密肋楼盖：特点：空间利用率高，自重轻；适用范围：大跨度、大空间建筑。

（5）无梁楼盖：特点：空间开阔，灵活分隔；适用范围：大跨度、大空间建筑。

3. 楼盖结构形式的施工方法（1）单向板肋梁楼盖施工：先浇筑主梁，然后浇筑次梁和板，最后进行模板拆除和养护。

（2）双向板肋梁楼盖施工：先浇筑主梁，然后浇筑次梁和板，最后进行模板拆除和养护。

（3）井式肋梁楼盖施工：先浇筑主梁，然后浇筑次梁和板，最后进行模板拆除和养护。

（4）密肋楼盖施工：先浇筑密肋板，然后浇筑次梁，最后进行模板拆除和养护。

（5）无梁楼盖施工：先浇筑板，然后进行模板拆除和养护。

三、实训过程1. 实训准备：查阅相关资料，了解楼盖结构形式的基本概念、特点、适用范围和施工方法。

2. 实训实施：根据实训要求，选择一种楼盖结构形式进行模拟施工。

3. 实训总结：分析实训过程中遇到的问题，总结经验和教训。

楼盖的结构布置及构件截面楼盖结构布置及构件截面楼盖是指建筑物中从一层地面板到下一层地面板之间的结构，分为楼板、梁、柱和墙等构件。

一、楼板楼板是建筑物的水平承重结构，支撑各个房间内部重量和外部荷载。

1.结构形式楼板的结构形式主要有预制板、钢筋混凝土板、装配式板、二次构造板等，其中钢筋混凝土板是目前使用最广泛的楼板。

2.截面形式楼板的截面形式主要有矩形、斜板、T型、梯形等，其中矩形截面的使用最广泛。

3.加强措施为提高楼板的承载能力与抗震能力，可采取设置加筋梁、预应力、轻质化等加强措施。

二、梁梁是楼盖的承重构件，用于承载楼板的自重和荷载并将其传递到柱上。

1.结构形式梁的结构形式主要有矩形、T型、I型、双T型、双I型等，其中矩形截面的使用最广泛。

2.截面形式梁的截面形式主要有矩形、T型、I型、箱形等，其中矩形和T型截面的使用最广泛。

3.加强措施为提高梁的承载能力与抗震能力，可采取设置贴片钢板、构造预应力、高强度混凝土等加强措施。

三、柱柱是楼盖的立体支撑结构，用于承受来自楼板的垂直荷载和抵抗水平荷载。

1.结构形式柱的结构形式主要有矩形、圆形、多边形等，其中圆形截面用于高层建筑中的抗震设计。

2.截面形式柱的截面形式主要有矩形、T型、圆形、多边形等，其中圆形截面的使用最广泛。

3.加强措施为提高柱的抗震能力，可采取设置加强钢筋、构造预应力、高强度混凝土等加强措施。

四、墙墙是承受垂直荷载和抵抗水平荷载的竖向结构，可分为外墙和内墙。

1.结构形式墙的结构形式主要有实心墙、空心墙、加筋墙等，其中实心墙用于承受大荷载和抗震。

2.截面形式墙的截面形式主要有矩形、圆形、不规则形等，其中矩形截面的使用最广泛。

3.加强措施为提高墙的抗震能力，可采取设置加筋、增加层数、加大墙体厚度等加强措施。

总之，楼盖的结构布置及构件截面设计对于建筑物的抗震设计和安全性具有重要意义。

在实际应用中，需结合具体建筑物的设计要求和实际情况，选取合适的结构形式和加强措施，以确保建筑物在设计寿命内的安全和稳定性。
