烟台冰轮lg20bl螺杆式制冷压缩机组说明书摘录

目录第一章总体介绍一、螺杆式制冷压缩机结构简介 2二、螺杆式制冷压缩机压缩原理 2三、压缩机技术参数 3四、压缩机的油分离系统 3五、压缩机的润滑油系统 4六、压缩机的油冷却方式 4七、容积比和能量调节 6八、经济器 8九、机组流程图及技术参数表 11 第二章安装一、基础 29二、机组安装 29三、管路连接 29四、电机与压缩机的找正 30五、机组排污与检漏 33六、冷冻机油的加入 33七、抽真空 34八、制冷剂的加入 34 第三章操作、维护和保养一、操作 35二、设备检修 37三、长期停车的保养 40四、故障指南 40五、压缩机的检修 42第一章 总体介绍一、螺杆式制冷压缩机结构简介本手册适用于我公司的螺杆III 、II 型机，其所列的螺杆式制冷压缩机系一种开启式双螺杆压缩机。

一对相互啮合的按一定传动比反向旋转的螺旋形转子，水平且平行配置于机体部，具有凸齿的转子为阳转子，通常它与原动机连接，功率由此输入。

具有凹齿的转子称为阴转子。

在阴、阳转子的两端（吸气端和排气端）各有一只滚柱轴承承受径向力量，在两转子的排气端各有一只四点轴承，该轴承承受轴向推力。

位于阳转子吸气端轴颈尾部的平衡活塞起平衡轴向力减少四点轴承的负荷的作用。

在阴、阳转子的下部，装有一个由油缸油活塞带动的能量调节滑阀，由电磁（或手动）换向阀控制，可以在15%~100%围实现制冷量的无级调节，并能保证压缩机处于低位启动，以达到小的启动扭矩，滑阀的工作位置可通过能量传感机构转换为能量百分数，并且在机组的控制盘上显示出来。

为了使螺杆压缩机运行时其外压比等于或接近机器的压比，使机器耗功最小，压缩机部设置了容积比调节滑阀，由电磁（或手动）换向阀控制油缸油的流动推动油活塞从而带动容积比滑阀移动，其工作位置通过容积比测定机构转换为压力比值在机组的控制盘上显示出来。

螺杆式压缩机的结构见下图和本书后所附的压缩机剖面图。

螺杆式压缩机三维结构图二、螺杆式制冷压缩机压缩原理螺杆式制冷压缩属于容积式制冷压缩机，它利用一对相互啮合的阴阳转子在机体作回转运动，周期性地改变转子每对齿槽间的容积来完成吸气、压缩、排气过程。

LG系列螺杆式制冷压缩机组设备操作规程1.引言2.设备检查2.1在操作之前，应先检查设备外观是否完好，是否有明显的损坏或松动。

2.2检查设备的电源线是否插好，接地是否良好。

2.3检查设备周围的通风是否畅通，确保设备能够正常散热。

3.设备启动3.1打开设备的主电源开关，并确保电压稳定。

3.2在启动之前，检查设备的冷却水和润滑油是否充足。

3.3打开油箱阀门，使润滑油从油箱进入润滑系统。

3.4启动冷却水泵，保证冷却水流通。

4.运行状态监测4.1在设备启动后，应定时监测设备的运行状态，包括温度、压力和润滑油的流量。

4.2如发现异常情况（如温度过高、压力异常等）应及时停机检查，并解决问题。

4.3定期检查设备的油污情况，定期更换润滑油，保持设备的正常运转。

5.设备停机5.1停机前，应先关闭主电源开关，断开电源。

5.2关闭冷却水泵，停止冷却水的流通。

5.3关闭油箱阀门，停止润滑油的进入。

6.维护保养6.1定期清洗设备的冷却系统，确保冷却效果良好。

6.2定期检查设备的机械部件，如皮带、齿轮等，确保其正常运转。

6.3定期检查设备的电气系统，确保电线连接良好，没有破损或松动。

6.4定期更换润滑油和滤芯，保持设备的正常润滑。

7.安全注意事项7.1在操作设备时，应穿戴好相关的个人防护设备，如安全帽、防护眼镜、防护手套等。

7.2禁止擅自修改设备的内部结构或参数。

7.3禁止在设备运行时进行维修或调试，必须停机后才能进行。

7.5在设备停机后，应及时清理设备周围的杂物和污物，保持设备的清洁和整洁。

以上为LG系列螺杆式制冷压缩机组设备的操作规程，通过按照该规程进行操作，可以保证设备正常运行，避免事故的发生，延长设备的使用寿命，提高工作效率。

深圳市凯德利冷机设备有限公司机组安装操作及维护说明书二零壹伍年肆月版本：A1.00目录1.产品介绍 (3)1.1. 概述 (3)1.2. 压缩机 (3)1.3. 冷凝器和蒸发器 (5)2.机组安装 (5)3.水系统配管 (6)4.电气配线 (8)5.操作方法 (9)5.1. 开机之前检查 (9)5.2. 冷水机启动程序 (9)5.3. 停机程序 (9)5.4. 运转中检查 (9)6.注意事项 (10)7.控制系统 (11)7.1. 电气箱 (11)7.2. 急停按钮 (11)8.机组运行 (12)8.1. PLC控制系统简介 (12)8.2. 起始界面 (12)8.3. 运行主界面 (13)8.4. 报警画面 (15)8.5. 温度曲线 (15)8.6. 参数画面 (16)9.故障排除 (17)10.保养准则 (20)11.电路图 (22)11.1. 主电路图 (22)11.2. 控制电路图 (23)1.产品介绍1.1.概述水冷冷水机组的应用非常广泛。

除了用在中央空调系统中作为冷源之外，它还有其它各种各样的用途。

例如：•注塑机中模具的冷却和降温；•电镀工业中电镀溶液的冷却；•机床中刀具的冷却；•电火花机、线切割机加工过程中的冷却；•游泳池池水的降温；•冰蓄冷；……水冷螺杆冷水机组是采用螺杆式压缩机为动力源，以制冷剂为传热介质，并制取低温冷水的机组。

它具有单台机组制冷量范围宽广、能效比高、节能经济、体积紧凑、运动部件少、运转平稳、寿命长的特点。

水冷螺杆冷水机组有以下特点：•采用专利设计的压缩机吐出温度控制，使系统运转稳定，不液压缩，彻底解决业界共有的液压缩问题。

•计算机选型，各部件优化配置，机组运行节能经济，高能效比设计，使客户投资在最短时间内得到回报。

•采用膨胀阀作为节流装置，可即时根据负载变化精确调控冷媒流量。

•采用知名品牌双螺杆压缩机，运行高效可靠，可进行无段和四段容量控制，具有良好的IPLV表现。

螺杆式制冷压缩机组使用说明1.概述1.1产品特点、用途及使用条件螺杆式制冷压缩机组的主要特点是：排气温度低，可以在大压力比下单机运行；容积效率高；易损件少，运转周期长，使用安全可靠；振动小，运转平稳；能量可以无级调节等。

其使用条件是：冷凝温度：≤43℃蒸发温度：-40~+5℃排气温度：≤105℃喷油温度：25~65℃喷油压力：高于排气压力0.15~0.3MPa1.2产品型号的组成及其代表意义，型号有大写汉语拼音字母和数字组成：图1螺杆式制冷压缩机组命名方式2.螺杆式制冷压缩机组的组成及工作原理螺杆式制冷压缩机组包括：螺杆式制冷压缩机、气路系统、油路系统和控制系统，这些设备（除启动柜之外）装在同一公共底座上，构成机组。

气路系统包括：吸气截止阀、吸气过滤阀、吸气止回阀、排气止回阀、排气截止阀等。

油路系统包括：高效油分离器、油冷却器、油粗过滤器、油泵、油精过滤器、恒压阀、回油过滤器等。

控制系统包括：启动柜、控制台。

典型螺杆式制冷压缩机组流程图见附图1（液氨冷却）2.1螺杆式制冷压缩机螺杆式制冷压缩机是回转式容积型压缩机，依靠气体进入机体后体积的缩小室气体密度急剧增加而使气态制冷剂压力升高。

螺杆式制冷压缩机的机体内装有两只相互啮合的平行转子-----阳转子和阴转子。

具有凸齿的转子为阳转子，通常它与原动机连接，功率由此输入。

具有凹齿的转子称为阴转子。

当阳转子转动时，两转子的齿部相互插入到对方的齿槽内，随着转子的旋转，插入的长度越来越大，容纳气体槽的容积越来越小，从而达到压缩气体制冷剂的目的。

在阴、阳转子的下部，装有一个由油缸内油活塞带动的能量调节滑阀，由电磁（或手动）换向阀控制，可以在10%--100%范围内实现制冷量的无极调节，并能保证压缩机始终处于低能级启动，以达到较小的启动扭矩，滑阀的工作位置可通过能量传感机构转换为能量百分数，并且在机组的控制盘上显示出来。

为使压缩机正常工作，需要向压缩机内喷油。

向压缩机工作腔喷油，可以起到密封和冷却的作用；轴承、轴封、平衡活塞的工作也需要提供润滑油。

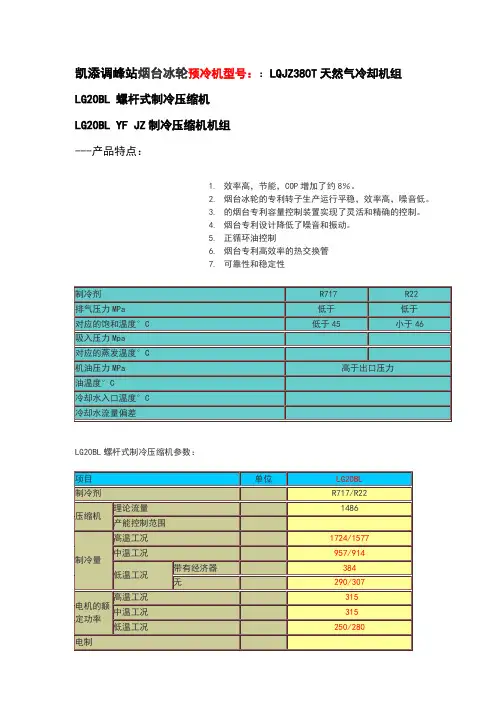

凯添调峰站烟台冰轮预冷机型号：：LQJZ380T天然气冷却机组LG20BL 螺杆式制冷压缩机LG20BL YF JZ制冷压缩机机组---产品特点：1.效率高，节能，COP增加了约8％。

2.烟台冰轮的专利转子生产运行平稳，效率高，噪音低。

3.的烟台专利容量控制装置实现了灵活和精确的控制。

4.烟台专利设计降低了噪音和振动。

5.正循环油控制6.烟台专利高效率的热交换管7.可靠性和稳定性LG20BL螺杆式制冷压缩机参数：1：高温工作条件是指40℃/ 5℃，中间温度是指40°C/-10°C，和低的温度是指40°C/-35℃。

带经济器时，液体出口的温度比补气压力对应的饱和温度高5。

油冷却器的冷却水进口温度为33℃，入口/出口的水的温度差为5℃。

2 （）的数据为制冷剂冷油机组参数。

原理图中液冷油冷却器经济器疑有误，均只有一进一出，怀疑经济器与液冷油冷却器应为一体，参见下图：且回气不应到压缩机出口管道。

经济器的原理及结构(是否就是：烟台冰轮工艺流程图上的液冷油冷却器，即压力容器图纸的油冷却器)配经济器的系统中，从冷凝器或贮液器出来的液体，并不直接送节流阀节流，而是首先进入经济器冷却器中进一步冷却，出来后的液体工质的温度可下降数十度，制冷量将得到提高。

经济器冷却器中液体的冷却，是依靠经辅助节流阀节流后进入经济器中的中压液体工质，它吸收高压液体工质的热量而蒸发，蒸发出来的中压气体被螺杆压缩机的中间补气口吸走（见流程图）。

带经济器的机组特别适合取代双级活塞式机组，在较低蒸发温度下经济运行。

压缩机的油分离系统由于螺杆式制冷压缩机工作时喷入大量的润滑油与制冷剂蒸汽一起排出，所以在压缩机与冷凝器之间设置了高效的卧式油分离器。

油分离器的作用是分离压缩机排气中携带的润滑油，使进入冷凝器的制冷剂纯净，避免润滑油进入冷凝器而降低冷凝器的效率。

油分离器还有贮油器的功能。

本机组采用卧式油分离器，从压缩机排出的高压气体，通过排气管进入油分离器，降低流速，改变方向，向油分的另一端排去。

烟台冰轮L G20B L螺杆式制冷压缩机组说明书摘录-CAL-FENGHAI.-(YICAI)-Company One1凯添调峰站烟台冰轮预冷机型号：：LQJZ380T天然气冷却机组LG20BL 螺杆式制冷压缩机LG20BL YF JZ制冷压缩机机组---产品特点：1.效率高，节能，COP增加了约8％。

2.烟台冰轮的专利转子生产运行平稳，效率高，噪音低。

3.的烟台专利容量控制装置实现了灵活和精确的控制。

4.烟台专利设计降低了噪音和振动。

5.正循环油控制6.烟台专利高效率的热交换管7.可靠性和稳定性制冷剂 R717 R22排气压力MPa 低于低于对应的饱和温度°C 低于45 小于46吸入压力Mpa对应的蒸发温度°C机油压力MPa 高于出口压力油温度°C冷却水入口温度°C冷却水流量偏差LG20BL螺杆式制冷压缩机参数：项目单位LG20BL制冷剂R717/R22压缩机理论流量1486产能控制范围制冷量高温工况1724/1577 中温工况957/914 低温工况带有经济器3841：高温工作条件是指40℃/ 5℃，中间温度是指40°C/-10°C，和低的温度是指40°C/-35℃。

带经济器时，液体出口的温度比补气压力对应的饱和温度高5。

油冷却器的冷却水进口温度为33℃，入口/出口的水的温度差为5℃。

2 （）的数据为制冷剂冷油机组参数。

原理图中液冷油冷却器经济器疑有误，均只有一进一出，怀疑经济器与液冷油冷却器应为一体，参见下图：且回气不应到压缩机出口管道。

经济器的原理及结构(是否就是：烟台冰轮工艺流程图上的液冷油冷却器，即压力容器图纸的油冷却器)配经济器的系统中，从冷凝器或贮液器出来的液体，并不直接送节流阀节流，而是首先进入经济器冷却器中进一步冷却，出来后的液体工质的温度可下降数十度，制冷量将得到提高。

经济器冷却器中液体的冷却，是依靠经辅助节流阀节流后进入经济器中的中压液体工质，它吸收高压液体工质的热量而蒸发，蒸发出来的中压气体被螺杆压缩机的中间补气口吸走（见流程图）。

螺杆式制冷压缩机的操作规程范本一、准备工作1. 确保压缩机工作环境清洁、干燥。

2. 检查电源供应是否正常，确保电压和频率与压缩机要求相符。

3. 检查冷却水系统是否正常运行，确保冷却效果良好。

4. 检查冷凝器和蒸发器是否清洁，无堵塞现象。

二、启动压缩机1. 打开压缩机总电源开关。

2. 按下压缩机面板上的启动按钮，启动压缩机。

3. 观察压缩机启动时的运行状态，确保运转平稳。

4. 检查压缩机压力表和温度表的读数，确保在正常范围内。

三、压缩机运行中的操作1. 定期检查压缩机油位，确保油位在正常范围内。

2. 监测压缩机的运行声音和振动情况，如有异常及时采取措施。

3. 定期检查冷凝器和蒸发器的冷却效果，确保热交换效率良好。

4. 定期清洗压缩机的冷却水系统，防止水垢积聚影响散热效果。

四、停机操作1. 停止压缩机运行前，先将系统内的冷冻水全部排出。

2. 关闭压缩机总电源开关，停止电源供应。

3. 按下压缩机面板上的停止按钮，停止压缩机。

4. 检查压缩机压力表和温度表的读数，确认压力和温度下降到安全范围。

五、安全注意事项1. 操作压缩机前，请先熟悉压缩机的操作手册和安全标识。

2. 操作过程中要注意防止身体部位被夹到或碰伤。

3. 禁止在压缩机周围堆放易燃、易爆物品。

4. 定期检查压缩机的电气设备和接地情况，确保工作安全。

5. 操作结束后，及时清理工作场地，保持整洁。

六、应急措施1. 在压缩机出现异常响声或异常振动时，立即停机检查，并报告相关人员。

2. 发现压缩机漏油或油压过高时，立即停机，并采取相应措施。

3. 发生压缩机过热时，立即停机，并检查冷凝器和蒸发器是否正常运行。

4. 操作过程中，如果出现电气故障或火灾等紧急情况，及时采取逃生和报警措施。

以上为螺杆式制冷压缩机的操作规程范本，操作人员在操作过程中应严格遵守，确保操作安全与顺利进行。

螺杆式制冷压缩机的操作规程范本（二）一、操作规程1.安全操作1.1 操作人员必须熟悉螺杆式制冷压缩机的工作原理、操作步骤、紧急停机程序以及相关安全注意事项。

螺杆式制冷压缩机使用说明一、安装前准备1.在安装之前，请确保螺杆式制冷压缩机的运输和存放环境符合规定，避免机器受到损坏。

2.准备工作人员以及必要的工具和设备。

3.检查螺杆式制冷压缩机的外观是否完好，有无损坏。

同时，确认设备的电源电压和频率与使用环境是否匹配。

二、安装步骤1.将螺杆式制冷压缩机放置在平整的地面上，并确保其底部有足够的空间供空气循环。

2.使用相应的固定装置将螺杆式制冷压缩机固定在地面上，以防止设备在工作过程中出现震动或移动。

3.安装冷却器和管道，确保管道的连接牢固，无泄漏，且符合设计规范。

4.检查电气系统的连接，确保电源连接正确，电线绝缘良好。

5.安装好其他辅助设备，如控制系统、温度传感器等。

三、使用注意事项1.在启动之前，仔细检查所有安装步骤，确保各部件连接牢固，无松动。

2.注意螺杆式制冷压缩机的噪音和振动，如发现异常，应立即停机检查。

3.定期检查螺杆式制冷压缩机的润滑油是否充足，并根据实际情况添加或更换油品。

4.注意螺杆式制冷压缩机的运行温度和压力范围，不得超过其设计参数。

5.定期清洗螺杆式制冷压缩机的冷却器和换热器，以保证其散热效果。

6.防止螺杆式制冷压缩机因电流过载或短路而损坏，应使用配备过载保护装置的电源。

四、维护保养1.保持螺杆式制冷压缩机周围的清洁，防止灰尘和异物进入设备内部。

2.定期检查和更换过滤网和气阀，以保证设备的正常工作。

3.定期检查和调节螺杆式制冷压缩机的工作参数，如压力、温度等。

4.定期清洗和更换螺杆式制冷压缩机的冷却液，保证其冷却效果良好。

5.定期检查螺杆式制冷压缩机的润滑油，确保其充足和清洁。

总结：螺杆式制冷压缩机是一种可靠高效的制冷设备，正确的安装和使用方法对设备的性能有重要影响。

在使用过程中，务必注意安全，并根据实际情况进行维护保养。

只有正确操作和及时维护，才能保证螺杆式制冷压缩机的长期稳定运行。

武汉新世界制冷工业有限公司WUHAN NEW WORLD REFRIGERAT IONINDUST RIAL CORPORAT ION LT D.武汉冷冻机厂WUHAN REFRIGERAT OR WORKSⅡ型系列螺杆制冷机组使用维护手册《机械部分》- 1 -目录一、概要说明.................................................................................. - 4 -二、工作原理.................................................................................. - 5 -1．吸气过程.................................................................................................................... - 5 - 2．压缩过程.................................................................................................................... - 5 - 3．排气过程.................................................................................................................... - 5 - 三、主要技术参数.......................................................................... - 7 -四、压缩机组说明.......................................................................... - 7 -五、辅助设备.................................................................................. - 9 -3．油过滤器.................................................................................................................. - 10 - 4．油泵 ......................................................................................................................... - 10 - 5．油压调节阀.............................................................................................................. - 10 - 6．吸气过滤器.............................................................................................................. - 11 - 7．止逆阀 ..................................................................................................................... - 12 - 六、制冷量调节装置.................................................................... - 13 -七、内容积比调节........................................................................ - 14 -八、联轴器.................................................................................... - 16 -九、电控装置................................................................................ - 18 -十、螺杆式制冷压缩机组的安装................................................ - 19 -1．基础 ......................................................................................................................... - 19 - 2．机组的安装.............................................................................................................. - 19 - 3．管路连接.................................................................................................................. - 19 - 4．电机与压缩机的找正.............................................................................................. - 20 - 5．系统排污、检漏...................................................................................................... - 20 - 6．冷冻机油的加人...................................................................................................... - 20 - 7．系统抽真空.............................................................................................................. - 21 -- 2 -8．制冷剂的加人.......................................................................................................... - 21 - 十一、螺杆式制冷压缩机的操作................................................ - 22 -1．操作条件.................................................................................................................. - 22 - 2．启动前的准备.......................................................................................................... - 22 - 3．第一次启动.............................................................................................................. - 23 - 5．正常停车.................................................................................................................. - 24 - 6．长期停车.................................................................................................................. - 24 - 7．自动停车.................................................................................................................. - 24 -十二、LG10AF 30DGZ型压缩机组的操作 ...................................... - 24 -1．正常开车.................................................................................................................. - 24 - 2．正常停车.................................................................................................................. - 25 - 3．紧急停车.................................................................................................................. - 25 - 十三、螺杆式制冷压缩机组故障分析和处理方法.................... - 25 -十四、螺杆式式制冷压缩机组的检修........................................ - 30 -1．检修期限.................................................................................................................. - 30 - 3．压缩机的检修.......................................................................................................... - 31 -- 3 -一、概要说明喷油螺杆式制冷压缩机属容积式制冷压缩机。

凯添调峰站烟台冰轮预冷机型号：：LQJZ380T天然气冷却机组LG20BL 螺杆式制冷压缩机LG20BL YF JZ制冷压缩机机组---产品特点：1.效率高，节能，COP增加了约8％。

2.烟台冰轮的专利转子生产运行平稳，效率高，噪音低。

3.的烟台专利容量控制装置实现了灵活和精确的控制。

4.烟台专利设计降低了噪音和振动。

5.正循环油控制6.烟台专利高效率的热交换管7.可靠性和稳定性制冷剂R717 R22排气压力MPa 低于低于对应的饱和温度°C 低于45 小于46吸入压力Mpa对应的蒸发温度°C机油压力MPa 高于出口压力油温度°C冷却水入口温度°C冷却水流量偏差LG20BL螺杆式制冷压缩机参数：项目单位LG20BL制冷剂R717/R22压缩机理论流量1486产能控制范围制冷量高温工况1724/1577 中温工况957/914低温工况带有经济器384无290/307电机的额定功率高温工况315中温工况315低温工况250/280电制1：高温工作条件是指40℃/ 5℃，中间温度是指40°C/-10°C，和低的温度是指40°C/-35℃。

带经济器时，液体出口的温度比补气压力对应的饱和温度高5。

油冷却器的冷却水进口温度为33℃，入口/出口的水的温度差为5℃。

2 （）的数据为制冷剂冷油机组参数。

原理图中液冷油冷却器经济器疑有误，均只有一进一出，怀疑经济器与液冷油冷却器应为一体，参见下图：且回气不应到压缩机出口管道。

经济器的原理及结构(是否就是：烟台冰轮工艺流程图上的液冷油冷却器，即压力容器图纸的油冷却器)配经济器的系统中，从冷凝器或贮液器出来的液体，并不直接送节流阀节流，而是首先进入经济器冷却器中进一步冷却，出来后的液体工质的温度可下降数十度，制冷量将得到提高。

经济器冷却器中液体的冷却，是依靠经辅助节流阀节流后进入经济器中的中压液体工质，它吸收高压液体工质的热量而蒸发，蒸发出来的中压气体被螺杆压缩机的中间补气口吸走（见流程图）。

螺杆式制冷压缩机组1概述本说明书详细介绍了大连冷冻机股份有限公司生产的螺杆式制冷压缩机组的结构特征、性能参数、操作方法和维修保养并对其变型产品—油冷为液氨冷却的螺杆式制冷压缩机组和带经济器的螺杆式制冷压缩机组作了说明以指导用户及专业制冷技术人员正确地使用。

11产品特点、用途及使用条件螺杆式制冷压缩机的主要特点是排气温度低可以在大压力比下单级运行容积效率较高易损件少运转周期长使用安全可靠振动小运转平稳能量可以无级调节等。

螺杆式制冷压缩机组广泛应用于石油、化工、煤炭、纺织、医药、水产、商业、食品、造船、国防和科研等需要人工制冷的各个方面。

其使用条件是冷凝温度≤43℃蒸发温度-405℃排气温度≤105℃喷油温度2565℃喷油压力高于排气压力0.150.3MPa 12产品型号的组成及其代表意义型号由大写汉语拼音字母和数字组成GL2 ZJJ 液氨或液氟冷却水冷省略开启式螺杆制冷压缩机转子名义直径用数字表示单位cm 制冷剂代号F—R22氨不表示制冷压缩机组代号带经济器压缩机组不带时省略1螺杆式制冷压缩机组2螺杆式制冷压缩机组的组成及工作原理螺杆式制冷压缩机组包括螺杆式制冷压缩机、气路系统、油路系统和控制系统这些设备除启动柜之外装在同一公共底座上构成机组。

气路系统包括吸气截止阀、吸气过滤器、吸气止回阀、排气止回阀、排气截止阀等。

油路系统包括高效油分离器、油冷却器、油粗过滤器、油泵、油精过滤器、回油过滤器等。

控制系统包括启动柜、控制台。

典型螺杆式制冷压缩机组流程见图1。

图1螺杆式制冷压缩机组流程图21 螺杆式制冷压缩机螺杆式制冷压缩机是回转式容积型压缩机依靠气体进入机器后体积的缩小使气体密度急剧增加而使气态制冷剂压力升高。

螺杆式制冷压缩机的机体内装有两只互相啮合的平行转子——阳转子和阴转子。

当两转子转动时两转子的齿部相互插入到对方的齿槽内随着转子的旋转插入的长度越来越大容纳气体槽的容积越来越小从而达到压缩气体制冷剂的目的。

对不起，无法提供冰轮双螺杆压缩机说明书，建议查阅更详细的资料或者联系冰轮服务部门以获取更具体的信息。

然而，我可以向您介绍螺杆式空气压缩机的一般工作原理、特点和常见的维护保养事项。

螺杆式空气压缩机是一种旋转式压缩机，其工作原理是基于“转子啮合理论”，具有可靠、高效、低耗、低噪音等优点。

特点包括：
1. 结构简单：相比传统的活塞式压缩机，结构更为简单，体积更小，重量更轻，零件更少，故障率更低。

2. 高效节能：螺杆式空气压缩机采用先进的热力循环原理，能效更高，更能满足现代企业的节能需求。

3. 维护成本低：螺杆式压缩机采用先进的滑片技术，具有良好的耐磨性和密封性，延长了部件的使用寿命，减少了维修成本。

对于常见的维护保养事项，这里列举几个：
1. 每日检查：每天检查压缩机的油位、声音、温度、压力等是否正常，保证设备的正常运行。

2. 定期保养：按照规定的时间进行更换机油和滤清器等保养工作，保持设备内部清洁，延长设备使用寿命。

3. 异常处理：如果发生故障或异常声音，应及时停机并联系专业人员进行维修，避免设备继续运行造成更严重的损坏。

4. 环境清洁：保持设备周围的清洁，避免尘土或其他杂物进入压缩机内部，影响设备的正常运行。

5. 安全管理：遵守安全操作规范，避免因操作不当导致的设备损坏和人员伤害。

总之，正确的使用和维护双螺杆压缩机对于保证其稳定运行和延长使用寿命至关重要。

建议联系冰轮服务部门获取更详细的信息和指导，以确保您的设备得到最佳的维护和保养。

此外，定期的维修和保养记录是重要的文档资料，有助于您了解设备的运行状况和维护历史，为以后的维修和保养提供参考。

LG系列螺杆式制冷压缩机组设备操作规程一、设备概述LG系列螺杆式制冷压缩机组是一种高效、可靠的制冷设备，广泛应用于中央空调、大型商场、工厂、办公楼等场所。

该设备通过压缩机将低温低压气体压缩成高温高压气体，然后通过热交换器将热量散发出去，从而实现制冷效果。

二、设备操作准备1.检查设备供电情况，确保电源稳定。

2.检查设备冷却水的供水和排水情况，确保正常运行。

3.检查设备防护装置是否完好，如过流保护装置、过载保护装置等。

4.检查设备控制系统是否正常工作，如温度调节和压力调节装置等。

5.检查设备的润滑油情况，确保油位正常，油质清洁。

三、设备启动操作1.打开电源总开关，确保设备供电。

2.调节设备控制系统的温度和压力，设置合适的运行参数。

3.按照设备运行要求，逐步启动冷却水泵和压缩机，等待设备正常运行。

4.检查设备运行情况，确认各项指标正常。

四、设备停机操作1.关闭冷却水泵和压缩机，待设备停止运行。

2.切断电源，确保设备安全。

3.对设备进行维护保养，如清洁冷凝器、更换滤网等。

五、设备安全注意事项1.操作人员必须具备相关设备的操作培训证书。

2.操作人员必须佩戴防护设备，如手套、眼镜等。

3.禁止在设备运行时进行任何维修和检修工作。

4.禁止滥用设备，避免超负荷运行和频繁启停。

5.发现设备故障，应及时报修并采取应急措施。

六、设备维护保养1.定期对设备进行检查和保养，如清洁冷凝器、检查润滑油情况等。

2.定期更换设备的滤网和滤芯，确保设备正常运行。

3.定期检查设备的电气连接，确保安全可靠。

4.定期对设备进行润滑，确保设备顺畅运行。

5.定期对设备进行维护记录和报告，做好设备台帐。

七、设备故障排除1.设备出现故障时，应立即停机并切断电源。

2.检查故障原因，并采取相应的修复措施。

综上所述，LG系列螺杆式制冷压缩机组设备操作规程对设备的操作、维护和安全等方面进行了详细的规定，操作人员必须按照该规程进行操作，确保设备的正常运行和使用安全。

LG20LYJM 螺杆式制冷压缩机组操作说明书一、开机及停机1、开机前的检查（1）查看操作记录，了解上次停机的原因和时间，如果是正常停机，且连续停机时间不超过一个月，可以按正常操作规程开机；如果连续停机超过一个月或维修后开机，需由机房主管主持开机。

（2）检查系统情况：低压循环桶和中间冷却器液位是否在30%~50％之间，如果液位过高，应先开启氨泵向系统供液或通过排液向排液桶排液，将液为降至50％以下。

（3）检查压缩机：检查油位是否在上油镜1/2以下和下油镜1/2以上；检查能级指示是否在“ O ”位；检查压缩机各门的状态，包括表。

以上检查均正常后，可以开始开机。

2、手动开机（1）启动冷却水泵及载冷剂水泵，向冷凝器和蒸发器供水；（2）打开压缩机排气截止；（3）启动油泵；（4）将压缩机卸载至“0”位；（5）油泵启动30秒后，油压与排气压力差达到0.4~0.6MPa,按压缩机启动按钮，压缩机启动，同时旁通电磁 A 也自动打开。

电机正常运转后， A 自动关闭；（6）观察吸气压力表，逐步开启吸气截止并手动增载，注意吸气压力不要过低。

压缩机进入正常运转后，调整油压调节，使油压差为0.15~0.3MPa。

（7）检查设备各部位的压力、温度尤其是运动部件的温度是否正常。

如有不正常情况，应停机检查。

3、自动开机（1）打开压缩机排气截止，启动冷却水泵及载冷剂水泵；（2）按压缩机启动按钮，这时油泵自动投入运转，滑関自动退回“ O ”位。

油压差建立起来之后，延时15秒左右主电机自动启动，同时旁通电磁 A 自动打开。

电机正常运转后， A 自动关闭；（3）在主电机开始启动时，应同时缓慢打开吸气截止，否则过高的真空将增大机器的振动和噪声。

（4）压缩机将自动増载至100，进入正常工作状态。

并根据压力设定值或载冷剂温度设定值自动调整载荷位置。

正常停机过程如下：A.手动停机，停机顺序为卸载、停主机、关吸气截止、停油泵、停水泵。

按主机停止按钮时，旁通电磁 B 自动打开，停机后 B 自动关闭。

JZLG20螺杆制冷压缩机操作规程
⑴开车前检查冷却水、油位要求，冷却水畅通，油位在规定视镜1/3-1/2处。

⑵检查各阀门开关位置，要求应开阀门机体上进出口阀，阀架上进出口阀，应关阀门，阀架上副线阀机体上能量指示表在“O”位上，能量定位手柄在“定位”上。

⑶主机盘车数转，联系电工向机组送电。

⑷启动油泵，检查油泵运行情况，要求油泵运行中无杂音，油压≧1.6Mpa。

⑸启动主机观察主机运行情况，要求主机运行平稳无杂音、无振动现象，电流稳定不波动。

⑹分节段加量，每次加量25%为宜，每次加量观察主机运转情况约一分钟左右，无异常可继续加量，直至满负荷生产。

⑺冰机满负荷生产后定期检查油位、油压、电流、冷却水及各段温度压力等运行情况，并认真如实做好原始记录。

⑻及时排放二、三级油分，要求二、三级油分内无残油。

⑼正常停车时将能量减至“O”时，停主机约五秒后停油泵，根据需要调节阀门，并做好记录。

凯添调峰站烟台冰轮预冷机型号：：LQJZ380T天然气冷却机组LG20BL 螺杆式制冷压缩机LG20BL YF JZ制冷压缩机机组---产品特点：1.效率高，节能，COP增加了约8％。

2.烟台冰轮的专利转子生产运行平稳，效率高，噪音低。

3.的烟台专利容量控制装置实现了灵活和精确的控制。

4.烟台专利设计降低了噪音和振动。

5.正循环油控制6.烟台专利高效率的热交换管7.可靠性和稳定性制冷剂R717 R22排气压力MPa 低于1.67 低于1.67对应的饱和温度°C 低于45 小于46吸入压力Mpa -0.045-0.57 -0.017-0.62对应的蒸发温度°C -45-12.5 -45-12.5机油压力MPa 0.1-0.3高于出口压力油温度°C冷却水入口温度°C冷却水流量偏差LG20BL螺杆式制冷压缩机参数：项目单位LG20BL制冷剂R717/R22压缩机理论流量1486 产能控制范围制冷量高温工况1724/1577 中温工况957/914低温工况带有经济器346.8/384无290/307电机的额定功率高温工况315中温工况315低温工况250/280电制1：高温工作条件是指40℃/ 5℃，中间温度是指40°C/-10°C，和低的温度是指40°C/-35℃。

带经济器时，液体出口的温度比补气压力对应的饱和温度高5。

油冷却器的冷却水进口温度为33℃，入口/出口的水的温度差为5℃。

2 （）的数据为制冷剂冷油机组参数。

原理图中液冷油冷却器经济器疑有误，均只有一进一出，怀疑经济器与液冷油冷却器应为一体，参见下图：且回气不应到压缩机出口管道。

经济器的原理及结构(是否就是：烟台冰轮工艺流程图上的液冷油冷却器，即压力容器图纸的油冷却器) 配经济器的系统中，从冷凝器或贮液器出来的液体，并不直接送节流阀节流，而是首先进入经济器冷却器中进一步冷却，出来后的液体工质的温度可下降数十度，制冷量将得到提高。
