关键词：智能窗帘；单片机；步进电机 中图分类号：TP273.5 文献标识码：A 文章编号：1003-9767（2019）13-066-02
Design of Intelligent Curtain Based on Single Chip Microcomputer
Ouyang Chenxing
(School of Mathematics and Computer Science, Northwest Minzu University, Lanzhou Gansu 730000, China)
Abstract: At present, automatic control technology is indispensable in the fields of technology, production, military, management and life. This paper summarizes the design and control system of automatic curtain system, introduces the theoretical analysis of designing and making a complete automatic curtain control system, and expounds the realization of the functions of each link. The core of automatic curtain control system is STC89C52 single chip computer, which combines the peripheral circuits such as photosensitive detection circuit, clock circuit, motor control circuit and key circuit. This design mainly discusses the design process of automatic curtain system, hardware circuit design and software debugging process. Based on the system, different control modes such as automatic control, timing control and manual control of curtain switch can be realized by illumination intensity.

电动窗帘轨道安装步骤以及要点,电动窗帘轨道原理图电动窗帘是需要安装轨道的，电动窗帘轨道怎么安装，在安装电动窗帘轨道的时候，需要注意的地方不少，那么都需要注意哪些问题呢？下面和小编一起来了解下电动窗帘轨道安装步骤以及要点,电动窗帘轨道原理图。

一、电动窗帘轨道安装步骤第一步，是对轨道进行定位，测量出具体的尺寸，要测量好固定孔距，注意轨道的长度，还有其他的长度。

第二步是安装好吊装卡子，需要将卡子旋转90°与轨道衔接完毕，用自攻螺丝将吊装卡子安装到顶板。

第三步是将轨道和电机连接起来，组要注意进行顺时针旋转90度，注意要让主传动箱的扁形转动轴与电机的接口吻合好了，只有旋转到位了，才能正常使用。

最后一步是调节电机的程序。

电机的尾端设有一套齿轮和微动开关装置，电机接线要求实现正转和反转，从而实现窗帘开启，闭合行程的自我定位。

二、电动窗帘轨道安装要点电动窗帘轨道安装需要根据轨道的类型去安装电动窗帘的安装，需要从电动窗帘的轨道去看，当前主要有直轨道、可弯轨道、罗马直杆、卷帘这几种，类型不同，安装的要点也是不一样的。

比如马直杆安装是需要将画线确定好的，并做注意尺寸，量的时候窗帘轨道的孔距和所需安装窗帘轨道的尺寸应该注意，固定好了，卡主了，才能将窗帘给安装好了。

可弯轨道安装总体轨道的长度是需要计算好的，连接的时候，需要固定好硬件。

卷帘安装支架的长度需要注意，有两段的支架构成的，并要注意做好了记号。

还有就是直轨道安装，这是使用比较多的，不过距离问题需要注意，400-500mm固定一个硬件，然后直接打到木楔上。

单窗帘轨道要与窗帘盒保持2-3公分的距离，双轨道要保持6公分。

三、电动窗帘轨道原理图电动窗帘的主要工作原理是，通过一个电机来带动窗帘延着轨道来回运动，或者通过一套机械装置转动百叶窗，并控制电机的正反转。

其中的核心就是电机，现在市场上电机的品牌和种类很多，但最终就是无非两大类：交流电机和直流电机。

电动窗帘轨道的安装，程序是比较复杂的，所以用户最好不要自己去完成，而是要请专业工作人员去完成，电机能得到保护，轨道能得到良好的安装，避免损坏相关零部件，造成不必要的损伤情况。

第1篇一、实验目的1. 了解智能窗帘的基本原理和组成；2. 掌握智能窗帘控制系统的设计与实现方法；3. 通过实验验证智能窗帘控制系统的功能和性能。

二、实验原理智能窗帘系统主要由以下几部分组成：1. 传感器模块：包括光敏传感器、温度传感器、湿度传感器等，用于实时监测室内环境参数；2. 控制模块：采用单片机作为核心控制单元，实现对窗帘的自动控制；3. 执行模块：采用步进电机驱动窗帘电机，实现窗帘的自动开合；4. 通信模块：通过无线通信模块实现手机APP远程控制。

实验中，以光敏传感器和温度传感器为例，实现智能窗帘的自动开合功能。

当室内光线强度低于预设阈值时，窗帘自动关闭；当室内温度低于预设阈值时，窗帘自动打开。

同时，用户可以通过手机APP进行远程控制。

三、实验器材1. AT89C51单片机；2. LCD1602显示模块；3. DS18B20温度传感器；4. 光敏传感器；5. 步进电机驱动模块；6. 步进电机；7. 无线通信模块；8. 电源模块；9. 连接线、面包板等。

四、实验步骤1. 硬件连接：将各个模块按照电路图连接到面包板上，确保连接正确无误；2. 软件编写：编写单片机程序，实现窗帘的自动控制功能；3. 调试与验证：对系统进行调试，确保各个模块正常工作；4. 功能测试：通过手机APP进行远程控制，验证智能窗帘的功能。

五、实验结果与分析1. 硬件连接：按照电路图将各个模块连接到面包板上，确保连接正确无误；2. 软件编写：编写单片机程序，实现窗帘的自动控制功能。

程序主要包括以下部分：（1）初始化：设置单片机的工作状态，初始化各个模块；（2）数据采集：读取温度传感器和光敏传感器的数据；（3）判断与控制：根据采集到的数据，判断窗帘的开合状态，控制步进电机驱动窗帘电机；（4）显示：在LCD1602显示模块上显示实时温度和光敏传感器数据；（5）通信：通过无线通信模块与手机APP进行数据交换。

3. 调试与验证：对系统进行调试，确保各个模块正常工作。

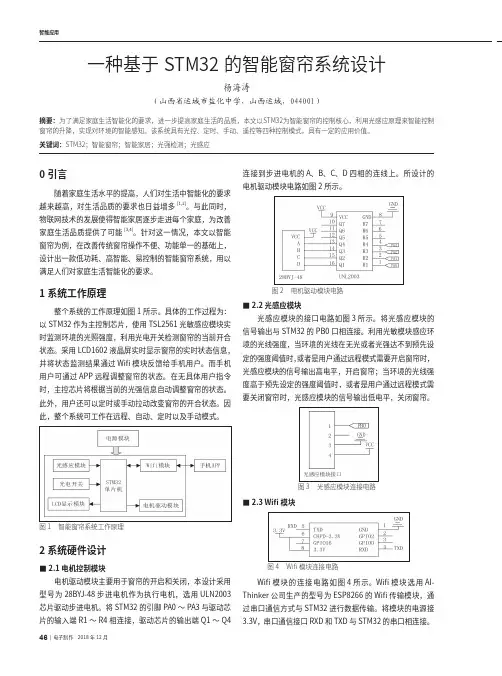

46 | 电子制作 2018年12月整个系统的工作原理如图1所示。

具体的工作过程为：以STM32作为主控制芯片，使用TSL2561光敏感应模块实时监测环境的光照强度，利用光电开关检测窗帘的当前开合状态。

采用LCD1602液晶屏实时显示窗帘的实时状态信息，并将状态监测结果通过Wifi 模块反馈给手机用户。

而手机用户可通过APP 远程调整窗帘的状态。

在无具体用户指令时，主控芯片将根据当前的光强信息自动调整窗帘的状态。

此外，用户还可以定时或手动拉动改变窗帘的开合状态。

因此，整个系统可工作在远程、自动、定时以及手动模式。

图1 智能窗帘系统工作原理2 系统硬件设计■2.1 电机控制模块电机驱动模块主要用于窗帘的开启和关闭，本设计采用型号为28BYJ-48步进电机作为执行电机，选用ULN2003芯片驱动步进电机。

将STM32的引脚PA0～PA3与驱动芯片的输入端R1～R4相连接，驱动芯片的输出端Q1～Q4图2 电机驱动模块电路■2.2 光感应模块光感应模块的接口电路如图3所示。

将光感应模块的信号输出与STM32的PB0口相连接。

利用光敏模块感应环境的光线强度，当环境的光线在无光或者光强达不到预先设定的强度阈值时，或者是用户通过远程模式需要开启窗帘时，光感应模块的信号输出高电平，开启窗帘；当环境的光线强度高于预先设定的强度阈值时，或者是用户通过远程模式需要关闭窗帘时，光感应模块的信号输出低电平，关闭窗帘。

图3 光感应模块连接电路■2.3 Wifi 模块图4 Wifi 模块连接电路Wifi 模块的连接电路如图4所示。

Wifi 模块选用AI-Thinker 公司生产的型号为ESP8266的Wifi 传输模块，通过串口通信方式与STM32进行数据传输。

将模块的电源接3.3V，串口通信接口RXD 和TXD 与STM32的串口相连接。

www�ele169�com | 47最后，利用串口调试助手依次发送上述的AT 指令即可实现数据的传输。

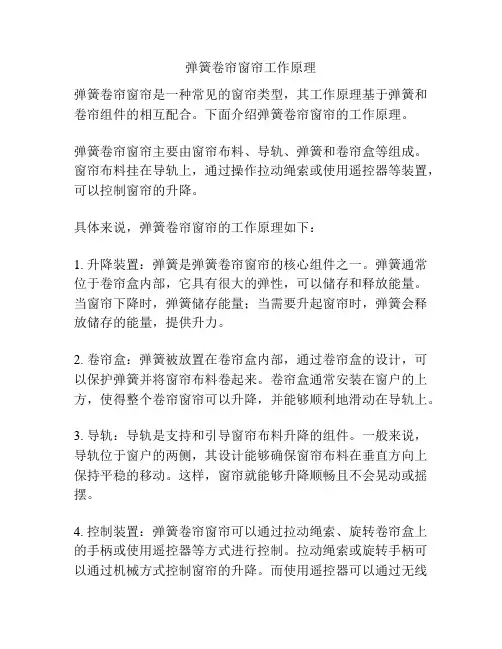

弹簧卷帘窗帘工作原理
弹簧卷帘窗帘是一种常见的窗帘类型，其工作原理基于弹簧和卷帘组件的相互配合。

下面介绍弹簧卷帘窗帘的工作原理。

弹簧卷帘窗帘主要由窗帘布料、导轨、弹簧和卷帘盒等组成。

窗帘布料挂在导轨上，通过操作拉动绳索或使用遥控器等装置，可以控制窗帘的升降。

具体来说，弹簧卷帘窗帘的工作原理如下：
1. 升降装置：弹簧是弹簧卷帘窗帘的核心组件之一。

弹簧通常位于卷帘盒内部，它具有很大的弹性，可以储存和释放能量。

当窗帘下降时，弹簧储存能量；当需要升起窗帘时，弹簧会释放储存的能量，提供升力。

2. 卷帘盒：弹簧被放置在卷帘盒内部，通过卷帘盒的设计，可以保护弹簧并将窗帘布料卷起来。

卷帘盒通常安装在窗户的上方，使得整个卷帘窗帘可以升降，并能够顺利地滑动在导轨上。

3. 导轨：导轨是支持和引导窗帘布料升降的组件。

一般来说，导轨位于窗户的两侧，其设计能够确保窗帘布料在垂直方向上保持平稳的移动。

这样，窗帘就能够升降顺畅且不会晃动或摇摆。

4. 控制装置：弹簧卷帘窗帘可以通过拉动绳索、旋转卷帘盒上的手柄或使用遥控器等方式进行控制。

拉动绳索或旋转手柄可以通过机械方式控制窗帘的升降。

而使用遥控器可以通过无线
信号实现对窗帘的远程控制，提升了使用的便利性。

总结起来，弹簧卷帘窗帘的工作原理是通过弹簧提供的升力和导轨的引导，实现窗帘的升降操作。

控制装置则为用户提供了多种操作方式，使得窗帘的控制更加方便和灵活。

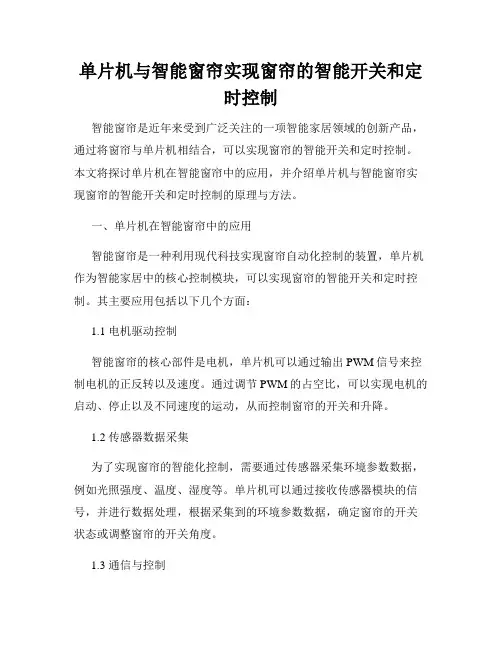

单片机与智能窗帘实现窗帘的智能开关和定时控制智能窗帘是近年来受到广泛关注的一项智能家居领域的创新产品，通过将窗帘与单片机相结合，可以实现窗帘的智能开关和定时控制。

本文将探讨单片机在智能窗帘中的应用，并介绍单片机与智能窗帘实现窗帘的智能开关和定时控制的原理与方法。

一、单片机在智能窗帘中的应用智能窗帘是一种利用现代科技实现窗帘自动化控制的装置，单片机作为智能家居中的核心控制模块，可以实现窗帘的智能开关和定时控制。

其主要应用包括以下几个方面：1.1 电机驱动控制智能窗帘的核心部件是电机，单片机可以通过输出PWM信号来控制电机的正反转以及速度。

通过调节PWM的占空比，可以实现电机的启动、停止以及不同速度的运动，从而控制窗帘的开关和升降。

1.2 传感器数据采集为了实现窗帘的智能化控制，需要通过传感器采集环境参数数据，例如光照强度、温度、湿度等。

单片机可以通过接收传感器模块的信号，并进行数据处理，根据采集到的环境参数数据，确定窗帘的开关状态或调整窗帘的开关角度。

1.3 通信与控制智能窗帘可以通过网络或无线通信与其他智能设备连接，实现智能化控制。

单片机可以通过接收外部设备或手机传来的指令，进行相应的窗帘控制操作。

通过和其他智能家居设备的互连互通，窗帘可以与其他设备实现协同工作，提高居住的舒适性和安全性。

二、单片机与智能窗帘实现窗帘的智能开关智能窗帘的智能开关功能是其最基本的应用之一。

通过单片机的控制，可以实现窗帘的自动开关，使得用户无需手动操作，提高使用的便利性。

下面介绍单片机与智能窗帘实现窗帘的智能开关的实现原理与方法。

2.1 硬件设计智能窗帘的硬件设计包括电机驱动电路、传感器模块、单片机模块和通信模块等。

电机驱动电路负责实现电机的正反转控制，传感器模块用于采集环境参数数据，单片机模块负责控制电机驱动和数据处理，通信模块用于实现智能家居设备的互联互通。

2.2 软件设计智能窗帘的开关控制需要通过编程实现。

首先，单片机需要设置相应的IO口与电机驱动电路相连接，通过输出不同的信号控制电机的正反转和速度。

洛阳理工学院课程设计报告课程名称 __________ 物联网综合实训 _________________ 设计题目 __________ 智能家居之窗帘控制系统专业______________ 计算机应用技术 _________________ 班级_________________________________________ 学号________________________________________ 姓名_________________________________________完成日期 __________ 2015-01-16 _______________________课程设计任务书成绩：指导教师：____________________第一章项目背景 (1)1.1项目来源 (1)1.2开发目标 (1)第二章系统总体设计 (2)2.1智能窗帘系统的功能特点 (2)2.2系统总体结构图 (2)第三章智能窗帘系统硬件部分 (3)3.1直流电机硬件部分 (3)3.2直流电机驱动硬件部分 (3)3.2.1L298N 简介 (3)3.2.2L298N工作原理 (4)3.2.3L298N实现正反转及停止的工作方式 (5)3.3 蓝牙模块硬件部分 (5)3.3.1HC-06蓝牙模块简介 (5)3.3.2HC-06蓝牙模块的工作原理 (6)3.3.3HC-06蓝牙模块的串口通信 (7)3.4晶振电路硬件部分 (7)3.4.1晶振电路的作用 (7)3.4.2晶振电路对串口通信的影响 (7)第四章系统功能模块的软件设计 (8)4.1有关An droid 的蓝牙知识 (8)4.2An droid 关键程序 (8)4.3实训项目总体效果 (11)第五章实训心得 (12)参考文献 (13)第一章项目背景1.1项目来源随着国民经济的发展和科学技术水平的提高，特别是计算机技术，通信技术、网络技术、控制技术的迅猛发展与提高，促使家庭实现了生活现代化，居住环境舒适化。

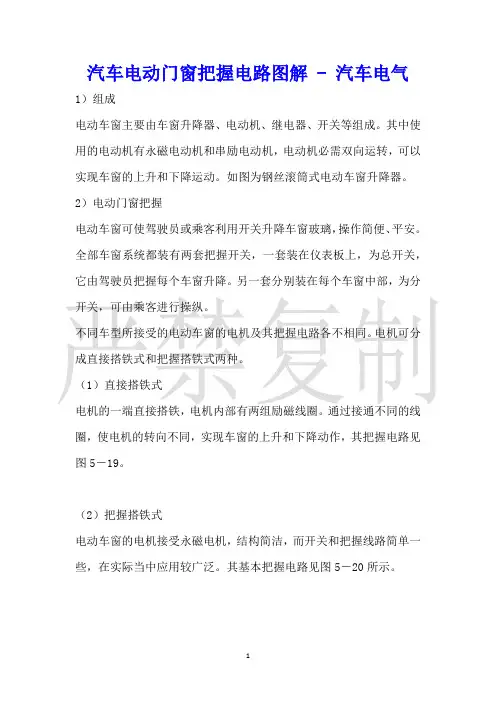

汽车电动门窗把握电路图解 - 汽车电气1）组成电动车窗主要由车窗升降器、电动机、继电器、开关等组成。

其中使用的电动机有永磁电动机和串励电动机，电动机必需双向运转，可以实现车窗的上升和下降运动。

如图为钢丝滚筒式电动车窗升降器。

2）电动门窗把握电动车窗可使驾驶员或乘客利用开关升降车窗玻璃，操作简便、平安。

全部车窗系统都装有两套把握开关，一套装在仪表板上，为总开关，它由驾驶员把握每个车窗升降。

另一套分别装在每个车窗中部，为分开关，可由乘客进行操纵。

不同车型所接受的电动车窗的电机及其把握电路各不相同。

电机可分成直接搭铁式和把握搭铁式两种。

（1）直接搭铁式电机的一端直接搭铁，电机内部有两组励磁线圈。

通过接通不同的线圈，使电机的转向不同，实现车窗的上升和下降动作，其把握电路见图5－19。

（2）把握搭铁式电动车窗的电机接受永磁电机，结构简洁，而开关和把握线路简单一些，在实际当中应用较广泛。

其基本把握电路见图5－20所示。

3、电路分析下面以把握搭铁式电动门窗把握电路为例进行电路分析。

电动门窗上升和下降是通过把握电动机正反转来实现的，若门窗上升对应电动机正转，则门窗下降对应电动机的反转。

依据电动机的理论可知，对永磁电动机而言，转变电动机转向的方法，就是转变电枢电流的方向。

(1)驾驶员主控开关把握左后车窗上升合上主控开关8的左后车窗上升开关，则把握电路闭合，形成回路电流，具体电路路径为：蓄电池正极→熔断器→主控开关8的左后车窗上升开关→左后车窗开关7“上”（原始位置）→左后车窗电动机→左后车窗开关7“下”（原始位置）→主控开关8的左后车窗“下”（原始位置）→搭铁。

（2）独立操作分开关把握左后车窗下降合上左后车窗开关7的下降开关，则把握电路闭合，形成回路电流，具体电路路径为：蓄电池正极→熔断器→左后车窗开关7“下”→左后车窗电动机→左后车窗开关7“上”（原始位置）→主控开关8的左后车窗“上”（原始位置）→主控开关8的左后车窗“下”（原始位置）→搭铁。

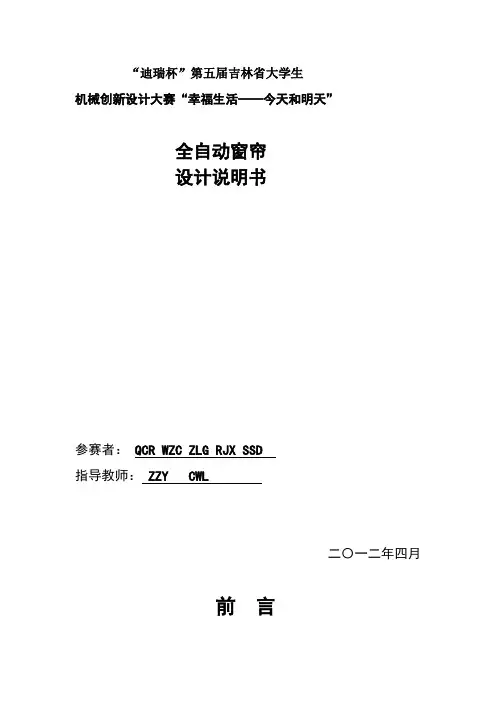

“迪瑞杯”第五届吉林省大学生机械创新设计大赛“幸福生活——今天和明天”全自动窗帘设计说明书参赛者：QCR WZC ZLG RJX SSD指导教师： ZZY CWL二〇一二年四月前言如今伴随着信息时代的到来，人们的生活水平日益提高，方便、快捷、自动、智能成为时代的主题，在现代家庭生活环境中，居家环境早已不仅仅局限在物理空间上，人们更为关注的是一个安全、方便、舒适的环境，自动化的电子产品自然成为人们追求的目标。

窗是人心灵的眼睛，窗帘则是眼睛上的睫毛，窗帘在防止强光射入，帮助人们合理的安排时间，美化室内环境，保证个人隐私，增强居家环境方面有重要作用。

随着人们生活节奏的加快，窗帘的自动化随之产生。

本产品是在学习机械原理及设计和电工学等知识，通过实践，观察，思考的基础上设计而成的，且人性化的思想理念也体现了科学技术在人们生活中的作用。

通过几个月的努力，使我们深刻感受到了电学，力学，加工工艺，理论知识与实践相结合在机械设计中的重要性。

加强和拓展这些方面的知识对机械学子们是很有必要的。

由于我们能力、经验以及一些方面的知识有限，许多地方未能深入的研究，如有误漏之处，敬请评委老师批评指正。

编者目录薄窗帘一、薄窗帘传动示意图 (1)二、工作原理 (1)三、执行机构选定 (2)四、电动机的选择 (3)五、轴的设计计算 (5)六、轴承的校核..................................................................................... . (7)七、轴承端盖与轴承支座 (8)八、螺栓及连接件的选择与校核 (9)九、薄窗帘电路图 (10)十、电学原件引脚的功能及使用方法 (10)十一、程序流程图 (14)十二、ATmega16单片机程序 (14)厚窗帘一、厚窗帘传动示意图 (2)二、工作原理 (21)三、执行机构选定 (21)四、电动机的选择………………………………………………………………….……… (23)五、轴承的选择与校核 (2)5六、厚窗帘电路图 (26)七、程序流程图 (26)八、电学原件引脚的功能及使用方法 (28)九、AT89C2051程序 (29)主要创新点 (32)推广应用价值 (32)设计小结………………………………………………………………………… (33)参考文献 (34)薄窗帘薄窗帘属于智能窗帘，能够根据光照的强度，调节窗帘的自动升降。

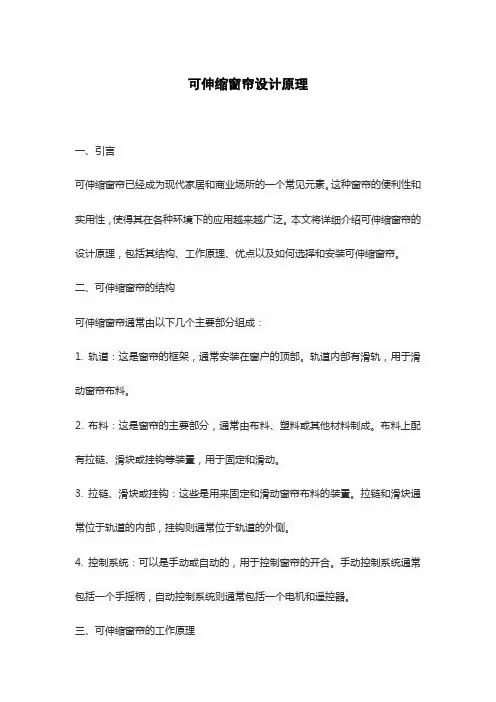

可伸缩窗帘设计原理一、引言可伸缩窗帘已经成为现代家居和商业场所的一个常见元素。

这种窗帘的便利性和实用性，使得其在各种环境下的应用越来越广泛。

本文将详细介绍可伸缩窗帘的设计原理，包括其结构、工作原理、优点以及如何选择和安装可伸缩窗帘。

二、可伸缩窗帘的结构可伸缩窗帘通常由以下几个主要部分组成：1. 轨道：这是窗帘的框架，通常安装在窗户的顶部。

轨道内部有滑轨，用于滑动窗帘布料。

2. 布料：这是窗帘的主要部分，通常由布料、塑料或其他材料制成。

布料上配有拉链、滑块或挂钩等装置，用于固定和滑动。

3. 拉链、滑块或挂钩：这些是用来固定和滑动窗帘布料的装置。

拉链和滑块通常位于轨道的内部，挂钩则通常位于轨道的外侧。

4. 控制系统：可以是手动或自动的，用于控制窗帘的开合。

手动控制系统通常包括一个手摇柄，自动控制系统则通常包括一个电机和遥控器。

三、可伸缩窗帘的工作原理可伸缩窗帘的工作原理主要是通过轨道内的滑轨和布料上的拉链、滑块或挂钩等装置来实现窗帘的伸缩。

当拉动拉链或滑动滑块时，窗帘布料会沿着轨道滑动，实现窗帘的开合。

如果是自动控制系统，电机则会根据设定的程序自动控制窗帘的开合。

四、可伸缩窗帘的优点可伸缩窗帘的优点主要体现在以下几个方面：1. 便利性：可伸缩窗帘可以方便地控制窗帘的开合，无论是手动还是自动控制系统，都可以轻松实现窗帘的开关。

2. 实用性：可伸缩窗帘可以根据需要调整窗帘的长度和宽度，以适应不同大小的窗户。

此外，由于其可伸缩性，还可以方便地清洗和保养。

3. 美观性：可伸缩窗帘的设计多样，可以根据不同的装修风格和个人喜好进行选择，为家居和商业场所增添美感。

4. 节能性：可伸缩窗帘可以根据需要调整透光度，有助于调节室内温度和光线，从而达到节能减排的效果。

5. 耐用性：优质的可伸缩窗帘通常采用高质量的材料制作，结构稳固，经久耐用。

五、如何选择和安装可伸缩窗帘在选择和安装可伸缩窗帘时，需要考虑以下几个方面：1. 尺寸：根据窗户的大小选择合适的轨道和窗帘布料的尺寸。

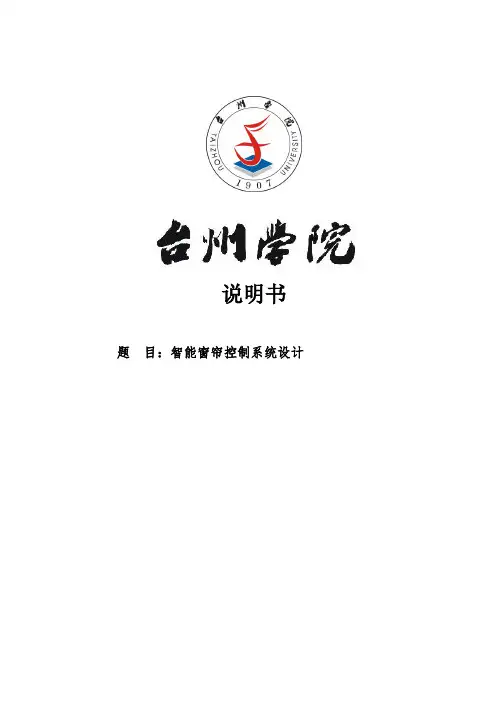

说明书题目：智能窗帘控制系统设计（）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的（），是我个人在指导教师的指导下进行的研究工作及取得的成果。
