腕臂柱的装配第一节腕臂柱组成1、腕臂柱的装配在现在的应用中，是最多、最广的一种支持装置。
2、从装配的结构形式较多(由于支柱位置、曲线半径、侧面限界等)，按现在的类型主要分为：中间柱、转换柱、中心柱、道岔柱、定位柱。
如下图：（1）中间柱在区间和站场使用较多。
（2）转换柱在锚段关节的两锚柱之间，实现工、非支转换的支柱。
（3）中心柱在四跨锚段关节的两转换之间的支柱。
（4）道岔柱用于支持道岔处两工作支悬挂的支柱。
（5）定位柱多用于站场两端，仅起定位作用的支柱。
3、腕臂柱的装配，根据支柱在线路位置的不同（如直线、曲线内侧、曲线外侧等），侧面限界的不同，它的装配形式也都不同。
根据下面的腕臂柱结构图，可以看出一个完整的腕臂柱装配，主要是由支持装置和定位装置组成。
一、支持装置作用：支持接触悬挂，传递接触悬挂的负荷给支柱。
组成：由腕臂、水平拉杆及压管、绝缘子及其它连接零部件。
1、腕臂（1）、作用：用来支持接触悬挂，并起传递负荷的作用。
（2）、所用材料：一般是用圆形钢管制成、槽钢和角钢。
（3）、型号：2＂－3.0，1½＂－2.8，（按钢管的粗细和长度确定型号），TG型为加强腕臂。
（4）、按其电气性能分为绝缘腕臂和非绝缘腕臂。
2、水平拉杆（杵环杆）及压管（1）、水平拉杆只能承受拉力。
（2）、用料：一般用直径Ø16的圆钢制成。
（3）、型号：10、12、14、16、18、21、23，（按长度确定）。
（4）、安装时注意事项：水平拉杆的杵头侧与绝缘子连接，耳环侧与调节板连接，耳环侧的焊口应朝下。
（5）、在受压和难以判断是受拉还是受压的时候应采用压管。
（6）、用料：一般用1½＂、1＂的钢管制成。
（7）、型号：Y－19，Y－23，（按长度确定）。
（8）、安装时注意事项：①压管与棒式绝缘子连接时，防滑顶丝与铁锚压板开口朝上，棒瓷漏水口朝下。
②在调整压管时，使其保证套管内余留200mm。
③在紧固铁锚压板和抱箍时应该注意U型螺栓两侧受力均衡。
整体式腕臂安装使用说明书人员说明及要求：所有执行本产品安装、调试、及维护的人员必须具有以下所述的资格和经验：1、已经详细阅读本说明书下述的内容。
2、按照图纸或以图纸的相关要求为基础工作。
3、避免伤害及安全规则。
4、调试方法和调试步骤。
5、急救知识请参阅有关规范。
一、产品用途及说明用途：用于在铁路电气化铁道接触网系统中支撑、悬挂接触网。
本零件为整体式结构。
线路结构高度为950mm。
二、产品组成及示意图整体式腕臂装置由以下零部件组成：水平腕臂、斜腕臂、抱箍型定位环、腕臂支撑、定位管承力索座等组成。
本装置中不包含定位器装置。
整体式腕臂装置按照适用类型分为正定位腕臂装置、反定位腕臂装置和非工作支腕臂定位装置三种基本形式。
其基本结构如下图所示，但不限于此种形式（线路具体安装形式的选用以施工安装图为准）：1.正定位腕臂结构示意图正定位腕臂装置，由下述产品组成：1．平腕臂 2.斜腕臂 3.整体式定位管 4.抱箍型定位环 5.承力索座2.反定位腕臂结构示意图反腕臂定位装置，由下述产品组成：1．平腕臂 2.斜腕臂 3. 承力索座4. 整体式定位管5.抱箍型定位环6.腕臂支撑3.非工作支腕臂定位装置结构示意图非工作支腕臂定位装置，由下述产品组成：1.平腕臂2.斜腕臂3. 承力索座4. 整体式定位管5.抱箍型定位环6.腕臂支撑三、机械性能腕臂系统整体机械性能：该参数为日本新干线接触网系统参数。
四、安装方法1、整体式腕臂的预配：1）每套整体式腕臂装置的水平腕臂、斜腕臂、腕臂支撑、定位管上面都刻有支柱号。
在预配之前对每根支柱的水平腕臂、斜腕臂、腕臂支撑、定位管与工点图上面设计尺寸进行复核。
根据工点图检查零部件是否齐全；检查零件是否有影响使用的质量缺陷或变形；检查紧固件之间的配合是否灵活。
2）尺寸复核无误及零件齐全后方可进行后续的预配安装。
2、平、斜腕臂的安装：1）平腕臂与斜腕臂通过焊接连接板连接，连接螺栓为两件M20X95的圆头螺栓销连接，拧紧螺母，并装配开口销，然后活动斜腕臂，观察斜腕臂在活动过程中是否有卡滞。

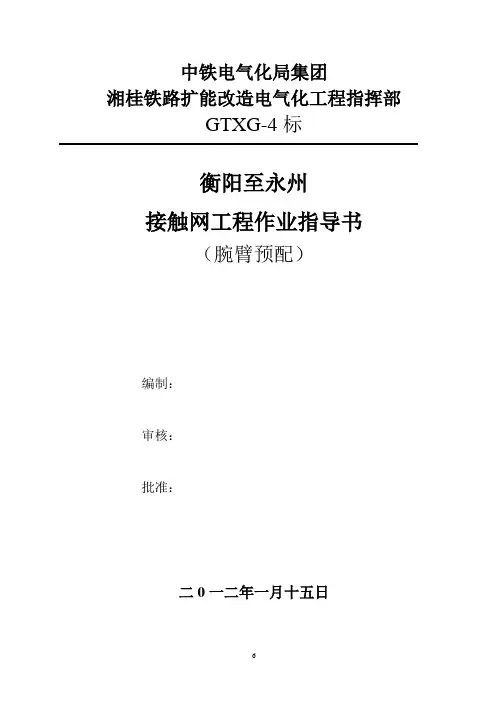

中铁电气化局集团湘桂铁路扩能改造电气化工程指挥部GTXG-4标衡阳至永州接触网工程作业指导书（腕臂预配）编制：审核：批准：二0一二年一月十五日一、编制依据；《高速铁路电力牵引供电工程施工技术指南》铁建设[2010]241号；《高速铁路电力牵引供电工程施工质量验收标》TB10758-2010/J115-2011 ；《客货共线铁路电力牵引供电工程施工技术指南》TZ10208-2008；《铁路电力牵引供电工程质量验收标准》TB10758-2010（J1154-2011）；《隧道内吊柱上接触网悬挂安装图》图号：湘桂电化施图（网）-F00T00；中铁第四勘察设计院《湘桂扩能改造工程接触网施工设计细则》；《隧道外接触网中间悬挂安装图》图号：湘桂电化施图（网）-F05M000；《隧道外道岔悬挂安装图》图号：湘桂电化施图（网）-F06M000；《隧道外四跨非绝缘锚段关节悬挂安装图》图号：湘桂电化施图（网）-F07M4000；《隧道外五跨非绝缘锚段关节悬挂安装图》图号：湘桂电化施图（网）-F07M5000；《隧道外五跨绝缘锚段关节悬挂安装图》图号：湘桂电化施图（网）-F08M5000；《隧道外六跨分相绝缘锚段关节悬挂安装图》图号：湘桂电化施图（网）-F09M6000；《接触网工程施工管埋标准化手册》（中铁电气化局集团）二、内业技术准备1、应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2、核对腕臂计算结果并将预配表下发预配组（计算预配表一式三份：工程部、中心料库、预配班组各一份）3、外业技术准备⑴、制作预配平台；⑵、接触网预配组负责支柱预配工作。
4、技术要求⑴、预配前，零部件经现场抽检合格；⑵、支柱装配预配应在加工车间集中预配，预配应采用专用平台；⑶、预配的各项长度尺寸应严格按计算值预配，其施工偏差不应大于3mm。
整体式腕臂安装使用说明书人员说明及要求：所有执行本产品安装、调试、及维护的人员必须具有以下所述的资格和经验：1、已经详细阅读本说明书下述的内容。
2、按照图纸或以图纸的相关要求为基础工作。
3、避免伤害及安全规则。
4、调试方法和调试步骤。
5、急救知识请参阅有关规范。
一、产品用途及说明用途：用于在铁路电气化铁道接触网系统中支撑、悬挂接触网。
本零件为整体式结构。
线路结构高度为950mm。
二、产品组成及示意图整体式腕臂装置由以下零部件组成：水平腕臂、斜腕臂、抱箍型定位环、腕臂支撑、定位管承力索座等组成。
本装置中不包含定位器装置。
整体式腕臂装置按照适用类型分为正定位腕臂装置、反定位腕臂装置和非工作支腕臂定位装置三种基本形式。
其基本结构如下图所示，但不限于此种形式（线路具体安装形式的选用以施工安装图为准）：1.正定位腕臂结构示意图正定位腕臂装置，由下述产品组成：1．平腕臂 2.斜腕臂 3.整体式定位管 4.抱箍型定位环 5.承力索座2.反定位腕臂结构示意图反腕臂定位装置，由下述产品组成：1．平腕臂 2.斜腕臂 3. 承力索座4. 整体式定位管5.抱箍型定位环6.腕臂支撑3.非工作支腕臂定位装置结构示意图非工作支腕臂定位装置，由下述产品组成：1.平腕臂2.斜腕臂3. 承力索座4. 整体式定位管5.抱箍型定位环6.腕臂支撑三、机械性能腕臂系统整体机械性能：该参数为日本新干线接触网系统参数。
四、安装方法1、整体式腕臂的预配：1）每套整体式腕臂装置的水平腕臂、斜腕臂、腕臂支撑、定位管上面都刻有支柱号。
在预配之前对每根支柱的水平腕臂、斜腕臂、腕臂支撑、定位管与工点图上面设计尺寸进行复核。
根据工点图检查零部件是否齐全；检查零件是否有影响使用的质量缺陷或变形；检查紧固件之间的配合是否灵活。
2）尺寸复核无误及零件齐全后方可进行后续的预配安装。
2、平、斜腕臂的安装：1）平腕臂与斜腕臂通过焊接连接板连接，连接螺栓为两件M20X95的圆头螺栓销连接，拧紧螺母，并装配开口销，然后活动斜腕臂，观察斜腕臂在活动过程中是否有卡滞。
中铁电气化局集团湘桂铁路扩能改造电气化工程指挥部GTXG-4标衡阳至永州接触网工程作业指导书（腕臂预配）编制：审核：批准：二0一二年一月十五日一、编制依据；《高速铁路电力牵引供电工程施工技术指南》铁建设[2010]241号；《高速铁路电力牵引供电工程施工质量验收标》TB10758-2010/J115-2011 ；《客货共线铁路电力牵引供电工程施工技术指南》TZ10208-2008；《铁路电力牵引供电工程质量验收标准》TB10758-2010（J1154-2011）；《隧道内吊柱上接触网悬挂安装图》图号：湘桂电化施图（网）-F00T00；中铁第四勘察设计院《湘桂扩能改造工程接触网施工设计细则》；《隧道外接触网中间悬挂安装图》图号：湘桂电化施图（网）-F05M000；《隧道外道岔悬挂安装图》图号：湘桂电化施图（网）-F06M000；《隧道外四跨非绝缘锚段关节悬挂安装图》图号：湘桂电化施图（网）-F07M4000；《隧道外五跨非绝缘锚段关节悬挂安装图》图号：湘桂电化施图（网）-F07M5000；《隧道外五跨绝缘锚段关节悬挂安装图》图号：湘桂电化施图（网）-F08M5000；《隧道外六跨分相绝缘锚段关节悬挂安装图》图号：湘桂电化施图（网）-F09M6000；《接触网工程施工管埋标准化手册》（中铁电气化局集团）二、内业技术准备1、应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2、核对腕臂计算结果并将预配表下发预配组（计算预配表一式三份：工程部、中心料库、预配班组各一份）3、外业技术准备⑴、制作预配平台；⑵、接触网预配组负责支柱预配工作。
4、技术要求⑴、预配前，零部件经现场抽检合格；⑵、支柱装配预配应在加工车间集中预配，预配应采用专用平台；⑶、预配的各项长度尺寸应严格按计算值预配，其施工偏差不应大于3mm。

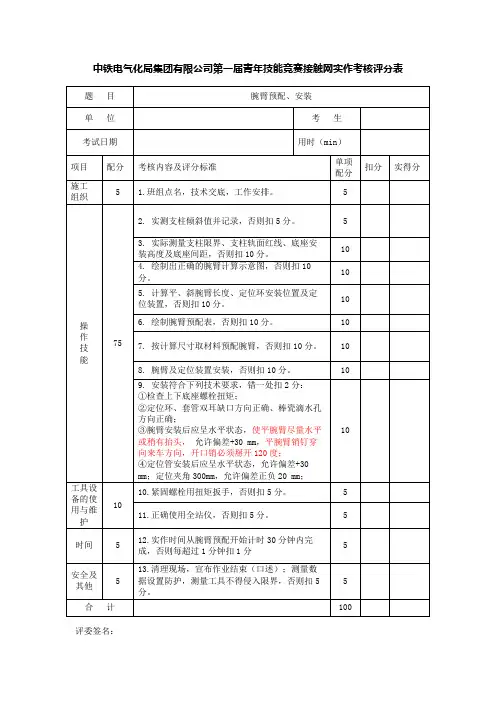

腕臂安装要求及注意事项此注意事项为作业指导书的补充，当本要求内容与作业指导书冲突时，以本要求为准。
1、腕臂测量腕臂计算前需要现场测量准确的参数，需要测量的参数有：侧面限界、曲线外轨超高、支柱内沿倾斜值、轨面至基础面高差。
各项参数解释如下：限界：在轨平面处，从轨面中心到支柱的水平距离，单位毫米。
超高：支柱在曲线外侧时超高为正，支柱在曲线内侧时为负，单位毫米。
支柱斜率：支柱的倾斜率，向田野侧倾斜为正，向线路侧倾斜为负，单位毫米/米（一定要注意单位，正负值不要错）。
测量表格示例如下：2、腕臂预配根据计算结果及安装图纸，领取设计规定的零件，若设计不明确时，则查阅相对应的《材料计划》中的零件预配，按材料计划领取零件，不可随意替代零件，否则会引起材料使用的混乱，最终造成材料的浪费。
材料准备齐全后即可开始预配。
根据计算结果，截取平、斜腕臂的长度，截取腕臂支撑的长度，截取定位管的长度等，然后在截取后的铝合金管上写杆号，做标记。
在腕臂及定位管上用钢卷尺测量并标记出套管座、定位环及套管双耳等安装位置，用记号笔划线标识。
按划线标识安装套管座、定位环、套管双耳等，用梅花搬手拧紧螺母，用力矩搬手检验力矩是否达到设计要求，未达到的使其达标，各种配件的紧固力矩按厂家的零件图要求紧固，没有明确说明的，按《铁路电力牵引供电工程施工规范》要求的力矩紧固。
预配时要统一螺栓穿向：腕臂底座在支柱上安装螺栓：由线路侧穿向田野侧；腕臂上零件螺栓穿向：没有特殊方向限制的螺栓，上行（及上行侧线部分）顺线路方向一律由天津穿向秦皇岛方向，即螺母（或开口销）在秦皇岛侧；下行部分与之相反。
上下方向螺栓一律由上向下穿。
有固定方向的螺栓（如承力索座、套管单耳等）均按零件要求安装。
承力索座下部弯钩方向：正定位弯钩开口远离支柱，反定位则弯钩朝向支柱侧（详见腕臂安装图）其余未详述螺栓穿向以结构合理、整个站场工艺统一美观为原则。
3、腕臂安装腕臂底座的安装：圆管柱、格构式钢柱等为预留孔外安装，在孔外安装时，容易发生底座偏斜现象，安装时一定要注意横平竖直，上下底座要对正，且底座中心正对线路中心方向。

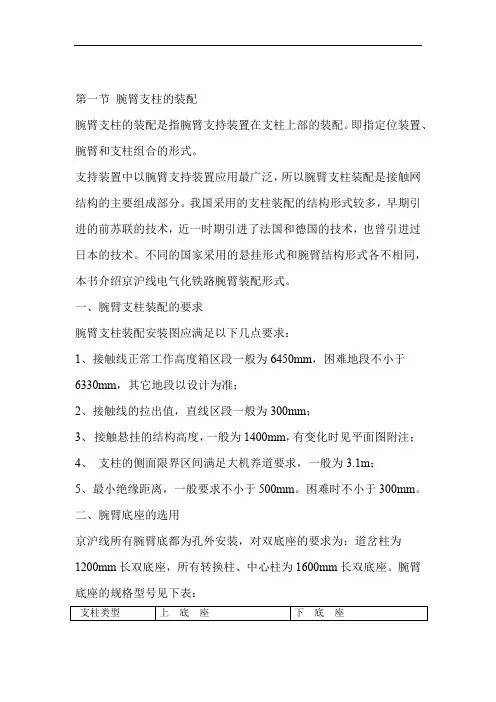

第一节腕臂支柱的装配腕臂支柱的装配是指腕臂支持装置在支柱上部的装配。
即指定位装置、腕臂和支柱组合的形式。
支持装置中以腕臂支持装置应用最广泛，所以腕臂支柱装配是接触网结构的主要组成部分。
我国采用的支柱装配的结构形式较多，早期引进的前苏联的技术，近一时期引进了法国和德国的技术，也曾引进过日本的技术。
不同的国家采用的悬挂形式和腕臂结构形式各不相同，本书介绍京沪线电气化铁路腕臂装配形式。
一、腕臂支柱装配的要求腕臂支柱装配安装图应满足以下几点要求：1、接触线正常工作高度箱区段一般为6450mm，困难地段不小于6330mm，其它地段以设计为准；2、接触线的拉出值，直线区段一般为300mm；3、接触悬挂的结构高度，一般为1400mm，有变化时见平面图附注；4、支柱的侧面限界区间满足大机养道要求，一般为3.1m；5、最小绝缘距离，一般要求不小于500mm。
困难时不小于300mm。
二、腕臂底座的选用京沪线所有腕臂底都为孔外安装，对双底座的要求为：道岔柱为1200mm长双底座，所有转换柱、中心柱为1600mm长双底座。
腕臂底座的规格型号见下表：三、接触网腕臂安装图有关接触网腕臂安装图有：1、接触网腕臂安装图第一册腕臂安装单线图[京沪电化徐沪施(网)-050000]，可根据平面布置图查本图，再根据本图查腕臂安装图。
2、接触网锚段关节、线岔平面图[京沪电化徐沪施(网)-040000]，根据本图可以了解关节的平面布置和立面布置的有关设计。
下面是京沪线各种锚段关节平面、立面图的示意图。
四跨绝缘关节立面示意图四跨绝缘关节平面示意图五跨绝缘关节立面示意图700064901五跨绝缘关节平面示意图四跨非绝缘关节立面示意图`四跨非绝缘关节平面示意图六跨带中性区双绝缘关节电分相平、立面示意图0.710.5m10.5m 55，(网)-050000] 第二册[京沪电化徐沪施3、接触网腕臂安装图根据本图可直接查出所需零件及安装要求。
接触网平面布置图的安装图号为单线图号，在应用过程中应从段的中间柱≥4500m(R单线图中查腕臂安装图。
