建筑工程识图与构造1建筑识图基础知识

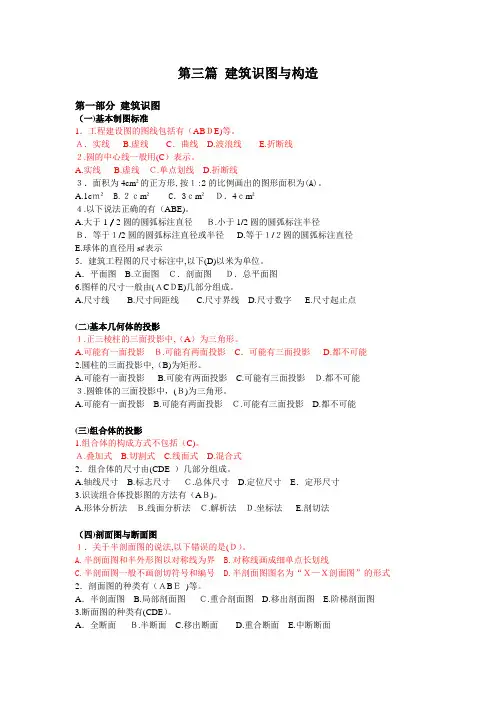

第三篇建筑识图与构造第一部分建筑识图（一)基本制图标准1．工程建设图的图线包括有（ABＤE)等。

Ａ．实线 B.虚线C．曲线 D.波浪线 E.折断线２.圆的中心线一般用(C）表示。

A.实线B.虚线Ｃ.单点划线 D.折断线３．面积为4cm²的正方形,按１:2的比例画出的图形面积为(A)。

A.1cｍ²B.２ｃm²C．3ｃm²Ｄ．4ｃm²４.以下说法正确的有（ABE)。

A.大于1／2圆的圆弧标注直径Ｂ.小于1/2圆的圆弧标注半径Ｂ．等于１/2圆的圆弧标注直径或半径 D.等于１/２圆的圆弧标注直径E.球体的直径用s¢表示5．建筑工程图的尺寸标注中,以下(D)以米为单位。

A．平面图 B.立面图Ｃ．剖面图Ｄ．总平面图6.图样的尺寸一般由(ＡCＤE)几部分组成。

A.尺寸线B.尺寸间距线C.尺寸界线D.尺寸数字E.尺寸起止点(二)基本几何体的投影１.正三棱柱的三面投影中,（A）为三角形。

A.可能有一面投影Ｂ.可能有两面投影C．可能有三面投影 D.都不可能2.圆柱的三面投影中,（B)为矩形。

A.可能有一面投影B.可能有两面投影C.可能有三面投影Ｄ.都不可能３.圆锥体的三面投影中，(Ｂ)为三角形。

A.可能有一面投影B.可能有两面投影Ｃ.可能有三面投影 D.都不可能(三)组合体的投影1.组合体的构成方式不包括（C)。

Ａ.叠加式 B.切割式 C.线面式 D.混合式2．组合体的尺寸由(CDE ）几部分组成。

A.轴线尺寸B.标志尺寸Ｃ.总体尺寸 D.定位尺寸E．定形尺寸3.识读组合体投影图的方法有（AＢ)。

A.形体分析法Ｂ.线面分析法Ｃ.解析法Ｄ.坐标法 E.剖切法（四)剖面图与断面图１．关于半剖面图的说法,以下错误的是(Ｄ）。

A.半剖面图和半外形图以对称线为界B.对称线画成细单点长划线C.半剖面图一般不画剖切符号和编号D.半剖面图图名为“Ｘ—Ｘ剖面图”的形式2．剖面图的种类有（ＡBＥ)等。

建筑识图与构造复习一、投影法的分类中心投影法平行投影法斜投影法正投影法二、正投影的基本特征：真实性、积聚性、类似性。

三、三个投影图之间存在的投影关系长对正高平齐宽相等四、直线对H面的倾角用α表示，对V面的倾角用β表示，对W 面的倾角用γ表示。

五、剖面图的形成定义：假想用剖切平面剖开物体，将处在观察者和剖切平面之间的部分移去，将剩余的部分像投影面进行投影，所成的图形为剖面图。

六、断面图的形成假想用一个剖切平面将物体剖开，只绘出剖切平面到部分的图形称为断面图。

七、建筑的概念建筑物=建筑物＋构造物建筑物的构成要素：建筑功能（主导）、建筑技术（先提条件）、建筑形象（艺术性）。

建筑的使用功能是建筑的目的，是主导因素。

技术和物质条件是实现建筑使用功能的手段，而建筑的艺术形象是建筑功能、技术、艺术内容的综合体现。

八、建筑按照使用性质分为：民用建筑（非生产性建筑）、工业建筑、农业建筑。

九、建筑按照结构所用的材料分类：木结构，混合结构，钢筋混凝土结构，钢结构，钢、钢筋混凝土结构。

十、按照建筑的层数或总高度分类：1·单多层建筑〖27m以下的住宅建筑，建筑高度不超过24m（或超过24m的单层）的公共建筑和工业建筑。

〗2·高层建筑〖建筑高度大于27m的住宅建筑和其他建筑高度大于24m非单层建筑〗。

3·超高层建筑〖建筑总高度超过100m时，为超高层建筑〗。

十一、建筑的耐火等级耐火等级：非燃烧体、难燃烧体、燃烧体、易燃烧体。

耐火极限是指：对任一建筑结构件按时间－温度标准曲线进行耐火试验，构件从受到火的作用时起到失去支持能力或完整性破坏或失去隔火作用时止的这一段时间，以小时为单位。

十二、建筑的组成构件与作用1·基础：是墙或柱下面的承重构件。

承受建筑物的全部荷载并将这些荷载传给地基。

2·墙（柱）：承受楼板和屋顶传给它的荷载。

墙既是承重构件，又是维护构件，柱是承重构件。

3·楼板和楼地面：楼板是水平承重构件，搭在墙上或者梁上，也起着水平支撑作用，增强建筑的刚性和整体性，并用来分隔楼层之间的空间。

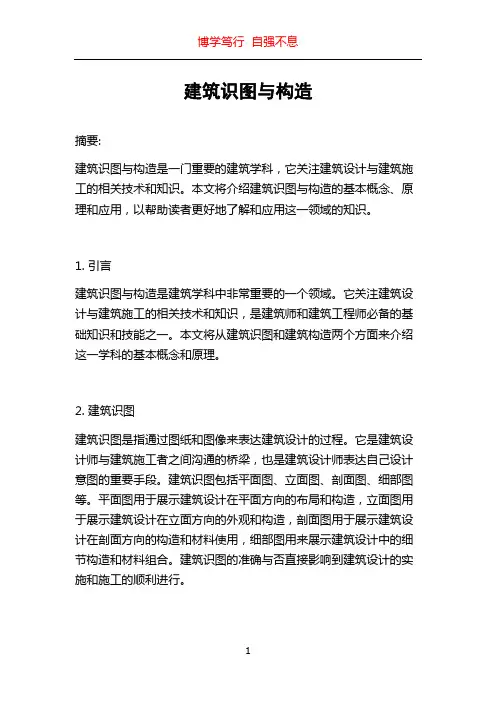

建筑识图与构造摘要:建筑识图与构造是一门重要的建筑学科，它关注建筑设计与建筑施工的相关技术和知识。

本文将介绍建筑识图与构造的基本概念、原理和应用，以帮助读者更好地了解和应用这一领域的知识。

1. 引言建筑识图与构造是建筑学科中非常重要的一个领域。

它关注建筑设计与建筑施工的相关技术和知识，是建筑师和建筑工程师必备的基础知识和技能之一。

本文将从建筑识图和建筑构造两个方面来介绍这一学科的基本概念和原理。

2. 建筑识图建筑识图是指通过图纸和图像来表达建筑设计的过程。

它是建筑设计师与建筑施工者之间沟通的桥梁，也是建筑设计师表达自己设计意图的重要手段。

建筑识图包括平面图、立面图、剖面图、细部图等。

平面图用于展示建筑设计在平面方向的布局和构造，立面图用于展示建筑设计在立面方向的外观和构造，剖面图用于展示建筑设计在剖面方向的构造和材料使用，细部图用来展示建筑设计中的细节构造和材料组合。

建筑识图的准确与否直接影响到建筑设计的实施和施工的顺利进行。

3. 建筑构造建筑构造是指建筑物各构件之间的连接和组合方式。

建筑构造包括结构构造、外墙构造、屋面构造等。

结构构造是建筑物的骨架，主要包括梁、柱、墙等。

外墙构造是建筑物外部的墙体构造，主要包括砖墙、石墙、玻璃幕墙等。

屋面构造是建筑物的顶部构造，主要包括瓦片屋面、金属屋面、混凝土屋面等。

建筑构造的选择和设计要考虑到力学原理和结构安全，以及建筑外观的美观和功能的实现。

4. 建筑识图与构造的应用建筑识图与构造的应用非常广泛。

它可以应用于建筑设计中，帮助建筑师更好地表达自己的设计意图。

它也可以应用于建筑施工中，帮助施工人员理解和实施建筑设计。

此外，建筑识图与构造还可以应用于建筑改造与维修中，帮助维修人员理解和实施维修工作。

建筑识图与构造在建筑学科中的地位和作用不可忽视。

5. 建筑识图与构造的发展趋势随着科技的不断进步，建筑识图与构造也在不断发展和创新。

虚拟现实技术和三维建模技术的应用使得建筑识图更加直观和具体。

可编辑修改精选全文完整版建筑识图与构造一、名词解释1、建筑技术:是建造建筑物的手段，包括建筑材料技术、建筑施工技术和建筑设备技术等内容。

2、建筑形象：是建筑体型、立面形式、建筑色彩、材料质感和细部装饰等的综合反映。

3、比例：是图形与实物相对应的线形尺寸之比。

4、投影法：投射线通过物体，向选定的面投射，并在该面上得到图形的方法。

5、铅垂面：投影垂直面中垂直于H面，倾斜于V面、W面的平面，又称H面垂直面。

6、同坡屋面：屋面由若干个与水平面倾角相等的平面组成时，称为同坡屋面。

7、正轴测图：是投射线垂直于轴测投影面而得到的轴测投影。

8、建筑物：供人们生活、学习、工作、居住以及从事生产和各种文化活动的房屋称为建筑物。

9、钢结构建筑：主要承重构件全部采用钢材制作的建筑。

10、建筑构件的耐火极限：是指从建筑构件受到火的作用时起，到建筑物失去支持能力或完整性被破坏或失去隔火作用时为止的这段时间，用小时表示。

11、基础：是建筑物最下面的部分，是地下的承重构件，它承受建筑物的全部荷载，并把荷载传给下面的土层—地基。

12、定位轴线：是确定建筑物结构或构件的位置及其标志尺寸的基线。

13、墙脚：通常是指室外地坪以上至室内地坪的那部分墙体。

14、圈梁：是沿外墙四周及内墙（或部分内墙）在同一水平面上设置的连续封闭的梁。

15、无组织排水：是指屋面雨水直接从檐口滴落至地面的一种排水方式。

16、柔性防水屋顶：又称卷材防水屋顶，是利用防水卷材与粘合剂结合，形成连续的大面积的构造层来防水的屋顶。

17、相对标高：凡标高的基准面是根据工程需要而各自选定的标高称为相对标高。

18、建筑平面图：是假设用一个水平剖切平面，沿着房屋各层门窗洞口的位置，将房屋切开，移去剖切平面以上的部分，向下投射而得到的水平剖视图。

19、建筑剖面图：是假设用一个垂直的剖切平面剖切房屋，移去剖面前面的部分，向其余部分作投射所得的投影图。

20、结构施工图：按结构设计的结果绘制成的图样就叫做结构施工图。

模块1 建筑制图基本知识（1）《房屋建筑制图统一标准》（GB/T 50001—2010）中统一规定了所有设计图纸的幅面及图框尺寸，主要有A0、A1、A2、A3、A4等。

（2）尺寸界线应用细实线绘制，与被注长度垂直，其一端离开图样轮廓线不应小于2mm，另一端宜超出尺寸线2~3mm。

（3）常用的图板规格有0号、1号和2号，绘制时应根据图纸幅面的大小来选择图板。

（4）比例尺一般为木制或塑料制成，比例尺的三个棱面刻有6种比例，通常有1∶100、1∶200、1∶300、1∶400、1∶500、1∶600，比例尺上的数字以米（m）为单位。

（5）图纸幅面的形式有哪几种？答：图纸幅面的形式有A0:1189×841 ；A1:841×594；A2:594×420 ；A3:420×297 ；A4:297×210 （单位mm）。

（6）简述线型的种类与用途。

答：表图线的线型、宽度及用途名称线型线宽用途实线粗 b 主要可见轮廓线中粗0.7 b可见轮廓线中0.5 b可见轮廓线、尺寸线、变更云线细0.25 b图例填充线、家具线虚线粗 b 见各有关专业制图标准中粗0.7 b不可见轮廓线中0.5 b不可见轮廓线、图例线细0.25 b图例填充线、家具线单点长画线粗b见各有关专业制图标准中0.5 b见各有关专业制图标准细0.25 b中心线、对称线、轴线等双点长画线粗b见各有关专业制图标准中0.5 b见各有关专业制图标准细0.25 b假想轮廓线、成型前原始轮廓线折断线细0.25 b断开界线波浪线细0.25 b断开界线（7）绘制图线的要求有哪些？答：1）在同一张图纸内，相同比例的图样应选用相同的线宽组，同类线应粗细一致。

图框线、标题栏线的宽度要求见下表。

图框线、标题栏线的宽度要求（单位：mm）幅面代号图框线标题栏外框线标题栏分格线A0、A1 b0.5 b0.25 b A2、A3、A4 b 0.7 b0.35 b 2）相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm。

建筑识图和房屋构造的基本知识一、建筑工程图比例及建筑工程图上常用比例比例是指所绘制的图样大小与实物的大小之比，即比例=图纸上的线段长度：实物的线段长度。

例如，一幢房屋的长度是50m，而在工程图纸上它相应的长度只画0.5m，那么它的比例是1:100。

工程图纸所使用的各种比例，应根据图样的用途及其复杂程度确定。

建筑工程图选用的比例如表1-1所示。

选用时应优先选用表中的“常用比例”，需要时也可选用“可用比例”。

常用比例1:1，1:2，1:5，1:10，1:20，1:50，1:100，1:200，1:500,1:1000可用比例1:3，1:15，1:25，1:30，1:40，1:60，1:150，1:250，1:300,1:400，1:600比例在建筑设计图中注写位置，一般在图名的右侧；标注详图的比例，写在详图索引标志的右下角。

比例的字高宜比图名的字高小一号或二号。

二、图线线型种类及一般用途在建筑施工图中，为了表示图中不同的内容、不同的情况，并且能够分清主次，必须使用不同的线型和不同宽度的图线来表达。

各种线型的种类及一般用途见表1-2：表1-2 施工中常用线型的种类及用途名称线型线宽一般用途实线粗 b主要可见轮廊线、剖面图中被剖到部分的轮廊线、结构施工图的钢筋线中可见轮廊线细可见外轮廓、图例线、可见轮廓线、尺寸线、引出线、图例线、标高符号线等虚线粗 b 结构施工图中不可见的钢筋线、螺栓线中不可见轮廓线细不可见轮廓线、图例线点划线粗 b 结构施工图中梁或屋架的位置线中见有关专业制图标准细中心线、轮廓线、定位轴线双点划线粗 b 预应力钢筋线中见有关专业制图标准细假想轮廓线、盛开前原始轮廓线折断线断开界线波浪线～～～～～～～～～～～～断开界线三、尺寸的一般标注建筑工程施工图除应按一定的比例画出外，还必须注有完整的尺寸，才能全面地表达图形的意图和各部分的相对关系。

建筑图工程图中的尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四部分组成。

建筑识图与构造引言建筑识图与构造是建筑设计和建筑施工过程中非常重要的一部分。

建筑识图指的是通过图纸等媒介来传达建筑设计师的意图，以便施工人员能够理解并按照设计师的意图进行施工。

而建筑构造则是指建筑物在力学和结构上的组织和构筑方式。

本文将介绍建筑识图与构造的基本概念、常用方法和注意事项。

一、建筑识图1.1 建筑图纸种类建筑图纸是建筑识图的基本工具，它包括平面图、立面图、剖面图和细部图等。

平面图用来表达建筑物的平面布局和空间结构，立面图用来表达建筑物的外立面和立面构造，剖面图用来表达建筑物的纵向构造和内部空间布局，细部图用来表达建筑物的细节构造和连接方法。

1.2 图纸标注与符号为了更好地传达设计师的意图，建筑图纸中使用了丰富的标注和符号。

常见的标注和符号包括尺寸标注、符号代号、阴影、箭头、剖面线等。

这些标注和符号都有着明确的含义和用途，施工人员需要详细了解它们的意义和使用方法。

1.3 工程量的计算与控制在建筑施工过程中，需要对各种材料和施工工艺进行合理的计算和控制。

建筑图纸中通常会给出相关的工程量计算方法和控制要求，施工人员需要准确地进行工程量的计算和控制，以确保施工进度和质量的符合设计要求。

二、建筑构造2.1 结构体系建筑物的结构体系是指建筑物各构件之间的相互关系和组织方式。

常见的结构体系有框架结构、剪力墙结构、桁架结构等。

不同的结构体系适用于不同的建筑类型和功能要求，设计师需要根据具体情况选择合适的结构体系。

2.2 结构构件结构构件是指构成建筑物结构的各个部件，如柱子、梁、墙体等。

结构构件需要具备足够的强度和刚度，以承受和传递加载作用。

设计师需要合理地选择和安排结构构件，以确保建筑物具有足够的稳定性和安全性。

2.3 结构连接方式结构连接方式是指结构构件之间的连接方法和技术。

常见的结构连接方式有焊接、螺栓连接、榫卯连接等。

不同的连接方式适用于不同的结构构件和施工要求，施工人员需要掌握各种连接方式的操作技巧和注意事项。
