三相异步电动机星三角启动电气把握图详解 - 电动机三相异步电动机星三角启动电气把握图详解1.一次图画法：（1）（2）均可表示星三角的一次图画法形式。
2.星三角启动：（1）启动过程：就是先星型启动（"Y型启动"），经过时间继电器切换到三角形（"△型启动"）。
（2）为什么叫星三角起动？其实是三相异步电动机定子绕组的接线，先接成星（Y）型，再切换后接成三角(△)型，如下图图注：（1）U1表示绕组首端，U2表示绕组末端，其他类推。
（2）星型和三角形上下两个图是一样的，红色线表示连接起来（3）三角形要首尾相接（3）怎样接通切换？1.利用接触器和时间继电器，这里的接触器分别用途：主用的KM,Y型用的KM,△型用的KM（这里并不是说有专用的这种Y△接触器,而是说这接触器用来实现怎么样的把握功能）时间继电器：通电延时型时间继电器2.起动过程：按下起动按钮rarr;接触器动作接成星型rarr;经过时间继电器延时rarr;切换到三角型.（4）一，二次原理图主KM：从按下启动按钮时会始终吸合的接触器。
YKM：星型启动时吸合，切换三角形时不吸合middot; KM：星型启动时不吸合，切换三角形时吸合（1）我们要记住星三角起动过程：1.按下起动按钮2.主KM和YKM接触器吸合，星型起动3.经过时间继电器延时4.切断YKM，并接通△KM，切换到三角型.（2）通电延时型时间继电器：通电后，在设定的时间后才动作，和接触器一样，有线圈，常开触点，常闭触点，但这种通电延时型，不是马上动作，而是在你设定的时间后才动作。
例如：设定3秒，线圈通电后，常开常闭触点不会马上动作，要3秒钟时间到了才动作。
注：触点始终保持动作！！线圈断电后才复位！！！记住！下图挨次：线圈，常闭触点，常开触点挨次：线圈，常闭触点，常开触点（3）二次图详解①先看红色线，这一部分从起动按钮"SB1"开头，始终到零线是接通的，所以，当按下起动按钮时，KM1，KM3，KT均会接通！KM1帮助触点通过"自锁"，使电路始终得电，处于接通状态。
1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。
而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。
星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z （以下以额定电压380V的电机为例）星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小，但电动机可达到一定的转速。
角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。
星三角形降压启动原理1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。
而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。
星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z （以下以额定电压380V的电机为例）星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小，但电动机可达到一定的转速。
角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。
什么是星三角降压启动？星三角降压启动原理线路图什么是星三角降压启动？所谓星三角降压启动是指启动时，先把三相鼠笼式异步电动机定子三相绕组做星形链接，等电动机转速升高到一定值后再改成三角形。
因此这种降压启动方法只能用于正常运行时坐三角形接法的电动机上。
星三角降压启动原理线路图必须是三角形接线的电动机才能用星三角降压起动。
起动时，用开关将电动机三相绕组接线方式改为星形，每相绕组的电压为220V，起动完毕后用开关再改回三角形接线使各相绕组电压为380V。
这样的起动电流只有全压起动时的1/3。
所谓星三角降压启动是指启动时，先把三相鼠笼式异步电动机</a>定子三相绕组做星形链接，等电动机转速升高到一定值后再改成三角形。
因此这种降压启动方法只能用于正常运行时坐三角形接法的电动机上。
星三角降压启动原理原理线路图如下图所示。
启动时将星三角（Y-△）转换开关的手柄S2置于启动位置，则电动机定子三相绕组的末端U2、V2、W2连成一个公共点，三相电源L1、L2、L3经开关S1向电动机定子三相绕组的首端U1、V1、W1供电，电动机以星形接法启动。
加在每相定子绕组上的电压为电源线电压U1的1/√3倍，因此启动电流较小（延伸：电动机启动电流很大的原因与不利影响）。
等电动机启动即将结束时再把手柄S2转到运行位置，电动机定子成三角形接法，这时加在电动机定子每组绕组上的电压即为线电压U1，电动机全压正常运行。
采用Y-△星三角降压启动时，启动电流为直接采用三角形接法时启动电流的1/3，但启动转矩降低很多，所以只能用于轻载或者空载启动的电动机上。
采用星三角降压启动的优点是所需设备简单、成本低，因而获得了较为广泛的采用。
由于此法只能用于正常运行时为三角形（△）接法的电动机中，因此外国生产的J02及Y系列三相鼠笼异步电动机，凡是功率在4千瓦及以上的电动机正常运行时都采用三角形接法。
电动机定子的线圈，相当于三根电感，都有两个头，一共U1、U2、V1、V2、W1、W2；电源线为L1、L2、L3，零线为N。
电机星三角降压启动原理电路图分析上图所示为异步电动机星三角起动控制电路图，此种接法只适合于电动机正常运行时为三角型联接。
所需主要元器件：三个交流接触器、热继电器、时间继电器，启动、停止按钮各一，熔断器五个三个接触器作用：一个为主电路接通电源,一个为Y型启动，一个为△启动.时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。
热继电器作用：提供过载保护。
熔断器作用：为电动机提供短路保护。
星形——三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y—△起动只能用于正常运行时为△形接法的电动机。
这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面图示。
可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。
下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了，无奈，继续加强。
先来看一下主接线图。
Y-△启动的话，先要星型启动的话，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。
接下来看一下控制回路吧：根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。
整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。
星三角启动原理图解————————————————————————————————作者：————————————————————————————————日期：星三角启动原理图解什么地方需要使用星-三角启动？在上一篇文章什么是三相电？为什么家用电器的插头最多只有三个头？中有人特意在评论中纠正我，说星三角启动使用的就是三项三线电。
其实则不然，首先星三角启动确实只用到了三根相线，但是并不代表只能用三相三线。
三相四线、三相五线，均可使用星三角连接，只不过在连接时只使用三根相线，零线不接入电路。
其次，三相三线只用于输电线路，民用和工业电路中，根本没有三相三线电接入。
星-三角，实际上是两种接法——星形接法和三角形接法。
星形接法会使电动机各个绕组上的电压降为原来的根号三分之一，从而使电压降低；三角形接法可以保持原本的电压。
这两种接法往往组合在一起使用，即启动时使用星形连接，达到降压启动的目的，防止电机烧毁；启动后使用三角形接法，使电动机可以在额定电压下正常运行。
这种启动方式叫做“星-三角启动”，由一个特定的控制电路进行自动切换。
星-三角接法适用于三相异步电动机。
星形连接又被称作Y形接法，即将三个绕组的末端连在一起，从始端分别引出导线。
如下图▼在实物连接时，把电动机一侧的接线柱短接，只使用另一侧的接线柱▼接好之后，电动机的接线柱应该是这样的▼如需要变频器控制，则必须使用星形接法。
三角形连接又可以叫做△连接，是把三个绕组的收尾相连再从三个连接点引出三条线。
如下图▼实物连接时，是把两侧的接线柱依次短接▼接好后，电动机的接线柱应该是这样的▼如果是电动机负荷较小，可以直接使用三角形接法。
星-三角启动的控制明白了两种接法后，就需要把这两种接法组合在一起使用。
如上文所说，我们要求降压启动，且启动后自动切换为三角形连接。
为此，我们使用到如下电路▼在该电路中，我们引入了一个新的元件——时间继电器（其它元件的原理请戳我们之前的文章：电工零基础的人也能看懂：二次回路的基本控制原理）。
电机星三角降压启动原理电路图分析本文介绍了异步电动机星三角降压启动的原理和控制电路图。
该接法适合于电动机正常运行时为三角型联接。
所需主要元器件包括三个交流接触器、热继电器、时间继电器、启动和停止按钮各一个，以及五个熔断器。
三个接触器的作用分别是主电路接通电源、Y型启动和△启动。
时间继电器通过设定确定星型到三角型转换的时间，需要延时触点。
热继电器提供过载保护，熔断器为电动机提供短路保护。
星形——三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y—△起动只能用于正常运行时为△形接法的电动机。
该降压启动方式的适用电机有局限性，降压起动时的电流为直接启动时的1/3.控制回路的操作流程为：按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现。
通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁。
整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。
需要注意的是时间继电器的触点带有延时，是得电延时还是失电延时，一定要记牢才行。
左凸右凹，指的是物体的左侧向外凸出，而右侧向内凹陷。
这种形状可以用于制造一些特殊的零件，比如齿轮。
延头瞬尾指的是物体的前部较为突出，而后部则突然变细。
这种形状常用于制造一些流体力学上的零件，比如涡轮。
左凹右凸则是左侧向内凹陷，右侧向外凸出。
星形三角形降压启动电路图及原理星形三角形降压启动电路是一种常用的电路设计，用于控制电机或其他负载的启动和降压。
它可以有效地降低电机启动时的电流冲击，延长设备的使用寿命，同时还能提高电机的效率和稳定性。
本文将介绍星形三角形降压启动电路的原理和电路图，并对其工作过程进行详细解析。
首先，我们来看一下星形三角形降压启动电路的原理。
在电机启动时，由于电机的惯性作用，需要较大的电流来克服电机的惯性力，这就会导致电流冲击。
而星形三角形降压启动电路通过控制电机的起动电压，使电机在启动时的电流得到有效的限制，从而减小了电流冲击，保护了电机和其周边设备。
同时，通过逐步降低电压，电机的启动过程更加平稳，提高了电机的启动效率和稳定性。
接下来，我们将详细介绍星形三角形降压启动电路的电路图。
如下图所示，星形三角形降压启动电路包括主断路器、主接触器、星形三角形切换器、过载继电器、热继电器、控制电源和电机。
主断路器用于控制电路的通断，主接触器用于控制电机的启停，星形三角形切换器用于控制电机的起动方式，过载继电器和热继电器用于保护电机和电路，控制电源为整个电路提供控制信号和电源。
在电路图中，主断路器接入电源，主接触器接入电机的主回路，星形三角形切换器接入电机的起动回路，过载继电器和热继电器接入电机的保护回路，控制电源为整个电路提供控制信号和电源。
当电机需要启动时，通过控制电源给星形三角形切换器提供信号，切换器将电机的起动方式从星形切换为三角形，从而实现电机的平稳启动和降压。
最后，我们来总结一下星形三角形降压启动电路的工作原理。
当电机启动时，星形三角形降压启动电路通过逐步降低电压的方式，有效地限制了电机的启动电流，减小了电流冲击，保护了电机和其周边设备。
同时，通过控制电源给星形三角形切换器提供信号，实现了电机的平稳启动和降压，提高了电机的启动效率和稳定性。
总的来说，星形三角形降压启动电路是一种非常实用的电路设计，能够有效地保护电机和其周边设备，提高电机的效率和稳定性。

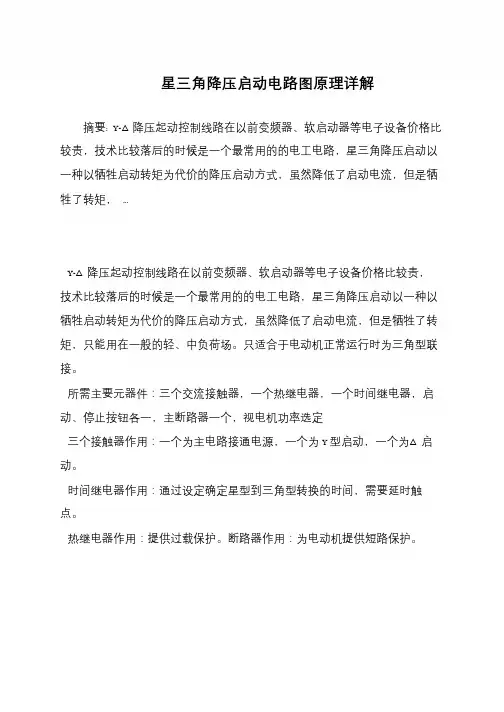

星三角降压启动电路图原理详解摘要: Y-△降压起动控制线路在以前变频器、软启动器等电子设备价格比较贵，技术比较落后的时候是一个最常用的的电工电路，星三角降压启动以一种以牺牲启动转矩为代价的降压启动方式，虽然降低了启动电流，但是牺牲了转矩，...Y-△降压起动控制线路在以前变频器、软启动器等电子设备价格比较贵，技术比较落后的时候是一个最常用的的电工电路，星三角降压启动以一种以牺牲启动转矩为代价的降压启动方式，虽然降低了启动电流，但是牺牲了转矩，只能用在一般的轻、中负荷场。
只适合于电动机正常运行时为三角型联接。
所需主要元器件：三个交流接触器，一个热继电器，一个时间继电器，启动、停止按钮各一，主断路器一个，视电机功率选定三个接触器作用：一个为主电路接通电源，一个为Y 型启动，一个为△启动。
时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。
热继电器作用：提供过载保护。
断路器作用：为电动机提供短路保护。
主电路控制电路按下启动按钮SB2，主回路电源启动，KM 线圈得电，其常开触点闭合，实现自锁，时间继电器线圈回路和KM-Y 线圈回路接通，Y 型启动已经实现，此时时间继电器延时断开触点使Y 形自锁，而△回路KT 的NO（常开）触点得电后要延时闭合，使得△型回路不得电，电路中星形回路与三角形回路互锁，整定时间到后，常闭触点断开，切断Y 型启动回路，时间继电器的常开触点瞬时闭合，接通△型回路，而其KM-△线圈得电，其常开触点闭合，自锁，同时另一个常闭触点使得KT 时间继电器回路断开，KT 线圈失电，电机此时已经处于正常运行状态，完成了星三角降压启动。
需要注意的事项1 星三角降压启动电路，只适用于三角形接法的380V 鼠笼式异步电动机，2 接线时应先将电动机接线盒连接片拆除，虽然是废话，但是很多时候总是会出现马虎大意的情况。
3,接触器与电机连线时一定要区分好相序！！在电机转向调整的时候万万不可大意4 启动时间的调整星形启动时间过短转速还未提升，如果此时切换到三角形，启动电流还是会很大。

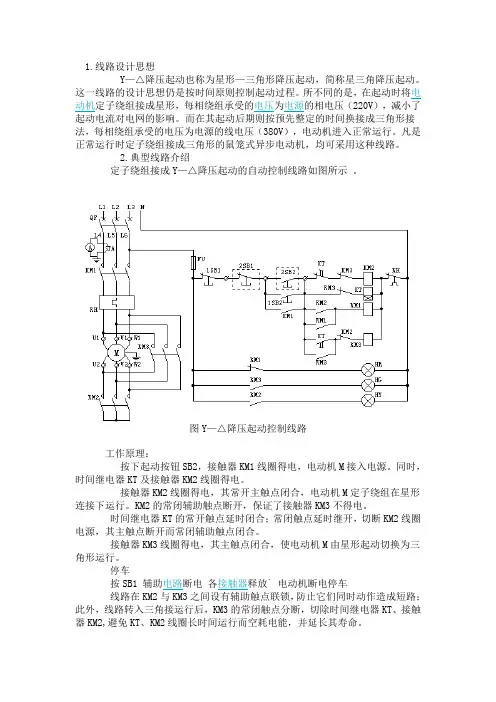

1.线路设计思想Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。
2.典型线路介绍定子绕组接成Y—△降压起动的自动控制线路如图所示。
图Y—△降压起动控制线路工作原理：按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。
同时，时间继电器KT及接触器KM2线圈得电。
接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。
KM2的常闭辅助触点断开，保证了接触器KM3不得电。
时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。
接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。
停车按SB1 辅助电路断电各接触器释放` 电动机断电停车线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。
三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。
其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。
所以该线路适用于轻载或空载起动的场合。
另外应注意，Y—△联接时要注意其旋转方向的一致性。

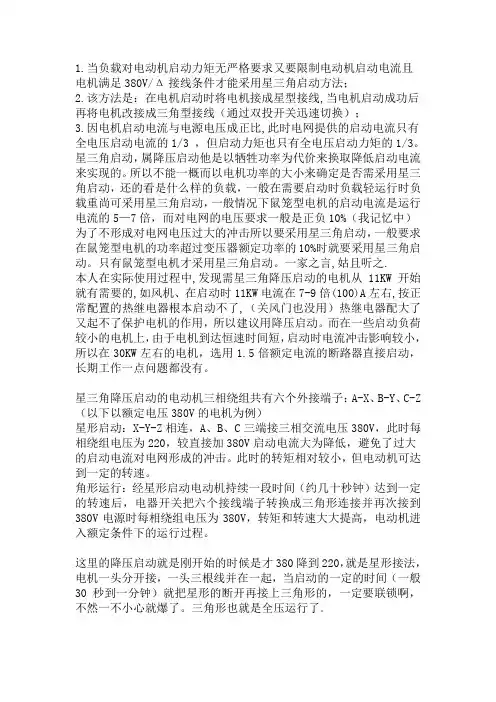

1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。
所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。
只有鼠笼型电机才采用星三角启动。
一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。
而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。
星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z （以下以额定电压380V的电机为例）星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小，但电动机可达到一定的转速。
角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。
