建筑施工测量课件单元5控制测量

建筑施工测量课件单元5控制测量
制网，可越级布设或同等级扩展。
单元5 控制测量
子单元1 控制测量概述
三、高程控制测量
测定控制点高程的工作，称为高程控制测量。
1.高程控制测量的形式
2.高程控制测量的等级
3.高程控制测量的布设
单元5 控制测量
子单元1 控制测量概述
1.高程控制测量的形式
高程控制测量的主要形式是水准测量。也可采用三角高程测 量和GNSS拟合高程测量。
（4）导线点应有足够 密度，分布应尽量均匀， 便于控制整个测区。
单元5 控制测量
子单元2 导线外业测量
观测标志
长期保存的控制点
长期保存的控制点，则应 埋设混凝土标石，中心钢筋 顶面应刻有交叉线，其交点 即为永久标志。
临时控制点 若导线点属临时控制点，则 只需在点位上打一木桩，桩顶 面钉一小钉，其小钉几何中心 即为导线点中心标志。
第一条边的方位角计算：该边与已 知方向αAB是角度增加关系，有
αA1 =αAB + βA
= 57°59′30″ + 99°01′00″
= 157°00′30″
第二条边的方位角计算：先求第一 条边的反方位角（+ 180°），再增减1 号点的转折角，由于是左角：
α12 =α12 + 180° + β1= 157°00′30″+180°+167°45′36″
α12=144°46′06″
单元5 控制测量
子单元2 导线外业测量
3.支既不附合到另一已知控制 点，又不回到原起始控制点的导线，称为支导线，亦称自由导线 。如图所示，A为已知控制点，αAB为已知方向，l、2为支导线 点。因支导线仅一端为已知点，则测角、量距发生错误时，无法 进行检核，有关规范对其点数均有限制。

施工场地的控制测量

施工场地的控制测量
总结词
无人机技术在施工场地控制测量中具有灵活 、高效的特点，能够提供高分辨率的影像数 据和精确的位置信息。
详细描述
无人机技术利用无人机搭载传感器进行飞行 测量，能够快速获取施工场地的影像数据和 位置信息。通过数据处理和分析，可以生成 施工场地的三维模型、地形图等成果，为施 工提供精确的数据支持。同时，无人机技术 还具有操作简便、成本低等优点，在未来的
施工场地控制测量中有广阔的应用前景。
感谢您的观看
THANKS
优化施工方案
根据控制测量数据，评估施工难度，优化施工方案，提高施 工效率。
在施工过程中的监测和控制
施工放样
利用控制测量数据，对施工现场进行精确的定位和放样，确保施工的准确性。
施工监测
实时监测施工过程中的各项参数，如建筑物的位置、高度、方向等，确保施工 质量和安全。
在施工验收和运营管理中的应用
验收测量
在施工完成后，通过控制测量对施工成果进行验收，确保施工质量达标。
运营管理
在运营阶段，通过控制测量数据，对建筑物进行位移监测、沉降监测等，确保运营安全。
05
施工场地控制测量的新技术 和发展趋势
卫星定位技术
总结词
卫星定位技术以其高精度、高效率和全球覆盖的优势，在施工场地控制测量中发挥着重 要作用。
详细描述
控制测量的目的和意义
01
控制测量的目的是为了满足施工 放样和竣工测量的需要，为施工 提供准确的测量数据和基准点。
02
控制测量的意义在于确保施工的 精度和准确性，提高施工效率， 减少误差和返工，保证施工质量 。
控制测量的基本原则
控制测量应遵循“先整体后局部 、先控制后碎部”的原则，即先 建立整体的控制网，再根据控制

建筑工程控制测量PPT课件

建筑工程控制测量PPT课件
⑵坐标反算公式 已知两点坐标，反求边长和方位角，称为坐标反算
方位角公式为：
ab
arctan
yb ya xb xa
arctan
yab xab
(6-9)
边长计算公式为：
Dab
x y 2
2
xab
yab
ab
ab cosab sinab
(6-10)
建筑工程测量
17
§6.2 直线定向及坐标反算
建筑工程测量
4
§6.1 控制测量概述
6.1.1 平面控制测量
国家平面控制网，是在全国范围内建立的控制网。逐级控制， 分为一、二、三、四等三角测量和精密导线测量。图(6-4)
城市控制测量是为大比 例尺地形测量建立控制网， 作为城市规划、施工放样的 测量依据。
城市平面控制网一般可 分为二、三、四等三角网及 一、二级小三角网或一、二 、三级导线。然后再布设图 根小三角网或图根导线。 1985年城市测量规范，其技 术要求见表6-1、6-2。
直接供地形测图使用的控制点，称为图根控制点，简称图根点
。测定图根点位置的工作，称为图根控制测量。
建筑工程测量
7
§6.1 控制测量概述
6.1.2 高程控制网
建立高程控制网的主要方法是 ⑴水准准测测量量。在山区也可采用 ⑵三角高程测测量量 的方法来建立高程控制网，此法不受地形起伏的 影响，工作速度快，但其精度较水准测量低。
象限Ⅲ R=α-180° α=180°+ 象限Ⅳ R=360°-α αR=360°-R
建筑工程测量
18
§6.3 导 线 测 量
将测区内相邻控制点连成直线而构成的折线，称为导线。这些 控制点，称为导线点。导线测量就是依次测定各导线边的长度和各 转折角值；根据起算数据，推算各边的坐标方位角，从而求出各导 线点的坐标。

建筑施工场地的控制测量-资料

建筑施工场地的控制测量-资料
（1）建筑方格网的布置和主轴线的选择 形式：正方形、矩形
当场地较大时，可分两级布设，首级 可采用“十”字形、“口”字形或“田” 字形。
方格网边长：100-200m，一般为50的 倍数。 （2）确定主点的施工坐标 （3）求算主点的测量坐标
9
17.12.2020
一、 建筑方格网的设计
主轴线设计原则：主轴线尽量选在场地中部，方向 与主要建筑 物基本轴线平行；纵横主轴线严格正 交成90；主轴线长度以能控制整个建筑场地为易； 主轴线的定位点称为主点，一条主轴线不能少于3个 主点；主轴线的长度一般取300m－500m，应通视 良好，便于施测。
YP’
XP
XO
XP’
O
YO
19
Y’
YP
Y
17.12.2020
11． 5 施工场地的高程控制测量
建筑场地的高程控制必须与国家
高程控制系统相联系，根据施工要求 选择水准测量等级。
水准点必须在建筑施工影响范围 之外。
20
17.12.2020
谢谢大家！
安置仪器，O点为后视向左右精确放样90º，
形成“田”字形方格网点。然后进行角度和
边
长的校核。
C
M
A
O D
12
N B
返回
17.12.2020
3.建筑方格网的测设
1）用极坐标法测设主点的概略位置 2）点位调整
13
17.12.2020
（1）调整一端点
归化公式1，2
A′ δ
a
A
β
b
O′
（2）调整中点
180a
B D
2
C
1
7
17.12.2020

《施工控制测量》课件

《施工控制测量》课件

施工控制测量的注意事项
01
02
控制点的选择
选择稳固可靠、通视良好、便于长期保存的地方作为控制点，并尽量利用已有的控制点。
控制点的埋设
控制点应埋设在不易受损坏的地方，并设置明显的标识和保护措施，确保长期保存和使用。
根据工程需要和测量规范，确定控制网的精度要求，确保测量数据的准确性和可靠性。
采用合适的数学模型和计算方法，对测量数据进行处理和分析，确保控制网的数据处理结果准确可靠。
精度要求
数据处理
定期对控制点进行复测，检查控制点的稳定性和可靠性，及时发现和处理异常情况。
建立控制点的维护管理制度，加强控制点的保护和保养，确保控制点的长期保存和使用。
定期复测
维护管理
THANKS
感谢观看
高速公路路线长、地形复杂，施工控制测量是确保道路线性和几何尺寸的关键。
高速公路施工控制测量包括平面控制和高程控制两部分，需建立完善的测量控制系统。
在高速公路施工中，需使用全站仪、水准仪等测量设备，实现高精度定位和放样。
高速公路施工控制测量的实施过程中，应遵循规范、准确、高效的原则，确保道路线性和几何尺寸的准确性。
总结词：施工控制测量应遵循"从整体到局部、分级布网、逐级控制"的基本原则。即先进行整体控制网的布设和测量，然后进行局部细致的测量；控制网应分级布设，从高级到低级，逐级控制；同时应尽量保证控制点的稳定性和精度。
施工控制测量的技术方法
三角测量法
利用三角形几何关系，通过测角方式确定点的平面位置。
导线测量法
大型桥梁结构复杂、跨度大，施工控制测量是确保桥梁结构线性和几何尺寸的关键。
桥梁施工控制测量包括主桥和引桥两部分，需建立平面和高程测量控制系统。

《施工控制测量 》课件

《施工控制测量 》课件

展望
技术发展趋势
应用领域拓展
探讨施工控制测量技术的发展方向和未来 趋势，如智能化、自动化技术的应用。
分析施工控制测量技术在其他领域（如农 业、环保等）的应用前景和可能性。
人才培养与教育
合作与交流
强调对施工控制测量技术人才的培养和教 育的重要性，提出相关建议和措施。
倡导业界合作与交流，共同推动施工控制 测量技术的发展和应用。
《施工控制测量》PPT课件
contents
目录
• 施工控制测量概述 • 施工控制测量技术 • 施工控制测量实践 • 施工控制测量在工程中的应用 • 总结与展望
01 施工控制测量概述
施工控制测量的定义
总结词
施工控制测量的定义
详细描述
施工控制测量是指在施工阶段，为了满足工程建设的需要，对施工场地进行全 面的测量和定位工作，为施工提供准确的测量数据和定位信息。
施工控制测量的目的和任务
总结词
施工控制测量的目的和任务
详细描述
施工控制测量的目的是确保工程建设的质量、安全和进度，其任务包括建立施工控制网、施工测量、变形监测等 方面。
施工控制测量的基本原则
总结词
施工控制测量的基本原则
详细描述
施工控制测量应遵循以下原则：精度要求适度、布局合理、分级布网、定期复测等。这些原则是确保 施工控制测量工作准确性和可靠性的基础。
施工控制测量在隧道工程中的应用
隧道工程是施工控制测量的又一重要应用领域。隧道的施 工过程需要精确的测量工作，以确保隧道的平面位置、纵 向坡度、断面形状等参数符合设计要求，同时保证隧道施 工的安全性和稳定性。
施工控制测量在隧道工程中发挥着至关重要的作用，通过 建立高精度的施工控制网，对隧道的洞口位置、中线、横 断面等进行精确测量和放样，确保隧道的施工精度和安全 性，提高隧道工程的施工质量。

建筑施工测量基本知识ppt课件

一、烟囱的定位放线：测设互相垂直的定位轴线。 二、基础施工测量 三、烟囱筒身施工测量
23
第八章 建筑施工测量
§8-6-3 高层建筑施工测量
一、 高层建筑物的轴线投测
(一) 经纬仪引桩投测法
1 选择中心轴线
2 向上投测中心轴线
3 增设轴线引桩
4 注意事项
(1) 经纬仪一定要经过严格检校才能使用，尤其是照准部 水准管轴应严格垂直于竖轴，作业时要仔细整平。
x p x0 x pc o s α y ps i n α y p y 0 x ps i n α y pc o s α
(三) 建筑方格网的测设 用经纬仪交会法或极坐标法：
O
Ⅰ
d1 β1 4.测设方格网主轴线
A
O
B
β2 d2
β3 d3
Ⅱ
Ⅲ
5.调整AOB三点 在一条直线上
9
16
第八章 建筑施工测量
§8-6 工业建筑施工测量
一、 厂房矩形控制网的测设
二、 厂房柱列轴线和柱基的测设
(一) 柱列轴线的测设
根据柱列中心线与矩形控制网的尺寸关系，把柱列中心 线一一测设到矩形控制网的边线上(距离应从靠近的距离 指标桩量起)，并打下大木桩，以小钉标明点位，然后以 这些轴线控制桩为依据，测设柱基。
当场区很大时，主轴线很长，一般只测设其中 的一段，如图中的AOB段，该段上A、O、B点是 主轴线的定位点，称主点。主点的施工坐标一般 由设计单位给出，也可以在总平面图上用图解法 求得一点的施工坐标后，再推算其他主点的施工 坐标。
8
第八章 建筑施工测量
§8-4 建筑场地的施工控制测量
3. 求算主点的测量坐标
25
第八章 建筑施工测量

第十一章建筑场地的控制测量课件


x
y
A
B
O
O’
P
11.5 施工场地高程控制测量
采用闭合或附合水准测量进行高程控制，首级一般布测三等或四等水准，点数一般3—5个，范围较小的也可以直接布测等外水准。水准点可与平控点共用也可为了测设方便单独设点。布点要求：土质坚固，不受施工影响及基础沉降影响，能长久保存，便于高程放样。观测方法同前面第二、第六章所讲。
A
O
B
C
D
随着全站仪的普及,建筑方格网的使用越来越少,民用建筑几乎不使用.
设计图上使用的是施工坐标,与测量控制网的坐标不同,在施工放样数据计算前,首先必须进行坐标换算,把施工坐标换算为测量坐标。换算方法：可以按公式手工计算，也可以利用专门的坐标换算软件自动计算。
11.4 施工控制点坐标换算
坐标换算公式
谢谢大家！
A
B
C
M
N
1
2
3
S1
S3
S2
1）利用测量控制点测设基线
步骤：1、坐标反算角度、边长；2、极坐标法测设基线点；
3、检测角度；4、计算改正数并改正点位5、再检测角度、距离直到角度误差 ≤20″C’
B‘
a
b
=ab△/（a+b） 2
A
B
C
D
1、按前面的方法先测设出AOB并检测合格2、在O点按90°测设OC、OD 方向（盘左、盘右取中）3、沿OC、OD量距即得C、D点4、检测直角，误差≤20″
二、施工控制网的常用形式：
平面控制： 道路工程多用导线控制； 桥梁工程多用三角网或三角锁； 工民建多用建筑方格网或建筑基线。高程控制： 多用水准测量
Surveying
1、建筑基线形式 适用于面积不大，建筑物较少的建筑场地。 布置形式有：

第10章,施工场地的控制测量

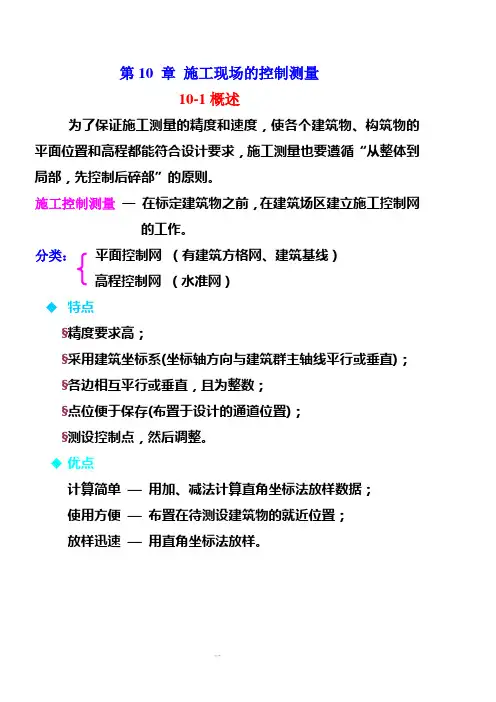

第10 章施工现场的控制测量10-1概述为了保证施工测量的精度和速度，使各个建筑物、构筑物的平面位臵和高程都能符合设计要求，施工测量也要遵循“从整体到局部，先控制后碎部”的原则。

施工控制测量—在标定建筑物之前，在建筑场区建立施工控制网的工作。

分类：平面控制网（有建筑方格网、建筑基线）高程控制网（水准网）◆特点§精度要求高；§采用建筑坐标系(坐标轴方向与建筑群主轴线平行或垂直)；§各边相互平行或垂直，且为整数；§点位便于保存(布臵于设计的通道位臵)；§测设控制点，然后调整。

◆优点计算简单—用加、减法计算直角坐标法放样数据；使用方便—布臵在待测设建筑物的就近位臵；放样迅速—用直角坐标法放样。

一10-2 坐标及坐标及坐标系统一、施工坐标系统在设计和施工部门，为了工作上的方便，长采用一种独立坐标系统，称施工坐标系统。

☎纵轴用A 表示；横轴用B表示，也称A、B坐标。

☎A、B轴应与厂区主要建筑物或道路、管线方向平行。

☎坐标原点设在总平面图的西南角，使所有建筑物的设计均为正值.二、测量坐标系统☎工程建设中，一种是采用国家平面直角坐标；x、y坐标。

☎另一种采用独立的坐标系统。

A、B坐标。

三、坐标换算建筑坐标与测量坐标不一致时，需进行坐标换算。

§建筑坐标系：X′O ′Y′§测量坐标系：X O Y§建筑坐标系原点在测量坐标：X O Y O§A轴在测量坐标系中的坐标方位角 a建筑坐标换算成测量坐标公式： X P = X0+A P cosa - B P sinaY P = Y0+A P sina + B P cosa二10-3 建筑基线一、建筑基线—建筑场地较小、简单时用。

1、基本形式三点一字形三点L形四点T字行五点十字形2、设计建筑基线时注意（1）建筑基线应平行或垂直主要建筑物；（2）建筑基线主点之间要通视，边长100m~400m；（3）主点不受挖土损坏的条件下，应尽量靠近建筑物；（4）建筑基线的测设要满足施工放样的要求；（5）基线应不少于3个，以便检测建筑基线是否有变动。

《施工场地测量》课件


几何水准法
通过水准仪进行高 度测量，适用于测 量场地的水平面。
高程测量法
使用测量仪器测量 地点的垂直高程， 适用于建筑工地等。
方位角测量法
通过指南针等工具 测量场地的方位角， 适用于导航和定位。
测量实践
测量平面坐标
使用测量工具和仪器测量和记录场地的平面 坐标。
测量高程
通过几何水准仪等测量工具测量场地的高程。
准备工作
1
确定测量任务
明确需要测量的内容和目标，以规划
确定测量基准点
2
测量工作。
选择合适的基准点建立测量基准，确
保精确性。
3
打好基础线
根据基准点建立基础线，在场地上划
准备工具和仪器
4
定测量范围。
准备所需的测量工具和仪器，确保无 缺失和损坏。
测量方法
三角测量法
使用三角形的原理 进行场地测量，适 用于大范围测量。
标注施工标志点
在场地上标注施工标志点，以辅助施工工作。
详细记录测量数据
准确记录测量数据，确保数据的可靠性和完 整性。
测量结果的处理和分析
1
检查数据准确性
对测量数据进行检查，确保其准确性和一致性。
2
统计分析数据
对测量数据进行统计分析，揭示数据之间的关系和趋势。
3
绘制平面图和高程图
利用测量数据绘制场地的平面图和高程图，以便后续施工和规划。
《施工场地测量》PPT课 件
施工场地测量是指通过测量工具和仪器，对施工场地进行精确测量和记录的 过程。本课件将介绍施工场地测量的概述、准备工作、测量方法、实践、结 果处理和注意事项。
概述
施工场地测量
了解什么是施工场地测量，以及其目的和意义。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A
O
B
建筑方格网适用
于按矩形布置的建筑
群或大型建筑场地。
G
D
H
三、施工场地的高程控制测量
1．施工场地高程控制网的建立
建筑施工场地的高程控制测量一般采用水准测量方 法，应根据施工场地附近的国家或城市已知水准点，测定 施工场地水准点的高程，以便纳入统一的高程系统。
在施工场地上，水准点的密度，应尽可能满足安置 一次仪器即可测设出所需的高程。
x y0 O
α yP
O′ xP′
x0 y′
x′ yP′
P xP
y
已知P点的施工坐标，则可按下式将其换
算为测量坐标：
xP xo xP cos yP sin
yP
yo
xP
sin
yP
cos
已知P的测量坐标，则可按下式将其换算
为施工坐标：
xP ( xP xo )cos ( yP yo )sin
二、施工场地的平面控制测量
1．施工坐标系与测量坐标系的坐标换算
施工坐标系亦称建筑坐标系，其坐标轴与主 要建筑物主轴线平行或垂直，以便用直角坐标法进 行建筑物的放样。
施工控制测量的建筑基线和建筑方格网一般 采用施工坐标系，而施工坐标系与测量坐标系往往 不一致，因此，施工测量前常常需要进行施工坐标 系与测量坐标系的坐标换算。
ab a b 2
式中 δ——各点的调整值（m）；
a、b——分别为12、23的长度（m）。
如果测设距离超限，如 D D D＞ 1 ，则以2′ D D 10000
点为准，按设计长度沿基线方向调整1′、3′点。
建筑方格网
由正方形或矩形 E
C
F
组成的施工平面控制
网，称为建筑方格网，
或称矩形网。
。2020年9月18日星期五下午4时52分27秒16:52:2720.9.18
• •
T H E E N D 15、会当凌绝顶，一览众山小。2020年9月下午4时52分20.9.1816:52September 18, 2020
16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2020年9月18日星期五4时52分27秒16:52:2718 September 2020
第二节 建筑施工场地的 控制测量
一、建筑施工场地的控制测量概述
1．施工控制网的分类
施工控制网分为平面控制网和高程控制网两种。
（1）施工平面控制网
施工平面控制网可以布设成三角网、导线网、 建筑方格网和建筑基线四种形式。
（2）施工高程控制网
施工高程控制网采用水准网。
2．施工控制网的特点
与测图控制网相比，施工控制网具有 控制范围小、控制点密度大、精度要求高及 使用频繁等特点。
• 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。下午4时52分27秒下午4时52分16:52:2720.9.18
（3）建筑基线的测设方法
根据建筑红线测设建筑基线 根据附近已有控制点测设建筑基线
1）根据建筑红线测设建筑基线
由城市测绘部门测定的建筑用地界定基
准线，称为建筑红线。
A d2 P
B
d1
d1
Q
1
2
C d2 3
2）根据附近已有控制点测设建筑基线
在新建筑区，可以利用建筑基线的设计坐标
和附近已有控制点的坐标，用极坐标法测设建筑基
• 10、人的志向通常和他们的能力成正比例。16:52:2716:52:2716:529/18/2020 4:52:27 PM
• 11、夫学须志也，才须学也，非学无以广才，非志无以成学。20.9.1816:52:2716:52Sep-2018-Sep-20
• 12、越是无能的人，越喜欢挑剔别人的错儿。16:52:2716:52:2716:52Friday, September 18, 2020
• 13、志不立，天下无可成之事。20.9.1820.9.1816:52:2716:52:27September 18, 2020
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
yP
( xP
xo )sin
(
yP
yo )cos
2．建筑基线
建筑基线是建筑场地的施工控制基准线，即 在建筑场地布置一条或几条轴线。
它适用于建筑设计总平面图布置比较简单的 小型建筑场地。
（1）建筑基线的布设形式
建筑基线的布设形式，应根据建筑物的 分布、施工场地地形等因素来确定。
常用的布设形式有“一”字形、“L”形、 “十”字形和“T”形。
线。
1
2
D1
D2
3
β2
β3
D3
B
β1
A
测设的基线点往往不在同一直线上，且点与点 之间的距离与设计值也不完全相符，因此，需要精
确测出已测设直线的折角β′和距离D′，并与设
计值相比较。
1′
δ
1
a
2
δ β′
2′
3′
δ
b3
如果 180 超过 15 ，则应对点1′、2′、 3′在与基线垂直的方向上进行等量调整，调整量为：
A
B
C
A
B
C
D
C
A
B
C
A
O
B
D
D
（2）建筑基线的布设要求
1）建筑基线应尽可能靠近拟建的主要建筑物， 并与其主要轴线平行，以便使用比较简单的直角坐 标法进行建筑物的定位。
2）建筑基线上的基线点应不少于三个，以便 相互检核。
3）建筑基线应尽可能与施工场地的建筑红线 相连系。
4）基线点位应选在通视良好和不易被破坏的 地方，为能长期保存，要埋设永久性的混凝土桩。
高程控制网可分为首级网和加密网，相应的水准点 称为基本水准点和施工水准点。
2．基本水准点
基本水准点应布设在土质坚实、不受施 工影响、无震动和便于实测，并埋设永久性 标志。
3．施工水准点
施工水准点是用来直接测设建筑物高程 的。为了测设方便和减少误差，施工水准点 应靠近建筑物。
