建筑⼯程测量教案——测设的基本⼯作第七章测设的基本⼯作教学⽬的：1、掌握测设的基本⼯作、点的平⾯位置的测设、坡度线的测设；2、熟悉全站仪的功能和使⽤。

教学重点：1、已知⽔平距离、⽔平⾓和⾼程的测设⽅法；2、点的平⾯位置测设数据计算和测设⽅法；教学难点：1、点的平⾯位置测设数据计算；2、全站仪的功能和使⽤；教学资料：测量学教材、教学课件教学⽅法：讲授法、演⽰法、多媒体教学讲授新课：测设（放样）：在建筑场地上根据设计图纸所给定的条件和有关数据，为施⼯做出实地标志⽽进⾏的测量⼯作。

测设的三项基本⼯作：已知⽔平距离的测设、已知⽔平⾓测设、已知⾼程测设。

第⼀节测设的基本⼯作⼀、测设已知⽔平距离已知⽔平距离的测设，是从地⾯上⼀个已知点出发，沿给定的⽅向，量出已知（设计）的⽔平距离，在地⾯上定出这段距离另⼀端点的位置。

（⼀）钢尺测设1、⼀般⽅法当测设精度要求不⾼时，从已知点出发，沿给定的⽅向，⽤钢尺丈量已知⽔平距离两次，，两次丈量的相对误差在1/3000～1/5000内，取平均位置。

2、精确⽅法当测设精度要求1/10000以上时，则⽤精密⽅法，使⽤检定过的钢尺，⽤经纬仪定线，⽔准仪测定⾼差，计算改正数，再根据计算结果，⽤钢尺进⾏测设。

L=D-△l d -△l t -△l h (7-1)举例：图7.1所⽰，已知待测设的⽔平距离D=26.000m ，在测设前进⾏概量定出端点，并测得两点间的⾼差h AB =+0.800m ，所⽤钢尺的尺长⽅程式为l t =30+0.005+0.000012×30（t-20℃）m ，测设时温度t=25℃，拉⼒与检定钢尺时拉⼒相同，求L 的长度（1）尺长改正△l d = D= ×26.000 =+0.0043m 0l l △000.30005.0（2）温度改正△l t =α(t-20)D=0.000012×(25-20) ×26.000=+0.0016m(3) 倾斜改正△l h =- =- =-0.0123m （4）最后结果L=D-△l d -△l t -△l h =26-0.0043-0.0016+0.0123=26.0064m故测设时应在已知⽅向上量出26.0064m 定出端点B ，要测设两次求其平均位置并进⾏校核。

《工程测量》课程标准《工程测量》课程标准【课程名称】《工程测量》【参考学时】总学时：180 理论学时：114 实训学时：66【适用专业】公路施工与养护专业、道路桥梁施工、公路工程试验检测1.课程定位该课程是中等职业学校公路施工与养护专业、道路桥梁施工专业必修的专业核心课程。

同时，也是获取测量员从业资格的证书课程之一。

本课程以测量员岗位为导向，贯彻中级测量工国家职业资格标准，按照“理实一体化教学”的思路进行教学，使学生具有使用工程测量仪器的能力，掌握公路勘测及路桥施工测量的基本方法，具备公路测量的基本能力和严谨细致的思想品德，为学生毕业后从事勘测设计、工程施工测量、工程检测等岗位打下坚实的职业素质和能力基础。

该课程以《应用数学》、《公路工程基础》等课程的学习为基础，也是进一步学习《路基路面施工》、《桥涵施工》等课程的前导课。

2.课程目标通过本课程的学习，学生将熟悉常用的测量仪器，掌握公路工程施工中各种测量仪器的用法，掌握公路勘测、公路工程施工测量、建筑施工测量的基本方法，具备基本的测量技能，达到中级测量工的基本职业能力和职业规划能力。

同时，养成良好的职业道德、实事求是和耐心细致的工作态度、团队合作和吃苦耐劳精神，在此基础上形成以下职业能力。

2.1 职业能力目标：⑴能熟练使用普通水准仪进行高程测量和三四等水准测量；⑵能熟练使用光学经纬仪进行角度测量；⑶能使用钢尺、经纬仪、测距仪、全站仪等仪器进行距离测量；⑷熟练使用全站仪进行角度、距离、坐标测量和点位坐标放样；⑸能使用GPS进行坐标测量和放样；⑹能使用平板仪、经纬仪、全站仪等进行小区域地形测量，并勾绘地形图；⑺能熟练进行中线测量、纵横断面测量；⑻能熟练运用各种测量仪器进行公路施工和桥梁施工测量；⑼能进行基本的建筑施工测量。

2.2 知识目标：⑴能解释水准测量的原理；⑵能进行各种测量的成果处理；⑶熟练说出各种测量仪器的各部分作用；⑷能进行加密水准点的计算；⑸能进行坐标正反算的计算；⑹能进行地形测量的相关计算，并能勾绘等高线；⑺能正确处理各种测量的内业；⑻能正确绘制纵橫断面图并进行相关的设计、计算；⑼会进行公路和桥梁施工的各种放样计算。

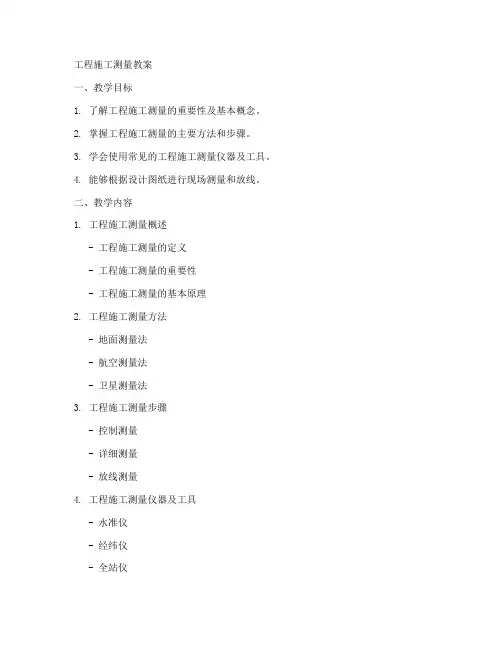

工程施工测量教案一、教学目标1. 了解工程施工测量的重要性及基本概念。

2. 掌握工程施工测量的主要方法和步骤。

3. 学会使用常见的工程施工测量仪器及工具。

4. 能够根据设计图纸进行现场测量和放线。

二、教学内容1. 工程施工测量概述- 工程施工测量的定义- 工程施工测量的重要性- 工程施工测量的基本原理2. 工程施工测量方法- 地面测量法- 航空测量法- 卫星测量法3. 工程施工测量步骤- 控制测量- 详细测量- 放线测量4. 工程施工测量仪器及工具- 水准仪- 经纬仪- 全站仪- GPS测量仪5. 现场测量和放线实例- 测量工具的使用方法- 测量数据的记录和处理- 放线的方法和技巧三、教学过程1. 导入：通过实际案例介绍工程施工测量在建筑施工中的重要性，引发学生对工程施工测量的兴趣。

2. 教学内容讲解：a) 讲解工程施工测量的定义、重要性和基本原理。

b) 介绍工程施工测量的方法和步骤。

c) 讲解工程施工测量仪器及工具的使用方法。

3. 实践操作：a) 安排学生进行实地测量操作，熟悉测量仪器和工具的使用。

b) 指导学生进行测量数据的记录和处理。

c) 教授学生放线的方法和技巧。

4. 案例分析：a) 分析实际工程案例，让学生了解工程施工测量在实际工程中的应用。

b) 引导学生思考如何解决工程施工测量中遇到的问题。

5. 总结：对本节课的内容进行总结，强调工程施工测量的重要性和基本操作方法。

四、教学评价1. 学生能够掌握工程施工测量的基本概念和方法。

2. 学生能够熟练使用工程施工测量仪器及工具。

3. 学生能够根据设计图纸进行现场测量和放线。

五、教学资源1. 工程施工测量教材或指导书。

2. 实地测量场地。

3. 水准仪、经纬仪、全站仪、GPS测量仪等测量仪器及工具。

六、教学建议1. 注重理论教学与实践操作相结合，让学生在实际操作中掌握工程施工测量的方法和技巧。

2. 加强案例分析，让学生了解工程施工测量在实际工程中的应用。

《建筑工程测量》课程标准一、课程简介《建筑工程测量》是一门重要的建筑工程专业课程，旨在培养学生掌握建筑工程测量的基本理论、方法和技能，为今后从事建筑工程测量工作打下坚实的基础。

本课程涉及建筑工程测量基本知识、测量仪器的使用、建筑工程控制测量、建筑工程施工测量等多个方面。

二、教学目标1. 掌握建筑工程测量的基本理论、方法和技能，能够独立完成建筑工程测量工作；2. 具备团队合作精神和沟通能力，能够与同事协作完成测量任务；3. 培养严谨的工作态度和职业素养，确保测量数据的准确性和可靠性。

三、教学内容与要求1. 建筑工程测量基本知识：包括建筑工程测量的概念、目的、意义、测量仪器的种类和使用方法等；2. 测量仪器的使用：包括水准仪、经纬仪、全站仪等仪器的使用方法，以及仪器的维护和保养；3. 建筑工程控制测量：包括平面控制网和高程控制网的布设、观测、计算和施测方法；4. 建筑工程施工测量：包括建筑物定位、基础施工测量、主体结构施工测量、装饰装修施工测量等多个方面；5. 要求学生能够独立完成简单的建筑工程测量任务，具备团队合作精神和沟通能力。

四、教学方法与手段1. 理论教学：通过讲解、演示、案例分析等方式，使学生掌握建筑工程测量的基本理论、方法和技能；2. 实践操作：组织学生进行实际操作训练，熟悉测量仪器的使用方法，提高操作技能；3. 现场教学：带领学生到施工现场进行实地观察和学习，加深对建筑工程测量的理解；4. 互动交流：鼓励学生提出问题，师生之间、学生之间进行交流和讨论，提高学习效果。

五、考核方式1. 平时成绩：包括出勤率、课堂表现、实践操作等；2. 考试成绩：包括理论考试和实践操作考试，综合评定学生的最终成绩。

六、课程资源1. 教材：《建筑工程测量》教材是本课程的重要资源，学生应该认真阅读教材，掌握基本理论和方法；2. 参考书籍：包括相关书籍、文献、案例分析等，为学生提供更多的学习资料；3. 数字化资源：包括课件、视频、图片等多媒体资源，帮助学生更好地理解和掌握课程内容。

《工程测量》课程标准《工程测量》课程标准【课程名称】《工程测量》【参考学时】总学时：180 理论学时：114 实训学时：66【适用专业】公路施工与养护专业、道路桥梁施工、公路工程试验检测1.课程定位该课程是中等职业学校公路施工与养护专业、道路桥梁施工专业必修的专业核心课程。

同时，也是获取测量员从业资格的证书课程之一。

本课程以测量员岗位为导向，贯彻中级测量工国家职业资格标准，按照“理实一体化教学”的思路进行教学，使学生具有使用工程测量仪器的能力，掌握公路勘测及路桥施工测量的基本方法，具备公路测量的基本能力和严谨细致的思想品德，为学生毕业后从事勘测设计、工程施工测量、工程检测等岗位打下坚实的职业素质和能力基础。

该课程以《应用数学》、《公路工程基础》等课程的学习为基础，也是进一步学习《路基路面施工》、《桥涵施工》等课程的前导课。

2.课程目标通过本课程的学习，学生将熟悉常用的测量仪器，掌握公路工程施工中各种测量仪器的用法，掌握公路勘测、公路工程施工测量、建筑施工测量的基本方法，具备基本的测量技能，达到中级测量工的基本职业能力和职业规划能力。

同时，养成良好的职业道德、实事求是和耐心细致的工作态度、团队合作和吃苦耐劳精神，在此基础上形成以下职业能力。

2.1 职业能力目标：⑴能熟练使用普通水准仪进行高程测量和三四等水准测量；⑵能熟练使用光学经纬仪进行角度测量；⑶能使用钢尺、经纬仪、测距仪、全站仪等仪器进行距离测量；⑷熟练使用全站仪进行角度、距离、坐标测量和点位坐标放样；⑸能使用GPS进行坐标测量和放样；⑹能使用平板仪、经纬仪、全站仪等进行小区域地形测量，并勾绘地形图；⑺能熟练进行中线测量、纵横断面测量；⑻能熟练运用各种测量仪器进行公路施工和桥梁施工测量；⑼能进行基本的建筑施工测量。

2.2 知识目标：⑴能解释水准测量的原理；⑵能进行各种测量的成果处理；⑶熟练说出各种测量仪器的各部分作用；⑷能进行加密水准点的计算；⑸能进行坐标正反算的计算；⑹能进行地形测量的相关计算，并能勾绘等高线；⑺能正确处理各种测量的内业；⑻能正确绘制纵橫断面图并进行相关的设计、计算；⑼会进行公路和桥梁施工的各种放样计算。

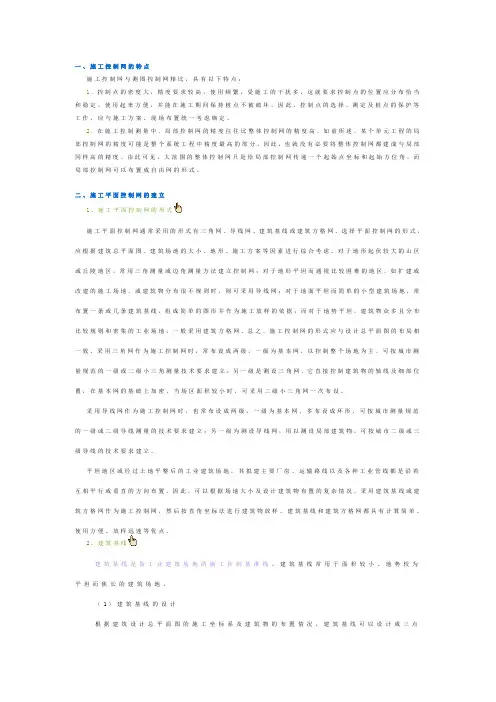

一、施工控制网的特点施工控制网与测图控制网相比，具有以下特点：1、控制点的密度大，精度要求较高，使用频繁，受施工的干扰多，这就要求控制点的位置应分布恰当和稳定，使用起来方便，并能在施工期间保持桩点不被破坏。
