4章建筑结构图例与符号

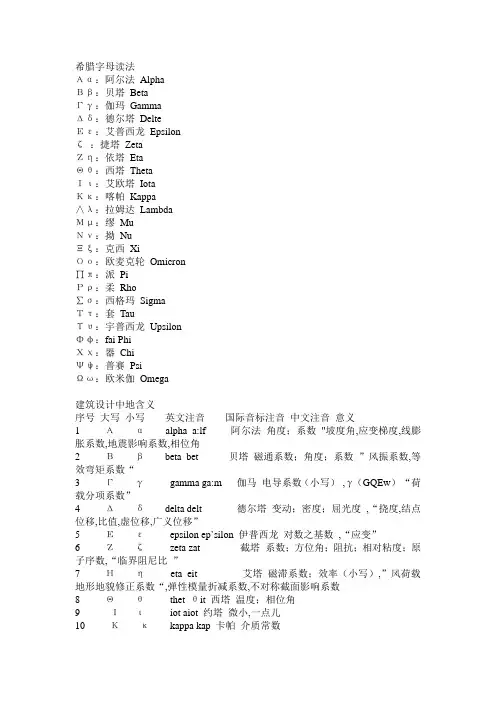

希腊字母读法Αα：阿尔法AlphaΒβ：贝塔BetaΓγ：伽玛GammaΔδ：德尔塔DelteΕε：艾普西龙Epsilonζ：捷塔ZetaΖη：依塔EtaΘθ：西塔ThetaΙι：艾欧塔IotaΚκ：喀帕Kappa∧λ：拉姆达LambdaΜμ：缪MuΝν：拗NuΞξ：克西XiΟο：欧麦克轮Omicron∏π：派PiΡρ：柔Rho∑σ：西格玛SigmaΤτ：套TauΥυ：宇普西龙UpsilonΦφ：fai PhiΧχ：器ChiΨψ：普赛PsiΩω：欧米伽Omega建筑设计中地含义序号大写小写英文注音国际音标注音中文注音意义1 Ααalpha a:lf 阿尔法角度；系数"坡度角,应变梯度,线膨胀系数,地震影响系数,相位角2 Ββbeta bet 贝塔磁通系数；角度；系数”风振系数,等效弯矩系数“3 Γγgamma ga:m 伽马电导系数（小写）,γ（GQEw）“荷载分项系数”4 Δδdelta delt 德尔塔变动；密度；屈光度,“挠度,结点位移,比值,虚位移,广义位移”5 Εεepsilon ep`silon 伊普西龙对数之基数,“应变”6 Ζζzeta zat 截塔系数；方位角；阻抗；相对粘度；原子序数,“临界阻尼比”7 Ηηeta eit 艾塔磁滞系数；效率（小写）,”风荷载地形地貌修正系数“,弹性模量折减系数,不对称截面影响系数8 Θθthet θit 西塔温度；相位角9 Ιιiot aiot 约塔微小,一点儿10 Κκkappa kap 卡帕介质常数序号大写小写英文注音国际音标注音中文注音意义11 Λλlambda lambd 兰布达波长（小写）；体积,“长细比”12 Μμmu mju 缪磁导系数；微；放大因数（小写）,“风荷载体型系数,风压高度变化系数,动力放大系数”13 Ννnu nju 纽磁阻系数,”风荷载脉动影响系数,柏松比14 Ξξxi ksi 克西“相对受压区高度ξb,,风荷载脉动增大系数,荷载欠载系数”15 Οοomicron omik`ron 奥密克戎16 Ππpi pai 派圆周率=圆周÷直径=3.141617 Ρρrho rou 肉电阻系数（小写）,密度,“配筋率”18 Σσsigma `sigma 西格马总和（大写）,表面密度；跨导（小写）“正应力“19 Ττtau tau 套时间常数,”剪切应力“20 Υυupsilon jup`silon 宇普西龙位移21 Φφphi fai 佛爱磁通；角“稳定系数,结构振型系数,抗力系数（大写）”22 Χχchi phai 西“约束系数”23 Ψψpsi psai 普西角速；介质电通量（静电力线）；角”组合系数“24 Ωωomega o`miga 欧米伽欧姆（大写）；角速（小写）；角,”基本风压" “含水率”数学中含义1 Ααalpha a:lf 阿尔法角度；系数2 Ββbeta bet 贝塔磁通系数；角度；系数3 Γγgamma ga:m 伽马电导系数（小写）4 Δδdelta delt 德尔塔变动；密度；屈光度5 Εεepsilon ep`silon 伊普西龙对数之基数6 Ζζzeta zat 截塔系数；方位角；阻抗；相对粘度；原子序数7 Ηηeta eit 艾塔磁滞系数；效率（小写）8 Θθthet θit 西塔温度；相位角9 Ιιiot aiot 约塔微小,一点儿10 Κκkappa kap 卡帕介质常数11 ∧λlambda lambd 兰布达波长（小写）；体积12 Μμmu mju 缪磁导系数；微（千分之一）；放大因数（小写）13 Ννnu nju 纽磁阻系数14 Ξξxi ksi 克西15 Οοomicron omik`ron 奥密克戎16 ∏πpi pai 派圆周率=圆周÷直径=3.141617 Ρρrho rou 肉电阻系数（小写）18 ∑σsigma `sigma 西格马总和（大写）,表面密度；跨导（小写）19 Ττtau tau 套时间常数20 Υυupsilon jup`silon 宇普西龙位移21 Φφphi fai 佛爱磁通；角22 Χχchi phai 西23 Ψψpsi psai 普西角速；介质电通量（静电力线）；角24 Ωωomega o`miga 欧米伽欧姆（大写）；角速（小写）；角。

建筑图纸知识：建筑图纸的常用符号及其意义与运用建筑图纸是一种通过图像方式来表示建筑结构的图纸。

在建筑设计和施工过程中，建筑图纸是必不可少的工具。

建筑图纸上使用的符号及其意义是建筑师和工程师必须熟练掌握的基本技能之一。

通过掌握建筑图纸符号的实际应用，可以使设计师和施工工人之间的交流更加通畅，提高施工效率，使整个工程更加顺利和高效。

本文将介绍建筑图纸的常用符号及其意义与运用。

1.墙体符号墙体符号是建筑图纸中最常见的符号之一。

在建筑图纸中，墙体符号可以简单地表示墙的方向和厚度。

墙体符号通常包括实线和虚线，实线表示实际的墙体，虚线表示隔墙或中空墙。

墙体符号还可以通过线型和填充图案来区分不同的建筑材料。

例如，混凝土墙通常用短横线和交叉线表示，砖墙用砖墙填充图案表示。

2.窗户符号窗户符号通常表示窗户的尺寸、形状和位置。

在建筑图纸中，窗户符号通常用实线或虚线表示窗户的框架和轮廓。

常用的窗户符号还包括窗户玻璃的材料和数量等信息。

3.门符号门符号通常表示门的尺寸、形状和位置。

在建筑图纸中，门符号通常用实线或虚线表示门的框架和轮廓。

常用的门符号还包括门的开启方向和手柄位置的信息。

4.楼梯符号楼梯符号是建筑图纸中比较复杂的符号之一。

楼梯符号通常表示楼梯的尺寸和位置。

在建筑图纸中，楼梯符号通常用虚线表示，以区分其它结构。

常用的楼梯符号还包括楼梯的坡度、踏步的宽度和高度等信息。

5.标高符号标高符号通常用虚线表示，在建筑图纸中表示地面高度或者建筑物高度等标高信息。

标高符号通常与具体结构相关，例如墙壁、柱子等。

6.管道符号管道符号一般用于表达管道的类型、尺寸、布局和连接等信息。

不同材质的管道在建筑图纸上使用不同的线型和填充图案表达。

7.测量符号测量符号一般用于表达建筑物尺寸或结构的测量结果。

常见测量符号包括尺度、标尺等。

8.电气符号电气符号用于表示建筑物内的电气设施。

常见的电气符号包括插座、灯具、开关、熔断器等。

以上是建筑图纸中常用符号的一些简介。

一、常用建筑符号解释在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

＠表示钢筋间距，Φ表示钢筋型号，也就是我们所说的一二三四五级钢筋符号。

1、箍筋表示方法：⑴φ10＠100/200（2)表示箍筋为φ10，加密区间距100,非加密区间距200，全为双肢箍。

⑵φ10＠100/200（4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8＠200(2）表示箍筋为φ8，间距为200，双肢箍。

⑷φ8＠100(4）/150（2）表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150,双肢箍。

2、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18.⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

3、梁上部钢筋表示方法：（标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12)表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

4、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

5、梁下部钢筋表示方法：（标在梁的下部)⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。

⑵6Φ252/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25(-2）/4表示有两排钢筋,上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座.⑷2Φ25+3Φ22（-3）/5Φ25表示有两排筋，上排筋为5根。

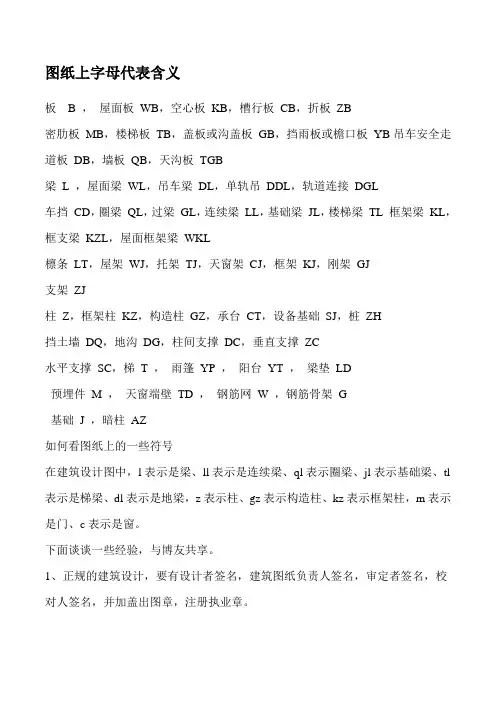

图纸上字母代表含义板 B ，屋面板WB，空心板KB，槽行板CB，折板ZB密肋板MB，楼梯板TB，盖板或沟盖板GB，挡雨板或檐口板YB吊车安全走道板DB，墙板QB，天沟板TGB梁L ，屋面梁WL，吊车梁DL，单轨吊DDL，轨道连接DGL车挡CD，圈梁QL，过梁GL，连续梁LL，基础梁JL，楼梯梁TL 框架梁KL，框支梁KZL，屋面框架梁WKL檩条LT，屋架WJ，托架TJ，天窗架CJ，框架KJ，刚架GJ支架ZJ柱Z，框架柱KZ，构造柱GZ，承台CT，设备基础SJ，桩ZH挡土墙DQ，地沟DG，柱间支撑DC，垂直支撑ZC水平支撑SC，梯T ，雨篷YP ，阳台YT ，梁垫LD预埋件M ，天窗端壁TD ，钢筋网W ，钢筋骨架G基础J ，暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

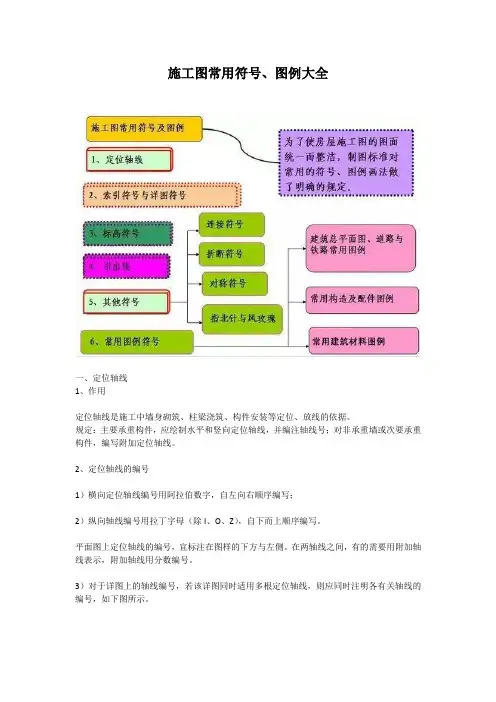

施工图常用符号、图例大全一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。

规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。

2、定位轴线的编号1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。

平面图上定位轴线的编号，宜标注在图样的下方与左侧。

在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。

3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。

二、索引符号与详图符号1）详细表示某些重要局部，需要另绘制其详图进行表达。

2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。

三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。

绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。

相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。

建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。

如楼面、台阶顶面等标高。

结构标高: 指结构构件未经装修的表面的标高。

如圈梁底面、梁顶面等标高。

四、引出线五、其他符号1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。

连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。

2、折断符号1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。

2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。

建筑结构识图建筑结构是指为了承载和支撑建筑物上的力而设计的构造系统。

对于从事建筑设计、施工和维护的人员来说，识图是一项重要的技能。

本文将介绍建筑结构识图的基本原理、常用符号和标记，以及如何正确解读和理解建筑结构图纸。

一、建筑结构识图的基本原理建筑结构的图纸通常由平面图、立面图、剖面图和细部图等部分组成。

识图的第一步是熟悉和理解各种图纸的表达方式和符号，掌握图纸的内容和结构。

其次，要了解建筑结构的基本构造原理，例如梁、柱、墙等的作用和连接方式，以及力的传递和分布规律。

最后，需要具备一定的专业知识，能够正确解读和分析各种结构图纸中的信息，判断构件尺寸、材料和施工方法等。

二、常用符号和标记在建筑结构图纸中，有许多常用的符号和标记，以下是一些常见的示例：1. 坡度标识：用于标示屋顶、地板等的坡度，常用斜杠表示，如1/20表示每20米水平距离上升1米。

2. 结构材料符号：用于标示不同材料的构件，如用不同线型和图案表示混凝土、钢筋、砖等。

3. 细部构造标记：用于标示构件之间的连接和细节，如螺栓、焊缝、瓷砖等。

4. 尺寸标注：用于标示构件的尺寸和间距，通常采用箭头和数字表示。

5. 符号表示：如平面图中的墙、柱、梁等都有特定的符号表示，立面图中的窗户、门等也有相应的符号。

三、解读和理解建筑结构图纸解读建筑结构图纸的关键是理解图纸中的信息和意图。

以下是几个常见的解读和理解建筑结构图纸的方法：1. 对比分析：通过对比不同图纸之间的差异和联系，了解建筑结构的整体和局部布置，判断构件之间的相互关系。

2. 尺寸分析：根据图纸中的尺寸标注，计算和确认构件的几何尺寸，比如长度、宽度、高度和厚度等。

3. 材料分析：根据结构材料符号，确认构件所采用的材料类型和材料参数，以便后续的材料选择和施工准备。

4. 细部分析：通过细部构造标记，了解构件之间的连接方式和细节处理，以确保结构的稳定性和安全性。

除了以上方法，还可以结合实际工作经验和专业知识，从图纸中获取更多的信息和指导，帮助完成建筑结构的设计、施工和维护等工作。

建筑基本符号知识点总结建筑基本符号知识主要包括建筑的形态符号、结构符号、色彩符号、图案符号、材料符号等各种符号，这些符号不仅仅是建筑外在表现的形式，更是建筑与环境、社会、文化之间互动的载体。

下面将对建筑的基本符号知识点进行总结。

一、建筑的形态符号1.1 建筑的整体形态建筑的整体形态是指建筑的外部轮廓和形状，它可以通过不同的形状和结构表达建筑所承载的功能、文化内涵和设计理念。

比如圆形代表完整和循环，长方形代表稳固和规整，三角形代表动感和变化等等。

建筑师在设计建筑的时候可以通过整体形态来表达对环境、文化和社会的理解和态度。

1.2 建筑的立面形态建筑的立面形态是指建筑在立面上的排列、布局和装饰等。

立面形态可以通过不同的线条、装饰和图案来表达建筑的建筑风格和文化内涵。

比如欧式建筑的立面常常采用精美的雕刻和柱廊装饰，中国古建筑的立面则常常采用斗拱、雕梁、画栋等传统装饰元素。

1.3 建筑的平面形态建筑的平面形态是指建筑在平面上的布局和结构，它可以通过建筑平面的形状、功能区域的分布和空间关系来表达建筑的功能特点和设计理念。

比如同心圆形的平面布局可以表达围合和安全感，直线型的平面布局则可以表达开放和动感。

二、建筑的结构符号2.1 建筑结构形式建筑的结构形式是指建筑所采用的结构形式和类型，它可以通过建筑结构的材料、构件和搭建方式来表达建筑的技术特点和设计理念。

比如古代木结构建筑常常采用榫卯结构和斗拱结构，现代建筑则常常采用钢结构和混凝土结构。

2.2 结构构件的装饰符号建筑的结构构件装饰符号是指建筑结构构件的装饰和表面处理方式，它可以通过构件的表面纹样、雕刻、装饰图案等来表达建筑的艺术表现和文化内涵。

比如欧式建筑常常采用精美的柱廊和雕刻，中国古建筑常常采用斗拱、画栋和梁架等传统装饰构件。

2.3 结构节拍的表现手法建筑的结构节拍是指建筑结构内部的节奏和韵律感，它可以通过结构构件的排列、间距、大小、重复等手法来表达建筑的内在节拍感和动感。

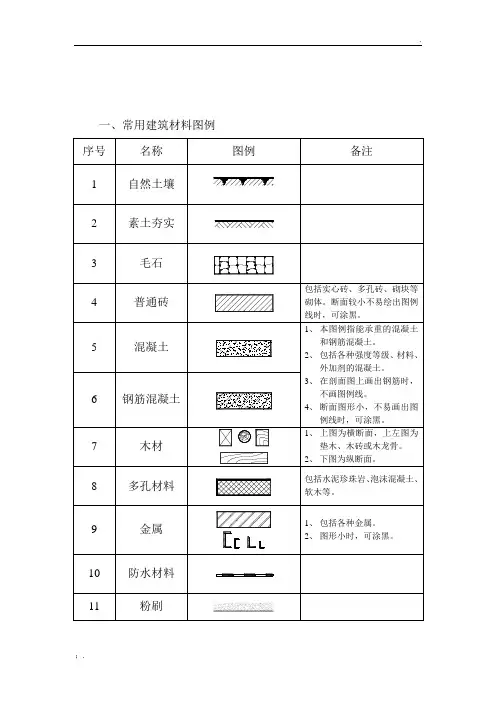

一、常用建筑材料图例
序号名称图例备注
1 自然土壤
2 素土夯实
3 毛石
4 普通砖包括实心砖、多孔砖、砌块等砌体。

断面较小不易绘出图例线时，可涂黑。

5 混凝土1、本图例指能承重的混凝土
和钢筋混凝土。

2、包括各种强度等级、材料、
外加剂的混凝土。

3、在剖面图上画出钢筋时，
不画图例线。

4、断面图形小，不易画出图
例线时，可涂黑。

6 钢筋混凝土
7 木材1、上图为横断面，上左图为
垫木、木砖或木龙骨。

2、下图为纵断面。

8 多孔材料包括水泥珍珠岩、泡沫混凝土、
软木等。

9 金属1、包括各种金属。

2、图形小时，可涂黑。

10 防水材料
11 粉刷
续表
四、常用结构专业符号、图例
（一）热轧钢筋的符号
（二）现浇板钢筋图例
序号名称图例备注
1 板底钢筋
2 板顶钢筋
（三）梁、柱钢筋
目前加油站的结构施工图中，对于梁、柱钢筋一般都采用平面整体表示方法（简称“平法”）标注，有关符号、代号见结构设计说明中明确的“平法”图集号，如《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）。

五、管道连接常用图例
六、排水构筑物图例
七、常用电气专业符号、图例（一）常用图例
（二）常用电线、电缆代号
（三）图中表达线路敷设部位的常用代号。

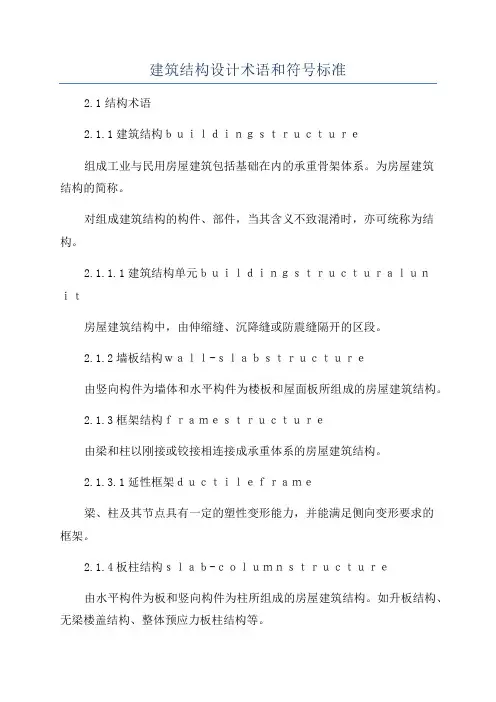

建筑结构设计术语和符号标准2.1结构术语2.1.1建筑结构ｂｕｉｌｄｉｎｇｓｔｒｕｃｔｕｒｅ组成工业与民用房屋建筑包括基础在内的承重骨架体系。

为房屋建筑结构的简称。

对组成建筑结构的构件、部件，当其含义不致混淆时，亦可统称为结构。

2.1.1.1建筑结构单元ｂｕｉｌｄｉｎｇｓｔｒｕｃｔｕｒａｌｕｎｉｔ房屋建筑结构中，由伸缩缝、沉降缝或防震缝隔开的区段。

2.1.2墙板结构ｗａｌｌ-ｓｌａｂｓｔｒｕｃｔｕｒｅ由竖向构件为墙体和水平构件为楼板和屋面板所组成的房屋建筑结构。

2.1.3框架结构ｆｒａｍｅｓｔｒｕｃｔｕｒｅ由梁和柱以刚接或铰接相连接成承重体系的房屋建筑结构。

2.1.3.1延性框架ｄｕｃｔｉｌｅｆｒａｍｅ梁、柱及其节点具有一定的塑性变形能力，并能满足侧向变形要求的框架。

2.1.4板柱结构ｓｌａｂ-ｃｏｌｕｍｎｓｔｒｕｃｔｕｒｅ由水平构件为板和竖向构件为柱所组成的房屋建筑结构。

如升板结构、无梁楼盖结构、整体预应力板柱结构等。

2.1.5筒体结构ｔｕｂｅｓｔｒｕｃｔｕｒｅ由竖向悬臂的筒体组成能承受竖向、水平作用的高层建筑结构。

筒体分剪力墙围成的薄壁筒和由密柱框架围成的框筒等。

2.1.5.1框架-筒体结构ｆｒａｍｅ-ｔｕｂｅｓｔｒｕｃｔｕｒｅ由中央薄壁筒与外围的一般框架组成的高层建筑结构。

2.1.5.2单框筒结构ｆｒａｍｅｄｔｕｂｅｓｔｒｕｃｔｕｒｅ由外围密柱框筒与内部一般框架组成的高层建筑结构。

2.1.5.3筒中筒结构ｔｕｂｅｉｎｔｕｂｅｓｔｒｕｃｔｕｒｅ由中央薄壁筒与外围框筒组成的高层建筑结构。

2.1.5.4成束筒结构ｂｕｎｄｌｅｄｔｕｂｅｓｔｒｕｃｔｕｒｅ由若干并列筒体组成的高层建筑结构。

2.1.6悬挂结构ｓｕｓｐｅｎｄｅｄｓｔｒｕｃｔｕｒｅ将楼（屋）盖荷载通过吊杆传递到竖向承重体系的建筑结构。

2.1.6.1核心筒悬挂结构ｃｏｒｅｔｕｂｅｓｕｐｐｏｒｔｅｄｓｕｓｐｅｎｅｄｓｔｒｕｃｔｕｒｅ由中央薄壁筒作为竖向承重体系的悬挂结构。

12施工网免费为您提供最详细的 建筑常用构件代号大全，包括柱代号、墙柱代号、梁代号、墙梁代号以及其他54种 建筑图纸符号大全 都有。

一、柱代号二、墙柱代号三、梁代号四、墙梁代号五、54种建筑图纸符号大全如果您想下载以上所有常用建筑图纸符号大全，请点击以下的一键下载按钮进行下载一、常用建筑符号解释在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距，Φ表示钢筋型号，也就是我们所说的一二三四五级 钢筋符号 。

1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

2、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

3、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+(4Φ12)表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

4、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

建筑施工图的常用代表符号房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。

但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。

不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。

所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。

建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。

在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。

建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。

表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。

结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。

表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。

在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。

（2）设计总说明。

（3）建筑施工图。

（4）结构施工图。

（5）建筑装修图。

（6）设备施工图（简称“设施”）阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。

一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。

各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。

在图纸上所有符号、字母所代表的含义：1板B2屋面板WB3空心板KB4槽行板CB5折板ZB6密肋板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板RB10吊车安全走道板 DB11墙板QB12天沟板TGB13梁L14屋面梁 WL15吊车梁DL16单轨吊 DDL17轨道连接DGL18车挡CD19圈梁QL20过梁GL21连续梁LL 22基础梁JL23楼梯梁TL24框架梁KL25框支梁KZL26屋面框架梁 WKL27檩条LT28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ 33支架ZJ34柱 Z35框架柱KZ36构造柱GZ37承台CT38设备基础SJ39 桩ZH40挡土墙DQ41地沟DG42柱间支撑DC43垂直支撑ZC44水平支撑SC45梯T46雨篷RP47阳台RT48梁垫LD49预埋件M50 天窗端壁TD51钢筋网 W52钢筋骨架G53基础J54暗柱AZ如何看图纸上的一些符号在建筑设计图中，I表示是梁、II表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、 kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明” 中，在各小项的前面有打上“"”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl （240400）配4© 16络© 6@200 箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽 240mm,高 400mm,配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。

（长方形环络长约340--350mm, 宽约 180mm--190mm）。

在图纸上所有符号、字母所代表的含义：之马矢奏春创作1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB10 吊车平安走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l暗示是梁、ll暗示是连续梁、ql暗示圈梁、jl暗示基础梁、tl暗示是梯梁、dl暗示是地梁，z暗示柱、gz暗示构造柱、kz暗示框架柱，m暗示是门、c暗示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采取的做法。

没有打勾的，非该设计所采取的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

常用建筑工程图例建筑工程图例是建筑设计和施工中必不可少的工具。

通过图例，设计师和施工人员可以清晰地了解建筑图纸上的各种符号和标识，以便正确理解和执行设计意图。

本文将介绍一些常用的建筑工程图例，并对其进行详细解释。

一、墙体图例墙体图例是建筑设计中最基本的图例之一。

在墙体图例中，不同类型的墙体用不同的符号表示，以表示其材料和结构。

常见的墙体图例符号包括实心墙、空心墙、隔墙、剪力墙等。

这些符号有助于设计师和施工人员准确理解图纸上的墙体设计，并根据需要采取相应的施工方法。

二、门窗图例门窗图例用于表示建筑物中的门窗类型、尺寸和布置。

在门窗图例中，不同类型的门窗用不同的符号表示，以便设计师和施工人员清晰地了解其样式和开启方向。

常见的门窗图例符号包括平开门、推拉门、飘窗、固定窗等。

这些符号有助于准确安装和布置门窗，确保其功能和外观效果符合设计要求。

三、屋顶图例屋顶图例用于表示建筑物的屋顶类型和结构。

在屋顶图例中，不同类型的屋顶用不同的符号表示，以便设计师和施工人员了解其形状和材料。

常见的屋顶图例符号包括平顶、坡顶、弧形顶等。

这些符号有助于准确设计和安装屋顶结构，使其具有良好的排水性能和承重能力。

四、暖通空调图例暖通空调图例用于表示建筑物中的供暖、通风和空调系统。

在暖通空调图例中，不同类型的设备和管道用不同的符号表示，以便设计师和施工人员了解其位置和功能。

常见的暖通空调图例符号包括暖气片、空调机组、风管等。

这些符号有助于准确布置和安装暖通空调设备，以满足建筑物的舒适性和效能要求。

五、电气图例电气图例用于表示建筑物中的电力布置和设备。

在电气图例中，不同类型的设备和线路用不同的符号表示，以便设计师和施工人员了解其功能和连接方式。

常见的电气图例符号包括插座、开关、灯具、电缆等。

这些符号有助于准确设计和安装电气系统，确保建筑物的正常供电和安全使用。

通过以上对常用建筑工程图例的介绍，我们可以看出图例在建筑设计和施工中的重要性。
