压力钢管单元工程、安装质量验收评定表填表要求

江西省中小型水利水电工程

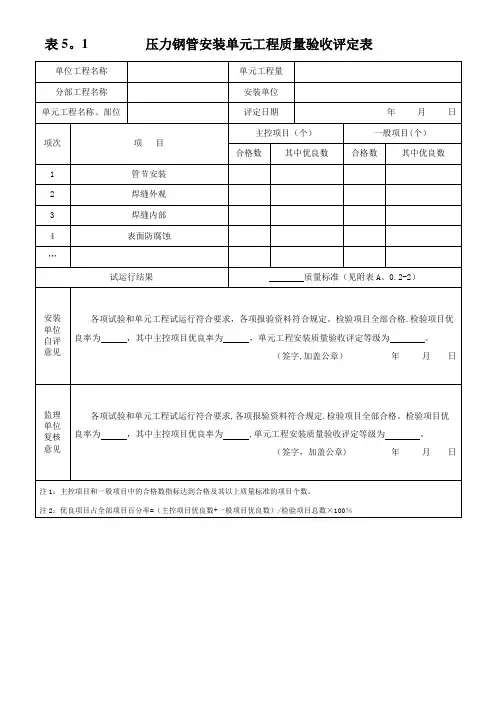

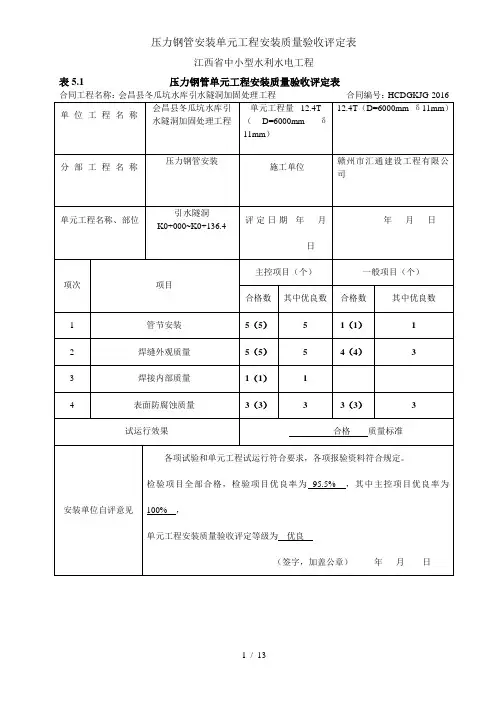

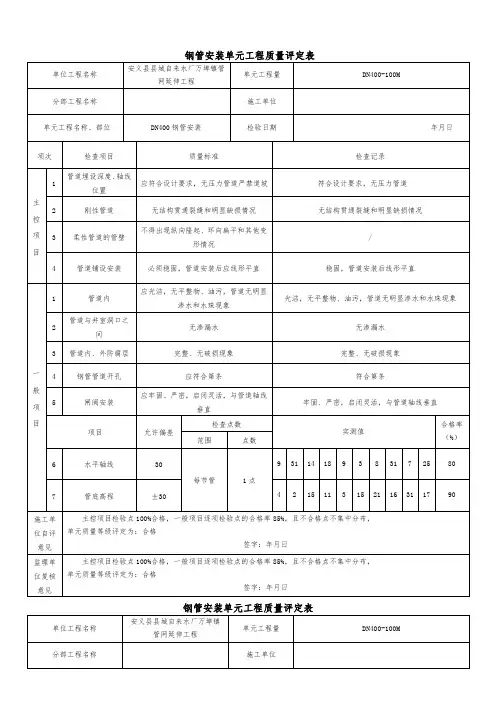

表5.1 压力钢管单元工程安装质量验收评定表
江西省中小型水利水电工程
表5.1－1 管节安装质量验收评定表
合同工程名称：会昌县冬瓜坑水库引水隧洞加固处理工程合同编号：HCDGKJG-2016
江西省中小型水利水电工程表5.1－1 管节安装质量验收检查记录表
初检人：复检人：终检人：现场监理：
江西省中小型水利水电工程
表5.1－1 管节安装质量验收评定表
江西省中小型水利水电工程表5.1－1 管节安装质量验收检查记录表
初检人：复检人：终检人：现场监理：
江西省中小型水利水电工程
表5.1－1 管节安装质量验收评定表
合同工程名称：会昌县冬瓜坑水库引水隧洞加固处理工程合同编号：HCDGKJG-2016
江西省中小型水利水电工程表5.1－1 管节安装质量验收检查记录表
初检人：复检人：终检人：现场监理：
江西省中小型水利水电工程
表5.1－2－1 焊缝外观质量验收评定表
江西省中小型水利水电工程表5.1－2-2 焊缝内部质量验收评定表
表5.1－3 表面防腐蚀质量验收评定表。

压力钢管制作与安装验收评定表一、项目背景和目的随着工业发展的不断进步，压力钢管在各个领域中扮演着重要的角色。

为了确保压力钢管的制作与安装质量，减少潜在的安全风险，我们需要制定一套评定表来对压力钢管的制作与安装进行验收评定。

本评定表旨在规范压力钢管制作与安装过程，确保其符合相关标准和要求。

二、评定内容1.材料选择与质量(1)钢管材料：核对钢管材料的牌号、型号、尺寸等是否符合相关标准和图纸要求。

(2)钢管附件：核对钢管附件的材料、型号、规格等是否符合相关标准和图纸要求。

(3)检查厂商提供的原材料合格证明等相关证明文件。

2.制造工艺与质量控制(1)制造工艺：核对制造工艺流程是否符合相关标准和规范要求。

(2)制造设备：核对制造设备是否符合相关标准和规范要求。

(3)制造过程控制：核对制造过程中的检验和测试是否符合相关标准和规范要求。

(4)检验报告和质量记录：核对相关的检验报告、试验数据和质量记录是否符合相关标准和规范要求。

3.安装工艺与质量控制(1)安装工艺：核对安装工艺流程是否符合相关标准和规范要求。

(2)安装设备：核对安装设备是否符合相关标准和规范要求。

(3)安装过程控制：核对安装过程中的检查和测试是否符合相关标准和规范要求。

(4)安装记录和验收报告：核对相关的安装记录和验收报告是否符合相关标准和规范要求。

4.监督检查与评定(1)监督检查：定期对压力钢管的制作和安装进行监督检查，以确保其符合相关标准和规范要求。

(2)评定结果：根据监督检查的结果，对压力钢管的制作和安装进行评定，并出具评定报告。

三、评定标准根据相关标准和规范，对压力钢管的制作和安装进行评定。

1.合格：符合相关标准和规范要求，能够正常使用。

2.不合格：不符合相关标准和规范要求，存在安全隐患，需进行整改。

3.待定：部分项目无法评定或还需进一步确认，待相关问题解决后进行评定。

四、评定结果处理1.合格：验收人员出具验收报告，并将压力钢管交付使用。

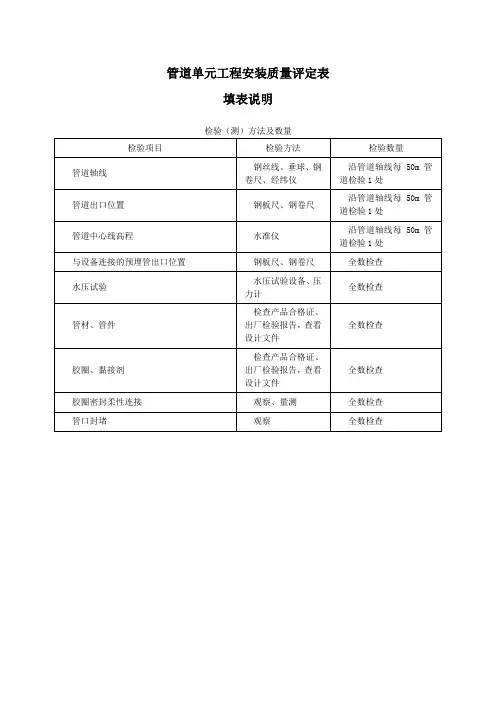

管道制作单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。

1.单元工程划分：同介质的管道划分为一个单元工程。

如单元工程范围过大，可按同介质管道的工作压力等级划分为若干个单元工程。

2.单元工程量：填写本单元工程水力机械系统管道安装量（t）。

3.各项目检验方法及数量如下。

（1）管件制作。

（2）管道、管件焊接。

（3）管件埋设。

（4）明管安装。

（5）通风管道制作、安装。

（6）阀门、容器、管件及管道系统试验。

4.单元工程施工质量验收评定应包括下列资料。

（1）施工单位应提供的资料包括：自动化元件（装置）产品质量检查记录，以及校验、安装、调试、试验、检测记录。

（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

5.法兰盘与管子中心线垂直偏斜值（单位：mm）。

6.《水轮发电机组安装技术规范》（GB/T8564—2003）（1）焊缝表面应有加强高，其值为1～2mm。

遮盖面宽度，Ⅰ型坡口为5～6mm；Ⅴ型坡口要盖过每边坡口约2mm。

（2）焊缝表面应无裂纹、夹渣和气孔等缺陷，咬边深度应小于0.05mm，长度不超过缝长的10%，且小于100mm。

7.设计值按设计图填写，并将设计值用括号“（）”标出。

检测值填写实际测量值。

8.单元工程安装质量检验项目质量标准。

（1）合格等级标准。

1）主控项目检测点应100%符合合格标准。

2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。

（2）优良等级标准。

在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。

9.单元工程安装质量评定分为合格和优良两个等级，其标准如下：（1）合格等级标准。

1）检验项目应符合SL637—2012第3.2.5条1款的要求。

2）主要部件的调试及操作试验应符合SL637—2012和相关专业标准的规定。

3）各项报验资料应符合SL637—2012的要求。

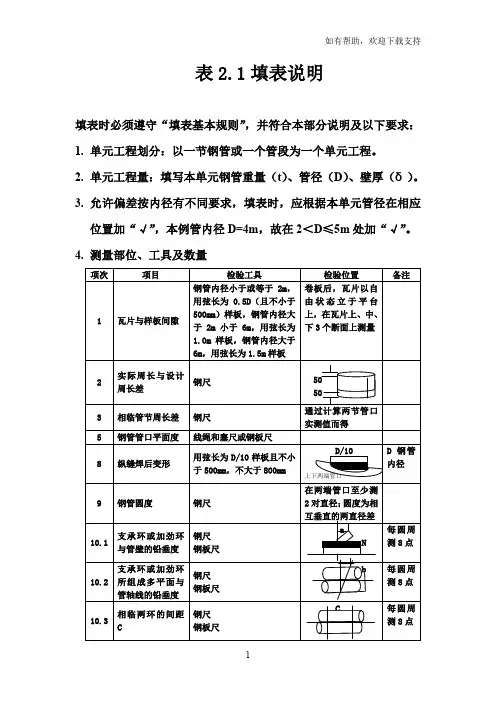

表2.1填表说明填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：1.单元工程划分：以一节钢管或一个管段为一个单元工程。

2.单元工程量：填写本单元钢管重量（t）、管径（D）、壁厚（δ）。

3.允许偏差按内径有不同要求，填表时，应根据本单元管径在相应位置加“√”，本例管内径D=4m，故在2＜D≤5m处加“√”。

4.测量部位、工具及数量5.焊缝错位，沿焊缝全长用钢板尺或焊接检验规测量。

6.表面清除用肉眼检查。

7.防腐蚀标准：（1）表面处理合格标准用肉眼检查，优良标准除用肉眼检查外，还应用标准图片或样板对照检查；（2）涂料涂装外观用肉眼检查或用5倍放大镜检查，涂层厚度用电磁或磁力测厚计检测，针孔用针孔探测器检测，粘附力检测用刀在涂层划一个“十”字型裂口，顺着裂口边缘剥撕。

8.局部凹坑焊补用钢尺及肉眼检查。

9.项目6：焊缝外观检查要填写表2.4-2；项目7：一、二类焊缝内部焊接质量要填写表2.4-3。

并附在本单元工程质量评定表后面。

这两个表在本单元工程中要评出质量等级，评定标准按单元工程评定标准。

评出后作为本单元工程的两项填进项目6和项目7中。

10.质量评定意见按以下格式填写“主要项目全部符合质量标准，一般项目检查实测点合格率XX.X%，其余基本符合质量标准。

优良项目占全部项目XX.X%。

主要项目优良率XX.X%。

以上全部由施工单位填写。

11.单元工程质量标准：合格：主要项目必须全部符合质量标准，一般项目检查的实测点有90%极其以上符合质量标准，其余基本符合质量标准。

（基本符合质量标准指与标准有微小出入，但不影响安全运行和设计效益）。

优良：在合格基础上，优良项目占全部检查项目50%极其以上，且主要项目必须全部优良。

济南市东湖水库输水工程表 5.1压力钢管单元工程安装质量查收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部评定日期年月日位主控项目（个）一般项目（个）项次项目合格数此中优秀数合格数此中优秀数1 管节安装2 焊缝外观3 焊缝内部4 表面防腐化小计各项试验和单元工程试运转切合要求，各项报验资料切合规定。

查验项目所有合安装格。

查验项目优秀率为，此中主控项目优秀率为。

单位单元工程安装质量查收评定等级为。

自评建议（署名，加盖公章）年月日各项试验和单元工程试运转切合要求，各项报验资料切合规定。

查验项目所有合监理格。

查验项目优秀率为，此中主控项目优秀率为。

单位单元工程安装质量查收评定等级为。

复核建议（署名，加盖公章）年月日注 1：主控项目和一般项目中的合格数指标达到合格及其以上质量标准的项目个数。

注 2：优秀项目占所有项目百分率 =（主控项目优秀数 +一般项目优秀数） / 查验项目总数×100%济南市东湖水库输水工程表 5.1-1管节安装质量检查表编号：分部工程名称安装部位安装单位查验项次项目日期：年月日单元工程名称安装内容开/ 竣工日期年月日～年月日同意误差（ mm）合格优良实测值（ mm）合优质量2000 5000 2000 5000 格良D≤20 ＜＜D＞D≤20 ＜＜D＞等级数数00 D≤5D≤80 8000 00 D≤50 D≤80 8000000 00 00 00始装1 节管口±5±4里程 /mm始装2 节管口 5 4中心 /mm始装3 节两头3 3 管口垂直度 /mm4钢管5D/1000, 且不大于 40 4D/1000, 且不大于 30 圆度 /mm纵缝随意板厚δ, 不大于5对口径随意板厚δ：不大于向错边10%δ，且不大于 2 5%δ，且不大于 2量 /mm主板厚δ≤30, 不大于不大于 10%δ，且不大控项15%δ，且不大于 3 于 3目30＜δ≤60, 不大于不大于 5%δ10%δ环缝对口径6向错边量 /mmδ＞ 60, 不大于 6不大于 6不锈钢复合钢板焊不锈钢复合钢板焊缝，随意板厚δ，不大缝，随意板厚δ，不大于 10%δ，且不大于 1.5于5%δ，且不大于 1.5同意误差（ mm）项次查验合格优良项目2000 5000 D＞D≤2000 5000＜＜ D D＞D≤＜D≤800 200 ＜ D≤D≤2000 ≤80008000 0 0 5000 80005000实测值（mm）合格优质量数良数等级1 2 3 4与蜗壳、伸缩节、蝴蝶1 阀、岔管 6 10 12 12 6 10 12 12连结的管节及弯管起点的管口中心2其余部位15 20 25 30 10 15 20 25管节的管口中心一3 鞍式支座≤2般顶面弧度和样板空隙项目转动支座或摇晃支座4 的支墩垫板±5 ±4高程和纵、横中心支墩垫板5 与钢管设计≤ 2/1000 轴线的倾斜度各接触面的局部空隙6 （转动支座≤0.5和摇晃支座）检查建议：主控项目共项，此中合格项，优秀项，合格率，优秀率% 。

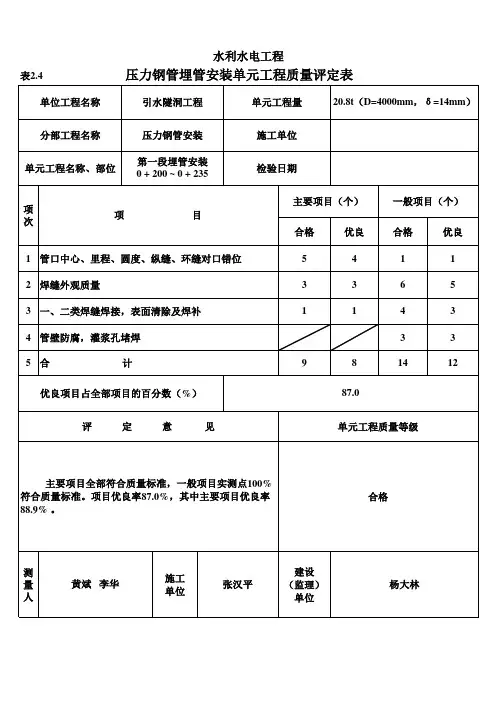

表2.4压力钢管埋管安装单元工程质量评定表填表说明（5篇）第一篇：表2.4 压力钢管埋管安装单元工程质量评定表填表说明表2.4填表说明填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：1.单元工程划分：以一个砼浇筑段的钢管安装或一个部位钢管安装为一个单元工程。

2.单元工程量：填写本单元钢管重量t（管内径mm及壁厚mm），或安装长度（加内径、壁厚）。

3.单元工程表是在各项目检查评定后由施工单位按照建设（监理）单位复核的质量结果填写（从表头至评定意见），单元工程质量等级由建设、监理单位复核评定。

4.表中主要项目及一般项目中的合格个数指达到合格及其以上质量标准的项目个数。

5.项次4无主要项目。

故在相应栏内划“/”线。

6.优良项目占全部项目的百分数=（主要项目优良个数 + 一般项目优良个数）/（主要项目合格个数 + 一般项目合格个数）×100%7.单元工程质量标准合格：主要项目全部符合质量标准。

一般项目检查的实测点有90%及其以上符合本标准，其余基本符合本标准。

优良：在合格的基础上，优良项目占全部项目50%及其以上，且主要项目优良率必须全部达到100%。

第二篇：表2.16 固定卷扬式启闭机安装单元工程质量评定表填表说明表2.16填表说明填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：1.单元工程划分：以一台卷扬式启闭机为一个单元工程。

2.单元工程量：填写卷扬机启重量t或型号。

3.本表是在各项目表检验评定后，由施工单位按照建设（监理）单位复核的项目质量结果填写（从表头至评定意见），单元工程质量等级由建设、监理单位复核评定。

4.主要项目和一般项目的合格个数指达到合格及其以上质量标准的项目个数。

5.优良项目占全部项目的百分率=（主要项目优良个数 + 一般项目优良个数）/（主要项目合格个数 + 一般项目合格个数）×100%。

6.单元工程质量等级合格：主要项目全部符合质量标准。
