⼀、⾼压柜拆包装及吊装就位
图⼆：将设备平移进室内，室内使⽤的是链条葫芦⼆、⾼压开关柜就位及拼装
找准主屏位置，⼀般是找#1主变进线柜或#2主变进线柜为主屏，找齐对正⼀般以三点⼀线的⽅法，即穿墙套管B相中⼼、主屏B相进线中⼼和主屏前盖板中⼼。
多排⾼压柜之间是以母线桥连接，先将靠主变进线侧的⾼压柜位置定位好，再次利⽤四点⼀线的⽅法找齐母线桥对侧的⾼压柜，则对侧的⾼压柜以母线桥⾼压柜为基准找齐对正，如此⼀来，不论有多少⾼压柜都能把位置找准。此时要注意的⼀点就是，母线桥连接的两排⾼压柜是要反相序的，⼀定要注意，这个情况⼀般是设计院与⽣产⼚家之间就协商好了的，但是安装过程中还是要注意，如果没有反相序就要⼚家做出相应的整改。
图六:这张图可以看出来反相序了 将其他⾼压柜朝主屏靠拢。
图七：，如果两块⾼压柜之间没有配合好，死⽆法紧密的连载⼀起的，如果⾼压柜做的不够好，在连屏的时候也会出现
⾼低压配电柜培训实际操作资料
⾼、低压配电柜操作培训资料
为加强配电柜安全运⾏管理，有效进⾏配电房⽇常运转和值班执勤，电⼒值班⼈员须学习⾼低压配电柜性能、熟悉参数意义、了解设备运⾏情况、掌握合闸送电操作。值班⼈员可以按照下述内容学习讨论。
⼀、供配电系统电⼒值班⼈员⾸先需掌握供配电系统，熟悉⽹架结构以及电源进线。
⼆、⾼压配电柜20kV ⾼压配电柜主要由进线柜、计量柜、PT 柜、联络
***
开闭所20kV 电源进线 **开闭所 20kV 电源进线 1#、2# 变压器 （20kV/400V
） 20kV 400V 20kV 低压配电柜 低压配电间 低压配电间 柴油发电机组 （备⽤电源）
柜和出线柜组成。1.进线柜
进线柜是从外部引进电源的开关柜，即从市电引⼊20kV 电源，20kV 电源经过开关柜将电能送到20kV 母线。进线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流。
⾼压进线柜
值班巡查点：查看两路市电电源带电显⽰器，⼀般在供
观察指⽰灯是否闪烁
电公司正常供电情况下，三相电源指⽰灯均闪烁。
微机保护装置带微机保护装置的主⽤电进线总保护柜
主进线中的微机型保护装置是⽤于测量、控制、保护、通讯⼀体化的⼀种经济型保护。
值班巡查点：若微机保护装置出现报警信息，请勿⾃⾏消除。2.计量柜 安装专⽤计量表（装置）的柜体，称为计量柜，⼀般为电能计量柜。
值班巡查点：观察计量柜上的电源指⽰表，正常供电电
观察指针
是否指向20kV压为20kV。3.PT柜
PT柜⼜称电压互感器柜，⼀般是直接装设到母线上，以检测母线电压和实现保护功能。
4.出线柜
从20kV母线经开关柜送⾄电⼒变压器，这个开关柜就是20kV⾼压开关柜的出线柜之⼀。在变压器低压侧安装出⼝开关柜，将电能经此开关柜送⾄低压母线，再在低压侧安装若⼲台低压开关柜，将电能送到各⽤电处。这些低压开关柜都是出线柜。如果从就近引⼊低压系统，则进线接⼊的低压开关柜同样是进线柜。从低压母线引出的开关柜，同样是出线柜。
开关柜知识总结
开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置,是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式)和低压开关柜（固定式和抽屉式）。开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：
（1）进线柜：又叫受电柜,是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。
(3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线）,在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
(4）PT柜：电压互感器柜，一般是直接装设到母线上,以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等.
(5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以给运行人员提供一个可见的端点，以方便维护和检修作业。由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车.在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作。
（6）电容器柜:也叫补偿柜，是用来作改善电网的功率因数用的,或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。一般与进线柜并列安装，可以一台或多台电容器柜并列运行.电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内（根据电容器组的容量大小而定,如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器.作自动控制功能时，也要注意合理分配各组电容器组的投切次数,以免出现一组电容器损坏，而其他组却很少投切的情况。
试验研究所10kV开关柜局放测试培训方案

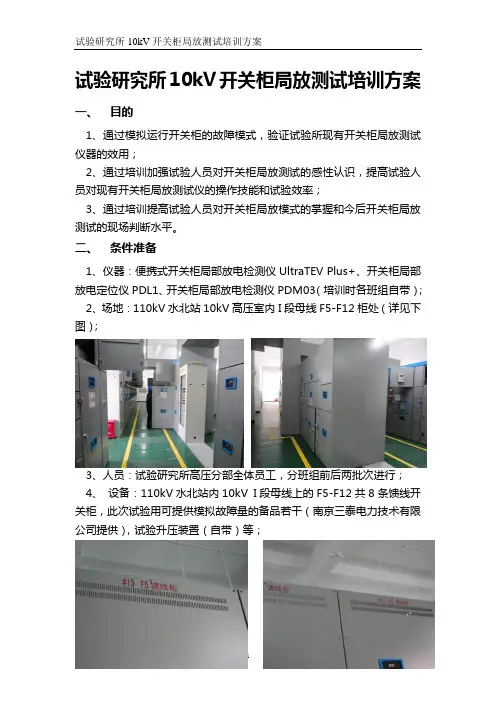

1 试验研究所10kV开关柜局放测试培训方案
一、 目的
1、通过模拟运行开关柜的故障模式，验证试验所现有开关柜局放测试仪器的效用；
2、通过培训加强试验人员对开关柜局放测试的感性认识，提高试验人员对现有开关柜局放测试仪的操作技能和试验效率；
3、通过培训提高试验人员对开关柜局放模式的掌握和今后开关柜局放测试的现场判断水平。
二、 条件准备
1、仪器：便携式开关柜局部放电检测仪UltraTEV Plus+、开关柜局部放电定位仪PDL1、开关柜局部放电检测仪PDM03（培训时各班组自带）；
2、场地：110kV水北站10kV高压室内I段母线F5-F12柜处（详见下图）；
3、人员：试验研究所高压分部全体员工，分班组前后两批次进行；
4、 设备：110kV水北站内10kV I段母线上的F5-F12共8条馈线开关柜，此次试验用可提供模拟故障量的备品若干（南京三泰电力技术有限公司提供），试验升压装置（自带）等；
试验研究所10kV开关柜局放测试培训方案
2 三、 培训程序
1、培训前期准备
1.1可行性分析
将存在模拟故障量的备件人为接入开关柜内，模拟正常运行的开关柜存在局放故障，或在开关柜内人为将绝缘子污秽度增加到可以产生局放的水平，或将存在故障的电缆头接入开关柜内等情况，并用开关柜局放测试仪器进行试验，进而测量局放水平验证仪器效用和提高试验人员的操作水平和现场判断水平。
1.2硬件要求
110kV水北站10kVI段母线与#1主变及II段母线断开，10kVI段母线上的接地变、站用变、51PT、#1和#2电容器组断开与I段母线的连接；存在故障的绝缘子、电缆头等备件；耐压设备两套。
1.3仪器要求
培训前调试仪器，确保仪器设备处于正常状态。
1.4其他要求
确定培训条件准备情况，确定培训时间，人员到位情况等。
2、培训实施程序
2.1时间安排
第一批：2010年12月9日9:00-17:00
