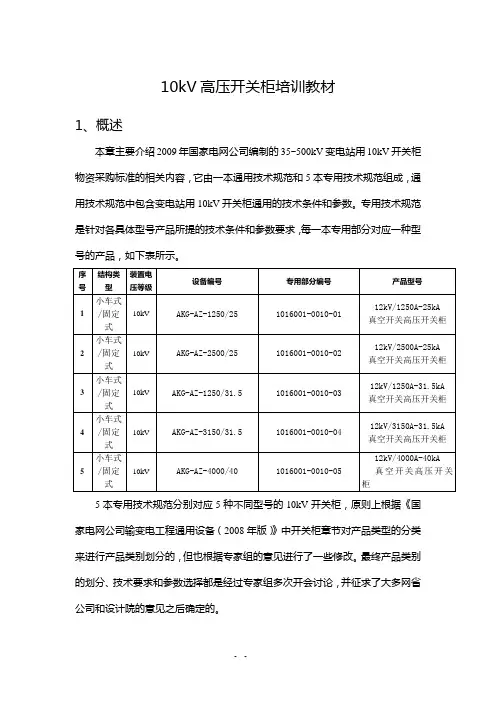

- - 10kV高压开关柜培训教材
1、概述
本章主要介绍2009年国家电网公司编制的35~500kV变电站用10kV开关柜物资采购标准的相关内容，它由一本通用技术规范和5本专用技术规范组成，通用技术规范中包含变电站用10kV开关柜通用的技术条件和参数。专用技术规范是针对各具体型号产品所提的技术条件和参数要求，每一本专用部分对应一种型号的产品，如下表所示。
序号 结构类型 装置电压等级 设备编号 专用部分编号 产品型号
1 小车式/固定式 10kV AKG-AZ-1250/25 1016001-0010-01 12kV/1250A-25kA
真空开关高压开关柜
2 小车式/固定式 10kV AKG-AZ-2500/25 1016001-0010-02 12kV/2500A-25kA
真空开关高压开关柜
3 小车式/固定式 10kV AKG-AZ-1250/31.5 1016001-0010-03 12kV/1250A-31.5kA
真空开关高压开关柜
4 小车式/固定式 10kV AKG-AZ-3150/31.5 1016001-0010-04 12kV/3150A-31.5kA
真空开关高压开关柜
5 小车式/固定式 10kV AKG-AZ-4000/40 1016001-0010-05 12kV/4000A-40kA
真空开关高压开关柜
5本专用技术规范分别对应5种不同型号的10kV开关柜，原则上根据《国家电网公司输变电工程通用设备（2008年版）》中开关柜章节对产品类型的分类来进行产品类别划分的，但也根据专家组的意见进行了一些修改。最终产品类别的划分、技术要求和参数选择都是经过专家组多次开会讨论，并征求了大多网省公司和设计院的意见之后确定的。
通用技术规范标准将10kV开关柜归并划分为5种系列，按额定电流和开断电流分类包括额定电流1250A kA开断电流25kA；额定电流2500A 开断电流25kA；额定电流1250A 开断电流31.5kA；额定电流3150A 开断电流31.5kA；额定电流4000A 开断电流40kA共五类标准。 - - 《GB/T762-2002标准电流等级》中对电流等级的划分有54种，其中常用的额定电流等级有200 A、400 A、630 A、1000 A、1250 A、1600 A、2000 A、2500
- - 10kV高压开关柜培训教材
1、概述
本章主要介绍2009年国家电网公司编制的35~500kV变电站用10kV开关柜物资采购标准的相关内容，它由一本通用技术规范和5本专用技术规范组成，通用技术规范中包含变电站用10kV开关柜通用的技术条件和参数。专用技术规范是针对各具体型号产品所提的技术条件和参数要求，每一本专用部分对应一种型号的产品，如下表所示。
序号 结构类型 装置电压等级 设备编号 专用部分编号 产品型号
1 小车式/固定式 10kV AKG-AZ-1250/25 1016001-0010-01 12kV/1250A-25kA
真空开关高压开关柜
2 小车式/固定式 10kV AKG-AZ-2500/25 1016001-0010-02 12kV/2500A-25kA
真空开关高压开关柜
3 小车式/固定式 10kV AKG-AZ-1250/31.5 1016001-0010-03 12kV/1250A-31.5kA
真空开关高压开关柜
4 小车式/固定式 10kV AKG-AZ-3150/31.5 1016001-0010-04 12kV/3150A-31.5kA
真空开关高压开关柜
5 小车式/固定式 10kV AKG-AZ-4000/40 1016001-0010-05 12kV/4000A-40kA
真空开关高压开关柜
5本专用技术规范分别对应5种不同型号的10kV开关柜，原则上根据《国家电网公司输变电工程通用设备（2008年版）》中开关柜章节对产品类型的分类来进行产品类别划分的，但也根据专家组的意见进行了一些修改。最终产品类别的划分、技术要求和参数选择都是经过专家组多次开会讨论，并征求了大多网省公司和设计院的意见之后确定的。
通用技术规范标准将10kV开关柜归并划分为5种系列，按额定电流和开断电流分类包括额定电流1250A kA开断电流25kA；额定电流2500A 开断电流25kA；额定电流1250A 开断电流31.5kA；额定电流3150A 开断电流31.5kA；额定电流4000A 开断电流40kA共五类标准。 - - 2 对通用技术规范的解释
KYN28型高压配电柜
安装使用说明书
KYN 型高压配电柜
一、概述：
KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止
误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。实为一种性能优越的配电装置。
二、产品型号及含义:
三、使用条件:
a.正常环境条件
1)周围空气湿度 上限,+40℃
下限,-10℃
2)海拔:1000M
3)相对环境温度:日平均不大于95%，月平均不大于90%
4）地震：烈度不超过8度
5)周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染
6）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1度要求
2、特殊工作条件：
在超过规定的正常环境条件下使用时，由用户和制造厂协商。
四、电气性能:
1.基本电气参数：
表1
2.柜内主要主要电器元件技术参数：
a.进、出线及联络开关柜：采用ZN63-12/1250-31.5断路器。
进、出线及隔离断路器：额定电流为1250A
详细工程设计
11064-DD-70EE05-01
日期 2011年 9 月 9 日 山东海成石化工程 设计有限公司 6kV高压开关柜规格书
第 1 页 共 11 页
未经本公司的书面许可，不得进行任何方式的复制；不得以任何理由、任何方式提供给第三方或用于其它目的。
6kV高压开关柜规格书
6kV高压开关柜规格书 第2页 第11页 目 次
1适用范围................................................................3 2责任....................................................................3 2.1 需方责任...........................................................3 2.2 供方责任...........................................................3 3标准规范................................................................3 4技术条件及要求..........................................................4 4.1 使用条件...........................................................4 4.2 总要求.............................................................5 4.3 主开关设备及元器件.................................................7 4.4 保护、测量和指示...................................................8 4.5 仪用互感器.........................................................9 4.6 其它要求...........................................................9 5检查和试验..............................................................9 5.1 试验标准...........................................................9 5.2 试验认可...........................................................9 6防腐...................................................................10 7铭牌和标牌.............................................................10 7.1 铭牌及标牌采用的标准..............................................10 7.2 标牌的要求........................................................10 8供方文件...............................................................10 9包装及运输要求.........................................................10 10其它..................................................................11 11附表、附图............................................................11 6kV高压开关柜规格书 第 3 页 共 11 页
