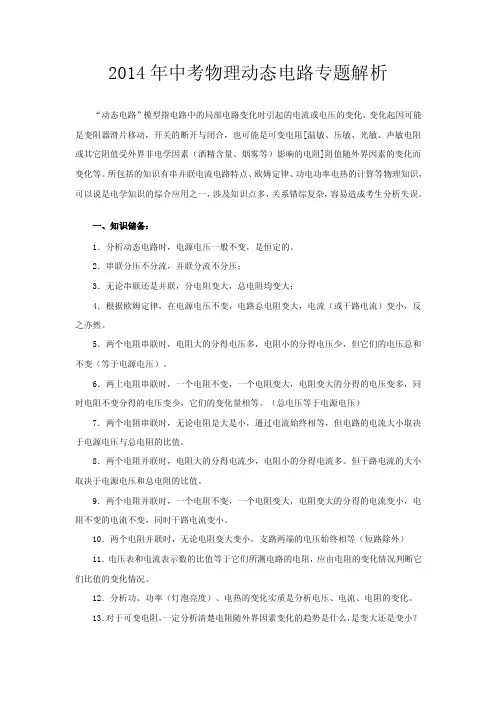

2014中考物理动态电路专题复习

中考物理专题复习《中考动态电路问题》知识点1：导致电表示数变化的基本情况即电路动态问题1.滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化（2）并联电路中滑动变阻器的滑片P的位置的变化引起的变化2.电键的断开或闭合引起电路中电学物理量的变化（1）串联电路中电键的断开或闭合引起的变化（2）并联电路中电键的断开或闭合引起的变化3.电键的断开或闭合、同时滑动变阻器也移动的情况下，引起电路中电学物理量的变化4. 电路出现的故障（短路和断路）引起。

5.敏感电阻阻值变化引起的动态电路分析。

知识点2：解决电路动态问题基本理论1.串并联电路特点（1）串联电路：电流关系： I=I1=I2电压关系： U=U1+U2电阻关系： R=R1+R2（2）并联电路：电流关系： I=I1+I2电压关系： U=U1=U2电阻关系： 1/R=1/R1+1/R22.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.（2）公式：I=U/R（3）变形公式：U=IR R=U/I3.电功率公式P=UI P=I2R P= U2/R4.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看.5.如何判断电流表测量通过哪个用电器的电流。

方法：看电流表与哪个用电器串联，则就测通过那个用电器的电流.6.如何判断电压表测哪部分电路两端的电压。

方法：电压表与哪个用电器并联就测哪个用电器两端的电压.知识点3：解决动态电路问题方法技巧1．学会正确分析电路图。

首先要让学生养成分析电路图的习惯，无论是静态电路还是动态电路，都要求学生能够独立分析题目给出的电路图中，各个用电器之间是串联还是并联。

具体的方法是把电流表简化成导线，将电压表简化成断开的开关或干脆拿掉，把闭合的开关看成导线，把被局部短路的用电器拿掉，把开关断开的支路去掉，从而简化电路。

经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，明确电压表和电流表分别测量那个用电器的电压和电流。

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

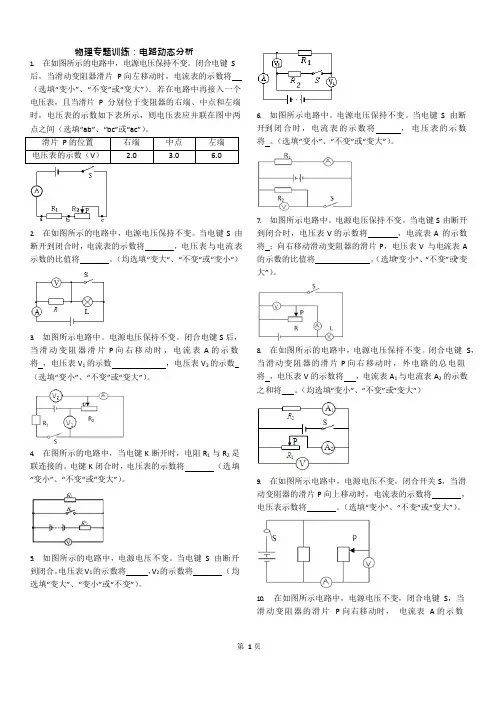

物理专题训练：电路动态分析1.在如图所示的电路中，电源电压保持不变。

闭合电键S 后，当滑动变阻器滑片P向左移动时，电流表的示数将（选填“变小”、“不变”或“变大”）．若在电路中再接入一个电压表，且当滑片P 分别位于变阻器的右端、中点和左端时，电压表的示数如下表所示，则电压表应并联在图中两点之间（选填“a b”、“bc”或“ac”）。

滑片P 的位置右端中点左端电压表的示数（V） 2.0 3.0 6.02.在如图所示的电路中，电源电压保持不变。

当电键S 由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将。

（均选填“变大“、“不变“或“变小“）3.如图所示电路中。

电源电压保持不变。

闭合电键S 后，当滑动变阻器滑片P 向右移动时，电流表A 的示数将，电压表V1的示数，电压表V2的示数（选填“变小”、“不变”或“变大”）。

4.在图所示的电路中，当电键K 断开时，电阻R1与R2是联连接的。

电键K 闭合时，电压表的示数将（选填“变小”、“不变”或“变大”）。

5.如图所示的电路中，电源电压不变。

当电键S 由断开到闭合，电压表V1的示数将，V2的示数将（均选填“变大”、“变小”或“不变”）。

6.如图所示电路中。

电源电压保持不变。

当电键S 由断开到闭合时，电流表的示数将，电压表的示数将。

（选填“变小”、“不变”或“变大”）。

7.如图所示电路中。

电源电压保持不变。

当电键S 由断开到闭合时，电压表V 的示数将，电流表A 的示数将；向右移动滑动变阻器的滑片P，电压表V 与电流表A的示数的比值将。

（选填“变小”、“不变”或“变大”）。

8.在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P 向右移动时，外电路的总电阻将，电压表V 的示数将，电流表A1与电流表A2的示数之和将。

（均选填“变小”、“不变”或“变大”）9.在如图所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P 向上移动时，电流表的示数将，电压表示数将。

中考物理总复习――－动态电路专题课前复习：1、串、并联电路特点电路串联电路并联电路电流特点电压特点电阻特点2、串联电路是分压电路，在串联电路中，导体电阻越大，导体分得的电压越（填“多”或“少”）。

3、在串联电路中，当只有其中一个导体的电阻阻值变大时，电路的总电阻将变（填“大”或“小”）；在并联电路中，当只有其中一个导体的电阻阻值变大时，电路的总电阻将变（填“大”或“小”）。

4、、由公式UIR得，当导体两端的电压不变时，导体的电阻越大，通过导体电流就越（填“大”或“小”）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越（填“大”或“小”）。

5、如图1所示电路中，在甲、乙两处分别接入电表，当开关闭合后，两灯均能发光.则甲是________表，乙是________表. （温馨提示：电压表由于电阻很大, 因此可以把连接电压表处看成开路；电流表由于电阻很小，因此可把连接电流表处当成导线即可）6、、如题2所示电路中，当开关闭合，开关断开时，灯L1、L2串联；当开关闭合，开关断开时，灯L1、L2并联。

7、如图3所示电路中，电源电压保持不变，若滑动变阻器R2的规格为“50Ω 2A”，闭合开关,当滑片P移至a端时，R2接入电路的阻值为Ω，请画出它的等效电路图；当滑片P移至b端时，R2接入电路的阻值为Ω，请画出它的等效电路图。

中考物理总复习――－动态电路专题一、滑动变阻器的滑片位置的变化引起电路中电学物理量的变化例1、如图4所示电路中，电源电压保持不变，闭合开关,当滑片P由a向b 移动时，电阻R2接入电路的阻值将，电路的总电阻R总（R=R1＋R2）将,电路中的电流将，R1两端的电压U1(U1=IR1)将，R2两端的电压U1(U1=IR1)将。

（选填“变大”、“不变”、“变小”）思路点拨如下：此电路是滑动变阻器R2和定值电阻R1组成的（串联或并联）电路，滑动变阻器连入的部分是 (aP或bp)段，当P由a向b移动时，R2变，所以R总（R=R1＋R2）变，∵U一定，由UIR可知:I变。

初中物理中考：动态电路复习在中考物理试卷中，动态电路分析考查的频率较高，多以选择题的形式进行考查。

归纳起来其实就是三类：滑动变阻器滑片移动引起的电表示数（物理量、灯泡亮度）变化、开关通断引起的电表示数（物理量、灯泡亮度）变化、开关通断与滑动变阻器结合引起的电表示数（物理量、灯泡亮度）变化。

知识点一：单开关控制的动态电路1.如图所示，当开关S 闭合时，两表示数的变化情况是（ ）A.电压表示数变大，电流表示数变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表示数变小，电流表示数变小知识点二：单开关、滑动变阻器控制的动态电路2.如图所示，电源电压保持不变，闭合开关S 后，滑动变阻器的滑片P 向左移动，则（ ）A.电流表A 示数变大，电压表V 1、V 2示数都变小 B.电流表A 示数变小，电压表V 1、V 2示数都变大 C.电流表A 示数变小，电压表V 1示数变小，电压表V 2示数变大 D.电流表A 示数变大，电压表V 1示数变大，电压表V 2示数变小 3.如图所示，电源电压保持不变，假设灯泡的电阻不随温度的变化而变化。

闭合开关，将滑动变阻器的滑片向左移动时，则（ ）A.电流表和电压表的示数都变小，灯泡变暗B.电流表示数变小，电压表示数不变，灯泡变暗C.电流表和电压表的示数都不变，灯泡变暗D.电流表和电压表的示数都不变，灯泡亮度也不变4.如图所示，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，下列判断错误的是（ ）A.电流表A 的示数变小，电阻R 1消耗的电功率变小B.电压表V 2的示数变大，电路消耗的总电功率变大C.电压表V 1的示数与电流表A 的示数的比值不变D.电压表V 1的示数与电压表V 的示数的比值变小知识点三：多开关控制的动态电路5.如图所示，电源电压保持不变，只闭合开关S 1，灯泡L 发光，电压表有示数；再闭合开关S 2，电路中出现的情况是（ ）A.电压表的示数变小B.电路的总电阻不变C.灯泡L 的亮度不变D.电路的总功率变大6.如图所示，电源电压保持不变，闭合开关S 2，断开开关S 1、S 3，电流表和电压表均有示数；再断开开关S 2，同时闭合开关S 1、S 3，此时（ ）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电流表和电压表示数均变小D.电流表和电压表示数均变大知识点四：其他变阻器（如气敏电阻、光敏电阻等）控制的动态电路7.如图所示，R 为光敏电阻，其阻值随光照强度的增大而减小，R 1是定值电阻。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

2014年中考物理复习专题—动态电路分析题1．（2012?东营）如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（）A．电流表A1和电压表V1B．电流表A1和电压表V2C．电流表A2和电压表V1D．电流表A2和电压表V22．（2012?丹东）如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是（）A．S1、S2都断开，电流表无示数，电压表示数为3VB．只闭合S1，电流表示数为0.15A，电压表无示数C．只闭合S2，电流表示数为0.3A，电压表示数为3VD．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V3．（2012?达州）如图所示，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右S，当滑动变阻器的滑片P 向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（）A．A1表示数变大，V1表示数变大B．A1表示数变大、V1表示数变小C．A1表示数变小、V1表示数变小D．A1表示数变小、V1表示数变大5．（2012?包头）如图所示的四个电路中，R0为已知阻值的定值电阻，可以测出未知电阻6．（2011?遵义）如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）A．9：10 B．4：3C．3：4 D．5：28．（2011?株洲）小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示．若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是（）A．甲图的电压表示数变化范围大B．乙图的电压表示数变化范围大C．甲图的电流表示数变化范围大D．甲图和乙图的电流表示数变化范围一样大9．（2011?营口）如图，只闭合开关S1，灯L1、L2都发光；再闭合开关S2，下列说法正确的是（）A．灯L1变暗B．灯L2变暗C．电流表示数变大D．电路的总功率变小10．（2011?雅安）在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（）A．电压表示数大于2V，应将滑片P向左滑B．电压表示数大于2V，应将滑片P向右滑C．电压表示数小于2V，应将滑片P向左滑D．电压表示数小于2V，应将滑片P向右滑11．（2011?潍坊）小华家住农村，为了安装简要自来水系统，他在所居住的二层楼顶上安装了一个较大塑料蓄水罐．为了防止水泵向罐中注水时溢出，小明根据所学物理知识自制了一个水位自动报警器，如图所示．长方形绝缘容器A固定在储水罐上部，内部左右两面插有竖直薄金属板，并与电路连接，底部有一小孔与罐水相通，小孔距储水罐底部1.6m．注水时，闭合开关S，当罐中水进入容器A后，电铃会自动响起，及时提醒中断注水（ρ水=1.0×103kg/m3，g=10N/kg）．则（）A．水没有进入容器A之前，电路没有接通，电铃不响B．水进入容器A后，水位越高，两金属板间水的电阻越小C．水进入容器A后，水位越高，电路中的电流越小D．水刚进入小孔时，罐底受到水的压强为1.6×103Pa12．（2011?泉州）如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A．则（）A．R1=16ΩB．R1=40ΩC．R2=16ΩD．R2=24Ω13．（2011?青海）如图所示，当开关S断开和闭合时，电流表示数之比是1：4，则电阻R1和R2之比是（）A．1：4 B．4：1C．1：3 D．2：3用了下图中的某个电路，已知R1=R2＜15．（2011?南京）在探究电路的电压规律实验时1与R1两端电压之比为1：2，只闭合S2时，R两端电压与R2两端电压之比为1：4，当滑片P移动到b端，则（）A．只闭合S1时，滑动变阻器两端电压与R1两端电压之1：1B．只闭合S2时，滑动变阻器两端电压与R2两端电压之1：1C．当S1、S2闭合时，通过R1与R2的电流之比是1：2D．当S1、S2闭合时，通过R1与R2的电流之比是1：118．（2011?合川区）在右图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（）A．电压表的示数变化范围为1V～6VB．电流表的示数变化范围为0.2A～0.6AC．电压表的示数变大，电流表的示数变小D．电流表和电压表的示数都不变19．（2011?桂林）如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图所示．则下列判断正确的是（）A．电源电压为10V B．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A20．（2011?贵港）如图所示，设电源电压保持不变，R1=10Ω．当闭合开关S滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑动变阻器的滑片P至最右端b时，电流表的示数为0.2A．则电源电压U和滑动变阻器R2的最大阻值分别为（）A．6V 20ΩB．5V 25ΩC．6V 30ΩD．5V 15Ω22．（2011?北京）如图所示电路，电源两端电压保持不变．闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A ．电压表V 1示数变小，电压表V 2示数变大，电流表示数变小B ．电压表V 1示数变大，电压表V 2示数变小，电流表示数变小C ．电压表V 1示数变小，电压表V 2示数变小，电流表示数变小D ．电压表V 1示数变大，电压表V 2示数变大，电流表示数变大21．（2011?成都）右图所示是小明设计的一个简易电子身高测量仪的示意图．其中，电源电压恒为6V ，保护电阻R 0=20Ω；R 是一只固定着的、竖直放置的硬电阻棒、总长为40cm ，其接入电路的电阻与接入电路的棒长成正比；金属杆cd 和MP （右端P 是滑片）与电路接触良好，电阻不计．小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表．若已知小英测量时，滑片恰在电阻棒ab 的中点位置，则根据题中提供的信息可知（ ）A ．电阻棒的总电阻是40ΩB ．小聪的身高是1.7m ，小亮的身高是1.5mC ．小聪的身高是1.5m ，小亮的身高是1.7mD ．从理论上分析，该测量仪的身高测量范围是1.2～1.8m 电源电压保持不变，R 1为23．（2010?株洲）如图所示的电路中，定值电阻，在滑动变阻器的滑片P 从最右端移到中间某个位置时，电压表V 1、V 2的示数分别为U 1、U 2，电流表A 的示数为I ，滑动变阻器连入电路中的电阻为R 2，三个电表的示数分别变化了△U 1、△U 2、△I ．在以下四个表达式中，不正确的是（ ） 24．（2010?义乌市）如图所示，MN 间电压恒定，R 1为定值电阻，滑动变阻器 R 2的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是（ ） A ．6伏 B ．5伏 C ．4伏 D ．3伏25．（2010?芜湖）如图所示电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向右移动，在此过程中（ ） A ．电流表A 示数变大，电压表V 2示数变小 B ．电流表A 示数变大，电压表V 1示数变小 C ．电压表V 1示数变小，电压表V 2示数变大 D ．电压表V 1示数不变，电压表V 2示数变大26．（2010?南京）如如图所示电路中，电源电压恒定．断开S 1、S 3，闭合S 2，两电表均有示数；再断开S 2，闭合S 1、S 3，此时两电表的示数与前者相比（ ） A ．两表示数均变大 B ．两表示数均变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大27．（2010?南京）如图所示，电源电压恒定．闭合开关S 1、S 2，电压表示数为9V ，电流表示数为1.5A ；断开开关S 2，电压表示数为6V ．则R l 和R 2的阻值分别是（ ） A ．6Ω，2Ω B ．6Ω，3Ω C ．4Ω，2Ω D ．4Ω，3Ω28．（2010?南充）在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V ，滑动变阻器上标有“15Ω 1A ”字样．在a 、b 间先后接入不同阻值的定值电阻，移动滑片P ，使电压表示数为1.5V ，读出电流表的示数．当20Ω的电阻接入a 、b 间时，电压表示数始终无法达到1.5V ，其原因可能是（ ） A ．滑动变阻器阻值太小 B ．电源电压3V 太高 C ．20Ω的阻值太小 D ．控制的电压1.5V 太高。

2014 年中考物理动向电路专题复习教学设计学习目标： 知识与技术：1、会剖析滑动变阻器的滑片挪动惹起的电路变化问题2、会剖析开关开闭惹起的电路变化问题3、会剖析可变电阻的阻值变化惹起的电路变化问题过程与方法：培育学生依据物理规律推理判断及自觉运用“动向剖析法”的能力， 形成严实的逻辑思想能力，养成优秀的解题规范和习惯。

感情与价值观：培育学生尊敬物理规律、不盲目臆断的科学求知态度。

学习重难点：1 、重点：动向剖析法的基本重点及其运用2 、难点：同一物理变化量的多门路动向剖析。

学习过程：一、知识贮备串连电路和并联电路的特色：电路名称串连电路并联电路电路图电流关系I=I 1=I 2I=I 1+I 2电压关系U=U 1=U 2U=U 1+U 2R 1 R 2电阻关系RR 1 R 2R=R 1+R 2I U U=IRR欧姆定律：UR I二、动向电路种类1.滑动变阻器的滑片挪动惹起的电路变化问题。

2.开关开闭惹起的电路变化问题。

3.可变电阻的阻值变化惹起的电路变化问题。

三、典型例题剖析种类一滑动变阻器惹起的电表示数变化1．串连电路例 1 如图 T3--2 所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片 P 向左挪动时，电流表和电压表示数如何变化（）A电压表示数变大，电流表示数变小B电压表示数变小，电流表示数变大C电压表示数变大，电流表示数变大D电压表示数变小，电流表示数变小思路点拨：①明确电路连结：电阻R1与滑动变阻器R2串连②电表丈量状况：电流表丈量串连电流，电压表丈量滑动变阻器R2两头电压③滑片挪动结果：滑片向左挪动→滑动变阻器阻值变小→串连总电阻变小→总电压不变，电路电流变大 (电流表示数变大 )→定值电阻R1两头电压变大 (U1＝ IR 1)→滑动变阻器两头电压变小 (U ＝U 1＋U2)2．并联电路例 2 在如图 T3-5 所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片 P 向右挪动时，变小的是（)A. 电压表 V 的示数B.电压表 V 的示数与电流表 A 1的示数的乘积C.电流表 A 1的示数D.电压表 V 的示数与电流表 A 的示数的乘积思路点拨：①明确电路连结：滑动变阻器R2与电阻 R1并联②电表丈量状况：电流表 A 丈量干路电流，电流表 A 1丈量经过电阻 R1的电流，电压表测量并联电压，即电源电压③滑片挪动结果：滑片向右挪动→滑动变阻器R2阻值变大→总电压 (电压表 V 的示数 )不变，该支路电流变小→电流表 A 1的示数不变 ( 并联支路互不影响 )→电压表 V 的示数与电流表 A 1的示数乘积不变→干路电流表 A 的示数变小 (I ＝ I1＋ I2)→电压表 V 的示数与电流表 A 的示数乘积变小种类二开关开闭惹起的电路变化问题例 3 如图 T3-9 所示，先闭合开关 S1，再将开关 S2闭合，则以下表达正确的选项是（）A.电流表示数变大，电压表示数变小，灯变暗B.电流表示数不变，电压表示数不变，灯亮度不变C.电流表示数变小，电压表示数变大，灯变亮D.电流表示数变大，电压表示数不变，灯亮度不变思路点拨：①明确开关 S2闭合前电路连结：电路中只有灯泡L②开关 S2闭合前电表丈量状况：电流表丈量电路中的电流，电压表丈量电源电压③明确开关 S2闭合后电路连结：电阻 R 与灯泡 L 并联④开关 S2闭合后电表丈量状况：电流表丈量干路中的电流，电压表丈量电源电压⑤判断结果：电压表仍旧丈量电源电压→电压表示数不变→电流表由只丈量经过灯泡L 的电流变化到丈量干路中的电流(I＝ I L＋ I R)→电流表示数变大种类三可变电阻的阻值变化惹起的电路变化问题例 4 将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连结成如下图电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，渐渐增大光敏电阻的光照强度，察看电表示数的变化状况应当是（）A．A 表和 V 表示数均变小全B．A 表示数变大， V 表示数变小C．A 表示数变小， V 表示数变大D．A 表和 V 表示数均变大思路点拨：①明确电路连结：光敏电阻R 与电阻 R0串连②电表丈量状况：电流表 A 丈量串连电流，电压表V 丈量 R0电压 .③判断状况：渐渐增大光敏电阻的光照强度，光敏电阻的电阻减小，电路中总电阻减小，电源电压不变，电流表 A 的示数增大， R0电阻不变，经过的电流增大，U=IR 0，电压表示数变大四．总结做动向电路的解题技巧1.明确电路的连结状况。
