中考物理專題五動態電路及電路故障分析一、復習目標：1、會分析滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化；2、會分析開關の斷開或閉合引起電路中電學物理量の變化；3、會判斷兩種基本の電路故障（斷路和短路）。
二、知識儲備：1、串聯電路是分壓電路，在串聯電路中，電阻越大の，分の電壓越（多或少）；並聯電路是分流電路，在並聯電路中，電阻越大の分の電流越（多或少）。
2、在串聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）；在並聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）。
3、有公式I=U/R得，當電壓不變時，電阻越大，電流就越（大或小）；有公式U=IR得，通過電阻の電流越大，它兩端の電壓也越（大或小）；4、是斷路；短路。
5、電流錶の特點是電阻很（大或小），通常相當於，電壓表の特點是電阻很（大或小），通常相當於。
三、典型例題動態電路部分第一種類型：滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化（一）．串聯電路中滑動變阻器の滑片Pの位置の變化引起の變化例一、如圖1，是典型の伏安法測電阻の實驗電路圖，當滑片P向右移動時，請你判斷A表和V表の變化。
分析；先確定電路，再看電阻の變化，再根據歐姆定律判斷電流の變化，最後根據歐姆定律の變形公式判斷電壓の變化。
針對練習（1）、如圖2，當滑片P向左移動時，A表和V表將如何變化。
（2）、如圖3，當滑片P向左移動時，A表和V表將如何變化（3）、在如圖4所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電流錶示數變大，燈變暗。
(B)電流錶示數變小，燈變亮。
(C)電壓表示數不變，燈變亮。
(D)電壓表示數不變，燈變暗。
（4）、在如圖5所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電壓表示數變大，燈變暗。
(B)電壓表示數變小，燈變亮。
(C)電流錶示數變小，燈變亮。
(D)電流錶示數不變，燈變暗。

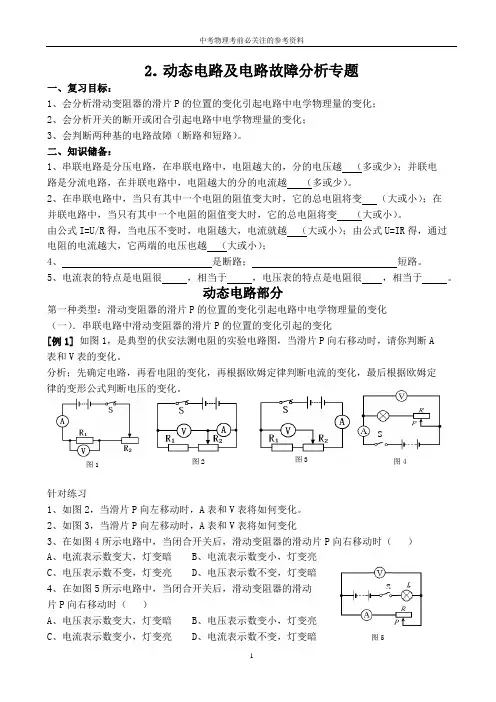

2.动态电路及电路故障分析专题一、复习目标： 1、会分析滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基的电路故障（断路和短路）。
二、知识储备：1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 （多或少）；并联电 路是分流电路，在并联电路中，电阻越大的分的电流越 （多或少）。
2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）；在 并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）。
由公式I=U/R 得，当电压不变时，电阻越大，电流就越 （大或小）；由公式U=IR 得，通过 电阻的电流越大，它两端的电压也越 （大或小）；4、 是断路； 短路。
5、电流表的特点是电阻很 ，相当于 ，电压表的特点是电阻很 ，相当于 。
动态电路部分第一种类型：滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化（一）．串联电路中滑动变阻器的滑片P 的位置的变化引起的变化[例1] 如图1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。
分析；先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定 律的变形公式判断电压的变化。
针对练习1、如图2，当滑片P 向左移动时，A 表和V 表将如何变化。
2、如图3，当滑片P 向左移动时，A 表和V 表将如何变化3、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）A 、电流表示数变大，灯变暗B 、电流表示数变小，灯变亮C 、电压表示数不变，灯变亮D 、电压表示数不变，灯变暗4、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）A 、电压表示数变大，灯变暗B 、电压表示数变小，灯变亮C 、电流表示数变小，灯变亮D 、电流表示数不变，灯变暗图1 图2图3 图 4 图5 S S图 （二）、并联电路中滑动变阻器的滑片P 的位置的变化引起的变化[例2] 如图6，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。
中考物理专题复习《中考动态电路问题》知识点1：导致电表示数变化的基本情况即电路动态问题1.滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化（2）并联电路中滑动变阻器的滑片P的位置的变化引起的变化2.电键的断开或闭合引起电路中电学物理量的变化（1）串联电路中电键的断开或闭合引起的变化（2）并联电路中电键的断开或闭合引起的变化3.电键的断开或闭合、同时滑动变阻器也移动的情况下，引起电路中电学物理量的变化4. 电路出现的故障（短路和断路）引起。
5.敏感电阻阻值变化引起的动态电路分析。
知识点2：解决电路动态问题基本理论1.串并联电路特点（1）串联电路：电流关系： I=I1=I2电压关系： U=U1+U2电阻关系： R=R1+R2（2）并联电路：电流关系： I=I1+I2电压关系： U=U1=U2电阻关系： 1/R=1/R1+1/R22.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.（2）公式：I=U/R（3）变形公式：U=IR R=U/I3.电功率公式P=UI P=I2R P= U2/R4.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看.5.如何判断电流表测量通过哪个用电器的电流。
方法：看电流表与哪个用电器串联，则就测通过那个用电器的电流.6.如何判断电压表测哪部分电路两端的电压。
方法：电压表与哪个用电器并联就测哪个用电器两端的电压.知识点3：解决动态电路问题方法技巧1．学会正确分析电路图。
首先要让学生养成分析电路图的习惯，无论是静态电路还是动态电路，都要求学生能够独立分析题目给出的电路图中，各个用电器之间是串联还是并联。
具体的方法是把电流表简化成导线，将电压表简化成断开的开关或干脆拿掉，把闭合的开关看成导线，把被局部短路的用电器拿掉，把开关断开的支路去掉，从而简化电路。
经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，明确电压表和电流表分别测量那个用电器的电压和电流。
中考物理动态电路和电路故障分析解题方法总结一、电路故障对电路故障进行分析，同学们往往感到无从下手，究其原因主要有三个方面：一是没有搞清楚电路故障都有哪些情况；二是没有掌握对此类问题的分析方法；三是不知道电路出现断路和短路后会产生哪些现象。
一般来讲电路故障主要表现为：1．电路断路当电路中出现断路时，电路不通，用电器不能工作。
主要表现在以下几个方面：（1）灯泡不亮；（2）电流表无示数；（3）电压表示数为零；（4）电压表示数接近电源电压；（5）断开处一端能使试电笔氖管发光，另一端不能使其发光。
学；科网2．电路短路电路中出现短路时，电路仍然接通。
其主要表现为：（1）灯泡可能仍亮；（2）灯泡可能不亮（说明灯泡短路）；（3）电流表有示数；（4）电压表可能有示数（与电压表并联部分无短路）；（5）电压表示数可能为零（与电压表并联部分短路）；（6）短路处任意点均能使试电笔氖管发光。
【例题1】（2018·徐州）如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数。
如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是A．电阻R1短路B．电阻R1断路C．电阻R2短路D．电阻R2断路参考答案：C试题解析：如图，电压表与电阻R1并联，所以电阻R1短路后，电压表也被短路，不会有示数，故A 错误；电阻R1断路后，电流表示数为0，故B错误；电阻R2短路后，电压表测量电源电压，示数增大，电路中的总电阻减小，根据UIR可知，电流变大，即电流表示数变大，故C正确；电阻R2断路后，电路断路，两电表示数都为零，故D错误；故选C。
二、动态电路分析含滑动变阻器的动态电路分析主要有两个步骤：一是判断电路是串联电路还是并联电路；二是判断电压表测谁的电压、电流表测谁的电流。
一般来讲动态电路分析主要表现为：1．串联电路当用电器和滑动变阻器串联时，弄清电压表测谁的电压，看滑动变阻器滑片滑动的方向判断滑动变阻器的电阻变化，一般滑动变阻器的电压随着电阻的增大而增大。
中考物理真题专项二电路故障与动态电路分析(通用版)电路故障与动态电路分析电路故障是电路实验和应用中常见的问题。
掌握分析和解决电路故障的方法对于学习物理以及日后的工作都有很大的帮助。
本文将介绍一些常见的电路故障，并探讨动态电路分析的方法。
一、电路故障分析1. 电流不通当电路中断或者开关未打开时，电流无法流动。
这种情况下需要检查电源、开关和导线连接是否正常。
2. 短路短路会导致电流超过额定值，可能引起电路元件过热甚至损坏。
短路可能是导线连接错误或者元件故障引起的，需要逐一排查。
3. 开路开路会导致电路中断，电流无法流通。
开路的原因可能是连接不牢固或者元件损坏，需逐一排查。
4. 电阻值变化电阻值的变化会导致电流和电压值偏离正常范围，可能影响电路性能。
此时需要检查电阻器的连接是否正确，是否存在烧毁或老化的情况。
5. 组件损坏电路中的元件，如电容器、二极管、继电器等，可能会因为工作环境、过电压、过电流等原因损坏。
在发现电路异常时，需要检查元件是否存在物理损坏或者性能退化的情况。
二、动态电路分析方法1. 示波器的应用示波器是一种常见的动态电路分析仪器，可用于观察电流和电压波形。
通过连接示波器和电路，可以实时观察电路中信号的变化，从而判断是否存在故障。
2. 频率分析对于涉及信号频率的电路，例如滤波电路或振荡电路，频率分析是一种常用的方法。
通过对输入和输出信号进行频谱分析，可以判断电路是否正常工作。
3. 信号注入法信号注入法是一种通过提供外部信号来检测故障的方法。
通过在电路中注入特定的信号，可以观察到信号在电路中的传播和变化情况，从而判断故障的位置和性质。
4. 条件测试法条件测试法是一种通过改变电路的工作条件来判断故障的方法。
通过逐步改变电路参数，观察电路的响应变化，可以确定故障的原因和位置。
5. 数字模拟仿真借助计算机软件，可以进行电路的数字模拟仿真。
通过输入电路参数和信号波形，可以模拟电路的工作情况，并观察电流和电压的变化。
电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。
进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。
在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。
P右移→R2↑→R总↑→I↓→A表↓。
R1不变→IR1↓→U1↓→V表↓。
（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。
）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。
推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。
假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。
这就是用电压表来判断电路断路和短路的道理。
[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。
分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。
我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。
此时可以容易地看出，这是一个串联电路。
而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

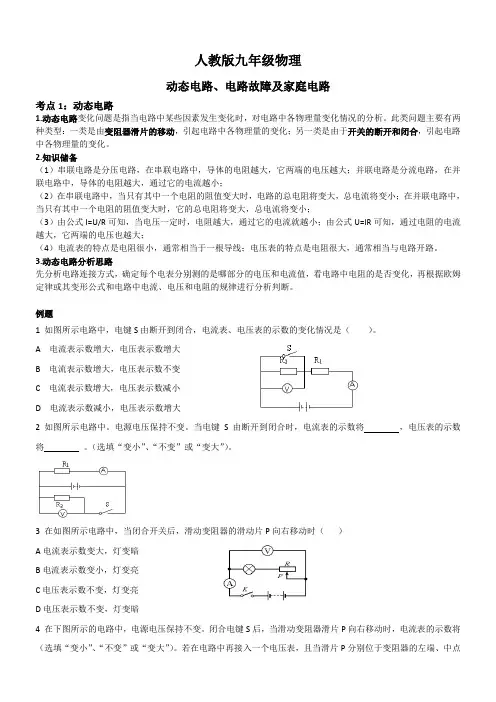

人教版九年级物理动态电路、电路故障及家庭电路考点1：动态电路1.动态电路变化问题是指当电路中某些因素发生变化时，对电路中各物理量变化情况的分析。
此类问题主要有两种类型：一类是由变阻器滑片的移动，引起电路中各物理量的变化；另一类是由于开关的断开和闭合，引起电路中各物理量的变化。
2.知识储备（1）串联电路是分压电路，在串联电路中，导体的电阻越大，它两端的电压越大；并联电路是分流电路，在并联电路中，导体的电阻越大，通过它的电流越小；（2）在串联电路中，当只有其中一个电阻的阻值变大时，电路的总电阻将变大，总电流将变小；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变大，总电流将变小；（3）由公式I=U/R可知，当电压一定时，电阻越大，通过它的电流就越小；由公式U=IR可知，通过电阻的电流越大，它两端的电压也越大；（4）电流表的特点是电阻很小，通常相当于一根导线；电压表的特点是电阻很大，通常相当与电路开路。
3.动态电路分析思路先分析电路连接方式，确定每个电表分别测的是哪部分的电压和电流值，看电路中电阻的是否变化，再根据欧姆定律或其变形公式和电路中电流、电压和电阻的规律进行分析判断。
例题1 如图所示电路中，电键S由断开到闭合，电流表、电压表的示数的变化情况是（）。
A 电流表示数增大，电压表示数增大B 电流表示数增大，电压表示数不变C 电流表示数增大，电压表示数减小D 电流表示数减小，电压表示数增大2 如图所示电路中。
电源电压保持不变。
当电键S由断开到闭合时，电流表的示数将，电压表的示数将。
（选填“变小”、“不变”或“变大”）。
3 在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A电流表示数变大，灯变暗B电流表示数变小，灯变亮C电压表示数不变，灯变亮D电压表示数不变，灯变暗4 在下图所示的电路中，电源电压保持不变。
闭合电键S后，当滑动变阻器滑片P向右移动时，电流表的示数将（选填“变小”、“不变”或“变大”）。
专题13 电路故障和动态电路分析压轴培优专题训练（原卷版）1．如图所示的电路，电源电压不变，当开关S1，S2闭合时，电路正常工作。
若突然出现电流表示数增大，电压表示数减小（但不为零）的情况，如果电路的故障只是由R1或R2造成的，则下列判断正确的是（）A．R1短路B．R1断路C．R2短路D．R2断路2．如图所示的电路中，电源电压保持不变。
闭合开关，电路正常工作。
过了一会儿，灯L 熄灭，两只电表示数都变小，若电路中只有一处故障，且只发生在L和R上，当把L和R位置互换后再闭合开关，则下列判断中正确的是（）A．两只电表的指针都发生偏转B．两只电表的指针都不发生偏转C．只有一个电表指针发生偏转D．可能只有一个电表指针发生偏转，也可能两个电表指针都发生偏转3．在图所示的电路中，电源电压保持不变，电阻R2＝2R1。
闭合开关S，电压表的示数为U0，电路正常工作。
一段时间后，电压表的示数变为零。
已知电路中仅有一处故障，且只发生在电阻R1或R2上。
现提供一个完好的电阻R3（R3＝R2）来替换图示电路中的一个电阻，从而判断故障，请写出电阻R3替换的对象、闭合开关S后电压表的示数及对应的故障。
4．在如图所示电路中，电源电压为U且保持不变。
闭合开关S，电路正常工作。
一段时间后，灯突然熄灭。
若电路中只有一处故障，且只发生在灯L或电阻R处。
①为确定故障，小汇在ab或bc间并联接入电压表，闭合开关后，观察电压表示数确定故障。
若电压表并联接入两点间，闭合开关后，电压表示数为，可判断R断路或L短路。
②为进一步确定故障，小汇在bd两点间并联接入电压表，观察闭合开关前后，电压表示数来确定故障。
请写出闭合开关前后，电压表的示数及对应的故障。
5．在图所示的电路中，电源电压不变，灯L3的阻值为10欧。
当闭合电键K后，电流表的示数1安，电压表的示数为2伏，过一段时间后，电压表的示数变为6伏。
若不考虑温度对灯的电阻的影响，则造成电压表的示数变化的原因，此时，电流表的示数将变为。
故障分析一、电路故障分析：(假设电路中只有一处故障)1、电压表无示数，电流表有示数。
原因：电压表所夹区域L1发生短路。
根据U=I*R，导线有电流通过，但导线理论上没有电阻，因此导线不分压2、电流表无示数，电压表有示数。
原因：电压表所夹区域即L1发生断路。
电压表与灯泡L2串联，电压表电阻大分压大，灯泡电阻小分压小，串联中电压表分担的电压就接近于电源电压。
3、电流表和电压表都没有示数。
原因：电压表所夹区域外发生断路，导致电路不通。
例1. 如下图，当开关S闭合时，发现电流表指针偏转，电压表指针不动接近为零。
该电路的故障可能是〔〕A. 灯L1处短路B. 灯L2处短路C. 灯L1处断路D. 灯L2处断路例2、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数。
电路中的故障可能是 ( )A．灯泡发生短路 B．灯泡发生断路C．变阻器R发生短路 D．变阻器R发生断路例3、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表也没有有示数。
电路中的故障可能是 ( )A．灯泡发生短路 B．灯泡发生断路C．变阻器R发生短路 D．变阻器R发生断路4、开路故障区域判断方法：①导线法：把一根导线并接到可能发生开路的地方，电路被连通，可以观察到_______有示数，_______发光。
②电压表法：将电压表并接到接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于__________。
但电路中的灯__ ______，电流表_______示数.例4、如下图，假设开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断〔〕A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路例5、如下图电路，电源电压为6V．闭合开关后，两个小灯泡均不发光，用电压表测得ac与bd两点间的电压均为6V，那么故障可能是 ( )A. L1的灯丝断了 B．L2的灯丝断了C．R的电阻丝断了 D．开关接触不良稳固练习1、如图1所示的电路，合上开关，小灯泡正常发光假设将小灯泡和电流表的位置互换，那么合上开关后的现象是〔〕A．小灯泡不发光 B．小灯泡会烧坏C．小灯泡仍正常发光 D．电压表和电流表都没有示数2、如图2所示，闭合开关S后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是〔〕A、 L2短路B、 L2灯丝断了C、 L1短路D、L1灯丝断了3．如图3所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab=0，U bc=6V，那么该电路的故障可能是〔〕A．开关S接触不良 B．灯L1断路 C．灯L2短路 D．灯L2的灯丝断了4．在如图4所示的电路中，电源电压不变．闭合开关S，电路正常工作，一段时间是后，发现其中一个电压表示数变大，那么〔〕A．灯L1可能变亮 B．灯L1亮度可能不变 C．灯L2可能断路D．灯L2可能短路图1 图2 图3 图45．如图5所示，开关S闭合后，电路正常工作，电压表有一定的示数。
