中考物理动态电路练习

动态电路分析典例精讲类型1滑动变阻器滑片移动引起的动态电路分析如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P从右向左移动时，试判断电路中各物理量的变化情况.第一步判断电路中各元件的连接情况：R1与R2____联.第二步判断电表的测量对象：测量通过____的电流；测量____两端的电压；测___两端的电压.第三步判断滑片移动时相关物理量的变化情况(选填“增大”“减小”或“不变”)：(1)电阻变化：R2接入电路中的阻值____，电路中的总电阻____；(2)电流变化：由欧姆定律UIR=可知，电路中的电流____，的示数____；(3)电压变化：由欧姆定律UIR=得U＝IR，可知R1两端电压___；电源电压不变，故R2两端的电压____；的示数____；的示数____；(4)电功率变化：由电功率的表达式P＝UI＝2UR可知：R1消耗的电功率____，电路消耗的总功率____；(5)与的示数的比值____．与示数的差值____.示数变化量ΔU1与示数变化量ΔU2的关系是ΔU1____ΔU2(选填“>”“<”或“=”).类型2开关通断引起的动态电路分析如图所示电路，电源电压为U且保持不变，若只闭合开关S2，再只闭合开关S1，S3，回答以下问题：(1)只闭合开关S2时：①第一步确定开关闭合后电路的连接情况：R1与R2____联，测量通过____的电流，测量____两端的电压；②第二步分析电表示数：示数____，示数____，电路消耗总功率____.(2)只闭合开关S1，S3，断开开关S2时：①第一步确定开关闭合后电路的连接情况：R1与R2____联，测量通过____的电流，测量____两端的电压；②第二步分析电表示数：示数____，示数____；电路消耗总功率____.③第三步分析物理量的变化：示数____，示数____，电路消耗总功率____．与的比值：____.(3)若在如图所示电路中，电阻R1=20Ω，R2=10Ω，电源电压为6V且保持不变.①当闭合开关S1、S3，断开开关S2时，的示数为____A，则的示数为____V；②当闭合开关S2，断开开关S1、S3时，的示数为____V，电路消耗的总功率为____W.类型3敏感电阻类的动态电路分析为了更好地保障人民的生命财产安全，很多公共场所都安装有火警报警器.简化电路如图所示，R1为定值电阻，R2是阻值随着环境温度的升高而减小的热敏电阻.闭合开关，当温度升高时，判断电路中电流、电压、电功率的变化第一步确定电路的连接情况：R1与R2____联，测量____的电流，测量____两端的电压.第二步判断电路中的物理量变化：(1)判断电阻：热敏电阻R2的阻值____，电路的总电阻____；(2)判断电流：由欧姆定律UIR=可知，电路中的电流____，的示数____；(3)判断电压：由欧姆定律UIR=得U＝IR，可知定值电阻R1两端电压____，电源电压不变，故热敏电阻R2两端的电压____；的示数____；(4)判断电功率：由电功率的表达式为P＝UI电路消耗的总功率____；图中定值电阻R1的作用是________________________.实战演练1.(2022陕西预测卷)“蔬菜温室大棚种出了农民脱贫新希望”．如图甲所示是某校创新学习小组为温室大棚设计的温度监测仪的电路原理图.其中的一个电表显示温度，电源电压恒为6V，R为滑动变阻器，热敏电阻滑R作为温度监测仪的测温探头，其阻值随温度t的变化关系如图乙所示，闭合开关S后，把R放入0℃的环接入电路的阻值不变．下列说法正确的是()境中，调节滑片使电流表指针满偏(即为0.6A),然后保持R滑甲乙A.用电流表显示温室大棚内的温度较合适B.温室大棚内的温度越低，电流表的示数越小C.当温室大棚内的温度为25℃时，电路中的电流为0.4AD.当电压表的示数为2V时，电路消耗的总功率为2WE.若想增大温度监测仪的监控范围，可增大电源电压2.小灯泡和定值电阻的I－U图像如图甲所示，将小灯泡与定值电阻R并联在恒压电源两端，如图乙所示，只闭合开关S1，电流表的示数为0.2A；再闭合开关S2后，下列说法正确的是()A.电源电压为4VB.此时小灯泡的电阻为2.5ΩC.此时电流表的示数为0.6AD.此时电路消耗的总功率为1.6WE.与的比值增大3.(2022陕西22题)物理科技小组在课外制作活动中，把一废旧电饭锅改造成一个由一根电热丝和两个开关组成的简易电饭锅．接通电源，手动开关闭合，电热丝工作，当锅内温度达到103℃时，手动开关自动断开，且无法自动闭合；接通电源，温控开关在锅内温度低于60℃时自动闭合，电热丝工作，锅内温度高于85℃时，温控开关自动断开．通过两个开关的通断，可实现加热和保温两种功能．根据以上描述，下列判断正确的是()A.接通电源，闭合手动开关，电热丝才能开始工作B.当手动开关自动断开时，简易电饭锅马上进入保温状态C.简易电饭锅加热时的功率大于保温时的功率D.锅内温度由103℃降至60℃过程中，电热丝不工作4.(2023中考物理压轴题)如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过水位计(电表改装)显示的数据来反映水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯(灯丝电阻不变)，电路各部分接触良好，不计导线电阻．下列判断正确的是()A.水位计是用电流表改装成的B.当水位不变时，指示灯不亮C.当指示灯变暗时，则表示水位上升D.当水位计示数为零时，电路中电流为零【补充设问】如图所示，若水位计的示数变大时，指示灯的实际功率________(选填“变大”“变小”或“不变”).小明将水位计改为并联在指示灯L两端，则水位最低时对应的是水位计的________(选填“零刻度”或“最大刻度”).参考答案典例精讲类型1滑动变阻器滑片移动引起的动态电路分析串电路电源(或R 1和R 2)R 2(1)减小减小(2)增大增大(3)增大减小减小不变(4)增大增大(5)减小增大<类型2开关通断引起的动态电路分析(1)①串电路R 2②U R 1+R 2R 2R 1+R 2U U 2R 1+R 2(2)①并R 2电源(或R 1或R 2)②U R 2UR 1+R 2R 1R 2U 2③增大增大增大不变(3)①0.66②21.2类型3敏感电阻类的动态电路分析串电路R 2(1)减小减小(2)增大增大(3)增大减小减小(4)增大保护电路实战演练1.C【解析】A ：由图乙可知，t ↑→R ↑。

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

中考物理2024年真题选及解析动态电路1．（2024·云南）如图所示的电路中，电源电压恒定，闭合开关S、S1和S2，灯L1、L2都正常发光，下列说法正确的是（）A．电流表A2测通过灯L2的电流B．电流表A1和A2示数相等C．断开S2，电流表A2示数变小D．断开S2，灯L1变暗2．（2024·重庆）如图所示电路，电源电压保持不变，1L和2L是两个相同的小灯泡。

先闭合开关1S，记录两电表示数；再闭合开关2S，电流表和电压表的示数变化情况是（）A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数减小C．电流表示数增大，电压表示数不变D．电流表示数不变，电压表示数不变3．（2024·安徽）如图所示的电路中，电源两端电压保持不变，R为定值电阻。

闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端滑到A端，电压表V1、电压表V2、电流表A的示数变化量的绝对值分别为ΔU1、ΔU2、ΔI，则（）A．电流表A的示数变大，电压表V2的示数变大B．电流表A的示数变小，电压表V1的示数变小C．ΔU1与ΔI的比值大于R的阻值D．ΔU2与ΔI的比值等于R的阻值4．（2024·山东临沂）如图所示电路的电源电压保持不变，将开关1S和2S都闭合，两灯均正常发光。

下列判断正确的是（）A．灯1L和2L是串联连接的B．电压表不能测量灯2L的电压C．断开2S后电流表的示数不变D．两灯的额定电压一定相同5．（2024·四川达州）如图所示，1R为定值电阻，2R为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表示数变大，电压表1V示数变小V示数变大B．电流表示数变小，电压表2C．电压表1V与电流表示数的比值变大V与电流表示数的比值变小D．电压表26．（2024·山东临沂）闭合如图所示电路的开关，将滑动变阻器的滑片向左滑移动一小段距离的过程中（）A．灯泡的亮度变小B．电流表的示数不变C．电压表的示数变大D．电路的总功率变小7．（2024·江苏连云港）如图所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P 向右移动过程中（）A．电流表示数变小，灯变暗B．电流表示数变大，灯变亮C．电压表示数不变，灯亮度不变D．电压表示数变小，灯亮度变亮8．（2024·江西）（多选）如图所示，电源电压保持不变，开关S闭合，将滑片P向右移动，关于电流表和电压表示数变化情况，以下说法正确的是（）A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数变大9．（2024·福建）如图所示电路，电源电压保持不变，R为定值电阻，t R为热敏电阻，其阻值随温度的降低而增大。

2023年中考物理重难点复习：动态电路分析（精练）
1．如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程
）
中，下列说法正确的是（
A．电压表的示数变大
B．电流表A1和电流表A2的示数均减小
C．电流表A1的示数与电流表A2的示数之差减小
D．电压表V的示数与电流表A1的示数比值不变
2．如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片向右滑动，
）
则下列说法中正确的是（
A．滑动变阻器接入电路中的电阻变小
B．总电阻变小
C．电流表的示数变小
D．电压表的示数变大
3．如图所示，电源电压恒定不变，R1、R2为定值电阻，闭合开关S1、S2后，电路正常，电压表、
）
电流表均有示数.若断开S2，不变的是（
A．电压表示数
B．电流表示数
C．电压表示数与电流表示数的比值
D．电压表示数与电流表示数的乘积
第1页（共24页）。

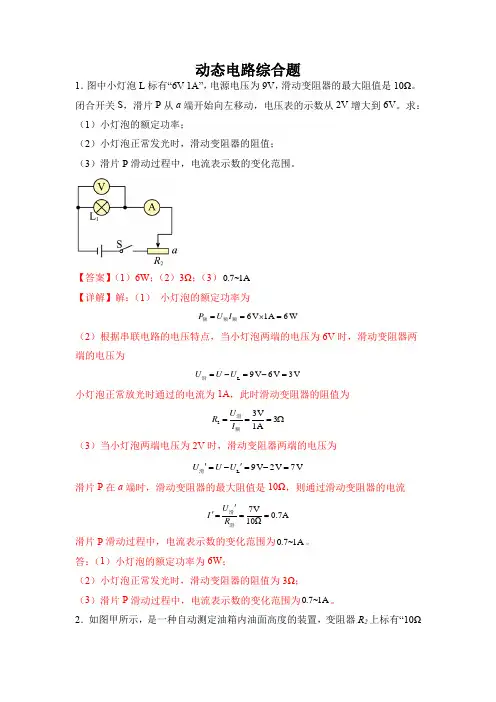

【答案】（1）6W；（2）3Ω；（3）0.7~1A（1）为使电路安全，定值电阻R至少多大？【答案】（1）15Ω；（2）0.8W；（3）【详解】解：（1）变阻器R上标有“10Ω 0.4A”可知变阻器的最大电阻为10Ω，由P＝UI＝I2R得，R1消耗的最小功率为P1min＝I min2R1＝（0.2A）2×20Ω＝0.8W（3）由于用电流表做油量表时，油面上升时电流表的读数增大，所以用电压表代替电流表做油量表，要求油量变化时，电压表示数的变化情况与接入电流表时相同，即油面上升时电压表的读数增大，根据电压表与电阻需并联连接，当油量为0时（此时变阻器的滑片正好应在上端），此时滑片的上部分电压为0，因为电压表的示数也为0V，所以电压表应与滑片的上部分电阻并联，如下图所示：答：（1）为使电路安全，定值电阻R1至少为15Ω；（2）R1消耗的最小功率是0.8W；（3）电路图见解析3．标有“6V3.6W”字样的小灯泡和其它的电学元件连成电路，如图1，当只闭合开关S1时，滑动变阻器滑片P从右向左滑动的过程中记录下电压表示数U1和电流表示数I，并绘制出对应的U1一I图像（如图2），且当滑片滑至最左端时小灯泡正常发光。

已知定值电阻R0=12Ω，求（1）电源电压U；（2）小灯泡正常发光时的电阻R L；（3）当S1、S2、S3均闭合，且滑动变阻器滑片处于中点位置时，整个电路消耗的电功率P。

【答案】（1）6V；（2）10Ω；（3）6.6W【答案】（1）48Ω；（2）12Ω；（3）4.5W【答案】（1）30Ω；（2）7.5W【答案】（1）0.3；（2）20Ω，12V；（3）1.8W【答案】（1）6V；（2）6Ω；（3）14Ω；（4）1.8W【答案】（1）0.9W；25Ω；（2）12V；15Ω；（3）5～30Ω【答案】（1）2000Pa；（2）0.2A；（3）【答案】（1）20Ω；（2）0.33W；（3）15Ω答：（1）只将b、c分别接在电源两端，当滑片滑至中点时，电流表的示数为0.3A，R2的最大阻值为20Ω；（2）只将a、c分别接在电源两端，当滑片滑至最右端时，电路的总功率约为0.33W；（3）将b接在电源一端，a、c连接后接在电源的另一端，让滑片P由最右端逐渐向左滑动，R2允许接入电路的最小阻值为15Ω。

考点 动态电路计算1．(2019·莱芜)在如图所示的电路中，灯泡L 标有“6V 3W”字样，电源电压及灯泡电阻均保持不变，滑动变阻器最大阻值为20Ω，定值电阻R 0=10Ω。

当S 、S 1都闭合，滑片P 移动到最左端时，灯泡L 正常发光，则A ．此时电流表的示数为0.5AB ．电源电压为12VC ．此时电路消耗的总功率为6.6WD ．若S 闭合、S 1断开，且滑片P 移动到中点时电流表的示数为0.2A【答案】C【解析】当滑片P 移动到最左端时，滑动变阻器连入阻值为0， R 0与灯泡L 并联。

此时灯泡L 正常发光，说明灯泡两端电压等于其额定电压，即6V ，根据并联电路电压的规律，电源电压为6V ，故B 错误；此时通过灯泡电流： I L =P U =3W 6V =0.5A ，此时通过R 0电流： I 0=U R 0=6V 10Ω=0.6A ，干路电流：I L = I L + I 0=0.5A+0.6A=1.1A ，因此电流表示数为1.1A ，故A 错误；电路消耗的总功率：P 总=UI =6V×1.1A=6.6W ，故C 正确；若S 闭合、S 1断开，R 0与R 串联，滑片P 移动到中点时，滑动变阻器接入电路电阻为10Ω，此时电路电流I ′=U R 0+ R =6V 10Ω+10Ω=0.3A ，故D 错误。

2．（2019·孝感）（多选）如图所示，电源电压恒为3.0V ，R 1为定值电阻，滑动变阻器R 2的阻值变化范围为0～50Ω，闭合开关，当滑片P 处于某一位置时，电压表示数为2.0V ，电流表的示数为0.1A ，则（ ）A ．定值电阻R 1＝20ΩB ．当滑片P 向右滑动时，电压表的示数变大C ．整个电路总功率的最小值为0.15WD ．当滑动变阻器的功率为0.2W ，R 2＝5Ω或R 2＝20Ω【答案】BCD【解析】解：A 、由电路图可知，R 1、R 2串联，电压表测R 2两端的电压U 2＝2.0V ，电流表测电路中的电流I 1＝0.1A ，根据串联电路电压特点可知，R 1两端的电压：U 1＝U －U 2＝3V －2V ＝1V ，由I ＝U R 可知，定值电阻R 1的阻值：R 1＝U 1I 1 ＝1V 0.1A＝10Ω，故A 错误； B 、当滑片P 向右滑动时，R 2接入电路的阻值变大，根据串联分压的特点可知，R 2两端的电压变大，即电压表的示数变大，故B 正确；C 、当R 2接入电路的阻值最大时，电路总电阻最大，根据P ＝U 2R 可知，整个电路总功率的最小，此时电路总电阻：R ＝R 1+R 2＝10Ω+50Ω＝60Ω，电路的最小电功率：P 最小＝U 2R ＝(3V)260Ω＝0.15W ，故C 正确； D 、滑动变阻器的功率：P 2＝I 2R 2＝(U R 1+R 2)2R 2， 即：0.2W ＝（3V 10Ω+R 2）2×R 2， 为了便于计算，将单位去掉化简得：2R 22﹣50R 2+200＝0，即：（2R 2－10）（R 2－20）＝0，解得：R 2＝5Ω或R 2＝20Ω，故D 正确。

专题07动态电路分析一、选择题1．如图所示电路，电源电压不变，闭合开关，滑动变阻器的滑片P自左向右滑动过程中，下列说法正确的是（）A．滑动变阻器接入电路的电阻变小B．电流表的示数变小C．灯泡的亮度变亮D．灯泡的实际功率不变2．如图所示电路，电源两端电压保持不变。

当开关S闭合时，若将滑动变阻器的滑片P向右滑动，下列说法正确的是（）AB．电压表的示数变小，电流表示数变小C．电压表的示数变大，电流表示数变小D．电压表的示数变小，电流表示数变大3．某电子秤的简化电路如图所示，R0是定值电阻，R x是压敏电阻，其阻值随着压力增大而减小，电源电压恒定不变，闭合开关S，当R x上方压力增大时，对电路中变化的量描述正确的是（）A．电压表的示数变大B．通过R x的电流变小C．电阻R x的阻值变大D．电路的总功率变小4．在如图所示的电路中，电源电压和灯泡电阻都保持不变。

闭合开关当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A．电流表和电压表的示数都减小B．电路总功率变大C．灯泡功率变小D．变阻器功率变小5．如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小）。

电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（）A．电流表示数变大B．电压表示数变小C．电压表示数与电流表示数的比值变大D．电路消耗的总功率变小6．如图所示的电路，电源电压恒定，闭合开关S，在保证各元件安全条件下，滑动变阻器的滑片P 从最右端向左移动的过程中，下列分析正确的是（）A．电压表V示数变小，灯光亮度变亮B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的差值不变7．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中()A ．电流表A 示数变大，电压表V 2示数变小B ．电流表A 示数变大，电压表V 1示数变小C ．电压表V 1示数变小，电压表V 2示数变大D ．电压表V 1示数不变，电压表V 2示数变小8．电路如图，闭合开关后，将滑动变阻器的滑片向左移动过程中，下列说法正确的是（电源电压保持不变）（ ）A ．电灯变暗B ．电压表V 1的示数变大C ．电路总功率变大D ．电压表V 2的示数不变9．如图所示，电源两端的电压保持不变，0R 是定值电阻，R 是滑动变阻器。

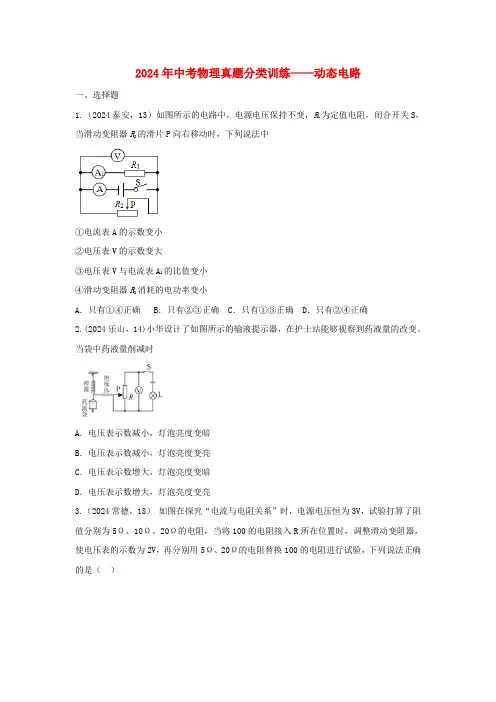

2024年中考物理真题分类训练——动态电路一、选择题1.（2024泰安，13）如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中①电流表A的示数变小②电压表V的示数变大③电压表V与电流表A1的比值变小④滑动变阻器R2消耗的电功率变小A．只有①④正确 B．只有②③正确 C．只有①③正确 D．只有②④正确2.(2024乐山，14)小华设计了如图所示的输液提示器，在护士站能够视察到药液量的改变。

当袋中药液量削减时A．电压表示数减小，灯泡亮度变暗B．电压表示数减小，灯泡亮度变亮C．电压表示数增大，灯泡亮度变暗D．电压表示数增大，灯泡亮度变亮3.（2024常德，18）如图在探究“电流与电阻关系”时，电源电压恒为3V，试验打算了阻值分别为5Ω、10Ω、20Ω的电阻，当将100的电阻接入R所在位置时，调整滑动变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换100的电阻进行试验，下列说法正确的是（）A.用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B.用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C.用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D.用20Ω电阻替换，滑片P应向右端移动，电流表示数变小4.（2024遂宁，10）如图甲是小明设计的自助探究试验电路，灯泡L在平安范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值20Ω，电流表量程0~0.6A,电压表量程0~3V.下列是小明对此电路通过计算分析作出的几个推断，其中正确的是A.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮B.交阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗C.为保证电路各元件平安，滑动变阻是阻值只能在5Ω~10Ω之间调整D.在平安调整过程中滑动变阻器消耗的最小电功率是0.9W5.(2024重庆B，8)如图5甲所示的电路，电源电压不变,Ｌ是标有“4Ｖ“字样的灯泡，定值电阻为６０Ω，两个电流表的量程均为０－０.６Ａ，电压表的量程为０－１５Ｖ，图５乙是小灯泡Ｌ的电流随其电压改变的图像。

动态电路1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。

（选填“变小”、“不变”或“变大”）2．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变大”、“不变”或“变小”）3．如图电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。

（选填“变大”、“不变”或“变小”）4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。

电流表A。

与电流表A1示数的差值跟电压表V示数的比值_______。

（选填“变小”、“不变”或“变大”）5．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变小”、“不变”或“变大”）。

7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。

（选填“变小”、“不变”或“变大”）8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。

（选填“变小”、“不变”或“变大”）9．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。

考点 动态电路分析1．(2019·扬州)如图所示，电源电压保持不变，开关S 闭合后，调节滑动变阻器滑片，下列说法正确的是（ ）A ．滑片向左滑动，电流表示数增大，电压表示数减小B ．滑片向左滑动，电流表、电压表示数都增大C ．滑片向右滑动，电流表、电压表示数都增大D ．滑片向右滑动，电流表示数减小，电压表示数增大【答案】B【解析】分析电路：灯泡L 与滑动变阻器串联，电流表测量电路中的电路，电压表测量灯泡L 两端的电压。

AB 、滑片向左滑动，滑动变阻器连入电阻减小，电路的总电阻减小，根据公式I =U R，电流增大，电流表示数会增大。

根据串联电路分压规律，滑动变阻器连入电阻减小，滑动变阻器两端电压减小，则灯泡L 两端电压增大，即电压表示数增大，A 错误，B 正确；CD 、滑片向右滑动，滑动变阻器连入电阻增大，电路的总电阻增大，根据公式I =U R，电流减小，电流表示数减小。

根据串联电路分压规律，滑动变阻器连入电阻增大，滑动变阻器两端电压增大，则灯泡L 两端电压减小，即电压表示数减小，CD 错误。

2．(2019·赤峰)如图所示电路，电源电压和小灯泡电阻保持不变。

当开关闭合后，变阻器滑片向右滑动时，电流表和电压表的示数变化情况分别是（ ）A ．变大、变小B ．变大、变大C ．变小、变小D ．变小、变大【答案】D【解析】由电路图可知，灯泡与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。

当变阻器滑片向右滑动时，接入电路中的电阻变大，电路的总电阻变大，由I ＝U R可知，电路中的电流变小，即电流表的示数变小，故AB 错误；由U ＝IR 可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C 错误、D 正确。

3．(2019·山西)图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。

电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R 的阻值随压力增大而增大，滑片P 随身高增高而上滑。

中考物理总复习《动态电路》专项练习题（附带答案）班级姓名学号1.如图所示，电源电压恒定不变，闭合开关S，若滑片P向下移动，下列说法正确的是（）A. 电流表示数不变，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数不变D. 电流表示数不变，电压表示数变小2.为了研究热敏电阻对电路的影响，小李设计了如图所示的电路．电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关后，小李在热敏电阻R1上擦了一些酒精，用扇子对着它扇风时，下列说法中正确的是（）A. 电流表示数变大B. 电压表示数变大C. 电压表与电流表示数之比不变D. 电路的总功率变大3.如图所示，电源电压恒定不变，开关闭合后，当滑动变阻器的滑片P由最右端向中点滑动时，下列说法正确的是（）A. 电流表A2示数变小，电压表V示数不变B. 电流表A1示数变小，灯泡L的亮度变亮C. 电流表A1示数变大，电压表V示数不变D. 电压表V示数与电流表A1的示数之比变大4.如题图所示，闭合开关S，向左调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（）A. 电压表示数变大，电压表与电流表示数的比值不变B. 电流表示数变小，电压表与电流表示数的比值变大C. 小灯泡亮度变亮，电路总电阻变小D. 小灯泡亮度变暗，电压表与电流表示数的乘积变小5.如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是A. 电流表A1的示数变大，电流变A2的示数变小B. 电流表A1的示数和电流表A2的示数同时变大C. 电压表的示数变大，电流表A1的示数变小D. 电压表的示数不变，电流表A2的示数变小6.抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数。

甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次。
