钢筋电渣压力焊

钢筋电渣压力焊施工工艺1.概述本指南适用于工业与民用建筑中，直径在14至40毫米的Ⅰ至Ⅱ级竖向或斜向（倾斜度不超过4:1）钢筋的连接。

2.施工前准备2.1. 材料和主要设备：2.1.1.钢筋必须符合设计要求，并提供出厂证明及复试报告。

进口钢筋还需提供化学成分检验报告，并满足焊接要求。

2.1.2.焊剂(1)应符合GB5293碳素钢埋弧焊用焊剂的规定，型号为HJ401。

焊剂应存放在干燥库房内，并在使用前经过250至300摄氏度的烘焙2小时。

(2)焊剂在使用前需要妥善存放和处理。

焊剂应存放在干燥的库房内以防止受潮。

2.1.3.主要设备包括手工电渣压力焊设备和自动电渣压力焊设备，后者优先采用。

焊接电源应具备足够的容量。

(1)手工电渣压力焊设备主要由焊接电源、控制箱、焊接夹具、焊剂罐等组成焊接电源：它是提供电能的设备，用于产生电渣焊所需的热量。

在钢筋电渣压力焊中，通常采用次级空载电压较高的交流或直流焊接电源。

控制箱：控制箱用于调节焊接过程中的电流强度、焊接时间等参数，确保焊接过程的稳定性和焊接质量。

焊接夹具：焊接夹具用于固定待焊接的钢筋，保证焊接过程中钢筋的正确位置和对接精度。

焊剂罐：焊剂罐存放焊剂，焊剂在焊接过程中起到保护熔池、稳定电弧和去除氧化物的作用。

(2)自动电渣压力焊设备是用于进行高效焊接的专业设备，主要包括焊接电源、控制箱、操作箱和焊接机头等。

(3)焊接电源的选择对于钢筋电渣压力焊的质量和效率有着重要的影响。

次级空载电压较高的焊接电源可以提供更大的焊接电流，从而提高焊接效率和焊接质量。

对于直径32mm及以下的钢筋，由于其截面积较小，所需的焊接电流也相对较小，因此可以采用容量为600A的焊接电源。

而对于直径32mm及以上的钢筋，由于其截面积较大，所需的焊接电流也相对较大，因此应采用容量为1000A的焊接电源。

当焊机的容量较小，无法满足焊接需求时，可以采用两台同型号、同性能的焊机并联使用，以提高焊接电源的总容量，满足焊接需求。

钢筋电渣压力焊施工技术操作1. 引言钢筋电渣压力焊是一种常用的钢筋连接方法，其具有焊接强度高、连接牢固等优点。

本文将介绍钢筋电渣压力焊的施工技术操作。

2. 施工准备在进行钢筋电渣压力焊施工之前，需做好以下准备工作：- 获得焊接施工资质和相应的资格证书；- 确保焊接设备和工具的完好，并对其进行检测和维护；- 根据焊接工艺规程和设计图纸，明确焊接参数和要求；- 确保施工区域的通风良好，并采取相应的安全防护措施。

3. 施工步骤钢筋电渣压力焊的施工步骤如下：1. 清理钢筋表面：使用刷子等工具清理钢筋表面的锈蚀物和污垢，保证焊接质量。

2. 定位和固定：根据设计图纸确定焊接位置，使用夹具等工具将钢筋固定在焊接位置。

3. 配置焊接设备：根据焊接参数要求，配置合适的电渣焊设备。

4. 预热钢筋：通过预热设备对钢筋进行加热，提高焊接质量和效果。

5. 进行电渣焊接：将钢筋电焊条靠近钢筋，并通过电弧进行焊接。

6. 检验焊接质量：利用焊接缺陷检测设备对焊接区域进行检测，确保焊接质量符合要求。

7. 处理焊接残渣：清理焊接区域的残渣和渣滓，使其焊接平整和美观。

4. 安全注意事项在进行钢筋电渣压力焊施工中，应注意以下安全事项：- 确保焊接区域的通风良好，避免有害气体积聚；- 严格遵守焊接操作规程和安全操作规定；- 使用合格的焊接工具和设备，并进行定期检测和维护；- 注意个人防护，必要时佩戴防护用品，如安全眼镜、手套等；- 对施工人员进行安全教育和培训，提高其安全意识和操作技能。

5. 总结钢筋电渣压力焊作为一种常用的钢筋连接技术，其施工技术操作对于焊接质量至关重要。

施工人员需做好准备工作，遵循正确的施工步骤和安全注意事项，以确保焊接质量和施工安全。

以上是钢筋电渣压力焊施工技术操作的简要介绍，希望能对您有所帮助。

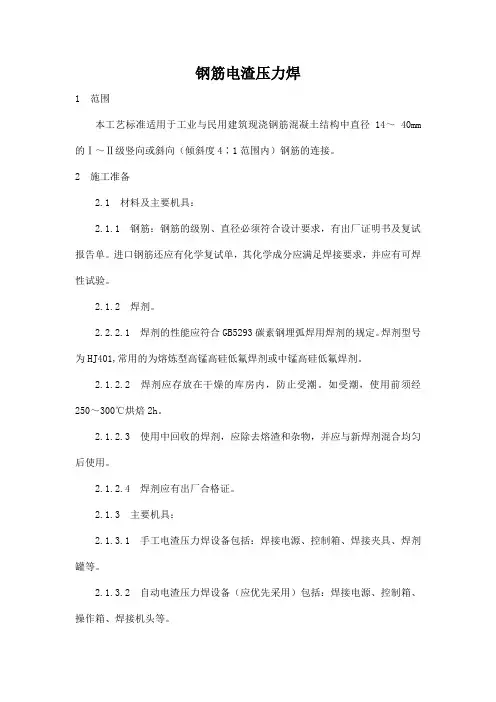

钢筋电渣压力焊1 范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～ 40mm 的Ⅰ～Ⅱ级竖向或斜向（倾斜度4∶1范围内）钢筋的连接。

2 施工准备2.1 材料及主要机具：2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

2.1.2 焊剂。

2.2.2.1 焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。

焊剂型号为HJ401,常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。

2.1.2.2 焊剂应存放在干燥的库房内，防止受潮。

如受潮，使用前须经250～300℃烘焙2h。

2.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。

2.1.2.4 焊剂应有出厂合格证。

2.1.3 主要机具：2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。

2.1.3.2 自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。

2.1.3.3 焊接电源。

钢筋电渣压力焊宜采用次级空载电压较高（TSV以上〕的交流或直流焊接电源。

（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源； 32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源）。

当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。

2.2 作业条件2.2.1 焊工必须持有有效的焊工考试合格证。

2.2.2 设备应符合要求。

焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。

焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。

电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。

2.2.3 电源应符合要求。

当电源电压下降大于5%，则不宜进行焊接。

2.2.4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。

钢筋电渣压力焊工艺标准（4-96）1. 引言本文档旨在制定钢筋电渣压力焊工艺标准，以确保钢筋电渣压力焊的质量和稳定性，并提高钢筋电渣压力焊的工作效率。

2. 术语及定义2.1 钢筋电渣压力焊：将钢筋通过加热和压力焊接的一种方法。

2.2 电渣：钢筋电渣压力焊过程中产生的残留物。

2.3 软钢筋：抗拉强度小于300MPa的钢筋。

2.4 高强钢筋：抗拉强度大于等于600MPa的钢筋。

3. 设备要求3.1 钢筋电渣压力焊设备应符合国家标准。

3.2 焊丝应符合现行国家标准。

3.3 电源应符合现行国家标准。

3.4 焊接工具应符合现行国家标准。

4. 焊接工序4.1 钢筋电渣压力焊应采用自动焊接。

4.2 焊接开始前，应检查焊接设备、电源、焊丝等，确保焊接质量。

4.3 软钢筋的焊接应按焊丝规定的工艺参数进行，高强钢筋的焊接应采用与焊丝相应的工艺参数进行。

4.4 在正式焊接前应进行试焊，根据试焊结果调整工艺参数，直至满足焊接要求。

4.5 焊接应避免渗漏、挤出现象。

4.6 焊接后应用带盖的铜制焊接帽盖住焊缝，焊缝应均匀、无明显划痕和擦痕。

5. 检验标准5.1 焊接应符合现行国家标准。

5.2 焊接强度应符合设计要求。

5.3 焊缝应美观、无缺陷。

5.4 焊接后应进行水压试验，能承受水压试验的压力，并无泄漏现象。

6. 保养与维护6.1 日常使用中应注意维护，定期检查设备状态。

6.2 设备故障应及时报修，保证正常使用。

6.3 焊接结束后应及时清理设备及周围环境，以保证设备的长期稳定使用。

7. 总结本文档规定了钢筋电渣压力焊的工艺标准，提出了设备要求、焊接工序以及检验标准等内容，对保证钢筋电渣压力焊的质量起到了重要作用。

同时，强调了设备的日常维护和保养，以确保设备的正常使用。

钢筋电渣压力焊施工技术标准1. 引言本技术标准旨在规范钢筋电渣压力焊施工过程，保证施工质量，确保焊接接头的牢固性和可靠性。

2. 材料要求2.1 钢筋应符合设计要求，质量合格。

2.2 电渣焊材料应符合国家标准，质量合格。

3. 焊接设备3.1 焊接设备应选用合适的电渣焊机，具备稳定的电流和电压输出能力。

3.2 焊接设备应经过检测和校准，确保其正常工作。

4. 焊接工艺4.1 钢筋的准备4.1.1 钢筋应进行清理，去除油污、锈蚀和杂质等。

4.1.2 钢筋的直径、形状和长度应符合设计要求。

4.2 测量和定位4.2.1 在焊接前，应对钢筋进行测量，确保长度和位置的准确性。

4.2.2 使用标尺、线铅等工具进行定位，标记焊接位置。

4.3 焊接操作4.3.1 根据设计要求，选择合适的电流和焊接时间。

4.3.2 使用电渣焊机进行焊接，确保焊接电流和电压的稳定。

4.3.3 焊接完成后，进行外观检查，确保焊接接头无明显的缺陷或裂纹。

5. 质量控制5.1 焊接接头的牢固性和可靠性应符合设计要求。

5.2 检测焊接接头的质量，包括外观检查、断裂试验等。

5.3 对于不合格的焊接接头，应及时进行修复或更换。

6. 安全措施6.1 焊接操作人员应穿戴好防护用具，避免电击和火灾等意外事故发生。

6.2 焊接设备应与电源连接良好，确保安全使用。

6.3 在焊接过程中，应注意周围环境的安全，避免误伤他人或损坏设备。

7. 环境保护7.1 在焊接过程中，应注意防止废气和废渣的污染。

7.2 废气和废渣应正确处理，符合环保要求。

8. 施工记录8.1 每次焊接应记录焊接时间、焊工、焊接位置等信息。

8.2 对于重要的焊接接头，应进行拍照并保存相关资料。

以上为钢筋电渣压力焊施工技术标准的内容要点，旨在规范施工过程，确保施工质量和焊接接头的可靠性和牢固性。

具体操作中，还需参考相关国家标准和设计要求。

电渣压力焊安全注意事项
(1)施工前,应检查电路,观察电压波动情况。

如电源的电压降大于5% ,则不宜进行焊接施工。

(2)焊剂使用前,必须恒温250烘焙1~2h;焊剂回收重复使用时,应除去熔渣和杂质，如果受潮,还需再烘焙。

(3)焊接夹具的上下钳口应夹紧于上、下钢筋上;钢筋一经夹紧,不得晃动。

(4)引燃电弧后,应先进行电弧过程,然后加快上钢筋下送速度,使钢筋端面与液态渣池接触,转变为电渣过程，最后在断电的同时,迅速下压上钢筋,挤出熔化的金属和熔渣。

(5)接头焊毕,应稍作停歇,然后方可回收焊剂和卸下焊接夹具;敲去焊渣后,四周焊包凸出钢筋表面的高度不得小于4mm。

(6)钢筋与电极接触处,应无烧伤缺陷。

(7)接头处的弯折角不得大于3°。

轴线偏移不得大于钢筋直径的0.1倍,且不得大于2mm。

(8)焊接时,焊工应进行自检,发现偏心、弯折、烧伤等缺陷时,应查找原因,采取措施,及时消除。

钢筋电渣压力焊接施工方案一、引言钢筋电渣压力焊接是一种常用的钢筋连接方法，广泛应用于建筑结构的施工中。

本文档旨在介绍钢筋电渣压力焊接的施工方案，包括施工准备工作、焊接设备及材料准备、施工步骤等内容。

二、施工准备工作在进行钢筋电渣压力焊接施工前，需要进行以下准备工作：1.确定焊接点位置：根据设计图纸或相关要求，确定需要进行电渣压力焊接的位置。

2.清理钢筋表面：使用刷子或清扫机械清理焊接点表面，确保无杂质和污染物。

3.确保工作场所安全：对施工现场进行安全检查，确保施工过程安全可靠。

三、焊接设备及材料准备进行钢筋电渣压力焊接施工所需的设备及材料如下：1.焊接机：选择适合焊接钢筋的电渣压力焊接机，确保其性能符合要求。

2.电极：根据焊接机型号和焊接需求，选择适合的电极材料。

3.压力装置：使用适当的压力装置，确保焊接时施加的压力均匀并满足要求。

4.焊接材料：包括焊接剂和保护材料，用于提高焊接质量和保护焊接点。

四、施工步骤进行钢筋电渣压力焊接的施工步骤如下：1.设定焊接机参数：根据焊接材料和焊接钢筋的特性，设定焊接机的电流、电压等参数。

2.准备钢筋：将待焊接的钢筋进行整理和清理，确保焊接点光洁无污染。

3.定位钢筋：使用工具或夹具将钢筋定位在焊接机上，确保焊接点位置准确。

4.安装电极：根据焊接机的要求，安装正确的电极，并调整好电极的位置。

5.施加压力：根据焊接要求，在焊接点施加适当的压力，确保焊接时钢筋能够充分接触。

6.进行焊接：按下焊接机的触发开关，使电流通过电极和钢筋，产生弧光和高温，实现焊接。

7.观察焊缝：焊接完成后，观察焊缝的质量，确保焊接牢固且无明显的焊接缺陷。

8.清理焊接点：焊接完的钢筋可以进行清理，除去焊渣和其他杂物。

9.检查焊接质量：根据规范要求，对焊接点的质量进行检查，确保符合要求。

五、施工注意事项1.安全第一：在进行钢筋电渣压力焊接施工过程中，一定要注意安全，佩戴防护设备，并严格遵守施工规范。

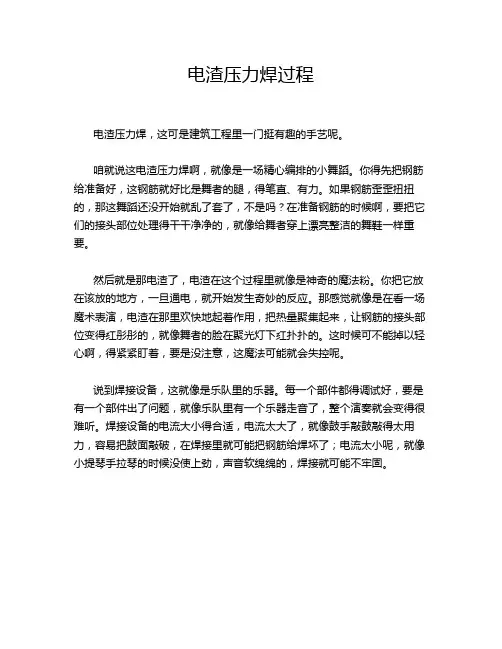

电渣压力焊过程电渣压力焊，这可是建筑工程里一门挺有趣的手艺呢。

咱就说这电渣压力焊啊，就像是一场精心编排的小舞蹈。

你得先把钢筋给准备好，这钢筋就好比是舞者的腿，得笔直、有力。

如果钢筋歪歪扭扭的，那这舞蹈还没开始就乱了套了，不是吗？在准备钢筋的时候啊，要把它们的接头部位处理得干干净净的，就像给舞者穿上漂亮整洁的舞鞋一样重要。

然后就是那电渣了，电渣在这个过程里就像是神奇的魔法粉。

你把它放在该放的地方，一旦通电，就开始发生奇妙的反应。

那感觉就像是在看一场魔术表演，电渣在那里欢快地起着作用，把热量聚集起来，让钢筋的接头部位变得红彤彤的，就像舞者的脸在聚光灯下红扑扑的。

这时候可不能掉以轻心啊，得紧紧盯着，要是没注意，这魔法可能就会失控呢。

说到焊接设备，这就像是乐队里的乐器。

每一个部件都得调试好，要是有一个部件出了问题，就像乐队里有一个乐器走音了，整个演奏就会变得很难听。

焊接设备的电流大小得合适，电流太大了，就像鼓手敲鼓敲得太用力，容易把鼓面敲破，在焊接里就可能把钢筋给焊坏了；电流太小呢，就像小提琴手拉琴的时候没使上劲，声音软绵绵的，焊接就可能不牢固。

在焊接的过程中啊，操作工人得有一双稳当的手，这双手就像是老中医把脉的手，稳稳当当，丝毫不抖。

因为只要稍微一抖，那焊接的效果就会大打折扣。

你想啊，就像画画的时候，手一抖，那画出来的线条就歪了，焊接也是这个道理。

而且这焊接的速度也得掌握好，太快了，就像跑步的时候步子迈得太大，容易扯着蛋，哦不，容易焊接不充分；太慢了呢，就像蜗牛爬行一样，不仅效率低，可能还会让钢筋过度受热，影响质量。

这电渣压力焊啊，还有一个关键的地方就是对焊接质量的检查。

这就好比是比赛结束后的评委打分。

你得仔仔细细地看，焊接的接头部位是不是饱满，有没有气孔或者夹渣之类的问题。

要是有这些问题，就像一个舞者在表演的时候出了大失误，那这个焊接的成果可就不能算是合格的了。

从开始准备钢筋到最后检查焊接质量，电渣压力焊的每一个步骤都像是紧密咬合的齿轮，缺了哪一个都不行。

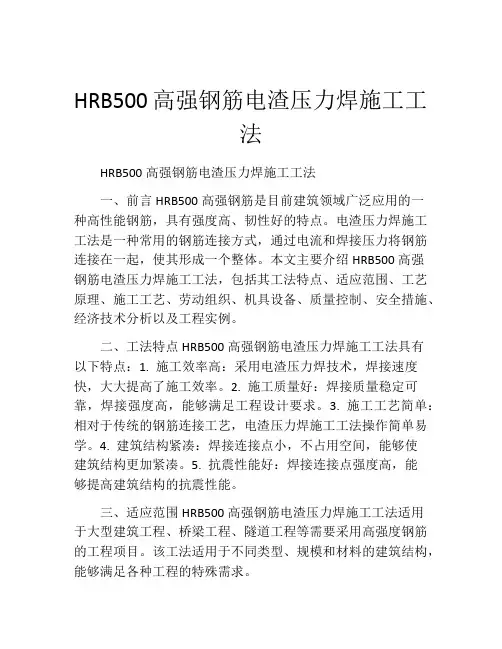

HRB500高强钢筋电渣压力焊施工工法HRB500高强钢筋电渣压力焊施工工法一、前言HRB500高强钢筋是目前建筑领域广泛应用的一种高性能钢筋，具有强度高、韧性好的特点。

电渣压力焊施工工法是一种常用的钢筋连接方式，通过电流和焊接压力将钢筋连接在一起，使其形成一个整体。

本文主要介绍HRB500高强钢筋电渣压力焊施工工法，包括其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点HRB500高强钢筋电渣压力焊施工工法具有以下特点：1. 施工效率高：采用电渣压力焊技术，焊接速度快，大大提高了施工效率。

2. 施工质量好：焊接质量稳定可靠，焊接强度高，能够满足工程设计要求。

3. 施工工艺简单：相对于传统的钢筋连接工艺，电渣压力焊施工工法操作简单易学。

4. 建筑结构紧凑：焊接连接点小，不占用空间，能够使建筑结构更加紧凑。

5. 抗震性能好：焊接连接点强度高，能够提高建筑结构的抗震性能。

三、适应范围HRB500高强钢筋电渣压力焊施工工法适用于大型建筑工程、桥梁工程、隧道工程等需要采用高强度钢筋的工程项目。

该工法适用于不同类型、规模和材料的建筑结构，能够满足各种工程的特殊需求。

四、工艺原理HRB500高强钢筋电渣压力焊施工工法的原理是通过电流和压力将钢筋连接在一起。

焊接时，首先在钢筋焊接点上加压，使焊接点紧密贴合；然后通过电极与焊接点产生电流，将钢筋瞬间加热至熔点，形成焊接接头；最后去除电流和压力，使焊接接头冷却固化，形成稳定的连接。

五、施工工艺HRB500高强钢筋电渣压力焊施工工艺包括以下几个阶段：1. 钢筋准备：将需要焊接的钢筋进行清理和修整，确保焊接接头的质量。

2. 安装焊接设备：安装电渣压力焊设备，包括压力机、电极和电源等。

六、劳动组织根据具体工程的规模和施工要求，合理安排施工人员，建立科学的劳动组织体系。

确保施工过程中协调、高效的进行。

七、机具设备HRB500高强钢筋电渣压力焊施工所需的机具设备包括压力机、电极、电源、焊接钳等。

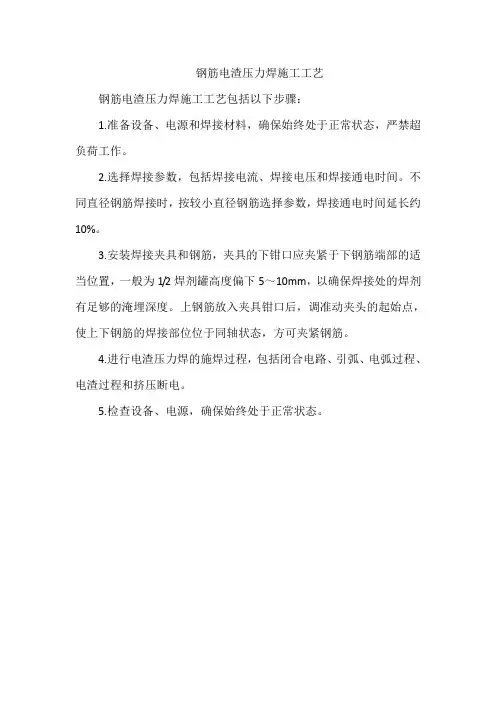

钢筋电渣压力焊施工工艺
钢筋电渣压力焊施工工艺包括以下步骤：
1.准备设备、电源和焊接材料，确保始终处于正常状态，严禁超负荷工作。

2.选择焊接参数，包括焊接电流、焊接电压和焊接通电时间。

不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%。

3.安装焊接夹具和钢筋，夹具的下钳口应夹紧于下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处的焊剂有足够的淹埋深度。

上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。

4.进行电渣压力焊的施焊过程，包括闭合电路、引弧、电弧过程、电渣过程和挤压断电。

5.检查设备、电源，确保始终处于正常状态。

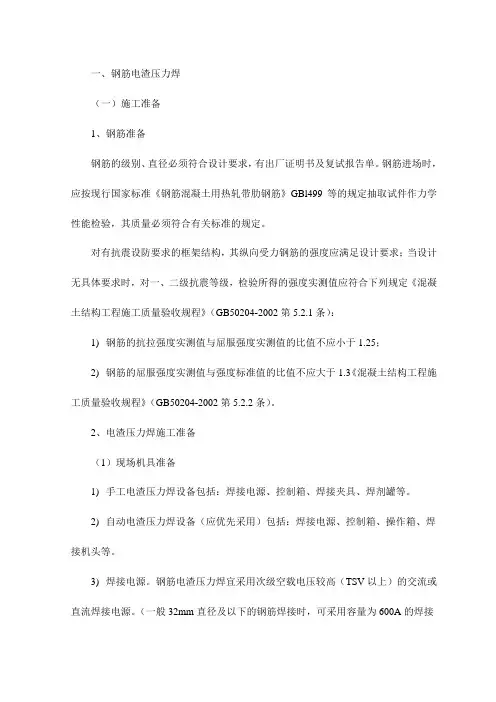

一、钢筋电渣压力焊（一）施工准备1、钢筋准备钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GBl499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。

对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定《混凝土结构工程施工质量验收规程》（GB50204-2002第5.2.1条）：1)钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2)钢筋的屈服强度实测值与强度标准值的比值不应大于1.3《混凝土结构工程施工质量验收规程》（GB50204-2002第5.2.2条）。

2、电渣压力焊施工准备（1）现场机具准备1)手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。

2)自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。

3)焊接电源。

钢筋电渣压力焊宜采用次级空载电压较高（TSV以上）的交流或直流焊接电源。

（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时应采用容量为1000A的焊接电源）。

当焊机容量较小时，也可以采用较小容量的同型号、同性能的两台焊机并联使用。

电渣压力焊机（2）焊剂准备1)焊剂的性能应符合5293碳素钢埋弧焊用焊剂的规定。

焊剂型号微HJ401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。

2)焊剂应存放在干燥的库房内，防止受潮。

如受潮，使用前须经250～300℃烘焙2h。

3)使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。

4)焊剂应有出厂合格证。

（3）作业条件1)焊工必须持有有效的焊工考核合格证。

2)设备应符合要求。

焊接夹具应有足够的刚度，在最大允许荷载下移动灵活，操作方便。

焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中少坏。

钢筋工程电渣压力焊防止质量通病的措施（1）在整个焊接过程中，要准确掌握好焊接通电时间，密切监视造渣工作电压和电渣工作电的变化，并根据焊接工作电压的变化情况提升或降低上钢筋，使焊接工作电压稳定在参数范围内。

在顶压钢筋时，要保持压力数秒钟后方可松开操纵杆，以免接头偏斜或接合不良。

在焊接结束时,应立即措施扶正钢筋上端，以防止上、下钢筋错位和夹具变形。

钢筋焊接结束时,应立即检查钢筋是否顺直。

如不顺进,要立即趁还在热塑状态时将其扳直，然后稍延滞1-2分钟后卸下夹具。

电渣压力焊焊接工艺适用于直径22-4Omm的I级、II级钢筋的焊接，当采用其他品种、规格的钢筋进行焊接时，其焊接工艺的参数应经试验、鉴定后方可采用。

焊剂要妥善存放，以免受潮变质。

（2）焊接工作电压和焊接时间是两个重要的参数，在施工时不得随意变更参数，否则会严重影响焊接质量。

（3）接头偏心和倾斜：主要原因是钢筋端部歪扭不直，在夹具中夹持不正或倾斜；焊后夹具过早放松，接头未冷却使上钢筋倾斜；夹具长期使用磨损，造成上下不同心。

（4）咬边：主要发生于钢筋。

主要原因是焊接时电流太大，钢筋熔化过快；上钢筋端头没有压入熔池中，或压入浓度不够；停机太晚，通电时间过长。

未溶合：主要原因是在焊接过程中上钢筋提升过大或下送速度过慢、钢筋端部熔化不良或形成断弧；焊接电流过小或通电时间不够，使钢筋端部未能得到适宜的熔化量；焊接过程中设备发生故障，上钢筋卡住，未能及时压下。

（5）焊包不匀：焊包有两种情况，一种是被挤出的熔化金属形成的焊包很不均匀，一边大一边小，小的一面其高不足2mm；另一种是钢筋端面形成的焊缝厚薄不匀。

主要原因是钢筋端头倾斜过大而熔化量又不足，顶压时熔化金属在接四周分布不匀或采用铁丝引弧时，铁丝球安放不正，偏正一边。

（6）气孔：主要原因是焊剂受潮，焊接过程中产生大量的气体渗入熔池，钢筋锈蚀严重或表面不清洁。

（7）钢筋表面烧伤：主要原因是钢筋端部锈蚀严重，焊前未除锈；夹具电极不干净；钢筋未夹紧，顶压时发生滑移。

竖向钢筋电渣压力焊操作安全要求规程一、钢筋电渣压力焊简介钢筋电渣压力焊是利用电弧的热效应和电子的动能以及渣液的物理效应把两个或多个钢筋按一定形状接合的焊接方法。

该方法具有高效、质量稳定、成本低等优点，被广泛应用于建筑工程、路桥工程、水利工程、机械制造等领域。

在钢筋电渣压力焊的操作过程中，操作人员需要严格遵守相关的安全要求规程，确保操作的安全性和有效性。

二、安全要求1、人员要求钢筋电渣压力焊操作必须由取得相应的操作资格证书的专业人员操作。

操作人员应该具备以下条件：（1）身体健康，无疲劳和重体力劳动史。

（2）无爆炸、火灾等相关行业事故记录。

（3）熟悉钢筋电渣压力焊的操作、维修等相关知识。

（4）熟悉焊接的标准和规范。

2、现场要求（1）焊接操作现场应设置专门的钢筋电渣压力焊区域，在这个区域内，应该进行标记或其他形式的标识。

（2）禁止在离焊接现场不足6米的范围内存放易燃、易爆、锐利、有毒有害，（3）现场必须放置足够数量的消防设备，如灭火器、灭火器等，以应对突发情况。

（4）现场操作区内必须保持干燥和清洁，避免因为杂物和湿气引发电气事故。

（5）只有操作人员和必要的工作人员可以进入现场，其他人员必须在安全距离外观看。

（6）现场应该有充足的照明和通风设备，防止焊接过程中因照明不足或空气污染引起的事故发生。

3、操作要求（1）操作人员必须熟悉钢筋电渣压力焊的操作规程，清楚参数设置、设备维护等事项。

（2）操作人员应进行充分的安全技术交底，包括操作过程中的安全事项、突发事件的处理等。

（3）操作人员必须检查焊机设备及配件是否正常，包括电源线路、工作电缆、地线和插头等，保证电气安全。

（4）在操作过程中，操作人员必须佩戴防护器具，如焊接手套、防护眼镜等，防止爆裂飞溅伤害身体,保护人员的皮肤和眼睛。

（5）操作人员必须严格控制焊接电流及渣液量及焊接时间，严格按照参数设置操作，确保焊接质量。

（6）操作人员必须严格遵守焊接过程中的消防安全规定，如焊接不得在易燃物体附近操作，避免误将焊渣扔进草堆或容易着火的垃圾桶内等。

电渣压力焊质量通病及防治措施工程质量保证措施1、质量目标本工程质量目标为合格。

为确保工程质量，从质量管理体系的各工序质量程度网络控制两大方面严格控制，并制定出相应的质量保证措施以确保工程的质量。

质量保证体系的管理组织，从公司到项目部，配套管理，形成严格的统一管理体系，定员定岗责任到人。

2、质量保证体系（1）建立健全质量保证体系，配备足够的专业质量检查人员，确保工程质量。

（2）加强技术管理，认真贯彻国家规范、操作规程及各项管理制度，确确岗位责任制，组织学习图纸、施工组织设计和工艺卡，做好技术交底工作，并建立技术考核制度。

（3）施工过程中，按部位检查操作方法和施工效果、及时纠正差错。

按部位及时填写应检查项目的隐、预检记录单，接受建设单位和质量检查人员检查。

督促班组执行自检、互检制和岗位责任制。

工程变更应提前办理。

如发生涉及结构的质量问题必须及时上报、不准擅自处理。

（4）测量、定位、放线必须准确，严格按施工测量定位方案进行。

定位控制桩要保护好，不得扰动。

（5）绑扎钢筋前要熟悉图纸，近配料检查加工的钢筋品种、规格、数量和形状，是否符合要求。

焊接接头经施焊人员自检后，抽样送到试验室进行机械性能试验。

（6）所有材料和半成品进场应有出厂合格证或检验报告，钢材应双控（合格证和检验报告）。

砼配合比示经试验室和技术经理同意，不得擅自变动。

原材料计量要准确，坍落度要严格控制，不得随意加水，搅拌机后台挂牌，标明配合比和每盘砼用料，砂、石、水泥要做原材料试验。

砼要振捣密实，防止漏振。

拆模后加强浇水养护，进行湿润养护并养护。

（7）严格工序交接制度。

要及时做好隐蔽工程验收记录，认真填写施工日记，确保技术资料完整。

（8）坚持预先定标准、定样板、定材料、定做法。

进场材料、半成品和加工品应执行验收手续，不符合要求的材料不得进场。

（9）土建和水电、安装由现场统一指挥，及时做好预埋件，认真做好各分项工程施工情况及检查记录和隐蔽工程验收记录，及时签证。

电渣压力焊施工工艺流程嘿，朋友们！今天咱就来唠唠电渣压力焊施工工艺流程。

你看啊，这电渣压力焊就像是一场精彩的表演！首先呢，得把要焊接的钢筋给准备好，就像演员要化好妆、穿好演出服一样，得整整齐齐、干干净净的。

钢筋的端头要处理得平平整整，可不能毛毛糙糙的，不然怎么能“演”好这场“戏”呢。

然后啊，就该安装焊接夹具啦。

这夹具就像是给演员搭的舞台，得稳稳当当的，这样钢筋才能在上面好好“表演”呀。

夹具把钢筋夹住，让它们站得直直的，不能歪歪扭扭。

接下来，就是通电引弧啦！这就好比是拉开了表演的大幕，电流一通，那可就热闹起来了。

电弧开始燃烧，就像舞台上的灯光闪烁起来，可有意思啦。

再然后呢，进入了电弧过程。

这时候就像是演员开始尽情展示自己的才艺啦，电弧稳定燃烧，钢筋也开始慢慢融化，一切都那么有序。

接着就是电渣过程啦！这就像是表演到了高潮部分，那热度，那激情，啧啧啧。

渣池形成，钢筋继续融化，不断深入。

最后，就是顶压断电啦！这就像是表演结束时的完美谢幕，用力一顶，把焊接的地方压实，然后断掉电源，一场精彩的电渣压力焊“表演”就圆满完成啦！你说这电渣压力焊是不是很神奇？就像变魔术一样，把两根钢筋牢牢地焊接在一起。

在这个过程中，每一个步骤都不能马虎，就像一场演出，每一个环节都要做到最好，才能呈现出最精彩的效果。

要是哪个环节出了差错，那可就麻烦啦，就好比演员在舞台上出了丑，多尴尬呀。

所以啊，咱干电渣压力焊这活儿的师傅们，可得打起十二分的精神，认真对待每一个步骤，把每一个焊接都当成一件艺术品来完成。

这样，咱们盖的房子、建的桥梁才能坚固耐用，才能让大家放心呀。

咱可别小看了这电渣压力焊，它可是建筑工程中很重要的一环呢。

就像人体的骨骼一样，把各个部分连接起来，让整个建筑稳稳当当的。

这可不是开玩笑的事儿，要是焊接不好，那后果可不堪设想。

总之呢，电渣压力焊施工工艺流程虽然不复杂，但绝对不能轻视。

要像对待宝贝一样对待它，认真、仔细、负责，这样才能保证焊接质量，让我们的建筑更加坚固、更加美观。

钢筋电渣压力焊本章适用于工业与民用建筑现浇钢筋混凝土结构中直径14～32mm的HRB235, HRB335和HRB400竖向或斜向（倾斜度4:1范围内）钢筋的连接。

一、材料要求1钢筋：钢筋的牌号、直径必须符合设计要求，有出厂证明书及复试报告单（并注意混合批的取样要求）。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

2焊剂：焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。

焊剂型号为HJ431，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。

焊剂应存放在干燥的库房内，防止受潮。

如受潮，使用前须经250℃～300℃烘焙2h。

有烘焙记录。

使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。

焊剂应有出厂合格证。

二、主要机具1手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。

2 自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、焊接夹具、操作箱、焊接机头等。

3 焊接电源。

钢筋电渣压力焊宜采用次级空载电压较高（TSV以上）的交流或直流焊接电源（一般32mm直径及以下的钢筋焊接时，应采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源）。

当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。

4 无齿锯切割机：用于切割钢筋。

三、作业条件1 焊工必须持有的焊工考试合格证。

2 设备应符合要求。

焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。

焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。

电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。

3 电源应符合要求。

当电源电压降大于5%时，不宜进行焊接。

4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。

5 注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合《混凝土结构工程施工质量验收规范》有关条款的规定时，要调整接头位置后才能施焊。

电渣压力焊接能焊接的最大钢筋电渣压力焊接是一种高效、节能、环保的现代化钢筋焊接方法，已经在施工中得到广泛的应用。

钢筋焊接有许多优点，如强度高、质量稳定、接头紧密、施工速度快等等。

根据国家标准《混凝土结构用钢筋》（GB/T 1499），钢筋的直径一般从 6mm 到 50mm 不等，其中 6mm、8mm、10mm、12mm 为常用规格。

根据实际操作经验，电渣压力焊接能够焊接的最大钢筋直径为 40mm。

电渣压力焊接是将钢筋的两端放入焊机内，通过电弧的作用使钢筋加热，再施加一定的压力使钢筋接头达到焊接的目的。

这种方法不仅可以焊接直径较小的钢筋，也可以焊接直径较大的钢筋，焊接质量也较为稳定。

但是，对于大直径的钢筋，焊接时也会存在一些问题，如如呈现晕焊、裂纹等缺陷。

因此在进行钢筋焊接时，应该注意以下几点：1. 选择合适的焊接材料合适的焊接材料能够提高焊接质量，保证焊接接头的强度。

在进行电渣压力焊接时，应该选择具有相同化学成分和力学性能的焊接材料，以保证焊接接头具有良好的冲击韧性和耐热性。

2. 控制焊接参数在进行电渣压力焊接时，需要控制好焊接电流、电压和焊接速度等参数，以保证焊接质量。

同时，在焊接过程中，也要注意控制钢筋的预热温度和焊接压力，避免产生过度变形或裂纹等问题。

3. 保证焊接设备的质量焊接设备质量是决定焊接质量的重要因素。

在使用电渣压力焊接设备时，应该使用符合国家标准的设备，并定期检修和维护设备，以确保设备正常运行。

总之，电渣压力焊接技术是一种高效、可靠的钢筋焊接方法，能够焊接直径为 40mm 的钢筋。

在进行钢筋焊接时，应该遵循相关标准和操作规范，选择合适的焊接材料，控制好焊接参数，并保证焊接设备的质量。

这样才能够保证焊接接头的强度和稳定性，从而确保工程质量的安全和可靠。
