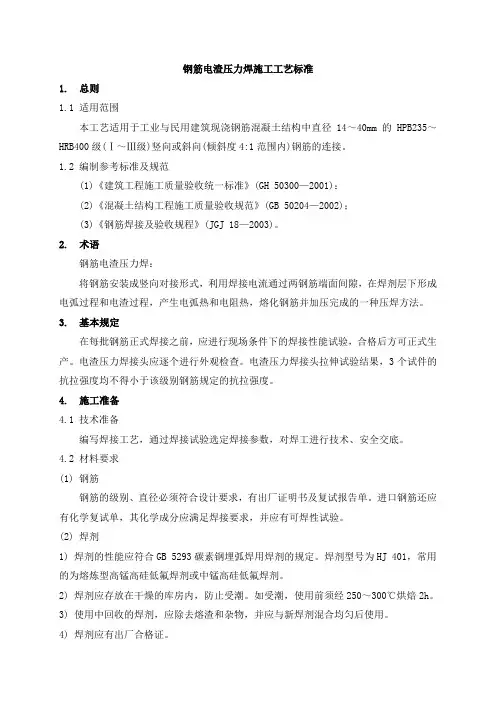

钢筋电渣压力焊施工工艺标准1. 总则1.1 适用范围本工艺适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的HPB235～HRB400级(Ⅰ～Ⅲ级)竖向或斜向(倾斜度4:1范围内)钢筋的连接。
1.2 编制参考标准及规范(1)《建筑工程施工质量验收统一标准》(GH 50300—2001)：(2)《混凝土结构工程施工质量验收规范》(GB 50204—2002)；(3)《钢筋焊接及验收规程》(JGJ 18—2003)。
2. 术语钢筋电渣压力焊：将钢筋安装成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋并加压完成的一种压焊方法。
3. 基本规定在每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验，合格后方可正式生产。
电渣压力焊接头应逐个进行外观检查。
电渣压力焊接头拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。
4. 施工准备4.1 技术准备编写焊接工艺，通过焊接试验选定焊接参数，对焊工进行技术、安全交底。
4.2 材料要求(1) 钢筋钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
(2) 焊剂1) 焊剂的性能应符合GB 5293碳素钢埋弧焊用焊剂的规定。
焊剂型号为HJ 401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。
2) 焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250～300℃烘焙2h。
3) 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
4) 焊剂应有出厂合格证。
4.3 主要机具(1) 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
(2) 自动电渣压力焊设备(应优先采用)包括：焊接电源、控制箱、操作箱、焊接机头等。
(3) 焊接电源：钢筋电渣压力焊宜采用次级空载电压较高(TSV以上)的交流或直流焊接电源。
建筑分项工程施工工艺标准--钢筋电渣压力焊工艺标准（415-1996）范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的Ⅰ～Ⅱ级竖向或斜向（倾斜度4∶1范围内）钢筋的连接。
施工准备2.1 材料及主要机具：2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
2.1.2 焊剂。
2.2.2.1 焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
焊剂型号为HJ401,常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。
2.1.2.2 焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250～300℃烘焙2h。
2.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
2.1.2.4 焊剂应有出厂合格证。
2.1.3 主要机具：2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
2.1.3.2 自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。
2.1.3.3 焊接电源。
钢筋电渣压力焊宜采用次级空载电压较高（TSV 以上〕的交流或直流焊接电源。
（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A 的焊接电源）。
当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。
2.2 作业条件2.2.1 焊工必须持有有效的焊工考试合格证。
2.2.2 设备应符合要求。
焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。
焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。
电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。
2.2.3 电源应符合要求。
当电源电压下降大于5%，则不宜进行焊接。
2.2.4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。

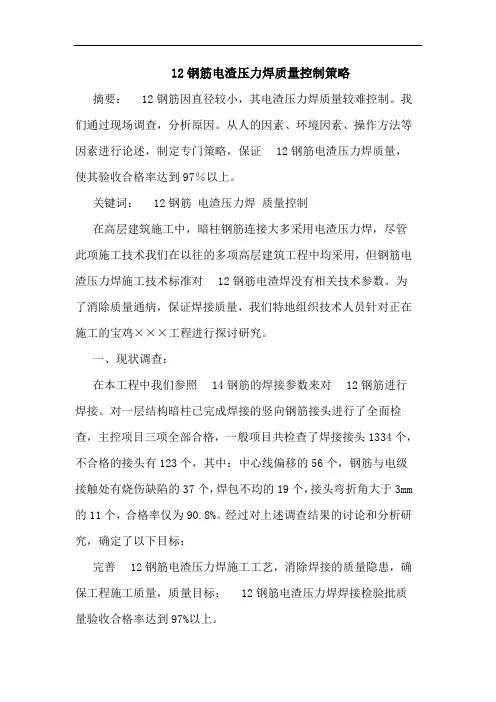

12钢筋电渣压力焊质量控制策略摘要：12钢筋因直径较小，其电渣压力焊质量较难控制。
我们通过现场调查，分析原因。
从人的因素、环境因素、操作方法等因素进行论述，制定专门策略，保证12钢筋电渣压力焊质量，使其验收合格率达到97％以上。
关键词：12钢筋电渣压力焊质量控制在高层建筑施工中，暗柱钢筋连接大多采用电渣压力焊，尽管此项施工技术我们在以往的多项高层建筑工程中均采用，但钢筋电渣压力焊施工技术标准对12钢筋电渣焊没有相关技术参数。
为了消除质量通病，保证焊接质量，我们特地组织技术人员针对正在施工的宝鸡×××工程进行探讨研究。
一、现状调查：在本工程中我们参照14钢筋的焊接参数来对12钢筋进行焊接。
对一层结构暗柱已完成焊接的竖向钢筋接头进行了全面检查，主控项目三项全部合格，一般项目共检查了焊接接头1334个，不合格的接头有123个，其中：中心线偏移的56个，钢筋与电级接触处有烧伤缺陷的37个，焊包不均的19个，接头弯折角大于3mm 的11个，合格率仅为90.8%。
经过对上述调查结果的讨论和分析研究，确定了以下目标：完善12钢筋电渣压力焊施工工艺，消除焊接的质量隐患，确保工程施工质量，质量目标：12钢筋电渣压力焊焊接检验批质量验收合格率达到97%以上。
二、原因分析1、现状和原因分析：目标确定后，对上述调查结果进行了统计分析，中心线偏移烧伤缺陷焊包高度弯折角度从排列图中可以看出，影响检验批质量的主要因素是中心线偏移和烧伤缺陷。
为此，我们针对这两个主要因素进行了原因分析。
并分别归纳出以下原因分析图：2、要因确认：我们针对上述两个因果图中11个末端因素，通过调查分析，现场验证等方法。
最终我们确定要因如下：三、制定对策及落实1、制定对策：针对以上影响12钢筋焊接质量的主要原因，我们群策群议，制订了相应的对策，并落实专人具体负责实施。
要因对策表序号项目要因对策目标采取的措施1接头轴线偏移钢筋端部未矫直调直或切断钢筋弯头钢筋断面平直由钢筋下料作业的工人负责检查、矫直有弯头的钢筋。
钢筋电渣压力焊最新规范标准钢筋电渣压力焊是一种在建筑领域广泛应用的连接技术，它通过电渣的方式将两根钢筋焊接在一起，确保了结构的稳定性和安全性。
以下是钢筋电渣压力焊的最新规范标准：1. 适用范围本规范适用于工业与民用建筑中，直径为16mm至40mm的普通钢筋或钢筋混凝土结构中的钢筋电渣压力焊接作业。
2. 材料要求- 钢筋应符合国家相关标准，具有良好的机械性能和焊接性能。
- 焊接材料应选用符合标准的电渣焊剂，确保焊接质量。
3. 设备与工具- 焊接设备应定期进行维护和校准，确保其正常运行。
- 焊接工具应保持清洁，无油污和锈蚀。
4. 焊接工艺- 焊接前应对钢筋进行清理，去除表面的油污、锈蚀和杂质。
- 钢筋的端头应平整，无弯曲和损伤。
- 焊接过程中应控制好焊接电流、电压和焊接时间，确保焊接质量。
5. 焊接质量检验- 焊接完成后，应对焊接接头进行外观检查，不得有裂纹、气孔、夹渣等缺陷。
- 必要时应进行无损检测，如超声波检测，确保焊接接头的内部质量。
6. 安全与环保- 焊接作业应符合国家安全生产的相关规定，采取必要的安全防护措施。
- 焊接过程中产生的烟尘和有害气体应通过有效的通风系统排出，保护作业人员的健康。
7. 质量记录- 焊接作业应有完整的质量记录，包括焊接日期、焊接人员、焊接参数等。
- 焊接质量检验结果应详细记录，并存档备查。
8. 后续处理- 焊接完成后，应对焊接接头进行适当的冷却处理，防止过热影响结构性能。
- 对于有特殊要求的结构，焊接接头应进行后续的热处理或机械加工。
9. 培训与资质- 焊接作业人员应接受专业培训，并取得相应的资质证书。
- 焊接作业单位应定期对焊接人员进行技能培训和考核。
10. 规范更新- 本规范应根据国家相关标准和行业发展趋势进行定期更新，以确保焊接技术的先进性和安全性。
以上规范标准旨在确保钢筋电渣压力焊作业的质量和安全，适用于各类建筑结构的施工和维护。
希望各施工单位和作业人员能够严格遵守，共同推动建筑行业的健康发展。
钢筋电渣压力焊施工技术标准1. 引言本技术标准旨在规范钢筋电渣压力焊施工过程，保证施工质量，确保焊接接头的牢固性和可靠性。
2. 材料要求2.1 钢筋应符合设计要求，质量合格。
2.2 电渣焊材料应符合国家标准，质量合格。
3. 焊接设备3.1 焊接设备应选用合适的电渣焊机，具备稳定的电流和电压输出能力。
3.2 焊接设备应经过检测和校准，确保其正常工作。
4. 焊接工艺4.1 钢筋的准备4.1.1 钢筋应进行清理，去除油污、锈蚀和杂质等。
4.1.2 钢筋的直径、形状和长度应符合设计要求。
4.2 测量和定位4.2.1 在焊接前，应对钢筋进行测量，确保长度和位置的准确性。
4.2.2 使用标尺、线铅等工具进行定位，标记焊接位置。
4.3 焊接操作4.3.1 根据设计要求，选择合适的电流和焊接时间。
4.3.2 使用电渣焊机进行焊接，确保焊接电流和电压的稳定。
4.3.3 焊接完成后，进行外观检查，确保焊接接头无明显的缺陷或裂纹。
5. 质量控制5.1 焊接接头的牢固性和可靠性应符合设计要求。
5.2 检测焊接接头的质量，包括外观检查、断裂试验等。
5.3 对于不合格的焊接接头，应及时进行修复或更换。
6. 安全措施6.1 焊接操作人员应穿戴好防护用具，避免电击和火灾等意外事故发生。
6.2 焊接设备应与电源连接良好，确保安全使用。
6.3 在焊接过程中，应注意周围环境的安全，避免误伤他人或损坏设备。
7. 环境保护7.1 在焊接过程中，应注意防止废气和废渣的污染。
7.2 废气和废渣应正确处理，符合环保要求。
8. 施工记录8.1 每次焊接应记录焊接时间、焊工、焊接位置等信息。
8.2 对于重要的焊接接头，应进行拍照并保存相关资料。
以上为钢筋电渣压力焊施工技术标准的内容要点，旨在规范施工过程，确保施工质量和焊接接头的可靠性和牢固性。
具体操作中，还需参考相关国家标准和设计要求。
钢筋电渣压力焊施工工艺标准1适用范围钢筋电渣压力焊适用于现浇混凝土结构中竖向或斜向(斜向在4:1范围内)钢筋的连接，钢筋牌号为HRB235、HRB335、HRB400，直径为14-40mmo钢筋电渣力焊主要用于柱、墙等现浇混凝土结构中竖向受力钢筋的连接;但不得在竖向焊接之后，再横置于梁、板等构件中作水平钢筋之用，这是由其工艺特点和接头性能所决定的。
2主要应用标准和规范2.0.1中华人民共和国国家标准《混凝土结构工程施工质量验收规范(~GB50204-2002)02.0.2中华人民共和国行业标准《公路桥涵施工技术规范~(JT]041-2000)。
2.0.3中华人民共和国行业标准《公路工程质量检验评定标准~{土建工程~(TJGF80/1-2004)。
2.0.4中华人民共和国行业标准《钢筋焊接及验收规程~(]G]18-2003)02.0.5中华人民共和国国家标准《焊接与切割安全~(GB 9448一1999)。
3施工准备3.1技术准备在工程正式焊接之前，参与该施工的焊工，应进行现场条件下的焊接工艺试验，并验收合格后方可正式生产。
试验结果应符合质量检验与验收时的要求。
3.2机具准备钢筋电渣压力焊机按整机组合方式分为同体式和分体式两类。
分体式焊机主要包括:焊接电源(即电弧焊机)、焊接夹具、控制箱三部分。
同体焊机是将控制箱的电气元件组装于焊接电源内，另加焊接夹具和电缆等附件。
电渣压力焊机按操作方式分成于动式和自动式两种。
根据焊机的额定电流和所能焊接的钢筋直径分三种规格，见3表.2-1-表3.2-30表3.2-1焊机规格表3.2-3焊剂筒尺寸凡施焊的各种钢筋均应有质量证明书，焊剂应有产品合格证。
钢筋进场时，应按现行国家标准中的规定抽取试件做力学性能检验，其质量必须符合有关标准规定。
各种焊接材料应分类存放，妥善管理，应采取防止锈蚀、受潮变质的措施。
焊剂应存放在干燥的库房内，当受潮时在使用前应经250-3000C烘焰2h，以防产生气孔。
钢筋电渣压力焊工艺评定目录序号报告名称报告编号页数1 焊接工艺评定指导书2 焊接工艺评定报告3 焊接工艺评定记录表4 焊接工艺评定检验结果5 材质证明书6 相关检测报告78910一、焊接工艺评定指导书1、编制目的明确钢筋电渣压力焊的施工工艺，确保施工工艺评定满足设计和施工标准规定的要求，验证设计和施工标准的可操作性与可执行性，同时用以指导现场施工。
2、适用范围适用于现浇钢筋砼构造中竖向直径为14～32mm 的热轧带肋钢筋〔简称HRB〕以及直径为14～22㎜热轧光圆钢筋〔简称HPB〕，竖向直径为12mm的HRB或HPB钢筋应承受小型焊接机具，上下对正，并多做工艺试验；钢筋必需为竖向或者竖向倾斜度不大于10°；不适用于热轧带肋细晶粒钢筋〔简称HRBF〕以及余热处理钢筋〔简称RRB〕竖向接头连接。
〔注：余热处理钢筋仅适用于无抗震设防要求的构造或构件中〕电渣压力焊接头连接区段长度为35d〔d为较大钢筋直径值〕，同一构件内接头应相互错开，同一连接区段内的接头面积百分率不宜大于50%；有抗震设防要求的框架柱端箍筋加密区不宜设置电渣压力焊接头；直接承受动力荷载的竖向构件中不宜承受电渣压力焊接头。
3、编制依据《混凝土构造工程施工质量验收标准》GB50204；《混凝土构造设计标准》GB50010；《建筑抗震设计标准》GB50011；《混凝土构造工程施工标准》GB50666；《钢筋焊接及验收规程》JGJ 18-2023；《钢筋混凝土用钢第 1 局部：热轧光圆钢筋》GB1499.1；《钢筋混凝土用钢第 2 局部：热轧带肋钢筋》GB1499.2；设计图纸及相关要求。
4、工艺评定根本条件4.1材料预备4.1.1钢筋的品种、规格、性能须满足设计要求，有产品合格证、出厂检验报告和进场复试报告，并满足电渣压力焊适用范围要求。
4.1.2焊剂：焊剂应有出厂合格证。
最常承受HJ431 焊剂，其性能应符合GB5293 碳素钢埋弧焊用焊剂的规定。

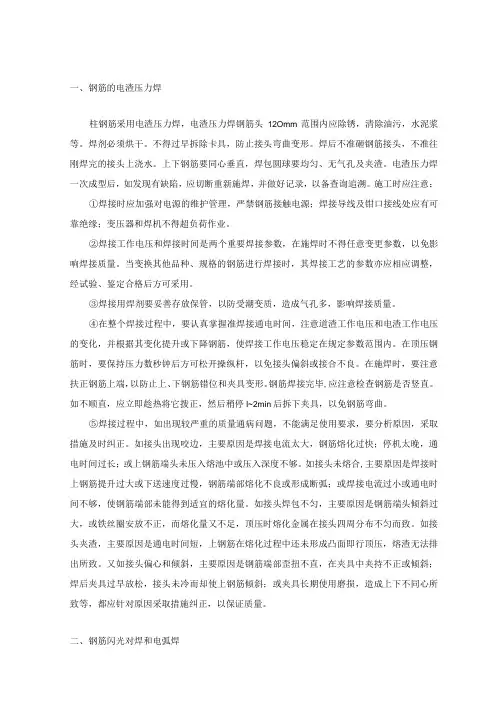

一、钢筋的电渣压力焊柱钢筋采用电渣压力焊，电渣压力焊钢筋头12Omm范围内应除锈，清除油污，水泥浆等。
焊剂必须烘干。
不得过早拆除卡具，防止接头弯曲变形。
焊后不准砸钢筋接头，不准往刚焊完的接头上浇水。
上下钢筋要同心垂直，焊包圆球要均匀、无气孔及夹渣。
电渣压力焊一次成型后，如发现有缺陷，应切断重新施焊，并做好记录，以备查询追溯。
施工时应注意：①焊接时应加强对电源的维护管理，严禁钢筋接触电源；焊接导线及钳口接线处应有可靠绝缘；变压器和焊机不得超负荷作业。
②焊接工作电压和焊接时间是两个重要焊接参数，在施焊时不得任意变更参数，以免影响焊接质量。
当变换其他品种、规格的钢筋进行焊接时，其焊接工艺的参数亦应相应调整，经试验、鉴定合格后方可采用。
③焊接用焊剂要妥善存放保管，以防受潮变质，造成气孔多，影响焊接质量。
④在整个焊接过程中，要认真掌握准焊接通电时间，注意道渣工作电压和电渣工作电压的变化，并根据其变化提升或下降钢筋，使焊接工作电压稳定在规定参数范围内。
在顶压钢筋时，要保持压力数秒钟后方可松开操纵杆，以免接头偏斜或接合不良。
在施焊时，要注意扶正钢筋上端，以防止上、下钢筋错位和夹具变形。
钢筋焊接完毕,应注意检查钢筋是否竖直。
如不顺直，应立即趁热将它拨正，然后稍停l~2min后拆下夹具，以免钢筋弯曲。
⑤焊接过程中，如出现较严重的质量通病问题，不能满足使用要求，要分析原因，采取措施及时纠正。
如接头出现咬边，主要原因是焊接电流太大，钢筋熔化过快；停机太晚，通电时间过长；或上钢筋端头未压入熔池中或压入深度不够。
如接头未熔合,主要原因是焊接时上钢筋提升过大或下送速度过慢，钢筋端部熔化不良或形成断弧；或焊接电流过小或通电时间不够，使钢筋端部未能得到适宜的熔化量。
如接头焊包不匀，主要原因是钢筋端头倾斜过大，或铁丝圈安放不正，而熔化量又不足，顶压时熔化金属在接头四周分布不匀而致。
如接头夹渣，主要原因是通电时间短，上钢筋在熔化过程中还未形成凸面即行顶压，熔渣无法排出所致。
钢筋电渣压力焊施工工艺标准1.总则1.1适用范围本工艺适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的HPB235～HRB400级(Ⅰ～Ⅲ级)竖向或斜向(倾斜度4:1范围内)钢筋的连接。
1.2编制参考标准及规范(1)《建筑工程施工质量验收统一标准》(GH50300—2001)：(2)《混凝土结构工程施工质量验收规范》(GB50204—2002)；(3)《钢筋焊接及验收规程》(JGJ18—2003)。
2.术语钢筋电渣压力焊：将钢筋安装成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋并加压完成的一种压焊方法。
3.基本规定在每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验，合格后方可正式生产。
电渣压力焊接头应逐个进行外观检查。
电渣压力焊接头拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。
4.施工准备4.1技术准备编写焊接工艺，通过焊接试验选定焊接参数，对焊工进行技术、安全交底。
4.2材料要求(1)钢筋钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
(2)焊剂1)焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
焊剂型号为HJ401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。
2)焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250～300℃烘焙2h。
3)使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
4)焊剂应有出厂合格证。
4.3主要机具(1)手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
(2)自动电渣压力焊设备(应优先采用)包括：焊接电源、控制箱、操作箱、焊接机头等。
(3)焊接电源：钢筋电渣压力焊宜采用次级空载电压较高(TSV以上)的交流或直流焊接电源。
(一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为100A的焊接电源)。
当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。
4.3作业条件4.3.1焊工必须持有有效的焊工考试合格证。
4.3.2设备应符合要求。
焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。
焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。
电压表、时间显示器应配备齐全，以便操作者准备掌握各项焊接参数。
4.3.3电源应符合要求。
当电源电压下降大于5%，则不宜进行焊接。
4.3.4作业场地应有安全防护措施，制订和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。
4.3.5注意接头位置，注意同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求。
当设计无具体求时应符合在受拉区不宜大于50%的规定，要调整接头位置后才能施焊。
5.材料和质量要点5.1材料的关键要求焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
焊剂型号为HJ401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。
焊剂应存放在干燥的库房内，当受潮时，在使用前应经250～300℃烘焙2h。
使用中回收的焊剂应清除熔渣和杂物，并应与新焊剂混合均匀后使用。
施焊的各种钢筋应有材质证明书或试验报告单。
焊剂应有合格证。
5.2技术关键要求电渣压力焊焊接前应针对不同的直径钢筋确定焊接参数(焊接参数包括焊接电流、电压和通电时间)，不同直径钢筋焊接时，应按较小直径钢筋选择参数，焊接时间可延长。
对焊工要进行焊接参数的详细交底。
5.3质量关键要求电渣压力焊接头不得出现偏心、弯折、烧伤等焊接缺陷，四周焊包应均匀，凸出钢筋表面的高度应大于或等4mm，钢筋与电极接触处，应无烧伤缺陷，接头处的弯折角不得大4°，接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mm，外观检查不合格的接头应切除重焊，或采取补强焊接措施。
5.4职业健康安全关键要求(1)焊工操作时应穿电焊工作服、绝缘鞋和戴电焊手套、防护面罩等安全防护用品，高处作业时系安全带。
(2)电焊作业现场周围10m范围内不得堆放易燃易爆物品。
(3)操作前应首先检查焊机和工具，如焊钳和焊接电缆的绝缘、焊机外壳保护接地和焊机的各接线点等，确认安全合格方可作业。
5.5环境关键要求严禁在易燃易爆气体或液体扩散区域内进行焊接作业。
6.施工工艺6.1工艺流程(1)工艺流程：6.2操作工艺(1)检查设备、电源确保随时处于正常状态，严禁超负荷工作。
(2)钢筋端头制备钢筋安装之前，焊接部位和电极钳口接触的(150mm区段内)钢筋表面上的锈斑、油污、杂物等应清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。
(3)选择焊接参数钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间，参见表 6.2。
采用HJ431焊剂时，宜符合表6.2的规定。
采用专用焊剂或自动电渣压力焊机时，应根据焊剂或焊机使用说明书中推荐数据，通过试验确定。
不同直径钢筋焊接时，上下两钢筋轴线在同一线上。
(4)安装焊接夹具和钢筋夹具的下钳口应夹紧于下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处的焊剂有足够的掩埋深度。
上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。
钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。
(5)安放引弧用的钢丝球(也可省去)安放焊剂罐、填装焊剂。
(6)试焊、作试件、确定焊接参数在正式进行钢筋电渣压力焊之前，必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。
合格后，方可正式生产。
当采用半自动、自动控制焊接设备时，应按照确定的参数设定好设备的各项控制数据，以确保焊接接头质量可靠。
(7)施焊操作要点1)闭合回路、引弧：通过操纵杆或操纵盒上的开关，先后接通焊机的焊接电流回路和电源的输入回路，在钢筋端面之间引燃电弧，开始焊接。
2)电弧过程：引燃电弧后，应控制电压值。
借助操纵杆使上下钢筋端面之间保持一定的间距，进行电弧过程的延时，使焊剂不断熔化而形成必要深度的渣池。
3)电渣过程：随后逐渐下送钢筋，使上钢筋端部插入渣池，电弧熄灭，进入电渣过程的延时，使钢筋全断面加速熔化。
4)挤压断电：电渣过程结束，迅速下送上钢筋，使其端面与下钢筋端面相互接触，趁热排除熔渣和熔化金属，同时切断焊接电源。
5)接头焊毕，应停歇20～30s后(在寒冷地区施焊时，停歇时间应适当延长)，才可回收焊剂和卸下焊接夹具。
(8)质量检查在钢筋电渣压力焊的焊接生产中，焊工应认真进行自检，若发现偏心、弯折、烧伤、焊包不饱满等焊接缺陷，应切除接头重焊，并查找原因，及时消除。
切除接头时，应切除热影响区的钢筋，即离焊缝中心约为1.1倍钢筋直径的长度范围内的部分应切除。
6.3应注意的质量问题在钢筋电渣压力焊生产中，应重视焊接全过程中的任何一个环节。
接头部位应清理干净；钢筋安装应上下同心；夹具紧固，严防晃动；引弧过程，力求可靠；电弧过程，延时充分；电渣过程，短而稳定；挤压过程，压力适当。
若出现异常现象，应参照表6.3查找原因,及时清除。
7.质量标准7.1主控项目(1)钢筋的牌号和质量，必须符合设计要求和有关标准的规定。
进口钢筋需先经过化学成分检验和焊接试验，符合有关规定后方可焊接。
检验方法：检查出厂质量证明书和试验报告单。
(2)钢筋的规格，焊接接头的位置，同一区段内有接头钢筋面积的百分比，必须符合设计要求和施工规范的规定。
检验方法：观察或尺量检查。
(3)电渣压力焊接头的质量检验，应分批进行外观检查和力学性能检验，并应按下列规定作为一个检验批。
在现浇钢筋混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。
每批随机切取3个接头做拉伸试验，其结果应符合下列要求：1)3个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度；2)至少应有2个试件断于焊缝之外，并应呈延性断裂；3)当达到上述2项要求时，应评定该批接头为抗拉强度合格。
当试验结果有2个试件抗拉强度小于钢筋规定的抗接强度，或3个试件均在焊缝或热影响区发生脆性断裂时，则一次判定该批接头为不合格品。
当试验结果有1个试件的抗拉强度小于规定值，或2个试件在焊缝或热影响区发生脆性断裂，其抗拉强度均小于钢筋规定抗拉强度的1.10倍时，应进行复验。
复验时应切取6个试件。
复验结果，当仍有1个试件的抗拉强度小于规定值，或有3个试件断于焊缝或热影响区，呈脆性断裂，其抗拉强度小于钢筋规定抗拉强度的1.10倍时，应判定该批接头为不合格品。
检验方法：检查焊接试件试验报告单。
7.2一般项目钢筋电渣压力焊接头应逐个进行外观检查，结果应符合下列要求：(1)四周焊包，凸出钢筋表面的高度不得小于4mm。
(2)钢筋与电极接触处，应无烧伤缺陷。
(3)接头处的弯折角不大于3°。
(4)接头处的轴线偏移不得大于钢筋直径0.1倍，且不得大于2mm。
检验方法：目测或量测。
8.成品保护接头焊毕，应停歇20～30s后才能卸下夹具，以免接头弯折。
9.安全环保措施9.1焊工操作时应穿电焊工作服、绝缘鞋和戴电焊手套、防护面罩等安全防护用品，高处作业时系安全带。
9.2电焊作业现场周围10m范围内不得堆放易燃易爆物品。
9.3操作前应首先检查焊机和工具，如焊钳和焊接电缆的绝缘、焊机外壳保护接地和焊机的各接线点等，确认安全合格方可作业。
9.4焊接时二次线必须双线到位，严禁借用金属管道、金属脚手架、轨道及结构钢筋作回路地线。
9.5雨、雪、风力六级以上（含六级）天气不得露天作业。
雨雪后应清除积水、积雪后方可作业。
9.6严禁在易燃易爆气体或液体扩散区域内进行焊接作业。
10.质量记录10.1钢筋出厂质量证明文件。
10.2钢筋原材复试报告。
10.3钢筋连接试验报告。
