西门子PLCS7-200教程-培训课件

西门子PLCS7-200教程-培训课件
数或其它控制信息。 S7-200 PLC编址范围M0.0~M31.7
4. 顺序控制继电器（S）存储区 S又称状态元件，以实现顺序控制和步进控制。 S7-200 PLC编址范围S0.0～S31.7
3.2.2 数据存储区及元件功能
6. 局部存储器（L） S7-200有64个字节的局部存储器，编址范围LB0.0~LB63.7，其中60个
第4章 STEP7-Micro/WIN32编程 软件的使用与安装
4.1 SIMATIC S7-200编程软件 SIMATIC S7-200编程软件是指西门子公司为
S7-200系列可编程控制器编制的工业编程软件的 集合，其中STEP7-Micro/WIN32软件是基于 Windows的应用软件。 本章以2001年版本的S7-200 PLC编程软件为例， 介绍编程软件的安装、功能和使用方法，并结合 应用实例讲解用户程序的输入、编辑、调试及监 控运行的方法。
“可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算 操作的电子装置，是带有存储器、可以编制程序的控制器。它能够存储 和执行命令，进行逻辑运算、顺序控制、定时、计数和算术运算等操作， 并通过数字式和模拟式的输入输出，控制各种类型的机械或生产过程。 可编程控制器及其有关的外围设备，都应按易于工业控制系统形成一个 整体、易于扩展其功能的原则设计”。
10. 累加器（AC）
累加器是用来暂存数据， S7-200 PLC提供了4个32位累加器AC0～AC3。累加
器支持以字节（B）、字（W）和双字（D）的存取。。
11. 高速计数器（HC）
CPU 22X提供了6个高速计数器HC0、HC1……HC5 （每个计数器最高频率为 30KHz）用来累计比CPU扫描速率更快的事件。高速计数器的当前值为双字长 的符号整数。

S7-200 SMART PLC 应用教程电子ppt课件

S7-200 SMART PLC 应用教程电子ppt课件
10
1.2.3 模拟量扩展模块
1．PLC对模拟量的处理 模拟量输入模块将模拟量转换为多位数字量。模拟量输出模块将PLC中的 多位数字量转换为模拟量电压或电流。 有4AI、2AO、4AI/2AO、2路热电阻、4路热电偶模块。 2．模拟量输入模块 EM AE04有4种量程（0～20mA、10V、5V和2.5V）。电压模式的分辨 率为11位+符号位，电流模式的分辨率为11位。 单极性满量程输入范围对应的数字量输出为0～27648。双极性满量程输入 范围对应的数字量输出为−27648～+27648。 3．将模拟量输入模块的输出值转换为实际的物理量 【例1-1】压力变送器（0～10MPa）的输出信号为DC 4～20mA，模拟量输 入模块将0～20mA转换为0～27648的数字量，设转换后得到的数字为N，试 求以kPa为单位的压力值。 解：4～20mA的模拟量对应于数字量5530～27648，压力的计算公式为
选中单个、多个程序段或单个元件，可删除、复制、剪切、粘贴选中的对
象。
24
3．单击工具栏上的按钮，打开和关闭POU注释和程序段注释。 4．单击工具栏上的“编译”按钮，编译程序。输出窗口显示出错误和警 告信息。下载之前自动地对程序进行编译。

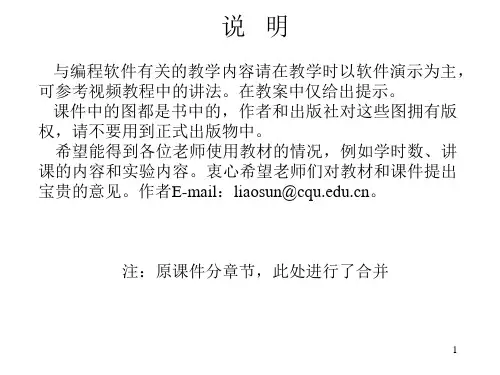

课件中的图都是书中的，作者和出版社对这些图拥有版 权，请不要用到正式出版物中。
希望能得到各位老师使用教材的情况，例如学时数、讲 课的内容和实验内容。衷心希望老师们对教材和课件提出 宝贵的意见。作者E-mail：liaosun@。
注：原课件分章节，此处进行了合并
1
S7-200 SMART PLC基础教程
重庆大学 廖常初主编
2
第1章 PLC的硬件与工作原理
1.1 S7-200 SMART系列PLC 1.1.1 PLC的基本结构

西门子S7-200编程PLC简单介绍PPT课件

西门子S7-200编程PLC简单介绍PPT课件
第2章 PLC的结构 及编程软件的使用
Page 1
-
2.1 S7-200系列PLC的外部结构 2.2 S7-200系列PLC的性能 2.3 PLC的编程语言与程序结构
2.4 S7-200系列PLC的内存结构及寻址方式
Page 2
-
2.1 S7-200系列PLC的外部结构
2.1.1 PLC各部件的功能
（AQ）；双字存储器有2个，如累加器 （AC）和高速计数器（HC）。
Page 36
-
1．输入映像寄存器
输入映像寄存器是PLC用来接收用户 设备发来的输入信号。输入映像寄存器与 PLC的输入点相连，如图2-6（a）所示。 编程时应注意，输入映像寄存器的线圈必 须由外部信号来驱动，不能在程序内部用 指令来驱动。因此，在程序中输入映像寄 存器只有触点，而没有线圈。
Page 20
-
2．梯形图
梯形图是使用最多的PLC图形编程语 言。梯形图与继电器—接触器控制系统的 电路图相似，具有直观易懂的优点。
Page 21
-
梯形图由触点、线圈和用方框表示的
功能块组成。触点代表逻辑输入条件，如 外部的开关、按钮、内部条件等。线圈通 常代表逻辑输出结果，用来控制外部的指 示灯、接触器、内部的输出条件等。功能 块用来表示定时器、计数器或数学运算等 指令。
Page 22
-
图2-4中的I0.0或M0.0的触点接通时， 有一个假想的“能流”流过Q0.0线圈。利 用能流这一概念，可以帮助我们更好的理 解和分析梯形图，而能流只能是从左向右 流动。
Page 23
-
Page 24
图2-4 梯形图
-
3．功能块图
功能块图是一种类似于数字逻辑电路 的编程语言，该编程语言用类似与门、或 门的方框来表示逻辑运算关系，方框的左 侧为逻辑运算的输入变量，右侧为输出变 量，输入、输出端的小圆圈表示“非”运 算，方框用导线连接在一起，能流就从左 向右流动。图2-5中的控制逻辑与图2-4中 的控制逻辑完全相同。

西门子PLC培训教材PPT课件

西门子PLC培训教材PPT课件

西门子 PLC教程 S7-200/S7-300
8、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。点中NETWORK SETTING页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。
西门子 PLC教程 S7-200/S7-300
9、点击确定，即可生成一个PROFIBUS-DP网络
西门子 PLC教程 S7-200/S7-300
西门子 PLC教程 S7-200/S7-300
西门子 PLC教程 S7-200/S7-300
S7-300网络特点 下一页
网络详细信息
西门子 PLC教程 S7-200/S7-300
S7-300硬件组态
西门子 PLC教程 S7-200/S7-300
8、点击STATION\Properties,打开 PC STATION 属性画面，点开CONFIGURATION 页。在 中间的框中是PC STATION 的组态文件的文件夹地址和名称。我们可以用该文件配置PC机的 CP5611网卡
以上是一个完整的网络组态过程！
MPI网络通讯： 回顾
PROFIBUS网络通讯：回顾 》22页
西门子 PLC教程 S7-200/S7-300
S7-200硬件特点和系统配置
➢ s7-200系列可编程 控制器是西门子PLC产品中的小型一组 ，即为Micro PLC ➢中央处理单元 CPU 221、CPU222、CPU224、CPU226 ➢扩展模块
西门子 PLC教程 S7-200/S7-300
西门子 PLC教程 S7-200/S7-300
西门子 PLC教程 S7-200/S7-300
工业以太网 CP243-1 通讯处理器

西门子S7-200PLC讲课ppt课件

西门子S7-200PLC讲课ppt课件
STL格式： R bit， N 例： R Q0.2, 3
36
下图所示为置位和复位指令应用程序片断：
LD
I0.0
//装入常开触点
A
I0.1
//与常开触点
=
Q1.0
//输出触点
LD
I0.0
A
I0.1
S
Q0.0, 1
个触点置 1
R
Q0.2, 3
个触点置 0
// // //将 Q0.0 开始的//1
//将 Q0.2 开始的//3
5
可编程序逻辑控制器的产生 美国数字设备公司（DEC）根据这一设想，于1969年研
制成功了第一台可编程序控制器(型号为PDP-14 ) ,并在通用 汽车公司的自动装配线上试用成功 。
由于当时主要用于顺序控制，只能进行逻辑运算，故称 为可编程序逻辑控制器（Programmable Logic Controller，PLC）。
CPU（基本单元） +
扩展模块
11
➢标准模块式结构化PLC ：各种模块相互独立，并安 装在固定的机架（导轨）上，构成一个完整的PLC 应用系统。如：西门子S7-300、S7-400系列。
PS
CPU
IM
SM: SM: SM:
(电源模块)
(接口模块) DI DO AI
SM: CP: AO - 点-到-点
每个存储单元都有惟一的地址，地址由元件名称和编号 两部分组成，编程元件名称（区域地址符号）如下表所示。
28
29
CPU的存储区（PLC的编程元件）
1、输入映像寄存器（I）（I0.0~I15.7） 2、输出映像寄存器（Q）（Q0.0~Q15.7） 3、变量存储器（V） 4、位存储器（M）（M0.0~M31.7） 5、定时器（T）存储器 6、计数器（C）存储器 7、高速计数器（HC） 8、累加器（AC） 9、特殊存储器（SM） 如SM0.0，SM0.1，SM0.4，SM0.5 10、局部存储器（L） 11、模拟量输入映像寄存器（AI） 12、模拟量输出映像寄存器（AQ） 13、顺序控制继电器（S）

西门子S7-200 SMART PLC原理及应用教程课件第一章

西门子S7-200 SMART PLC原理及应用教程课件第一章

热继电器的外形及结构如图1-8所示，它由热元件、触点系统、动作机构、复位机构和电流整定装置等 几部分组成。 1)热元件共有三片，是热继电器的主要部分，是由双金属片及围绕在双金属片外面的电阻丝组成的。双
金属片是由两种热膨胀系数不同的金属片复合而成的，如铁镍铬合金和铁镍合金。电阻丝一般用康铜、 镍铬合金等材料做成，使用时，将电阻丝直接串联在异步电霉机的电路中。 2)动作机构是利用杠杆传递及弹簧跳跃式机构完成触点动作的。触点多为单断点弹簧跳跃式动作，一般 为一个触点动断、一个触点动合。 3)复位机构有手动和自动两种形式，可根据使用要求自行选择调整。 4)电流整定装置是通过旋钮和偏心轮来调节整定电流值的。
继电器
中间继电器 中 间 继 电 器 是 用 来 S转 换U 控B制 T信 号I 的T 中L间 E元 件 ， 将 一 个 输 入 信 号 变
换成一个或多个输出信号，其输入信号为线圈的通电或断电，输出 信号为触点的动作。 热继电器
热继电器器是利用电流的热效应来推动动作机构使触点系统闭合 或分断的保护电器。其用途是作为电动机的过载、断相、三相电流 不平衡运行的保护及其他电气设备发热状态的。
熔断器
熔断器在电路中主要起短路保护作用。熔断器的熔体串接于被保 护 的 电 路 中 ， 在 电 路 发S短 路U 或B 过T载 时I ，T 熔L 断E器 以 其 自 身 产 生 的 热 量 使熔体熔断，从而自动切断电路，实现短路保护过载保护。熔断器 具有结构简单、体积小、重量轻、使用维护方便、价格低廉、分断 能力较以及限流能力良好等优点，因此在电路中得到了广泛应用。
MECHANICAL ELECTRICAL AND MECHANICAL
第一章继电器接触器控制系统基础

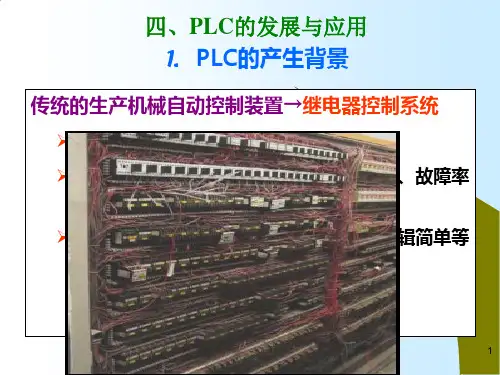

在PLC出现之前，继电器控制在工业控制领域里占主导地位，它的

S7200SMARTPLC应用教程电子课件(廖常初)优质ppt

S7200SMARTPLC应用教程电子课件(廖常初)优质ppt

01
PLC基础知识
PLC定义与特点
PLC的定义与特点
PLC，可编程逻辑控制器，是一种专门为工业环境设计的数字电子设备。它通过软件编程，实现对各种工业控制系统的逻辑 控制、顺序控制和过程控制等功能。PLC具有可靠性高、抗干扰能力强、编程简单易学等特点，广泛应用于自动化生产线、机 械制造、电力、化工等领域。
s7200smartplc应用教程电子课件( 廖常初)
汇报人：可编辑 2023-12-22
contents
目录
• PLC基础知识 • S7200SMARTPLC介绍 • S7200SMARTPLC编程软件使用指南 • 典型案例分析与实践操作 • 常见问题与解决方案 • 拓展知识：PLC发展趋势与未来展望
智能家居
S7200SMARTPLC也可以应用于 智能家居领域，பைடு நூலகம்智能照明、智 能安防等。
环境保护
S7200SMARTPLC在环境保护领 域也有广泛应用，如污水处理、 空气净化等。
03
S7200SMARTPLC编程软件使 用指南
软件安装与配置
软件下载与安装
提供S7200SMARTPLC编程软件的下 载链接和安装步骤，确保软件正确安 装。
强大的通讯功能
S7200SMARTPLC支持多种通 讯协议，如MPI、PROFIBUS和
以太网等，方便与其它设备进 行数据交换。
S7200SMARTPLC功能
控制功能
S7200SMARTPLC能够实现 各种控制算法，如PID控制 、顺序控制和逻辑控制等， 实现对设备的精确控制。
数据处理功能
S7200SMARTPLC能够进行 数据采集、分析和处理，支 持实时数据监控和历史数据 查询。

西门子S7-200 SMART PLC原理及应用教程课件第四章

西门子S7-200 SMART PLC原理及应用教程课件第四章

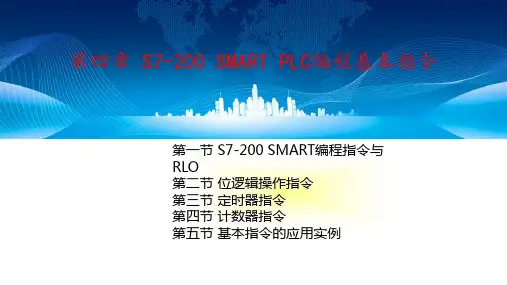

第一节 S7-200 SMART编程指令与RLO
对于普通线圈，只要该线圈左侧的逻辑操作结果（Result of Logic Operation，RLO）为1，则线圈动作，对应的变量等 于1；否则线圈不动作，对应的变量等于0。注意，线圈不 动作（变量结果等于0）也是程序执行的结果。任何一个网 络中的程序执行完成后，变量均会有结果，无论结果是1还 是0。 对于功能线圈，只要该线圈左侧的RLO为1，则实现相应的 功能。图4-1中的MOV_B线圈左侧的RLO等于1时，则按功 能线圈的规则，实现数据传送功能。
第二节 位逻辑操作指令
表4-1 基本位逻辑指令
第二节 位逻辑操作指令
例4.1 自保持电路1。 自保持电路如图4-2所示，I0.0有输入（只要保持有一个扫描周期），同时I0.1
没有输入，则Q0.0有输出，即便此后I0.0不再有输入，Q0.0也一直保持有输出，直 到I0.1有输入为止。
自保持电路中的I0.0起激发作用，Q0.0的常开触点起保持作用，而I0.1起切断 保持的作用。需要注意的是，程序中的I0.0、I0.1和Q0.0可以换成其他的继电器或 位变量。
图4-2 自保持电路和时序图
自保持电路是常用的控制程序，是从很多程序中抽象出来的电路，其应用特别 广泛。例如，电动机起停PLC控制中，起动按钮接I0.0，停止按钮接I0.1，Q0.0的 输出控制电动机的接触器，则用自保持电路可以实现电动机起停控制。
第二节 位逻辑操作指令
例4.2 互锁电路。 互锁电路如图4-3所示，它们是由两行自保持电路组成的，Q0.0和Q0.1不能同
第二节 位逻辑操作指令
2.置位与复位指令
置位与复位指令如表4-3所示。
表4-3 置位与复位指令
在S7-200 SMART PLC中，置位S和复位R指令可以同时对多位进行操作； SR和RS指令中，在S7-200 SMART PLC中端子名称上带1的优先。

西门子S7-200PLC教程PPT

西门子S7-200PLC教程PPT

✓自动和半自动调整步2
✓工位1：
✓工位2：
✓工位3
（2）执行元件函数式
返回本节
第7章 应用设计
8. 画梯形图
将所有函数式写出后，很容易就可以用编程软件 做出梯形图。梯形图完成后便可以将可编程序控 制器与计算机连接，把程序及组态数据下装到 PLC进行调试，程序无误后即可结合施工设计将 系统用于实际。
第7章 应用设计
5
0
(a)
(b)
图7.1 步和初始步
第7章 应用设计
（2）有向线段和转移 有向线段和转移及转移条件如图7.2所示。
图 7 2 转 移
.
第7章 应用设计
（3）动作说明 一个步表示控制过程中的稳定状态，它可以对应一个或 多个动作。可以在步右边加一个矩形框，在框中用简明 的文字说明该步对应的动作，如下图7.3所示。 图中（a）表示一个步对应一个动作；图（b）和（c）表 示一个步对应多个动作，两种方法任选一种。
返回本节
第7章 应用设计
THANK YOU VERY MUCH ！
本章到此结束， 谢谢您的光临！
结束放映 返回本章首页
第7章 应用设计
2. 使用规则
（1）步与步不能直接相连，必须用转移分开； （2）转移与转移不能直接相连，必须用步分开； （3）步与转移、转移与步之间的连线采用有向 线段，画功能图的顺序一般是从上向下或从左到 右，正常顺序时可以省略箭头，否则必须加箭头。 （4）一个功能图至少应有一个初始步。
第7章 应用设计
第7章 应用设计
工位2 钻孔
装工件
工位1
退回
卸
料
卸工件
器
退回
工位3
图7.12 工作台示意图

S7200SMARTPLC应用教程电子课件(廖常初)优质ppt

S7200SMARTPLC应用教程电子课件(廖常初)优质ppt

THANKS
编程实例
01
电机控制
通过编程实现电机的启动、停 止、正反转等控制功能。
02
温度控制
通过编程实现温度的检测和控 制，了解PID控制算法的应用
。
03
液位控制
通过编程实现液位的检测和控 制，了解液位传感器的使用。
04
步进电机控制
通过编程实现步进电机的定位 控制，了解步进电机的使用和
特性。
04
S7200 Smart PLC 应用 案例
第二部分
编程基础与指令系统
第三部分
通信与网络配置
第四部分
实际应用案例分析与实践操作
02
S7200 Smart PLC 基础
PLC 简介
01
PLC 定义
PLC（Programmable Logic Controller）是一种可编程的 逻辑控制器，用于工业自动化
控制。
02
PLC 工作原理
通过输入模块接收信号，经中 央处理器处理后，由输出模块 输出控制信号，驱动执行机构
S7200 Smart PLC 扩展能力
支持多种扩展模块，可根据实际需求进行灵活配置。
S7200 Smart PLC 软件介绍
STEP 7-Micro/WIN 软件
用于编程、监控和调试 S7200 Smart PLC 的软件。
软件功能
支持多种编程语言（如 LAD、FBD、STL），可实现逻辑控制、运动控制、过程控制等 功能。
06
课程总结与展望
课程总结
课程内容详解
实践操作指导
案例分析
教学反馈
本课程详细介绍了S7200 Smart PLC的基本原理、硬 件结构、指令系统以及编程 方法。通过学习，学员可以 全面掌握S7200 Smart PLC

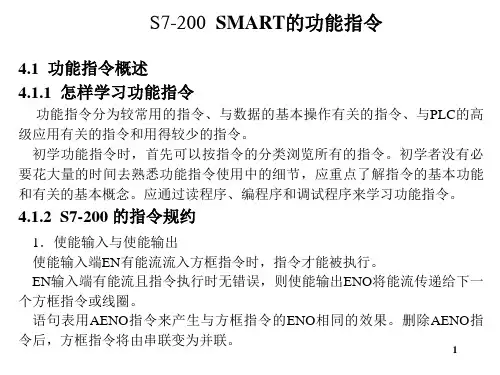

S7-200SMART的功能指令PPT精选文档

S7-200SMART的功能指令PPT精选文档
5
5．字节、字、双字的块传送指令 块传送指令将起始地址为IN的N个连续的存储单元中的数据，传送到从地址 OUT开始的N个存储单元，字节变量N = 1～255。 6．字节交换指令 字节交换指令SWAP用来交换输入字IN的高字节与低字节。应采用脉冲执行 方式。
6
4.2.2 移位与循环移位指令
移位位数N的数据类型为BYTE。 1．右移位和左移位指令 移位指令将输入IN中的数各位的值向右或向左移动N位后，送给输出OUT指 定的地址。移位指令对移出位自动补0，有符号的字和双字的符号位也被移位。 如果移位次数非0，“溢出”标志位SM1.1保存最后一次被移出的位的值。
3
【例4-1】 用接通延时定时器和比较指令组成占空比可调的脉冲发生器。 T37的常闭触点控制它的IN输入端，使T37的当前值按锯齿波变化。比较指 令用来产生方波，Q0.0为OFF的时间取决于比较指令第2个操作数的值。
4
2．字符串比较指令 字符串比较指令比较ASCII码字符串相等或不相等。常数字符串应是比较触 点上面的参数，或比较指令中的第一个参数。 3．字节、字、双字和实数的传送 传送指令助记符中最后的B、W、DW（或D）和R分别表示操作数为字节、 字、双字和实数。 4．字节立即读写指令 字节立即读取指令MOV_BIR读取IN指定的一个字节的物理输入，但是并不 更新对应的过程映像输入寄存器。字节立即写入指令MOV_BIW将一个字节 的数值写入OUT指定的物理输出，同时更新对应的过程映像输出字节。
22
【例4-6】 用跳转指令实现图4-28中的流程图的要求。
23
4.4.2 循环指令
1．单重循环 驱动FOR指令的逻辑条件满足时，反复执行 FOR与NEXT之间的指令。执行到NEXT指令时， INDX的值加1，如果INDX的值小于等于结束值 FINAL ， 返 回 去 执 行 FOR 与 NEXT 之 间 的 指 令 。
