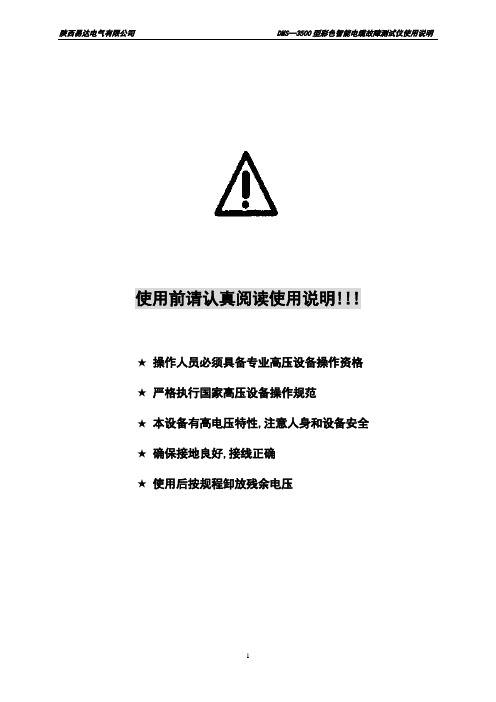

使用前请认真阅读使用说明!!!★操作人员必须具备专业高压设备操作资格★严格执行国家高压设备操作规范★本设备有高电压特性,注意人身和设备安全★确保接地良好,接线正确★使用后按规程卸放残余电压第一章DMS-3500型电缆故障测试仪主要性能和指标主机部分DMS-3500型电缆测试系统是本公司根据我国目前电力系统管理水平低、测试手段落后而设计的一种新型电力电缆测试设备。
该设备采用先进的微电脑技术将电力电缆测试有机的溶为一体、使用户拥有一套该设备就拥有先进的测试设备和先进的测试手段、并可往电脑上传递测试波形，作为电缆资料管理强有力的工具。
一、主要功能：电力电缆的故障测试一直是电力系统的头痛问题。
利用本系统所提供的电缆故障测试功能将使其变得十分简单。
为配合不同的电力电缆故障性质，本系统可采用多种不同的测试方法进行测试（如多次脉冲、高压冲闪、高压直闪、电压采样、电流采样、低压脉冲等等），故而可对电力电缆的高阻故障、低阻故障、闪络性故障及泄漏故障进行可靠的测试。
二、主要技术指标及特点：1.体积超小、重量超轻、高强度进口机壳，携带方便，自带直流电池。
2.采用四套滤波算法，使波形的辨别更加容易，测试速度更快、更准确。
3.新形大屏幕8寸汉字彩色宽温液晶显示，线性度好，亮度高，更直观。
带触摸屏，使用简单。
4.可与笔记本电脑通讯并传递波形，便于进行管理。
5.防掉电、大容量波形存贮，工作更方便。
6.测试范围：可测试35KV以下的各种铜芯、铝芯的油浸纸电缆、聚氯乙烯电缆、交联电缆、不滴流电缆及各种非标电缆。
本机设有油浸纸电缆、聚氯乙烯电缆、交联电缆、不滴流电缆等四种电缆的传播速度可供用户测试时选择。
非标电缆的传播速度可由操作者输入。
电缆故障点的故障距离根据电缆的传播速度和波形的标线位置由仪器算出。
7.采样方式：本机具有三种采样方式：低压脉冲法多次脉冲法高压闪洛法(高压电流,高压电压)低压脉冲方式由机内产生脉冲电压直接测量。
高压电压方式由高压设备产生高压经电缆放电、高压组件箱取样测量。
电缆故障测试仪说明书电缆故障测试仪说明书1. 简介电缆故障测试仪是一种用于检测电缆故障的专用工具。
它通过发送特定的电信号到电缆中，然后分析接收到的信号来定位并诊断电缆的故障位置。
本说明书将详细介绍电缆故障测试仪的使用方法、功能和注意事项。
2. 功能特点- **故障定位**：电缆故障测试仪能够快速准确地定位电缆中的故障位置，包括断路、短路、击穿等。
- **故障诊断**：通过分析被测试电缆中接收到的信号，电缆故障测试仪可以判断故障的类型和严重程度，并提供相应的建议和解决方案。
- **多功能显示**：电缆故障测试仪具备直观清晰的显示屏，显示电缆故障的位置、长度、类型等信息，方便用户进行故障判读和定位。
- **便携式设计**：电缆故障测试仪采用轻巧便携的设计，便于操作和携带，适用于各种场合和环境。
- **数据存储和导出**：电缆故障测试仪可以存储测试数据，并支持数据导出和打印，方便用户进行数据分析和报告生成。
3. 使用方法3.1 连接电缆将被测试的电缆正确连接到测试仪上。
确保连接稳固，并注意连接的极性。
3.2 设置参数根据实际情况，设置电缆故障测试仪的参数，包括信号频率、传输速率等。
根据需要，也可以选择故障定位的范围和精确度。
3.3 开始测试按下测试仪的启动键，开始进行电缆故障测试。
待测试结束后，仪器会自动显示测试结果。
3.4 故障定位解读根据显示屏上的测试结果，判定故障的类型和位置。
在定位过程中，可以根据需要调整参数和重新进行测试。
3.5 数据存储与导出如需保存测试数据，可将数据存储到电缆故障测试仪内部存储器中。
也可通过USB接口将数据导出到电脑进行进一步分析和处理。
4. 注意事项- 在测试过程中，要确保被测试电缆与测试仪之间的连接牢固可靠，以免影响测试结果的准确性。
- 在测试前，请按照测试仪的要求进行正确的仪器设置，包括参数的选择和校准等。
- 使用电缆故障测试仪时，请阅读并遵守相关安全操作规范，以保证人身安全和设备的安全。
ML-10A电缆故障测试仪
武汉市华电美伦电力技术有限公司生产部地址：武汉市东西湖区东光工业园5-1号
市场部地址：武汉市江汉区新华路231号2209室
网址：
电话：027-******** 59840339
传真：************
目录
第一章技术说明 (2)
一、ML-10A智能电缆故障测试仪的技术特点 (2)
二、技术参数 (3)
三、仪器组成框图 (3)
四、测试原理 (4)
第二章仪器及附件介绍 (4)
一、检测仪工作界面 (5)
二、信号前置处理器 (5)
三、附件及高压测试电器介绍 (5)
第三章波速测定及介质预置 (6)
一、波形测定 (6)
二、介质预置 (7)
三、采样频率选择 (7)
第四章低压脉冲测试方式 (7)
一、低压脉冲法测试对象 (7)
二、低压脉冲法连线方法和操作步骤 (8)
第五章高压闪络测试法 (10)
一、高压闪络法测试对象 (10)
二、直流高压闪络法<直闪法>接线方法与操作步骤 (10)
三、冲击高压闪络法（冲闪法）连线方法与操作步骤 (12)
第六章定点仪技术说明及使用 (13)
一、用途 (13)
二、主要特点 (13)
三、技术指标及使用方法 (13)
注意事项 (15)。
电缆故障多功能能测试仪使用说明书V2.1感您选择使用本公司电缆故障多功能能测试仪！您能够成为本公司的用户，是我们最大的荣幸。
真诚希望此仪器能成为您工作上的良好帮手。
为了使您尽快了解仪器并熟练地使用它，我们为您编写了这本说明书。
在第一次使用该仪器之前，请您务必仔细阅读随机配送的所有资料，这样可以避免造成一些不必要的麻烦。
如果您在使用仪器的过程中发现什么问题，请与本公司联系。
合作！本说明书容若有变动，恕不另行通知。
特别提示：如果现场电缆故障比较复杂，仪器无法判断出故障点或明显存在误判时，请改用手动测试、具体操作方法请参照说明书“手动测试”部分。
装箱清单:测试仪一台；测试线一条；耳机一个；漏电信号采集探杆二根；路径信号采集探头一个；信号发生器一台；信号发生器连接线二条；地钎一个；仪器包二个；测试仪充电器一个；信号发生器充电器一个；说明书一本；合格证一；保修卡一。
仪表功能综述电缆故障多功能测试仪主要有如下三个功能：1、长度测试：主要是测试线路断线点距离、混线点距离。
2、路径测试：主要测试电缆的路径。
3、漏电测试：主要测试电缆的芯线对地漏电、芯线对铠甲漏电故障。
长度测试图形上传步骤：1、对于自己不好辨认的波形可以发到群里来，发送步骤如下。
2、把每个围（240，480，，，，，等，）的波形拍一下上传，调整围后不需要做任何操作。
对于240围的波形因为开机默认就是240，拍照时可以先调整到其他任意围再调整回来，因为我们的仪器围改变后有自动调整幅度的功能，开机默认的波形幅度有可能不合适。
3、拍照后注明线缆总厂大约多少。
对地漏电测试主要步骤：1、用万用表或者摇表测试电缆的的相间绝缘、相线和铠甲绝缘、相线铠甲对地的绝缘情况。
2、相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地芊接地。
（电缆原来的接地线一定断开）3、主机调整进入路径测试界面，如果土地使用探杆、如果水泥地使用探头进行查找。
4、对地漏电点，探杆到达后声音最大，探头过了故障点声音减小，所以要寻找声音突变的点。
目 录第一节HP-A30全智能多次脉冲电缆故障测试仪功能介绍 (1)一、产品介绍 (1)二、产品特性 (1)三、测试指标 (2)四、仪器的系统组成和工作原理 (2)五、H P-A30多次脉冲电缆故障测试仪区别常规电缆测试仪的区别 (3)六、测试仪面板 (4)第二节电缆测试系统软件介绍 (5)一、电缆测试系统主机 (5)二、测试系统控制面板介绍 (6)第三节电缆故障的测试程序 (9)第四节电缆故障测试方法介绍 (10)一、电缆故障测试原理 (10)二、低压脉冲方式 (10)三、用多次脉冲法测试电缆的高阻泄漏故障 (13)四、冲闪电流测试方法 (16)五、直闪电流测试方法 (18)六、高压闪络测试注意事项 (19)第五节远程测控软件使用说明 (20)第六节H P-A30全智能多次脉冲电缆故障测试仪附件介绍 (24)第七节声磁数显同步定点仪介绍 (25)第八节数显同步定点仪的操作技巧 (28)第九节电缆路径仪功能介绍 (30)第十节电缆路径探测原理及方法 (32)注意：欢迎您选择本公司仪器设备，本机为高度集成精密仪器，具有笔记本电脑一样的功能，请勿在非测试电缆故障时上网使用，以免中病毒给你的测试工作和设备维护带来不便。
建议专人保管，专人使用，半年未用请充电一次，不得随意打开主机箱。
重要提示：本套设备测试电缆高阻故障时，采用冲闪法故障点须放电且有明火现象，测试时请注意严禁在高瓦斯，高浓度易燃气体环境中测试。
如遇此状况，请与厂家联系，采取其它办法测试。
如遇因此发生的安全事故与设备生产商无关！第一节 HP-A30全智能多次脉冲电缆故障测试仪功能介绍一、产品介绍：HP-A30全智能多次脉冲电缆故障测试仪是我公司为了迎合电力工业电力时代的到来，在集成了电缆故障测试行业的诸多精品方案，以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃，在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台，并且系统化得集成了USB通信技术,触摸屏技术，3G通信技术，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。
智能型电缆故障检测仪操作规程模版1. 检查设备及配件完好性在使用智能型电缆故障检测仪之前，操作人员应仔细检查设备及配件的完好性。
确认设备及配件没有损坏或缺失后方可进行下一步操作。
2. 连接电缆故障检测仪将智能型电缆故障检测仪的电源线连接到电源插座，并将其他配件连接到相应的接口。
3. 打开电源将电源开关从OFF位置切换到ON位置，确认设备电源已打开。
4. 设置参数根据实际需求，设置智能型电缆故障检测仪的参数。
包括但不限于频率范围、检测模式、信号源等参数的设置。
5. 连接被测电缆将被测电缆连接到智能型电缆故障检测仪的输出端口。
确保连接稳固并无松动。
6. 启动故障检测根据设备使用说明，启动故障检测功能。
在故障检测过程中，应密切注意故障检测仪的显示屏，观察是否有异常信息出现。
7. 分析检测结果根据故障检测仪的显示屏上的信息，分析检测结果。
当有故障信息出现时，应记录并查找故障原因。
8. 处理故障根据故障原因，采取相应的措施处理故障。
可以修复电缆故障，或更换故障电缆。
9. 关闭电源在完成故障处理后，将电源开关从ON位置切换到OFF位置，确认设备电源已关闭。
10. 清洁设备在使用智能型电缆故障检测仪后，应及时清洁设备及配件，并妥善存放。
11. 定期维护定期对智能型电缆故障检测仪进行维护工作，包括但不限于清洁、检查设备及配件完好性、校准等。
以上操作规程仅为示例，实际操作应根据所使用的具体型号的智能型电缆故障检测仪的使用说明进行操作。
操作人员应具备相关操作知识和能力，以确保操作的准确性和安全性。
智能型电缆故障检测仪操作规程模版（二）第一章总则第一条为了保证智能型电缆故障检测仪的正常运行，确保电缆故障检测工作的准确性和安全性，制定本操作规程。
第二条本操作规程适用于使用智能型电缆故障检测仪进行电缆故障检测的人员。
第三条对于初次使用智能型电缆故障检测仪的人员，应经过相关培训和技能考核合格后方可操作。
第四条智能型电缆故障检测仪的操作人员应遵守本操作规程，并严格按照相关操作流程进行操作。
电力电缆故障测试仪使用说明书V1.0感谢您选择使用本公司电缆测试仪！您能够成为本公司的用户，是我们最大的荣幸。
真诚希望此仪器能成为您工作上的良好帮手。
为了使您尽快了解仪器并熟练地使用它，我们为您编写了这本说明书。
在第一次使用该仪器之前，请您务必仔细阅读随机配送的所有资料，这样可以避免造成一些不必要的麻烦。
如果您在使用仪器的过程中发现什么问题，请与本公司联系。
谢谢合作！本说明书内容若有变动，恕不另行通知。
装箱清单:主机一台充电器（主机用）一个测试导引线一条信号传输线二条耳机一个采集踏板二个使用说明书一本仪器背包一个目录第一章概述 (1)一.产品简介 (1)二.产品特点 (1)三.技术指标 (2)四.整机介绍 (3)1.面板设置 (3)2.测试导引线 (3)五.通信电缆故障测试的基本步骤 (4)1.故障性质诊断 (4)2.选择测试方法 (5)3.故障测距 (5)4.故障定点 (5)第二章脉冲测试法（长度测试） (6)一.测试原理 (6)二.电缆障碍定点的测试步骤 (6)三.智能测试 (7)四.手动测试 (7)第三章电磁感应测试法（跨步电压） (8)第四章充电 (10)第五章注意事项 (10)附录1:几种常见故障波形 (11)第一章概述一 .产品简介电力电缆故障综合测试仪是采用ARM+FPGA+大点阵彩色液晶显示技术研制成功的最新一代电缆测试产品。
长度测试单元采用脉冲反射测试原理，适用于测量低压电力电缆的断线、混线（短路）、对地漏电等严重绝缘不良等故障的精确位置。
漏电测试单元采用最先进的电磁感应技术针对电缆的对地漏电故障精确定位。
（高压电缆的低阻故障可以测试，高阻故障请选择本公司高压电力电缆测试套装）是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。
线路查修人员也可以用其进行线路工程验收和检查电缆电气特性。
在路灯电缆维护、农电故障查修、小区绿化带电缆故障排查中广泛应用，取得满意的测试效果。
章节目录第一章电缆故障测试仪功能简介 (1)第二章低压脉冲测试方法 (7)第三章高压闪络测试方法 (9)第四章波速测定及介质预置 (13)第五章路径仪 (13)第六章定点仪 (18)第七章高压设备 (21)第八章随机电脑软件 (23)CM-600电缆故障测试仪配套表 (34)1电缆故障测试仪使用说明书电缆故障测试仪使用说明书2第一章 电缆故障测试仪功能简介一、电缆测试仪基本组成CM-600电缆故障测试仪由电缆故障测距仪（闪测仪）、电缆故障路径仪、电缆故障定点仪、高压设备（选配）四大部分组成。
电缆测距仪可在故障电缆的一端测试出距故障点的距离。
也可用来测电缆的长度和电波在电缆中传播速度。
电缆故障定点仪用于故障点的精确定位，在故障点距离的测量范围内沿着电缆走向可精确的探测出故障点的具体位置。
电缆故障路径仪产生调制脉冲信号供寻测电缆走向及地埋深度时使用。
高压设备用于各种高低压电力电缆、控制电缆、信号电缆的精确定点时使用。
二、测距仪（闪测仪）性能指标1、可测试35KV 以下电压等级的各种电力电缆的各类故障。
常见的油浸纸电缆、交联聚乙烯电缆、不滴流电缆和聚氯乙烯电缆等四种电缆的电波传播速度已经在仪器中预置。
2、测试距离：双端测试距离20km 。
3、单端盲区距离： 15米。
（是指低压脉冲法。
高压法不存在盲区）4、四种波形采样频率：50MHz 、、25MHz 、12MHz 、6MHz 。
5、低压脉冲宽度：0.1μs 、0.2μs 、0.5μs 、2μs 。
6、误差：相对误差小于±2%。
7、分辩率：V/2f （米） V ：电波在电缆中的传播速度。
f ：实际采样频率。
8、液晶显示器：320×240点阵、6英寸。
9、采用单竖线光游标，在游标定位后再移动游标，可从屏幕上直接显示故障点距测试端距离。
10、工作电源：内置锂电池或AC220V ±10% 50Hz11、备有“专家系统”。
在获得测试波形及有关参数后，如需保存波形及有关参数，可利用仪器中存贮器将测试波形及参数进行贮存，可随机打印作为留档使用。

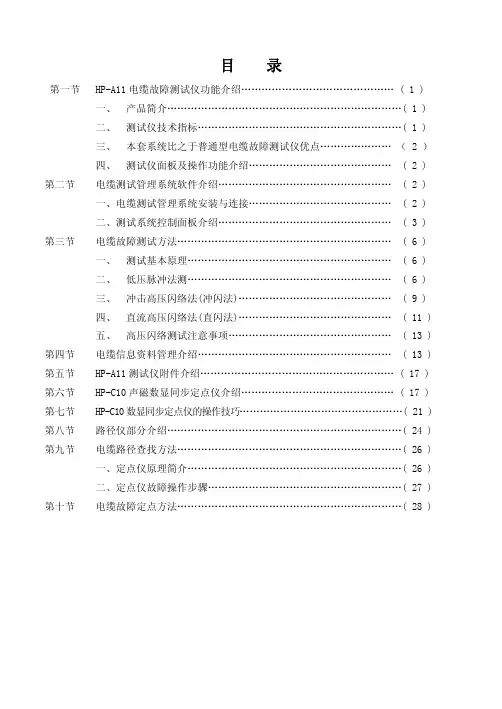

目录第一节HP-A11电缆故障测试仪功能介绍 (1)一、产品简介 (1)二、测试仪技术指标 (1)三、本套系统比之于普通型电缆故障测试仪优点 (2)四、测试仪面板及操作功能介绍 (2)第二节电缆测试管理系统软件介绍 (2)一、电缆测试管理系统安装与连接 (2)二、测试系统控制面板介绍 (3)第三节电缆故障测试方法 (6)一、测试基本原理 (6)二、低压脉冲法测 (6)三、冲击高压闪络法(冲闪法) (9)四、直流高压闪络法(直闪法) (11)五、高压闪络测试注意事项 (13)第四节电缆信息资料管理介绍 (13)第五节HP-A11测试仪附件介绍 (17)第六节HP-C10声磁数显同步定点仪介绍 (17)第七节HP-C10数显同步定点仪的操作技巧 (21)第八节路径仪部分介绍 (24)第九节电缆路径查找方法 (26)一、定点仪原理简介 (26)二、定点仪故障操作步骤 (27)第十节电缆故障定点方法 (28)第一节HP-A11电缆故障测试仪功能介绍一、产品简介HP-A11电缆故障测试仪是根据不同用户需求生产的一款极为便携、配笔记本电脑测试的一款系列化电缆故障测试产品之一。
主机采用完全集成化技术，性能稳定，USB通信接口，自用笔记本电源。
整套系统满足中华人民共和国电力行业标准《DL/T849.1～DL/T849.3-2004》电力设备专用测试仪器通用技术条件，该系统由笔记本电脑、测试系统主机和故障定位仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理，以及同轴通信电缆和市话电缆的开路、短路故障精确测试。
◆采用最新的USB通信接口,采集信号稳定，真正做到主机与电脑的兼容,并配有电缆故障测试软件和电缆资料管理软件.◆主机自动选择采样频率,最低6.25MHz,最高达100MHz五种频率供你选择,既提高测试精度,又能满足不同长度电缆的测试要求。
◆软件实现故障自动搜索,距离自动显示,双游标移动可精确到0.5米,提高了测试精度.◆测试的波形可任意压缩.扩展.同屏随机显示两个更接近标准的波形供你准确比较分析.减少误差。
电缆故障测试仪说明书精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-电缆故障测试仪说明书第一节概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。
一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。
因而，电缆故障测试仪是维护各种电缆的重要工具。
电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。
电缆故障智能测试仪是一套综合性的电缆故障探测仪器。
能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。
特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
第二节功能介绍及技术指标一、功能介绍1．功能齐全测试故障安全、迅速、准确。
仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。
如配备声测法定点仪，可准确测定故障的精确位置。
2．试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
3．智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。
并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
4．具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。
5．具有双踪显示功能。
可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
6．具有波形扩展比例功能。
改变波形比例，可扩展波形进行精确测试。
7．可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
8．具有根据不同的被测电缆随时修改传播速度功能。
9．小体积便携式外形，内装可充电的电池供电，方便携带和使用。
二、主要技术指标1．应用范围及用途仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。
并可测试电缆的长度和电波在电缆上的传播速度。
2．最远测试距离：32km (明线可达100千米)3．探测盲区：1m4．读数分辨率：1m5．功耗：5VA6．使用条件：环境温度0℃～＋40℃（极限温度－10℃～＋50℃）相对湿度40℃（20～90）%RH大气压强（86～106）Kpa7．体积：225×165×125mm38．重量：2kg第三节低压脉冲测试法一、测试原理电缆故障的测试是基于电波在传输线中的传输时遇到线路阻抗不均匀而产生反向的原理。
根据传输线理论，每条线路都有其一定的特性阻抗Z c ，它由线路的结构决定，而与线路的长度无关。
在均匀传输线路上，任一点的输入阻抗等于特性阻抗，若终端所接负载等于特性阻抗，线路发送的电流波或电压波沿线传送，到达终端被负载全部吸收而无反向。
当线路上任一点阻抗不等于Z c 时，电波在该点将产生全反射或部分反射。
反射的大小和极性可用反射系数P 表示，其关系式如下：式中：Z c 为传输线的特性阻抗Z o 为传输线反射点的阻抗（1）当线路无故障时，Z o ＝Z c ，P ＝0，无反射。
（2）当线路发生断线故障时，Z o ＝∞，P ＝1，线路发生全反射，且反射波与入射波极性相同。
（3）当线路发生短路时，Z o ＝1，P ＝－1，线路发生负的全反射，反射波与入射波相性相反。
当线路输入一个脉冲电波时，该脉冲便以速度V 沿线路传输，当行L x 距离遇到故障点后被反射折回输入端，其往返时间为T ，则可表示为：V为电波在线路中的传播速度，与线路一次参数有关，对每种线路它是一个固定值，可通过计算和仪器实测得到。
将脉冲源的发射脉冲和线路故障点的反射波以一显示器实时显示，并由仪器提供的时钟信号可测得时间T。
因此线路故障点的距离Lx便可由（2）式求得。
不同故障时的波形图如图1所示。
对电缆的低阻性接地和短路故障及断线故障，及冲法可很方便地测出故障距离。
但对高阻性故障，因在低电压的脉冲作用下仍呈现很高的阻抗，使反射波不明显甚至无反射。
此种情况下需加一定的直流高压或冲击高压使其放电，利用闪络电弧形成瞬间短路产生电波反射。
第四节直流高压闪络法当故障电阻极高，尚未形成稳定电阻通道之前，可利用逐步升高的直流电压施于被测电缆。
至一定电压值后故障点首选被击穿，形成闪络，利用闪络电弧对所加入电压形成短路反射，反射回波在输入端被高阻源形成开路反射。
这样电压在输入端和故障点之间将多次反射，直至能量消耗殆尽为止。
测试原理线路图如图2所示，线路的反射波形如图3所示。
故障点距离：其中：T＝t2－t1＝t2－t1＝t2－t1＝……理论波形为徒峻的矩形波，因反射的不完全和线路损耗使实际波形幅度减小和前后变圆滑。
第五节冲击高压闪络法当故障电阻降低，形成稳定电阻通道后，因设备容量所限，直流高压加不上去，此时需改用冲击电压测试。
直流高压经球间隙对电缆充电直至击穿，仍用其形成的闪络电弧产生短路反射。
在电缆输入端需加测量电感L以读取回波。
其原理线路见图4所示，电波在故障点被短路反射，在输入端被L反射，在其间将形成多次反射。
因电感L的自感现象，开始由于L的阻流作用呈现开路反射，随着电流的增加经一定时间后呈现短路反射。
而整个线路又由电容C和电感L又组成一个L—C放电的大过程。
因此，在线路输入端所呈现的波过程是一个近于衰减的余弦曲线上迭加着快速的脉冲多次反射波，如图5所示。
从反射波的间隔可求出故障的距离。
故障距离T+ΔT≥T 其中ΔT为放电延迟时间。
第六节仪器的基本工作原理与组成一、仪器的基本原理根据故障的探测原理，当仪器处于闪络触发方式时，故障点瞬时击穿放电所形成的闪络回波是随机的单次瞬态波形，因此测试仪器应具备存储示波器的功能，可捕获和显示单次瞬态波形。
本仪器采用数字存储技术，利用高速A/D转换器采样，将输入的瞬态模拟信号实时地转换成数字信号，存储在高速存储器中，经CPU微处理器处理后，送至LCD显示控制电路，变为时序点阵信息，于是在LCD屏幕上显示当前采样的波形参数。
当仪器处于脉冲触发方式时，仪器按一定周期发出探测脉冲加入被测电缆和输入电路，即时启动A/D工作，其采样、存储、处理和显示与前述过程相同。
LCD显示屏上应有反射回波。
二、仪器的组成仪器是以微处理器为核心，控制信号的发射、接收及数字化处理过程。
仪器的工作原理方框图如图6所示。
微处理器完成的数字处理任务包括：数据的采集、储存、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展，直到送LCD显示。
也可根据需要由通讯口与PC机通讯。
脉冲发生器是根据微处理器送来的编码信号，自动形成一定宽度的逻辑脉冲。
此脉冲经发射电路转换成高幅值的发射冲，送至被测电缆上。
高速A/D发生器是将被测电缆上返回的信号经输入电路送高速A/D采样电路转换成数字信号，最后送微处理器进行处理。
键盘是人机对话的窗口，操作人员可根据测试需要通过键盘将命令输入给计算机，然后由计算机控制仪器完成某一测试功能。
第七节面板控制机构和按键菜单的作用一、控制机构1．触发：供选择触发工作方式用。
按下开关（作方式。
在使用脉冲法测试时，开关置于位置。
2．输出：仪器输出线连接被测电缆的测试端。
3．充电：仪器使用直流蓄电池组，若仪器显示电量不足，插入电源充电指示灯亮即可。
二、按键作用说明1．“开、关”键：控制仪器电源开启/关断。
按下此键，仪器电源接通，显示屏将显示工作视窗。
2．“采样”键：按键向被测线路上发射脉冲，每按一次，仪器就发射一次脉冲并进行采样，若边疆按下三秒钟，仪器则连续发射脉冲，只有当其它键按下时才停止。
3．“功能”键：打开菜单，或接受某菜单选项操作键。
4．“??”键：具有两种作用：仪器测试功能时，为活动光标左右移动操作。
仪器菜单功能时，为左、右移动选择菜单项操作。
5．“+○—”键：LCD液晶显示屏对比度调节。
三、菜单功能的作用及操作1．范围：用于故障检查，因为在故障查找时，一般都是从近距离开始逐步向远距离检查的。
开机时，仪器的测量范围为159m，也就是说你所查找的故障范围是否在0～159m之间，如果没有出现故障波则必须改变测量范围值，测量范围从159m开始，每增加一次，范围增大一倍，范围最大值为32680m。
为了不同长度电缆的测试，当改变测量范围时，发射脉冲的宽度随着范围的增大而加宽。
操作步骤如下：按下测量范围键，每按一次，范围增大一倍。
2．起点：用以高速光标计数的起点位置。
开机时屏幕上有两光标分别在屏上最右端（起点）和中间位置。
若需要改变光标起点位置，则可调节“??”键将中间活动光标调到所需起点位置，然后按“零点”菜单选择接受，此时原起点光标与活动光标重合变为新起点光标，数据显示为0m。
操作步骤如下：按下比例键，当仪器下方菜单中出现零点菜单时，则可调节“??”键使之高亮，然后按下比例键。
3．比例：用以在检查到故障位置后为了精确定位而将波形进行扩展。
操作步骤如下：按下比例键，当仪器下方菜单中出现比例菜单时，则可调节“??”键使之高亮，然后按下比例键。
4．波速：由于电波在不同结构的电缆上的传播速度是不同的，因此，在测试各种不同型号的电缆时，必须高速适应该电缆传输的波速值。
开机时，仪器的传播速度自动置动200m/ns，测试中应根据的电缆而修改。
操作步骤如下：按下波速键，使波速值高亮，然后按“??”键调节波速，到达所需波速按下波速键使之高亮消失。
5．存储：仪器具有波形及参数存储功能，用此功能可将仪器测试的波形及参数分别存入仪器中提供的非易失性存储器单元中，以备将来调出比较。
操作步骤如下：按下比例键，当仪器下方菜单中出现存储菜单时，则可调节“??”键使之高亮，然后按下比例键。
6．调出：由于仪器采用了非易失性存储器，所存储的波形关机后都不会易失。
因此，仪器可以在任何时候将存储的波形及参数调出来分析，也可以将存储的波形调出来与当前测试的波形进行比较，可进一步精确判断故障点。
操作步骤如下：按下比例键，当仪器下方菜单中出现调出菜单时，则可调节“??”键使之高亮，然后按下比例键。
7．日期：按下日期键，调节“??”键改变数值，按下日期键转到下一值。
完毕按日期键确认。
8．打印：按下打印键，自动完成打印。
上述菜单操作过程中，屏幕下方会有操作对话提示出现。
第八节测试前的准备工作一、仪器正常状态的检查使用仪器前，可按以下步骤，检查仪器是否正常工作。
1．脉冲触发工作状态下，按下电源开键，液晶显示屏上将显示仪器主视窗口，宣传品上有故障距离、波速、测量范围，比例等字样及数据。
