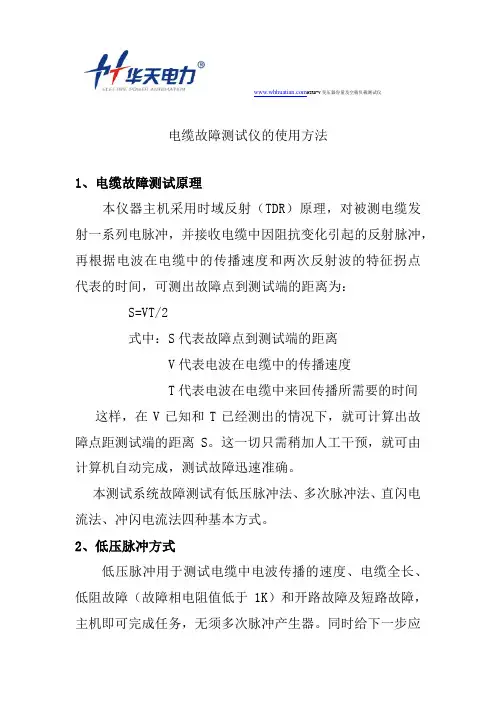

HTRS-V变压器容量及空载负载测试仪电缆故障测试仪的使用方法1、电缆故障测试原理本仪器主机采用时域反射（TDR）原理，对被测电缆发射一系列电脉冲，并接收电缆中因阻抗变化引起的反射脉冲，再根据电波在电缆中的传播速度和两次反射波的特征拐点代表的时间，可测出故障点到测试端的距离为：S=VT/2式中：S代表故障点到测试端的距离V代表电波在电缆中的传播速度T代表电波在电缆中来回传播所需要的时间这样，在V已知和T已经测出的情况下，就可计算出故障点距测试端的距离S。

这一切只需稍加人工干预，就可由计算机自动完成，测试故障迅速准确。

本测试系统故障测试有低压脉冲法、多次脉冲法、直闪电流法、冲闪电流法四种基本方式。

2、低压脉冲方式低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障（故障相电阻值低于1K）和开路故障及短路故障，主机即可完成任务，无须多次脉冲产生器。

同时给下一步应 HTRS-V变压器容量及空载负载测试仪用多次脉冲法测试电缆高阻故障提供了依据。

脉冲测试的基本原理测量电缆故障时，电缆可视为一条均匀分布的传输线，根据传输线理论，在电缆一端加上脉冲电压，该脉冲按一定的速度（决定于电缆介质的介电常数和导磁系数）沿线向远端传输，当脉冲遇到故障点（或阻抗不均匀点）就会产生反射，且闪测仪记录下发送脉冲和反射脉冲之间的传输时间△T，则可按已知的传输速度V来计算出故障点的距离Lx，Lx＝V•△T/2，如图8所示：测全长则可利用终端反射脉冲：L＝V•T/2同样已知全长可测出传输速度：V＝2L/T 测试时，在电缆故障相上加上低压脉冲，该脉冲沿电缆 HTRS-V变压器容量及空载负载测试仪传播直到阻抗失配的地方，如中间接头、T型接头、短路点、断路点和终端头等等，在这些点上都会引起电波的反射，反射脉冲回到电缆测试端时被测试仪接收。

测试仪可以适时显示这一变化过程。

根据电缆的测试波形我们可以判断故障的性质，当发射脉冲与反射脉冲同相时，表示是断路故障或终端头开路。

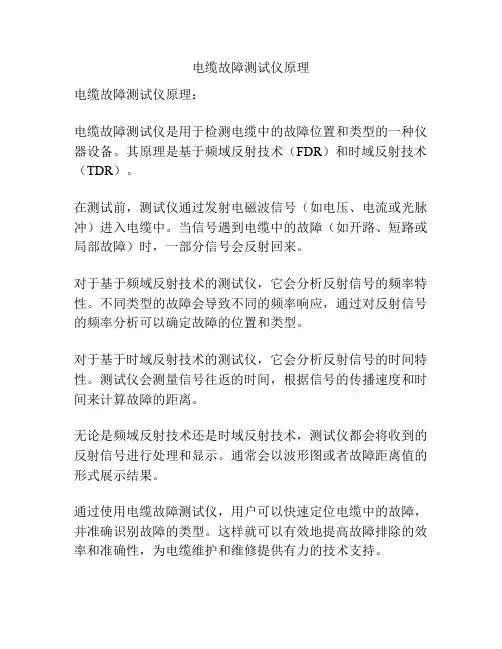

电缆故障测试仪原理
电缆故障测试仪原理：
电缆故障测试仪是用于检测电缆中的故障位置和类型的一种仪器设备。

其原理是基于频域反射技术（FDR）和时域反射技术（TDR）。

在测试前，测试仪通过发射电磁波信号（如电压、电流或光脉冲）进入电缆中。

当信号遇到电缆中的故障（如开路、短路或局部故障）时，一部分信号会反射回来。

对于基于频域反射技术的测试仪，它会分析反射信号的频率特性。

不同类型的故障会导致不同的频率响应，通过对反射信号的频率分析可以确定故障的位置和类型。

对于基于时域反射技术的测试仪，它会分析反射信号的时间特性。

测试仪会测量信号往返的时间，根据信号的传播速度和时间来计算故障的距离。

无论是频域反射技术还是时域反射技术，测试仪都会将收到的反射信号进行处理和显示。

通常会以波形图或者故障距离值的形式展示结果。

通过使用电缆故障测试仪，用户可以快速定位电缆中的故障，并准确识别故障的类型。

这样就可以有效地提高故障排除的效率和准确性，为电缆维护和维修提供有力的技术支持。

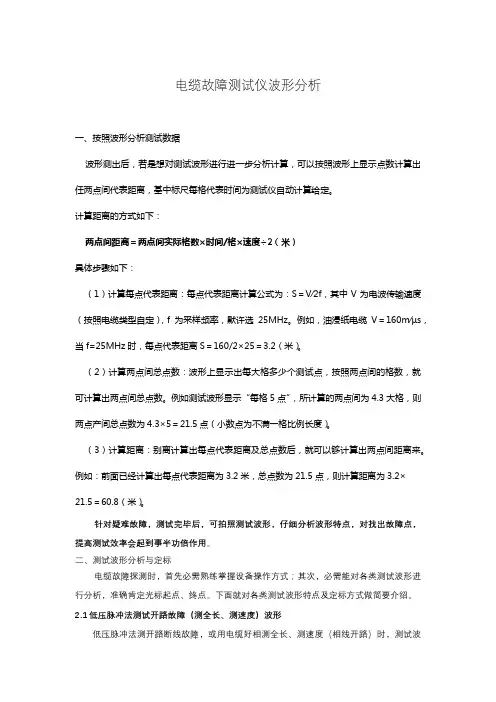

电缆故障测试仪波形分析一、按照波形分析测试数据波形测出后，若是想对测试波形进行进一步分析计算，可以按照波形上显示点数计算出任两点间代表距离，基中标尺每格代表时间为测试仪自动计算给定。

计算距离的方式如下：两点间距离＝两点间实际格数×时间/格×速度÷2（米）具体步骤如下：（1）计算每点代表距离：每点代表距离计算公式为：S＝V∕2f，其中V为电波传输速度（按照电缆类型自定），f为采样频率，默许选25MHz。

例如，油浸纸电缆V＝160m∕µs，当f=25MHz时，每点代表距离S＝160/2×25＝3.2（米）。

（2）计算两点间总点数：波形上显示出每大格多少个测试点，按照两点间的格数，就可计算出两点间总点数。

例如测试波形显示“每格5点”，所计算的两点间为4.3大格，则两点产间总点数为4.3×5＝21.5点（小数点为不满一格比例长度）。

（3）计算距离：别离计算出每点代表距离及总点数后，就可以够计算出两点间距离来。

例如：前面已经计算出每点代表距离为3.2米，总点数为21.5点，则计算距离为3.2×21.5＝60.8（米）。

针对疑难故障，测试完毕后，可拍照测试波形，仔细分析波形特点，对找出故障点，提高测试效率会起到事半功倍作用。

二、测试波形分析与定标电缆故障探测时，首先必需熟练掌握设备操作方式；其次，必需能对各类测试波形进行分析，准确肯定光标起点、终点。

下面就对各类测试波形特点及定标方式做简要介绍。

2.1低压脉冲法测试开路故障（测全长、测速度）波形低压脉冲法测开路断线故障，或用电缆好相测全长、测速度（相线开路）时，测试波形如图19所示。

图19 低压脉冲测全长波形波形特点：发射脉冲与一次反射，二次反射等各反射波形都为正脉冲波形。

定光标方式：光标起点定在发射脉冲上升沿与基线交点处，光标终点定在一次反射脉冲上升沿与基线交点处。

2.2 低压脉冲法测低阻短路故障波形脉冲法测低阻短路故障，或将好相非测试端与铠装短接测全长、测速度时，测试波形如图20所示。

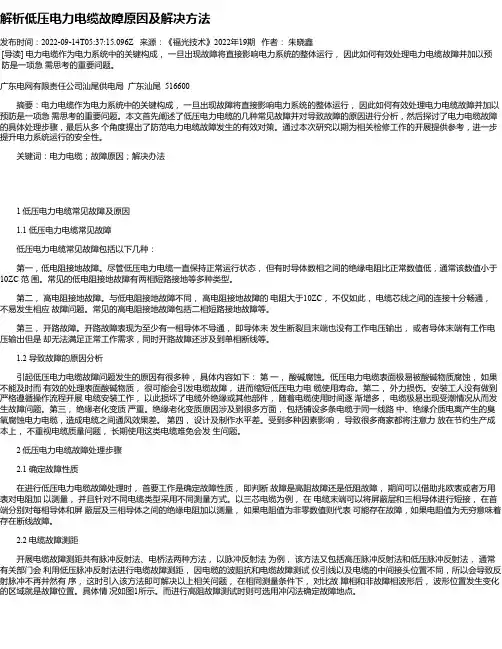

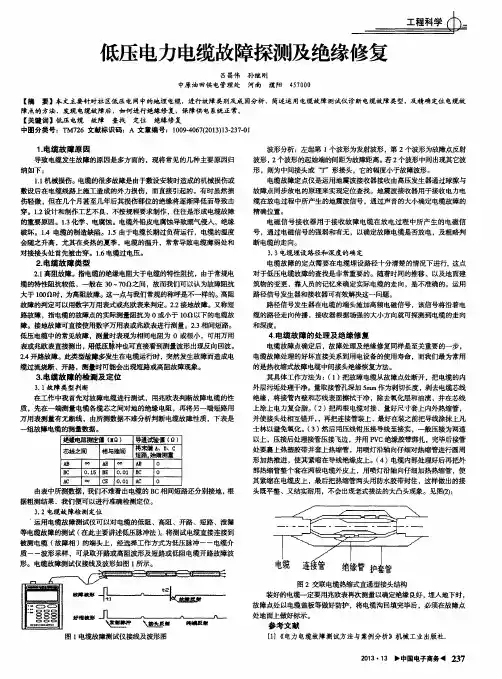

解析低压电力电缆故障原因及解决方法发布时间：2022-09-14T05:37:15.096Z 来源：《福光技术》2022年19期作者：朱晓鑫[导读] 电力电缆作为电力系统中的关键构成，一旦出现故障将直接影响电力系统的整体运行，因此如何有效处理电力电缆故障并加以预防是一项急需思考的重要问题。

广东电网有限责任公司汕尾供电局广东汕尾 516600摘要：电力电缆作为电力系统中的关键构成，一旦出现故障将直接影响电力系统的整体运行，因此如何有效处理电力电缆故障并加以预防是一项急需思考的重要问题。

本文首先阐述了低压电力电缆的几种常见故障并对导致故障的原因进行分析，然后探讨了电力电缆故障的具体处理步骤，最后从多个角度提出了防范电力电缆故障发生的有效对策。

通过本次研究以期为相关检修工作的开展提供参考，进一步提升电力系统运行的安全性。

关键词：电力电缆；故障原因；解决办法1 低压电力电缆常见故障及原因1.1 低压电力电缆常见故障低压电力电缆常见故障包括以下几种：第一，低电阻接地故障。

尽管低压电力电缆一直保持正常运行状态，但有时导体数相之间的绝缘电阻比正常数值低，通常该数值小于10ZC 范围。

常见的低电阻接地故障有两相短路接地等多种类型。

第二，高电阻接地故障。

与低电阻接地故障不同，高电阻接地故障的电阻大于10ZC，不仅如此，电缆芯线之间的连接十分畅通，不易发生相应故障问题。

常见的高电阻接地故障包括二相短路接地故障等。

第三，开路故障。

开路故障表现为至少有一相导体不导通，即导体未发生断裂且末端也没有工作电压输出，或者导体末端有工作电压输出但是却无法满足正常工作需求，同时开路故障还涉及到单相断线等。

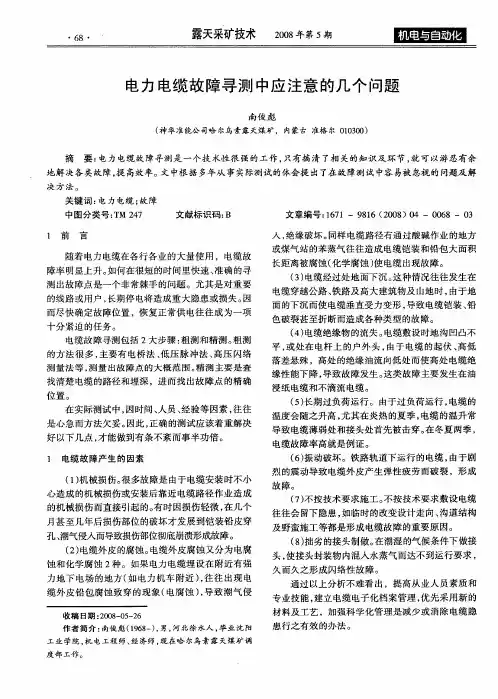

1.2 导致故障的原因分析引起低压电力电缆故障问题发生的原因有很多种，具体内容如下：第一，酸碱腐蚀。

低压电力电缆表面极易被酸碱物质腐蚀，如果不能及时而有效的处理表面酸碱物质，很可能会引发电缆故障，进而缩短低压电力电缆使用寿命。

第二，外力损伤。

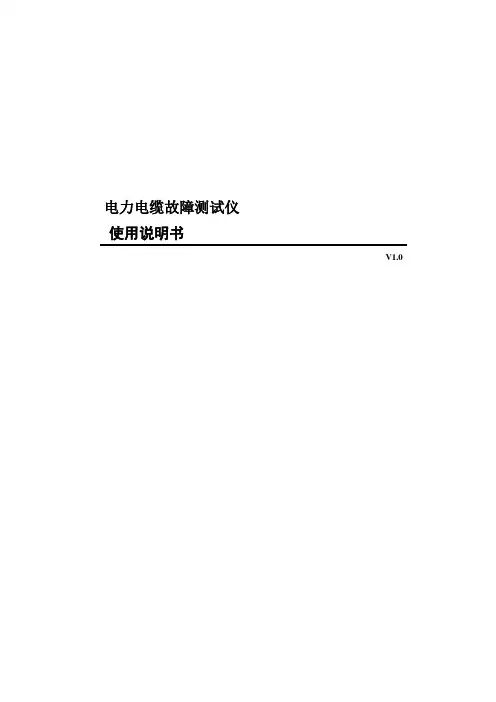

电力电缆故障测试仪使用说明书V1.0感谢您选择使用本公司电缆测试仪！您能够成为本公司的用户，是我们最大的荣幸。

真诚希望此仪器能成为您工作上的良好帮手。

为了使您尽快了解仪器并熟练地使用它，我们为您编写了这本说明书。

在第一次使用该仪器之前，请您务必仔细阅读随机配送的所有资料，这样可以避免造成一些不必要的麻烦。

如果您在使用仪器的过程中发现什么问题，请与本公司联系。

谢谢合作！本说明书内容若有变动，恕不另行通知。

装箱清单:主机一台充电器（主机用）一个测试导引线一条信号传输线二条耳机一个采集踏板二个使用说明书一本仪器背包一个目录第一章概述 (1)一.产品简介 (1)二.产品特点 (1)三.技术指标 (2)四.整机介绍 (3)1.面板设置 (3)2.测试导引线 (3)五.通信电缆故障测试的基本步骤 (4)1.故障性质诊断 (4)2.选择测试方法 (5)3.故障测距 (5)4.故障定点 (5)第二章脉冲测试法（长度测试） (6)一.测试原理 (6)二.电缆障碍定点的测试步骤 (6)三.智能测试 (7)四.手动测试 (7)第三章电磁感应测试法（跨步电压） (8)第四章充电 (10)第五章注意事项 (10)附录1:几种常见故障波形 (11)第一章概述一 .产品简介电力电缆故障综合测试仪是采用ARM+FPGA+大点阵彩色液晶显示技术研制成功的最新一代电缆测试产品。

长度测试单元采用脉冲反射测试原理，适用于测量低压电力电缆的断线、混线（短路）、对地漏电等严重绝缘不良等故障的精确位置。

漏电测试单元采用最先进的电磁感应技术针对电缆的对地漏电故障精确定位。

（高压电缆的低阻故障可以测试，高阻故障请选择本公司高压电力电缆测试套装）是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。

线路查修人员也可以用其进行线路工程验收和检查电缆电气特性。

在路灯电缆维护、农电故障查修、小区绿化带电缆故障排查中广泛应用，取得满意的测试效果。

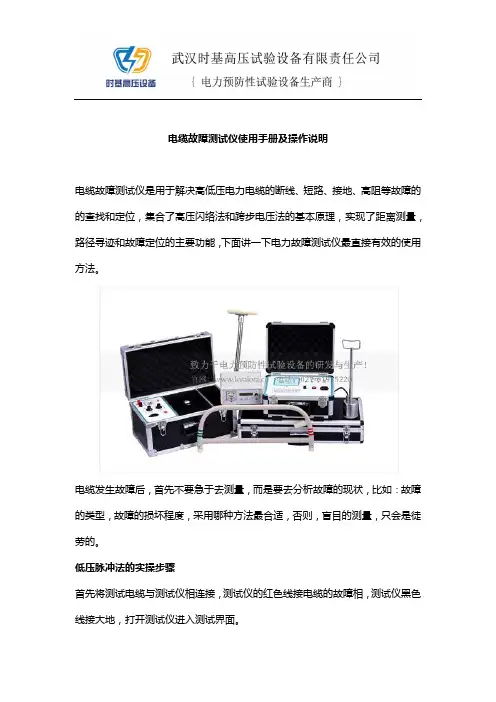

电缆故障测试仪使用手册及操作说明电缆故障测试仪是用于解决高低压电力电缆的断线、短路、接地、高阻等故障的的查找和定位，集合了高压闪络法和跨步电压法的基本原理，实现了距离测量，路径寻迹和故障定位的主要功能，下面讲一下电力故障测试仪最直接有效的使用方法。

电缆发生故障后，首先不要急于去测量，而是要去分析故障的现状，比如：故障的类型，故障的损坏程度，采用哪种方法最合适，否则，盲目的测量，只会是徒劳的。

低压脉冲法的实操步骤首先将测试电缆与测试仪相连接，测试仪的红色线接电缆的故障相，测试仪黑色线接大地，打开测试仪进入测试界面。

‘测量范围按键’，调整液晶屏上显示的测量范围，共有七档，每按一次范围增加一倍，若最大时，按“测量范围”键，将回到最小的那一档，档位的选择的原则是测量范围要大于实际的范围，如果您不清楚大概长度，建议使用最大的范围测量。

‘波速’，测量时开机时预设的波速为200m/μs，应根据电缆的实际类型输入对应的值，波速不准是影响测量准确的重要参量，波速在电缆故障测试仪中相当于日常中能见到的汽车的行驶速度，在距离一定情况下，速度越快，所需要的时间也就越少，不同电缆的波速我们已经列举过，您可翻阅一下之前的技术文章。

“发送脉冲”,选择完成之后就选择发生脉冲，将脉冲以高频的形式发送在第电缆中，通过面板显示的波形在对故障进行分析，设置好以上三步即可达到测量的要求，数据的准确性再结合实际情况具体分析。

高压闪络法实操步骤（1）首先检查模式选择开关位置于闪络位置，传播速度应为被测电缆的波速值。

（2）接线方式如下：220V电源输入经过升压器升压转变为直流电压，用脉冲电压进行储能，最后将直流高压电压注入电缆，D高压砖硅堆反向电压100KV，正向电流100MA。

调节调压器升高试验电压至故障能被击穿为止，调节器球间隙的距离应视故障电阻和试验电压能正常放电决定，冲击闪络故障点放电正常与否可由放电的全过程波形判断。

由球间隙放电响声及电表指示判断是否出现故障点击穿闪络现象，若放电不好可适当提高试验电压，加大球间隙距离或加大储能电容器的容量。

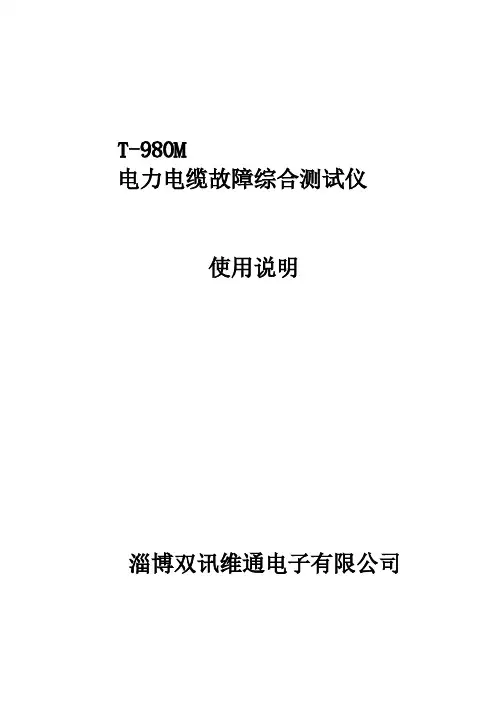

T-980M电力电缆故障综合测试仪使用说明淄博双讯维通电子有限公司敬告用户：欢迎您使用本公司生产的电缆故障综合测试仪。

本产品属精密仪器，请勿私自拆机以免影响保修服务。

在测试过程中，请务必不要把仪表直接接在带电线路上。

以免强电进入把仪表烧坏。

切记！对于仪表的使用有不明白的地方请及时联系技术支持人员。

本公司不断对其产品进行改进完善，提供的仪器个别地方可能与本手册的说明有所不同，恕不另行通知。

标准配置：1.测试仪主机……………….1台2.信号发生器……………….1台3.测试耳机………………….1个4.专用充电器……………….2个5.路径探头………………….1付6.漏电探杆………………….1付7.长度测试线……………….1条8.信号器连接线…………….1条9.接地钎…………………….1个10.仪器包…………………….2个11.说明书…………………...1本12.合格证保修卡…………...1张目录■概述 (1)■技术参数 (1)■工作原理 (2)■面板说明 (3)■故障类型 (5)■测试方法 (6)(一)断线短路自动测试 (6)(二)断线短路手动分析 (7)(三)氧化点测试分析 (9)(四)漏电故障测试 (9)(五)路径走向测试 (12)(六)埋线深度测试 (13)■波速列表 (14)■简单故障判断 (16)概述本电缆测试仪主要用于10KV等级以内的地埋电力电缆的断线故障、短路故障、对地漏电故障（对地绝缘电阻在0.5兆欧以内）的测试及地埋电缆路径走向的探测。

适用于路灯电缆维护、农田水浇地电缆故障查修、小区物业及园林绿化带地埋电力电缆、野外动力电缆、高速公路、厂矿企业、铁塔通信基站直埋供电电缆故障排查等行业。

是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。

技术参数距离长度测试：测试范围：8000米测试盲区：0米测试分辨率：最小0.5米脉冲宽度：96ns-10μs自动调节测试方式：自动测试、手动分析，2种方式都有漏电、路径定位：漏电故障：漏电绝缘电阻范围0—0.5MΩ测试误差：不大于1米电缆深度：不小于3米探测范围：8000米路径精度：不大于0.2米信号发生器：信号输出：1KHZ可调万用表功能：交直流电压：绝缘电阻：电缆环阻：主机体积：220*160*90（W*D*H,mm）主机重量：2kg工作原理仪器工作原理图如下：本仪器采用先进的集成电路技术、前沿的计算方法、电路结构简洁、可靠性高、误判率低的特点。

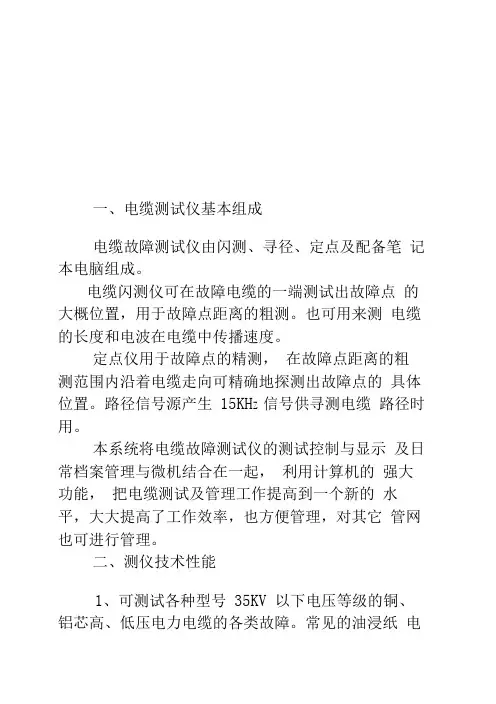

一、电缆测试仪基本组成电缆故障测试仪由闪测、寻径、定点及配备笔记本电脑组成。

电缆闪测仪可在故障电缆的一端测试出故障点的大概位置，用于故障点距离的粗测。

也可用来测电缆的长度和电波在电缆中传播速度。

定点仪用于故障点的精测，在故障点距离的粗测范围内沿着电缆走向可精确地探测出故障点的具体位置。

路径信号源产生15KH Z 信号供寻测电缆路径时用。

本系统将电缆故障测试仪的测试控制与显示及日常档案管理与微机结合在一起，利用计算机的强大功能，把电缆测试及管理工作提高到一个新的水平，大大提高了工作效率，也方便管理，对其它管网也可进行管理。

二、测仪技术性能1、可测试各种型号35KV 以下电压等级的铜、铝芯高、低压电力电缆的各类故障。

常见的油浸纸电缆、交联聚乙烯电缆、不滴流电缆和聚氯乙烯电缆等四种电缆的电波传播速度已经在仪器中预置。

电缆长度及故障距离的测量均是屏幕直接显示不需要人工换算。

2、可测试各种型号电缆的开路、短路及电力电缆的高阻闪络性故障、高阻泄漏性故障。

3、测试距离：双端测试距离16km 以内。

4、单端盲区距离：v 15米。

5、四种波形采样频率：30MH Z、15MH Z、10 MH Z、5MH Z。

6、误差：相对误差小于± 2%，绝对误差千米以下电缆不超过15 米，千米以上电缆不超过20 米。

7、辩率：V/2f （米）V ：电波在电缆中的传播速度。

f ：实际采样频率。

例如：油浸纸介质电缆的电波传播速度为160 米/微秒，如用30MHz 采样频率，此时屏幕上数字读数为每移动一个单元亮点，数字应变化V/2f=160/ (2X 30) =2.66 米。

8、液晶显示器使图像更清晰。

9、采用双游标，在游标定位后移动游标，可从屏幕上直接显示故障点距测试端距离。

10、备有“专家系统” 。

在获得测试波形及有关参数后，如需保存波形及有关参数，也可利用仪器将测试波形及参数进行贮存。

三、路径信号源性能指标1、功能：该仪器可输出15KH Z 的正弦波信号，根据电缆及现场实际情况与定点仪配合使用，可对地埋电缆的走向及地埋深度进行探测。

电线电缆检测检测方案1. 简介电线电缆是现代社会不可或缺的基础设施，广泛应用于电力传输、通信传输和数据传输等领域。

然而，由于其使用环境的复杂性和长期工作的形式，电线电缆容易受到各种外界因素的影响而发生故障。

因此，对电线电缆进行定期的检测和维护是非常必要的。

本文将介绍一种电线电缆检测的通用方案，帮助用户进行电线电缆的可靠性检测和故障诊断。

2. 检测设备在电线电缆检测中，我们需要使用一些专门的设备来帮助进行测试和诊断。

以下是常用的电线电缆检测设备：2.1 电缆故障测试仪电缆故障测试仪是用来检测电缆故障位置和类型的设备。

它可以通过发送特定的电信号，并根据接收到的信号变化来确定故障的位置。

常见的电缆故障测试仪包括：时间域反射仪（TDR）和电缆局放测量仪。

2.2 电缆绝缘测试仪电缆绝缘测试仪可以用来检测电缆的绝缘性能。

它通过施加高电压测试电缆的绝缘强度来判断电缆的绝缘状况。

常见的电缆绝缘测试仪有：直流电阻测试仪和交流耐压测试仪。

2.3 电缆线束测试仪电缆线束测试仪主要用于测试电缆线束的连通性和良好性。

它可以通过检测线束的开路、短路、接地等情况，确定线束是否正常工作。

3. 检测步骤进行电线电缆检测的一般步骤如下：3.1 准备工作在进行电线电缆检测之前，需要对相关检测设备进行准备和校验。

确保设备的正常工作和准确性。

3.2 检测电缆的绝缘状况使用电缆绝缘测试仪对电缆的绝缘状况进行测试。

首先，将测试设备连接到待测电缆的两端，并设置测试仪的测试参数。

然后，对电缆施加高电压，观察测试仪的显示结果，以确定电缆的绝缘状况是否符合要求。

3.3 检测电缆的连通性使用电缆线束测试仪对电缆的连通性进行测试。

将测试设备连接到待测电缆的两端，观察测试仪的显示结果。

如果显示结果正常，则表示电缆的连通性良好；如果显示结果异常，则需要进一步检查和修复。

3.4 检测电缆的故障位置使用电缆故障测试仪对电缆的故障位置进行测试。

首先，将测试设备连接到待测电缆的一端，并设置测试仪的测试参数。

电缆故障测试仪说明书第一节概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。

一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。

因而，电缆故障测试仪是维护各种电缆的重要工具。

电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。

电缆故障智能测试仪是一套综合性的电缆故障探测仪器。

能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。

特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

第二节功能介绍及技术指标一、功能介绍1．功能齐全测试故障安全、迅速、准确。

仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。

如配备声测法定点仪，可准确测定故障的精确位置。

2．试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

3．智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。

并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

4．具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。

5．具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

6．具有波形扩展比例功能。

改变波形比例，可扩展波形进行精确测试。

7．可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8．具有根据不同的被测电缆随时修改传播速度功能。

9．小体积便携式外形，内装可充电的电池供电，方便携带和使用。

二、主要技术指标1．应用范围及用途仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。

电缆故障测试仪简介一、系统组成BYST-3000电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。

故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。

路径信号产生器产生频率30KHz、最大幅度30V的断续正弦波信号，用于寻测电缆路径。

路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。

定位仪用于故障点的精确定位。

二、技术性能1、故障测试系统●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。

●可测量长度已知的任何电缆中电波传播的速度。

●测试距离：不小于16千米●系统误差：小于1米●采样频率：25MHz●最小分辨率：0.2米●测试盲区：小于16米●电源：直流12V(免维护电瓶)●重量：5Kg2、路径信号产生器●输出信号频率：30KHz●振荡方式：断续●输出功率：30W●电源：220V±10％●重量：4Kg3、定位仪●测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。

●输入阻抗：不小于1.2KΩ。

●使用2×2000Ω耳机。

●工作电压：DC9V±10％。

●使用环境温度：-20℃～70℃三、进入与退出系统打开电源开关，稍等后系统进入主控界面。

按“测试”按钮进入测试方式；按“帮助”进入帮助系统；按“退出”可退出测试管理系统。

关机时请使用windows系统的“开始”、“关闭计算机”。

电缆故障测试仪界面一、测试原理本仪器采用时域反射（TDR）原理测量电缆故障的距离。

对于低阻、开路故障，仪器向被测电缆发射一系列电脉冲,有故障的电缆会在故障点产生一个反射信号（如果没有电缆故障，反射为电缆全长）；对于高阻故障，给电缆上加一冲击直流负高压，使故障点产生反射脉冲。

我们根据发射脉冲和反射脉冲的时间差及电缆中电波的传播速度，可测出故障点到测试端的距离为：S=VT/2式中：S代表故障点到测试端的距离V代表电波在电缆中的传播速度T代表电波在电缆中来回传播所需要的时间在速度V已知和时间T已经测出的情况下，就可计算出故障点距测试端的距离S 。
