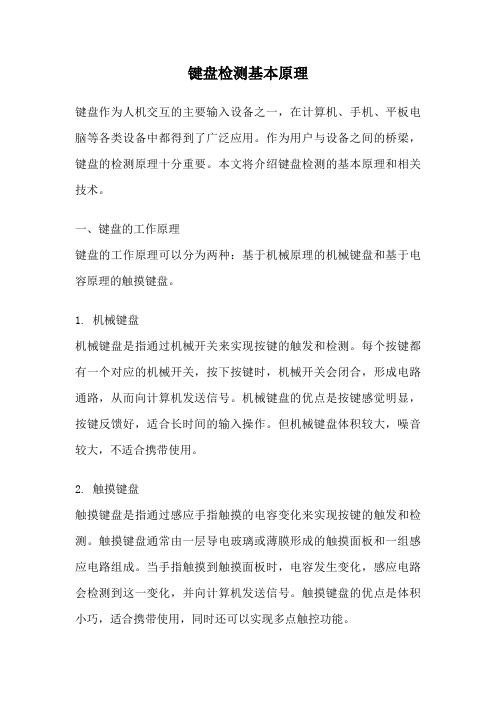

键盘检测基本原理键盘作为人机交互的主要输入设备之一，在计算机、手机、平板电脑等各类设备中都得到了广泛应用。
作为用户与设备之间的桥梁，键盘的检测原理十分重要。
本文将介绍键盘检测的基本原理和相关技术。
一、键盘的工作原理键盘的工作原理可以分为两种：基于机械原理的机械键盘和基于电容原理的触摸键盘。
1. 机械键盘机械键盘是指通过机械开关来实现按键的触发和检测。
每个按键都有一个对应的机械开关，按下按键时，机械开关会闭合，形成电路通路，从而向计算机发送信号。
机械键盘的优点是按键感觉明显，按键反馈好，适合长时间的输入操作。
但机械键盘体积较大，噪音较大，不适合携带使用。
2. 触摸键盘触摸键盘是指通过感应手指触摸的电容变化来实现按键的触发和检测。
触摸键盘通常由一层导电玻璃或薄膜形成的触摸面板和一组感应电路组成。
当手指触摸到触摸面板时，电容发生变化，感应电路会检测到这一变化，并向计算机发送信号。
触摸键盘的优点是体积小巧，适合携带使用，同时还可以实现多点触控功能。
二、键盘检测技术键盘检测技术是指通过电路和算法来实现对键盘按键的触发和检测。
常见的键盘检测技术有矩阵扫描和行列扫描两种。
1. 矩阵扫描矩阵扫描是指将键盘的按键排列成一个二维矩阵，通过逐行逐列地扫描来检测按键的触发。
具体实现时，会将键盘的每个按键与对应的行和列相连，通过对行和列的扫描，可以确定按键是否被按下。
矩阵扫描的优点是简单、成本低，适用于小型键盘。
但是矩阵扫描无法同时检测多个按键的触发，且可能存在误触发的情况。
2. 行列扫描行列扫描是指将键盘的按键排列成行和列的形式，通过逐行逐列地扫描来检测按键的触发。
具体实现时，会将键盘的每个按键与对应的行和列相连，通过扫描行和列的电平变化，可以确定按键是否被按下。
行列扫描的优点是可以同时检测多个按键的触发，且准确性较高。
但是行列扫描的实现较为复杂，需要设计更复杂的电路和算法。
三、键盘信号传输键盘信号的传输通常通过有线或无线方式实现。
(一) 电视行场扫描原理1) 电视行场扫描，是通过控制电子束在水平方向从左到右和垂直方向从上到下有规律运动形成的光栅。
水平方向的扫描叫行扫描，垂直方向的扫描叫场扫描，合称“行场扫描”。
行扫描和场扫描的电流都是三角波.负载都是偏转线圈.所不同的是扫描频率不同.工作电压不同。
场扫描电路多是集成电路.行扫描电路都是分立元件级成的。
行扫描就是水平方向从左到右的扫描.场扫描就垂直方向从上到下的扫描.行场扫描电路一般分三级.振荡级,推动级和输出级.2). 逐行扫描与隔行扫描的区别隔行扫描主要应用于电视信号的发送与接收中。
它的特点是把每秒传送25幅（帧）画面用每秒传送50次的方法来消除闪烁感，即一面传送两次，第一次扫描奇数行，第二次扫描偶数行，因而称为隔行扫描。
采用这一制式的缺点是画面清晰度稍差，且有轻微的闪烁感。
逐行扫描主要应用于计算机的显示器中。
由于显示器不受电视台的发送方式限制，因而被广泛采用。
逐行扫描就是每幅画面按1、2、3……行的顺序扫描方式完成一幅画面。
为了提高画面的清晰度，消除闪烁感，还可以增加扫描线数，目前显示器的扫描线数一般为768行，因而会感到画面非常细腻、清晰。
逐行扫描DVD又称PDVD，首台样机于1998年问世，目前技术和产品均已成熟。
它能够应用数字视频图像处理技术产生480线的真正的逐行扫描信号，再通过电视机的视频图形阵列（VGA）输入口或数字高清晰度电视接入口把信号送入彩电中，避免了普通DVD机隔行信号输出造成的失真或缺损，与逐行扫描电视、数字高清晰度电视配合使用可以获得胜似电影的美妙画质。
(二)电视扫描与同步电视图象的摄取与重现实质上是一种光电转换过程，它分别是由摄象管和显象管来完成的。
顺序传送系统在发送端将平面图象分解成若干象素顺序传送出去，在接收端再将这种信号复合成完整的图象，这种图象的分解与复合是靠扫描来完成的。
扫描三种方式：机械扫描，电子扫描，固体扫描。
2.1 水平偏转与垂直偏转显象管外套有水平和垂直两组偏转线圈，在有电流通过时分别产生垂直与水平方向的磁场。
按键扫描原理
按键扫描原理是指通过扫描矩阵来检测键盘上的按键状态。
在常见的键盘中，按键都被布置成一个矩阵的形式，每个按键都被安排在多行多列的位置上。
按键扫描原理的实现主要依靠两个主要组成部分，即行扫描和列扫描。
行扫描是指逐行地扫描键盘的每一行，通过向每一行施加电压或地电压来判断该行上是否有按键按下。
当扫描到某一行时，如果有按键按下，那么该行和对应按键所在的列之间就会有导通的电路。
这样，扫描程序就能够检测到按键的状态。
列扫描是指在行扫描的基础上，进一步扫描每一列，以确定具体按下了哪一个按键。
通过给某一列施加电压，并扫描每一行的电平状态，就可以判断被按下的按键所在的具体位置。
基于行列扫描的原理，键盘控制芯片会不断地轮询键盘的每一行和每一列，以实时地检测键盘的按键状态。
一旦检测到按键的状态发生变化，键盘控制芯片就会将相应的按键码发送给计算机，以实现对按键的输入响应。
总结起来，按键扫描原理通过对按键布置成的矩阵进行行列扫描，以检测键盘上的按键状态。
行扫描用于判断哪一行上有按键按下，列扫描用于确定具体按下了哪一个按键。
这种扫描方式能够高效地检测键盘的按键状态，并实现按键输入的响应。
行扫描电路原理行扫描电路包括行激励电路、行输出电路、行逆程变压器（又称行输出变压器）及中、高压形成电路。
行扫描电路的主要功能是给行偏转线圈提供线性良好的锯齿波电流，形成垂直方向线性增长的磁场，控制电子束沿水平方向扫描。
同时利用行逆程期间形成的脉冲电压通过行逆程变压器的升压、降压形成的高压、中压、低压，给CRT提供帘栅电压、阳极电压、聚焦极电压、ABL取样电压、CRT灯丝电压、视频放大器供电电压、行AFC比较电压等。
行扫描电路是彩电的关键电路，它工作在高频、高压、大电流状态，其功耗约占整机功耗的70%左右，彩电故障与行扫描电路有关的大约占65%左右，因此它的工作稳定性、可靠性对整机稳定性、可靠性影响很大。
一、一般行扫描电路基本原理1．行输出极及行扫描锯齿电流(a) (b)(c)上图是典型的行输出级原理电路。
Q1是行输出管，工作在开关状态，激励脉冲Vi由脉冲变压器B1藕合输入，行偏转线圈L Y及回扫变压器B2均作为行输出级负载。
Cs是S校正电容，C是逆程电容，D1是阻尼二极管，它不同于普通二极管，它耐压高、开关性能好。
其反向击穿电压达1～1.5KV。
在电路中起开关作用，同时也对L Y─C 之间的自由振荡（即偏转线圈与逆程电容之间的电磁能量交换）起阻尼作用。
电源Ec对S校正电容Cs充电，使其两端电压总保持有上正下负，数值为Ec的电压。
为便于分析，可将Cs等效成数值为Ec的电源串在偏转支路上，这对分析工作原理并无影响，故将行输出级等效成图（b）。
注意：行输出管与阻尼二极管均等效为一开关，但他们导通时流过的电流方向正好相反。
激励电压Vi是矩形脉冲。
当正极性脉冲到达Q1基极，Q1饱和导通，在偏转线圈中产生锯齿形电流i Y，其波形如图（c）由三部分组成：（1）时间t从0～t1，行输出管的导通电流形成扫描正程右半段所需电流，随t线性增长，最大幅值为I YM=(Ec/L Y)×(T s/2)(Ts为正程时间)。
