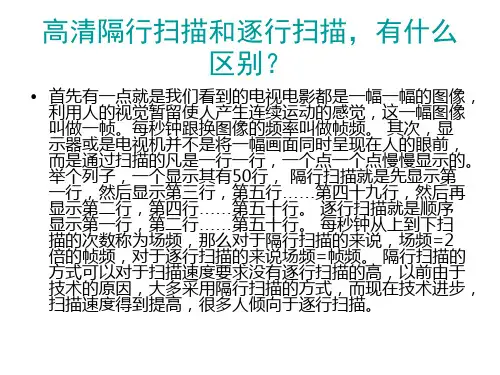

高清隔行扫描和逐行扫描的区别

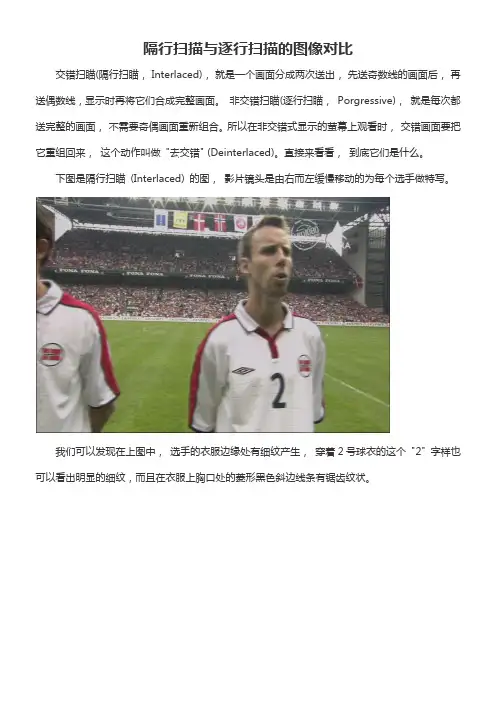

隔行扫描与逐行扫描的图像对比交错扫瞄(隔行扫瞄，Interlaced)，就是一个画面分成两次送出，先送奇数线的画面后，再送偶数线，显示时再将它们合成完整画面。

非交错扫瞄(逐行扫瞄，Porgressive)，就是每次都送完整的画面，不需要奇偶画面重新组合。

所以在非交错式显示的萤幕上观看时，交错画面要把它重组回来，这个动作叫做"去交错" (Deinterlaced)。

直接来看看，到底它们是什么。

下图是隔行扫瞄(Interlaced) 的图，影片镜头是由右而左缓慢移动的为每个选手做特写。

我们可以发现在上图中，选手的衣服边缘处有细纹产生，穿着2号球衣的这个"2" 字样也可以看出明显的细纹，而且在衣服上胸口处的菱形黑色斜边线条有锯齿纹状。

为了怕大家看不清楚，做了局部放大，整理如下图，让大家可以看的更清楚。

注意上图中，左方放大的图(红色箭头所指的红色框框处)，选手的衣领和脸部边缘处都有细纹出现。

这就是在动态画面下使用"交错"(Interlaced) 方式显示会产生的问题。

所以有所谓"去交错" (Deinterlaced)，目的在尽量将这种现象降低。

下图是开启"去交错" (Deinterlaced) 后的状况。

在上图中，我们可以发现，先前的细纹不见了，但画面变的模糊了一点点，这是因为做"去交错" 的关系，做了一些调整所造成的结果。

接着我们来看看，假设收到的影像已经是使用"非交错" (逐行扫瞄，Progressive)，表现又如何呢? 贴一张"非交错"的图如下，让大家做一个比较。

不知道大家看出差异了没有，在"非交错" 讯号中，即然是非交错，当然没有去交错问题，省了一次处理的麻烦和画质的失真。

所以上图中没有锯齿和细纹等等现象。

为了更清楚解释，我将三个放大图摆在一起，请参考下图。

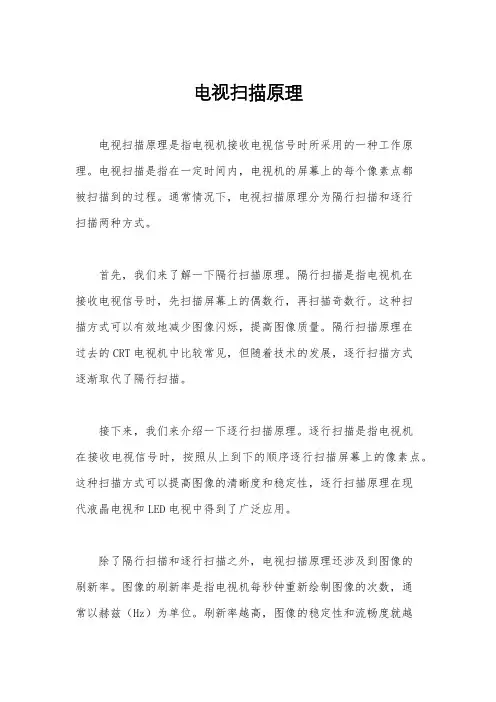

电视扫描原理电视扫描原理是指电视机接收电视信号时所采用的一种工作原理。

电视扫描是指在一定时间内，电视机的屏幕上的每个像素点都被扫描到的过程。

通常情况下，电视扫描原理分为隔行扫描和逐行扫描两种方式。

首先，我们来了解一下隔行扫描原理。

隔行扫描是指电视机在接收电视信号时，先扫描屏幕上的偶数行，再扫描奇数行。

这种扫描方式可以有效地减少图像闪烁，提高图像质量。

隔行扫描原理在过去的CRT电视机中比较常见，但随着技术的发展，逐行扫描方式逐渐取代了隔行扫描。

接下来，我们来介绍一下逐行扫描原理。

逐行扫描是指电视机在接收电视信号时，按照从上到下的顺序逐行扫描屏幕上的像素点。

这种扫描方式可以提高图像的清晰度和稳定性，逐行扫描原理在现代液晶电视和LED电视中得到了广泛应用。

除了隔行扫描和逐行扫描之外，电视扫描原理还涉及到图像的刷新率。

图像的刷新率是指电视机每秒钟重新绘制图像的次数，通常以赫兹（Hz）为单位。

刷新率越高，图像的稳定性和流畅度就越好。

目前，高清电视的刷新率一般在60Hz以上，而一些高端电视甚至可以达到120Hz或以上。

在电视扫描原理中，还有一个重要的概念就是场率和帧率。

场率是指电视机每秒钟显示的完整画面的次数，而帧率是指视频信号每秒钟的传输帧数。

在电视信号的传输过程中，场率和帧率需要保持一致，否则就会出现图像抖动或者画面不同步的问题。

总的来说，电视扫描原理是电视机接收电视信号时所采用的一种工作原理，它涉及到隔行扫描和逐行扫描两种方式，以及图像的刷新率、场率和帧率等概念。

了解电视扫描原理可以帮助我们更好地选择和使用电视机，同时也有助于我们理解电视图像的显示原理。

随着科技的不断发展，电视扫描原理也在不断地进行创新和改进，为我们带来更加清晰、稳定和流畅的观看体验。

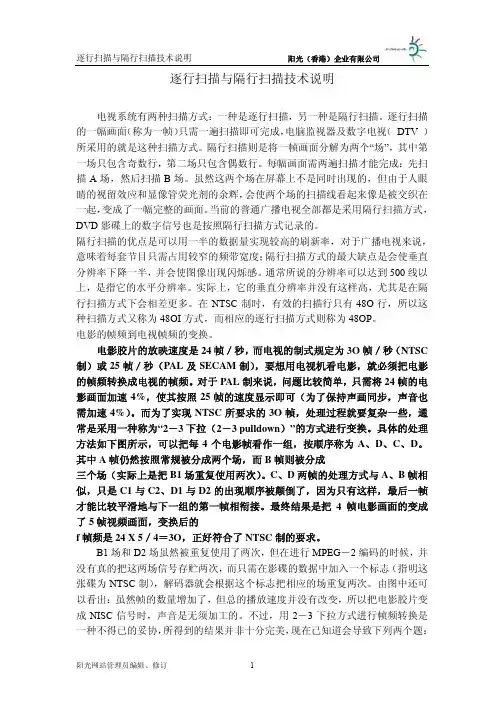

逐行扫描与隔行扫描技术说明电视系统有两种扫描方式：一种是逐行扫描，另一种是隔行扫描。

逐行扫描的一幅画面（称为一帧）只需一遍扫描即可完成，电脑监视器及数字电视（ DTV ）所采用的就是这种扫描方式。

隔行扫描则是将一帧画面分解为两个“场”，其中第一场只包含奇数行，第二场只包含偶数行。

每幅画面需两遍扫描才能完成：先扫描A场，然后扫描B场。

虽然这两个场在屏幕上不是同时出现的，但由于人眼睛的视留效应和显像管荧光剂的余辉，会使两个场的扫描线看起来像是被交织在一起，变成了一幅完整的画面。

当前的普通广播电视全部都是采用隔行扫描方式，DVD影碟上的数字信号也是按照隔行扫描方式记录的。

隔行扫描的优点是可以用一半的数据量实现较高的刷新率，对于广播电视来说，意味着每套节目只需占用较窄的频带宽度；隔行扫描方式的最大缺点是会使垂直分辨率下降一半，并会使图像出现闪烁感。

通常所说的分辨率可以达到500线以上，是指它的水平分辨率。

实际上，它的垂直分辨率并没有这样高，尤其是在隔行扫描方式下会相差更多。

在NTSC制时，有效的扫描行只有48O行，所以这种扫描方式又称为48OI方式，而相应的逐行扫描方式则称为48OP。

电影的帧频到电视帧频的变换。

电影胶片的放映速度是24帧／秒，而电视的制式规定为3O帧／秒（NTSC 制）或25帧／秒（PAL及SECAM制），要想用电视机看电影，就必须把电影的帧频转换成电视的帧频。

对于PAL制来说，问题比较简单，只需将24帧的电影画面加速4%，使其按照25帧的速度显示即可（为了保持声画同步，声音也需加速4%）。

而为了实现NTSC所要求的3O帧，处理过程就要复杂一些，通常是采用一种称为“2－3下拉（2－3 pulldown）”的方式进行变换。

具体的处理方法如下图所示，可以把每4个电影帧看作一组，按顺序称为A、D、C、D。

其中A帧仍然按照常规被分成两个场，而B帧则被分成三个场（实际上是把B1场重复使用两次）。

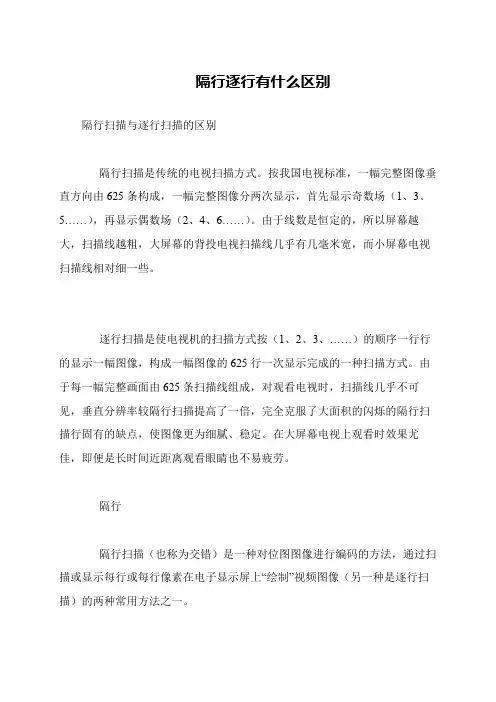

隔行逐行有什么区别
隔行扫描与逐行扫描的区别
隔行扫描是传统的电视扫描方式。

按我国电视标准，一幅完整图像垂直方向由625条构成，一幅完整图像分两次显示，首先显示奇数场（1、3、5……），再显示偶数场（2、4、6……）。

由于线数是恒定的，所以屏幕越大，扫描线越粗，大屏幕的背投电视扫描线几乎有几毫米宽，而小屏幕电视扫描线相对细一些。

逐行扫描是使电视机的扫描方式按（1、2、3、……）的顺序一行行的显示一幅图像，构成一幅图像的625行一次显示完成的一种扫描方式。

由于每一幅完整画面由625条扫描线组成，对观看电视时，扫描线几乎不可见，垂直分辨率较隔行扫描提高了一倍，完全克服了大面积的闪烁的隔行扫描行固有的缺点，使图像更为细腻、稳定。

在大屏幕电视上观看时效果尤佳，即便是长时间近距离观看眼睛也不易疲劳。

隔行
隔行扫描（也称为交错）是一种对位图图像进行编码的方法，通过扫描或显示每行或每行像素在电子显示屏上“绘制”视频图像（另一种是逐行扫描）的两种常用方法之一。

隔行扫描与逐行扫描1、隔行扫描与逐行扫描让我们先从一些基础知识谈起。

为了获得活动的图像，电影和电视是把若干幅静止的画面快速地连续播放，我们就会觉得这些画面上的物体是在连续地运动着。

每一幅"静止"的画面称为一"帧(frame)"。

电影的播放速度是24帧/秒、PAL制电视是25帧/秒，NTSC制电视是30帧/秒。

电视的每帧画面又是由若干条水平方向的扫描线组成的、PAL制为625行/帧，NTSC制为525行/帧。

如果这一帧画面中听有的行是从上到下一行接一行地连续完成的，或者说扫描顷序是1、2、3…525，我们就称这种扫描方式为逐行扫描。

但是实际上，广播电视的一帧画面需要由两遍扫描来完成，第一遍只扫描奇数行，即第l、3、5…525行。

第二遍扫描则只扫描偶数行，即第2、1、6…524行。

这种扫描方式就是隔行扫描。

一幅只含奇数行或偶数行的画面称为一"场(field)"。

其中只含奇数行的场称为奇数场或前场(top field)，只含偶数行的场称为偶数场或后场(bottom field)。

因此，PAL制电视的实际扫描频率是50场/秒。

NTSC制为60场/秒。

隔行扫描的两个场虽然是一先一后地出现在屏幕上。

但由于变换速度很快，我们会觉得是看到了一幅完整的画面。

隔行扫描的主要缺点是：(1)光栅结构显得粗疏；(2)垂直分辨率严重受损，大约只有水平分辨率的一半左右；(3)画面有闪坏感；(4)最重要的是会在画面上造成梳齿现象(又称羽状干扰或拉链效应)和行抖动。

只要在拍摄过程中画百上约物体或镜头移动了，就有可能发生梳齿现象。

造成梳齿现象的原因袭们将在后面讨论。

行抖动则出现在物体或镜头沿垂直方向运动的时候。

最明显的例子是建筑物上白色的细水平线，当镜头以一定的速度上下摇动的时候，一些细水平线就可能在一场中能看见而在下一场中看不见。

也就是说，这条线会有时消失、有时又出现，看上去就像是行在抖动。

为什么要采用隔行扫描？(2011-07-27 09:00:14)转载▼标签：分类：图象处理杂谈实践证明，把活动图像分成一幅幅内容十分相近的静止图像来传送，只要传送速度足够快，就可以得到连续的活动图像而没有闪烁感。

如果每秒钟传送50帧图像信号，虽然可以消除闪烁感，但每秒钟传送的信息量太大，使图像信号的频带太宽。

因为每帧由625行组成，这就意味着在图像的垂直方向有625个像素，荧光屏的宽高比是4：3，则在水平方向有（4/3）×625个像素，那么一帧图像有（4/3）×625×625=52万个像素。

若相邻两个像素均黑白交替变化，则52万个像素相当于产生26万个周期的黑白交变信号。

若每秒钟发送50帧图像时，则图像信号的最高频率为50×26万=13MHz，即图像信号的带宽为0Hz～13MHz，这个信号的频带实在太宽，它使得电视设备复杂化。

若每秒钟改为发送25帧图像时，则图像信号的最高频率为6.5MHz，再扣除逆程扫描行，实际最高频率约为6.0MHz，即图像信号的带宽为0Hz～6MHz，但缺点是人眼观看电视时有闪烁感产生。

为了解决以上闪烁感与图像信号频宽之间的矛盾，规定每秒钟发送25帧图像，但每帧分两场隔行扫描，这样既使图像信号的带宽为0Hz～6MHz，又因为场频为50Hz而消除了闪烁为什么电视是隔行扫描？而电脑是逐行扫描？模拟电视系统中节目的制作、发送、传输和接收都是以模拟方式进行的。

模拟电视在国际上有PAL 被不同的国家采用。

这三种电视制式都采用隔行扫描方式，隔行扫描是将图像的奇数行和偶数行分两场传输，隔行扫描技术实现简单，缺点是图像显示会有闪烁。

我国采用的标准是PAL制，PAL和SECAM制每秒传送25 NTSC制每秒传送30帧图像，每帧525行。

通常的模拟电视长宽比为4:3，电视画面每行象素的理论在象素黑白相间的极端情况下，PAL制的信号带宽为625×832×25÷2＝6.5MHZ，传输占用带宽为NTSC制为525×700×30÷2＝5.5125MHZ，传输占用带宽为6MHZ。

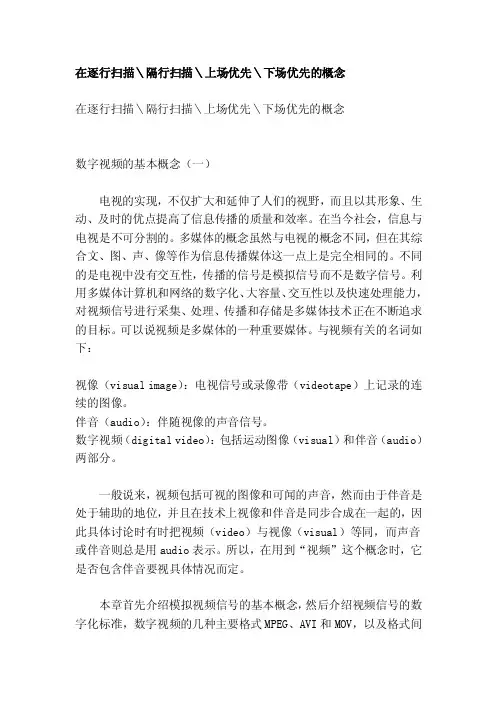

在逐行扫描＼隔行扫描＼上场优先＼下场优先的概念在逐行扫描＼隔行扫描＼上场优先＼下场优先的概念数字视频的基本概念（一）电视的实现，不仅扩大和延伸了人们的视野，而且以其形象、生动、及时的优点提高了信息传播的质量和效率。

在当今社会，信息与电视是不可分割的。

多媒体的概念虽然与电视的概念不同，但在其综合文、图、声、像等作为信息传播媒体这一点上是完全相同的。

不同的是电视中没有交互性，传播的信号是模拟信号而不是数字信号。

利用多媒体计算机和网络的数字化、大容量、交互性以及快速处理能力，对视频信号进行采集、处理、传播和存储是多媒体技术正在不断追求的目标。

可以说视频是多媒体的一种重要媒体。

与视频有关的名词如下：视像（visual image）：电视信号或录像带（videotape）上记录的连续的图像。

伴音（audio）：伴随视像的声音信号。

数字视频（digital video）：包括运动图像（visual）和伴音（audio）两部分。

一般说来，视频包括可视的图像和可闻的声音，然而由于伴音是处于辅助的地位，并且在技术上视像和伴音是同步合成在一起的，因此具体讨论时有时把视频（video）与视像（visual）等同，而声音或伴音则总是用audio表示。

所以，在用到“视频”这个概念时，它是否包含伴音要视具体情况而定。

本章首先介绍模拟视频信号的基本概念，然后介绍视频信号的数字化标准，数字视频的几种主要格式MPEG、AVI和MOV，以及格式间的转换。

模拟电视制式及信号电视系统是采用电子学的方法来传送和显示活动景物或静止图像的设备。

在电视系统中，可以说视频信号是连接系统中各部分的纽带，其标准和要求也就是系统各部分的技术目标和要求。

电视的发展前景是数字彩色电视，数字视频系统的基础是模拟视频系统，而彩色电视又是在黑白电视的基础上发展起来的。

黑白电视信号一、电视原理：电视同样也是采用动画的视觉原理构造而成的，其基本原理为顺序扫描和传输图像信号，然后在接收端同步再现。

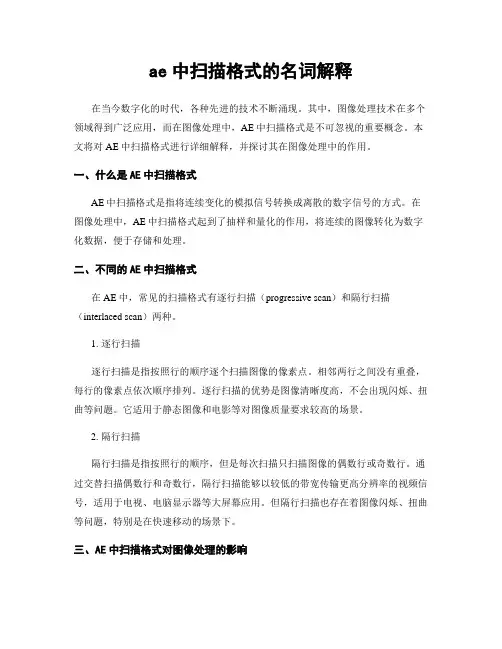

ae中扫描格式的名词解释在当今数字化的时代，各种先进的技术不断涌现。

其中，图像处理技术在多个领域得到广泛应用，而在图像处理中，AE中扫描格式是不可忽视的重要概念。

本文将对AE中扫描格式进行详细解释，并探讨其在图像处理中的作用。

一、什么是AE中扫描格式AE中扫描格式是指将连续变化的模拟信号转换成离散的数字信号的方式。

在图像处理中，AE中扫描格式起到了抽样和量化的作用，将连续的图像转化为数字化数据，便于存储和处理。

二、不同的AE中扫描格式在AE中，常见的扫描格式有逐行扫描（progressive scan）和隔行扫描（interlaced scan）两种。

1. 逐行扫描逐行扫描是指按照行的顺序逐个扫描图像的像素点。

相邻两行之间没有重叠，每行的像素点依次顺序排列。

逐行扫描的优势是图像清晰度高，不会出现闪烁、扭曲等问题。

它适用于静态图像和电影等对图像质量要求较高的场景。

2. 隔行扫描隔行扫描是指按照行的顺序，但是每次扫描只扫描图像的偶数行或奇数行。

通过交替扫描偶数行和奇数行，隔行扫描能够以较低的带宽传输更高分辨率的视频信号，适用于电视、电脑显示器等大屏幕应用。

但隔行扫描也存在着图像闪烁、扭曲等问题，特别是在快速移动的场景下。

三、AE中扫描格式对图像处理的影响AE中扫描格式直接影响到图像的质量和显示效果。

不同的扫描格式对图像锐度、清晰度、颜色还原等方面有着不同的要求和影响。

1. 锐度逐行扫描能够提供更高的像素密度，使得图像更加锐利。

而隔行扫描则可能导致图像在快速移动的过程中损失一些细节，显得不够清晰。

因此，在需要高锐度的场景下，逐行扫描格式更为合适。

2. 清晰度逐行扫描的图像清晰度明显优于隔行扫描。

隔行扫描的图像中，由于奇偶行交替扫描，可能会出现线条模糊或跳动的现象，降低图像的清晰度。

对于电视、电脑显示器等大屏幕应用，逐行扫描更能提供更好的视觉体验。

3. 颜色还原逐行扫描相对于隔行扫描，对于颜色还原的精度更高。
