金属卤化物灯工作原理
金属卤化物灯是一种使用稀土金属卤化物化合物作为发光材料的照明设备，其工作原理如下：
1. 灯泡结构：金属卤化物灯由光管、电极、反射器、电子镇流器等组成。
光管内部包含稀土金属卤化物化合物，电极通过连接电子镇流器与电源相连。
2. 点亮过程：当电源通电后，电子镇流器产生高频交流电，通过电极流过金属卤化物化合物。
这些化合物内的稀土金属原子受到电子激发，跃迁至高能级。
3. 发光过程：当激发的稀土金属原子回到低能级时，会释放出能量。
这些能量以光的形式(可见光和红外线)发射出来，产生
了可见光的效果。
4. 反射器增强：为了增强发光效果，灯泡内部装有一个反射器。
反射器能将发出的光线反射到灯外，从而使得灯光更加明亮。
5. 稀土金属选择：不同的稀土金属卤化物化合物会产生不同颜色的光。
通过选择不同的稀土金属，可以获得不同颜色的光源。
综上所述，金属卤化物灯利用电子激发稀土金属卤化物化合物，使其发出可见光，从而产生明亮的光源。
这种灯具具有较高的发光效率和较长的寿命，广泛应用于室内和室外照明领域。

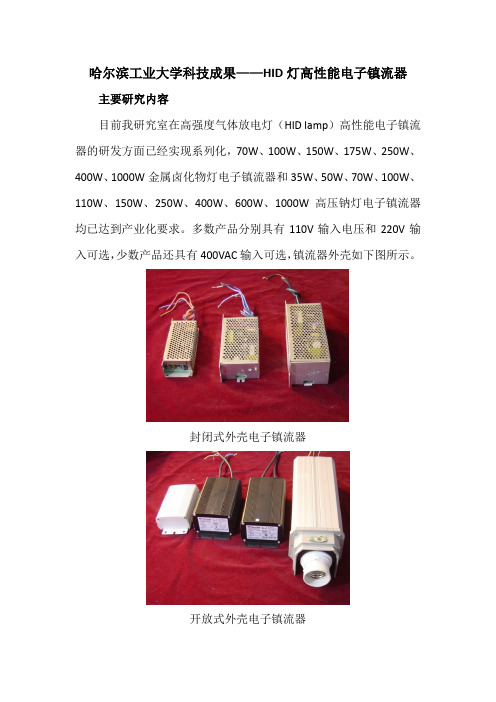

哈尔滨工业大学科技成果——HID灯高性能电子镇流器主要研究内容目前我研究室在高强度气体放电灯（HID lamp）高性能电子镇流器的研发方面已经实现系列化，70W、100W、150W、175W、250W、400W、1000W金属卤化物灯电子镇流器和35W、50W、70W、100W、110W、150W、250W、400W、600W、1000W高压钠灯电子镇流器均已达到产业化要求。
多数产品分别具有110V输入电压和220V输入可选，少数产品还具有400VAC输入可选，镇流器外壳如下图所示。
封闭式外壳电子镇流器开放式外壳电子镇流器主要技术指标1、功率因数高，谐波含量低：允许输入电压范围内最低功率因数≥0.98；2、输入电压范围宽：90-140VAC（多数产品可选），150-265VAC （全部产品可选），350-440VAC（少数产品可选）；3、输出功率闭环：允许输入电压范围内稳态输出功率恒定；4、无音频共振现象；5、所有产品已通过TUV和UL及EMC认证；6、效率高：≥96%；7、调光性能好（调光范围：30%-100%）。
应用市场及潜在应用领域高压钠灯具有透雾性能好、光效高等优点，我研究室开发的电子镇流器在体积重量、功率因数、适应电网大范围波动、谐波含量、效率等方面均优于目前普遍采用的电感镇流器，所有产品均可根据需要进行调光（调光范围：30%-100%）。
金属卤化物灯具有色温高、显色性好、光效高、寿命长等优点。
我研究室开发的电子镇流器可以解决电感镇流器的体积重量大、污染电网、对电网波动敏感、易损坏灯泡、噪声大、效率低等问题。
可实现从30%到满功率的平滑调光。
良好的调光性能可以使室内照明的智能化控制得以实现，所以，对于需要进行模拟自然环境照明的场合（如潜艇内部、轮船低仓等）具有很大的应用前景。

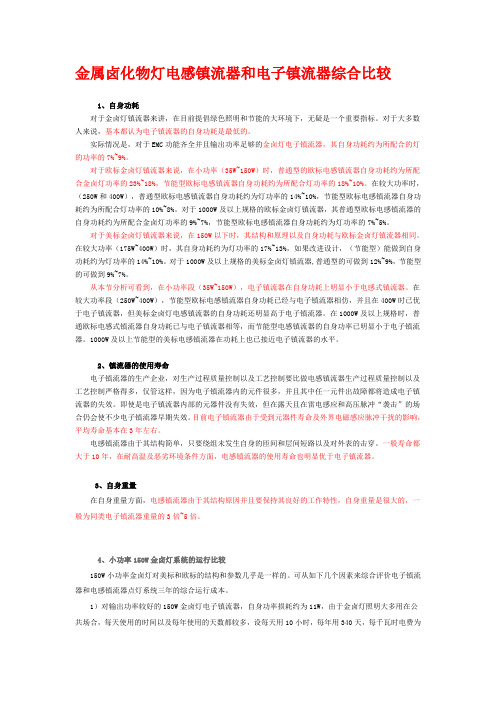

金属卤化物灯电感镇流器和电子镇流器综合比较1、自身功耗对于金卤灯镇流器来讲，在目前提倡绿色照明和节能的大环境下，无疑是一个重要指标。
对于大多数人来说，基本都认为电子镇流器的自身功耗是最低的。
实际情况是，对于EMC功能齐全并且输出功率足够的金卤灯电子镇流器，其自身功耗约为所配合的灯的功率的7%~9%。
对于欧标金卤灯镇流器来说，在小功率（35W~150W）时，普通型的欧标电感镇流器自身功耗约为所配合金卤灯功率的23%~18%，节能型欧标电感镇流器自身功耗约为所配合灯功率的18%~10%。
在较大功率时，（250W和400W），普通型欧标电感镇流器自身功耗约为灯功率的14%~10%，节能型欧标电感镇流器自身功耗约为所配合灯功率的10%~8%。
对于1000W及以上规格的欧标金卤灯镇流器，其普通型欧标电感镇流器的自身功耗约为所配合金卤灯功率的9%~7%，节能型欧标电感镇流器自身功耗约为灯功率的7%~5%。
对于美标金卤灯镇流器来说，在150W以下时，其结构和原理以及自身功耗与欧标金卤灯镇流器相同。
在较大功率（175W~400W）时，其自身功耗约为灯功率的17%~13%，如果改进设计，（节能型）能做到自身功耗约为灯功率的14%~10%。
对于1000W及以上规格的美标金卤灯镇流器,普通型的可做到12%~9%，节能型的可做到9%~7%。
从本节分析可看到，在小功率段（35W~150W），电子镇流器在自身功耗上明显小于电感式镇流器。
在较大功率段（250W~400W），节能型欧标电感镇流器自身功耗已经与电子镇流器相仿，并且在400W时已优于电子镇流器，但美标金卤灯电感镇流器的自身功耗还明显高于电子镇流器。
在1000W及以上规格时，普通欧标电感式镇流器自身功耗已与电子镇流器相等，而节能型电感镇流器的自身功率已明显小于电子镇流器。
1000W及以上节能型的美标电感镇流器在功耗上也已接近电子镇流器的水平。
2、镇流器的使用寿命电子镇流器的生产企业，对生产过程质量控制以及工艺控制要比做电感镇流器生产过程质量控制以及工艺控制严格得多，仅管这样，因为电子镇流器内的元件很多，并且其中任一元件出故障都将造成电子镇流器的失效。
电子镇流器的几种类型对比-基础电子导读：电子镇流器是指采用电子技术驱动电光源，使之产生所需照明的电子设备。
本文主要对电子镇流器的原理、特性及电子镇流器的几种类型进行对比、分析。
1.电子镇流器知识简介电子镇流器是使用半导体电子元件，将直流或低频交流电压转换成高频交流电压，驱动低压气体放电灯（杀菌灯）、卤钨灯等光源工作的电子控制装置。
与之对应的是电感式镇流器（或镇流器），目前应用广的是荧光灯电子镇流器。
现代日光灯越来越多的使用电子镇流器，轻便小巧，甚至可以将电子镇流器与灯管等集成在一起，同时，电子镇流器通常可以兼具起辉器功能，故此又可省去单独的起辉器。
电子镇流器还可以具有更多功能，比如可以通过提高电流频率或者电流波形（如变成方波）改善或消除日光灯的闪烁现象；也可通过电源逆变过程使得日光灯可以使用直流电源。
电子镇流器分：荧光灯电子镇流器、高压钠灯电子镇流器、金属卤化物灯电子镇流器。
由于采用现代软开关逆变技术和先进的有源功率因数矫正技术及电子滤波措施，具有很好的电磁兼容性，降低了镇流器的自身损耗。
2.电子镇流器的主要特性（1）节能它的自身功耗为电感镇流器1/4,工作电流为1/3,功率因数高，无功损耗低。
发光效率较电感镇流器提高15%,所以输入功率比标称功率下降5%左右，其照度不变。
综合计算比电感镇流器节电不小于25%,能够低电压或低温启动。
（2）无频闪灯管内荧光粉在高频20KHZ以上工作时发光稳定，光线柔和，消除了“频闪”,启动无需启辉器、无闪烁、有利于保护眼睛视力。
（3）无噪音而电感镇流器工作发出的令人烦躁的轰鸣声，不利于人们在安静的环境中工作学习。
（4）灯管寿命长灯管启动无需启辉器，不被反复冲击、闪烁、不会使灯管两端过早发黑。
启辉，延长灯管寿命3倍，大大减少维修更换灯管的工作量。
总之，高性能电子镇流器对电网的阴抗表视为容性，功率因数高减少无功率损耗，减少供电设备的增容和线路中的铜铁损。
3.电子镇流器的三种启动类型（1）热启动：欧洲地区又叫做柔性启动、暖性启动、或者北美地区又叫可程式启动，此种设计方式系于灯管启动时，先给予灯丝预热或者加温，其特色为不受灯管开关点灭次数的影响，减轻灯管黑化现象，可以延长灯管的寿命，适合开关频率高的使用场所，或者维修困难的场所，如果配合使用调光电子镇流器，更必须使用含有预热式启动功能的电子镇流器，换而言之，预热启动式的电子镇流器对灯管的保护提供的保证。
金卤灯电子镇流器产品说明●基本概念金灯：金属卤化物灯的简称，金属卤化物灯是在高压汞灯的基础上改进的。
高压汞灯具有较高的光效，但光色较差．它的光偏蓝、绿，缺少红色成分。
为了改善高压汞灯的颜色，在六十年代初期人们将金属以卤化物的形式加到高压汞灯中去。
高压汞灯的弱点得到改善，形成金属卤化物灯。
所以说金属卤化物灯是在高压汞灯和卤钨灯的工作原理的基础上发展起来的新型高效光源。
它光效高、光色好，而且可以根据不同的需要设计制造出需要的光色。
因而不仅在照明技术中应用，还可以用于各种特殊需要的辐射中。
交流电子镇流器：交流电子镇流器是将电源的交流电转换为较高频率的交流电，并使一支或几支灯正常启动和稳定工作的交换器。
●电子镇流器的产品特点工作电压范围宽谐波含量低启动电流小保护功能全高效节能重量轻功率因数高安装简单恒功章输出启动时问短长线驱动性能使用寿命长照明质量高符合EMC要求●电子镇流器的产品优点l节电效果显著与长期使用的电感式镇流器比较，电子镇流器节电效果显著，节电原理体现在以下四夺力面1.1增加光输出．提高灯光效。
1.2自身功耗低。
各种气体放电灯电感镇流器功耗一般约为灯功率的20％。
而本产品电子镇流器功耗可低至7％以下。
采用电子镇流器后，节电效果明显。
在电子镇流器自身损耗相同的情况下，灯功率愈大，节能效果则愈显著。
1.3具有高功率因数。
采用电感镇流器，功率因数一般仅为0.5～0.6。
而采取功率因数校正措施的电子镇流器，系统功率因数很容易达到0.95以上，甚至能达到非常接近于1的水平，这是采用电感镇流器难以实现的。
线路功率因数的提高，在同样的发电和变电设备条件下，能够确效的提高供电能力和电源利用率，改善供电质量，节约大量的电能。
在下图所示，在全波整流器与大容量的电解电容之问，设置一级功率因数校正（PFC）升压型变换电路，其作用就是获得低电流谐波畸变，实现高功率因数。
1.4具有恒功率输出的特点，当输入电压升高时，电感镇流器输入功率明显提高，并对放电灯的寿命产生影响，而电子镇流器在输入为160V～270V之间时，输出功率保持不变。
金卤灯镇流器工作原理
金卤灯镇流器是金卤灯的重要组成部分，它的主要作用是限制金卤灯的电流，保证金卤灯正常工作。
那么，金卤灯镇流器是如何工作的呢？接下来，我们将详细介绍金卤灯镇流器的工作原理。
首先，金卤灯镇流器通过电路设计，能够将输入的交流电转换为适合金卤灯工作的直流电。
在金卤灯镇流器内部，通过电感线圈和电容器等元件的组合，可以实现对电流的稳定控制和滤波处理，确保金卤灯工作时电流的稳定性和纯净度。
其次，金卤灯镇流器还具有过载保护功能。
在金卤灯工作时，可能会因为外部环境因素或者其他原因导致电流突然增大，如果没有镇流器的过载保护功能，将会对金卤灯和电路造成严重损坏。
而金卤灯镇流器可以通过内部的保护电路，及时检测到电流过载的情况，并迅速切断电路，保护金卤灯的安全运行。
另外，金卤灯镇流器还能够提供稳定的电压输出。
在金卤灯工作时，需要稳定的电压来提供能量，而金卤灯镇流器可以通过内部的稳压电路，确保输出电压的稳定性，避免因电压波动而影响金卤灯的亮度和寿命。
此外，金卤灯镇流器还能够延长金卤灯的使用寿命。
通过对电流的合理控制和保护，金卤灯镇流器可以减少金卤灯在长时间工作时的损耗，延长金卤灯的使用寿命，降低维护成本。
总的来说，金卤灯镇流器通过电路设计、过载保护、稳压电路等功能，实现对金卤灯工作电流的稳定控制和保护，确保金卤灯的安全、稳定、高效工作。
同时，金卤灯镇流器还能够延长金卤灯的使用寿命，降低维护成本，是金卤灯不可或缺的重要组成部分。
通过以上介绍，我们对金卤灯镇流器的工作原理有了更加深入的了解，相信在实际应用中能更好地发挥其作用。
金卤灯电子镇流器原理电路
电路结构中的前端APFC 电路,它的应用除可以修正输入电压与电流的波形相位，还可以使输出的直流电压稳定在直流400V，即输入100v～260v 交流变化时，电路的输出均为400v 直流，同时功率因素修整为0.99 以上，对于群体使用的TH D 的控制更具优势，平均可控制电流总谐波含量在8%，如电路调试良好可控在3%以内。
APFC 分为DCM 和CCM 二种，DCM 为峰指电流型即通用常见的STL6561，SA7527 ,MC33262.。
CCM 型IR1150 等。
DCM 大部分用于450w 以内的电路结构，由于DCM 是频率与脉宽均可调，电路结构相对简单，而且应用最为广泛的结构，该结构的缺点为在空载启动时，上冲电压较高，原则上输出电压会停留在400v，这个电压是由1 脚的电阻分压采样决定的，1 脚基准电压为2.5v，如电阻分压超过2.5v 芯片的输入会控制输出PWM 波形宽度会减小，会使电感的储能减少，从而减少输出能量，降低输出电压。
脚为 1 脚基准的信号补偿端，接上去耦电容，可使主电路电压采样的冲击减小，3 脚为输入相位检测输入端，4 脚为过流保护端输入1V 有效，5 脚为零电流采样端，6 脚接地，7 脚为信号输出端，8 脚为Vcc 正极。
