GoogleEarth在公路工程可行性研究中的应用_王子明

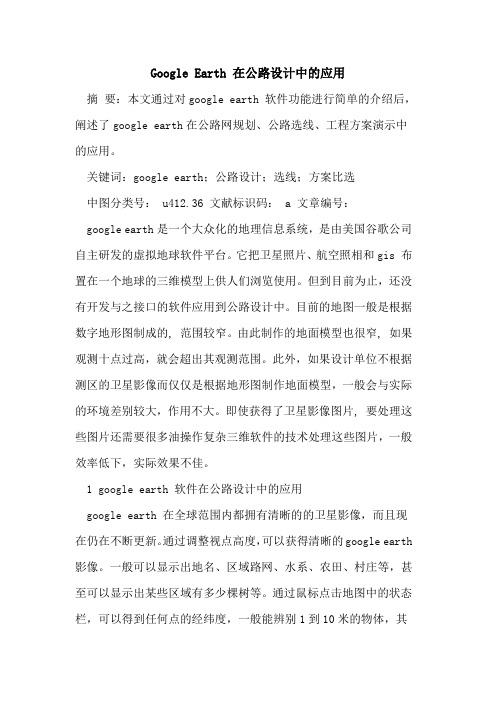

Google Earth 在公路设计中的应用摘要：本文通过对google earth 软件功能进行简单的介绍后，阐述了google earth在公路网规划、公路选线、工程方案演示中的应用。

关键词：google earth；公路设计；选线；方案比选中图分类号： u412.36 文献标识码： a 文章编号：google earth是一个大众化的地理信息系统，是由美国谷歌公司自主研发的虚拟地球软件平台。

它把卫星照片、航空照相和gis 布置在一个地球的三维模型上供人们浏览使用。

但到目前为止，还没有开发与之接口的软件应用到公路设计中。

目前的地图一般是根据数字地形图制成的, 范围较窄。

由此制作的地面模型也很窄, 如果观测十点过高，就会超出其观测范围。

此外，如果设计单位不根据测区的卫星影像而仅仅是根据地形图制作地面模型，一般会与实际的环境差别较大，作用不大。

即使获得了卫星影像图片, 要处理这些图片还需要很多油操作复杂三维软件的技术处理这些图片，一般效率低下，实际效果不佳。

1 google earth 软件在公路设计中的应用google earth 在全球范围内都拥有清晰的的卫星影像，而且现在仍在不断更新。

通过调整视点高度，可以获得清晰的google earth 影像。

一般可以显示出地名、区域路网、水系、农田、村庄等，甚至可以显示出某些区域有多少棵树等。

通过鼠标点击地图中的状态栏，可以得到任何点的经纬度，一般能辨别1到10米的物体，其反应出的信息更为准确，可以使用其进行公路的选线。

而且由于google earth的资料在不断更新，一般能反映出区域的现状，适用于公路网规划、公路选线、工程方案演示等工作。

应用及方法如下：1.1选线如果进行现场定线，不仅会受到视野的限制，而且很可能造成遗漏方案的时间发生。

而在纸上进行定线，必须有大比例地形图或者航测照片。

这两种方法都需要投入大量的人力、财力等，劳动强度大，选线周期长。

交通科技与管理163工程技术1　Google Earth软件及其特点 Google Earth（简称GE），这是一款功能非常强大的软件，由谷歌推出。

GE软件之所以强大，主要是因为它的卫星图像是由航拍所得的数据和卫星影像经过整合而来，最高的清晰度能够达到1.0 m左右。

先进的“3S”技术是该软件的基础，GE的特点主要体现在如下几个方面：1.1　直观性 GE软件的直观性主要是基于地理信息的角度，通过GE能够对地面上的街道及太空的景色进行浏览，可对任意位置处的影像、矢量地图信息进行获取，这个过程为完全免费。

在获取到的信息中，可以按照分辨率的高低，辨识其中的内容，当分辨率足够高时，可以看到车和人，即使分辨率较低，也能辨识出基本的地貌特征。

1.2　高速性 GE采用当前较为成熟且先进的DC（数据压缩）技术，能够将TB级的卫星影像数据，在较短的时间内，以较快的速度，通过网络完成数据传输。

若是网络状态良好，图像只会出现非常短的延迟。

1.3　完整性 GE软件中的影像数据来源较为丰富，所有的数据信息全部存储在GE数据库中，通过纠正相关数据的坐标，并以地理坐标作为主要依据，将纠正后的数据坐标统一到GE软件当中，可以确保影像数据的完整性。

2　基于Google Earth辅助进行道路选线与设计的方法2.1　利用GE辅助道路选线2.1.1　选线方法 在道路选线的过程中，可以综合利用GE软件中的KML（地理信息存储）技术与CAD平台，提高选线的效率和质量。

具体方法及要点如下： （1）从GE软件中，找出道路工程项目所在区域范围的地理位置，使用GE自带的路径工具，对路线进行绘制。

当路线绘制好以后，可依托GE对线形进行检查，看是否合格，主要包括路线中占用的耕地、民房、工厂等。

（2）可从GE中对绘制的路线纵断面进行查看，借助GE软件所具备的直观性特点，能够对纵断面的起伏进行判断，确认是否合理。

经多次反复修改后，使道路线性趋于合理，然后进行保存即可。

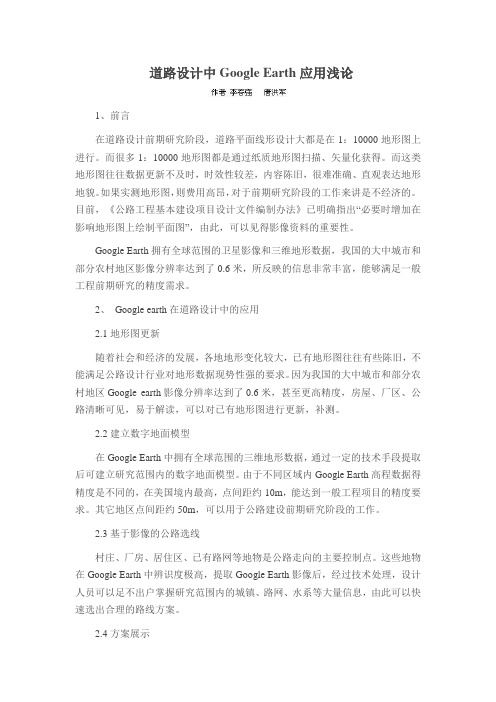

道路设计中Google Earth应用浅论1、前言在道路设计前期研究阶段，道路平面线形设计大都是在1：10000地形图上进行。

而很多1：10000地形图都是通过纸质地形图扫描、矢量化获得。

而这类地形图往往数据更新不及时，时效性较差，内容陈旧，很难准确、直观表达地形地貌。

如果实测地形图，则费用高昂，对于前期研究阶段的工作来讲是不经济的。

目前，《公路工程基本建设项目设计文件编制办法》已明确指出“必要时增加在影响地形图上绘制平面图”，由此，可以见得影像资料的重要性。

Google Earth拥有全球范围的卫星影像和三维地形数据，我国的大中城市和部分农村地区影像分辨率达到了0.6米，所反映的信息非常丰富，能够满足一般工程前期研究的精度需求。

2、Google earth在道路设计中的应用2.1地形图更新随着社会和经济的发展，各地地形变化较大，已有地形图往往有些陈旧，不能满足公路设计行业对地形数据现势性强的要求。

因为我国的大中城市和部分农村地区Google earth影像分辨率达到了0.6米，甚至更高精度，房屋、厂区、公路清晰可见，易于解读，可以对已有地形图进行更新，补测。

2.2建立数字地面模型在Google Earth中拥有全球范围的三维地形数据，通过一定的技术手段提取后可建立研究范围内的数字地面模型。

由于不同区域内Google Earth高程数据得精度是不同的，在美国境内最高，点间距约10m，能达到一般工程项目的精度要求。

其它地区点间距约50m，可以用于公路建设前期研究阶段的工作。

2.3基于影像的公路选线村庄、厂房、居住区、已有路网等地物是公路走向的主要控制点。

这些地物在Google Earth中辨识度极高，提取Google Earth影像后，经过技术处理，设计人员可以足不出户掌握研究范围内的城镇、路网、水系等大量信息，由此可以快速选出合理的路线方案。

2.4方案展示KML是一种用来在Google地球中交换地理数据得格式，2008年Google将KML开放使得它成为一种开放标准。

Google Earth 在公路路线中的应用摘要：Google Earth拥有了全球范围的卫星影像图和三维地形数据，其为公路建设提供了有效的地理信息，目前，Google Earth在公路建设中被广泛应用，也取得了一定的成效，促进了公路建设的发展。

本文主要对Google Earth 在公路路线中的应用进行了分析，其中分别从布线和线路漫游这两个方面进行了具体阐述。

关键词：Google Earth；公路；布线；线路漫游1.Google Earth简介及其优势1.1Google Earth简介Google Earth是一款功能强大的虚拟地球仪软件，由互联网巨头美国Google公司开发而成，2005年正式向全球推出。

它把卫星照片、航空照相和地理信息系统布置在一个地球的三维模型上。

用户可以利用Google Earth探索丰富的地理内容。

Google Earth所提供的卫星图片、地图信息能为对科学研究具有重要的参考价值。

Google Earth最大的功能就是结合卫星图片、地图以及强大的Google 搜索技术，提供全球地貌信息。

近年来，Google Earth广泛应用于公路工程中。

1.2 Google Earth优势首先，Google Earth图像其信息丰富、影像逼真、视野开阔。

在图上，对地形进行较大范围的俯视，那么就能够将大量的可靠性有关地形地貌和地物等相关信息获取到，可以是直接方式，也可以是间接方式。

通过Google Earth找出所有控制路线的特征点是比较方便的，并且还有利于对各种条件进行更深入细致地研究，最终有利于做出高速快捷的不同方案，对这些方案进行综合评价，从中选择最佳方案。

确定路线方案如果用Google Earth技术来进行，那么其优势是传统方法无法比拟的。

其次，Google Earth图像非常方便，其不受地形和气候等因素的影响，能够直观的反映包括地形地貌在内的地理信息。

另外，Google Earth 图像还具有更新速度比较快的特点。

Googleearth软件在公路⼯程项⽬研究中的⼏点应⽤2019-03-04摘要：随着科技的进步，卫星定位技术逐渐进⼊我们⽣活。

⾕歌公司⾕歌地球（Googleearth）软件的出现，让我们⾜不出户就可以看到世界各地的⾃然景观和城市特⾊。

⾕歌地球的强⼤之处在于我们可以站在地球之外来审视我们的这个星球，⽽且利⽤相关软件可以对地球的数据进⾏研究。

在⼯程研究中，我们可以利⽤Googleearth软件观察项⽬区域的地形、地貌、⼭川、河流、路⽹、城镇等对于⼯程⽅案直接控制的因素。

利⽤它可以初步达到外业踏勘的⽬的，这对我们从更⾼的层⾯来了解项⽬具有积极意义。

关键词：Googleearth；GEtScreen；地标；踏勘；Google Earth（简称GE）是⼀款Google公司开发的虚拟地球仪软件，它把卫星照⽚、航空照相和GIS布置在⼀个地球的三维模型上。

⽤户们可以通过⼀个下载到⾃⼰电脑上的客户端软件，免费浏览全球各地的⾼清晰度卫星图⽚。

⾕歌公司推出的软件Googleearth给我们提供了⼀个全新的视野，我们可以从卫星的⾓度去了解我们赖以⽣存的地球，该软件搭建的平台不仅可以满⾜我们⽇常⽣活中的应⽤，⽽且该软件在⼯程中也得到了较为⼴泛的应⽤，它将我们从枯燥乏味的地形图研究飞跃到更⾼的层次去研究，在天空中鸟瞰这个地球。

有了Googleearth的协助，我们可以将外业踏勘的⼯作量相应减少，在办公室⾥就可以采集到我们需要的控制数据，并将重要的控制点坐标记录下来，导⼊⼿持GPS或智能⼿机中，以备现现场踏勘路线之⽤。

下⾯具体介绍⼀下Googleearth软件结合其他软件在项⽬前期中的具体应⽤情况。

1.项⽬区域研究当我们接受到⼀个前期项⽬的委托后，除了知道项⽬的起、终点及项⽬的⼤致⾛向外，其他资料都需到达项⽬所在地进⾏收集。

在进⾏资料收集⼯作之前，我们可以利⽤⽹络进⾏项⽬所在区域的地形、地貌、沿线城市规模、⼈⼝分布、路⽹构成等情况的搜索，得到第⼀⼿资料之后我们便可以开始购买项⽬所在的地形图，⽽后在地形图上进⼀步研究详细的地形、地貌、河流、⼭川、沿线路⽹等信息，最后利⽤纸上定出的路线进⾏现场的踏勘已取得项⽬研究所需的数据资料。

近年来，随着互联网的飞速发展，以GoogleEarth （谷歌地球）为代表的三维空间信息应用模式为电子地图直观应用打开了新的发展方向。

Google Earth 是由谷歌公司开发的虚拟地球软件，它把航空照片、卫星影像、三维地面模型等GIS 信息布置在一个地球模型上。

谷歌公司于2004年收购Keyhole ，在Keyhole 的基础上推出由最初的Google Earth 5.0到现在的Google Earth7.0，其丰富的全球地理信息、接口开放和大众化软件，使其广泛运用于林业、国土、农业、矿产、交通等诸多行业，越来越受到相关领域广大用户的青睐。

Google Earth 软件平台的优势在于接口开放和卫星影像三维地形数据的免维护使用，是一款普及率比较高的大众化软件。

GE 软件GIS 数据覆盖面广、卫星图片精度较好且图片更新较快，使其操作简单易行且能直接利用其开放的GIS 数据，这些地理信息正是公路前期路线设计所需的基础数据，同时Google Earth 直观的三维地形图片及自身具有的三维漫游功能，使工程可行性研究阶段路线方案汇报演示更具有身临其境的现场效应。

1在公路路线设计布设中的应用公路路线设计中村镇、路网、厂矿、环境敏感点（文物、水源地、保护区等）等是主要的控制因素，随着社会经济的发展，高速公路的建设趋向于山区化和平原地区的路网加密化，从测绘部门收集到的地形图资料最新的也是将近10多年以前的资料，因经济的飞速发展，地形图上的地物资料不能满足公路选线的需要，特别是制约性的地物（大型的厂矿、开发区、环境敏感点）直接导致选线的成功与否。

Google Earth 拥有高清晰三维卫星影像且卫星图片数据更新及时，因此对村庄、路网、厂矿既能分辨清楚又能及时补充新建的厂矿、开发区等地物，基本上能反应该区域近期现状，因此将在地形图上布设的路线转换为Google Earth 软件上，就能很清楚直观地了解路线的布设正确与否，是否与当地的规划、厂矿、村庄等存在冲突，以便于及时调整路线方案，提高设计质量、缩短设计时间和减少外业踏勘的工作量。
